吉林大学珠海学院电工与电子技术试题

题 号 一 二 三 四 五 总 分 得 分 1、油浸变压器有哪些主要部件？ 答：变压器的主要部件有：铁芯、绕组、油箱、油枕、呼吸器、防爆管、热器、绝缘套管、分接开关、气体继电器、温度计净油器等。

2、什么叫全绝缘变压器？什么叫半绝缘变压器？ 答：半绝缘就是变压器的靠近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。

3、变压器在电力系统中的主要作用是什么？ 答：变压器在电力系统中的作用是变换电压，以利于功率的传输。

电压经升压变压器升压后，可以减少线路损耗，提高送电的经济性，达到远距离送电的目的。

而降压变压器则能把高电压变为用户所需要的各级使用电压，满足用户需要。

4、套管裂纹有什么危害性？ 答：套管出现裂纹会使绝缘强度降低，能造成绝缘的进一步损坏，直至全部击穿。

裂缝中的水结冰时也可能将套管胀裂。

可见套管裂纹…○…………○………装…………○…………订…………○…………线…………○…………院系： 专业班级： 学号： 姓名： 座位号：对变压器的安全运行是很有威胁的。

5、高压断路器有什么作用？答：高压断路器不仅可以切断和接通正常情况下高压电路中的空载电流和负荷电流，还可以在系统发生故障时与保护装置及自动装置相配合，迅速切断故障电源，防止事故扩大，保证系统的安全运行。

6、阻波器有什么作用？答：阻波器是载通信及高频保护不可缺少的高频通信元件，它阻止高频电流向其他分支泄漏，起减少高频能量损耗的作用。

7、电流互感器有什么用途？答：电流互感器把大电流按一定比例变为小电流，提供各种仪表和继电保护用的电流，并将二次系统与高电压隔离。

它不仅保证了人身和设备的安全，也使仪表和继电器的制造简单化、标准化，提高了经济效益。

8、电流互感器有哪几种接线方式？答：电流互感器的接线方式，有使用两个电流互感器两相V形接线和两相电流差接线；有使用三个电流互感器的三相Y形接线、三相△形接线和零序接线。

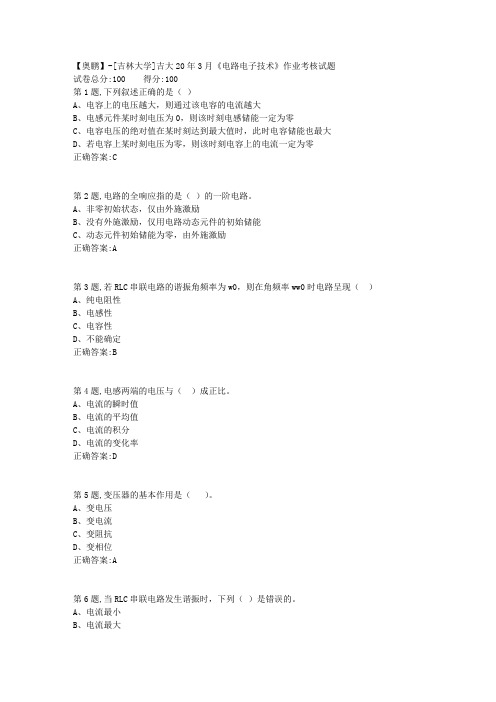

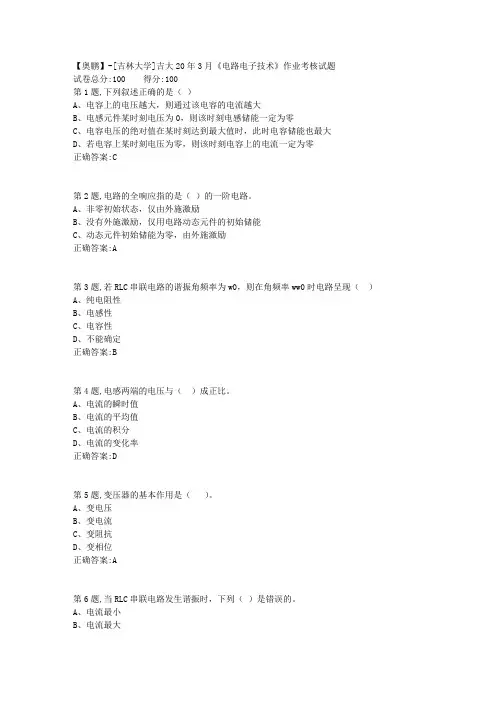

【奥鹏】-[吉林大学]吉大20年3月《电路电子技术》作业考核试题试卷总分:100 得分:100第1题,下列叙述正确的是（）A、电容上的电压越大，则通过该电容的电流越大B、电感元件某时刻电压为0，则该时刻电感储能一定为零C、电容电压的绝对值在某时刻达到最大值时，此时电容储能也最大D、若电容上某时刻电压为零，则该时刻电容上的电流一定为零正确答案:C第2题,电路的全响应指的是（）的一阶电路。

A、非零初始状态，仅由外施激励B、没有外施激励，仅用电路动态元件的初始储能C、动态元件初始储能为零，由外施激励正确答案:A第3题,若RLC串联电路的谐振角频率为w0，则在角频率ww0时电路呈现（）A、纯电阻性B、电感性C、电容性D、不能确定正确答案:B第4题,电感两端的电压与（）成正比。

A、电流的瞬时值B、电流的平均值C、电流的积分D、电流的变化率正确答案:D第5题,变压器的基本作用是（）。

A、变电压B、变电流C、变阻抗D、变相位正确答案:A第6题,当RLC串联电路发生谐振时，下列（）是错误的。

A、电流最小B、电流最大C、阻抗模值最小D、电压电流同相正确答案:A第7题,对一个具有b条支路和n个结点的电路，当以支路电压和支路电流为电路变量列写方程时，根据KCL可以列出（）个独立方程。

A、ｎ-1B、b-n+1C、bD、n正确答案:A第8题,一个具有n个节点，b条之路的电路，对其所能列写相互独立的KVL方程为（）个A、b-n+1B、n-1C、b+n-1D、b-n正确答案:A第9题,对于放大电路，所谓开环是指（）A、无信号源B、无反馈通路C、无电源D、存在反馈通路正确答案:B第10题,基尔霍夫电流定律中指出，在集总电路中，任何时刻，对任一（），所有流出结点的（）的代数和恒等于零。

A、回路，支路电压B、结点，支路电压C、结点，支路电流D、回路，支路电流正确答案:C第11题,RC串联电路的时间常数τ=RC，RL串联电路的时间常数为τ=L/R。

吉林大学2020年秋季《电路电子技术》在线作业一附满分答案试卷总分:100 得分:100一、单选题 (共 10 道试题,共 40 分)1.R-C串联电路在直激励下的零状态响应是指按数规律变化，其中（）按指数规律随时间逐渐增长。

A.电容电压B.电容电流C.电阻电流D.电阻电压答案:A2.一个元件的电压电流为关联参考方向，若电流I＝－3A，元件产生的功率是12w，则电压U＝（）V。

A.-4B.-1/4C.4D.36答案:C更多加微boge30619,有惊喜！！！3.变压器的基本作用是（）。

A.变电压B.变电流C.变阻抗D.变相位答案:A4.若想将一方波电压变换成三角波电压，应选择（）A.微分运算电路B.积分运算电路C.加法运算电路D.对数运算电路答案:B5.在电感电路中，当通入交流电时，电压与电流的关系是（）。

A.同相B.电压超前电流C.电流超前电压D.反相答案:B6.滤波电路中的运放工作在（）状态A.饱和B.截止C.线性D.非线性答案:C7.电感两端的电压与（）成正比。

A.电流的瞬时值B.电流的平均值C.电流的积分D.电流的变化率答案:D8.对于放大电路，所谓开环是指（）A.无信号源B.无反馈通路C.无电源D.存在反馈通路答案:B9.三相四线制供电线路的中线上不准安装开关和熔断器的原因是( )。

A.中线上无电流，熔体烧不断B.开关接通或断开时对电路无影响C.开关断开或熔体熔断后，三相不对称负载将承受三相不对称电压的作用，无法正常工作，严重时会烧毁负载D.安装开关和熔断器降低了中线的机械强度答案:C10.石英晶体的串联谐振频率（）并联谐振频率A.大于B.小于C.等于D.大于等于答案:B二、判断题 (共 10 道试题,共 40 分)11.时变电阻的阻值或其伏安特性是按一定的时间规律变化的答案:正确12.RLC串联电路发生谐振时，电路中的电流最大且与电压同相。

（）答案:正确13.若平均功率为0，瞬时功率恒等于0答案:错误14.电感元件的电压、电流的初始值可由换路定律确定。

大一电工电子技术考试题目及答案电工电子技术考试题目及答案在大一学习电工电子技术时，理论知识的掌握和实践技能的提升都是非常重要的。

为了帮助大家更好地备考电工电子技术，本文将提供一些典型的考试题目及其详细答案。

通过对这些题目的学习与实践，希望能够帮助大家更好地理解电工电子技术知识，提高解题能力。

问题1：简述电路中的串联、并联和混联的含义和特点。

答案1：电路中的串联是指将多个电阻、电容或电感等元件依次连接在一起，电流依次流经这些元件。

串联的特点是电流在各个电阻、电容或电感之间是相等的，电压按照串联元件的数量依次分配。

并联是指将多个电阻、电容或电感等元件同时连接在一起，电压相同，电流依次分配。

混联是指将串联和并联结合在一起，电路中既有串联元件又有并联元件。

问题2：什么是电流的方向？直流电路和交流电路有何不同？答案2：电流的方向是指正电荷的移动方向。

在导线中，电流的方向定义为正电荷的移动方向。

直流电路中电流的方向是始终保持不变的，电流只在一个方向上流动。

而在交流电路中，电流的方向是交替的，正负电荷交替移动。

此外，直流电路中电压始终保持恒定，而交流电路中电压则是随着时间的变化而变化。

问题3：解释什么是欧姆定律？列出欧姆定律的数学表达式。

答案3：欧姆定律是指在一定条件下，电流通过导体的大小与导体两端的电压成正比，与导体的电阻成反比。

欧姆定律的数学表达式是V = IR，其中V代表电压，I代表电流，R代表电阻。

根据欧姆定律，当电阻不变时，电流和电压成正比；当电流不变时，电压和电阻成正比；当电压不变时，电流和电阻成反比。

问题4：简述什么是电阻、电容和电感，并列举几个常见元件的特点。

答案4：电阻是指阻碍电流流动的物理量，通过电阻产生的能量以热量的形式消散。

电容是指能够储存电荷的元件，根据电容的大小和电压的变化可以计算出电容储存的能量。

电感是指在电流变化时会产生电压的元件，根据电感的大小和电流变化的快慢可以计算出电感产生的能量。

XX 职业学校XXXX-XXXX 学年度第二学期期末考试 XX 级《电工电子技术与技能》试卷 使用班级：XX 机电技术、XX 机械加工 一、填空题：（1分/空，小计30分） 1. 交流电动机和变压器的铁芯一般采用 1 制成。

2. 变压器在运行时，绕组中电流的热效应所引起的损耗通常称为 2 。

交变磁场在铁芯中所引起的损耗可分为 3 损耗和 4 损耗，合称为 5 。

3. 变压器主要由 6 和 7 两部分组成，是利用 8 原理工作的电磁装置。

4. 变压器工作时与电源连接的绕组称为 9 ，与负载连接的绕组称为 10 。

5.变压器工作时有功率损耗，功率损耗有 11 和 12 两部分。

6.一台单相变压器U 1=3000V ，变化K=15，U 2= 13 。

7.电机是用来实现 14 能与 15 能之间相互转换的设备。

从产生和消耗电能的角度出发，电机主要可分为 16 与 17 两大类。

8.旋转磁场的转向是由通入三相交流电源的 18 决定的。

9.PN 结具有 19 性能，即加正向电压时，形成的正向电流 20 ，加反向电压时，形成的反向电流 21 。

10.硅二极管的死区电压为 22 V,导通电压为 23 V;锗二极管的死区电压为 24 V,导通电压为 25 V 。

11.NPN 型三极管的发射区是 26 型半导体，集电区是 27 型半导体，基区是 28 型半导体。

12.当晶体管截止时，它的发射结必须是 29 偏置，或 30 偏置。

二、判断题：（1分/题，小计10分） （ ）1. 铁芯用硅钢片叠成，而不用铁块是为了增强磁场。

（ ）2. 作为升压用的变压器，其变压比K>1。

（ ）3. 同一台变压器中，匝数少、线径粗的是高压绕组；多而细的是低压绕组。

（ ）4. 变压器不能改变直流电压。

（ ）5. 在用接触器控制的三相异步电动机连续运转的线路中，不具有失压保护功能。

（ ）6. 晶闸管的控制极加上触发信号后，晶闸管就导通。

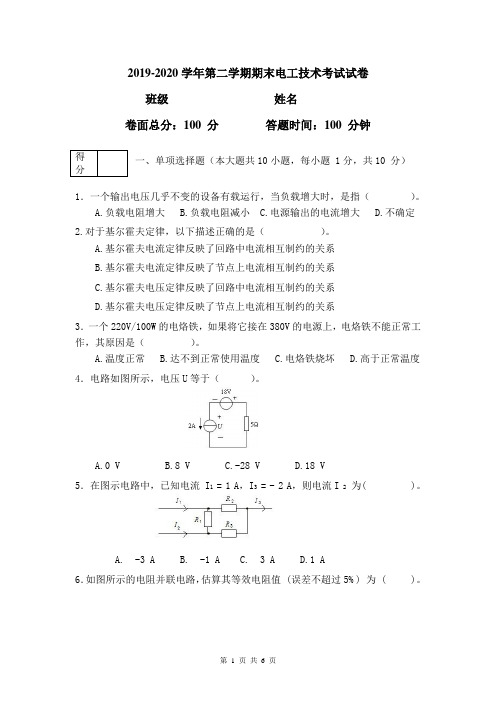

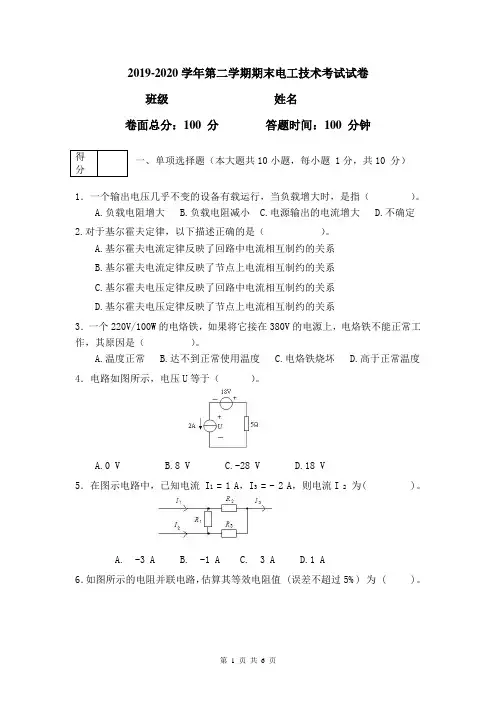

2019-2020学年第二学期期末电工技术考试试卷班级姓名卷面总分：100 分答题时间：100 分钟一、单项选择题（本大题共10小题，每小题 1分，共10 分）1．一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）。

A.负载电阻增大B.负载电阻减小C.电源输出的电流增大D.不确定2.对于基尔霍夫定律，以下描述正确的是（）。

A.基尔霍夫电流定律反映了回路中电流相互制约的关系B.基尔霍夫电流定律反映了节点上电流相互制约的关系C.基尔霍夫电压定律反映了回路中电流相互制约的关系D.基尔霍夫电压定律反映了节点上电流相互制约的关系3．一个220V/100W的电烙铁，如果将它接在380V的电源上，电烙铁不能正常工作，其原因是（）。

A.温度正常B.达不到正常使用温度C.电烙铁烧坏D.高于正常温度4．电路如图所示，电压U等于（）。

A.0 VB.8 VC.-28 VD.18 V5．在图示电路中，已知电流 I1= 1 A，I3= - 2 A，则电流I 2为( )。

A. -3 AB. -1 AC. 3 AD.1 A6．如图所示的电阻并联电路，估算其等效电阻值 (误差不超过5% ) 为 ( )。

得分A.100 kΩB.50 kΩC.1 k ΩD.45 kΩ7．戴维宁定理中所指的等效电路是指一个电阻和一个电压源串联的组合，其中电阻等于有源二端网络（）。

A.外电路电阻B.电源内阻C.负载电阻D.除源后的输入端电阻8．以下4个元件，耗能元件为（）。

A.电阻元件B. 电源元件C.电感元件D.电容元件9.将正弦电压u=10sin(314t+30 )V施加于感抗XL=5Ω的电感元件上，通过该元件的电流有效值为（）A。

A. B.2 C.5 D.1010.已知一交流电路的有功功率为80W，无功功率为60var，则该电路的视在功率为（）。

A.100VAB.140WC.100WD.100var二、填空题（本大题共10小题，每小题 1 分，共10分）1.已知图1中的U S1= 4 V，U S2= 2 V。

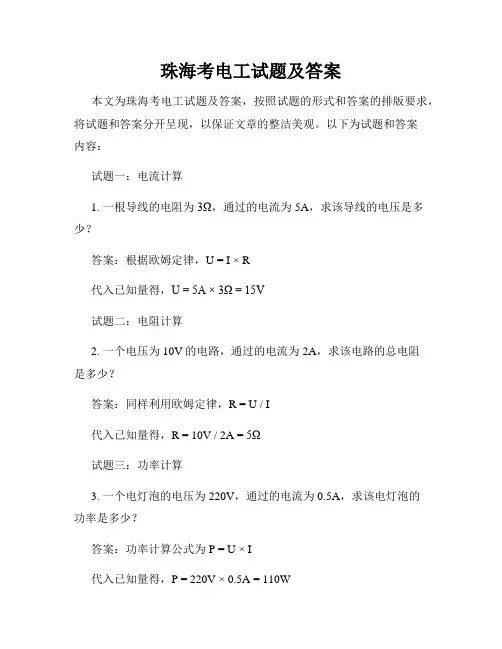

珠海考电工试题及答案本文为珠海考电工试题及答案，按照试题的形式和答案的排版要求，将试题和答案分开呈现，以保证文章的整洁美观。

以下为试题和答案内容：试题一：电流计算1. 一根导线的电阻为3Ω，通过的电流为5A，求该导线的电压是多少？答案：根据欧姆定律，U = I × R代入已知量得，U = 5A × 3Ω = 15V试题二：电阻计算2. 一个电压为10V的电路，通过的电流为2A，求该电路的总电阻是多少？答案：同样利用欧姆定律，R = U / I代入已知量得，R = 10V / 2A = 5Ω试题三：功率计算3. 一个电灯泡的电压为220V，通过的电流为0.5A，求该电灯泡的功率是多少？答案：功率计算公式为 P = U × I代入已知量得，P = 220V × 0.5A = 110W试题四：并联电阻计算4. 两个电阻分别为4Ω和6Ω，串联后总电压为20V，求串联电路中通过的总电流是多少？答案：根据并联电阻的计算方法，求出串联电路的总电阻为R = (4Ω × 6Ω) / (4Ω + 6Ω) = 2.4Ω再利用欧姆定律，I = U / R代入已知量得，I = 20V / 2.4Ω = 8.33A试题五：并联电阻计算5. 三个电阻分别为2Ω、4Ω和6Ω，串联后总电流为3A，求串联电路中通过的电压是多少？答案：根据串联电阻的计算方法，求出串联电路的总电阻为R = 2Ω + 4Ω + 6Ω = 12Ω再利用欧姆定律，U = I × R代入已知量得，U = 3A × 12Ω = 36V试题六：并联电阻计算6. 两个电阻分别为3Ω和6Ω，并联后总电流为4A，求并联电路中通过的总电阻是多少？答案：根据并联电阻的计算方法，求出并联电路的总电阻为R = (3Ω × 6Ω) / (3Ω + 6Ω) = 2Ω再利用欧姆定律，I = U / R代入已知量得，4A = U / 2Ω解方程得，U = 8V试题七：功率计算7. 一个电路的电压为120V，通过的电流为2A，求该电路的功率是多少？答案：利用功率计算公式 P = U × I代入已知量得，P = 120V × 2A = 240W试题八：效率计算8. 一个电动机的输入功率为1500W，输出功率为1200W，求该电动机的效率是多少？答案：效率的计算公式为η = 输出功率 / 输入功率 × 100%代入已知量得，η = 1200W / 1500W × 100% ≈ 80%以上为珠海考电工试题及答案，按照题目要求整洁美观地呈现。

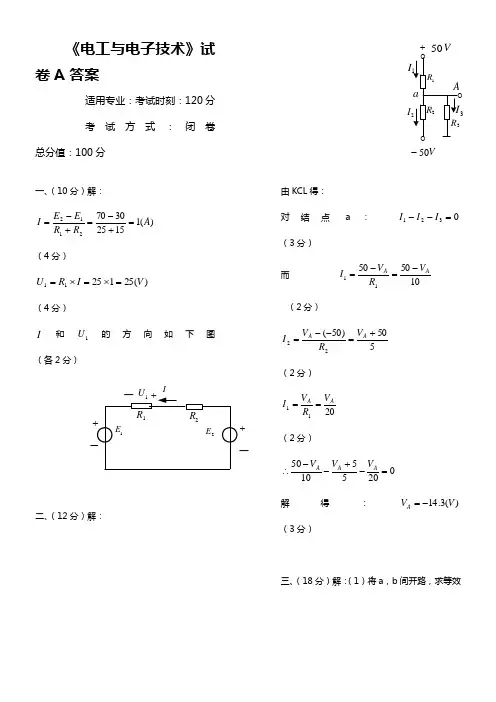

《电工与电子技术》试卷A 答案适用专业：考试时刻：120分考试方式：闭卷总分值：100分一、（10分）解：)(1152530702112A R R E E I =+-=+-=（4分）)(2512511V I R U =⨯=⨯=（4分）I和1U 的方向如下图 （各2分）+-I二、（12分）解：+V50-I I 3V50由KCL 得：对结点a：0321=--I I I（3分）而10505011AA V R V I -=-=（2分）550)50(22+=--=A A V R V I（2分）2011AA V R V I ==（2分）020551050=-+--∴AA A V V V 解得：)(3.14V V A -=（3分）三、（18分）解：（1）将a ，b 间开路，求等效的电动势E ，即开路电压Uab)(61061103110612103153333V V ao =⨯+⨯⨯-⨯= （4分） )(25.41021101110211021110171028333333V V bo =⨯+⨯+⨯⨯+⨯+⨯-= （4分） )(75.125.46V V V U E bo ao abo =-=-== （4分）（2）将a ，b 开路，求等效电源的内阻0R)(5.2)2//1//2()6//3(0Ω=+=k R （4分）（3）求电阻R 中的电流I)(35.010)5.25.2(75.130mA R R E I =⨯+=+=（2分）四、（16分）解：（1）确信初始值：在+=0t 时，0)0(=-c u ，电容元件相当短路，故V u 6)0(0=+ （4分） （2）确信稳态值：稳态时，电容元件相当开路，故)(426)()(210)2010()1010(6)(033211V u V R R UR u c =-=∞=⨯+⨯⨯=+=∞ （4分）（3）确信电路的时刻常数sC R R R R C R 512321210103210100010320--⨯=⨯⨯⨯=+==τ （4分）依照三要素法得：)(22)20(255105.1105.1V e e u t t c ⨯-⨯--=-+= )(24)46(455105.1105.10V eeu tt⨯-⨯-+=-+= （4分）五、（12分）解：当Hz f 50=时)(4.127)1025(5014.321216Ω=⨯⨯⨯⨯==-fC X C π （3分） mA A X U I c 78078.04.12710====（2分） 当Hz f 5000=时)(274.1)1025(500014.321216Ω=⨯⨯⨯⨯==-fC X C π （3分） )(8.7274.110A X U I c ===（2分） 可见，在电压有效值一按时，频率愈高，通过电容元件的电流有效值愈大。
