红相电度表安装尺寸及接线

电能计量装置的接线第一节 单相电能表接线一、直接接入式二、经互感器接入式L （a ）（b ）第二节 三相四线有功电能表接线一、直接接入式图4—1—2 经电流互感器接入单相电能表的 （a ） 电流、电压线共用方式接线图 （b ） 电流、电压线分开方式接线图接线图4—1—3 同时经电流互感器、电压互感器接入单相电能表的接线L 1 NL 3 L 2 电 源 负 载图4—2—1 三相四线有功电能表标准接线（低压）二、三相四线有功电能表正确接线的相量图三、经互感器接入式L L L 电 源 负 载图4—2—3 电压、电流线共用接线方式（低压）B∙U ∙C ∙I图4—2—2 三相四线有功电能表接感性负载时的相量图 各元件所接电压、电流L L L 电 源 负 载图4—2—4 电压、电流线分开接线方式（低压）图4—2—4 三相四线有功电能表经互感器 （TV 、YA ）负载电压公共线断，由于相电压中没有零序分量，将引起附加误差第三节 三相三线有功电能表接线一、直接接入式图4—3—1 计量三相三线有功电能表的标准接线方式A负 载C B二、经互感器接入式三、三相三线有功电能表标准接线相量图B图4—3—3 三相三线电能表标准接线相量图图4—3—2 电压互感器V ，v 接线 LL L 电 源第四节 三相无功电能表接线一、三相四线无功电能表接线一般三相四线无功电能表多采用跨相90°型无功电能表（为三相三元件）二、三相三线无功电能表接线一般三相三线无功电能表多采用60°型无功电能表（为三相二元件）。

（但三相电压仍需对称或只为简单不对称，否则将产生附加误差。

）负载 LL L 电 源 图4—4—2 60°型三相三线无功电能表直接接入式接线负 载AB C 电 源图4—4—1 90°型三相四线无功电能表标准接线图N第五节 电能表联合接线一、概念电能表的联合接线系指在电流互感器或电流、电压互感器二次回路中同时接入有功、无功电能表以及其它有关测量仪表（失压记录表、最大需量表）。

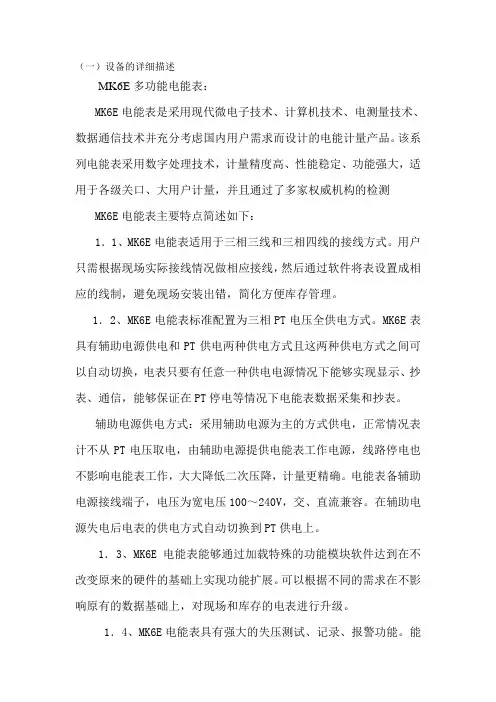

（一）设备的详细描述MK6E多功能电能表：MK6E电能表是采用现代微电子技术、计算机技术、电测量技术、数据通信技术并充分考虑国内用户需求而设计的电能计量产品。

该系列电能表采用数字处理技术，计量精度高、性能稳定、功能强大，适用于各级关口、大用户计量，并且通过了多家权威机构的检测MK6E电能表主要特点简述如下：1．1、MK6E电能表适用于三相三线和三相四线的接线方式。

用户只需根据现场实际接线情况做相应接线，然后通过软件将表设置成相应的线制，避免现场安装出错，简化方便库存管理。

1．2、MK6E电能表标准配置为三相PT电压全供电方式。

MK6E表具有辅助电源供电和PT供电两种供电方式且这两种供电方式之间可以自动切换，电表只要有任意一种供电电源情况下能够实现显示、抄表、通信，能够保证在PT停电等情况下电能表数据采集和抄表。

辅助电源供电方式：采用辅助电源为主的方式供电，正常情况表计不从PT电压取电，由辅助电源提供电能表工作电源，线路停电也不影响电能表工作，大大降低二次压降，计量更精确。

电能表备辅助电源接线端子，电压为宽电压100～240V，交、直流兼容。

在辅助电源失电后电表的供电方式自动切换到PT供电上。

1．3、MK6E电能表能够通过加载特殊的功能模块软件达到在不改变原来的硬件的基础上实现功能扩展。

可以根据不同的需求在不影响原有的数据基础上，对现场和库存的电表进行升级。

1．4、MK6E电能表具有强大的失压测试、记录、报警功能。

能够准确的判断失压的事件并记录失压发生的日期、时间，详细的事件内容，失压发生时的各相电压、电流、相角值，正、反向有功、无功电量。

在失压恢复正常时能够记录，失压恢复的日期、时间，事件内容，恢复后的各相电压、电流、相角及其正、反向有功、无功电能量。

能够在屏幕显示最近5次发生和恢复的事件。

1．5、MK6E电能表具有强大的失流测试、记录、报警功能。

能够记录失流发生的日期、时间，详细的事件内容，失流发生时的各相电压、电流、相角值，正、反向有功、无功电量。

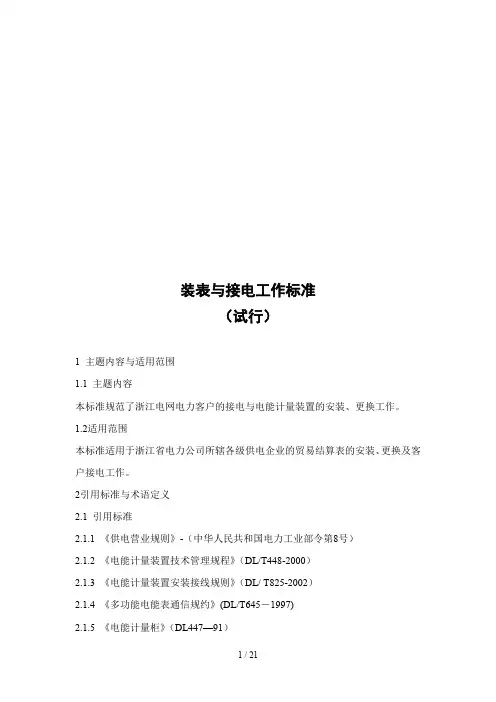

装表与接电工作标准（试行）1 主题内容与适用范围1.1 主题内容本标准规范了浙江电网电力客户的接电与电能计量装置的安装、更换工作。

1.2适用范围本标准适用于浙江省电力公司所辖各级供电企业的贸易结算表的安装、更换及客户接电工作。

2引用标准与术语定义2.1 引用标准2.1.1 《供电营业规则》-（中华人民共和国电力工业部令第8号）2.1.2 《电能计量装置技术管理规程》（DL/T448-2000）2.1.3 《电能计量装置安装接线规则》（DL/ T825-2002）2.1.4 《多功能电能表通信规约》(DL/T645－1997)2.1.5 《电能计量柜》（DL447—91）2.1.6 《组合式互感器》（GB17201—1997）2.1.7 《电能量计量系统设计技术规程》（DL/T5137—2001）2.1.8 《电测量及电能计量装置设计技术规程》（DL/T5137—2001）2.1.9 《架空绝缘配电线路设计技术规程》（DL/T 601—1996）2.2术语定义2.2.1 无功电能测量四象限的定义如下图：测量平面的竖轴表示电压相量U（固定在竖轴），瞬时的电流相量用来表示当前电能的输送，并相对于电压相量U具有相位角&。

顺时针方向&角为正。

四象限划分如图，右上角的I象限，右下角为II象限，依次按顺时方向为III、IV 象限。

竖轴向上表示输入有功（＋A），竖轴向下表示输出有功（－A），横轴向左表示输入无功（＋R），横轴向右表示输出无功（－R）。

I象限输入有功功率(＋A) 输入无功功率(＋R L)II象限输出有功功率(－A) 输入无功功率(+R C)III象限输出有功功率(－A) 输出无功功率(－R L)IV象限输入有功功率(＋A) 输出无功功率(－R C)2.2.2 负荷电流：本标准所指的是客户正常用电时的电流，它不是一个定值，而是一个范围内的动态值。

2.2.3 组表：连接在同一组互感器二次回路内的若干只表，本标准将这若干只表连同互感器称为“组表”。

电度表的原理及接线⽅法电度表、电流表、电压表的应⽤单相电度表⼯作原理当电度表接⼊被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成⼀个交变的磁通，这个磁通的⼀部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成⼀个交变磁通Φi，这个磁通由U形成铁芯的⼀端由下⾄上穿过铝盘，然后⼜由上⾄下穿过铝盘回到U形铁芯的另⼀端。

电度表的电路和磁路如图6-3所⽰，其中回磁板4是由钢板冲制⽽成的，它的下端伸⼊铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈⼯作磁通的回路。

由于穿过铝盘的两个磁通是交流磁通，⽽且是在不同位置穿过铝盘，因此就在各⾃穿过铝盘的位置附近产⽣感应涡流，如图所⽰，这两个磁通与这些涡流的相互作⽤，便在铝盘上产⽣推动铝盘转动的转动⼒矩。

图6-3 电度表的电路和磁路（a）铁芯结构（b）电路和磁路1—电流元件铁芯 2电压元件铁芯 3—铝盘 4—回磁板单相有功电度表/三相四线制有功电度表/电⼦式电能表的⼯作原理及接线⼀、机械式电度表的型号及其含义。

电度表型号是⽤字母和数字的排列来表⽰的，内容如下：类别代号+组别代号+设计序号+派⽣号。

如我们常⽤家⽤单相电度表：DD862-4型、DDS971型、DDSY971型等。

1、类别代号：D--电度表2、组别代号表⽰相线：D--单相；S--三相三线；T--三相四线。

表⽰⽤途的分类：D-多功能；S--电⼦式；X--⽆功；Y--预付费；F--复费率。

3、设计序号⽤阿拉伯数字表⽰。

每个制造⼚的设计序号不同，如长沙希麦特电⼦科技发展有限公司设计⽣产的电度表产品备案的序列号为971，正泰公司的为666等综合上⾯⼏点：DD--表⽰单相电度表：如DD971，DD862DS--表⽰三相三线有功电度表：如DS862，DS971型DT--表⽰三相四线有功电度表：如DT862，DT--971型DX--表⽰⽆功电度表：如DX--971，DX864DDS--表⽰单相电⼦式电度表：如DDS971型DTS--表⽰三相四线电⼦式有功电度表：如DTS--971型DDSY--表⽰单相电⼦式预付费电度表：如DDSY971型DTSF--表⽰三相四线电⼦式复费率有功电度表：如DTSF--971型DSSD--表⽰三相三线多功能电度表：如DSSD971型常⽤电度表外型如下图4、基本电流和额定最⼤电流基本电流是确定电度表有关特性的电流值，额定最⼤电流是仪表能满⾜其制造标准规定的准确度的最⼤电流值。

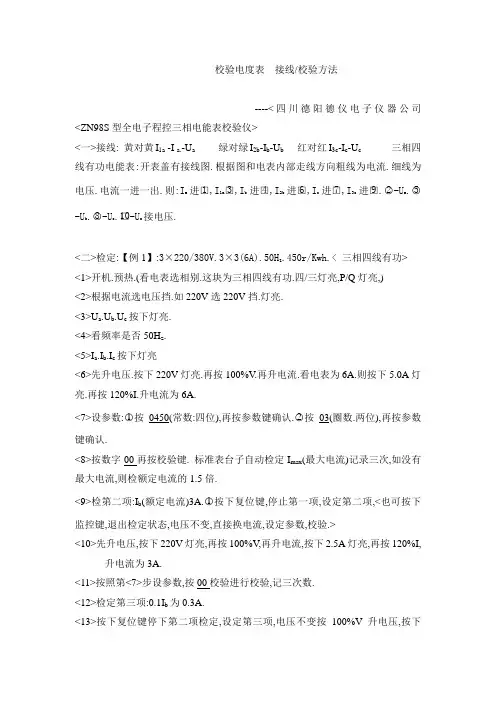

校验电度表接线/校验方法----<四川德阳德仪电子仪器公司<ZN98S型全电子程控三相电能表校验仪><一>接线: 黄对黄I1a -I a.-U a 绿对绿I2b-I b-U b 红对红I3c-I c-U c三相四线有功电能表:开表盖有接线图.根据图和电表内部走线方向粗线为电流.细线为电压.电流一进一出.则:Ia 进□1,I1a□3,Ib进□4,I2b进□6,Ic进□7,I3c进□9.○2-Ua.○5-Ub .○8-Uc.□10-Uo接电压.<二>检定:【例1】:3×220/380V.3×3(6A).50H Z.450r/Kwh.<三相四线有功><1>开机.预热.(看电表选相别.这块为三相四线有功.四/三灯亮,P/Q灯亮,)<2>根据电流选电压挡.如220V选220V挡.灯亮.<3>U a.U b.U c按下灯亮.<4>看频率是否50H z.<5>I a.I b.I c按下灯亮<6>先升电压.按下220V灯亮.再按100%V.再升电流.看电表为6A.则按下5.0A灯亮.再按120%I.升电流为6A.<7>设参数:○1按0450(常数:四位),再按参数键确认.○2按03(圈数.两位),再按参数键确认.<8>按数字00再按校验键. 标准表台子自动检定I max(最大电流)记录三次,如没有最大电流,则检额定电流的1.5倍.<9>检第二项:I b(额定电流)3A.○1按下复位键,停止第一项,设定第二项,<也可按下监控键,退出检定状态,电压不变,直接换电流,设定参数,校验.><10>先升电压,按下220V灯亮,再按100%V,再升电流,按下2.5A灯亮,再按120%I,升电流为3A.<11>按照第<7>步设参数,按00校验进行校验,记三次数.<12>检定第三项:0.1I b为0.3A.<13>按下复位键停下第二项检定,设定第三项,电压不变按100%V升电压,按下1.0A灯亮,按下电流键,输入30,再按下电流键确认,设定参数0450按参数键确认,输入01圈,按参数确认,按下00校验,读三次数.<14>检定第四项:cosφ=0.5(L), I b(额定电流3A)按下复位,停下第三项检定,设定第四项检定,电压不变按100%V升电压,按下2.5A灯亮,按120%I键升电流,设定参数不变.按下0.5(L)键,按00按校验开始校验,记录.<15>检定第五项: cosφ=0.5(L)时,0.2 I b就为0.6A,按下复位键,停下第四项检定,设定第五项，电压不变按100%V升电压,按下1.0A灯亮,按电流键→按60→按电流键升电流,设定参数不变,按下0.5(L)键,按00, 按校验,记录.<16>检定第六项: cosφ=0.8(C), I max为6A,按下复位, 停下第五项检定,设定第六项, 电压不变按100%V升电压, 按下10A灯亮,按下电流键→按60→按电流键升电流, 设定参数不变, 按下0.8(C)键, 按00, 按校验,记录<17>检定第七项: cosφ=0.8(C), 0.5 I b就为0.5×3=1.5A,按下复位键,停下第六项检定,设定第七项,电压不变按100%V升电压, 按下5.0A灯亮,按下电流键→按30→按电流键升电流, 设定参数不变, 按下0.8(C)键, 按00, 按校验,记录.450r/Kwh.<三相四线无`功>【例2】: 3×220/380V.3×3(6A).50HZ<1>看表接线,开机预热,检查频率.<2> U a.U b.U c,.I a.I b.I c按下灯亮. 按下220V灯亮, 四/三灯亮,P/Q灯灭.<3>升电压,按下220V灯亮,再按100%V升电压,升电流,按下5.0A灯亮,再按120%I,升电流为(6A.), 设参数:按0450(常数:四位),再按参数键.按05圈,再按参数键,再按数字10(无功表),按校验.开始第一项校验,下面检定同上一块表步骤一样: 主要注意有功/无功,灯灭是无功,无功按数字10按校验.。

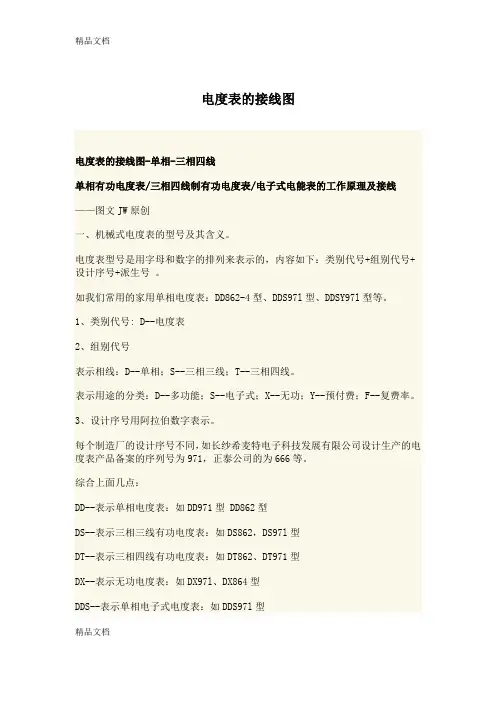

电度表的接线图电度表的接线图-单相-三相四线单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线——图文JW原创一、机械式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。

如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号: D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。

3、设计序号用阿拉伯数字表示。

每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。

综合上面几点：DD--表示单相电度表：如DD971型 DD862型DS--表示三相三线有功电度表：如DS862，DS97l型DT--表示三相四线有功电度表：如DT862、DT971型DX--表示无功电度表：如DX97l、DX864型DDS--表示单相电子式电度表：如DDS97l型精品文档D丅S--表示三相四线电子式有功电度表：如DTS97l型DDSY--表示单相电子式预付费电度表：如DDSY97l型DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型DSSD--表示三相三线多功能电度表：如DSSD97l型4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。

如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。

5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3x380V。

对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。

对于单相电度表则以电压线路接线端上的电压表示，如220V。

MK6三相多功能电子式电能表外观特征EDMI2000-06xx系列电能表的外观特征及各端口
打开用来保护接线端口的表盖。

我们可以看到电压端口、电流端口、脉冲输入、输出端口、RS485或RS232通信端口，备用电池。

见下图

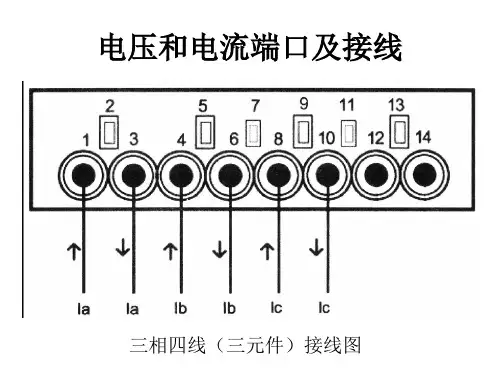

电压和电流端口及接线表述
注意：Aux为辅助电源（非标准配置）。

辅助电源供电方式是当三相PT电压断电时，电能表可以转为辅助电源中取电。

采用辅助电源供电方式，可以降低电压二次回路由于电表本身的功耗产生的电能量损失。

电能表从辅助电源中取电，不会影响电能表工作状态。

MK6电能表亦可选择RS485作为通信口。

RS485接口为5柱式，它既可作为2线RS485半双工通信方式，也可以作为RS422全双工通讯方式。

见图2-7。

MK3表的接线示意图：
MODEM 口为9针D 型针接头，固定在电路板上。

所有信息完全与电表的其他回路独立。

所有信号电平为RS-485。

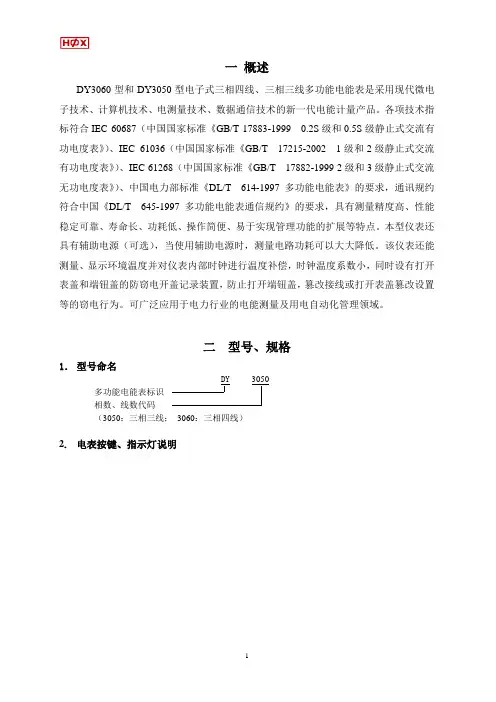

一概述DY3060型和DY3050型电子式三相四线、三相三线多功能电能表是采用现代微电子技术、计算机技术、电测量技术、数据通信技术的新一代电能计量产品。

各项技术指标符合IEC 60687（中国国家标准《GB/T 17883-1999 0.2S级和0.5S级静止式交流有功电度表》）、IEC 61036（中国国家标准《GB/T 17215-2002 1级和2级静止式交流有功电度表》）、IEC 61268（中国国家标准《GB/T 17882-1999 2级和3级静止式交流无功电度表》）、中国电力部标准《DL/T 614-1997多功能电能表》的要求，通讯规约符合中国《DL/T 645-1997多功能电能表通信规约》的要求，具有测量精度高、性能稳定可靠、寿命长、功耗低、操作简便、易于实现管理功能的扩展等特点。

本型仪表还具有辅助电源（可选），当使用辅助电源时，测量电路功耗可以大大降低。

该仪表还能测量、显示环境温度并对仪表内部时钟进行温度补偿，时钟温度系数小，同时设有打开表盖和端钮盖的防窃电开盖记录装置，防止打开端钮盖，篡改接线或打开表盖篡改设置等的窃电行为。

可广泛应用于电力行业的电能测量及用电自动化管理领域。

二型号、规格1．型号命名多功能电能表标识相数、线数代码（3050：三相三线；3060：三相四线）2. 电表按键、指示灯说明电表面板示意图电表开盖内面板示意图说明：1．有功脉冲指示灯2．有功脉冲指示灯（红外）3．无功脉冲指示灯4．无功脉冲指示灯（红外）5．翻屏键（向上）6．翻屏键（向下）7．清最大需量键8．编程允许键9．红外接口10．光报警灯电表的实际规格和脉冲常数以电表面牌上标注的为准。

三技术指标1.计时准确度：日计时误差≤±0.5s/d （在-20℃-- +65℃）2.月累计误差：有温度补偿。

在正常工作温度范围内月累计误差不超过±25s3. 功率消耗：在额定工作条件下，仪表的最大的功耗不超过下表规定的值：4. 电压范围：正常工作电压范围：0.9～1.1Un扩展的工作电压范围：0.7～1.3Un辅助电源电压输入范围：85V～230V（AC/DC）5. 参比频率：50Hz6. 数据备用电池：电压：3.6V 容量：≥1200mAh 寿命：≥10年停电后数据保存时间：≥10年7. 停电抄表电池：电压：3.6V, 容量：≥2400mAh8. 环境条件：①参比温度及参比湿度参比温度：23℃±2℃参比湿度：40%～60%②温度范围正常工作温度：-20℃～55℃极限工作温度：-25℃～65℃运输和储存温度：-25℃～70℃（在此温度下最长不超过6h）③湿度范围年平均湿度：≤75%30d （一年内这些天是以自然方式分布）：≤95%在其它天偶然出现：85%9. 机械参数外型尺寸：280mm×172mm×85mm重量：约2440g四主要功能1. 电能计量功能计量正反向总的和分时段的有功电能和无功电能（总、尖、峰、平、谷）；计量无功四象限的总的和分时段的无功电能（总、尖、峰、平、谷）。

电度表的接线方法
电度表是用来测量电能消耗的仪表，它在电力系统中扮演着非常重要的角色。

正确的接线方法不仅可以确保电度表的正常运行，还可以保障电力系统的安全稳定运行。

接下来，我们将介绍电度表的接线方法。

首先，接线前需要确认电度表的型号和规格，以及电压等级和额定电流。

在进行接线前，务必断开电源，确保安全。

接线时，应按照电度表的说明书或者相关标准进行操作，不得擅自更改接线方式。

接线时，需要注意以下几点：
1. 电压接线，将电压接线端子与电源的相应端子相连，一般为L1、L2、L3三相电源，接线时要确保接线牢固，接触良好。

2. 电流接线，将电流互感器的接线端子与电流互感器的输出端子相连，一般为I1、I2、I3三相电流接线，同样要确保接线牢固，接触良好。

3. 负荷接线，将电度表的负荷端子与负荷端相连，一般为L、N两根导线，同样要确保接线牢固，接触良好。

4. 接地，在接线完成后，务必进行接地操作，将电度表的接地端子与接地线相连，确保接地可靠。

5. 检查，接线完成后，需要进行仔细的检查，确保所有接线牢固可靠，接触良好，没有短路和接错现象。

总结，电度表的接线方法是电力系统中非常重要的一环，正确的接线方法可以确保电度表的正常运行，保障电力系统的安全稳定运行。

在接线时，务必严格按照标准操作，确保接线牢固可靠，接触良好，避免短路和接错现象的发生。

希望以上内容能够帮助大家更好地了解电度表的接线方法，确保电力系统的安全稳定运行。

电度表如何接线，需要注意什么，你接的都对吗？
定义
电能表是用来测量电能的仪表，又称电度表，是电能计量最基础的设备，广泛用于发电、供电和用电的各个环节，是我们生活中不可缺少的计量仪表。

分类
按照使用的电路可分为直流电度表和交流电度表。

交流电度表按其电路进表相线可分为单相电度表、三相三线电度表和三相四线电度表。

按工作原理可分为机械式电度表和电子式电度表。

按用途可分为有功电度表、无功电度表、最大需量表、标准电度表等。

按准确度等级可分为普通安装式电度表（0.2、0.5、1.0、2.0、3.0级）和携带式精密电度表（0.01、0.02、0.05、0.1、0.2级）。

用法
一般家庭计量用的电度表多为单相直连式电度表，有些别墅和用电量大的住户也有使用三相四线电度表，在电网中多使用三相三线和三相四线电度表。

接线
电度表一般和电流互感器配套使用，只有正确放置电流互感器、正确接线，电度表才能准确计量。

以三相四线互感式电能表为例，搭配合适的互感器接好线即可准确计量。

其中，需要注意的是：
1、互感器分P1面和P2面，电源线穿过互感器时，电流的方向应从P1面流向P2面。

2、互感器严禁开路，否则有高压产生。

3、互感器出线端子有S1和S2，其中S2应并联接地。

4、A相互感器的S1接入电度表的1号端子，S2接入3号端子，2号端子接入A相电压，B相、C相依此类推。

如果线接错了，电度表的计量将发生偏差。

比如说A相电流从电度表4号端子进，6号端子出；比如说零线不接；比如说接线松动等等疏漏。

因此，在发现电度表计量错误的时候，可以先检查接线是否松动！。
