详解西门子间接寻址(讲解标准规定样式分析)

西门子数据格式以及寻址，实例讲解清晰易懂，PLC编程必修课PLC在应用时需要处理各种各样的数据,因此为了应付这些数据,它的存储单元就需要有多种格式,今天带大家了解一下,西门子1200PLC 的数据格式.西门子S7-1200 CPU中可以按照位、字节、字和双字，对存储单元进行寻址。

二进制数的一位只有0或1两种不同的取值，可以用来表示数字量或称开关量的两种不同的状态，如触点的断开和接通线圈的通电和断电等。

八位二进制数组成一个字节，其中的第0位为最低位，第七位为最高位。

两个字节组成一个字，其中的第0位为最低位，第15位为最高位。

两个字组成一个双字，其中的第0位为最低位，第31位为最高位。

西门子S7-1200 CPU，不同的存储单元都是以字节为单位, 如图所示：对位数据的寻址由字节地址和位地址组成，如I3.2，其中的区域标识符I表示输入映像区，字节地址为3，位地址为2，这种存取方式称为字节位寻址方式。

对字节的寻址，如MB2，其中的区域标识符M表示为存储区，2表示寻址单元的起始字节地址，B表示寻址长度为一个字节，即寻址为存储区中的第二个字节。

对字的寻址，如MW2，其中的区域标识符M表示为存储区，2表示寻址单元的起始字节地址，W表示寻址长度为一个字，即两个字节，寻址为存储区中从第二个字节开始的一个字，即字节2和字节3。

请注意，两个字节组成一个字，遵循的是低地址、高字节的原则。

以MW2为例，MB2为MW2的高字节，MB3为MW2的低字节。

对双字的寻址，如MD0，其中的区域标识符M表示为存储区，0表示寻址单元的起始字节地址，D表示寻址长度为一个双字，即两个字四个字节，寻址为存储区中从第0个字节开始的一个双字，即字节0、字节1、字节2和字节3。

寻址方式详解分类：寻址方式从大的方面可以分成直接寻址和间接寻址。

直接寻址就像甲要和乙说话直接叫乙的名字就可以了，甲直接和乙建立联。

间接寻址就像甲要和乙说话，而乙在另外一个城市，甲就写了一封信通过邮递员送给乙，甲通过邮递员间接和乙建立联系，这就叫间接寻址。

S7-200 SMART 间接寻址一、间接寻址概念：1、间接寻址是指用指针来访问存储区的数据。

指针以双字的形式存储其它存储区的地址，只能将V 存储单元、L 存储单元或累加器寄存器（AC1、AC2、AC3）用作指针。

注意：S7-200 SMART CPU 允许指针访问下列存储区：I、Q、V、M、S、AI、AQ、SM、T（仅限当前值）和C（仅限当前值）。

不能使用间接寻址访问单个位或访问HC、L 或累加器存储区。

2、指针存储的就是存储器的内存地址或编号，如下所示，VB0表示的是一个存储器，而内存地址：16#08000000则就是VB0这个存储区所对应的内存地址，通过对这个内存地址的改变就可以实现对不同的存储区的访问，这就是间接寻址的过程。

3、间接寻址的使用过程主要分为建立指针，改变指针，通过指针实现存储器三步骤。

二、建立指针：要创建指针，用“&”符号加上要访问的存储区地址可建立一个指针，必须使用“移动双字”指令，将间接寻址的存储单元地址移至指针位置。

注意：修改指针的值时，请记住调整所访问数据的大小：访问字节时，指针值加1；访问定时器或计数器的字或当前值时，指针值加2；访问双字时，指针值加4。

三、修改指针：对指针中的数据进行修改，可以实现对存储地址的改变，如图所示通过对指针进行加法操作来改变指针中的所存的数据，该数据指向的是PLC中存储器的内存地址。

四、通过指针对数据进行存取：当指针的内容修改完后，需要根据修改后的指针的内容访问对应的存储区的数据，此时指令中的操作数是指针是，应该在操作数前面加上“*”号。

例程1.通过指针访问数据表所实现的功能：索引号VW1008=0时，将指定的配方0(VB100~VB104) 数据传送到(VB1500~VB1504) 索引号VW1008=1时，将指定的配方1(VB105~VB109) 数据传送到(VB1500~VB1504) 索引号VW1008=2时，将指定的配方2(VB110~VB114) 数据传送到(VB1500~VB1504) 索引号VW1008=3时，将指定的配方3(VB115~VB119) 数据传送到(VB1500~VB1504)例程2.通过指针存储数据表所实现的功能：索引号VW1008=0时，将(VB1500~VB1504)数据传送到指定的配方0(VB100~VB104) 索引号VW1008=1时，将(VB1500~VB1504)数据传送到指定的配方1(VB105~VB109) 索引号VW1008=2时，将(VB1500~VB1504)数据传送到指定的配方2(VB110~VB114) 索引号VW1008=3时，将(VB1500~VB1504)数据传送到指定的配方3(VB115~VB119)例程3.通过地址偏移量来访问V存储区数据所实现的功能：本例程可以实现对区任意字节数据的访问。

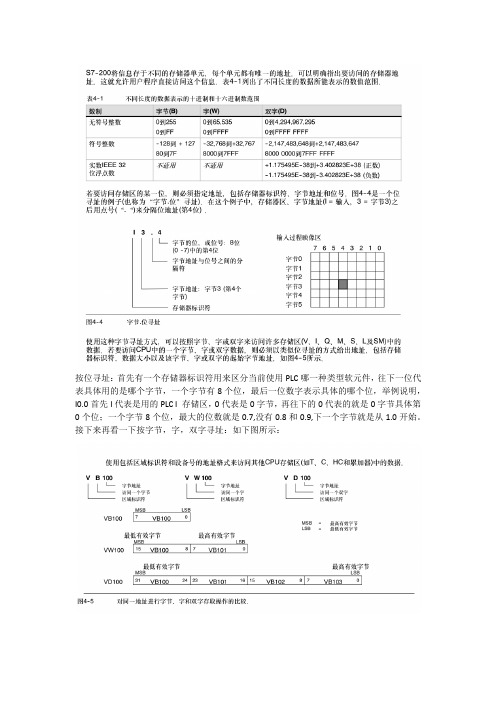

按位寻址：首先有一个存储器标识符用来区分当前使用PLC哪一种类型软元件，往下一位代表具体用的是哪个字节，一个字节有8个位，最后一位数字表示具体的哪个位，举例说明，I0.0首先I代表是用的PLC I 存储区，0代表是0字节，再往下的0代表的就是0字节具体第0个位；一个字节8个位，最大的位数就是0.7,没有0.8和0.9,下一个字节就是从1.0开始。

接下来再看一下按字节，字，双字寻址：如下图所示：学会按位寻址以后，对于按字节、按字以及双字寻址都是一样，首先：一个字节其实就是8个位，一个字就是16个位，一个双字就是32个位，可以理解为谁包含了谁；再看格式书写，第一位是存储器的标识符，第二位变为寻址方式的标识符，如B代表是按字节寻址，W代表的是按字寻址，D代表的是按双字寻址，最后一位代表的就是字节起始地址；举例说明VD0，V代表当前用的是PLC的V存储器，D代表的是按双字寻址，最后一位0代表被占用的起始字节，双字包含32个位，它共占用了从VB0开始到VB3这四个存储字节。

假设写的是VD1，那么它占用的起始字节就是从1开始，一共占用了VB1 VB2 VB3 VB4四个存储区。

1、四者的寻址方式不同，V0.0是按位寻址，VB0是按字节寻址，VW0是按字寻址，VD0是按双字寻址。

其中VD0由VBO、VB1、VB2、VB3组成，它包括VWO、VBO、V0.0；而VW0由VB0和VB1组成，它包括了VB0和V0.0；而VB0由VB0.0~VB0.7这八个位组成，它包括V0.0。

建议您把西门子的200基础知识好好看看，这些都是很有用的2、四者的寻址方式不同，V0.0是按位寻址，VB0是按字节寻址，VW0是按字寻址，VD0是按双字寻址。

VD0由VBO、VB1、VB2、VB3组成，它包括VWO、VBO、V0.0；VW0由VB0和VB1组成，它包括了VB0和V0.0；VB0由VB0.0~VB0.7这八个位组成，它包括V0.0。

西门子S7-1200的间接寻址功能（2）
前面介绍了读取和写入数组中元素值的指令Field Read和Field Write两条指令,同时给大家简单的分析了程序的设计思路。

接下来就使用Field Read来实现本功能，在程序的设计过程中可能还需要用到循环跳转指令。

例子说明：
假设需要从一组数据中找出一个最大值，并记录这个最大值是这组数据中的第几个数据。

第一步：
添加一个全局DB块，并在DB块中建立一个变量名为data_1#，数据类型为数组的变量，用于存储需要找出最大的数据，同时建立一些相应的变量，如下图所示。

第二步：
初始化相应的存储器并把存储最大值的存储器的值设置为最小值。

程序如下所示：
第三步：
编写判断数据的挨个比较是否完成，当执行的次数与设定的次数相等时，则表示完成，可以跳出最大值查找的程序，让程序跳转到最后执行。

程序如下所示：
第四步：
编写读取数组中元素的值，然后与存储最大值的存储器中的值做比较，用于判断数据存储器存储的值是否是最大值，若不是最大值进行数据交换，同时记录位置，然后INDEX的值加1，同时记录执行次数并与设定次数做比较，如未达到设定次数，则跳转换前面继续通过Field Read指令读取数据出来继续做比较。

程序仅供参考，希望对大家在以后使用此功能上时有所帮助。

详解西门子间接寻址【地址的概念】完整的一条指令，应该包含指令符+操作数（当然不包括那些单指令，比如NOT 等）。

其中的操作数是指令要执行的目标，也就是指令要进行操作的地址。

我们知道，在PLC中划有各种用途的存储区，比如物理输入输出区P、映像输入区I、映像输出区Q、位存储区M、定时器T、计数器C、数据区DB和L等，同时我们还知道，每个区域可以用位（BIT）、字节（BYTE）、字（WORD）、双字（DWORD）来衡量，或者说来指定确切的大小。

当然定时器T、计数器C不存在这种衡量体制，它们仅用位来衡量。

由此我们可以得到，要描述一个地址，至少应该包含两个要素：1、存储的区域2、这个区域中具体的位置比如：A其中的A是指令符，是A的操作数，也就是地址。

这个地址由两部分组成：Q：指的是映像输出区：就是这个映像输出区第二个字节的第0位。

由此，我们得出，一个确切的地址组成应该是：〖存储区符〗〖存储区尺寸符〗〖尺寸数值〗.〖位数值〗，例如：。

DB X 200 . 0其中，我们又把〖存储区符〗〖存储区尺寸符〗这两个部分合称为：地址标识符。

这样，一个确切的地址组成，又可以写成：地址标识符+ 确切的数值单元【间接寻址的概念】寻址，就是指定指令要进行操作的地址。

给定指令操作的地址方法，就是寻址方法。

在谈间接寻址之前，我们简单的了解一下直接寻址。

所谓直接寻址，简单的说，就是直接给出指令的确切操作数，象上面所说的，A ，就是直接寻址，对于A这个指令来说，就是它要进行操作的地址。

这样看来，间接寻址就是间接的给出指令的确切操作数。

对，就是这个概念。

比如：A Q[MD100] ，A T[DBW100]。

程序语句中用方刮号[ ] 标明的内容，间接的指明了指令要进行的地址，这两个语句中的MD100和DBW100称为指针Pointer，它指向它们其中包含的数值，才是指令真正要执行的地址区域的确切位置。

间接由此得名。

西门子的间接寻址方式计有两大类型：存储器间接寻址和寄存器间接寻址。

西门子plc的4种寻址方式立即寻址是对操作数是常数或常量的寻址方式，其特点是操作数值直接表示在指令中，出现在指令中的操作数称为立即数。

有些指令的操作数是唯一的，为简化起见，并不在指令中写出。

立即寻址方式可用来提供常数、设置初值等。

常数值可分为字节、字、双字型等数据。

CPU以二进制方式存储所有常数。

在指令中可用十进制、十六进制、ASCII码或浮点数形式来表示操作数。

立即寻址示例：SET 说明：把RLO置1OW W#16#320 将常量W#16#320与ACCU1“或”运算L 1352 把整数1352装入ACCU1L‘ABCD’把ASCII码字符ABCD装入ACCU1L C#100 把BCD码常数100（计数值）装入ACCU1AW W#16#3A12 常数W316#3 A12与ACCU1的低位相“与”，运算结果在ACCU1的低字中。

存储器直接寻址包括对寄存器和存储器的直接寻址。

在直接寻址的指令中，直接给出操作数的存储单元地址，包括寄存器或存储器的区域、长度和位置，根据这个地址就可以立即找到该数据。

例如，用MW200指定位存储区中的字，地址为200；MB100表示以字节方式存取，MW100表示存取MB100、MB101组成的字，MD100表示存取MB100~ MB103组成的双字。

在指令中，数据类型应与指令标识符相匹配。

直接寻址编程示例：A IO．0 说明：对输入位10.0进行“与”逻辑操作S L20.0 把本地数据位I20.0置“l”= M115.4 使存储区位M115.4的内容等于RLO的内容L IB10 把输入字节IB10的内容装入ACCU1T DBD12 把ACCU1中的内容传送给数据双字DBD12中。

存储器间接寻址简称间接寻址。

该寻址方式在指令中以存储器的形式给出操作数所在存储器单元的地址，也就是说该存储器的内容是操作数所在存储器单元的地址。

该存储器一般称为地址指针，在指令中需写在方括号“[]”内。
