Y系列电动机详细参数一、基本结构和工作原理Y系列电动机由定子、转子、端盖、轴承和外壳等组成。
定子由电磁线圈组成，铺设在铁芯上，它的作用是产生旋转磁场。
转子由导体制成，通过电磁感应的作用使定子旋转。
电机的转速与电源的频率有关，一般为1500转/分钟和2900转/分钟。
当电流通过定子线圈时，定子内产生一个旋转的磁场，然后转子在这个磁场中受力旋转，从而产生转矩。
二、Y系列电动机的技术参数1.额定功率：Y系列电动机的额定功率范围较广，一般在0.55千瓦到315千瓦之间，满足不同的工作需求。
2.额定电压和额定频率：Y系列电动机的额定电压分为380V和220V 两种，额定频率为50Hz。
3.绝缘等级：Y系列电动机的绝缘等级一般为B、F和H。
其中，B级适用于无特殊要求的常规场合，F级适用于有较高温升要求的场合，H级适用于有特殊要求的场合。
4.防护等级：Y系列电动机的防护等级一般为IP44和IP54，其中IP44表示电机可以防止直径大于1毫米的固体进入和防止水的溅射，IP54表示电机可以防止直径大于1毫米的固体进入和防止雾水喷射。
三、Y系列电动机的特点和应用1.结构简单，体积小，重量轻：Y系列电动机的结构简单，体积相对较小，重量相对较轻，便于安装和维修。
2.运行可靠：Y系列电动机采用了嵌入式轴承和铁心成形技术，使电机的运行更加平稳可靠。
3.耐用性好：Y系列电动机的绝缘结构采用了多层绝缘系统，具有良好的绝缘性能，能够适应各种复杂的工作环境。
4.应用广泛：Y系列电动机广泛应用于机械设备、矿山、冶金、石油、化工、建筑、水泥、轻工、纺织等行业。
四、Y系列电动机的市场前景随着我国工业的快速发展，对电动机的需求越来越高。
Y系列电动机作为一种常见的三相异步电动机，其结构简单、性能可靠，具有广泛的应用前景。
未来，随着工业自动化水平的提高和新能源行业的不断发展，Y系列电动机的市场需求将会更加旺盛。
为了适应市场需求，目前许多企业正在研发更高效、更节能的Y系列电动机，以满足各个行业的工作需求。
Y系列电机技术参数
1.功率范围：Y系列电机的功率范围广，通常从0.55千瓦到315千瓦，可以满足不同领域的使用需求。
2.额定电压和频率：Y系列电机的额定电压通常为380V，额定频率为50Hz。
同时，Y系列电机也可以根据用户需求定制其他电压和频率。
3.极数：Y系列电机的极数通常为4极、6极、8极、10极和12极。
不同的极数可以适应不同的转速要求。
4.绝缘等级：Y系列电机的绝缘等级通常为F级。
绝缘等级的高低直接影响电机的使用寿命和安全性能。
5.防护等级：Y系列电机的防护等级通常为IP54，可以提供良好的防尘和防水性能，适用于各种恶劣的工作环境。
6.冷却方式：Y系列电机的冷却方式通常采用IC411，即自冷式外扇冷却。
这种冷却方式可以提高电机的散热效果，保证电机的正常运行。
7.轴伸出端：Y系列电机的轴伸出端通常采用KEY加C轴，便于与其他设备的联接和传动。
8.运行方式：Y系列电机的运行方式通常为S1连续运行制，可以满足长时间稳定运行的要求。
9.效率等级：Y系列电机的效率等级通常采用IE2、IE3等高效率等级。
高效率等级的电机具有更低的能耗和更高的效率，能够为用户节约能源费用。
10.噪音水平：Y系列电机的噪音水平通常低于85dB(A)，可满足工作环境对噪音要求的需要。
总之，Y系列电机以其结构紧凑、可靠性高、功率因数高、效率高等特点，在工业生产和其他领域得到了广泛应用。
以上是Y系列电机的技术参数的详细介绍，通过这些参数的合理配置，可以选择到适合自己应用需求的Y系列电机。
Y系列三相异步电动机的技术参数1.额定功率：Y系列三相异步电动机的额定功率范围一般为0.12千瓦到315千瓦。
这意味着电动机在额定工作条件下，能够输出的最大功率范围在0.12千瓦到315千瓦之间。
2.额定电压：Y系列三相异步电动机的额定电压通常为380V，符合工业用电标准。
3.额定频率：Y系列三相异步电动机的额定频率一般为50Hz，也可以根据客户需求定制为60Hz。
4.极数：Y系列三相异步电动机的极数范围一般为2、4、6、8极。
极数越高，转速越低，适用于负载转矩大、启动转矩小的场合；极数越低，转速越高，适用于负载转矩小、启动转矩大的场合。
5.绝缘等级：Y系列三相异步电动机的绝缘等级通常为B级或者F级。
B级绝缘适用于正常工作环境温度不超过40℃的场合，F级绝缘适用于正常工作环境温度不超过60℃的场合。
6.保护等级：Y系列三相异步电动机的保护等级通常为IP55，保护等级越高，电机的密封性和防尘、防水能力越强。
7.工作方式：Y系列三相异步电动机可以分为S1、S2、S3等几种工作方式。
S1表示连续工作，适用于长时间运行；S2表示短时周期性工作，适用于周期性起停的场合；S3表示间歇工作，适用于间歇性起停的场合。
8.效率等级：Y系列三相异步电动机的效率等级通常为IE2或者IE3，IE2表示高效率，IE3表示超高效率。
高效率电动机能够减少能源消耗，降低生产成本。
9.外形尺寸：Y系列三相异步电动机的外形尺寸根据不同型号和功率存在一定的差异，但一般遵循国际标准尺寸。
10.启动方式：Y系列三相异步电动机的启动方式通常有直接启动和起动器启动两种。
直接启动是最常见和简单的启动方式，适用于负载转矩小、启动转矩不大的场合；起动器启动适用于负载转矩大、启动转矩较大的场合。
除了上述技术参数，Y系列三相异步电动机还具有较低的噪音、良好的可靠性和寿命较长等特点，广泛应用于机械、冶金、石化、电力等行业。
这些技术参数可以根据用户需求进行定制，以满足不同工作场景的要求。
Y系列三相异步电动机的技术参数Y系列三相异步电动机是目前广泛应用于工业领域的一种电动机。
它具有结构简单、体积小、重量轻、维护方便、转速范围广、效率高等特点，在机械传动系统中起到了至关重要的作用。
下面将详细介绍Y系列三相异步电动机的技术参数。
1.额定功率：Y系列三相异步电动机的额定功率一般从几十瓦到几十千瓦不等，适用于不同的工业场合。
额定功率越大，电动机的输出能力越强。
2.额定电压：Y系列三相异步电动机的额定电压一般为380V，适用于国内工业用电的标准电压。
3.额定频率：Y系列三相异步电动机的额定频率一般为50Hz，符合国内工业用电的标准频率。
4.工作方式：Y系列三相异步电动机采用连续运行的方式，能够长时间保持较高的运行效率，适用于连续工作的工业生产线。
5.绝缘等级：Y系列三相异步电动机的绝缘等级一般为B级或F级。
B级绝缘等级适用于一般工业场合，F级绝缘等级适用于温度较高的工业场合。
6.保护等级：Y系列三相异步电动机的保护等级一般为IP55，具有较好的防尘和防水性能。
7.转速：Y系列三相异步电动机的转速一般分为1500转/分和3000转/分两种。
其中，1500转/分适用于负载较大、起动较困难的场合，而3000转/分适用于负载较小、起动较容易的场合。
8.性能指标：Y系列三相异步电动机的效率一般在80%以上，功率因素一般在0.8以上，噪音水平一般在85dB以下。
9.起动方式：Y系列三相异步电动机有直接起动和启动器起动两种方式。
直接起动适用于负载较小、机械起动转矩较小的场合；启动器起动适用于负载较大、机械起动转矩较大的场合。
10.结构特点：Y系列三相异步电动机的结构特点主要包括定子、转子、前后轴承和外壳等部分。
其中，定子和转子分别由铁心和绕组组成，前后轴承用于支撑旋转部件，外壳用于保护电机内部部件。
总结起来，Y系列三相异步电动机具有额定功率、额定电压、额定频率、工作方式、绝缘等级、保护等级、转速、性能指标、起动方式和结构特点等方面的技术参数。

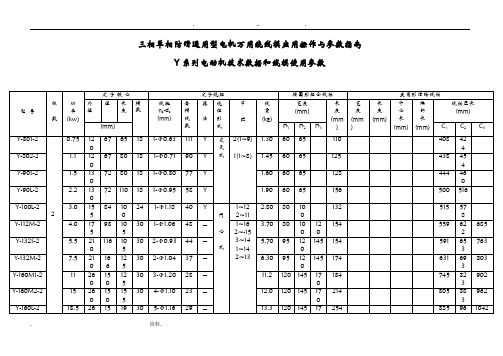

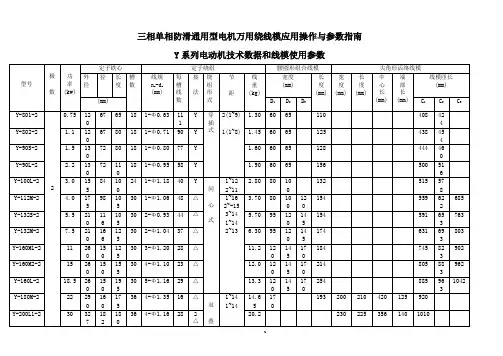

三相单相防滑通用型电机万用绕线模应用操作与参数指南Y系列电动机技术数据和线模使用参数型号极数功率(kw)定子铁心定子绕组腰圆形组合线模尖角形活络线模外径内径长度槽数线规n c-d c(mm)每槽线数接法绕组形式节距线重(kg)宽度(mm)长度(mm)宽度(mm)长度(mm)中心长(mm)端部长(mm)线模匝长(mm) (mm) D1D2D3C1C2C3Y-801-22 0.75 120 67 65 18 1-Φ0.63 111 Y 交叉式2(1~9)1(1~8)1.30 60 65 110 408 424Y-802-2 1.1 120 67 80 18 1-Φ0.71 90 Y 1.45 60 65 125 438 454 Y-90S-2 1.5 130 72 80 18 1-Φ0.80 77 Y 1.60 60 65 128 444 460 Y-90L-2 2.2 130 72 110 18 1-Φ0.95 58 Y 1.90 60 65 156 500 516Y-100L-2 3.0 155 84 100 24 1-Φ1.18 40 Y同心式1~122~112.80 80 100 132 515 578Y-112M-2 4.0 175 98 105 30 1-Φ1.06 48 △1~162~-153~141~142~13 3.70 80 100 120 154 559 622 685Y-132S-2 5.5 210 116 105 30 2-Φ0.93 44 △ 5.70 95 120 145 154 591 653 763 Y-132M-2 7.5 210 166 125 30 2-Φ1.04 37 △ 6.30 95 120 145 174 631 693 803 Y-160M1-2 11 260 150 125 30 3-Φ1.20 28 △11.2 120 145 170 184 745 823 902 Y-160M2-2 15 260 150 155 30 4-Φ1.10 23 △12.0 120 145 170 214 805 883 962 Y-160L-2 18.5 260 150 195 30 5-Φ1.16 29 △13.3 120 145 170 254 885 963 1042Y-180M-2 22 290 160 175 36 4-Φ1.35 16 △双叠式1~141~1414.65 170 193 200 210 420 125 920Y-200L1-2 30 327 182 180 36 4-Φ1.16 28 2△20.2 230 225 356 140 1010 Y-200L2-2 37 327 182 210 36 3-Φ1.45 24 2△22.4 230 255 395 140 1070 Y-225M-2 45 368 210 210 36 4-Φ1.50 21 2△1~14 28.8 260 250 430 159 1136 Y-250M-2 55 400 225 195 36 6-Φ1.40 20 2△37.6 280 255 455 115 970 Y-280S-2 75 445 255 225 42 7-Φ1.50 14 2△1~16 45.6 312 275 495 192 1318 Y-280M-2 90 445 255 265 42 8-Φ1.50 12 2△17.0 312 315 535 192 1390续表1型号极数功率(kw)定子铁心定子绕组腰圆形组合线模尖角形活络线模外径内径长度槽数线规n c-d c(mm)每槽线数接法绕组形式节距线重(kg)宽度(mm)长度(mm)宽度(mm)长度(mm)中心长(mm)端部长(mm)线模匝长(mm) (mm) D1D2D3L D L H A C1C2C3Y-801L-44 0.55 120 75 65 24 1-Φ0.59128 Y链式1~61.15 40 96 307Y-802L-4 0.75 120 75 80 24 1-Φ0.63103 Y 1.30 40 120 367 Y-90S-4 1.1 130 80 90 24 1-Φ0.7181 Y 1.40 40 127 381 Y-90L-4 1.5 130 80 120 24 1-Φ0.8063 Y 1.60 40 155 437 Y-100L1-4 2.2 155 98 105 36 2-Φ0.7141 Y交叉式2(1~9)1(1~8)2.5 60 65 125 454 470Y-100L2-4 3.0 155 98 135 36 1-Φ1.1831 Y 2.9 60 65 154 492 508 Y-112M-4 4.0 175 110 135 36 1-Φ1.0646 △ 3.7 60 65 157 498 514 Y-132S-4 5.5. 210 136 115 36 2-Φ0.9347 △ 5.7 95 100 120 535 550 Y-132M-4 7.5 210 136 160 36 2-Φ1.0635 △ 6.5 95 100 190 635 650 Y-160M-4 11 260 170 155 36 1-Φ1.3056 2△8.4 95 100 230 678 694 Y-160L-4 15 260 170 195 36 4-Φ1.0422 △9.9 95 100 758 774 Y-180M-4 18.5 290 187 190 48 2-Φ1.1832 2△双叠式1~1112.5 100 130 230 320 79 776Y-200L-4 30 327 210 230 48 2-Φ1.0848 4△18.4 120 260 150 275 365 87 898Y-225S-4 37 368 245 200 48 2-Φ1.2540 4△1~12 24.1 145 246 190 240 370 117 948Y-225M-4 45 368 245 235 48 2-Φ1.3536 4△26.3 190 275 400 117 1018 Y-250M-4 55 400 260 240 48 4-Φ1.336 4△34.6 200 290 420 119 1056 Y-180L-4 22 290 187 220 48 2-Φ1.3028 2△14.2 100 261 130 260 350 79 836 Y-280S-4 75 445 300 240 60 4-Φ1.326 4△1~14 42.1 220 290 450 137 1128 Y-280M-4 90 445 300 325 60 5-Φ1.320 4△48.4 220 75 535 137 1298续表2型号极数功率(kw)定子铁心定子绕组腰圆形组合线模尖角形活络线模外径内径长度槽数线规n c-d c(mm)每槽线数接法绕组形式节距线重(kg)宽度(mm)长度(mm)宽度(mm)长度(mm)中心长(mm)端部长(mm)线模匝长(mm) (mm) D1D2D3L D L H A C1C2C3Y-90S-66 0.75 130 86 100 36 1-Φ0.6777 Y链式1~61.7 40 128 381Y-90L-6 1.1 130 86 120 36 1-Φ0.7563 Y 1.9 40 150 425 Y-100L-6 1.5 155 106 100 36 1-Φ0.8553 Y 2.0 40 136 397 Y-112L-6 2.2 175 120 110 36 1-Φ1.0644 Y 2.8 40 150 427 Y-132S-6 3.0 210 148 110 36 1-Φ0.901-Φ0.8538 Y 3.5 60 130 428Y-132M1-6 4.0 210 148 140 36 1-Φ1.0552 △ 4.0 60 160 508 Y-132M2-6 5.5 210 148 180 36 1-Φ1.2542 △ 5.2 60 200 588 Y-160M-6 7.5 260 180 145 36 1-Φ1.121-Φ1.1838 △7.1 80 165 580Y-160L1-6 11 260 180 195 36 4-Φ0.9528 △8.9 80 200 660 Y-180L-6 15 290 205 200 54 1-Φ1.5034 2△双叠式1~911.1 80 232 100 235 305 61 714Y-200L1-6 18.5 327 230 190 54 2-Φ1.1632 2△12.3 90 218 110 230 300 65 720 Y-200L2-6 22 327 230 220 54 2-Φ1.2528 2△13.8 90 268 110 260 330 65 780 Y-225M-6 30 368 260 200 54 3-Φ1.3528 2△23.8 100 245 124 250 340 76 804 Y-250M-6 37 400 285 225 72 3-Φ1.1628 3△双叠式1~1227.2 120 260 145 265 380 92 898Y-280S-6 45 445 325 215 72 3-Φ1.3526 3△34.4 160 265 385 100 930 Y-280M-6 55 445 325 260 72 3-Φ1.522 3△38.8 160 310 425 100 1020 Y-315S-6 75 520 375 300 72 3-Φ1.534 6△- 170 350 505 115 1160续表3型号极数功率(kw)定子铁心定子绕组腰圆形组合线模尖角形活络线模外径内径长度槽数线规n c-d c(mm)每槽线数接法绕组形式节距线重(kg)宽度(mm)长度(mm)宽度(mm)长度(mm)中心长(mm)端部长(mm)线模匝长(mm) (mm) D1D2D3L D L H A C1C2C3Y-132S-88 2.2 210 148 110 48 1-Φ1.1239 Y链式1~64.0 40 135 397Y-132M-8 3 210 148 140 48 1-Φ1.3031 Y 4.4 40 170 467Y-160M1-8 4 260 180 110 48 1-Φ1.2551 △ 6.3 60 140 470 Y-160M2-8 5.5 260 180 145 48 2-Φ1.039 △7.2 60 170 528 Y-160L-8 7.5 260 180 195 48 2-Φ1.16 30 △8.7 60 220 628Y-180L1-8 11 290 205 200 54 2-Φ0.946 2△双叠式1~79.9 60 231 74 235 290 45 650Y-200L-8 15 327 230 190 54 2-Φ1.540 2△11.9 80 204 80 230 290 50 660 Y-225S-8 18.5 368 260 165 54 2-Φ1.4 40 2△20.3 80 206 94 210 290 61 664 Y-225M-8 22 368 260 200 54 2-Φ1.534 2△21.9 80 246 94 250 330 61 744 Y-250M-8 30 400 285 225 72 3-Φ1.322 2△1~9 23.9 80 274 100 265 355 67 798Y-280S-8 37 445 325 215 72 2-Φ1.340 2△1~12 29.5 120 265 355 75 830Y-280M-8 45 445 325 260 72 2-Φ1.4534 2△24.7 120 310 400 75 920续表4型号极数功率(kw)定子铁心定子绕组腰圆形组合线模尖角形活络线模外径内径长度槽数线规n c-d c(mm)每槽线数接法绕组形式节距线重(kg)宽度(mm)长度(mm)宽度(mm)长度(mm)中心长(mm)端部长(mm)线模匝长(mm) (mm) D1D2D3L D L H A C1C2C3JO2-21-66 0.8 145 94 85 36 1-Φ0.6781 Y链式1~61.62 40 110 347JO2-22-6 1.11 145 94 115 36 1-Φ0.7761 Y 1.895 40 140 407 JO2-31-6 1.5 167 114 95 36 1-Φ0.8660 Y 2.28 60 104 397 JO2-32-6 2.2 167 114 135 36 1-Φ1.0442 Y 2.81 60 145 477 JO2-41-6 3 210 148 110 36 1-Φ1.2040 Y 3.44 60 135 458 JO2-42-6 4 210 148 140 36 1-Φ1.0455 △ 4.03 60 165 518 JO2-51-6 5.5 245 174 130 36 1-Φ1.2047 △ 4.70 65 165 534 JO2-52-6 7.5 245 174 170 36 1-Φ1.40 37 △ 5.81 65 205 614 JO2-61-6 10 280 200 175 54 2-Φ1.1222 △双叠式1~97.6 70 219 100 205 280 62 658JO2-62-6 13 280 200 220 54 2-Φ1.3518 △9.53 70 264 100 250 325 62 748 JO2-71-6 17 327 230 200 54 2-Φ1.5018 △11.5 90 222 110 230 310 67 728 JO2-72-6 22 327 230 250 54 2-Φ1.2028 2△13.42 80 290 110 280 360 67 828JO2-81-6 30 368 260 240 72 2-Φ1.2532 3△1~11 23.3 110 260 124 280 470 76 864JO2-82-6 40 368 260 310 72 2-Φ1.4524 3△27.20 124 350 420 76 1004 JO2-91-6 55 423 300 320 72 3-Φ1.4020 3△33.6 138 360 460 86 1064 JO2-92-6 75 423 300 420 72 2-Φ1.4030 6△39.8 138 460 500 86 1264续表5型号极数功率(kw)定子铁心定子绕组腰圆形组合线模尖角形活络线模外径内径长度槽数线规n c-d c(mm)每槽线数接法绕组形式节距线重(kg)宽度(mm)长度(mm)宽度(mm)长度(mm)中心长(mm)端部长(mm)线模匝长(mm) (mm) D1D2D3L D L H A C1C2C3JO2-41-88 2.2 210 148 110 48 1-Φ1.1237 Y链式1~63.40 60 116 421JO2-42-8 3.0 210 148 140 48 1-Φ1.3031 Y 4.39 60 146 131 JO2-51-8 4.0 245 174 130 48 1-Φ1.1248 △ 4.95 60 148 484 JO2-52-8 5.5 245 174 170 48 1-Φ1.3037 △ 5.95 65 180 564 JO2-61-8 7.5 280 200 175 54 1-Φ1.0458 2△双叠式1~77.58 50 194 74 205 260 46 544JO2-62-8 10 280 200 220 54 1-Φ1.2046 2△9.2 50 264 74 250 305 46 684 JO2-71-8 13 327 230 200 54 1-Φ1.3542 2△10.32 60 240 80 230 300 52 668 JO2-72-8 17 327 230 250 54 1-Φ1.56 34 2△12.8 60 290 80 280 350 52 768JO2-81-8 22 368 260 240 72 2-Φ1.3524 2△1~9 19.0 80 277 94 280 360 61 804JO2-82-8 30 368 260 310 72 2-Φ1.6220 2△26.6 94 350 430 61 944 JO2-91-8 40 423 300 320 72 2-Φ1.3034 4△30.9 104 360 400 71 1004 JO2-92-8 55 423 300 420 72 2-Φ1.5026 4△37.6 104 420 460 71 1124JO2-81-1010 17 368 260 240 60 2-Φ1.2534 2△1~617.8 65 270 74 280 350 46 744JO2-82-10 22 368 260 310 60 2-Φ1.4526 2△21.7 74 350 405 46 884 JO2-91-10 30 423 300 320 60 1-Φ1.4052 5△21.7 84 360 435 56 944 JO2-92-10 40 423 300 400 60 1-Φ1.6242 5△26.7 100 440 490 56 1104JO2系列电动机技术数据和线模使用参数型号极数功率(kw)定子铁心定子绕组腰圆形组合线模尖角形活络线模外径内径长度槽数线规n c-d c(mm)每槽线数接法绕组形式节距线重(kg)宽度(mm)长度(mm)宽度(mm)长度(mm)中心长(mm)端部长(mm)线模匝长(mm) (mm) D1D2D3L D L H A C1C2C3JO2-11-22 0.8 120 67 65 24 1-Φ0.6794 Y 同心式1~122~111.61 60 80 100 388 451JO2-12-2 1.1 120 67 85 224 1-Φ0.7772 Y 1.775 60 80 120 428 491JO2-21-2 1.5 145 82 75 18 1-Φ0.8380 Y 交叉式2(1~9)1(1~8)1.805 95 100 92 483 498JO2-22-2 2.2 145 82 100 18 1-Φ0.9360 Y 1.88 95 100 117 526 542JO2-31-2 3 167 94 95 24 1-Φ1.1241 Y同心式1~122~112.71 95 120 120 538 617JO2-32-2 4.0 167 94 125 24 1-Φ0.9656 △ 3.02 95 120 150 598 677 JO2-41-2 5.5 210 114 110 24 2-Φ0.9353 △ 5.76 120 145 132 625 720 JO2-42-2 7.5 210 114 135 24 2-Φ1.08 43 △ 6.77 120 145 158 625 770 JO2-51-2 10 245 136 120 24 2-Φ1.3540 △10.4 120 145 170 708 834 JO2-52-2 13 245 136 160 24 3-Φ1.2532 △11.22 120 145 230 788 914JO2-61-2 17 280 155 155 30 1-Φ1.4550 2△双叠式1~11 9.15 140 195 158 195 350 110 830JO2-71-2 22 327 182 155 36 4-Φ1.3520 △1~13 17.92 180 195 385 130 910JO2-72-2 30 327 182 200 36 4-Φ1.6016 △21.8 180 250 440 130 1020 JO2-82-2 40 368 210 240 36 2-Φ1.5626 2△29.8 202 280 540 155 1180JO2-91-2 55 423 245 260 42 4-Φ1.5620 2△1~15 38.7 234 300 570 177 1308JO2-92-2 75 423 245 300 42 5-Φ1.5616 2△42.7 234 340 610 177 1388 JO2-93-2 100 423 245 365 42 7-Φ1.5612 2△48.9 234 400 670 177 1508JO2-11-44 0.6 120 75 85 42 1-Φ0.57115 Y1~61.217 50 100 357JO2-12-4 0.8 120 75 100 24 1-Φ0.6796 Y链式1.52 50 115 387JO2-21-4 1.1 145 90 85 24 1-Φ0.7280 Y 1.445 60 95 378 JO2-22-4 1.5 145 90 115 24 1-Φ0.8362 Y 1.715 60 125 438续表1型号极数功率(kw)定子铁心定子绕组腰圆形组合线模尖角形活络线模外径内径长度槽数线规n c-d c(mm)每槽线数接法绕组形式节距线重(kg)宽度(mm)长度(mm)宽度(mm)长度(mm)中心长(mm)端部长(mm)线模匝长(mm) (mm) D1D2D3L D L H A C1C2C3JO2-31-44 2.2 167 104 95 36 1-Φ0.9641 Y交叉式2(1~9)1(1~8)2.27 60 65 124 432 448JO2-32-4 3.0 167 104 135 36 1-Φ1.1231 Y 2.74 60 65 164 512 528 JO2-41-4 4.0 210 136 100 36 1-Φ1.052 △ 3.55 95 100 100 492 508 JO2-42-4 5.5 210 136 125 36 1-Φ1.1242 △ 3.96 95 100 125 544 560 JO2-51-4 7.5 245 162 120 36 2-Φ1.0 38 △ 6.08 95 100 132 563 578 JO2-52-4 10 245 162 160 36 2-Φ1.1229 △ 6.56 95 100 172 643 658 JO2-61-4 13 280 182 155 36 1-Φ1.2554 2△双叠式1~87.58 100 183 125 190 274 75 680JO2-62-4 17 280 182 190 36 1-Φ1.45 42 2△8.75 100 218 125 225 309 75 750JO2-71-4 22 327 210 175 36 2-Φ1.2542 2△1~9 14.05 140 194 160 230 320 92 828JO2-72-4 30 327 210 235 36 2-Φ1.5032 2△17.7 160 300 390 92 968 JO2-82-4 40 368 245 275 48 3-Φ1.4022 2△1~11 24.4 170 315 435 104 1046 JO2-91-4 55 423 280 260 60 2-Φ1.5034 4△1~13 37.1 197 300 450 120 1080JO2-92-4 75 423 280 340 60 3-Φ1.4526 4△链式1~13 45.5 197 380 530 120 1240JO2-93-4 100 423 280 380 60 4-Φ1.4022 4△50.8 197 420 570 120 1320。
