钢结构连廊施工方案钢结构连廊施工方案1.项目背景1.1 项目概述本项目是针对某建造物的连廊进行钢结构施工的方案制定。
1.2 施工目标本方案的施工目标是确保连廊的安全、可靠，与建造物整体结构相协调。
2.施工准备2.1 方案制定在施工前，需要制定详细的施工方案，包括施工步骤、工作计划、工程量清单等。
2.2 施工人员培训钢结构施工需要熟练的操作技能和合理的施工安排，因此施工人员应接受专业培训。
2.3 施工材料准备准备所需的钢材、连接件、焊接材料等施工所需材料，并进行检查和入库。
3.安全措施3.1 施工现场安全设置施工围挡，标明施工区域，确保施工现场的安全性，保护周围人员和设施的安全。
3.2 个人防护施工人员应佩戴安全帽、防护鞋等个人防护用品，遵守安全操作规范。
3.3 施工设备安全对使用的吊装设备、焊接设备等进行定期维护和检查，确保其正常运行并符合安全标准。
4.施工步骤4.1 地基处理对连廊所在的地基进行清理、夯实等处理，确保地基承载能力满足要求。
4.2 钢结构制作按照设计图纸进行钢结构的制作，包括钢柱、钢梁、钢板等，确保尺寸和质量符合要求。
4.3 焊接采用焊接工艺将钢结构进行连接，并进行焊缝的检查和质量控制。
4.4 安装将制作好的钢结构部件进行吊装和安装，确保连接坚固和位置准确。
4.5 补强处理根据钢结构的实际情况，在需要的地方进行补强处理，确保连廊的稳定性和安全性。
4.6 防腐防火处理对钢结构进行防腐防火处理，延长结构使用寿命和提高耐火性能。
5.施工进度计划根据施工实际情况，制定施工进度计划，确保施工进度的准确控制和任务的按时完成。
6.质量控制6.1 施工检查对施工过程进行定期检查，确保施工质量和安全。
6.2 质量验收按照像关标准进行质量验收，确保连廊的质量符合要求。
7.附件本文档所涉及附件如下：附件1：设计图纸附件2：工程量清单附件3：安全操作规范8.法律名词及注释本文档所涉及的法律名词及注释如下：法律名词1：具体注释1法律名词2：具体注释2。
钢结构连廊施工方案流程钢结构连廊施工方案流程钢结构应研究高强度钢材，大大提高其屈服点强度;此外要轧制新品种的型钢，例如H型钢(又称宽翼缘型钢)和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
下面店铺为大家分享钢结构连廊施工方案流程，欢迎大家阅读浏览。
综合说明及工程概况该室内悬挑钢结构连廊位于华能农安生物热电厂锅炉房内，为便于窗户开启及关闭而增设东、西边悬挑钢结构连廊通道，连廊长约为35.00米，悬挑宽度为0.9米，连廊底标高为21.00米，连廊建筑面积约为63.00㎡(其做法见附图)，该钢结构连廊安全等级为二级，耐火等级为二级，主材构件材质为Q345和Q235型钢。
锅炉房西侧在标高21.8米处、东侧在标高21.8m和18.8m处的原来固定玻璃窗拆除改为90系列塑钢带纱推拉窗(做法见07J604标准图集)，带纱塑钢窗面积约为129.6㎡。
施工准备1、组织有关工程管理和技术人员对图纸进行会审。
对图纸不明确及施工中有困难的地方，要作好变更鉴证手续。
2、根据施工图纸结合本单位的设备和技术条件，制定出工程的施工方案，并提出材料计划。
3、对钢结构、塑钢窗工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。
4、钢结构、塑钢窗工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。
5、在钢结构、塑钢窗工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。
6、钢结构塑钢窗进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。
施工进度安排根据华能农安生物热电厂情况，结合工程实际难度。
其具体安排及节点进度控制如下：施工准备2天———材料采购及加工厂下料制作5天———现场搭脚手架2天———连廊现场组装，焊接5天———连廊上塑钢窗制作及安装6天，全面完成交付共20天。
钢结构连廊提升施工方案一、施工方案概述本方案旨在提供钢结构连廊的完整提升施工流程，确保施工过程的安全、高效和质量控制。
方案遵循现行国家标准和行业规范，确保施工质量符合设计要求和相关法律法规。
二、施工前准备场地清理：确保施工区域无障碍物，满足施工需要。
基础检查：对连廊基础进行全面检查，确保符合设计要求。
技术人员培训：对施工人员进行安全教育和技术交底，确保施工过程符合方案要求。
三、材料采购与准备钢材选择：按照设计要求选择合适的钢材，确保其质量和性能。
连接件和紧固件：准备充足的连接件和紧固件，确保连廊结构的稳定性和安全性。
防护材料：准备必要的防护材料，如防锈漆、防火涂料等。
四、连廊分解与组装分解设计：根据连廊的结构特点，制定详细的分解方案。
预制加工：对钢材进行切割、打孔、焊接等预处理工作。
现场组装：按照分解方案在现场进行组装，确保各部件之间的连接牢固可靠。
五、连廊安装与固定提升设备选择：根据连廊的重量和尺寸选择合适的提升设备。
安装顺序：制定详细的安装顺序，确保施工过程的顺利进行。
固定措施：采用可靠的固定措施，确保连廊在提升过程中的稳定性。
六、安全设施与措施安全警示标识：在施工现场设置明显的安全警示标识。
安全防护措施：采取必要的安全防护措施，如安装安全网、设置警戒线等。
应急预案：制定应急预案，确保在突发情况下能够及时应对。
七、工期与人力资源工期规划：根据施工任务量和施工条件制定合理的工期计划。
人力资源配置：根据施工需要配置足够的人力资源，确保施工过程的顺利进行。
八、质量与验收标准质量要求：确保施工质量符合设计要求和相关标准。
验收流程：制定详细的验收流程，确保每个施工环节都经过严格的质量检查。
验收标准：按照相关标准和规范进行验收，确保连廊的质量和安全性。
本施工方案为钢结构连廊提升施工提供了全面的指导和保障，确保施工过程的顺利进行和质量达标。
在施工过程中，应严格按照方案要求执行，确保施工安全和施工质量。
钢结构连廊提升施工方案1. 引言钢结构连廊是指连接两个或多个建筑物之间的廊道，旨在提供便利的通行和交流方式。
为了确保连廊的稳固和安全性，连廊的提升施工方案需要经过详细的规划和设计。
在本文档中，将提出一个钢结构连廊提升施工方案，包括施工前期准备工作、具体施工步骤以及安全措施等内容。
2. 施工前期准备工作2.1 安全评估在施工前，需要对原有连廊的安全性进行评估。
这包括评估连廊的承重能力、结构强度以及存在的安全隐患等。
评估结果将有助于确定提升施工方案的具体要求。
2.2 施工方案制定根据安全评估的结果和实际需要，制定钢结构连廊提升施工方案。
方案需要包括具体的施工步骤、使用的设备和工具、工期和人力资源等。
2.3 材料准备根据施工方案确定所需材料清单，并进行采购和准备。
材料包括钢结构构件、连接件、螺栓等。
确保材料的质量和数量满足施工的要求。
3. 施工步骤3.1 施工现场准备在施工前，需要对施工现场进行清理和准备。
确保施工区域干净、整洁，并为施工人员提供必要的安全设施和工具。
3.2 原连廊分解根据施工方案，将原连廊逐步分解为较小的构件。
这需要使用适当的工具和设备，确保分解过程中不影响周围建筑物的安全。
3.3 新连廊组装根据施工方案和分解的构件，开始组装新的钢结构连廊。
在组装过程中，需要确保构件的准确位置以及连接点的稳固。
3.4 连廊安装组装完成后，将新连廊逐步安装到原位置。
这需要使用起重设备和辅助工具，确保连廊的准确安装和拼接。
同时，需要注意施工人员的安全。
3.5 吊装和固定完成连廊安装后，使用吊装设备对连廊进行临时固定。
然后，逐步调整连廊的位置，确保其水平和垂直度。
最后，使用螺栓等连接件对连廊进行永久固定。
3.6 收尾工作在连廊提升施工完成后，进行收尾工作。
包括清理施工现场、修复可能存在的损坏，并进行最终的安全检查和验收。
4. 安全措施4.1 施工人员安全施工现场需要设置警示标志，并提供必要的安全设施，如安全帽、反光衣、防护眼镜等。

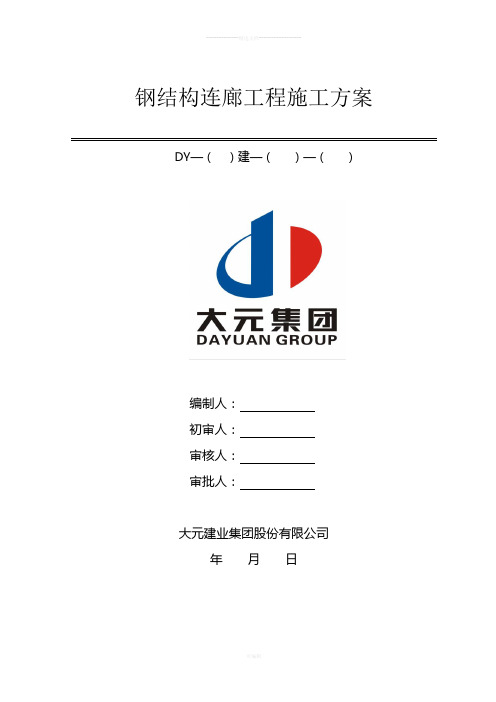

钢结构连廊工程施工方案DY—（）建—（）—（）编制人：初审人：审核人：审批人：大元建业集团股份有限公司年月日目录第1章编制说明及编制依据 (1)第1节编制依据 (1)第2节编制说明 (1)第2章工程概况及工程特点 (3)第1节工程特点 (3)第2节工程概况 (4)第3章施工部署 (5)第1节指导方针 (5)第2节质量及工期目标.......................................................................... (5)第3节主要技术经济指标 (5)第4节劳动力的配备 (6)第4章施工方案 (8)第1节制作工艺流程图框 (8)第2节钢结构制作施工 (9)第3节钢结构安装施工 (13)第5章质量保证措施 (17)第1节建立质量管理机构 (17)第2节技术保证措施 (17)第3节制作质量控制 (18)第4节防变形措施 (18)第5节装配质量检验 (18)第6章安全施工及文明施工措施 (20)第一节安全管理制度第二节用电安全措施第三节安全技术措施第一章编制说明及编制依据第一节编制依据一、编制依据1、建设单位提供的招标文件及图纸。
2、工程地理位置、交通和现场踏勘情况。
3、本公司的技术素质及施工能力。
二、施工工艺规范及技术标准本项目的施工工艺规范及技术标准编制依据主要有：1、【钢结构设计规范】（GB50017-2003）。
2、【建筑结构荷载规范】（GB5009-2012）。
3、【建筑抗震设计规范】（GB50011-2010）。
4、【建筑地基基础设计规范】（GB50007-2012）。
5、【钢结构工程施工质量验收规范】（GB50205-2001）。
未详事宜，均按中华人民共和国现行有关法规及标准执行。
第二节编制说明1、本投标施工组织设计严格按照工程招标范围和招标文件对施工组织设计的要求进行编制。
2、根据本工程设计特点、功能要求，本着对业主资金的合理利用，以及对工程质量的负责，我们的编制原则是“科学、合理、优质、高效”。
钢结构连廊施工方案1. 引言钢结构连廊是一种常见的建筑结构形式，具有轻质、高强度、施工快速等优点，因此在建筑中得到广泛应用。
本文将介绍钢结构连廊的施工方案，包括施工前的准备工作、施工过程及注意事项。
2. 施工前准备工作•设计与规划：钢结构连廊的设计和规划需要满足建筑设计要求，并考虑连廊的尺寸、位置和连接方式等因素。
•材料准备：在施工前需要准备好所需的钢材和连接件，确保其符合要求，并进行质量检测。
•施工方案编制：编制详细的施工方案，包括施工工序、方法和步骤等，确保施工的顺利进行。
3. 施工过程3.1 地基处理在施工前需要对连廊的地基进行处理，包括地基的平整、夯实和防水处理等，以确保地基的稳定性和承重能力。
3.2 支撑搭设在地基处理完成后，进行支撑的搭设，以支持连廊的施工。
可以采用临时支撑架或者脚手架等方式进行支撑。
3.3 钢结构安装•测量与标定：根据设计要求，进行精确的测量和标定，确保钢结构的安装位置和高度符合要求。
•预制或组装：根据设计要求，将钢结构进行预制或组装，并进行焊接或螺栓连接等操作。
•吊装与安装：采用吊车或起重设备将钢结构吊装到适当的位置，并进行精确的安装和固定。
3.4 钢结构连接钢结构连接是连廊施工的重要环节，需要保证连接的稳固性和安全性。
可以采用焊接、螺栓连接或者组合连接方式，根据具体要求进行连接。
3.5 防腐处理为了保护钢结构连廊的耐久性和美观性，需要进行防腐处理。
可以采用喷涂、刷涂或者热浸镀等方式进行防腐处理。
3.6 安全检测与验收在施工完成后，需要进行安全检测和验收，以确保连廊满足安全要求和设计规范。
包括连廊的结构稳定性、承载能力和防火性能等方面的测试和评估。
4. 施工注意事项•安全第一：施工过程中要严格遵守安全规范，佩戴个人防护用品，确保施工人员的安全。
•施工质量控制：监督施工过程，严格控制施工质量，确保钢结构连廊的安全可靠。
•天气条件：有需要时应根据天气情况采取相应的施工措施，以确保施工质量和进度。
一、综合说明及工程概况该室外钢结构连廊位于浏阳市中医院内,为新建门诊医技大楼与原住院楼之间的连接通道,连廊跨度为14。
199米.连廊底标高为11。
40米。
顶标高14.700米，连廊建筑面积为43.84㎡，连廊两端各设一个1500mm×2100mm的甲级防火门。
连廊侧面为铝塑板和90系列固定玻璃窗，连廊结构采用空间相交平面矩形钢管行架结构体系，桁架支撑于楼面钢筋砼牛腿上，桁架节点采用钢管之间直接相贯焊接节点.该钢结构连廊安全等级为二级,耐火等级为二级，屋面防水等级为二级。
主材构件材质为Q345和Q235型钢。
二.施工准备1。
组织有关工程管理和技术人员对设计图纸进行会审。
对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。
2. 根据施工图纸结合本单位的设备和技术条件,制定出工程的主体施工方案，并提出材料计划。
3。
对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全.4. 钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。
5。
在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底,预防发生安全和质量事故。
6. 钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。
7. 现场吊装前，应在柱脚埋件上弹好十字线，同时将标高控制点设置好。
现场场地应平整夯实，没有积水，并且要预留车道.三．施工进度安排根据医技大楼的土建建设情况，结合中医院招标书的工期要求该连廊工程计划在45天内完成任务.其具体安排及节点进度控制如下：施工准备2天—-—材料采购及加工厂下料制作15天———现场搭满堂架及老住院楼牛腿植筋5天-——现场组装，焊接8天-——连廊上门窗安装及屋顶砼等附属工作，全面完成交付共15天。
四。
劳动力计划本工程根据实际情况，及时调配现场劳动力，按照工种、级别及项目内容充实配备,总计划派调各工种劳动力如下：下料工4人、组装工4人、焊工4人、土建植筋、浇砼牛腿等8人、架子工3人、油漆工2人、门窗安装4人、屋顶砼浇捣4人、板材安装焊接5人。
钢结构连廊项目施工方案工程钢结构连廊编制人：审核人：批准人：施工方案工程有限公司年月日一、工程概况该钢结构连廊位于XXX，为便于主楼与南住院楼通行方便而增设。
连廊长约为米，宽度为米，高度为米，建筑面积约为㎡。
该钢结构连廊的安全等级为三级，抗震等级为三级。
主要材质为型钢和镀锌构件，顶部为厘米厚阳光板，连廊两侧有防腐木坐凳。
二、施工准备1.组织有关工程管理和技术人员对图纸进行会审。
对图纸不明确及施工中有困难的地方，要作好变更签证手续。
2.根据施工图纸结合本单位的设备和技术条件，制定出工程的施工方案，并提出材料计划。
3.对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。
4.钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。
5.在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。
6.钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。
三、现场平面布置与安排对施工现场进行围挡，派专人值班，保证现场过往人员和车辆的安全。
具体详见下图。
四、施工进度安排根据XXX现场情况，结合工程实际难度，具体安排及节点进度控制如下：施工准备天———基坑放线天———基坑开挖天（含钢筋）———基础墩混凝土浇筑（安装预埋件）天———材料采购及加工厂下料制作天———连廊现场组装，焊接天———连廊上阳光板制作及安装天———防腐木凳制作安装天———清理垃圾天，全面完成交付共天。
五、劳动力计划根据本工程实际情况，及时调配现场劳动力，按照工种、级别及项目内容充实配备。
总计划派调各工种劳动力如下：下料工人、组装工人、焊工人、油漆工人、零工人。
六、主要施工机械准备现场配备电弧焊机台，氧焊氧割设备一套，吨吊车一台，水准仪、经纬仪各一台，摇钻、手电钻、砂轮切割机、电镐、路面切割机各一台。
钢结构廊架工程施工方案目录一、前言 (2)1.1 编制依据 (2)1.2 工程概况 (3)二、施工准备 (4)2.1 材料准备 (5)2.2 机具设备准备 (6)2.3 劳动力组织 (7)三、钢结构制作与安装 (8)3.1 钢结构制作 (9)3.1.1 制作工艺 (11)3.1.2 制作要点 (11)3.2 钢结构安装 (12)3.2.1 安装流程 (14)3.2.2 安装要点 (15)四、钢结构紧固连接 (16)4.1 紧固件选择 (17)4.2 连接方式选择 (18)4.3 连接质量检查 (19)五、钢结构涂装 (20)5.1 涂装材料选择 (21)5.2 涂装工艺 (23)5.3 涂装质量检查 (23)六、工程验收与移交 (24)6.1 工程验收标准 (25)6.2 工程验收程序 (27)6.3 工程移交 (28)七、安全防护与文明施工 (29)7.1 安全防护措施 (29)7.2 文明施工管理 (31)八、施工进度计划与资源配置 (31)8.1 施工进度计划 (32)8.2 资源配置计划 (33)九、风险评估与应对措施 (34)9.1 风险因素识别 (35)9.2 风险应对措施 (36)一、前言钢结构廊架作为现代化建筑领域的一种重要结构形式，以其独特的优势在各类公共建筑、园林景观、工业厂房等场所得到了广泛应用。
随着科技的进步和建筑行业的飞速发展，对钢结构廊架工程施工方案的要求也日益提高。
为了确保钢结构廊架的安全、稳定、美观和经济性，本施工方案将详细阐述施工准备、工艺流程、材料设备、施工安全、质量控制等方面的内容，为实际工程提供科学、合理的施工指导。
1.1 编制依据国家相关法律法规：《中华人民共和国建筑法》、《中华人民共和国安全生产法》、《中华人民共和国合同法》等。
建筑行业规范：《建筑设计规范》、《建筑结构荷载规范》、《建筑施工安全检查标准》等。
钢结构设计规范：GB《钢结构设计标准》、GBT《钢结构工程施工质量验收规范》等。
工程钢结构连廊施工方案编制人：审核人：批准人：工程有限公司年月日一、工程概况该钢结构连廊位于，为便于主楼与南住院楼通行方便而增设，连廊长约为米，宽度为米，高度为米，连廊建筑面积约为㎡，该钢结构连廊安全等级为三级，抗震等级为三级，主材构件材质为型钢，镀锌构件，顶部为厘米厚阳光板，连廊两侧有防腐木坐凳。
二、施工准备、组织有关工程管理和技术人员对图纸进行会审。
对图纸不明确及施工中有困难的地方，要作好变更签证手续。
、根据施工图纸结合本单位的设备和技术条件，制定出工程的施工方案，并提出材料计划。
、对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。
、钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。
、在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。
、钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。
三、现场平面布置与安排对施工现场进行围挡，派专人值班，保证现场过往人员和车辆的安全，具体详见下图四、施工进度安排根据邢台医专第二附属医院现场情况，结合工程实际难度。
其具体安排及节点进度控制如下：施工准备天———基坑放线天———基坑开挖天（含钢筋）———基础墩混凝土浇筑（安装预埋件）天———材料采购及加工厂下料制作天———连廊现场组装，焊接天———连廊上阳光板制作及安装天———防腐木凳制作安装天———清理垃圾天，全面完成交付共天。
五、劳动力计划根据本工程实际情况，及时调配现场劳动力，按照工种、级别及项目内容充实配备，总计划派调各工种劳动力如下：下料工人、组装工人、焊工人、油漆工人、零工人。
六、主要施工机械准备现场配备电弧焊机台，氧焊氧割设备一套，吨吊车一台，水准仪、经纬仪各一台，摇钻、手电钻、砂轮切割机、电镐、路面切割机各一台。
凤凰城R2地块商业三四期连廊施工方案凤凰城R2地块商业三、四期工程钢结构连廊施工方案江苏启安建设集团有限公司2017年 8 月 23日江苏启安建设集团有限公司0凤凰城R2地块商业三四期连廊施工方案目录一工程概况 (3)1、工程基本概况 (3)2、编制依据 (3)3、主要材料及质量要求 (4)二、主要施工方案 (4)1、结构安装 (4)2、高强螺栓连接的施工 (12)3、压型钢板的安装及栓钉焊接施工 (13)三确保工程质量的技术组织措施 (14)1、质量目标、质量保证原则 (14)2 、质保体系 (15)4、钢结构施工质量控制措施 (19)四确保安全生产的技术组织措施 (22)1、安全管理目标 (22)2、安全保证体系 (22)3、施工中严格执行以下有关安全规程的要求 (23)4、安全生产措施 (23)5、安全保证措施 (26)6、汽车吊使用注意事项 (26)五确保文明施工及环境保护的组织措施 (30)江苏启安建设集团有限公司1凤凰城R2地块商业三四期连廊施工方案1、文明施工管理体系 (30)2、文明施工保证措施 (31)六确保工期的技术组织措施 (32)1、施工进度计划 (32)2、进度计划保证措施 (32)七项目经理部组成人员 (34)八施工机械配备和材料投入计划 (35)1、施工机械计划安排 (35)2、机械调度计划的保证措施 (35)3、施工机械的维护和保养 (36)九施工总平面布置图 (36)1、总平面图布置 (36)2、材料堆放 (36)3、污水、垃圾处理 (37)江苏启安建设集团有限公司2凤凰城R2地块商业三四期连廊施工方案一工程概况1、工程基本概况1.1 工程名称：商业R2三四期钢结构连廊。
1.2 建筑结构形式：连廊为钢框架结构高为：5.55m建设单位：苏州隽御地产有限公司设计单位：中衡设计集团股份有限公司监理单位：安徽省建设监理有限公司总包单位：常州利骏建筑工程有限公司分包单位：江苏启安建设集团有限公司1.3本项目位于苏州工业园区锦溪街，东邻凤凰城小区，西靠锦溪苑小区，南临凤凰新天地广场，北接中新大道。
本钢结构连廊工程为连接42#楼、43#楼商业之间的连廊。
2、编制依据2.1《工程测量规范》GB 50026-20072.2《钢结构工程施工及验收规范》GB50205-20012.3《钢结构焊接规范》（GB50661-2011）。
2.4《建筑施工安全检查标准》JGJ59-20112.5《涂装前钢材表面锈蚀等级及除锈等级》GBT 8923.2-20082.6《施工现场临时用电安全技术规范》JGJ46-052.7《建筑机械施工安全技术规程》JGJ33-20122.8现行的国家有关安全规范江苏启安建设集团有限公司3凤凰城R2地块商业三四期连廊施工方案3、主要材料及质量要求3.1、连廊基础为独立基础，钢柱、主钢梁为焊接箱型钢，次梁为焊接H型钢，钢柱、钢梁均除锈、除油污后进行热镀锌处理，镀锌量不少于275g/㎡。
3.2 钢结构主体材质：GZ、GL采用Q345B钢，地脚螺栓采用Q235B钢，底模采用热镀锌压型板。
3.3 对接焊缝的焊缝质量不低于二级，节点板均切角25x25，高强度螺栓标为10.9级摩擦型连接高强度螺栓，连接接触面的处理采用钢丝刷清除浮锈；抗滑移系数不小于0.35。
二、主要施工方案1、结构安装1.1施工准备A、钢结构的制作和安装应符合施工图设计的要求,当需要修改设计时,应取得原设计单位同意,并应签署设计变更文件。
B、钢结构工程施工前,制作和安装单位应按施工图设计的要求,编制制作工艺和安装施工方案。
C、钢结构的安装,应根据工艺要求和施工方案进行,并应实行工序检验,当上道工序合格后,下道工序方可施工。
D、钢结构工程施工及验收,应使用经计量检定合格的检测器具,并应按有关规定操作,制作、安装和质量检查所用的钢尺等检测器具应具有相应的精度，相关检测部门检测合格后方可使用。
E、施工图纸及其它技术文件齐全，施工图已经会审，技术人员已向有关施工人员进行技术交底。
a)材料齐备，劳动力安排合理。
b)安装前，基础已交接并验收合格。
c)现场应具备满足施工要求的施工场地，起重机、电焊机等生产设备、设江苏启安建设集团有限公司4凤凰城R2地块商业三四期连廊施工方案施，施工现场道路畅通，场地平坦，电力满足要求。
d)参加施焊的焊工必须有相应位置的焊工合格证，经现场业主实际考核合格后，特殊工种必须持证上岗。
1.2、施工流程图连廊钢结构为厂家成品到货，并进行自检，自检合格后上报总包方及监理方进行共检。
管廊地脚螺栓验收合格后，用预埋板找平到设计标高。
安装钢柱，将柱子初步找正后进行焊接。
安装横梁钢结构，横梁和立柱间利用螺栓连接。
对钢结构进行找正，测量垂直度、轴线、对角线等各项尺寸，对超出规范和图纸要求部位进行校正。
当所有钢结构安装完毕，进行整体测量。
测量合格后，对各部位图纸中要求焊接部位进行焊接，焊接过程中，注意焊接变形。
施工准备→基础交接→构件验收→预埋板找平→钢柱安装→揽风绳固定→主钢梁安装→安装螺栓连接→次钢梁安装→安装螺栓连接→整体校正→连接处焊接→压型板安装→验收1.3主要工序的施工方法及要求（1）材料检验a、钢结构半成品件应具有产品合格证。
钢材应附有质量证明文件，力学性能应符合现行《碳素结构钢》GB700或《低合金结构钢》GB1591的规定，如对钢材质量有疑议时应复验，复验合格后方可使用。
B、钢结构所用的钢材、焊接材料和连接材料均应做外观检查，不得有严重的变形、锈蚀和损伤，当钢材表面有麻点或划痕等缺陷时，钢结构成品件表面锈蚀、划痕的深度不得大于0.5mm且不大于钢材厚度负偏差值的一半。
C、普通螺栓和钢结构所用焊接材料均应附有质量证明文件，并符合设计文件要求。
D、收到的所有构件、配件等均须有合格证明书、设备到货后要核对实物与设计图纸及质量证明书相符。
E、按照到货装箱单核对到货的数量、规格与装箱单中是否一致并检查到货的表面质量，检查到货规格、数量是否满足图纸中的要求。
F、钢结构组件到达现场后，核对钢结构的尺寸与图纸是否相符，钢结构的表面不得有大面积的损坏。
江苏启安建设集团有限公司5凤凰城R2地块商业三四期连廊施工方案G、钢构件的堆放◇钢构件堆放要减少钢材的变形和锈蚀，节约用地，也要使钢材提取方便。
◇钢构件露天堆放，堆放场地要平整，并高于周围地面，四周有排水沟，雪后易于清扫。
堆放时尽量使钢材截面的背面向上或向外，以免积水。
◇堆放时每隔5～6层放置楞木，其间距以不引起钢材明显的弯曲变形为宜。
楞木要上下对齐，在同一垂直平面内。
◇为增加堆放钢构件的稳定性，可使钢构件互相勾连，或采取其它措施。
这样，钢构件的堆放高度可达到所堆宽度的两倍；否则，钢构件堆放高度不应大于其宽度。
一堆内上、下相邻的钢材须前后错开，以便在其端部固定标牌和编号。
◇钢构件的标牌应定期检查。
选用钢构件时，要顺序寻找，不要乱翻。
◇考虑材料堆放时便于搬运，要在料堆之间留有一定宽度的通道以便运输。
（2）焊接A、焊接及焊接检验(1)钢结构焊接采用二氧气体保护电弧焊。
(2)焊接前将坡口表面及两侧25mm以内的油污、铁锈等杂物清理干净。
施焊前焊工要检查坡口的组对质量，组对质量不合格的坡口，焊工拒绝焊接。
(3)焊接时在焊道内引弧，不得在母材上引弧。
亦可利用引弧板引弧。
(4)焊接工艺严格地按照焊接工艺评定规程执行，焊工不得私自修改焊接方法或焊接工艺参数；(5)一道焊缝应一次连续完成，如因特殊原因中断焊接，下次开始焊接前要仔细检查原来的焊道是否出现裂纹，如出现裂纹，处理完毕后方能进行焊接工作。
(6)焊接结束后将焊缝表面的药皮、焊渣、飞溅清理干净，进行焊缝外观质量检验，要求焊缝外观成型良好，焊缝表面不得有裂纹、气孔、夹渣、弧坑等缺陷。
(7) 图纸中要求，焊缝表面检验合格后进行无损检测,对接焊缝进行超声波探伤。
(8)焊缝返修：现场无损检测发现有不合格缺陷时应按要求进行进行返修，返修后重新进行探伤，当焊缝同一部位返修次数超过两次，需制订专门的焊缝返修工艺并报业主、江苏启安建设集团有限公司6凤凰城R2地块商业三四期连廊施工方案监理及焊接工程师批准；(9) 焊接材料应按规定进行检验、保管、烘干、发放和回收，对不同材质、不同牌号的焊接材料要分类存放，妥善保管。
B、对首次采用的钢材、焊接材料、焊接方法等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。
焊接工艺评定应按国家现行的《建筑钢结构焊接规程》和《钢制压力容器焊接工艺评定》的规定进行。
C、针对所焊材料进行焊接工艺评定和焊工考试，焊工必须具备合格证方可从事焊接工作。
合格证应注明施焊条件，有效期限。
焊工停焊时间不得超过6个月；焊工应经过考试并取得合格证后方可从事焊接工作。
D、焊条在使用前应清除油污、铁锈。
焊接时,不得使用药皮脱落或焊芯生锈的焊条。
E、焊条使用前应按产品说明书规定的烘焙时间和温度进行烘焙。
低氢型焊条经烘焙后应放入保温筒内，随用随取。
F、施焊前，焊工应复查焊件接头质量和焊区的处理情况，当不符合要求时，应经修整合格后方可施焊。
G、定位焊所采用的焊接材料型号，应与焊件材质相匹配；焊缝厚度不宜超过设计焊缝厚度的2/3，且不应大于8mm，焊缝长度不宜小于25mm，定位焊位置应布置在焊道以内，并应由持合格证的焊工施焊。
H、多层焊接宜连续施焊，每一层焊道焊完后应及时清理检查，清除缺陷后再焊。
I、焊成凹形的角焊缝，焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝，不得在其表面留下切痕。
J、焊接完毕，焊工应清理焊缝表面的熔渣及两侧的飞溅物，检查焊缝外观质量。
K、对接接头、 T 形接头、角接接头、十字接头等对接焊缝及对接和角接组合焊缝,应在焊缝的两端设置引弧和引出板,其材质和坡口形式应与焊件相同。
引弧和引出的焊缝长度手工电弧焊应大于20cm。
焊接完毕应采用气割切除引弧和引出板,并修磨平整,不得用锤击落。
要求熔透的对接和角接组合焊缝，其焊脚尺寸不应小于t/4（t为垂直钢板厚度）。
;重级工作制和起重量大于或等于 50t 的中级工作制吊车梁腹板与上翼缘的连接焊缝的焊脚尺寸为 t/2,且不应大于江苏启安建设集团有限公司7凤凰城R2地块商业三四期连廊施工方案10mm 。
L、角焊缝转角处宜连续绕角施焊,起落弧点距焊缝端部宜大于10.0mm, 角焊缝端部不设置引弧和引出板的连续焊缝, 起落弧点距焊缝端部宜大于 10.0mm,弧坑应填满。
M、除注明外,构件均搭接满焊,焊缝厚度不小于两相焊较薄焊件厚度,且不小于6mm。
N、局部探伤的焊缝，有不允许的缺陷时，应在该缺陷两端的延伸部位增加探伤长度，增加的长度不应小于该焊缝长度的10％，且不应小于200mm；当仍有不允许的缺陷时，应对该焊缝百分之百探伤检查。
