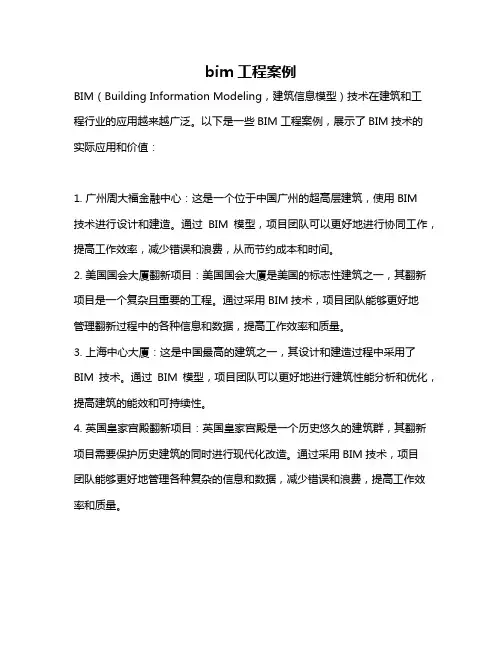

BIM（Building Information Modeling，建筑信息模型）技术在建筑和工
程行业的应用越来越广泛。

以下是一些BIM工程案例，展示了BIM技术的实际应用和价值：
1. 广州周大福金融中心：这是一个位于中国广州的超高层建筑，使用BIM
技术进行设计和建造。

通过BIM模型，项目团队可以更好地进行协同工作，提高工作效率，减少错误和浪费，从而节约成本和时间。

2. 美国国会大厦翻新项目：美国国会大厦是美国的标志性建筑之一，其翻新项目是一个复杂且重要的工程。

通过采用BIM技术，项目团队能够更好地
管理翻新过程中的各种信息和数据，提高工作效率和质量。

3. 上海中心大厦：这是中国最高的建筑之一，其设计和建造过程中采用了BIM技术。

通过BIM模型，项目团队可以更好地进行建筑性能分析和优化，提高建筑的能效和可持续性。

4. 英国皇家宫殿翻新项目：英国皇家宫殿是一个历史悠久的建筑群，其翻新项目需要保护历史建筑的同时进行现代化改造。

通过采用BIM技术，项目
团队能够更好地管理各种复杂的信息和数据，减少错误和浪费，提高工作效率和质量。

这些案例表明，BIM技术在提高建筑设计、施工和运营的效率和质量方面具有重要作用。

通过采用BIM技术，项目团队可以更好地管理各种复杂的信息和数据，提高协同工作的效率和精度，从而节约成本和时间。

中冶南方大厦文明施工方案编制：审核：审批：浙江东阳建工中冶南方大厦项目部2014年10月12日文明施工方案目录一、编制依据 (2)二、工程概况 (2)三、质量目标 (2)四、文明施工管理体系 (2)五、安全文明施工管理方针 (3)六、文明施工设置 (4)七、文明施工要求 (12)八、环境保护要求 (12)九、现场清理要求 (13)编制：审核：审批：浙江东阳建工中冶南方大厦项目部2014年10月12日一、编制依据1、《建筑施工手册》第四版2、中冶南方大厦工程《施工组织设计》3、东阳建工集团有限公司CI标准二、工程概况中冶南方大厦工程位于武汉市除东大街岳家嘴，是武汉市城市建设重点工程。

建设单位：中冶南方工程技术有限公司监理单位：武汉威仕工程建设监理有限公司施工单位：浙江东阳建工集团有限公司设计单位：本工程分为主楼和裙楼二部分，地下三层，主楼地上23层，总用地面积7680㎡，建筑总面积61000㎡，其中地下15000㎡、地上46000㎡。

总建筑高度99，8M三、质量目标本工程目标争创国家建筑最高奖项“鲁班奖”及“安全文明工地”。

四、文明施工管理体系文明施工管理网络五、安全文明施工管理方面1、建立健全安全生产、文明施工责任制，成立安全文明施工管理小组。

2、制定各工种安全技术操作规程，配备专职安全员。

3、施工组织设计中编制安全专项施工方案：包括塔吊安拆方案、脚手架施工方案、模板支撑体系施工方案、基坑降水施工方案、施工用电施工方案等涉及系统安全的施工方案，各专项方案中制定相应的安全措施。

4、各分项工程施工前根据安全标准、要求和现场情况进行安全技术交底，交底要全面、突出针对性。

5、制定安全检查制度，定期进行安全检查并作好记录。

6、制定安全教育制度，包括新进场工人三级教育、管理人员的年度培训等，作好特种作业人员培训上岗工作。

7、建立班前安全活动制度并作好记录。

8、建立工伤事故档案，坚持工伤事故按规定报告。

六、文明施工设置一、现场围档1、大门内侧设置门卫值班室，大门入口围墙处张挂九牌一图，包括公司简介及工程简介，工程简介标牌应写明：工程名称、建筑面积、建设单位、设计单位、施工单位、工地负责人、开工日期、竣工日期等内容。

一、概述随着科技的不断进步，建筑信息模型（BIM）技术在各行各业得到了广泛应用，冶金工程领域也不例外。

基于BIM的冶金工程应用为工程项目的设计、施工、运营等各个阶段都带来了诸多的益处，例如提高了工程的效率、降低了成本、优化了施工过程等。

本文将以此为主题，结合实际案例，探讨基于BIM的冶金工程应用的意义和价值。

二、BIM技术在冶金工程设计阶段的应用在冶金工程的设计阶段，BIM技术可以为工程师提供更为直观的设计工具。

传统的设计工具可能只能呈现平面图或简单的三维模型，而BIM技术则可以提供更为立体、全面的设计效果。

在炼铁厂项目设计中，工程师可以利用BIM技术构建整个炼铁流程的三维模型，包括原料的输送、炉体的结构、管道的布局等，这样可以更好地展现整个工程的结构和工艺流程，有助于工程师在设计过程中发现问题并及时加以解决。

BIM技术还可以实现不同工种之间的协同设计，提高设计效率，降低设计错误率。

三、BIM技术在冶金工程施工阶段的应用在冶金工程的施工阶段，BIM技术同样发挥着重要作用。

传统的施工过程中，工程师可能需要依靠施工图纸和简单的模型进行施工指导，这种方式存在疏漏和误差的风险。

而借助BIM技术，工程师可以利用虚拟现实技术进行施工模拟，将设计图和实际施工场景结合起来，模拟整个施工过程，包括设备的安装、管道的敷设、设备的维护等，可以大大降低施工过程中的错误率，提高工程质量。

BIM技术还可以实现与机器人和自动化设备的对接，实现智能化施工，提高施工效率。

四、BIM技术在冶金工程运营阶段的应用在冶金工程的运营阶段，BIM技术同样可以发挥重要作用。

传统的运营过程中，工程师可能需要依靠大量的纸质文件和手工记录进行设备管理和维护，这种方式效率低下且容易出错。

而借助BIM技术，工程师可以利用建模和数据管理技术对设备进行智能化管理，包括设备的定位、维护记录、设备参数等，实现设备的全生命周期管理。

BIM技术还可以为设备的故障诊断和维修提供数据支持，帮助工程师及时发现并解决设备问题，降低运营成本。

中交南方总部大楼项目中的BIM应用1项目概述拟建的中交南方集团总部项目位于广州市海珠区；地上43层，地下3层；地上部分由一栋高层办公楼和附楼组成。

主楼为高层办公楼，建筑面积约95385㎡，建筑物总高度198.9m，属超B级高度高层，平面尺寸为47.5×47.5m，采用钢筋混凝土框架-核心筒结构（框架柱采用钢管混凝土叠合柱），核心筒平面尺寸为22.4×22.6m。

该建筑的沿江透视图如图1所示。

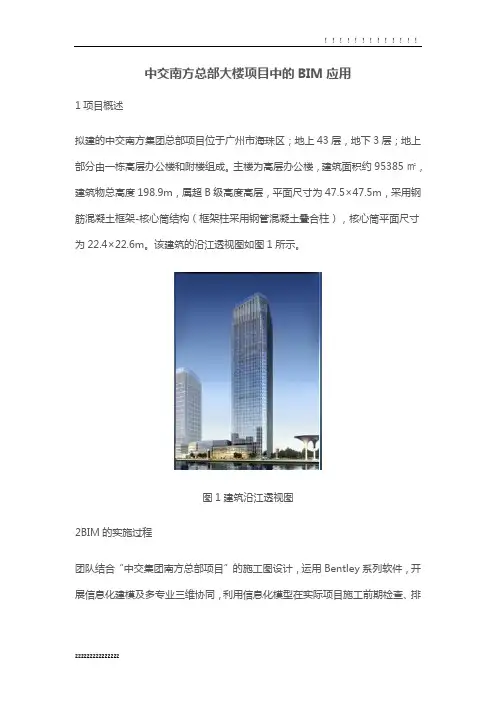

图1建筑沿江透视图2BIM的实施过程团队结合“中交集团南方总部项目”的施工图设计，运用Bentley系列软件，开展信息化建模及多专业三维协同，利用信息化模型在实际项目施工前期检查、排除以往难以解决的各类问题，并在此模型平台上尝试进行施工图生成、CFD模拟分析、施工模拟等工作。

2.1三维模型搭建、修改及可视化表达随着城市建设的迅猛发展，以及日益丰富的建筑功能、造型等需求，出现了越来越多的新、奇、特、异建筑。

这些建筑往往在造型、构件甚至建造工艺上突破常规，仅通过传统的平面手段及二维图纸通常难以表现。

BIM模型所能提供的三维可视化特性，意义显得越来越重大。

三维可视化作为工程沟通的有效媒介，可使业主、设计、监理、施工等各参与方，都能在同一模型环境下，进行正确地理解、沟通、协调，可有效提高工作效率，避免不必要的返工与浪费。

同时，三维模型可随时虚拟现实空间，动态的观察推敲空间结构，展示各商业业态的要求，满足业主对施工图高标准设计要求。

设计团队结合项目施工图及后续修改方案，搭建并实时更新了中交南方总部大楼的三维模型，如图2所示。

图2中交南方总部大楼三维总装模型2.2三维协同工作在设计阶段，过去通过二维CAD电子图纸采集信息来单向解决“信息孤岛”，无法实现设计信息的双向联动；而BIM技术的应用真正意义上实现了这一点，它将各种分散的二维CAD图纸和数据表格统一到信息化建筑模型中[2]。

为此，我们BIM团队在工作初期便开始尝试进行多专业的三维协同工作。

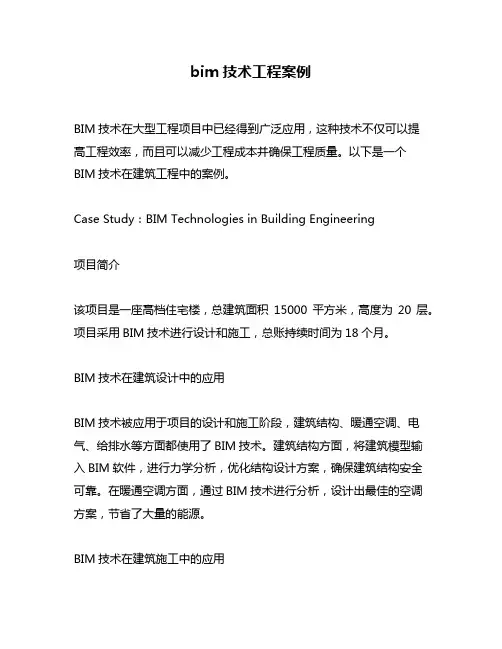

bim技术工程案例BIM技术在大型工程项目中已经得到广泛应用，这种技术不仅可以提高工程效率，而且可以减少工程成本并确保工程质量。

以下是一个BIM技术在建筑工程中的案例。

Case Study：BIM Technologies in Building Engineering项目简介该项目是一座高档住宅楼，总建筑面积15000平方米，高度为20层。

项目采用BIM技术进行设计和施工，总账持续时间为18个月。

BIM技术在建筑设计中的应用BIM技术被应用于项目的设计和施工阶段，建筑结构、暖通空调、电气、给排水等方面都使用了BIM技术。

建筑结构方面，将建筑模型输入BIM软件，进行力学分析，优化结构设计方案，确保建筑结构安全可靠。

在暖通空调方面，通过BIM技术进行分析，设计出最佳的空调方案，节省了大量的能源。

BIM技术在建筑施工中的应用BIM技术在建筑施工中的应用主要通过物联网、智能终端和传感器等技术进行实现。

工人设备装备传感器后，可以通过BIM技术实时监测建筑的施工进度和质量，减少瑕疵，提高施工效率。

在安全方面，BIM技术也可以进行危险区域的预警，保护工人的生命安全。

BIM技术带来的好处1. 提高施工效率。

BIM技术可以通过行业标准化设计进行优化，提高施工效率，并且可以及时监测施工进度。

2. 节省成本。

BIM技术可以快速设计和优化方案，废弃率较低，减少了材料和能源的浪费。

3. 确保工程质量。

通过对建筑和设计方案的全面分析，BIM技术确保了工程的质量和安全性。

结论BIM技术在建筑工程中已经成为一种必须的技术，它不仅可以提高效率和降低成本，而且可以确保工程的质量和安全性。

在未来的建筑工程中，BIM技术无疑将在更大的工程项目中得到广泛应用。

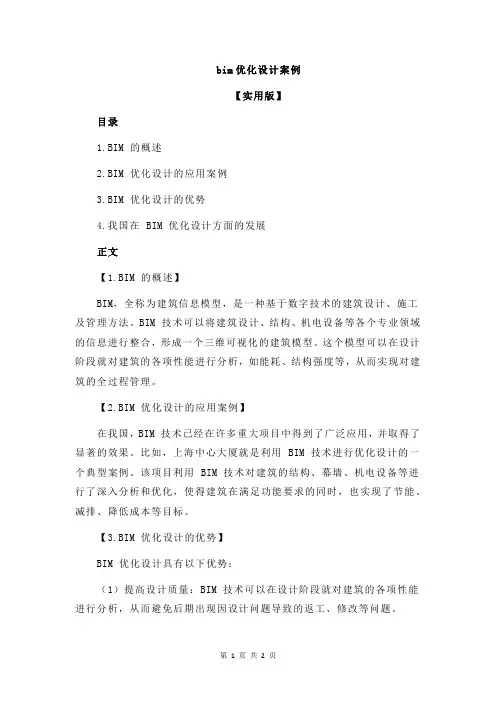

bim优化设计案例【实用版】目录1.BIM 的概述2.BIM 优化设计的应用案例3.BIM 优化设计的优势4.我国在 BIM 优化设计方面的发展正文【1.BIM 的概述】BIM，全称为建筑信息模型，是一种基于数字技术的建筑设计、施工及管理方法。

BIM 技术可以将建筑设计、结构、机电设备等各个专业领域的信息进行整合，形成一个三维可视化的建筑模型。

这个模型可以在设计阶段就对建筑的各项性能进行分析，如能耗、结构强度等，从而实现对建筑的全过程管理。

【2.BIM 优化设计的应用案例】在我国，BIM 技术已经在许多重大项目中得到了广泛应用，并取得了显著的效果。

比如，上海中心大厦就是利用 BIM 技术进行优化设计的一个典型案例。

该项目利用 BIM 技术对建筑的结构、幕墙、机电设备等进行了深入分析和优化，使得建筑在满足功能要求的同时，也实现了节能、减排、降低成本等目标。

【3.BIM 优化设计的优势】BIM 优化设计具有以下优势：（1）提高设计质量：BIM 技术可以在设计阶段就对建筑的各项性能进行分析，从而避免后期出现因设计问题导致的返工、修改等问题。

（2）提高效率：BIM 技术可以将各个专业领域的信息进行整合，避免因信息不对称导致的施工延误、管理混乱等问题。

（3）降低成本：BIM 技术可以通过对建筑的各项性能进行分析，选择最优的设计方案，从而实现成本的降低。

【4.我国在 BIM 优化设计方面的发展】近年来，我国在 BIM 优化设计方面取得了显著的成绩。

政府出台了一系列政策，鼓励和引导建筑行业采用 BIM 技术。

同时，我国的建筑企业也在不断地探索和实践中，积累了丰富的 BIM 应用经验。

但是，与国际先进水平相比，我国在 BIM 优化设计方面还存在一定的差距，需要进一步加强研究和应用。

总的来说，BIM 优化设计是一种新型的建筑设计方法，它具有提高设计质量、提高效率、降低成本等优势。

xx18号楼BIM 技术应用资料xx18号楼在施工过程中使用了BIM 技术作为支撑，解决施工中重点及难点部位的空间布置问题，大大提高了施工效率，减少返工损失，是一项非常实用的新技术。

以下是我方施工中应用的实例。

图1 走廊○E 轴线管线剖面布置图经过前期的综合排布，对于后期三维立体排布就简单多了，在平面位置，各专业位置分布均匀，立面位置进行过排布，使用MagiCAD 软件进行空间排布后，再使用其特有的碰撞检测功能，对绘制出得管线有互相交错的位置逐一进行调整，调整后走廊效果如下图所示，空调供水空调回水自喷空调供水空调回水梁三梁二梁一1920风管 850×21010×80膨胀螺栓支架底标高h+270010#槽钢12#槽钢DN32DN50DN40DN50DN80 安防200×100强电300×100520920272020050170走廊新风170*170风管 170×1701201202280105027023020050320270200470120130300综合管线布置支架图风管 170×170通讯200×100图2 标准层走廊三维断面图图3 走廊断面图以下是我方后期现场施工中走廊严格按照三维图形现场实际布置的图片。

图4 走廊断面图图5 支架细部图图6 卫生间三维策划图图7 新风机房三维策划图图8 电气竖井三维策划图图9 电气竖井展开图。

[分享]【BIM案例分享】中铁城建：中铁四院总部设计大楼铁四院总部设计大楼总用地31314m2，总建筑面积约97051㎡，其中地下2层，地上19层，建筑高度83.2m。

建筑物总长为124米，宽度为55.15米，单体建筑面积较大。

利用鲁班BIM技术在图纸问题发现、成本控制、现场质量安全管理方面，成果明显。

参建单位建设单位：中铁第四勘察设计院集团有限公司设计单位：中铁第四勘察设计院集团有限公司监理单位：铁四院（湖北）监理咨询公司施工单位：中铁城建集团有限公司监督单位：武汉市质量监督站、武汉市安全监督站本项目开展BIM的环境和条件本项目在整体施工前，设计阶段就已经开始了BIM模型建立与应用，建设单位要求在施工阶段使用BIM技术，对BIM技术应用提出要求，工程竣工时完成BIM竣工资料（含电子版）。

同时，铁四院总部设计大楼是我集团公司的重难点工程，包含如混凝土内支撑施工、型钢及混凝土换撑施工、大体积混凝土施工、型钢混凝土结构施工、深基坑变形监测技术、乳化炸药爆破施工、安装管线综合布控等难点，综合性较强，特别是后期综合管线系统繁多，机电安装难度较大，开展BIM技术应用对本工程具有非常现实的意义。

项目BIM策划及与建设、设计单位对接基于项目现状，项目部编制了《铁四院总部设计大楼工程BIM技术应用实施策划书》，并报送公司及建设单位。

同时，项目部成立了铁四院BIM实施小组，明确分工职责，在鲁班咨询的帮助下，完成了与建设、设计单位BIM人员的对接。

成立BIM 小组BIM技术的合作方式本项目通过与鲁班BIM咨询公司合作，咨询公司负责BIM软件培训、咨询服务，在咨询公司的培训与指导下，项目开展BIM技术建模及相关的应用，以优化设计、管理施工、为运维提供数据支持为目的，按照施工图创建完整的项目BIM模型，指导现场施工。

BIM应用部分成果各阶段模型建立：根据本项目实际需要，进行了混凝土灌注桩、承台及基础梁、墙柱、梁板结构、砌体模型、室内精装修、外幕墙模型及场布模型的建立。

BIM技术在装配式建筑中的应用——以中科大厦为例刘鹏坤;齐宏拓;滕越;马玉锰;刘界鹏【摘要】重庆中科大厦是国内首个采用钢管约束混凝土外框架—核心筒结构体系的建筑,其外挂墙板为预制清水混凝土夹心墙板.中科大厦是国家装配式建筑科技示范项目,总建筑面积约3.8万m2,装配率达61％.整个项目采用EPC总承包模式,并将BIM作为工程项目管理的主要技术手段,保证了项目的成功实施.本项目在设计、预制构件生产和施工安装阶段分别采用BIM技术进行了参数化设计、协同设计、管线综合设计、三维扫描质量控制、深化设计、施工组织和施工模拟,拓展了BIM 技术在装配式建筑中的应用范围,为装配式建筑与BIM的深入融合提供了技术支撑.【期刊名称】《土木建筑工程信息技术》【年(卷),期】2018(010)005【总页数】7页(P67-73)【关键词】BIM;装配式建筑;三维扫描;参数化;协同设计【作者】刘鹏坤;齐宏拓;滕越;马玉锰;刘界鹏【作者单位】重庆大学钢结构研究中心,重庆 400045;重庆中科大业建筑科技有限公司,重庆 400045;重庆中科大业建筑科技有限公司,重庆 400045;重庆中科大业建筑科技有限公司,重庆 400045;重庆大学钢结构研究中心,重庆 400045【正文语种】中文【中图分类】TU171 工程概况中科大厦是中科大业建筑科技有限公司EPC总承包建设的装配式建筑试点项目，位于重庆市涪陵区西部新城区太白大道，为一类高层公共建筑，包含办公、商业、酒店式公寓等功能，其总建筑面积约3.8万㎡，建筑高度99.75m。

1.1 技术应用介绍中科大厦是采用EPC模式建造的装配式重点示范项目，其复杂性、独特性、创新性为项目的整体管控带来了巨大的挑战，BIM技术的成功的运用为项目的顺利实施创造了条件。

整体预制率达 51%，装配率达61%。

采用钢管约束混凝土组合结构体系，比同等条件的装配式混凝土结构重量更轻、连接更方便，而且具有更高的承载能力及抗震性能。

国内经典的钢结构建筑BIM应用案例近年来，全国各地涌现出了多座运用BIM打造的地标性建筑，我们挑选其中几个极具特色的代表的建筑为大家介绍：首次实现大面积展厅“无柱化”效果——国家会展中心位于上海虹桥枢纽的国家会展中心室内展览面积40万平方米，室外展览面积10万平方米，整个综合体的建筑面积达到147万平方米，是世界上最大综合体项目，首次实现大面积展厅“无柱化”办展效果。

总承包项目部引入BIM技术，为工程主体结构进行建模，然后把各专业建好的模型与总包建好的主体结构模型进行合模，有效地修正模型，解决施工矛盾，消除隐患，避免了返工、修整。

绿色节能价值典范——老港再生能源利用中心老港再生能源利用中心是目前为止在亚洲地区的生活垃圾发电厂里最大的项目，应用BIM技术使其在设计过程中节约了9个月时间，并且通过对模型的深化设计，节约成本数百万，实现了节能减排、绿色环保的成效，响应了国家号召，真正实现了老港再生能源利用中心的存在价值。

先进施工管理系统集成应用——广州周大福金融中心(东塔)广州周大福金融中心(东塔)位于广州天河区珠江新城CBD中心地段，占地面积2.6万m2，建筑总面积50.77万m2，建筑总高度530m，共116层。

通过MagiCAD、GBIMS施工管理系统等BIM产品应用取得良好成效，实现技术创新和管理提升。

建成后的广州东塔和广州西塔将构成广州新中轴线。

实现高效协同化，精细化管理——天津117大厦位于天津滨海高新技术产业开发区的天津117大厦结构高度达596.5米，通过GBIMS施工管理系统应用，打造天津117项目BIM数据中心与协同应用平台，实现全专业模型信息及业务信息集成，多部门多岗位协同应用，为项目精细化管理提供支撑。

创造了11项中国之最，并运用BIM技术实现了成本节约、管理提升、标准建设。

全流程BIM应用——苏州中南中心苏州中南中心建筑高度为729米，应用BIM技术解决项目要求高、设计施工技术难度大、协作方众多、工期长、管理复杂等诸多挑战。

项目全过程BIM应用案例分享
褚云宏
【期刊名称】《建筑技艺》
【年(卷),期】2015(000)010
【总页数】6页(P56-61)
【作者】褚云宏
【作者单位】五矿建设集团总部
【正文语种】中文
【相关文献】
1.从设计BIM到施工BIM的延续--宝境广场项目BIM应用分享 [J], 杨远丰;袁捷;吕峰;许志坚
2.用好BIM,做大设计CCDI在策划、设计、施工中的三个BIM应用案例 [J], 过俊;赵彤
3.美国BIM应用案例浅析:BIM如何减少建筑能耗及实现数字化工厂 [J], 尤娜·张;金索·吉姆
4.提升管理和技术水平夯实BIM应用基础-中天永利大厦BIM应用案例介绍 [J], 刘光辉
5.分享收获分享喜悦——信息化应用案例展览会上的N个精彩亮点 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
