计算机网络模拟器实验报告

计算机网络实验2报告一、实验目的本次计算机网络实验 2 的主要目的是深入了解和掌握计算机网络中的相关技术和概念，通过实际操作和实验分析，提高对计算机网络的理解和应用能力。

二、实验环境本次实验在学校的计算机实验室进行，使用的操作系统为 Windows 10，实验中所用到的软件和工具包括 Wireshark 网络协议分析工具、Packet Tracer 网络模拟软件等。

三、实验内容与步骤（一）网络拓扑结构的搭建使用 Packet Tracer 软件搭建了一个简单的星型网络拓扑结构，包括一台交换机、四台计算机和一台服务器。

为每台设备配置了相应的 IP 地址、子网掩码和网关等网络参数。

（二）网络协议分析1、启动 Wireshark 工具，选择对应的网络接口进行抓包。

2、在网络中进行文件传输、网页浏览等操作，观察 Wireshark 捕获到的数据包。

3、对捕获到的数据包进行分析，包括数据包的源地址、目的地址、协议类型、数据长度等信息。

（三）网络性能测试1、使用 Ping 命令测试网络中不同设备之间的连通性和延迟。

2、通过发送大量数据包，测试网络的带宽和吞吐量。

四、实验结果与分析（一）网络拓扑结构搭建结果成功搭建了星型网络拓扑结构，各设备之间能够正常通信，IP 地址配置正确，网络连接稳定。

（二）网络协议分析结果1、在文件传输过程中，观察到使用的主要协议为 TCP 协议，数据包有序且可靠地传输。

2、网页浏览时，发现涉及到 HTTP 协议的请求和响应，包括获取网页内容、图片等资源。

（三）网络性能测试结果1、 Ping 命令测试结果显示，网络中设备之间的延迟较低，均在可接受范围内，表明网络连通性良好。

2、带宽和吞吐量测试结果表明，网络能够满足一般的数据传输需求，但在大量数据并发传输时，可能会出现一定的拥塞现象。

五、实验中遇到的问题及解决方法（一）IP 地址配置错误在配置设备的 IP 地址时，出现了部分设备 IP 地址冲突的问题，导致网络通信异常。

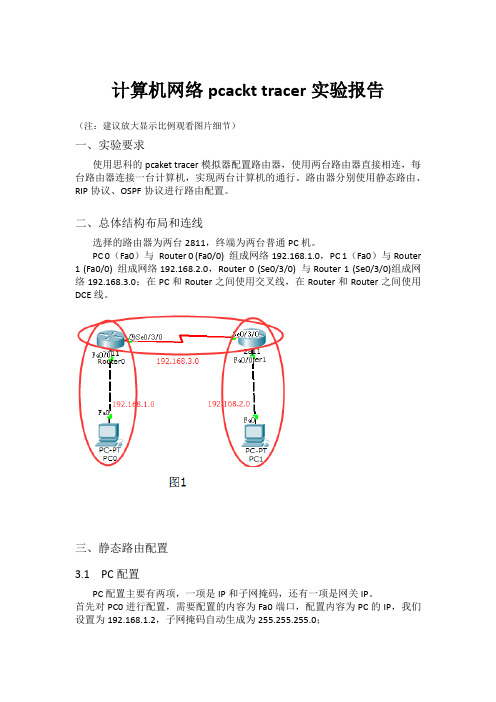

计算机网络pcackt tracer实验报告（注：建议放大显示比例观看图片细节）一、实验要求使用思科的pcaket tracer模拟器配置路由器，使用两台路由器直接相连，每台路由器连接一台计算机，实现两台计算机的通行。

路由器分别使用静态路由、RIP协议、OSPF协议进行路由配置。

二、总体结构布局和连线选择的路由器为两台2811，终端为两台普通PC机。

PC 0（Fa0）与Router 0 (Fa0/0) 组成网络192.168.1.0，PC 1（Fa0）与Router 1 (Fa0/0) 组成网络192.168.2.0，Router 0 (Se0/3/0) 与Router 1 (Se0/3/0)组成网络192.168.3.0；在PC和Router之间使用交叉线，在Router和Router之间使用DCE 线。

三、静态路由配置3.1 PC配置PC配置主要有两项，一项是IP和子网掩码，还有一项是网关IP。

首先对PC0进行配置，需要配置的内容为Fa0端口，配置内容为PC的IP，我们设置为192.168.1.2，子网掩码自动生成为255.255.255.0；其次，设置PC0的网关为192.168.1.1，即路由器Fa0/0的IP地址；同理配置PC 1 即可。

3.2 路由器配置路由器的配置主要有需要配置三项，一项是模块接口卡，一项是Se和Fa的IP及子网掩码，最后是静态路由表的配置；首先对Router 0 进行配置，第一项配置模块接口卡，此处我们选择WIC-2T，这是一种2端口串行广域网接口卡，注意在配置时应先断电，配置后再上电；其次，进行Se和Fa端口的配置，Fa属于网络192.168.1.0，且Router 0 为该网络的网关，故设置其IP为192.168.1.1，Sa属于网络192.168.3.0，故设置其IP 为192.168.3.1，还需设置时钟速率，设置为64000，操作如下图所示：最后，配置静态路由表，网络为目的地所在的网络号，下一跳即为目的地的地址，因为本实验只有两台PC，Router 0 所在网络的PC为PC 0，故只需配置PC 1 的相关信息即可，PC 1所在的网络为192.168.2.0，IP为192.168.3.2，操作如下图所示：同理配置Router 1即可。

计算机仿真技术实验报告今天我要给大家讲一讲我做的计算机仿真技术实验。

这个实验可有趣啦，就像玩一场超级神奇的游戏。

我做这个实验的目的呢，就是想看看计算机怎么能像变魔术一样模拟出真实的东西。

我用到的工具就是学校电脑室里的电脑，那电脑的屏幕大大的，闪着光，好像在等着我去探索它的秘密。

实验开始的时候，我打开了一个专门做仿真的软件。

这个软件的界面花花绿绿的，有好多小图标。

我点了一个看起来像小房子的图标，屏幕上就出现了一个简单的小房子模型。

这个小房子就像我们用积木搭起来的一样，方方正正的，还有个三角形的屋顶。

我可以用鼠标拖着它转来转去，从各个角度看这个小房子，就像我真的围着小房子在走一样。

然后呢，我想让这个小房子变得更像真的。

我就在软件里找到了一个可以给小房子加颜色的功能。

我给房子的墙涂成了白色，就像我们家的房子一样。

屋顶呢，我涂成了红色，就像圣诞老人的帽子。

这时候的小房子看起来漂亮多了，就像从童话里走出来的一样。

接着，我又想给小房子周围加点东西。

我就在软件里找啊找，发现了可以加树的工具。

我在小房子前面加了几棵大树，那些大树有粗粗的树干和绿绿的树叶。

我还在树下加了一些小花，五颜六色的小花在风中好像还会轻轻晃动呢。

现在小房子看起来就像是住在森林里的小木屋，感觉特别温馨。

在这个实验里，我还发现了一些特别有趣的事情。

比如说，我可以让太阳在小房子的上空移动。

当太阳慢慢升起的时候，阳光洒在小房子和树上，小房子和树的影子就会慢慢变短。

当太阳慢慢落下的时候，影子又会变长。

这就像我们在外面玩的时候，早上和傍晚影子长长的，中午影子短短的一样。

我还能让天空中的云动起来。

我加了一些白白的云，那些云就像棉花糖一样。

我让风一吹，云就慢慢地飘走了，有的云还会变成各种形状，像小兔子，像小绵羊。

这个计算机仿真技术实验真的太好玩了。

它就像一个魔法世界，我可以在这个世界里创造出我想要的东西。

通过这个实验，我也明白了计算机好厉害呀，它能做出这么像真的东西。

计算机网络实验报告精选（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如报告总结、合同协议、心得体会、演讲致辞、策划方案、职场文书、党团资料、教案资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as report summaries, contract agreements, insights, speeches, planning plans, workplace documents, party and youth organization materials, lesson plans, essay compilations, and other sample essays. If you would like to learn about different sample formats and writing methods, please stay tuned!计算机网络实验报告精选随着社会不断地进步，报告使用的频率越来越高，报告具有语言陈述性的特点。

网络互联 packet tracer 模拟实验报告网络互联 Packet Tracer 模拟实验报告一、实验概述本次实验旨在通过 Packet Tracer 模拟软件，模拟网络互联的过程，以增强对网络设备、网络协议和网络拓扑的理解。

实验包括构建网络拓扑、配置网络设备、实现网络互联等步骤。

二、实验环境1.实验设备：•路由器 2 台（Router1、Router2）•交换机 1 台（Switch1）•PC 机 3 台（PC1、PC2、PC3）•网络电缆若干2.实验软件：Packet Tracer三、实验步骤与记录1.构建网络拓扑在 Packet Tracer 中，我们根据预设的拓扑图构建网络。

具体来说，我们放置了两台路由器（Router1、Router2）和一台交换机（Switch1），以及三台 PC 机（PC1、PC2、PC3）。

然后用网络电缆将它们连接起来。

具体连接方式如下：•PC1 和 PC2 连接到 Switch1 的接口 1 和接口 2，形成一个局域网•Router1 的接口 1 连接到 Switch1 的接口 3，形成一个广域网连接•Router2 的接口 1 连接到 Router1 的接口 2，形成另一个广域网连接2.配置网络设备在构建完网络拓扑后，我们需要对网络设备进行配置。

具体配置如下：•对 Switch1 进行配置，设置其 IP 地址为 192.168.1.1，并启用其所有接口•对 Router1 进行配置，设置其 IP 地址为 192.168.0.1，并启用其接口 1 和接口 2，设置接口 1 的 IP 地址为 192.168.0.254，设置接口 2 的 IP 地址为 192.168.1.254•对 Router2 进行配置，设置其 IP 地址为 192.168.0.2，并启用其接口 1 和接口 2，设置接口 1 的 IP 地址为 192.168.0.254，设置接口 2 的 IP 地址为 192.168.3.2543.网络互联测试配置完成后，我们可以通过 Ping 命令测试网络互联是否成功。

图2俘获/接口界面
如果该机具有多个接口卡，则需要指定希望在哪块接口卡俘获分组。点击“Opｔiｏnｓ”，则出现图3所示的界面
图3俘获/接口/选项界面
在该界面上方的下拉框中将列出本机发现的所有接口；选择一个所需要的接口；也能够在此改变俘获或显示分组的选项。
此后，在图2或者图3界面中,点击“Start(开始）”,Wiresｈark开始在指定接口上俘获分组,并显示类似于图4的界面。
