以太网PoE驱动电源PoE Driver Power over Ethernet

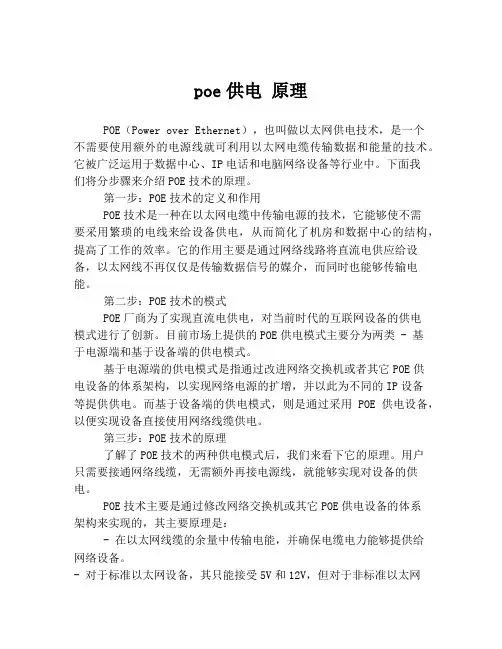

poe供电原理POE（Power over Ethernet），也叫做以太网供电技术，是一个不需要使用额外的电源线就可利用以太网电缆传输数据和能量的技术。

它被广泛运用于数据中心、IP电话和电脑网络设备等行业中。

下面我们将分步骤来介绍POE技术的原理。

第一步：POE技术的定义和作用POE技术是一种在以太网电缆中传输电源的技术，它能够使不需要采用繁琐的电线来给设备供电，从而简化了机房和数据中心的结构，提高了工作的效率。

它的作用主要是通过网络线路将直流电供应给设备，以太网线不再仅仅是传输数据信号的媒介，而同时也能够传输电能。

第二步：POE技术的模式POE厂商为了实现直流电供电，对当前时代的互联网设备的供电模式进行了创新。

目前市场上提供的POE供电模式主要分为两类 - 基于电源端和基于设备端的供电模式。

基于电源端的供电模式是指通过改进网络交换机或者其它POE供电设备的体系架构，以实现网络电源的扩增，并以此为不同的IP设备等提供供电。

而基于设备端的供电模式，则是通过采用POE供电设备，以便实现设备直接使用网络线缆供电。

第三步：POE技术的原理了解了POE技术的两种供电模式后，我们来看下它的原理。

用户只需要接通网络线缆，无需额外再接电源线，就能够实现对设备的供电。

POE技术主要是通过修改网络交换机或其它POE供电设备的体系架构来实现的，其主要原理是：- 在以太网线缆的余量中传输电能，并确保电缆电力能够提供给网络设备。

- 对于标准以太网设备，其只能接受5V和12V，但对于非标准以太网设备，会产生更高的电压，即30V、57V甚至更高压。

- 通过使用标准的以太网组件来发送和接收能量。

最后，POE技术通常用于IP电话、网络摄像头、中继器、网络连接器等应用，由于它能够提供即插即用的装置，并且与现有的网络结构兼容，所以受到广泛的欢迎。

POE以太网电源方案介绍上海皇华信息科技POE (Power over Ethernet，也称为局域网供电)指的是在现有的以太网布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

简单是说以太网供电是一种能在同一根电缆上向联网装置提供电源和数据的技术。

以太网供电相关的规范，于2003年6月得到了批准。

它将PoE的实施方法标准化，并且规定了部署Ethernet供电设备（PSE）和用电终端的方式。

1 标准简介标准概念了一种允许通过以太网在传输数据的同时输送48 V直流电源的方式,它将以太网供电（Power over Ethernet，PoE）技术引入到现有的网络基础设施中，最大传输距离为100m。

PoE由供电设备PSE和受电设备PD组成。

PSE分为端接式和中跨式两种类型，主要实现对PD的检测、功率分级（可选）、供电和断电等功能；PD主要作为标准识别设备，返回各种符合标准的信号以及持续工作信号，从而完成整个供电过程。

初期迈入PoE市场的厂商包括3Com、Intel、PowerDsine、Nortel、Mitel 和National Semiconducto r。

PoE标准被视为第一个真正国际化的电源分配标准，其支持者相信它将在几年内变得无所不在。

这些支持者表示，相应的发展推动力，将是在为以太网交换添加电源时可保证更低的成本这一点。

实际上，PoE可以简化功率要求在15W以下的用电装置的安装和部署，如IP电话、网络摄像机和WLAN接入点。

由于能将电源和LAN电缆连接合二为一，人们将不再需要为每个终端设置一个额外的AC插座。

它是一种足够简单的概念，但是其背后的内涵与外沿却深远而宽广：在商业上，各行业在通信基础架构方面节省的金额可达到数百万的规模，而在家用方面，PoE将成为智能家庭的推广的关键。

未来，PoE兼容的装置将包括移动、PDA、电吉他，乃至剃须刀。

PoE（有源以太网Power Over Ethernet）PoE (Power Over Ethernet)指的是在现有的以太网Cat5布线基础架构不作任何改动的情况下，在为一些基于IP的终端（如IP电话机、无线局域网接入点AP、网络摄像机等）传输数据信号的同时，还能为此类设备提供直流供电的技术。

PoE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作，最大限度地降低成本。

PoE也被称为基于局域网的供电系统(POL, Power over LAN )或有源以太网( Active Ethernet)，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。

IEEE802.3af标准是基于以太网供电系统POE的新标准，它在IEEE 802.3的基础上增加了通过网线直接供电的相关标准，是现有以太网标准的扩展，也是第一个关于电源分配的国际标准。

✦供电端设备(PSE)：支持POE功能的以太网交换机、路由器、集线器或者其他网络交换设备；✦受电端设备(PD)：在监控系统中主要就是网络摄像机(IPC)、无线AP 一个典型的以太网供电系统。

在配线柜里保留以太网交换机设备，用一个带电源供电集线器(Midspan HUB)给局域网的双绞线提供电源。

在双绞线的末端，该电源用来驱动电话、无线接入点、相机和其他设备。

为避免断电，可以选用一个UPS。

IEEE802. 3af标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN接入点等设备供电的方式进行了规定。

➢ PoE供电原理：标准的五类网线有四对双绞线,但是在10M BASE-T和100M BASE-T中只用到其中的两对。

IEEE80 2.3af允许两种用法,应用空闲脚供电时,4、5脚连接为正极,7、8脚连接为负极。

应用数据脚供电时,将DC电源加在传输变压器的中点,不影响数据的传输。

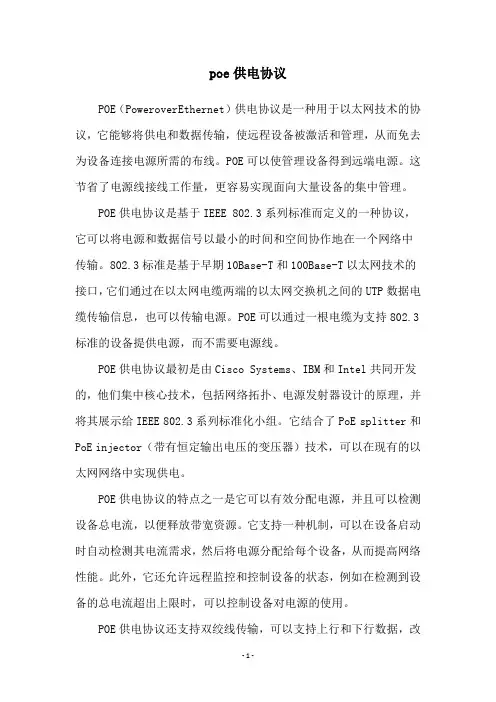

poe供电协议POE（PoweroverEthernet）供电协议是一种用于以太网技术的协议，它能够将供电和数据传输，使远程设备被激活和管理，从而免去为设备连接电源所需的布线。

POE可以使管理设备得到远端电源。

这节省了电源线接线工作量，更容易实现面向大量设备的集中管理。

POE供电协议是基于IEEE 802.3系列标准而定义的一种协议，它可以将电源和数据信号以最小的时间和空间协作地在一个网络中传输。

802.3标准是基于早期10Base-T和100Base-T以太网技术的接口，它们通过在以太网电缆两端的以太网交换机之间的UTP数据电缆传输信息，也可以传输电源。

POE可以通过一根电缆为支持802.3标准的设备提供电源，而不需要电源线。

POE供电协议最初是由Cisco Systems、IBM和Intel共同开发的，他们集中核心技术，包括网络拓扑、电源发射器设计的原理，并将其展示给IEEE 802.3系列标准化小组。

它结合了PoE splitter和PoE injector（带有恒定输出电压的变压器）技术，可以在现有的以太网网络中实现供电。

POE供电协议的特点之一是它可以有效分配电源，并且可以检测设备总电流，以便释放带宽资源。

它支持一种机制，可以在设备启动时自动检测其电流需求，然后将电源分配给每个设备，从而提高网络性能。

此外，它还允许远程监控和控制设备的状态，例如在检测到设备的总电流超出上限时，可以控制设备对电源的使用。

POE供电协议还支持双绞线传输，可以支持上行和下行数据，改善了数据传输速率和带宽。

此外，它也可以增加电源发射器的供电范围。

双绞线传输也可以实现电缆布线而无须额外的数据传输成本，同时能够提供更高的可靠性和安全性，从而有效减少开销。

POE供电协议提供了更多的便利，使得IT部门可以通过一根电缆向远程设备提供能源，提高了网络的可靠性。

它还可以支持多种应用，如无线热点、路由器、交换机等，甚至可以用于建立网络安全系统。

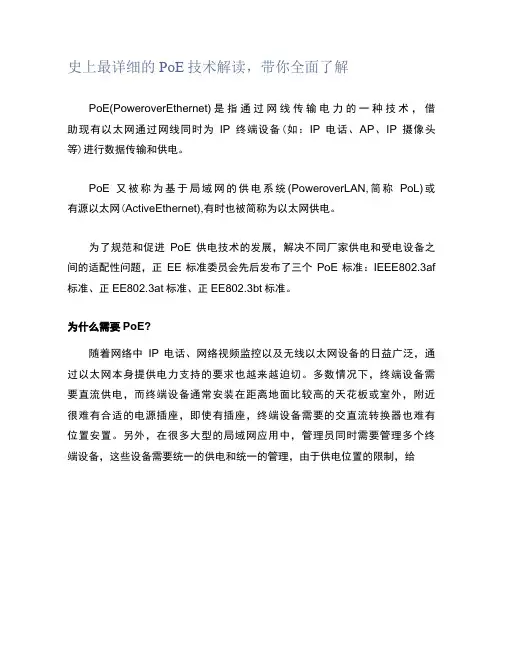

史上最详细的PoE技术解读，带你全面了解PoE(PoweroverEthernet)是指通过网线传输电力的一种技术，借助现有以太网通过网线同时为IP终端设备(如：IP电话、AP、IP摄像头等)进行数据传输和供电。

PoE又被称为基于局域网的供电系统(PoweroverLAN,简称PoL)或有源以太网(ActiveEthernet),有时也被简称为以太网供电。

为了规范和促进PoE供电技术的发展，解决不同厂家供电和受电设备之间的适配性问题，正EE标准委员会先后发布了三个PoE标准：IEEE802.3af 标准、正EE802.3at标准、正EE802.3bt标准。

为什么需要PoE?随着网络中IP电话、网络视频监控以及无线以太网设备的日益广泛，通过以太网本身提供电力支持的要求也越来越迫切。

多数情况下，终端设备需要直流供电，而终端设备通常安装在距离地面比较高的天花板或室外，附近很难有合适的电源插座，即使有插座，终端设备需要的交直流转换器也难有位置安置。

另外，在很多大型的局域网应用中，管理员同时需要管理多个终端设备，这些设备需要统一的供电和统一的管理，由于供电位置的限制，给•标准：符合国际标准，使用全球统一的RJ45电源接口，可保证与不同厂商的设备对接。

PoE是如何工作的？如下图所示，PoE供电系统包括如下两个设备角色：•供电设备PSE（Power-sourcingEquipment）:通过以太网给受电设备供电的PoE设备，提供检测、分析、智能功率管理等功能，例如：PoE交换机。

•受电设备PD（PoweredDevice）:如无线AP、便携设备充电器、刷卡机、摄像头等受电方设备。

按照是否符合IEEE标准，PD分为标准PD和非标准PD。

PoE供电设备角色PoE供电模式按照IEEE标准的定义,PSE设备分为MidSpan（PoE功能模块在设备外）和Endpoint（PoE功能模块集成到设备内）两种类型。

华为CloudengineS系列PoE交换机的PoE功能模块全部集成在设备的内部,属于Endpoint的PSE设备。

千兆poe原理
千兆PoE（Power over Ethernet）技术是一种能够通过以太网
线传输高功率电力的技术。

它结合了数据信号和电力供应，使得网络设备可以通过单根以太网线同时进行数据传输和电力供应。

千兆PoE技术的原理是在以太网线中利用两对线缆传输电力，而另外两对线缆用于传输数据信号。

这种技术通常使用一种叫做“点对点”传输模式，其中一端的设备充当供电器，另一端的设备则是挂载设备。

供电器会将直流电压（通常为48伏）传
输到以太网线上，而挂载设备会使用内置的功率适配器将电力转换为所需的电压和电流来供电。

千兆PoE技术的好处是简化了设备的安装和布线。

由于只需
要使用一根以太网线，不需要额外的电力线，因此可以减少杂乱的电线布局，节省空间。

同时，千兆PoE技术还提供了远
程供电功能，使得设备可以远离电源插座，并且充分利用了以太网的普及性和灵活性。

然而，千兆PoE技术也存在一些挑战和限制。

首先，由于电
力传输需要在以太网线中占用一部分数据带宽，因此可能会对网络速度造成一定的影响。

其次，千兆PoE技术只能传输有
限的功率（通常为15.4瓦），因此对于某些功率要求较高的
设备可能无法满足需求。

此外，由于千兆PoE技术需要在以
太网交换机和挂载设备之间进行协商和兼容性检测，因此对网络设备的兼容性要求较高。

总的来说，千兆PoE技术是一种方便实用的技术，可以简化设备的安装和布线，并提供远程供电功能。

然而，使用这种技术时需要注意兼容性和功率限制，并权衡好网络速度和电力供应之间的关系。

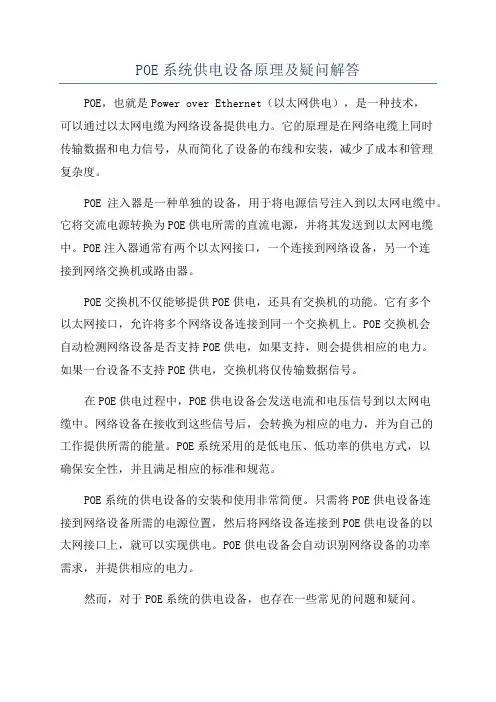

POE系统供电设备原理及疑问解答POE，也就是Power over Ethernet（以太网供电），是一种技术，可以通过以太网电缆为网络设备提供电力。

它的原理是在网络电缆上同时传输数据和电力信号，从而简化了设备的布线和安装，减少了成本和管理复杂度。

POE注入器是一种单独的设备，用于将电源信号注入到以太网电缆中。

它将交流电源转换为POE供电所需的直流电源，并将其发送到以太网电缆中。

POE注入器通常有两个以太网接口，一个连接到网络设备，另一个连接到网络交换机或路由器。

POE交换机不仅能够提供POE供电，还具有交换机的功能。

它有多个以太网接口，允许将多个网络设备连接到同一个交换机上。

POE交换机会自动检测网络设备是否支持POE供电，如果支持，则会提供相应的电力。

如果一台设备不支持POE供电，交换机将仅传输数据信号。

在POE供电过程中，POE供电设备会发送电流和电压信号到以太网电缆中。

网络设备在接收到这些信号后，会转换为相应的电力，并为自己的工作提供所需的能量。

POE系统采用的是低电压、低功率的供电方式，以确保安全性，并且满足相应的标准和规范。

POE系统的供电设备的安装和使用非常简便。

只需将POE供电设备连接到网络设备所需的电源位置，然后将网络设备连接到POE供电设备的以太网接口上，就可以实现供电。

POE供电设备会自动识别网络设备的功率需求，并提供相应的电力。

然而，对于POE系统的供电设备，也存在一些常见的问题和疑问。

首先，POE供电设备的功率和电流限制是有限制的。

不同类型的设备可能需要不同功率的供电，而POE供电设备可能无法提供足够的功率。

因此，在选择POE供电设备时，需要确保其满足网络设备的功率需求。

其次，供电距离是POE供电设备的限制因素之一、由于电力在以太网电缆中的传输存在能量损失，所以供电距离通常受到限制。

在长距离供电时，可能需要使用POE中继器或POE延长器来增加供电距离。

此外，POE供电设备还需要与网络设备的兼容性。

诺威实业制作:钟武昌2011/9/13以太網PoE技术介绍Power over Ethernet--以太网供电技术,指的是在现有的以太网Cat.5布线基础架构不做任何的改动的情况下，为部分基于IP的终端设备传输数据信号的同时，还能为此类设备提供直流供电的技术。

遵循IEEE802.3af标准由供电设备和受电设备组成PoE技术广泛应用于网络监控、无线局域网等领域VoIP Phone无线AP网络监控101101110110111011011Power双绞线PowerPower改善网络可靠性安装方便增强安全性标准通用供电设备--Power sourcing equipment Midspan、Endspan受电设备—Power DevicePSE-Midspan网线受电设备（PD）努力吧，讓我們一起成長！POE供电方式IEEE802.3af标准还定义了PI（Power Interface：PSE/PD与网线的接口），目前已经定义了两种供电方式:Alternative A（1,2,3,6信号线）Alternative B（4,5,7,8空闲线）Alternative B(模式B)—通过空闲脚供电如图所示，4-5脚链接形成正极，7-8脚链接形成负极。

由PSE给PD供电如图所示，PSE可通过数据脚给PD供电。

由于DC和数据频率互不干扰，因此让直流电和比特流（数据）在同一组线缆上传输，这类似于多路复用技术。

可以把脚链接形成正（或负）极，把3-6脚链接形成负（或正）极。

努力吧，讓我們一起成侦查PD DetectionPD 功耗分类classification开始供电Power up实时监控Opration电源断开DisconnectionPOE供电工作过程详细描述步骤如下:Detection，PSE检测PD是否存在。

Classification(可选)，PSE确定PD功耗。

Powerup，PSE给PD供电RTP & Power management，实时监控，电源管理Disconnection PSE检测PD是否断开PSE会通过特殊的检测方式来判断PD是否已经断开，如果PD断开，PSE将关闭端口输出电压。

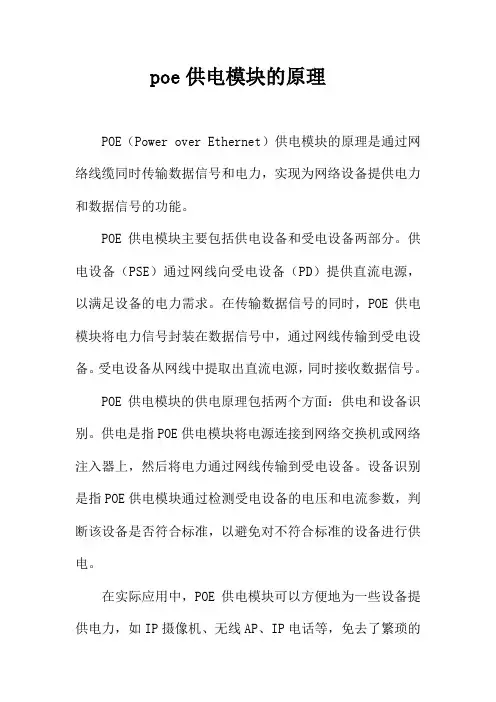

poe供电模块的原理
POE（Power over Ethernet）供电模块的原理是通过网络线缆同时传输数据信号和电力，实现为网络设备提供电力和数据信号的功能。

POE供电模块主要包括供电设备和受电设备两部分。

供电设备（PSE）通过网线向受电设备（PD）提供直流电源，以满足设备的电力需求。

在传输数据信号的同时，POE供电模块将电力信号封装在数据信号中，通过网线传输到受电设备。

受电设备从网线中提取出直流电源，同时接收数据信号。

POE供电模块的供电原理包括两个方面：供电和设备识别。

供电是指POE供电模块将电源连接到网络交换机或网络注入器上，然后将电力通过网线传输到受电设备。

设备识别是指POE供电模块通过检测受电设备的电压和电流参数，判断该设备是否符合标准，以避免对不符合标准的设备进行供电。

在实际应用中，POE供电模块可以方便地为一些设备提供电力，如IP摄像机、无线AP、IP电话等，免去了繁琐的
电源布线和维护工作，降低了施工难度和成本。

同时，POE 供电模块也具有节能环保的优势，可以减少能源浪费和废弃物的产生。

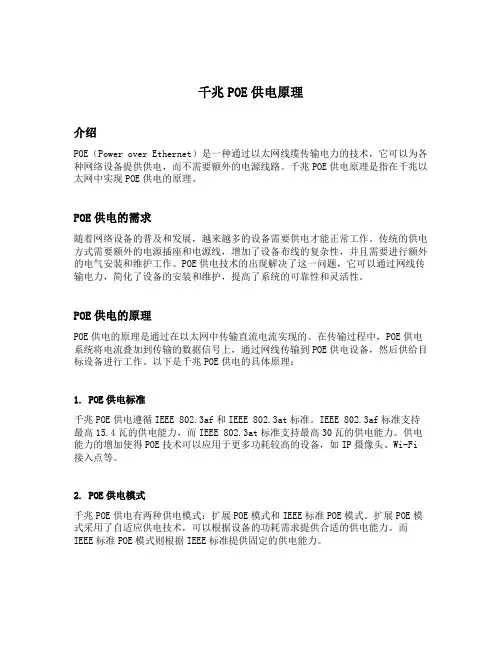

千兆POE供电原理介绍POE（Power over Ethernet）是一种通过以太网线缆传输电力的技术，它可以为各种网络设备提供供电，而不需要额外的电源线路。

千兆POE供电原理是指在千兆以太网中实现POE供电的原理。

POE供电的需求随着网络设备的普及和发展，越来越多的设备需要供电才能正常工作。

传统的供电方式需要额外的电源插座和电源线，增加了设备布线的复杂性，并且需要进行额外的电气安装和维护工作。

POE供电技术的出现解决了这一问题，它可以通过网线传输电力，简化了设备的安装和维护，提高了系统的可靠性和灵活性。

POE供电的原理POE供电的原理是通过在以太网中传输直流电流实现的。

在传输过程中，POE供电系统将电流叠加到传输的数据信号上，通过网线传输到POE供电设备，然后供给目标设备进行工作。

以下是千兆POE供电的具体原理：1. POE供电标准千兆POE供电遵循IEEE 802.3af和IEEE 802.3at标准。

IEEE 802.3af标准支持最高15.4瓦的供电能力，而IEEE 802.3at标准支持最高30瓦的供电能力。

供电能力的增加使得POE技术可以应用于更多功耗较高的设备，如IP摄像头、Wi-Fi 接入点等。

2. POE供电模式千兆POE供电有两种供电模式：扩展POE模式和IEEE标准POE模式。

扩展POE模式采用了自适应供电技术，可以根据设备的功耗需求提供合适的供电能力。

而IEEE标准POE模式则根据IEEE标准提供固定的供电能力。

3. POE供电设备千兆POE供电系统由POE供电设备和POE供电器件组成。

POE供电设备包括POE供电交换机和POE供电中继器，它们负责将直流电流叠加到数据信号上，并将供电能力传输到目标设备。

POE供电器件则是指接收并利用POE供电的设备，如IP摄像头、Wi-Fi接入点等。

4. POE供电过程千兆POE供电的过程可以简单描述为以下几个步骤： 1. POE供电设备检测目标设备是否支持POE供电。
