FISHER6200 485手操器校验步骤一、校验步骤:1进入菜单找到组态配置 2选择基本设置Guided Setup3.仪表模式切到离线状态4. 进去设备设置Device Setup选择压力单位。
5.选择定位器放大器作用类型6.选择控制类型。
7.最大供气压力。
8.选择执行机构制造商9.执行机构型号(不知道的都选其他) 10.执行机构尺寸11.选择阀门作用形式(故障位) 12.确认好后去设置行程传感器13.是否配置放大器,快排阀。
14.确认旁路助推器安装在阀座上。
15.确认放大器旁路助推器有旋开功能。
16.设备组态配置准备发送到仪表17.是否使用工厂默认设置(初始化) 18.选择NO完成设备设置,运行自动行程校验19.设备进入初始化。
20.设置完成是否切回在线模式。
二单独设置参数挂手操器读取菜单,定位器切到离线状态下,进入手动设置菜单组态里选择valve and actuator 可修改阀门和执行机构参数。
三手操器现场给阀位1.在维修工具菜单里选择Diagnostics2.点击Stroke Valve给阀位。
3.是否使用特定阀位。
选择(Disabled)禁用。
4.给阀位,选择设定目标值Step to Target5.给定自己想要的阀位值。
6.对阀位完成后,选择Done完成7.阀位核对完后,将仪表切回在线模式In Service四阀门自动校验1.在组态菜单里找到校验菜单Calibration2.选择行程校验Traver Calibration3.选择自动校验Auto Calibration4.是否连接自动校验选择Continue连接5.选择校验类型。
选标准自动校验Auto Calibrate-Standard6.点击进入后会弹出以下对话框。
①②7.选择NO进入自动校验。
DVC6200系列阀门定位器的工作原理和应用DVC6200系列阀门定位器是Fisher全球阀门定位器系列中的一种产品。
它采用了先进的技术和设计,在控制阀门的位置和运动方面具有高效性和精确性。
以下将对DVC6200系列阀门定位器的工作原理和应用进行详细介绍。
1.位置传感:DVC6200系列阀门定位器通过内置的位置传感器来检测阀门的当前位置。
传感器可以准确地测量阀门的开度,并将此信息反馈给控制系统。
2.位置调节:根据控制系统的设定值,DVC6200系列阀门定位器会自动调整阀门的位置。
这个过程通过电机和驱动系统来实现。
电机会根据传感器的反馈信息,不断地调整阀门的位置,直到达到预设的开度。
1.过程控制:DVC6200系列阀门定位器可以与控制系统集成,实现对工业过程的精确控制。
例如,在化工生产中,可以通过精细控制阀门开度,调整反应中的物质流动速度,以实现更高的产品质量和产量。
2.能源管理:DVC6200系列阀门定位器可以用于石油、天然气和电力等领域的阀门控制。
通过精确控制阀门开度,可以实现对流体的快速切断和调节,以提高能源利用效率和安全性。
3.污水处理:在污水处理厂中,DVC6200系列阀门定位器可以用于控制水泵、阀门和其他设备的运行,以实现对污水的处理效果和流量的控制。
4.制药和食品加工:在制药和食品加工领域,对液体和气体的精确控制非常重要。
DVC6200系列阀门定位器的高精度和可靠性,可以确保在生产过程中获得稳定和优质的产品。
总结:DVC6200系列阀门定位器是一种基于电气信号的位置控制系统,通过精确的位置传感和位置调节,实现对阀门的精确控制。
它在各个领域的工业应用中起着非常重要的作用,特别适用于过程控制、能源管理、污水处理和制药食品加工等领域。
阀门定位器原理与调节第一章气动阀门定位器气动阀门定位器的原理图如下:(气关阀正作用)气动阀门定位器实物图如下:气动阀门定位器是按力平衡原理设计工作的,其工作原理方框见上图所示,它是按力平衡原理设计和工作的。
如图上图所示当通入波纹管的信号压力增加时,使杠杆2绕支点转动,档板靠近喷嘴,喷嘴背压经放大器放大后,送入薄膜执行机构气室,使阀杆向下移动,并带动反馈杆(摆杆)绕支点转动,连接在同一轴上的反馈凸轮(偏心凸轮)也跟着作逆时针方向转动,通过滚轮使杠杆1绕支点转动,并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。
此时,一定的信号压力就与一定的阀门位置相对应。
以上作用方式为正作用,若要改变作用方式,只要将凸轮翻转,A向变成B向等,即可。
所谓正作用定位器,就是信号压力增加,输出压力亦增加;所谓反作用定位器,就是信号压力增加,输出压力则减少。
要改变正反作用,Fisher的阀只需要把里面的调节盘拨到另一侧即可。
一台正作用执行机构只要装上反作用定位器,就能实现反作用执行机构的动作;相反,一台反作用执行机构只要装上反作用定位器,就能实现正作用执行机构的动作。
至于气开阀,由于是在膜盒下面通气,需要将如图中的凸轮反转。
第二章电气阀门定位器由于现在DCS在现场使用越来越多,很多控制器都是使用了中控系统的控制器,所以中控到现场的都是4-20mA的电信号,到现场又需要阀动作的比较快。
虽然阀门定位器由最初的气/气阀门定位器、电/气阀门定位器发展到现在的数字阀门定位器、区域总线阀门定位器,但它们的基本原理和主要功能都没有大的改变。
定位器中基本自控元件介绍--电/气转换器原理随着仪表技术的发展,气动仪表领域已逐步被电动仪表和计算机控制所占领,现在只有在一些特殊的场合还在使用气动仪表,作为仪表中的阀门附件“定位器”也由原来的气动阀门(P/P)定位器逐步由电/气(E/P)阀门定位器所代替。
费希尔阀门定位器的工作原理
费希尔阀门定位器是一种新型的机电一体化设备,可以实现阀门的自
动定位,是阀门自动控制的关键设备之一。
下面我们就来详细了解一
下费希尔阀门定位器的工作原理。
一、费希尔阀门定位器的基本结构
费希尔阀门定位器由电动机、减速机、驱动摆杆、手动装置、位置传
感器等部分组成。
其中电动机和减速机组成了阀门定位器的动力系统,驱动摆杆通过摆杆支承,将驱动力传递到阀门中,实现阀门的定位。
手动装置是为了在发生故障时手动控制阀门的定位,位置传感器则是
用来检测阀门的开度和关闭情况。
二、阀门定位过程
当阀门开始运动时,动力系统会将驱动力传递到驱动摆杆上,最终使
阀门的开度得以控制。
随着驱动摆杆的摆动,位置传感器会不断检测
阀门的开度,并将结果反馈给控制系统。
控制系统通过分析位置传感
器传来的数据,对电动机输出控制信号,实现对阀门位置的精准控制。
三、阀门定位器的特点
费希尔阀门定位器集成了多种先进技术,具有以下几点特点:
1、精确度高,能够实现毫米级别的精准定位;
2、响应速度快,能够在微秒级别内完成阀门的开关动作;
3、结构紧凑,占用空间小,安装方便;
4、维护简单,运行稳定,故障率低;
5、具有自我保护功能,能够实现电机过流、过载、过压等多重保护。
通过以上介绍,我们可以知道费希尔阀门定位器的工作原理及其特点,正是这种设备的高精度、快速响应和可靠性,使得它能够广泛应用于
化工、石油、天然气、造纸等领域的自动化阀门控制中,成为工业自动化领域中不可或缺的重要设备。
fisher定位器的调试方法f i s h e r定位器的调试方法This manuscript was revised by the office on December 22, 2012请写出如何使用HART通讯器完成DVC6000系列定位器的自动校验(包括如何连接、如何设定等步骤)1)、连接:HART通讯器的红表棒接DVC6000系列定位器的4~20mA的“+”端,黑表棒接“-”端2)、自动校验设定:(1)打开HART的电源,然后按>>> 键,进入1 Instrument mode选项选中out of service,按OK确认。
(2)进入3 Protection 选项,选中NONE,按ENTER确认,根据HART通讯器的提示松开AUX“+”“-”端的短接线,按OK;再短接,按OK;最后再松开,按OK将保护出系。
(3)自动校验流程:Setup&Diag→Calibrate→AUTO Calib Travel→OK如果是DVC6010系列,其自动校验流程是:Setup&Diag→Calibrate→AUTO Calib Travel→Default→OK (4)校验完成恢复保护,定位器重新投入In servicefisher DVC6000系列气动执行器使用HART375调试方法FISHER DVC6000一Fisher气动执行机构Fisher气动调门上其配备的DVC6000系列数字式阀门控制器是可以通讯的、基于微处理器的电-气转换仪表,除了把电流信号转换成气动输出压力这一标准功能外,还可以通过275型HART通讯器很容易地访问对于过程操作至关重要地信息。
一、技术参数:输入信号:4~20mA直流,标准输出信号:为执行机构要求的气动信号,最大可达到气源压力的95%。
最少范围:(6psig)最大范围:(140psig)气源压力:推荐值:比执行机构要求的最大值高0..3bar(5psig)最大值:(150psig)或执行机构最大压力额定值,取两者中较低者二、275型HART通讯器由于Fisher气动执行机构的控制器是用275型的HART通讯器来校验的,所以应该了解和掌握HART通讯器的使用。
FISHERDVC6000系列阀门定位器原理和检修在DETAIL SETUP中,MODE中,有个INSTRUMENT MODE,这个里面有2个选项,IN SERVICE 和OUT OF SERVICE。
IN SERVICE:外部信号能控制阀门动作,此模式下,定位器的很多参数不能设定。
OUT OF SERVICE:外部信号无用,此时能设置各种定位器参数,如RESPONSE TIME,TAG等等。
很多时候,阀门不动作,可能就是定位器的模式跳到了OUT OF SERVICE。
一个新的定位器,首先要做的是TRAVEL SENSOR的调整,A柱加上的时候,为0%位置,调整内六角,调整到600左右。
然后是满点。
其后,连接阀杆和反馈臂,注意阀门行程是多少,连接点就要设在多少。
然后可以用BASIC SETUP中,有个AUTO WIZARD来自动设置校验定位器。
在BASIC SETUP中,有个AUTO WIZARD,能自动校验阀门,这个WIZARD分3步:①设置ACTUTOR型号,有各个厂家的可以用。
(GCT的是FISHER的667执行机构)②设置RELAY的作用方式,A作用(螺丝刀拨到-)(GCT的是A作用),B作用(螺丝刀拨到+),双作用。
③设置自动调整的中间点的位置,可以外加电流信号,调整到50%开度的准确开度,或者用厂家的DEFAULT设定值。
建议用外加电流信号。
在CALIBRATION中,有各种元件的CALIBRATION校验,有TRAVEL SENSOR的,压力传感器的,输入电流模版的。
可以对单独的元件进行校验。
工具:大的一字十字螺丝刀,小一字螺丝刀,密封胶,擦胶的布,375HART,FLUKE704呆扳手:7/8 11/16 1/2 7/16 1/4 5/16 套筒扳手英制一套。
白布一大块手电。

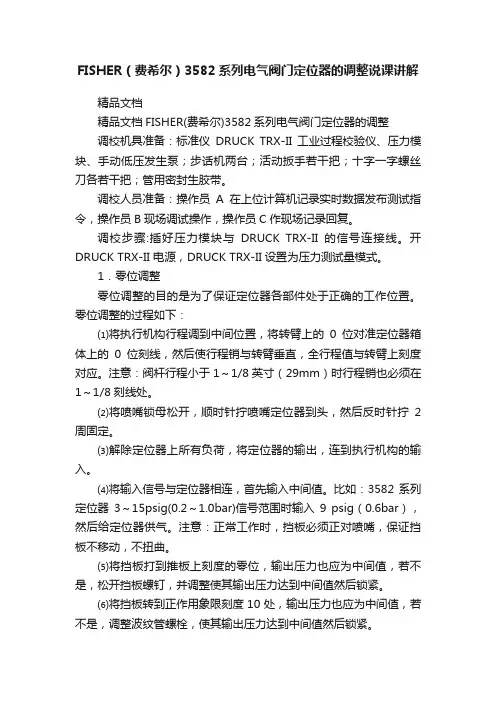

FISHER(费希尔)3582系列电气阀门定位器的调整说课讲解精品文档精品文档FISHER(费希尔)3582系列电气阀门定位器的调整调校机具准备:标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵;步话机两台;活动扳手若干把;十字一字螺丝刀各若干把;管用密封生胶带。
调校人员准备:操作员A在上位计算机记录实时数据发布测试指令,操作员B现场调试操作,操作员C作现场记录回复。
调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。
开DRUCK TRX-II 电源,DRUCK TRX-II设置为压力测试量模式。
1.零位调整零位调整的目的是为了保证定位器各部件处于正确的工作位置。
零位调整的过程如下:⑴将执行机构行程调到中间位置,将转臂上的0位对准定位器箱体上的0位刻线,然后使行程销与转臂垂直,全行程值与转臂上刻度对应。
注意:阀杆行程小于1~1/8英寸(29mm)时行程销也必须在1~1/8刻线处。
⑵将喷嘴锁母松开,顺时针拧喷嘴定位器到头,然后反时针拧2周固定。
⑶解除定位器上所有负荷,将定位器的输出,连到执行机构的输入。
⑷将输入信号与定位器相连,首先输入中间值。
比如:3582系列定位器3~15psig(0.2~1.0bar)信号范围时输入9 psig(0.6bar),然后给定位器供气。
注意:正常工作时,挡板必须正对喷嘴,保证挡板不移动,不扭曲。
⑸将挡板打到推板上刻度的零位,输出压力也应为中间值,若不是,松开挡板螺钉,并调整使其输出压力达到中间值然后锁紧。
⑹将挡板转到正作用象限刻度10处,输出压力也应为中间值,若不是,调整波纹管螺栓,使其输出压力达到中间值然后锁紧。
费希尔fisher定位器DVC2000调试简易说明书今天我们举例来讲讲如何快速调试DVC2000的参数,费希尔fisherDVC2000数字式阀门控制器的大体部件组成(从外到里依次y):带玻璃窗的外壳,EMI保护罩,主板带LCD和触摸式按钮,放大器主键,集成块组件,I/P转换器,接线端子与传感器组件,排气孔,壳体。
fisher阀门定位器DVC2000参数设置方法:1、先拆下外壳,再进行接线,接着打开电流发生器电源送入4mA~20mA电流信号,使LCD显示屏打开,然后进行语言选择。
操作方法:上下左右四键同时按住3秒,再用上下键在七种语言中选择您所需要的语种。
之后,按一下向右键以确认。
2、然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。
操作方法:按向下键找到“详细设置”选项,再按右键确认进入如果阀体的执行机构是:气开式(FC):按右键查找“零控制信号”项,再按上下键选择“阀关”按右键确认。
再按右键查找“行程变送器输出4mA”项,按上下键选择“阀关”按右键确认气闭式(FO):按右键查找“零控制信号”项,再按上下键选择“阀开”按右键确认。
再按右键查找“行程变送器输出4mA”项,按上下键选择“阀关”按右键确认3、行程自动标定设置:操作方法:按向下键找到“行程标定”项,按右键确认进入,再按上下键选择“自动”按右键确认,LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作,它便可以自动搜索走完整个行程0%、100%、50%。
完成后按右键确认。
注:搜索途中不可退出,按任何键都不起作用,必须等走完整个行程才可以。
整定设置增益代码(C~M),C时阀门动作最慢,M时阀门动作最快。
选择合适的,一般设置为“L”,以阀门不振荡为准。
操作方法:按向下键找到“整定”项,按右键确认进入,再按上下键选择“自动”按右键确认,LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作,进入自动整定,接着等待,完成后按右键确认。
FISHER(HART协议)定位器调试操作说明书一、1、定位器接线:(4—20mA信号、475手操器HART协议信号)接LOOP(+、‐)端子,如下图所示:2、定位器调试前必须查看磁条装配位置、是否碰到定位器,哈弗指针是否对准行程牌。
如下图所示:二、定位器修改位号和快速校验步骤:下图手操器界面说明:Power:电源Backlight:灯光Page up、Page down:上下翻页键Delete:下一级菜单键Back Space:返回键Fn+Backlight:手操器重启组合键1、2.。
9:为按钮键Tab:制表符1、按电源键打开475手操器,按Enter键点击HART图标后将进入下一步,如下图所示:2、按下键选择Online(使手操器处于在线模式)图标后按右键进入下一步,如下图所示:3、按下键选择Configure(配置)图标后按右键进入下一步,如下图所示:4、按下键选择Manual Setup(手动设置、相当于参数设置)图标后按右键进入下一步,如下图所示:5、按下键选择lnstrument(设备)图标后按右键进入下一步,如下图所示:(这一步是更改位号)6、按下键选择ldentification(识别)图标后按右键进入下一步,如下图所示:7、根据指示单位号进行修改,修改完成后按ENTER键,如下图所示:8、修改完HART Tag(位号)后,HART Tag(位号)图标前会出现*型标记,这时按SEND 键进行发送保存位号,如下图所示:9、修改完位号后,按左键返回到Manual Setup(手动设置、相当于参数设置)图标下,然后按下键到Calibration(校验)图标下后按右键进入下一步,如下图所示:(这一步开始快速整定定位器)10、选择Travel Calibration(行程校验)图标后按右键进入下一步,如下图所示:11、按下键选择Auto Calibration(自动校验)图标后按右键进入下一步,如下图所示:12、更改定位器模式(In Service(投用模式)、Out of Service(非投用模式)),按下键选择Out of Service(非投用模式),然后按ENTER键,进入下一步,如下图所示:定位器整定过程中,模式必须更改为Out of Service(非投用模式)手操器上显示的这句话意思:(警告:当模式更改为Out of Service(非投用模式)时,定位器的输出将不受输入信号控制)13、选择Continue(继续)图标后按ENTER键进入下一步,如下图所示:手操器上显示的这句话意思:(警告:设备的输出在校验过程中将发生改变)14、定位器开始整定(寻找阀门行程最高点、最低点、中间点、定位器开始模块运算和优化)如下图所示:15、自动校验完成后按OK键,然后把定位器模式改回In Service(投用模式),如下图所示:整定完成后必须把模式更改回In Service(投用模式),不然中控给定输入信号后,阀门将不动作。
FISHER-3582I定位器调整三部曲:准备工作(不作为考试内容):1、气动头杆与阀杆通过连轴块正确连接;2、凸轮右面箭头向下;3、喷嘴压板工作位置在副作用区。
一、定位器安装: 1、定位器进气口连接空气过滤减压阀;2、用减压阀控制调节气压使阀位在0%-100%位置拉动1次次,找出阀位50%位置; 3、用减压阀控制调节气压使阀位定在50%位置;4、安装定位器:使定位器旋转轴臂在50%位置,行程销靠近图示位置,使行程销垂直,旋转轴臂与连接臂水平:5、锁紧行程销与连接臂螺母。
大唐竞赛用阀门行程为20mm,行业为16mm。
二、平衡盘调整平衡: 1、调整螺母命名:2、配管完毕后,用信号发生器送12mA信号。
3、调整“量程螺母”使“挡板组件”分别在如下三个位置调节相应的螺母,使阀位调整在50%位置。
A:在平衡盘中间(“0”)位置:调节“中间平衡螺母”B:在平衡盘副作用(“10”)位置:调节“副作用平衡螺母”C:在平衡盘正作用(“10”)位置:调节“正作用平衡螺母”4、反复几次就很容易使平衡盘平衡,以后这三个调整螺母不要再动。
三、零位与量程整定:1、根据气动头是压开还是压关调整“压板组件”在正作用区或副作用区2、送4mA信号,这时候阀位会关到0%,如未关到0位,调节零位螺母。
送4.4mA信号,调整“零位螺母”,使信号压力表指针向减小方向微动;3、送20mA信号,这时候阀位会开到100%,如未开到100%位,调节量程螺母。
送19.6mA 信号,调整“量程螺母”,使信号压力表指针向增大方向微动;4、反复2、3步骤,直到零位和量程满足要求。
FISHER(费希尔)3582系列电气阀门定位器的调整调校机具准备:标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵;步话机两台;活动扳手若干把;十字一字螺丝刀各若干把;管用密封生胶带。
调校人员准备:操作员A在上位计算机记录实时数据发布测试指令,操作员B现场调试操作,操作员C作现场记录回复。
调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。
开DRUCK TRX-II 电源,DRUCK TRX-II设置为压力测试量模式。
1.零位调整零位调整的目的是为了保证定位器各部件处于正确的工作位置。
零位调整的过程如下:⑴将执行机构行程调到中间位置,将转臂上的0位对准定位器箱体上的0位刻线,然后使行程销与转臂垂直,全行程值与转臂上刻度对应。
注意:阀杆行程小于1~1/8英寸(29mm)时行程销也必须在1~1/8刻线处。
⑵将喷嘴锁母松开,顺时针拧喷嘴定位器到头,然后反时针拧2周固定。
⑶解除定位器上所有负荷,将定位器的输出,连到执行机构的输入。
⑷将输入信号与定位器相连,首先输入中间值。
比如:3582系列定位器3~15psig(0.2~1.0bar)信号范围时输入9 psig(0.6bar),然后给定位器供气。
注意:正常工作时,挡板必须正对喷嘴,保证挡板不移动,不扭曲。
⑸将挡板打到推板上刻度的零位,输出压力也应为中间值,若不是,松开挡板螺钉,并调整使其输出压力达到中间值然后锁紧。
⑹将挡板转到正作用象限刻度10处,输出压力也应为中间值,若不是,调整波纹管螺栓,使其输出压力达到中间值然后锁紧。
⑺将挡板转到反作用象限刻度10处,输出压力也应为中间值,若不是,调整推板螺栓,使其输出压力达到中间值然后锁紧。
⑻重复⑸、⑹、⑺检查挡板是否正对喷嘴。
若不是,重新调整喷嘴和挡板,直到零位达到。
为行程调整做好准备。
2.行程调整⑴解除负荷,将定位器输出与执行机构输入相连接。
给定位器输入信号并且为中间值。
⑵将挡板调到推板刻度大约为6位置(正作用象限或反作用象限)给定位器供气,执行机构应运动到其行程的中间值。
FISHER智能阀门定位器浅析内容摘要本文要紧介绍了FISHER DVC6000定位器,简单论述了它的工作原理、优势等,和定位器的校验和保护。
关键词智能阀门定位器 DVC6000 自动操纵保护引言:在工业进程自动化操纵中,气动调剂阀是流体操纵系统中重要的执行单元(类似于手脚),对整个系统的流体操纵和调剂起到相当重要的作用。
而电气阀门定位器作为调剂阀的要紧操纵附件,接收标准的操纵信号(4—20mA模拟信号;或HART协议及总线等数字信号),把它们对应地变成机械位移(如直线行程或角度位移),来改变阀门的开度(即流通面积),从而达到操纵流体参数(流量、压力、温度等)的目的,使整个操纵系统持续、稳固有效地运行一:DVC6000简介DVC6000系列数字式阀门操纵器是能够通信的、基于微处置器的把电信号转换成气动信号的仪表。
除将电信号转换成气动信号这一传统功能外,DVC6000 系列数字式阀门操纵器能够通过用HART®通信协议,很容易地访问对进程操作相当重要的信息。
这一功能能够通过在阀门周围或在现场接线盒处用375 型现场通信器或在操纵室内用个人运算机或系统操作台实现。
利用HART 通信协议能够将信息集成到操纵系统中去或以单个回路为基础来搜集。
DVC6000系列数字式阀门操纵器可用于单作用或双作用执行机构。
数字式阀门操纵器接收阀门行程位置的反馈和供气压力和执行机构的气动压力。
这就使得仪表不仅能够诊断它自身,而且能够诊断它所安装的阀门和执行机构。
这就为你提供经济且有效的维修信息,使得你在实际需要时就能够对仪表和阀门进行必要的维修。
接线是经济的,因为DVC6000系列数字式阀门操纵器采纳2线制4-20mA的回路供电。
这就为低本钱地替换现有的模拟量仪表预备了条件。
DVC6000 系列数字式阀门操纵器的2 线制设计的特点幸免了高本钱地分开敷设供电与信号线路。
二: DVC6000智能阀门定位器如以下图1,DVC6000系列数字式阀门定位器要紧由气动放大器、I/P转换器、印刷电源板组件、行程传感器、接线盒等部件组成。
FISHER控制阀的使用和维修一、FISHER控制阀的基本原理FISHER控制阀是一种用来控制流体介质流量、压力或温度的装置,其基本原理是通过调节阀芯位置,改变阀门的流通面积,从而控制介质的通量。
FISHER控制阀可以分为直线型和等百分比型两种,直线型控制阀的流量特性随阀芯位置的改变线性变化,而等百分比型控制阀的流量特性随阀芯位置的改变不是线性变化的。
二、FISHER控制阀的使用1.控制阀的选型:根据需要控制的介质参数、工作温度和压力等条件,选择合适的FISHER控制阀型号。
关键的选型参数包括阀门大小、流量特性、密封材料等。
2.安装调试:将FISHER控制阀安装在管道上,根据需要连接管件和附件。
在安装之前,要进行阀门、阀体和密封表面的清洁,避免杂质对阀门正常使用的影响。
安装完成后,进行阀门的调试,包括调整阀芯位置、检查阀门是否泄漏,确保阀门能够正常工作。
3.操作维护:根据控制系统的需要,通过操作电磁阀、行程开关等装置,实现对FISHER控制阀的远程控制。
在操作过程中,要注意避免阀门过度开启或关闭,避免给阀门带来不必要的压力和负荷。
此外,还需要定期对阀门进行检查、润滑和维护,确保阀门的正常运行。
三、FISHER控制阀的维修1.维修前的准备工作:在进行维修前,要做好相应的准备工作,包括关闭阀门上下游的介质流动、排空阀门内部介质等。
此外,还要准备好所需的工具和备件,以便于维修操作。
2.维修阀芯和阀座:阀芯和阀座是FISHER控制阀的核心部件,如果发现阀芯和阀座磨损或密封不严,就需要进行维修或更换。
操作时要将阀芯取出来,检查其表面的磨损情况,并对阀座进行清洁和修复,以恢复阀门的密封性能。
3.维修阀体和密封表面:如果阀体存在损坏或密封表面出现磨损,就需要进行维修或更换。
维修阀体时,要检查阀体的连接处和焊接处是否有裂纹或破损,并做相应的修复。
对密封表面进行处理时,可以采用打磨或涂覆的方式,以保证阀门的密封性能。
费希尔定位器讲义一.费希尔定位器的分类介绍。
二.费希尔定位器的工作原理。
三.费希尔定位器的调试及整定。
四.4200反馈快速调整的方法。
费希尔国际有限公司始于1880年,发明人是william Fisher发明了第一台泵调节器。
分类“DVC5000。
DVC6000。
DVC2000DVC2000----------直行程,角行程。
行程:最大2英寸,在大的行程可以通过增加气动放大器,改变双作用。
没有连接杆和连接件减少了安装零件和安装的复杂程度。
里面带非接触式阀位变送器和阀位开关,阀位变送器需要单独供电。
二. 费希尔定位器的工作原理。
Fisher DVC5000/6000系列智能定位器的结构原理图如下图所示智能定位器结构原理图:工作原理:控制器来的控制信号经端子盒进到印刷线路板子模块,在这里被微处理器读取后经数字算法处理后转换成模拟量后送给I/P转换器。
当信号改变时I/P转换器的线圈和衔铁之间的磁吸引力改变,并因此改变了喷嘴挡板间的距离进而改变了喷嘴背压,该背压经放大器放大后送给执行机构并通过执行机构改变阀杆的位置。
阀行程传感器通过反馈杆感受阀杆位置的变化,并将此信号反给印刷线路板组件参与计算。
当阀杆位置达到正确位置,阀杆位置信号反到印刷线路板组建,经过处理后使I/P驱动信号稳定下来,则喷嘴背压稳定下来,则到执行机构的输出力也稳定下来阀杆位置不再变化。
单作用执行机构:将单作用正作用式数字式阀门控制器(a型气动放大器)连接到单作用执行机构上时,必须把输出口B堵死,把输出口A连接到执行机构膜盖上。
在输出口B处不需要压力表,在其相应位置上改装一个带过滤网的排空管塞。
将单作用反作用式数字式阀门控制器(B型气动放大器)连接到单作用执行机构上时,必须把输出口A堵死,把输出口B连接到执行机构膜盖上。
在输出口A处不需要压力表,应改装一个堵头。
双作用执行机构:当用在双作用执行机构上时,DVC6000系列数字式阀门控制器通常采用A型气动放大器,当无输入信号时,如果气动放大器已经调整好,则输出口A的压力应为0,而输出口B的压力等于输入气源的的压力。
