超重低音音箱的制作

超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动手的影音爱好者却“自已动手，丰衣足食”，基于此，本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。

一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。

音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。

使其重放频率范围仅为超重低音音频。

下面就低音炮的-大单元音箱，功率放大分别做以介绍。

一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱1.密闭式音箱顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1。

密闭式音箱的特点是结构简单，瞬态响应比较好。

即听感深沉、清晰。

不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。

在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs低于50Hz时，箱体容积最好能够大于1.4立升。

Fs大于50Hz 时，箱体容积最好能够大于2立升。

闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，理论上达40%，实用上可以按等效增加容积15%-24%进行计算，相当于减少箱体的容积。

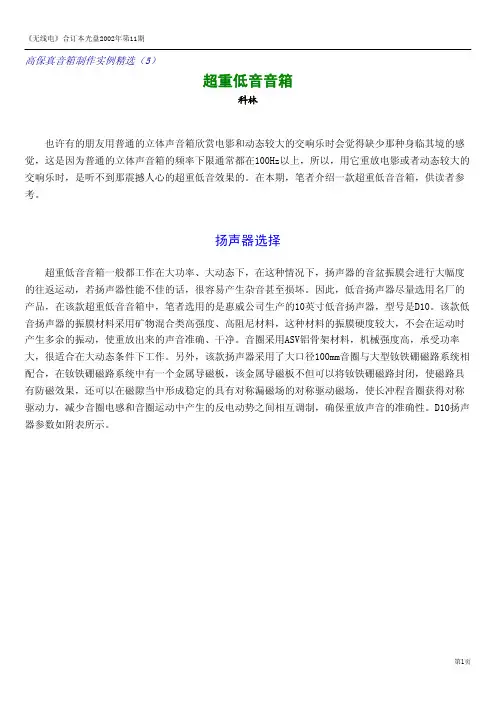

高保真音箱制作实例精选（5）超重低音音箱科林也许有的朋友用普通的立体声音箱欣赏电影和动态较大的交响乐时会觉得缺少那种身临其境的感觉，这是因为普通的立体声音箱的频率下限通常都在100Hz以上，所以，用它重放电影或者动态较大的交响乐时，是听不到那震撼人心的超重低音效果的。

在本期，笔者介绍一款超重低音音箱，供读者参考。

扬声器选择超重低音音箱一般都工作在大功率、大动态下，在这种情况下，扬声器的音盆振膜会进行大幅度的往返运动，若扬声器性能不佳的话，很容易产生杂音甚至损坏。

因此，低音扬声器尽量选用名厂的产品，在该款超重低音音箱中，笔者选用的是惠威公司生产的10英寸低音扬声器，型号是D10。

该款低音扬声器的振膜材料采用矿物混合类高强度、高阻尼材料，这种材料的振膜硬度较大，不会在运动时产生多余的振动，使重放出来的声音准确、干净。

音圈采用ASV铝骨架材料，机械强度高，承受功率大，很适合在大动态条件下工作。

另外，该款扬声器采用了大口径100mm音圈与大型钕铁硼磁路系统相配合，在钕铁硼磁路系统中有一个金属导磁板，该金属导磁板不但可以将钕铁硼磁路封闭，使磁路具有防磁效果，还可以在磁隙当中形成稳定的具有对称漏磁场的对称驱动磁场，使长冲程音圈获得对称驱动力，减少音圈电感和音圈运动中产生的反电动势之间相互调制，确保重放声音的准确性。

D10扬声器参数如附表所示。

箱体制作超重低音音箱通常都在大动态环境中工作，在这种情况下，音箱的箱体一定要坚实，在受到剧烈振动时也不能有丝毫的变形。

这款超重低音音箱的箱体材料采用了厚度为20mm的松木板，其高、宽、深分别为420mm×300mm×350mm（有效容积约28L）。

为了将低频信号充分地释放出来，笔者在音箱的前面加了两个小口径倒相管，并将该款音箱的内部设计成迷宫倒相式。

前面板尺寸如图1所示。

倒相管长度以及音箱内部结构如图2所示。

将箱体用铁角板固定后（详细方法见本刊7期文章），再往音箱内部倒入2kg熔化的沥青，把各板交接处灌实，如果沥青与木板不易粘连，则可以事先在需要灌沥青的地方错落地钉一些小铁钉即可。

用8英寸单元的低音扬声器制作的二分频音箱其制作数据、方法和调试如下。

一、喇叭的直径、阻抗、外圆尺寸、频率范围、灵敏度、功率等电性能参数数据，都是制作的必要条件。

较理想是一款飞乐低音单元，8英寸8Ω，谐振频率25Hz～7kHz （比早期频率下潜将近50Hz，频响范围相当宽），功率100W，灵敏度89d8，外圆直径φ210mm（音箱外圆的台阶尺寸），内径是φ185mm（内径是指挖音箱孔的尺寸）。

高音单元所选用的是银笛高音1英寸8Ω，谐振频率为1.5kHz～22kHz，磁液冷却型，较之一般频率为20Hz～20000Hz的要低500Hz、高2kHz，功率80W，灵敏度99dB，外圆最大直径φ102mm，内径约φ80mm。

认为，有这么好的数据支撑，理论上效果应该不亚于前面讲述的丹麦二分频音箱。

二、音箱的挖孔音箱的挖孔较麻烦，常常阻碍一些发烧友动手的兴趣，怕挖的孔不圆，不好看，放弃了制作音箱的环节，对爱好者来说是不全面的。

有很多东西是由于不了解，也就无从下手。

的操作步骤是，把图示尺寸用圆规、直尺或三角尺画在箱体面板上，用电钻或手摇钻在面板圆弧的内边钻上1～2个孔，把曲线锯的锯片插入孔中，慢慢把圆孔锯好。

背板上接线柱可不挖方孔，直接用直径φ5～6mm钻头钻两个孔，用M5的铜螺丝固定上，作接线柱用。

对于正负极的区分，用红色或黑色漆涂刷在任一个极的螺母外边，以便与功放输出的正负极对应连接。

三、箱体的制作由喇叭口径尺寸确立箱体容积，几个板面尺寸见下图（a）所示。

分别如下：面板为高420mm、宽260mm的2块，背板高420mm、宽224mm的2块，上顶板和下底板宽260mm、深300mm的4块，侧板高420mm、宽282mm的4块。

然后再根据喇叭的数据，先在地上按1:1的比例摆放几个不同的平面图，看看效果，再以最佳的效果图按比例缩图，绘在图纸上，如下图（b）所示。

有了资料图，下一步的工作就不会茫然，给制作程序带来相当大的帮助。

浅谈超重低音音箱的制作超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动手的影音爱好者却“自已动手，丰衣足食”，基于此，本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。

一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。

音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。

使其重放频率范围仅为超重低音音频。

下面就低音炮的-大单元音箱，功率放大分别做以介绍。

一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱1、密闭式音箱顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1。

密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。

不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。

在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs低于50Hz时，箱体容积最好能够大于1.4立升。

Fs大于50Hz时，箱体容积最好能够大于2立升。

闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，理论上达40%，实用上可以按等效增加容积15%-24%进行计算，相当于减少箱体的容积。

低音炮音箱制作引言：低音炮音箱是一种具有强大低频输出的音箱系统，主要用于增强音乐或电影等音频内容的低音效果。

它们通常由一个或多个低音驱动器和一个放大器组成，能够产生令人震撼的低音效果。

本文将介绍低音炮音箱的制作过程，包括选材、设计和搭建等方面。

一、选材1. 外壳材料选择合适的外壳材料对于低音炮音箱的效果有重要影响。

常见的材料包括木材、MDF板材和聚合板等。

木材是常见材料，因其稳定性和共鸣特性，在制作音箱时能够提供更好的音质效果。

MDF板材具有较高的密度和刚性，适用于制作大功率低音炮音箱。

聚合板则是一种经济实用的选择。

2. 低音驱动器低音驱动器是低音炮音箱的关键部件，其性能决定了音箱的低音输出效果。

在选择低音驱动器时，需要考虑驱动器的尺寸、功率和灵敏度等因素。

较大的低音驱动器可以提供更好的低音延展和动态效果，而高功率和灵敏度可以提供更大的音量输出。

二、设计1. 音箱尺寸和内部结构低音炮音箱的尺寸和内部结构对音箱的低音输出效果起着至关重要的作用。

一般来说，较大的音箱体积可以产生更强的低音效果，但也会增加音箱的重量和体积。

在设计过程中，需要根据预计的使用场景和需求，权衡尺寸与音质之间的平衡。

2. 低音炮箱体设计低音炮箱体设计的目的是为驱动器提供一个合适的环境，以最大限度地发挥其性能。

设计时需要考虑壁板的加固和防震措施，以减少共振和振动对音质的影响。

此外，还需要考虑进出气流的通道设计和反射板的设置，以增强低音的传播和扩散。

三、搭建1. 绘制设计图纸在搭建低音炮音箱之前，先制作一份详细的设计图纸。

图纸应包括音箱的尺寸、驱动器位置和连接方式等。

通过绘制设计图纸，可以更好地理解音箱的结构和组装方式，并为后续的搭建工作提供指导。

2. 制作音箱外壳首先，根据设计图纸，使用合适的工具和材料制作音箱的外壳。

根据选择的外壳材料，进行相关的加工，包括切割、组装和打磨等。

确保外壳的尺寸和结构符合设计要求，并且表面光滑平整。

自已制作超低音音箱此文向大家详细介绍了自己制作超低音音箱的方法，超低音音箱又叫做辅助低音喇叭，是一种专门用于重放低音效果的音箱。

主要分以下内部逐步介绍.箱体的结构草图和思路十分简单的制作过程成形后的样子，还满专业哦在本文的开头我要郑重的提醒大家，虽然我们尽可能的把自己动手制作音箱的方法介绍的更加简单，但是亲手设计和制作一部超低音音箱（又叫做辅助低音喇叭）绝对不会如同从商场里买回一个低音喇叭然后塞到木头箱子里那么简单。

当然，因为只需精心的制作和调试一只扬声器，而不需要为不同音域发音设备的配合而手忙脚乱，所以制作一个超低音音箱又要比制作一个全音域的音箱要容易的多。

同时，由于超低音音箱的放音频率范围处在人耳可辨声频谱的低频区，人耳对于这个频率范围内声音的敏感程度要大大低于中频和高频区，所以自己制作出一部能让自己有点成就感的音箱还是有可能性的。

实质上超低音音箱的工作原理有点类似于汽车引擎里边的活塞，活塞在自己有限的行程内往复运动，而超低音音箱则在有限的频率范围内工作。

显然，超低音音箱工作的目的是将你音响系统的低音范围下潜的更低，这样一来你的家庭影院系统将带给你更加震撼的效果。

一般说来，超低音音箱放音的频率范围在20Hz至100Hz之间，因而要制作一个超低音音箱首先必不可少的就是一个个头足够大的低音喇叭。

需要注意的是，现在市场上出售的一些所谓超低音音箱和发烧友们眼中真正的超低音音箱是有所区别的。

你从那些市售的音箱中所听到的音效其实是依靠其频响范围内的波峰推动的，但是这种工作方式对于音频采样的还原效果却毫无正向的推动作用。

而商家则利用普通消费者对技术不甚了解的空子，将这个问题隐瞒过去，或者绕过这个问题，而诱导消费者把超低音和低音效果混为一谈，并且极力向消费者展示其产品的低音效果，由此误导消费者。

而当采用适当的技术手段测试这些音箱时，你会发现，在超低音的频率范围内，这些所谓的超重低音音箱根本无法完成一架真正的超低音音箱所能完成的任务。

一个超重低音炮的制作过程（图解）业余制作喇叭为南鲸15寸低音南鲸YD390-8HL的参数,阻抗:8欧,功率:400W,灵敏度:99土2dB,外径:390mm,磁体尺寸:220mm,材质:进口布边纸盆,有效振动半径:165mm,等效容积:135L,频响范围:40-3000Hz,振动质量:150g,Q 值:0.4箱体用鑫鑫木业买来的18mm一级中密度板两张,价格大概76元/张。

工具:手持式切割机、曲线锯、手电钻、电动螺丝刀、角尺、钢板尺、板锉、毛刷…箱体尺寸设计比例为1:1.1:1.4箱体内应去除支撑,分频器与单元所占容积,在计算出的箱体容积后再乘以 1.1倍,所得约140升按比例分配内部净容积尺寸为450x495x630mm,外部尺寸522x567x900mm.由于是有源音箱,所以在右侧留了一个腔'装电源与功放部分。

跟据喇叭的参数来设计箱体.本单元Q值为0.4谐振频率40Hz所以适合做倒相箱几个音箱设计的重要公式调谐比 h=fB/fofB为箱体谐振频率 fo为扬声器单元谐振频率调谐比h、声顺比a也可查表得出音箱箱体容积V=Veq/aVeq为扬声器单元等效容积倒相管截面积S>=0.8fBVdVd为扬声器单元振膜的最大位移体积倒相管长度L=C2S/4兀2fb2V-0.82根号S(cm)C为声速344m/s几点说明1.倒相管截面积可用两个面积和相等的代换,但不能太小否则出现象吹口哨一样的风音。

2音箱的宽深高不能为整数倍。

3扬声器位置不能放在箱体几何中间位置。

4倒相孔不能离喇叭太近,防止低音短路。

好了,就想起这几点中密度板尺寸裁好后,连接处刷胶后用自攻螺丝固定,内部连接角处贴方木条加固,另处还能起密封作用,并且内部用方木支撑增加强度。

两块前障板先开喇叭孔后粘接成一体,开孔时要开出一大一小,粘成一体时就形成沉孔。

待箱体胶凝结实后,用密封胶将箱内各边缝涂胶密封.待密封胶凝固硬以后,箱体内部刷N层清漆,进一步密封及增加强度。

12寸惠威喇叭diy制作大低音炮音箱做好啦附图纸
惠威K12喇叭,330W三肯管功放,4月16日到的货,那个兴奋啊2厘米的板子,都已经在床上“干”出来了,可惜要上班,没有见到“干”的过程,也就没偷拍到了。

这个是箱子中间的加强板,有型吧!!- - 。

装一半了,有点样子,嘿嘿美丽的背影哈哈已经搬到家里来啦,那个重啊。

估计有4,50斤背影2 电脑房,试音中,可惜房间左右十几个平米,音量可能开一点点,不然整个房间都开始震动了,震感至少6极哈哈? DIY真的不容易,不过回想起来乐趣多多。

教你制作低音炮（图）多媒体低音炮以后我试过两种方法：1. 在普通的家庭音响上加滤波电路，然后用大音箱回放重低音。

其优点是效果好缺点是大音箱使用不方便。

2. 自制功放、音箱的优点是使用灵活方便，音质好。

缺点是制作的难度大。

对比以上两种方法各自的优缺点，和我制作过程中的经验做了以下的改动。

原设计中自制的功放很复杂，特别是其中用到了n级的电容。

制作时稍有不慎便有“画虎不成反类犬”的效果。

所以功放部分还是采用一般功放加滤波电容的做法。

功放可以在旧货市场上买到，40W足够。

价格比自己做的还便宜。

其具体办法是在声卡接功放之间加一个简单的电路，如下图如果觉得低音不足，还有部分高音混入。

这时可适当换稍小的电容就可解决。

最好是买一个一转二的立体声的插头，一个孔接原音箱，另一个接低音炮。

电路可以直接焊在旧功放的输入接口上，元件有1/8W 22K电阻4只，68n（0.068uF）电容4只，一根声卡接功放线。

这样就能回放100Hz以下的低音了。

既然是低音炮，那么就要遵循低音回放的原理。

不过最好不要用现成的箱体做。

因为现在很多的箱体质量不是很好，而且其尺寸比例和设计比较差。

最主要的是要封好原有的喇叭孔也很不容易。

其具体的做法如下图，值得注意的是音盆安装时最好靠后，否则会妨碍装导音孔。

音盆用6.5英寸的低音喇叭，值得注意的是两个音盆的极性要反接。

也就是其中一个的正极接另一个的负极，另外一个极性也如法炮制。

然后从一个音盆上接线到接线盒上。

我个人经验最好在接线盒和音盆之间在加一个分频器。

一般的电子市场上都有卖的，20元以下，有线圈和电容的那一种。

只用低音的部分，高音的部分闲置不用。

这样就可以进一步地将未滤掉的中音滤掉。

关于箱体的制作，我采用的是旧电脑桌的合成板（呵呵，奢侈吧）。

如果你正打算换电脑桌，那就恭喜你了。

原因很简单，它质密而且容易加工。

音箱内一定要加吸音棉，而且每一面都要。

音箱成型时最后上前面板，一定要用沥青将所有的接缝都密封起来。

低音炮的制作方法
低音炮是一种音响设备，其主要功能是放大低频音效。

制作低音炮需要以下材料: 音频放大器、低音扬声器、电源线、音频线、木板或箱子。

步骤如下:
1. 选购音频放大器和低音扬声器，并确保它们能够相互兼容。

一般而言，低音扬声器的直径应该在8-15英寸之间。

2. 准备一个木板或者购买一个箱子。

若选择自己制作，需要测量和切割木板的尺寸，并确保其能够容纳低音扬声器。

若购买箱子，则需要确保箱子能够容纳低音扬声器。

3. 将低音扬声器固定在木板或者箱子上。

在固定之前，确保低音扬声器的正极和负极正确连接。

4. 使用电源线和音频线将音频放大器、低音扬声器和音源连接起来。

连接时确保正极和负极正确连接。

5. 将音频放大器和低音扬声器放置在木板上或者箱子里，并使用螺钉或者胶水将其固定。

6. 连接电源线，打开音源，并调节音频放大器的音量和低频增益，以达到最佳音效。

需要注意的是，在制作低音炮时，应特别注意安全问题。

在连接电源和固定低音扬声器时，应关闭电源，以免发生电击或者其他安全事故。

另外，应遵循音量的安全使用规定，以免对听力造成伤害。

自制音箱方案自制音箱一直以来都是音乐爱好者们的热门话题之一，通过自己动手打造一套独特的音箱系统，不仅可以享受到高品质的音质，还可以展现个人的创意和技巧。

本文将介绍一种简单易行的自制音箱方案，帮助读者快速搭建自己的音响系统。

材料准备：1.音箱单位：大功率低音炮、喇叭单元、高音单元2.音箱箱体：木质箱体3.音频放大器：功放或板载放大器4.音频线材：音频信号线和电源线5.其它：定位螺丝、绝缘胶垫等步骤一：音箱单位的选择和安装首先，我们需要选择合适的低音炮、喇叭单元和高音单元。

在选择时，可以根据自己的个人口味和需求来挑选，同时也要考虑到它们的功率和音质特性。

安装音箱单位时，需要根据其规格和要求进行正确的连接。

一般来说，连接是通过音频信号线和螺丝进行的。

确保连接牢固，避免产生松动或接触不良的情况。

步骤二：音箱箱体的制作和装配音箱箱体是保证音质的重要组成部分。

我们可以选择木质箱体，因为木质具有较好的隔音效果和音响效果。

制作箱体时，需要根据音箱单位的尺寸和数量来设计合适的箱体大小。

首先，将木板按照尺寸要求切割成所需的板块，然后使用螺丝或胶水将板块组装成箱体的框架。

最后，将音箱单位安装到箱体内，并用定位螺丝固定。

步骤三：音频放大器的连接和调试音频放大器是用来放大音频信号以驱动音箱单位的设备。

我们可以选择合适的功放或板载放大器，根据其规格和特性进行连接。

首先，将音频放大器与音箱单位进行连接。

根据放大器的输入和输出接口来选择正确的线缆，并确保连接稳固。

然后，将音频放大器的电源线接入电源插座，确保电源供应稳定。

调试音频放大器时，可以按照放大器的说明书进行操作。

通常需要根据音箱单位的特性调整音量、高低音等参数，以获得最佳的音质效果。

步骤四：细节调整和优化完成上述步骤后，我们可以进行一些细节调整和优化，以提升音箱的性能和外观。

首先，检查整个音箱系统的连接和固定情况，确保没有松动或接触不良的部分。

可以使用胶垫等材料进行隔离和固定。

音箱是怎样制作的？音箱作为让人们感受电子音乐音质和音域魅力的必备器材，经过多方研究学习得以制造。

下面详细介绍一下音箱的制作过程：一、拆解和组装1. 拆解：首先要拆解耳机外壳，在拆卸时需要夹紧外壳部位以防止结构内部损坏，并且夹紧后可以稳妥的把圆筒螺母轻松地松开，然后取下音箱的电容，可以根据电容的大小跟着选择备用电容，然后把分频器组件进行拆解，这时候就需要用到螺钉刀，然后可以把耳机的左声道和右声道进行拆解，利用牙签可以轻松的从里面取出喇叭单元，拆解到这里则完成了音箱拆解。

2. 组装：接着就开始组装，首先把磁体和垫子组装回原来的部位，然后向主壳内部贴上音箱叶片，使它们能够半悬浮，接着将磁芯组件安装回壳内，其次连接左右声道的出线，最后要向外部连接电源，把内侧的电源线链接到内部接口上，最后安装完成。

二、电子元件安装1. 将编程电阻和电容安装至编程电路板上，根据图纸连接由此组件组成的回路。

2. 将电子元件组装到凹槽里，把它们焊接以保证接触良好，并确保它们和其他已安装元件之间存在良好的电磁耦合结构。

3. 将电路板安装在基板上，安装要求可靠、布线干净，避免电子元件之间的短路，焊接后的电路板应当测试一下，确认其未来是否可以正常工作。

三、驱动系统1. 将驱动单元安装在耳机机壳上，外部的朗读单元落井下石，一般会使用一个乐话中的贴片磁力头，调节品牌朗读单元，将它们与晶体电路板连接起来，把用音信号调节。

2. 将侧置式调节器安装于壳体上，使得玩家能够调整音量，增强音质，以帮助玩家获得最佳的音质。

3. 还要给耳机连接蓝牙或调音台，这样就可以实现蓝牙或调音台上的音乐与耳机音箱的结合，让音乐歌曲更好听。

本文介绍了音箱的制作步骤，由拆解和组装，再到电子元件的安装和驱动系统的安装，可见音箱制作。

汽车影音改装实用教程主编:王鹤隆、李雪副主编:林彬生、汪建第八章超低音（woofer或subwoofer）•从物理学的基本理论和实际所用的扬声器单体,扬声器单体无法个别的去涵盖20Hz—20KHz。

一般车用音响的配置，高音单体能涵盖到20KHz频率大多不成问题，但由于扬声器音盆面积及运作冲程的性能所限，在常见5in、6.5in的中低音单体来说，大多缺少100Hz以下的频率。

想要达到更宽的频率范围、阻抗恒定、幅频特性平直、转换效率高、失真小的理想状态，只有用专门的超低音扬声器来补偿这个频段，使低频延伸，让音乐保持自然的音调平衡，听起来富有深度、广度、丰满且清晰纯净。

•依上述,原车音响系统就是缺少20Hz—100Hz的频率范围，少了两个八度音阶的音乐，听起来就会不够完美。

为了弥补这部份低频，车上需要加装低音炮、超低音扬声器或是超低音箱，让音乐的极低频域也能有完美演出。

超低音扬声器的尺寸有8in、10in、12in、15in、18in等。

超低音扬声器采用高强度的铜、铝质盆架，镀金端子提升扬声器整体性能，具有良好的导电性能并可防止氧化腐蚀，特殊的防弹强化鼓膜，环氧树脂涂覆压着纸盆，双阻尼器通气及加长磁极及大型锶合金磁体。

铝质盆架扬声器镀金端子•由于超低音波的能量很大、扩散性强，如果没有透过箱体结构来有效吸收超低音扬声器音盆运动时其中一面的声波，音盆两面成反相运作的声波就会互相干扰、抵消，因此就需要制作超低音箱。

但超低音箱制作却常常成为技师恼人的技术性问题，须掌握超低音的运作原理、超低音音箱种类，以及各种有关超低音的调音方法，才能使超低音在汽车影音系统中发挥应有的效果。

•【注意】超低音箱体内容积是属于超低音单体的第一次应有的正确容积量,而后行李厢是超低音单体产生效果的第二次容积量,倘若有阻隔物或第二次容积量较小的情形,则超低音的效果会因而遮掩（如将后行李厢内摆满东西时,超低音效果会大为衰减）。

超低音箱制作过程一、超低音箱种类•不同的扬声器特性和使用需求，超低音的箱体结构也衍生出许多不同造型和外观，但总结起来说，车上超低音箱体结构的种类摆脱不了密闭式、低频反射式、无限挡板式、推挽式、频段式这几种设计：• 1. 密闭式音箱（Sealed Box）。

菜鸟第一次DIY制作惠威ss6.5r中低音+k1高音喇叭音箱开始了单元已经订了半个月了,从资料参考到图纸设计也花了不少时间,上周五终于开始动工了.闲话不多说,开始上图吧.还是先发效果图吧,之前已发过.沉得太深,找不到了,重新发一下吧.不过最终做的时候和效果图还是不一样,做了一些修改.发一下尺寸图和排版图.一对音箱加一对脚架基本上一张大板(装饰侧板另用). 下面就是制作过程了.考虑到手头上电动工具有限,手艺也不过关.所以开板还用去找了雕刻机用修边机修一下一些有误差的地方,在这里给大家说一下.雕刻机其实也不是很精确,多少有些误差,这也和雕刻的操作人员有些关系,如果板子压得不稳开出来的板子就会出现"扯角"的问题,那就不好处理了,有条件还是在工木工厂用台锯开板标准些. 操作过程……没有用F钳，因为我业余时间不多，也不好在家里作加工。

所以必需在短时间内组装完成，所以采用白乳胶+自攻螺丝的组装方式。

自攻螺丝用的是不锈钢的。

里面的内角有些地方用了加强筋。

这样的方式粘接密封性一定不太理想，但省时间嘛…… 箱体基本组装完成，快吧每小时只能发5贴,所以等了一小时,继续……脚架安装中，卡扣式设计，安装方便、快捷、牢固，可灌沙……主要是想到一张板做了音箱还有剩，别浪费了，把脚架一起做了吧。

脚架安装完成！加装裙边，装饰、加重…… 加装裙边完成。

加好另一个，到此，音箱基底完成，来几张合影吧。

相机被老婆的侄女弄丢了，所以所有照片都是用手机拍的，将就看吧。

#p#分页标题#e# 现在箱子送到家具厂去做刮灰喷漆理去了，到时候会把安装喇叭及成品的照片发上来。

到此先告一段落磨蹭了很久,终于在家具厂看到我送去喷漆的箱子了,郁闷的是箱底没给我喷漆,工人说是放底下还喷漆干嘛?我汗……脚加底面还没喷的箱子又等了两天，终于把喷完漆的箱子拉回家了…… 当初说好了让他们别在沉孔刮灰，还是记不住，又有事做了，把沉孔里刮的灰削掉…… 看看这两个“8”，用亚克力板雕的，猜猜用来干什么？后面就知道了。

不再意淫,上手来真的,DIY家庭影院10寸低音炮音箱（附制作图纸）用手里的ProAc T3s听音乐已经很久了，说到找对儿自己喜欢的箱子真的就象找老婆一样，瞎找是不行的，得看缘分，得遇….记不清是第几届北京音响展，北京的那个大发烧家大DIY关乃忻在展示他那著名的K6+35a的当口，他老先生突然接了对ProAc TII，天那！35a那满管的浓鼻涕音好像连同浓鼻涕一起被擤掉了，声音马上清晰了，音场立刻被撑开，甜度适中，老关还在边上呲着他的黄板牙调侃着：“这，怎么说呢，贵族的声音就是白，白而不寡….”我当即就能确定这正是想要的那种声音，哈哈，开始烧音响时得走正道儿啊。

在认准ProAc后就满北京城的转音响店，转来转去的发现能买得起的也就T50和T3s，T3s比T50乐感好不少，也许T3s更象ProAc II吧，因为迷信老关也就迷信ProAc II，因为这点迷信最后就选定了T3s（只有T3s了， II 早就停产多时…以现在的眼光看当时的选择是正确的，君不见现在的ProAc 哪有成名时的味道，真是新不如旧啊）。

打破了那只相伴了20年的存钱小猪，卷光了抽屉里压箱底的加班费，从后海边儿的科艺廊，在T3s停产前，抢了这对儿黑檀T3s宝贝回家。

刚开始玩音响的时候，没钱嘛，只能埋头DIY,省吃俭用，攒点钱都送到光华木材厂去买了高密度板，再求美院的木匠叔叔帮我开板子开孔，剩下的挖沉音孔、打磨喷漆总装都是自己来，不假人手(不是不想假，实在是假不起)。

那时的终极幻想是用伟达的喇叭搞出B&W的声音，哈哈，别笑，保不齐你就玩过惠威8寸吧。

终于挨到有钱玩Vifa喇叭的时候，那时很崇拜Vifa啊，即便是那单薄的铁皮支架也会看在眼里舒服在心里，那涂着秘方、泛着淡淡酸味半粘手的音盆也真是叫人顶礼膜拜。

精心的做了一对小型书架箱，绵绵软软的声音是我喜欢的啦，不过和我一起玩的一位小个子老哥非说没啥低音，当然他喜欢丹拿…，因为说服不动我就硬是啦着我到北京的另一个大DIY缪斯音箱老板谢晓光那，让我听听他那些大家伙，想来也是想让我开开眼，巧啦，在听音室里看到一对用同样Vifa 喇叭做的小箱子，我就跟谢晓光说这对箱子没低音，他老先生奇怪的看着我：“谁说的，我给你试试。

低音炮音箱的制作与原理超重低音音箱，俗称低音炮，大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。

一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。

音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。

使其重放频率范围仅为超重低音音频。

下面就低音炮的-大单元音箱，功率放大分别做以介绍。

一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱1、密闭式音箱顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。

不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。

在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs低于50Hz时，箱体容积最好能够大于1.4立升。

Fs大于50Hz时，箱体容积最好能够大于2立升。

闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，理论上达40%，实用上可以按等效增加容积15%-24%进行计算，相当于减少箱体的容积。

另外，填充吸音棉，也可提高音箱的效率，正确的填充量，最大可提高音箱效率达15%，吸音棉的多少通常需要通过反复试听来决定填充量的多少，以声音不浑浊(量偏少)，沉闷(量过多)为原则，其它类型音箱也是如此。

超重低音音箱的制作超重低音音箱，俗称低音炮，对营造震撼的气势效果具有非常重要的作用．大多数牌号以AV功放加五只音箱与低音炮组成套餐形式推销家庭影院产品中，低音炮已经是必不可少的配置了，实际上，设计规范、制作精湛、效果出色的低音炮．其在家庭影院系统音频重放中的效果相当迷人．只可惜市场上的低音炮效果出众者价位令一般人难以接受．价位实惠者效果却难以令人接受，世间的事往往就是不能令人如意．不过，善于动手的影音爱好者却“自已动手，丰衣足食”，基于此，本文拟就低音炮的设计原理做简单的介绍，供有兴趣音参考。

一般而言，从低音炮的构成来讲，低音也分有源与无源二大类，所谓有源低音炮指包含功率放大器的低音炮，其中电路部分除功率放大外．通常还具有音频频率滤波(滤去低音以上的音频频率成分)，相位调整。

音量调整等单元；而无源低音炮即与一般音箱无二，由单元与无源功率分频器组成，其中分频器是一低通滤波器而已。

使其重放频率范围仅为超重低音音频。

下面就低音炮的-大单元音箱，功率放大分别做以介绍。

一、低音炮箱体设计原理和分类就低音炮设计原理，可大致分三大类，即密闭式音箱、倒相式音箱以及带通滤波式音箱1、密闭式音箱顾名思义，这种音箱箱体是完全封闭的，与一般的所谓闭箱结构上一样，见图1密闭式音箱的特点是结构简单，瞬态响应比较好．即听感深沉、清晰。

不足是，在相同的体积下，与其它类型的音箱相比，其低频下潜截止频率要高于其他音箱，因此，如果要获得更低的低频下潜频率，通常需要较大的箱体容积并选用口径较大的喇叭单元，而且音箱的效率即灵敏度要低于其他类型音箱。

在箱体容积设计方面，有一个工程设计数据供参考．当喇叭单元的谐振频率Fs 低于50Hz时，箱体容积最好能够大于1.4立升。

Fs大于50Hz时，箱体容积最好能够大于2立升。

闭箱在制作、调校时通常还需要在箱体内填充大量吸音棉，材料以玻璃纤维，长纤维羊毛为主，能够改善音箱的柔顺性，也可达到等效增加箱体容积的效果，理论上达40%，实用上可以按等效增加容积15%-24%进行计算，相当于减少箱体的容积。

低音炮制作方法导言低音炮（subwoofer），又被称为超低音扩音器，是声学音箱系统的一种重要组成部分。

它主要负责播放低频声音，为音乐、电影等音频提供更加沉稳和强大的低音效果。

本文将介绍制作低音炮的方法，以帮助音频爱好者制作自己的个人低音炮设备。

准备材料制作低音炮所需材料如下： 1. 箱体：箱体是低音炮的外壳，它可以采用实木或中密度纤维板（MDF）。

箱体的厚度决定了低音炮的音质效果，一般建议选择至少15mm厚度的材料。

2. 音频单元：音频单元是低音炮的核心组件，可以选择已有的低音炮音箱单元，或者自行选购低音炮音箱单元。

3. 混音器：混音器用于控制低音炮的音频输入和输出，它可以根据个人需求选择合适的型号。

4. 音频线：音频线用于连接混音器和低音炮音箱单元，建议选购质量较好的音频线，以保证音质效果。

制作步骤下面是制作低音炮的具体步骤：步骤一：确定箱体尺寸和设计1.根据个人喜好和需求，确定低音炮的箱体尺寸。

一般而言，较大的箱体可以提供更低的频响效果，同时也需要更多的空间。

2.使用相应的软件或工具，设计并绘制出低音炮的箱体图纸。

步骤二：制作箱体1.使用预先准备好的实木或MDF板材，根据设计图纸将板材切割成合适的尺寸，包括前后面板、侧面板和底板。

2.使用胶水和螺钉将切割好的板材进行拼接，组合成低音炮的箱体结构。

3.确保箱体的结构坚固牢靠，不易变形。

步骤三：安装音频单元1.根据箱体尺寸，确定要安装的音频单元的尺寸和位置。

2.使用相应的工具和固定件，将音频单元安装在箱体的前面板上。

3.确保音频单元与箱体之间的密封性，以避免漏音。

步骤四：连接混音器和音频单元1.将混音器与音频单元连接起来，使用质量较好的音频线，保证音频信号传输的稳定和清晰。

2.确保连接线路的安全可靠，避免出现松动或接触不良的情况。

步骤五：调试和测试1.将低音炮连接到音频设备，如音响、电视或电脑等。

2.进行音频测试和调试，根据个人喜好和需要，调整混音器的音量、频率等参数，以达到最佳的音质效果。
