防雷接地工程施工方案报审表

表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成一层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

附件：☑隐蔽工程质量检验资料☑检验批质量检验资料☐分项工程质量检验资料☐施工试验室证明资料☐其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

防雷引下线及接闪器安装检验批质量验收记录07070201 002避雷及接地引线（侧击雷）隐蔽工程验收记录表13.3.46工程名称新乡市大数据产业园11#宿舍楼分项工程名称避雷引下线安装施工单位河南省第二建设集团有限公司验收日期年月日设计单位及图纸编号河南易博联城规划建筑设计有限公司类别部位层段或标高（m）材质规格数量连接方法引线柱一层钢筋螺纹16 焊接侧击雷外窗均压环接闪器示意图及说明：避雷引下线:利用框架柱内至少两根对角主筋（不小于ø16）通长焊接，下端与接地装置焊接连接.施工单位监理（建设）单位验收意见：合格验收意见：施工单位项目专业负责人：监理（建设）单位项目专业监理工程师：项目专业质量检查员：年月日（章）年月日（章）表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成二层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

附件：☑隐蔽工程质量检验资料☑检验批质量检验资料☐分项工程质量检验资料☐施工试验室证明资料☐其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

防雷引下线及接闪器安装检验批质量验收记录07070201 002避雷及接地引线（侧击雷）隐蔽工程验收记录表13.3.46工程名称新乡市大数据产业园11#宿舍楼分项工程名称避雷引下线安装施工单位河南省第二建设集团有限公司验收日期年月日设计单位及图纸编号河南易博联城规划建筑设计有限公司类别部位层段或标高（m）材质规格数量连接方法引线柱二层钢筋螺纹16 焊接侧击雷外窗均压环接闪器示意图及说明：避雷引下线:利用框架柱内至少两根对角主筋（不小于ø16）通长焊接，下端与接地装置焊接连接.施工单位监理（建设）单位验收意见：合格验收意见：施工单位项目专业负责人：监理（建设）单位项目专业监理工程师：项目专业质量检查员：年月日（章）年月日（章）表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成三层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

施工组织方案报审表一、施工单位基本情况。

1.1 施工单位名称，XXX建筑工程有限公司。

1.2 法定代表人，XXX。

1.3 注册资金，XXX万元。

1.4 注册地址，XXX。

1.5 联系电话，XXX。

1.6 施工资质，AAA级。

1.7 主要施工人员资质，AAA级。

1.8 施工项目名称，XXX工程。

1.9 施工地点，XXX。

1.10 施工规模，XXX平方米。

1.11 施工期限，XXX年月日至XXX年月日。

二、工程概况。

2.1 工程名称，XXX项目。

2.2 工程地点，XXX。

2.3 工程范围，XXX。

2.4 工程内容，XXX。

2.5 工程特点，XXX。

2.6 工程施工难点，XXX。

2.7 工程施工重点，XXX。

三、施工组织方案。

3.1 施工组织设计。

根据工程特点和施工难点，制定详细的施工组织设计方案，包括施工方案、作业程序、安全技术措施、质量控制措施等。

确保施工过程安全、高效、质量可控。

3.2 施工组织管理。

建立健全的施工组织管理体系，明确施工人员职责分工，加强施工现场管理，确保施工进度和质量。

3.3 施工组织协调。

加强与相关部门和单位的沟通协调，确保施工过程中各项工作的顺利进行。

3.4 施工组织安全。

制定施工安全管理方案，加强安全教育培训，做好施工现场安全防护工作，确保施工过程中人员和设备的安全。

3.5 施工组织质量。

建立质量管理体系，加强对施工过程的质量控制，确保工程质量达到设计要求。

四、施工组织方案的优势。

4.1 技术先进。

采用先进的施工技术和设备，提高施工效率，确保施工质量。

4.2 组织合理。

合理分工，协调配合，确保施工进度。

4.3 安全可靠。

严格遵守施工安全规定，确保施工过程中的安全。

4.4 质量可控。

严格按照施工质量要求进行施工，确保工程质量。

五、施工组织方案的实施。

5.1 严格按照施工组织方案进行实施，确保施工过程中各项工作的顺利进行。

5.2 加强施工现场管理，确保施工现场的秩序井然。

5.3 加强与相关部门和单位的沟通协调，及时解决施工中出现的问题。

电气施工方案报审表工程名称：** 防雷接地工程防雷接地工程专项施工方案工程名称：**工程地点：**施工单位：**编制单位：**编制人：**编制日期：**审核人：**审核日期：**批准人：**批准日期：**防雷接地工程专项施工方案目录1 工程概况2 防雷接地工程施工安装依据3 防雷工程设计要求及电气接地故障保护方式4防雷工程施工措施4.1避雷带与接闪避雷器4.2接地电阻4.3防雷引下线：4.4测试端子4.5 电气接地端子：4.6 等电位联接措施4.7 接地体过伸缩缝的做法4.8 接地焊接4.9 电梯设备的接地5 等电位联接施工措施：6 质量保证措施7 媒体中心防雷接地引出点统计1 工程概况广州**工程，由**建筑设计院设计，建筑面积约为67896㎡，位于**。

工程为地下一层，地上4层框架结构。

本工程属于二类媒体中心楼，防雷按二类防雷建筑设计，基础接地装置利用预制管桩钢筋与承台钢筋网、地梁面两根主筋焊接连通，形成接地装置；引下线下端与承台钢筋网焊接连通，在天面用φ12镀锌圆钢引出与天面避雷带连接。

2 防雷接地施工安装依据参照以下国标图集进行施工：（1）《等电位联结安装》02 D501—2；（2）《利用建筑物金属体做防雷及接地装置安装》03 D501—3；（3）《接地装置安装》03 D501—4；（4）《建筑物防雷设施安装》07D501—1。

3 防雷工程设计要求及电气接地故障保护方式3.1防雷工程设计要求a)本工程属第二类防雷建筑物;电子信息系统雷电防护等级赛时为A级，赛后为B级。

b)本工程的防雷、电气、消防、弱电和信息系统共用接地装置，利用地梁、底板和桩基础钢筋焊接连通作接地装置，接地电阻要求不大于1欧姆；每类接地设专用接地干线。

c)在建筑物天面及易受雷击部位装设避雷网及避雷针作接闪器，避雷网在整个屋面的网格不大于10m×10m或12m×8m，在屋面四周阳角位置设置避雷小针。

d)凡突出屋面的金属物体（如铁爬梯、水管、透气管等），均应与就近的避雷带相连。

施工方案报审表格式1. 项目基本信息•项目名称：•项目地点：•建设单位：•报审单位：•报审编号：•报审日期：•施工单位：•施工单位联系人：•施工单位联系电话：2. 工程概述2.1 总体情况在此部分，简要描述工程的总体情况，包括项目的规模、所属行业、建设地点等。

2.2 施工范围描述施工范围，包括工程的主要构件、工序、施工方法等。

3. 工程施工方案3.1 施工组织设计描述工程施工组织设计的内容，包括施工部署、施工管理体系、施工流程等。

3.2 施工方法及技术要求详细说明施工方法和技术要求，包括主要工艺、设备及工具选择、材料选用等。

3.3 施工进度计划列出详细的施工进度计划，包括各个施工阶段的开始时间、结束时间、持续时间等。

3.4 施工安全措施描述施工过程中的安全措施，包括安全检查、防护设施、应急预案等。

3.5 质量控制措施说明施工过程中的质量控制措施，包括关键工序的质量要求、检测方法、质量检验计划等。

3.6 环境保护措施详细描述施工过程中的环境保护措施，包括噪音、粉尘、废水、废弃物处理等。

4. 施工方案报审意见及建议4.1 评估内容描述施工方案报审的评估内容，包括技术可行性、施工可行性、安全性、质量保障、环境保护等方面的评估。

4.2 评估结果列出施工方案报审的评估结果，包括通过、未通过等。

4.3 改进建议提出对施工方案的改进建议，包括技术优化、工艺改进、安全措施完善等。

5. 审批意见及签字5.1 审批部门列出审批部门的名称。

5.2 审批意见填写审批部门的审批意见，包括通过、不通过等。

5.3 签字施工方案报审的相关人员签字确认。

6. 附件在此部分列出与施工方案报审相关的附件清单，包括相关图纸、施工图纸、技术文件等。

以上是施工方案报审表的标准格式，供各相关单位使用。

在填写表格时，请根据实际情况填写相应信息，确保完整准确。

表B.0.1 施工组织设计或（专项）施工方案报审表工程名称：15万吨/年煤制烯烃副产品芳构项目编号：HF006方案审批意见单施工技术方案15万吨/年煤制烯烃副产品芳构项目全厂接地施工方案目录一、编制说明：二、编制依据：三、工程概况：四、施工准备：1、材料准备2、施工技术准备3、现场条件准备五、施工程序及方法：1、室外施工工序2、室内施工工序3、施工技术措施及施工程序方法3.1、接地极的制作及安装3.2、室外接地母线安装3.3、室内接地母线安装3.4、设备接地安装3.5、设备房接地安装3.6、防雷接地安装3.7、建筑接地安装3.8、接地测试点设置3.9、总等电位连接3.10、设计要求六、质量保证措施及质量目标：1、质量目标2、质量保证体系3、质量保证措施七、安全措施计划1、安全管理方针2、安全保证体系组织机构及人员职责3、安全保证总原则4、施工机械设备安全管理5、施工现场临时用电安全管理6、安全用火管理八、文明施工措施计划1、管理内容2、文明施工管理措施3、环境保护管理措施九、施工机具及人力资源进度计划1、接地使用工具表2、人力资源表3、施工计划时间表一、编制说明：多伦全厂防雷接地施工是15万吨/年煤制烯烃副产品芳构项目电气专业工程施工项目之一。

多伦全厂防雷接地工程包括有办公楼防雷接地、车间综合楼防雷接地、压缩机厂房接地部分、灌区接地部分、1#-2#称房接地部分；消防水泵房接地部分、循环水泵房接地部分、液化烃泵房接地部分、原料泵房接地部分、锅炉房接地部分等22个区域和路灯接地。

竣工日期为： 2014年12月15日. 为了保证施工的质量及安全，编制本方案以指导施工。

二、编制依据：1、设计院施工图纸设计要求2、《电气装置安装工程1kv及以下配线工程施工及验收规范》GB50258-963、《电气装置安装工程接地置施工及验收规范》GB50169-20064、《建筑电气安装工程施工质量验收规范》GB50303-20025、《电气装置安装工程质量检验及评定规程》DL/T 5161—20026、《施工现场临时用电安全技术规程》JGJ46-887、《建设工程施工现场供用电安全规范》GB50194-938、《建设工程文件规档整理规范》GB/T50328-20019、《建筑工程项目管理规范》GB/T5032610、《石油化工静电接地规范》SH3097—200011、《防雷与接地安装规范》D501-1~4三、工程概况：本工程全厂接地系统施工是由吉林石化工程设计有限公司设计。

特殊施工技术方案（措施）报审表表号：DJB-A2-07工程名称：徐州天成氯碱35KV变电站增容升压工程编号：TCBD---------------致徐州金桥建设监理有限公司徐州天成项目监理部：现报上 110KV变电站防雷接地工程特殊施工技术方案（措施），请审查。

附件:110KV变电站防雷接地工程特殊施工技术方案（措施）承包单位（章）：项目经理：日期：项目监理部审查意见：项目监理部（章）：总监理工程师：专业监理工程师：日期：建设管理单位意见：建设管理单位（章）：项目经理：日期：本表一式三份，由承包单位填报，建设单位、项目监理部、承包单位各存一份。

•特殊施工技术施工方案工程名称：徐州天成氯碱35KV变电站增容升压工程编号：TCBD------作业项目名称：徐州天成氯碱35KV变电站增容升压工程防雷接地施工方案编制单位：南京华东电力设备安装有限公司编写：日期：审核：日期：批准：日期：编写日期：年月日版次：第一版•••••目录一、工程概况二、编制依据三、施工部署四、人员机具安排五、接地制作安装技术措施六、工程安全目标及保证措施七、工程质量目标及保证措施八、环境保护及文明施工措施防雷接地工程作业指导书一、工程概况本变电站防雷部分共设置1支25米高的独立避雷针和一支25米高的架构避雷针，联合构成全站电气设备及引线的直击雷保护。

接地部分工程量主要有接地扁钢 -60×8 3200米，垂直接地体 66根，断线卡紧固件50套，接地铜母线600米。

本作业指导书仅适用于35KV徐州天成氯碱变电站增容升压工程。

二、编制依据本作业指导书编制依据设计图纸及国家、电力行业现行规范规程等：1） 110KV变电站施工图纸；2）《国家电网公司工程建设质量管理规定》（国家电网基建[2006]699号）；3）《国家电网公司输变电优质工程评选办法》（国家电网基建[2006]253号）；4）《国家电网公司输变电工程达标投产考核办法》（国家电网基建[2005]255号）5）《电力建设工程施工技术管理导则》（国家电网工[2003]153号）6）《110KV-1000KV变电站土建工程施工质量验收及评定规程》（Q/GDW183-2008）7）《电力建设工程质量监督检查典型大纲》（火电、送变电部分）8）《变电站工程和输电线路工程监理工作表式（2007版）》（基建质量[2007]11号）9）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全[2007]25号）10）《国家电网公司输变电工程标准化施工手册》（基建安全[2007]36号）11）《电力建设房屋工程质量通病防治工作规定》（电建质监[2004]18号）12）《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002）。

表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成一层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

附件：☑隐蔽工程质量检验资料☑检验批质量检验资料☐分项工程质量检验资料☐施工试验室证明资料☐其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

防雷引下线及接闪器安装检验批质量验收记录07070201 002避雷及接地引线（侧击雷）隐蔽工程验收记录表13.3.46工程名称新乡市大数据产业园11#宿舍楼分项工程名称避雷引下线安装施工单位河南省第二建设集团有限公司验收日期年月日设计单位及图纸编号河南易博联城规划建筑设计有限公司类别部位层段或标高（m）材质规格数量连接方法引线柱一层钢筋螺纹16 焊接侧击雷外窗均压环接闪器示意图及说明：避雷引下线:利用框架柱内至少两根对角主筋（不小于ø16）通长焊接，下端与接地装置焊接连接.施工单位监理（建设）单位验收意见：合格验收意见：施工单位项目专业负责人：监理（建设）单位项目专业监理工程师：项目专业质量检查员：年月日（章）年月日（章）表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成二层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

附件：☑隐蔽工程质量检验资料☑检验批质量检验资料☐分项工程质量检验资料☐施工试验室证明资料☐其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查或验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式二份，项目监理机构、施工单位各一份。

防雷引下线及接闪器安装检验批质量验收记录07070201 002避雷及接地引线（侧击雷）隐蔽工程验收记录表13.3.46工程名称新乡市大数据产业园11#宿舍楼分项工程名称避雷引下线安装施工单位河南省第二建设集团有限公司验收日期年月日设计单位及图纸编号河南易博联城规划建筑设计有限公司类别部位层段或标高（m）材质规格数量连接方法引线柱二层钢筋螺纹16 焊接侧击雷外窗均压环接闪器示意图及说明：避雷引下线:利用框架柱内至少两根对角主筋（不小于ø16）通长焊接，下端与接地装置焊接连接.施工单位监理（建设）单位验收意见：合格验收意见：施工单位项目专业负责人：监理（建设）单位项目专业监理工程师：项目专业质量检查员：年月日（章）年月日（章）表B.0.7 防雷引下线及接闪器安装报审、报验表工程名称：新乡市大数据产业园11#宿舍楼编号：致：河南清鸿建设咨询有限公司（项目监理机构）我方已完成三层墙柱防雷引下线及接闪器安装工作,经自检合格，请予以审查或验收。

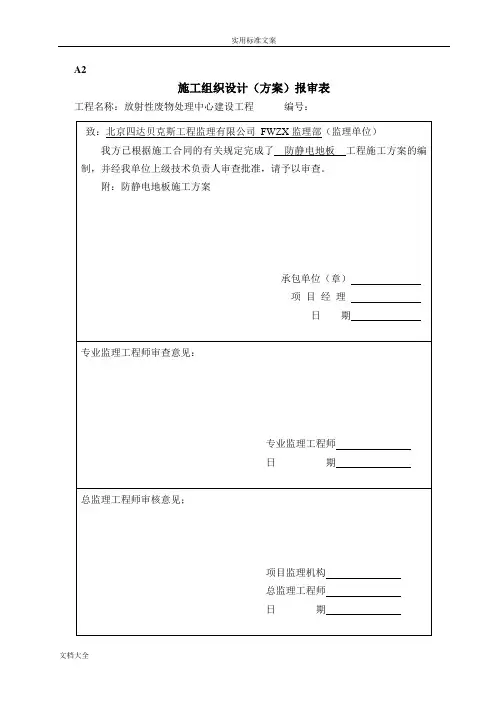

A2施工组织设计（方案）报审表工程名称：放射性废物处理中心建设工程编号：放射性废物处理中心建设工程防静电地板施工方案编制：审核：批准：中建新疆建工（集团）有限公司目录一. 工程概况二、编制依据二、材料要求三、工艺流程四、质量要求五、质量、安全保证措施六、安全文明施工要求一、工程概况1.本工程为放射性废物处理中心项目345房间、502房间防静电地板工程。

2.本工程施工内容主要包括基层处理、防静电地板龙骨焊接、面板敷设、踢脚线铺设等。

二、编制依据1.业主提供的设计施工图纸、相关设计技术文件及图纸会审纪要。

2.国家现行的工程施工及验收规范：《建筑工程施工质量验收统一标准》（GB50300-2013）《建筑地面工程施工质量验收规范》（GB50209-2010）《建筑装饰装修工程质量验收规范》（GB50210-2001）《建筑地面设计规范》（(GB50037-2014)《建设工程项目管理规程》（GB/T50326-2017）《建设工程归档整理规范》（GB50328-2014）《防静电地板通用规范标准》（JS/T10796-2001）《防静电地面施工及验收规范》（SJ/31469-2）三、材料要求1.贴面板：物理性能及外观尺寸应符合《防静电贴面板通用规范》SJ/T11236的要求，并具有永久防静电性能。

其体积及表面电阻：导静电型贴面板的电阻值应低于1.0×106Ω,静电耗散型面板的电阻值就应在为 1.0×106-1.0×109Ω，面板色泽及材质已甲方选定样品为准。

2.基层板采用定性钢模具，样式、厚度同样板3.钢模具内采用细石混凝土或灌浆料灌实，强度达到规范要求。

三、工艺流程基层处理与清理――>水泥浆一道――>20厚1:2.5水泥砂浆――>找中、套方、分格、定位弹线――>面层涂刷2遍酚醛调和漆――>安装固定可调支架和引条――>铺设活动地板面层――>清擦地面做法为05J909《工程做法》中地面57A做法样式1．工艺流程基层处理与清理――>找中、套方、分格、定位弹线――>安装固定可调支架和引条――>铺设活动地板面层――>清擦2．基层处理与清理：活动地板面层的骨架应支承在现浇混凝土上，基层表面应平整、光洁、不起尘土，含水率不大于8％。

防雷接地专项施工方案编制：审核：审批：日期：目录第一章编制依据与防雷、接地工程概况 (3)第一节适用范围 (3)第二节编制依据 (3)第三节设计概况 (3)第二章施工准备 (5)第一节技术准备 (5)第二节材料准备 (5)第三节施工机具准备 (5)第三章施工工艺 (6)第一节基础接地施工工艺 (6)第二节屋面防雷施工工艺 (7)第三节等电位、局部等电位联接施工工艺 (8)第四节引下线施工工艺 (10)第四章接地电阻测试 (11)第五章质量保证措施 (13)第一节质量标准 (13)第二节应注意的质量问题 (14)第三节质量记录 (15)第六章安全保证措施 (15)第七章应急预案 (16)第一节应急准备 (16)第二节触电事故应急准备响应预案 (16)第三节高空坠落事故应急准备响应预案 (19)第八章现场文明体系及施工措施 (21)第一节阶段策划 (22)第二节文明施工 (22)第三节施工现场垃圾清除安排 (24)第九章绿色施工 (24)第一节绿色施工环境管理方针、目标及工程环境管理体系 (24)第二节资源节约 (25)第三节环境保护 (26)第一章编制依据与防雷、接地工程概况第一节适用范围适用于东海富汇豪庭地块项目防雷接地安装工程。

第二节编制依据1. 电气、给排水、燃气、人防等施工图纸2. 依据《建筑电气工程施工质量验收规范》（GB50303-2015）5.依据《建筑物电子信息系统防雷技术规范》（GB50343-2012）6.依据《电气装置安装工程接地装置施工及验收规范》（50169-2016）5.依据《建筑物防雷设计规范》（GB50057-2010）3. 参见《防雷接地安装图集》（D501-1~4）4. 参见《等电位安装图集》（04D501-2）第三节设计概况本工程本建筑按二类防雷建筑设防，防雷击电磁脉冲防护等级为D级。

年平均雷暴日Td=73.9天，年预计雷击次数N=0.5070次。

本工程沿屋面周圈采用∅12镀锌圆钢构筑不大于10m×10m或12m×8m的金属网格作为接闪带。

珠峰文化旅游创业产业园区班禅博物馆EPC总承包建设项目防雷接地施工方案编制：审核：审批：目录一、工程概况 (2)1、工程简介 (2)2、周边情况及交通条件 (2)3、设计概况 (2)二、编制依据 (3)三、施工前期准备 (4)1、技术准备 (4)2、劳动力准备 (4)3、材料准备 (4)4、机具准备 (4)四、施工方法 (5)1、工艺流程 (5)2、大底板防雷接地施工 (5)3、屋面防雷施工 (6)4、防雷引下线施工方法： (7)5、等电位及接地干线的敷设及安装 (8)6、施工焊接要求： (9)五、质量保证措施 (9)1、质量标准 (9)2、应注意的质量问题 (10)3、质量保证措施 (11)六、安全保证措施 (12)一、工程概况1、工程简介本项目为班禅博物馆，位于日喀则市桑珠孜区，现场地上及周边均为拟建建筑或道路。

场地标高复杂、高差较大。

主要包含展馆部分及一个剧院，功能为展览、陈列、文化体验、藏品保管、剧院演出等。

该工程建筑基地面积12011m2，总建筑面积41095m2，其中地上建筑面积21323m2，地下建筑面积19618m2，建筑高度23.75m，防水等级为一级，结构类型，框架剪力墙，抗震设防烈度7 度。

2、周边情况及交通条件本工程由日喀则市珠峰城市投资发展有限公司在日喀则西部中国珠峰文化创意产业园区内,珠峰文化小镇北侧的珠峰文化旅游创业产业园区班禅博物馆EPC总承包建设项目，拟建工程位于园区东北，北临G318，距其约0.25km，场地地形整体呈西北高东南低，地面标高介于3872.50～3887.50m。

周边正在修建市政道路，临时开设了一条进入施工场地的临时道路，供施工现场使用。

3、设计概况本工程年预计雷击次数N=0.32 次/a，按二类防雷建筑物设防，采取防直击雷、防闪电电涌涌入、防雷击电磁脉冲等保护措施。

与大楼其它接地系统共用接地网,接地电阻要求不大于1 欧。

采用Φ 12 热镀锌圆钢在屋顶及女儿墙外沿明装接闪网。
