1. 产品概要感谢您使用宁波申菱直流电阻门机控制系统，使用前请仔细阅读本使用说明书！ 我公司电阻门机均采用三角带二级传动，应用连杆机构及杠杆原理，实现轿门和层门的开门及关门动作。
两种门机均通过连杆机构将主传动机构与轿门连接，主传动机构工作时通过连杆机构使轿门动作，并应用杠杆原理实现快、慢门动作。
同时，连杆带动门刀曲柄，使门刀张开，推动滚轮，通过连杆将层门门锁装置打开，使轿门带动层门同时动作；关门到位时，连杆机构带动门刀曲柄使门刀闭合，层门门锁装置中的锁钩动作，锁住层门，轿门离开。
2.原理说明2.1调速电阻及电阻架编号和排序：RKM 150Ω/200W 接点SSO1 SSO2RGM 51Ω/200W 接点SSC1 SSC2RMD 51Ω/200W 接点KRMDRMD1 51Ω/200W 接点GRMD注：此为电阻架正面视图；则步骤2.3中实物开关器件在正面视图的右边2.2开关门速度调节说明：开门到位信号SLO关门变速信号ss c关门到位信号SL 关门信号速度2.3 各开关动作距离说明触点接通 触点断开 A B SSO2 SSC2 C D SSO1 SSC1 E F SLO SLC 开门过程 关门过程ABCD E F 100—200 100—200 300—400400—5008—1210—20注：单位（mm）以上数据仅供参考2.4 开门机的调节开门机的主要包括：速度的快慢、曲线的合理性等。
该门机的调节是通过变阻来实现的。
调节前先将各变阻触点做好标记，然后依次滑动变阻触点。
当调节到预期的效果后，锁定。
若与预期的效果相反，先将变阻触点滑回到标记处。
再依前一次调节为参照，调至预期效果，锁定。
现将调节参考如下：（参照电气接线图）1. 若关门速度不良，调节GRMD、SSC1、SSC2变阻触点；2. 若开门速度不良，调节KRMD、SSO1、SSO2变阻触点；3. 若关门速度良，曲线不良，调节SSC1、SSC2变阻触点；4. 若开门速度良，曲线不良，调节SSO1、SSO2变阻触点。
通力D10门机调试资料1. 引言通力D10门机是一种用于物料运输和搬运的设备，广泛应用于工业制造领域。
本文将介绍通力D10门机的调试资料，包括调试前的准备工作、调试步骤和调试后的注意事项等内容。
2. 调试前的准备工作在进行通力D10门机的调试前，需要进行以下准备工作：2.1 设备检查检查通力D10门机的各个部件是否完好，包括电气系统、液压系统、传动系统等。
确保设备无损坏或故障。
2.2 调试环境准备确保调试环境符合要求，包括设备周围的安全区域、通风条件、照明条件等。
同时，保证调试所需的工具和设备齐全。
2.3 调试人员培训对参与调试的人员进行培训，使其熟悉通力D10门机的结构、工作原理和调试流程。
确保调试人员具备必要的技能和知识。
2.4 调试计划制定制定详细的调试计划，包括调试步骤、时间安排、责任分工等。
确保调试工作有条不紊地进行。
3. 调试步骤通力D10门机的调试步骤如下：3.1 电气系统调试•检查电气系统的接线是否正确，包括电源接线、控制接线等。
•检查电气元件的工作是否正常，包括电气开关、继电器、按钮等。
•进行电气系统的功能测试，确保各个功能正常工作。
3.2 液压系统调试•检查液压系统的油液是否充足，油路是否通畅。
•检查液压元件的工作是否正常，包括液压泵、液压缸、液压阀等。
•进行液压系统的功能测试，确保各个功能正常工作。
3.3 传动系统调试•检查传动系统的传动装置是否正常，包括齿轮、皮带等。
•检查传动系统的传动效率是否高，是否有异响或震动等异常情况。
•进行传动系统的负载测试，确保传动系统能够承受设计要求的负载。
3.4 控制系统调试•检查控制系统的控制器是否正常工作，包括PLC控制器、触摸屏等。
•检查控制系统的控制逻辑是否正确，各个控制信号是否准确传递。
•进行控制系统的功能测试，确保各个功能正常工作。
3.5 整机调试•将电气、液压、传动和控制系统进行整合，进行整机调试。
•检查整机的运行状态，包括起动、停止、转向等。
通力amdc1c门机开关门快慢调试说明通力门机速度调解方法如下：1、开门机、轿门、安全触板、门刀的安装在维保时均已由安装队完成，不再叙述。
2、轿门的调整是门系统调整的前提，只有轿门调好后，才开始中校对厅门（我是这样）。
3、首先用吹风机给轿门除尘，然后用300＃以上的砂纸打磨轿门轨道，用以保证轿门运行灵活。
4、调整轿门、必须做到：①门板与地坎距离为4mm,轿门与轿厢前壁之间距离为4－6mm （不能太小）；②两扇轿门上下必须在一个平面上。
检查方法就是用钢直尺靠两块门板的上下端,看它是否平整；③门板的正面、侧面必须垂直，这样才能保证关闭中缝整齐，同时打开之后，与轿厢前壁并齐。
调完轿门后，可以手动开关门，整个开关过程应该轻松、平稳。
5、调整触板、光幕。
触板伸出时触板突出量以30～50mm为宜，用时两块触板伸出量相同。
光幕应平齐，在快速开关门过程中不能有异常触发，对于后置光幕尤其要保持清洁。
6、调整开门刀：第1步确定保证门刀与厅门地坎之间距离为7mm为佳，并且保证这一方向的垂直；第2步：确定门刀的刀片与厅门门锁的的脱钩滚轮之间的距离7mm左右；检修全程运行电梯观察，取绝大多数厅门的此间隙，可在小的范围内左、右适量平移轿门总成（此方法不适用双同步门刀的中分双折门如TD3200的汽车梯门机）第3步门刀刀片的两个面即推滚轮的一面必须垂直；第4步检查轿门在带动厅门时，刀片不应有异常声响。
7、调整开关门的速度：应在轿门带动厅门情况下调整，速度控制在0.70m/s左右，开门速度可适当快点。
开、关门的加减速则根据电梯不同加以调整。
主要是曲线拐点的加减速时间;要求调好后拐点弯角成曲线，不是折线，开关门加减速要柔和，开、关门不能有撞击现象。
浅析电梯常见故障及处理方法2009-02-18 11:17:36|分类：默认分类 |标签： |字号大中小订阅讯达（M-B/DS）电梯自投入运行以来，其性能良好、舒适感强，但在运行过程中，电梯有时会发生一些难以预料的故障，影响正常运行，本文仅对电梯常遇故障和管理方面的原因做粗浅的分析。
1 由于原设计不足造成的故障1.1 磁排架磁铁分布不到位。
电梯在运行时因某些原因可能会产生冲顶或蹲底现象，而KVET磁开关仍然导通，电脑误以为轿箱仍在门区，门电机向开门的方向施转，但轿厢门又打不开，门电机在皮带转动的情况下继续转动直至烧毁。
处理方法：为避免用户的损失，在电梯安装调试时，在井道两端磁排架上各装两个磁铁（如图1）。
改装后一旦发生冲顶或蹲底，轿厢门不会自动打开，也就不会烧毁门电机。
图1 磁排架原图和修改图1.2 控制屏内布线局部不足：SRE-A检修断开接触器的主触点，由于不同原因产生过热易造成触点烧蚀、粘连、不释放等故障，如转换成检修状态时，检修接触器SFA 吸合必然造成“DS”驱动装置内可控硅烧毁。
处理方法：将SFA接触器的A2端子连线改接在SRE-A 接触器的31号端子上，然后SRE-A接触器的32号端子跨接上连线，另一端连在SFA接触的A端子上。
（如图2）图2 SFA接触器原图和修改后图1.3 TS系列红外光幕电梯探测器密封不足。
由于探测器的密封效果不太理想，使用不长时探测器内就会渗入灰尘，影响轿厢门的正常工作，每间隔一周时间维护人员不得不清理一次内部灰尘，同时也给人们带来很大的不便。
处理方法：用玻璃胶或不于胶带纸将探测器所有缝隙全部粘牢，此法经实际运用，效果良好，可以彻底根除这个障碍。
1.4 到站方向灯设计不足。
讯达电梯的首层和顶层的两个端站的指示灯为两个并列的小灯泡，功率为5W，电流通过灯丝、WVV31印制板放大器的三极管实际值小于5W，这样在使用中两个三极管经常被烧坏。
其主要原因是国产WVV31印制板T36、T37管功率设计比较小。

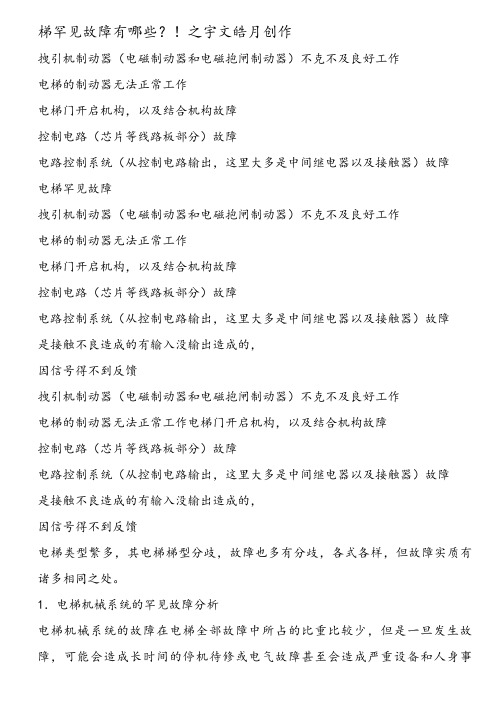

梯罕见故障有哪些？！之宇文皓月创作拽引机制动器（电磁制动器和电磁抱闸制动器）不克不及良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障电梯罕见故障拽引机制动器（电磁制动器和电磁抱闸制动器）不克不及良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障是接触不良造成的有输入没输出造成的，因信号得不到反馈拽引机制动器（电磁制动器和电磁抱闸制动器）不克不及良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障是接触不良造成的有输入没输出造成的，因信号得不到反馈电梯类型繁多，其电梯梯型分歧，故障也多有分歧，各式各样，但故障实质有诸多相同之处。
1．电梯机械系统的罕见故障分析电梯机械系统的故障在电梯全部故障中所占的比重比较少，但是一旦发生故障，可能会造成长时间的停机待修或电气故障甚至会造成严重设备和人身事故。
进一步减少电梯机械系统故障是维修人员努力争取的目标。
①由于润滑不良或润滑系统的故障会造成部件传动部位发热烧伤和抱轴，造成滚动或滑动部位的零部件损坏而自愿停机修理。
②由于没有开展日常检查调养，未能及时检查发现部件的传动、滚动和滑动部件中有关机件的磨损程度和磨损情况，没能根据各机件磨损程度进行正确的修复，而造成零部件损坏自愿停机修理。
③由于电梯在运行过程中振动造成紧固螺栓松动，使零部件发生位移，失去原有精度，而不克不及及时修复，造成磨、碰、撞坏机件自愿停止修理。
④由于电梯平衡系数与尺度相差太远而造成过载电梯轿厢蹲底或冲顶，冲顶时限速器和平安钳动作而迫使电梯停止运行，等待修理。
2．电梯电气系统的故障分析电梯故障绝大系数是电气控制系统的故障。
通力电梯门机自学流程
通力电梯门机自学流程是指门机在安装调试完毕后自动学习门扇开度、速度等参数的过程。
下面，本文将详细介绍通力电梯门机自学流程。
首先，安装调试完毕后，门机将处于待机状态，此时需要按下“学习”按钮，使门机进入学习模式。
接着，门机会自动打开门扇，此时需要手动将门扇关闭，门机会自动识别门扇关闭位置，并开始学习门扇开度参数，此时门扇会以设定的开度自动打开和关闭多次，以确保门扇开度参数的准确性。
然后，门机会自动打开门扇，并通过内置的测速器检测门扇运行速度，以便调整门扇的运行速度参数。
最后，门机会自动关闭门扇，并进入待机状态，此时门机已经完成了自学流程，门机将按照学习到的参数运行，以确保门扇的开闭顺畅和安全。
总之，通力电梯门机自学流程是门机自动学习门扇开度、速度等参数的过程，通过学习和调整参数，以确保门扇的运行顺畅和安全。
梯常见故障有哪些？！拽引机制动器（电磁制动器和电磁抱闸制动器）不能良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障电梯常见故障拽引机制动器（电磁制动器和电磁抱闸制动器）不能良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障是接触不良造成的有输入没输出造成的，因信号得不到反馈拽引机制动器（电磁制动器和电磁抱闸制动器）不能良好工作电梯的制动器无法正常工作电梯门开启机构，以及结合机构故障控制电路（芯片等线路板部分）故障电路控制系统（从控制电路输出，这里大多是中间继电器以及接触器）故障是接触不良造成的有输入没输出造成的，因信号得不到反馈电梯类型繁多，其电梯梯型不同，故障也多有不同，各式各样，但故障本质有诸多相同之处。
1．电梯机械系统的常见故障分析电梯机械系统的故障在电梯全部故障中所占的比重比较少，但是一旦发生故障，可能会造成长时间的停机待修或电气故障甚至会造成严重设备和人身事故。
进一步减少电梯机械系统故障是维修人员努力争取的目标。
①由于润滑不良或润滑系统的故障会造成部件传动部位发热烧伤和抱轴，造成滚动或滑动部位的零部件损坏而被迫停机修理。
②由于没有开展日常检查保养，未能及时检查发现部件的传动、滚动和滑动部件中有关机件的磨损程度和磨损情况，没能根据各机件磨损程度进行正确的修复，而造成零部件损坏被迫停机修理。
③由于电梯在运行过程中振动造成紧固螺栓松动，使零部件产生位移，失去原有精度，而不能及时修复，造成磨、碰、撞坏机件被迫停止修理。
④由于电梯平衡系数与标准相差太远而造成过载电梯轿厢蹲底或冲顶，冲顶时限速器和安全钳动作而迫使电梯停止运行，等待修理。
2．电梯电气系统的故障分析电梯故障绝大系数是电气控制系统的故障。
通力电梯AMD 2.0门机调试方法1.概述AMD2.0是一种新型的用于中、高任务场合的门驱动系统，从外表看，除了变压器、马达和皮带轮大一点外，它与驱动系统1几乎没有什么区别。
1.1技术特点：•马达采用是三相交流永磁同步马达，•线性齿带驱动机构•全机械门刀•电气控制的关门力限制器关门限制力的调节可通过一电位计进行•连续位置及速度反馈•关门到位开关•具有自学习功能,调校简单.•单相主电源的电压范围为110-416VAC，控制柜内的保险丝容量取决于主电源电压（110V/6A，230V/4A，415V/2A）1.2门机控制板介绍1.3信号控制信号输入:▪（17）关门命令，低压有效。
门以较小的力保持完全关闭状态▪（16）开门命令，低压有效。
门以较小的力压在缓冲器上保持完全打开状态▪（27）有限开门，低压有效。
与开门命令一起使门只开到800位置(端子40变低）▪（SD）检修运行，低压有效。
电梯处于检修运行模式时，该信号使开关门按钮有效▪（28）选速1。
电梯可选功能，用于选择门机速度水平（选速后需重新自学习?）▪（29）选速2。
电梯可选功能，用于选择门机速度水平（选速后需重新自学习?）▪（11）强迫关门，低压有效。
以较慢的速度关门，重新开门设备无效▪（G）GND-/24VDC安全信号输入:(在不采用这些输入时，应用DIP开关短接)▪（14）开门按钮，低压有效。
响应重新开门请求（输出端子31或3 2）▪（X15/2）光电1输入，低压有效。
当关门只剩下50mm时，门控制板使其失效▪（X16/2）光电2输入，低压有效。
当关门只剩下50mm时，门控制板使其失效▪（X17）安全触板1输入，低压有效▪（X18）安全触板2输入，低压有效▪（30）重新开门输入,一般接至-/24V.是NC(31)和NO(32)接点的公共端(见原理接线图的S2)输出信号:▪（9）关门极限，低压有效。
到达完全关闭位置前10mm有效▪（10）开门极限，低压有效。
电梯设备介绍整机产品一、通力MiniSpace有（小）机房电梯通力有（小）机房电梯是基于通力EcoDisc碟式马达基础上开发成功的。
