激光断面仪说明书

BJSD-4激光隧道断面仪
1.选择好检测地点，三脚架中心尽量对准地面标志点；
2.打开掌上电脑，选择手动调整→垂直归零→开激光，反复手动调整仪器及三脚架使激光点对准地面标志点同时仪器整平，方法类似经纬仪对中整平；
3.确定实测地面标志点与设计地面标志点的标高差值，在Z01中输入该数据，实测标志点比设计地面标志点高时为正；
4.圆水准泡对准后视方向，制动。

点击工具→输入后视距离→计算→确认。

通过调小角度→方向键控制，使激光点对准后视点，之后垂直归零；
5.方向键控制使仪器转动90°，仪器标牌对准小桩号方向，退出操作界面；
6.选择隧道断面测量→等角测量→输入桩号；
7.测量→停止；
8.在PC上处理数据。

激光断面仪操作方法步骤
1. 准备工作：将激光断面仪放置在平稳的桌面上，接通电源并等待设备自检完成。

2. 安装样品：将样品垂直放置在激光断面仪上，确保样品表面平整，无明显倾斜和折光问题，并根据需要使用样品夹固定样品。

3. 调节参数：根据所需检测参数，设置激光断面仪的相关参数，例如扫描速度、扫描范围、激光强度、自动调焦等。

4. 开始扫描：点击软件界面上的“扫描”按钮，激光断面仪开始对样品进行扫描。

在扫描过程中，需要注意保持样品的稳定性，避免造成偏差或者失真。

5. 分析数据：扫描完成后，激光断面仪会自动将所得到的数据进行分析，生成对应的数据和图像。

可以通过软件界面的数据分析功能，对所得到的数据进行处理和分析，以获得更为精确和全面的结果信息。

6. 结束操作：扫描结束后，需要关闭设备电源，清理样品和周围环境，确保设备和样品的安全和清洁。

BJSD-3隧道激光断面仪操作规程一、操作方法1．仪器应定期校验。

2．检查仪器配件是否齐全。

3．不论在何种条件下，应保证三角架平稳。

4．在日照时，应打伞。

5．避免视距超过60米。

6．仪器的安装：选择好检测地点，即仔细找到标志点位置，尽量使用三脚架的中心对准正下方地面上的标志点。

将三脚架支好，调整好高度，而且尽量使得三脚架顶部水平。

将测量头（即检测主机）放在三脚架的顶上，旋紧固定螺钉。

用测量控制器上面的顶钩挂在三脚架的挂物环上，管好控制器的电源开关，如果采用外接大电池的，亦可将其挂在另一侧的挂物钩上，在连接好七芯电缆。

将测量电缆连接在控制器右上九芯插座和测量主机上相应插座上。

仪器安装完毕。

7．安平：调整仪器主机下三角基座上的三个微调螺旋，观察仪器上的圆水准气泡，使之居中，调整完毕。

8．基点的确立：（地面基准点）：将三角基座安平好后，先打开大电池的开关，指示灯亮，再打开控制器的电源开关，等几秒钟之后，显示屏上出现下列菜单：测量显示传送设置9．当用户选择“1”时，屏幕出现：“请稍后”的字样，测头自动指零完成后10．仪器的运输、保管、使用应正确，并定期校正。

二、仪器日常维护及定期保养1. 仪器使用环境要求：温度范围为-10℃~45℃，湿度≤85%，可在或轻微粉尘烟雾条件下使用；2. 当电池指示灯提示电池电量不足时，应及时进行充电；3. 对打电池充电时，应使用专门的配置的充电器进行，充电温度为10℃~30℃最佳，充电时间一般不得超过5小时；4. 充电电压以220V±10%为准，如工地电压波动较大，最好加交流稳压器；5. 不得随意拆卸、修理或改装仪器。

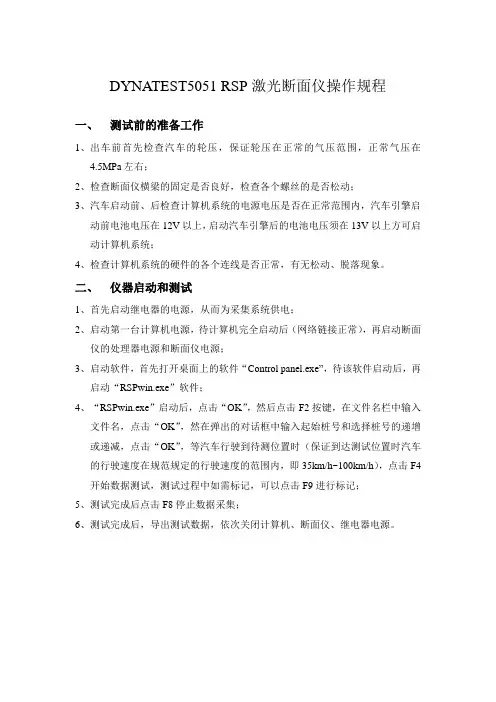

DYNATEST5051 RSP激光断面仪操作规程一、测试前的准备工作1、出车前首先检查汽车的轮压，保证轮压在正常的气压范围，正常气压在4.5MPa左右；2、检查断面仪横梁的固定是否良好，检查各个螺丝的是否松动；3、汽车启动前、后检查计算机系统的电源电压是否在正常范围内，汽车引擎启动前电池电压在12V以上，启动汽车引擎后的电池电压须在13V以上方可启动计算机系统；4、检查计算机系统的硬件的各个连线是否正常，有无松动、脱落现象。

二、仪器启动和测试1、首先启动继电器的电源，从而为采集系统供电；2、启动第一台计算机电源，待计算机完全启动后（网络链接正常），再启动断面仪的处理器电源和断面仪电源；3、启动软件，首先打开桌面上的软件“Control panel.exe”，待该软件启动后，再启动“RSPwin.exe”软件；4、“RSPwin.exe”启动后，点击“OK”，然后点击F2按键，在文件名栏中输入文件名，点击“OK”，然在弹出的对话框中输入起始桩号和选择桩号的递增或递减，点击“OK”，等汽车行驶到待测位置时（保证到达测试位置时汽车的行驶速度在规范规定的行驶速度的范围内，即35km/h~100km/h），点击F4开始数据测试，测试过程中如需标记，可以点击F9进行标记；5、测试完成后点击F8停止数据采集；6、测试完成后，导出测试数据，依次关闭计算机、断面仪、继电器电源。

DYNATEST5051 RSP激光断面仪养护保养一、测试车辆的保养1、当测试汽的行驶里程每增加5000km或者3个月需要进行汽车自身的保养；2、定期检查汽车的轮压，保证轮压在正常范围，3、定期对测试车进行清洗和维护；4、如果测试车在一个月内没有进行外检工作，需要对汽车进行启动，保证汽车工作正常，并对汽车的电池进行充电，从而保证汽车电池的工作寿命；二、仪器的保养和维护1、定期对断面仪进行保养检查、确保仪器的固定正常，各个固定螺丝是否松动，并对各个螺丝进行紧固；2、检查计算机系统的数据线链接是否正常，有无松动现象，并在检查的过程中需要小心注意不要意外损害了数据线；3、检查各个计算机和控制器的固定是否稳固；4、对计算机中的数据进行必要的保存和管理，及时清除垃圾文件，保证计算机有足够的存储空间；5、在数据的拷贝过程中需要注意计算机系统的安全，及时对移动存储器进行病毒的查找，保证移动存储器的安全。

BJHD-3型激光隧道断面检测仪说明书北京慧达天地科技发展有限公司2009年目录一. 仪器概述: (1)二. 仪器特点: (2)三. 使用方法： (2)四、BJHD-3型PDA使用说明 (3)1）PDA软件安装说明 (3)2）断面测量方法 (4)3）参数设置 (5)4）输入标准断面 (6)5）查看文件 (8)6）围岩收敛 (8)五、充电及注意事项: (8)六、使用注意事项： (9)七、软件使用说明 (9)1）软件安装 (9)2）软件的基本介绍 (9)3）设计标准断面 (11)4）传输数据 (12)5）保存文件 (12)6）打开文件 (13)7）编辑断面信息 (13)8）复制断面图形 (14)9）删除断面 (15)10）查看功能 (15)11）围岩收敛 (16)12）土石方计算 (16)附录A常见问题 (16)一. 仪器概述:早期隧道施工检测都是采用皮尺人工测量，精度低而且速度慢，劳动强度大，为了解决这一难题，本公司专门开发出限界检测仪进行隧道施工检测。

本仪器采用了先进的激光测距及测角技术，选用极坐标系测量数据，由专业配套处理软件进行数据处理，快速绘制出隧道（涵洞）限界轮廓图，自动计算用户所需的各项具体数据，同时可以打印出检测报告等文件。

本仪器操作简便、重量轻、便于携带，可独立操作，存储容量大（可存储一百组以上的断面数据）。

可将控制器中数据传输到电脑硬盘上，并通过配套处理软件进行数据处理、绘图及打印检测报告等工作。

A仪器的用途:本仪器适用于隧道（涵洞）施工过程开挖断面检测、工程限界检测及隧道（涵洞）变形检测等。

也可用于距离小于50米以内的各种建筑物限界的检测以及其它相关的检测中。

B使用条件:温度范围: -10℃～+50℃湿度条件: ≤85%粉尘程度: 可在粉尘烟雾条件下使用。

C主要技术指标：检测半径：～60m检测时间：检测一个断面少于3分钟（50点）充电使用时间：充电时间少于9小时，可连续使用7小时以上测距分辨率：1mm测角分辨率：°角度范围：连续测量30°～330°，定点测量60°～300°测头转动角度范围：0°～360°定位测量方式：垂直向下激光定位同时自动存储仪器高度重量：约5Kg二. 仪器特点:(1)结构紧凑、重量轻、携带方便;(2)专业设计，符合现场使用条件;(3)检测精度高，测量速度快，提高工作效率;(4)数据记录简洁，存储容量大，检测距离长;(5)电池供电，工作时间长，便携设计，现场无须携带笔记本微机;(6)软件实用，可手动选择显示的断面，使用简便，隧道分析数据显示直观，支持所见即所得打印方式，可同时打印多条断面；三. 使用方法：A仪器的安装:a.找到标志点位置，尽量使得三角架的中心对准正下方地面上的标志点。

XJ203 型激光隧道断面测量仪操作及软件使用说明书北京通鑫恒业科贸有限公司1XJ203 操作说明书第一章概述一、XJ203 激光隧道断面仪简介本仪器是建立在无需合作目标激光测距技术、精密数字测角技术和精密传动技术之上的。

极坐标测量法与计算机技术紧密相结合，在单机上无需任何设备即可与设计图形进行对比且快速给出测量报告，基于ATUOCAD 平台运行的图象后处理软件,使数据处理功能更加强大。

本仪器采用了大容量内存,在现场无需外接笔记本计算机, 即可检测并记录500组断面数据，每组数据最多可以有500个测量点，如有特殊需要可进行升级后加大存储量。

仪器测量的数据要通过专用的电缆线与计算机连接，传送到计算机中由专为此开发的后处理软件将测量的数据做处理，从而得到所需的图形与数值。

仪器适用于井下巷道或非井下隧道的开挖断面检测、工程限界验收检测、以及巷道或隧道的断面形变检测等场合之中。

也可用于小于60 米以内的建筑物距离的检测、或类似的其他条件的检测应用中。

如正在开发的公路、铁路路基土石方快速测算, 桥梁静载测试, 护坡挡土墙的验收检测等工作。

二、XJ203 激光隧道断面仪的构成1. 主机（包括激光测距传感器、微电子控制系统及内置锂电池。

）2. 三脚架。

（现场测量仅使用前两项）3. 电池充电器。

4. 数据传送电缆。

5. 后处理软件及说明书光盘。

6. 中国计量院计量检测证书。

7. 仪器箱。

8. 手电。

三、XJ203 激光隧道断面仪的技术指标1.检测半径：0.3M～60M2.测量精度：＜±2mm3.工作电压：3.6V4.额定工作电流：600MA5.检测角度范围：30°～ 330°6.转角控制误差：＜0.1°7.测量一周时间：约2～3 分钟8.主机外形尺寸：300 x 160 x 120mm9.数据存储空间：500 组（每组断面500 个测量点）10.主机重量： 5 kg第二章测量原理及安装方法一、测量原理本测量仪器采用极坐标测量法。

激光隧道断面检测仪说明书一．掌上电脑软件使用：1.运行软件：我的设备->residentflash–>断面仪-> 断面仪.exe 文件双击运行程序：2.软件主界面包含断面测量，手动调整，标准断面和设置四项。

手动调整：仪器归零，打开测量激光，转动仪器测头等。

仪器测头不可以用手转动，只可以用掌上电脑控制转动；标准断面：编辑新的标准断面，也可在后处理软件中编辑；或设置当前使用的标准断面，可在测量时直接显示超欠挖值；设置：设置文件保存目录，一定要保存在residentflash 目录中；3.设置按钮用来设置数据的保存目录，数据都要保存在residentflash目录下，可以再新建目录，这里的文件断电不丢失。

4.断面测量：架设好仪器，打开掌上电脑测量软件进入断面测量，输入开始角度及终止角度要测量的点数即可测量断面。

x,y 为仪器中心相对于标准设计断面原点的坐标，即仪器偏离标准断面中心的坐标值。

仪器中心为测量主机上的-.-标志，每次测量前应测量出该点到地面对中点的高度即仪器高；5. 标准断面: 用来设计标准的设计断面，规定垂直向下为零度，逆时针方向画标准断面。

直线用半径为零的点来表示。

在测量主机的显示屏上 按住左上角 左右键3秒钟至激光打开，再按3秒钟激光关闭；断面测量操作：首先在待测点做出标记，并测量出该点高程，然后架设三脚架安装好仪器，打开激光对中，整平仪器，测量出仪器高。

然后将仪器转动到垂直于隧道中线的位置开始测量；使仪器垂直于中线有2种方式 ；一种：后视中线上的另一点，这时要打开测头的测量激光来后视另一个点，然后将测头转动90度，即可保证仪器在待测断面上；另外一种方式：后视对准断面上的另外一点，不用转动仪器即可测量；测头正向转动方向为测量方向，可视为是x 轴的正向；每次测量保证仪器都从同一个方向开始测量；点击<测量>按钮，弹出右侧对话框:(1)中实时绘制当前测量的断面。

激光隧道断面多功能检测仪硬件说明书内容提要:一.仪器概述。

(1)用途。

(2)使用条件。

(3)主要技术指标。

二.仪器的组成及特点。

(1)仪器整体组成。

(2)仪器主机(测量头)示意说明。

三.使用方法。

(1)安装方法。

(2)安平。

四.电池的充电及注意事项。

五.掌上电脑的使用。

六.仪器的维修。

七.仪器使用注意事项：一.仪器概述:本仪器是建立在先进的无合作目标可见光激光测距技术和精密数字测角技术之上，采用极坐标测量法与计算机技术紧密相结合的光机电一体化产品。

加上专门设计的前业掌上电脑控制软件及微机图像后处理软件，能迅速得到隧道断面实际测量曲线图并与标准设计图进行对比，可以快速给出超欠挖值等参数的检测报告。

由于采用了最新的掌上电脑，本仪器在现场不须使用笔记本计算机，即可检测记录多组断面数据并可现场得到隧道的超欠挖等参数。

操作者也可以在回到办公室后，输入到任何壹台PC机中去，使用本仪器提供的台式机后处理软件进行数据处理、作图和输出报告等工作。

(1)仪器的用途:z本仪器用于隧道施工过程开挖断面检测、工程限界验收检测、以及隧道形变检测等场合之中。

也可用于小于45米以内的建筑物距离的检测、或类似的其它条件的检测应用中。

如正在建设的公路、铁路等路基土石方测算，桥梁静载测试，护坡挡土墙的验收检测等工作。

z可以测量前方断面。

z根据设计好的炮眼数据，对炮眼位置进行指示，方便施工。

也可以对隧道轮廓进行放样。

z测量围岩收敛，记录围岩的收敛情况，方便检测隧道等的变形。

(2)使用条件:温度范围: -10℃---+45℃湿度条件: ≤85%粉尘程度: 基本清洁条件下使用、轻微粉尘烟雾条件下也可使用。

(3)主要技术指标：检测半径：1~45米检测时间：自动检测约为3分钟一个断面(50个点)充电使用时间：外接电池组一次充电时间小于5小时，并能使用6小时测距精度：优于±1毫米。

测角精度：优于0.06°。

方位角范围： 30°~330°仪器测头垂直向下为零度。

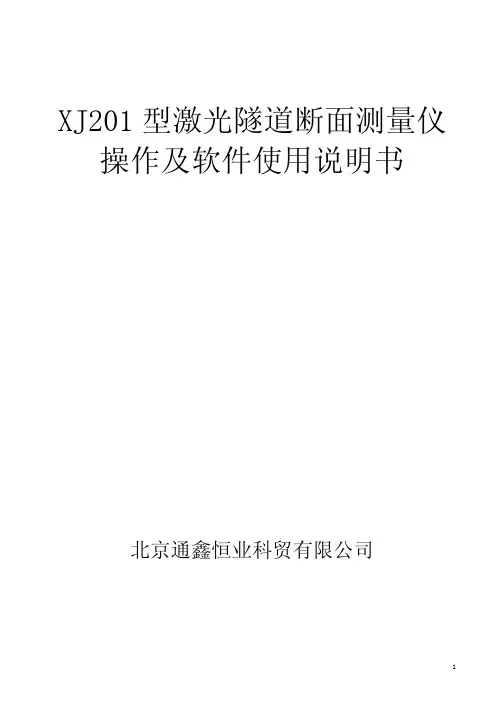

XJ201型激光隧道断面测量仪操作及软件使用说明书北京通鑫恒业科贸有限公司XJ201操作说明书第一章概述一、XJ201激光隧道断面仪简介本仪器是建立在无需合作目标激光测距技术、精密数字测角技术和精密传动技术之上的。

极坐标测量法与计算机技术紧密相结合，在单机上无需任何设备即可快速给出测量报告，基于ATUOCAD平台运行的图象后处理软件,使数据处理功能更加强大。

本仪器采用了大容量内存,在现场无需外接笔记本计算机, 即可检测并记录100组断面数据，每组数据最多可以有512个测量点，如有特殊需要可进行升级后加大存储量。

仪器测量的数据要通过专用的电缆线与计算机连接，传送到计算机中由专为此开发的后处理软件将测量的数据做处理，从而得到所需的图形与数值。

仪器适用于井下巷道或非井下隧道的开挖断面检测、工程限界验收检测、以及巷道或隧道的断面形变检测等场合之中。

也可用于小于60米以内的建筑物距离的检测、或类似的其他条件的检测应用中。

如正在开发的公路、铁路路基土石方快速测算, 桥梁静载测试, 护坡挡土墙的验收检测等工作。

二、XJ201激光隧道断面仪的构成1. 主机（包括激光测距传感器、微电子控制系统及内置锂电池。

）2. 三脚架。

（现场测量仅使用前两项）3. 电池充电器。

4. 数据传送电缆。

5. 后处理软件及说明书光盘。

6. 中国计量院计量检测证书。

7. 仪器箱。

8. 手电。

三、XJ201激光隧道断面仪的技术指标1.检测半径：0.3M～60M2.测量精度：＜±2mm3.工作电压：3.6V4.额定工作电流：600MA5.检测角度范围：30°～ 330°6.转角控制误差：＜0.1°7.测量一周时间：约2～3 分钟8.主机外形尺寸：300 x 160 x 120mm9.数据存储空间：100组（每组断面500个测量点）10.主机重量： 5 kg第二章测量原理及安装方法一、测量原理本测量仪器采用极坐标测量法。

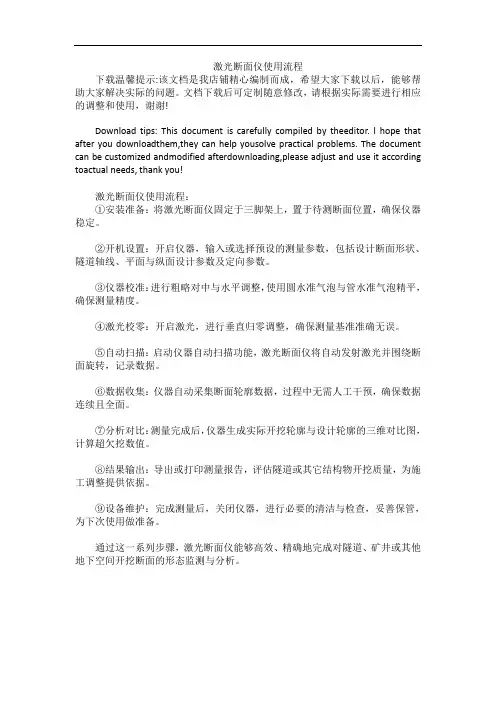

激光断面仪使用流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!激光断面仪使用流程：①安装准备：将激光断面仪固定于三脚架上，置于待测断面位置，确保仪器稳定。

②开机设置：开启仪器，输入或选择预设的测量参数，包括设计断面形状、隧道轴线、平面与纵面设计参数及定向参数。

③仪器校准：进行粗略对中与水平调整，使用圆水准气泡与管水准气泡精平，确保测量精度。

④激光校零：开启激光，进行垂直归零调整，确保测量基准准确无误。

⑤自动扫描：启动仪器自动扫描功能，激光断面仪将自动发射激光并围绕断面旋转，记录数据。

⑥数据收集：仪器自动采集断面轮廓数据，过程中无需人工干预，确保数据连续且全面。

⑦分析对比：测量完成后，仪器生成实际开挖轮廓与设计轮廓的三维对比图，计算超欠挖数值。

⑧结果输出：导出或打印测量报告，评估隧道或其它结构物开挖质量，为施工调整提供依据。

⑨设备维护：完成测量后，关闭仪器，进行必要的清洁与检查，妥善保管，为下次使用做准备。

通过这一系列步骤，激光断面仪能够高效、精确地完成对隧道、矿井或其他地下空间开挖断面的形态监测与分析。

激光惯性高速平整度仪(激光断面仪）—厉普勒斯平整度仪（LＩPRES）(LＩPRＥS－2）(美国PRES技术)<检测仪使用说明书＞<装箱单＞〈质量保证书＞上海普勒斯道路交通技术有限公司ShanghaｉPRES Hiｇｈwａy aｎd TrafｆｉcＴechｎoｌogy, Inc．检测仪使用说明书引言路面平整度是路面评价及路面施工验收中的一个重要指标。

路面平整度直接反映了车辆行驶的舒适度及路面的安全性和使用期限。

路面平整度的检测能为决策者提供重要的信息，使决策者能为路面的维修，养护及翻修等作出优化决策。

另一方面，路面平整度的检测能准确地提供路面施工质量的信息，为路面施工提供一个质量评定的客观指标。

路面平整度的仪器测定主要有两大分类:第一类为路面纵断面剖面测定(直接式检测类），即测出纵断面曲线,然后对测出的纵断面曲线进行数学分析得出平整度指标.第二类为车辆对路面的反应测定(响应式检测类)，即测出车辆对路面纵断面变化的力学响应，然后对测出的力学响应进行数学分析得出平整度指标.路面平整度指标的换算主要是通过对标准仪器测得的结果进行标定而得到的。

通常,第一类检测方法检测速度较慢，但检测精度较高,而第二类检测方法检测速度较快，但检测精度相对较低.第二类检测仪器常要借助于第一类检测仪器进行指标标定.直接式和响应式路面平整度仪是路面施工，验收，养护,评价，和管理部门必备的仪器。

厉普勒斯平整度仪简介本仪器采用激光传感器和垂直加速度传感器组合成惯性参照路面纵断面剖面检测系统,实时检测包括短波长及长波长的路面纵断面剖面曲线(直接式检测类），同时获得各种路面评价指标，包括：国际平整度指标（IRＩ)、平整度标准差（ ）、观测打分值（RＮ）、行驶质量指数(RQI）．厉普勒斯平整度仪可在正常车速的条件下对路面进行长距离快速自动检测与现场计算机数据分析与评价。

此仪器主要用于:１.城市道路及各等级公路或机场跑道路面施工质量验收2。

激光隧道断面检测仪说明书一．掌上电脑软件使用：1.运行软件：我的设备->residentflash –>断面仪-> 断面仪.exe 文件双击运行程序：2.软件主界面包含断面测量，手动调整，标准断面和设置四项。

手动调整：仪器归零，打开测量激光，转动仪器测头等。

仪器测头不可以用手转动，只可以用掌上电脑控制转动；标准断面：编辑新的标准断面，也可在后处理软件中编辑；或设置当前使用的标准断面，可在测量时直接显示超欠挖值；设置：设置文件保存目录，一定要保存在residentflash 目录中；3.设置按钮用来设置数据的保存目录，数据都要保存在residentflash目录下，可以再新建目录，这里的文件断电不丢失。

4.断面测量：架设好仪器，打开掌上电脑测量软件进入断面测量，输入开始角度及终止角度要测量的点数即可测量断面。

x,y 为仪器中心相对于标准设计断面原点的坐标，即仪器偏离标准断面中心的坐标值。

仪器中心为测量主机上的-.-标志，每次测量前应测量出该点到地面对中点的高度即仪器高；5. 标准断面: 用来设计标准的设计断面，规定垂直向下为零度，逆时针方向画标准断面。

直线用半径为零的点来表示。

激光下对中打开方式： 在测量主机的显示屏上 按住左上角 左右键3秒钟至激光打开，再按3秒钟激光关闭；断面测量操作：首先在待测点做出标记，并测量出该点高程，然后架设三脚架安装好仪器，打开激光对中，整平仪器，测量出仪器高。

然后将仪器转动到垂直于隧道中线的位置开始测量；使仪器垂直于中线有2种方式 ；一种：后视中线上的另一点，这时要打开测头的测量激光来后视另一个点，然后将测头转动90度，第一（键上）功能符号操作键 第二（键下）功能符号 信息显示窗口即可保证仪器在待测断面上；另外一种方式：后视对准断面上的另外一点，不用转动仪器即可测量；测头正向转动方向为测量方向，可视为是x 轴的正向；每次测量保证仪器都从同一个方向开始测量；点击<测量>按钮，弹出右侧对话框:(1)中实时绘制当前测量的断面。

激光隧道断面检测仪说明书一．掌上电脑软件使用：1.运行软件：我的设备->residentflash –>断面仪-> 断面仪.exe 文件双击运行程序：2.软件主界面包含断面测量，手动调整，标准断面和设置四项。

手动调整：仪器归零，打开测量激光，转动仪器测头等。

仪器测头不可以用手转动，只可以用掌上电脑控制转动；标准断面：编辑新的标准断面，也可在后处理软件中编辑；或设置当前使用的标准断面，可在测量时直接显示超欠挖值；设置：设置文件保存目录，一定要保存在residentflash 目录中；3.设置按钮用来设置数据的保存目录，数据都要保存在residentflash目录下，可以再新建目录，这里的文件断电不丢失。

4.断面测量：架设好仪器，打开掌上电脑测量软件进入断面测量，输入开始角度及终止角度要测量的点数即可测量断面。

x,y 为仪器中心相对于标准设计断面原点的坐标，即仪器偏离标准断面中心的坐标值。

仪器中心为测量主机上的-.-标志，每次测量前应测量出该点到地面对中点的高度即仪器高；5. 标准断面: 用来设计标准的设计断面，规定垂直向下为零度，逆时针方向画标准断面。

直线用半径为零的点来表示。

激光下对中打开方式：在测量主机的显示屏上 按住左上角 左右键3秒钟至激光打开，再按3秒钟激光关闭；断面测量操作： 首先在待测点做出标记，并测量出该点高程，然后架设三脚架安装好仪器，打开激光对中，整平仪器，测量出仪器高。

然后将仪器转动到垂直于隧道中线的位置开始测量；使仪器垂直于中线有2种方式 ；一种：后视中线上的另一点，这时要打开测头的测量激光来后视另一个点，然后将测头转动90度，第一（键上）功能符号操作键第二（键下）功能符号 信息显示窗口即可保证仪器在待测断面上；另外一种方式：后视对准断面上的另外一点，不用转动仪器即可测量；测头正向转动方向为测量方向，可视为是x 轴的正向；每次测量保证仪器都从同一个方向开始测量；点击<测量>按钮，弹出右侧对话框:(1)中实时绘制当前测量的断面。

目录一．主要用途 (2)二．主要特点 (3)三．主要技术指标 (4)四．测试原理 (5)五．系统组成 (7)六、系统连接 (8)6.1 下位机面板介绍 (8)6.2 下位机操作 (8)七、软件说明 (9)7.1 软件安装 (9)7.1.1 采集卡驱动程序安装 (9)7.1.2 数据采集程序安装 (13)7.2 软件界面介绍 (17)八、软件操作 (19)8.1 程序参数设置 (20)8.2 系统参数标定 (21)8.2.1 激光信号标定 (22)8.2.2 加速度信号标定 (23)8.2.3 距离系数标定 (25)8.3 数据采集 (26)8.3.1 准备采集 (26)8.3.2 实际数据采集 (26)8.3.3 结束数据采集 (26)九．系统维护 (27)十．注意事项 (27)检测路面车辙深度、纵断面、国际平整度指数IRI、平整度标准差σ、行驶质量指数RQI、路面构造深度TD等多种路面性能指标。

主要用于：1．各等级公路、市政道路和机场跑道的路面施工现场控制和路面施工质量交工、竣工验收2．为路面养护管理系统（CPMS）、路网普查进行路面车辙深度以及平整度数据采集3．为颠簸累积仪等2、3类平整度测试仪进行相关性标定4．为研究路面谱特性提供原始路面纵断面数据●采用瑞典专业道路检测激光传感器●采用美国高精度伺服式加速度传感器●断面计算模型完全采用美国密歇根大学（UMTRI）/联邦公路局（FHWA）道路断面测量系统断面合成算法●主要技术性能参数超过世界银行46号报告对路面平整度Ι级测试方法的定义，符合美国ASTM E950关于断面仪Ι级标准的要求,测得的指标符合国家路面验收与养护标准规范●功能齐全的实时处理软件系统，以等距离方式实时采集、处理、显示和存储测点位置、车速、车辙深度、IRI、σ、RQI及TD等数据●测试过程不受仪器装载车动态性能的影响，可以在较大车速范围内（20～100km/h）变换测试车速而不影响测试结果三．主要技术指标传感器个数激光传感器：5个加速度传感器：2个激光传感器采样频率：激光传感器I：64KHz激光传感器II：16KHz偏差：<0.5mm分辨率：<0.1mm测量范围：200mm加速度传感器频率范围：>400Hz偏差：<2mg分辨率：<1μg测量范围：±2.5g最小采样间隔1mm路面车辙深度报告间隔1m～1000mIRI报告间隔10m～1000m断面响应波长<500m距离测量系统（DMI）距离检测精度：<0.1%距离检测分辨率：<1mm测试速度：20km/h～100km/h平整度测试等级世界银行Ι级国际平整度指数IRI相关系数R2（参照精密水准仪）：>0.99检测范围：0～15m/km检测重复性：变异系数<2% 测试数据纵断面数据路面车辙深度国际平整度指标IRI平整度标准差σ行驶质量指数RQI路面构造深度SMTD/PMTD 输出格式Excel、ASCII文本文件激光传感器底部到路面净距300mm四．测试原理4.1 车辙测试原理LAS1 LAS5LAS2 LAS3 LAS4车辙测试原理图如上图所示，5路激光信号射到地面，然后经过采集卡传送到计算机，计算机通过标定系数计算出激光信号到地面的高度，从而获得了道路的断面数据。

激光断面仪大概操作步骤
试用版
1.架设三角架,连接仪器.
2.开机,点击tnoen
3.进入手动调整,开激光,垂直归零.
4.初步粗平调圆水准气泡.对中,精平调管水准气泡.
5.开激光垂直归零.
6.如果对中点画圈→退出→设置→高级设置密码12345→归零补偿量±100→退出→手动调整→垂直归零→开激光,直到无圈为止.
7.进入手动调整工具,先点击“测距”,仪器高自动计算,手动输入后视距离,点击计算,确认,开激光,每步角度计算值,点微调,直到找到后视点.
8.调整90度,圆水准气泡位于大里程方向的右侧面向大里程方向,然后点击垂直归零.关闭该项.
：中线偏差值,面向大里程方向,左负右正,单位9.点击测量断面,→等角测量→输入参数X
m,Z
：高度偏差值,实测高程减设计高程.点击测量,测量当前断面.
01。
