第四章 网络计划技术

第四章 网络计划技术

第四章网络计划技术4、1 基本概念计划管理的新方法是建立在网络图的基础上，因此统称为网络计划方法。

一、网络图（一）、横道图与网络计划的特点分析1、横道图的优点：简单明了，直观易懂，容易掌握，便于检查和计算资源需求状况。

横道图的缺点：⑴、不能全面而明确地表达出各项工作开展的先后顺序和反映出各项工作之间的相互制约和相互依赖的关系；⑵、不能在名目繁多、错综复杂的计划中找出决定工程进度的关键工作，便于抓主要矛盾，确保工期，避免盲目施工；⑶、难以在有限的资源下合理组织施工、挖掘计划的潜力；⑷、不能准确评价计划经济指标；⑸、不能应用现代化计算技术。

2、网络计划技术的基本原理⑴、应用网络图形来表达一项计划（或工程）中各项工作的开展顺序及其相互之间的关系；⑵、通过对网络图进行时间参数的计算，找出计划中的关键工作和关键线路；⑶、通过不断改进网络计划，寻求最优方案；⑷、在计划执行过程中对计划进行有效的控制与监督，保证合理地使用人力、物力和财力，以最小的消耗取得最大的经济效果。

（二）、网络计划的表达方法1、双代号网络图以箭线及其两端节点的编号表示工作的网络图称为双代号网络图。

2、单代号网络图以节点及其编号表示工作，以箭线表示工作之间的逻辑关系的网络图称为单代号网络图。

（三）、网络计划的分类（1）按计划目标（即其终止节点）的多少分：单目标网络计划、多目标网络计划。

（2）按网络计划层次分：综合施工网络计划、单位工程施工网络计划、局部网络计划。

（3）按网络计划的时间表达方式分：非时标网络计划（箭线长短不代表时间、时间写出来）、时标网络计划（剪线在时间坐标上投影代表工作延续时间）。

（4）按图形样式分：单代号网络、双代号网络。

二、基本符号（一）双代号网络图的基本符号双代号网络图的基本符号是箭线、节点及节点编号1、箭线⑴一根箭线表示一项工作或表示一个施工过程；⑵一根箭线表示一项工作所消耗的时间和资源，分别用数字标注箭线的下方和上方；⑶在非时标网络图中，箭线的长度不代表时间的长短，画图时原则上是任意的，但必须满足网络图的绘制规则。

建筑施工组织-教学大纲

建筑施工组织-教学大纲

《建筑施工组织》课程教学大纲课程编码：课程名称：建筑施工组织（ORGANIZATION IN CONSTRUCTION）总学时：34理论学时：34实验（上机）学时：0学分：2适用专业：工程造价（本科）先修课程：《建筑施工技术》、《建筑结构》、《建筑材料》。

一、课程的性质与任务《建筑施工组织》针对工程项目施工的复杂性来研究工程项目建设统筹安排系统管理客观规律的一门课程，它也是建筑企业运用系统的观点、理论和方法对工程项目进行决策、计划、组织、控制、协调等过程的全面管理的一项重要工作。

是一门与工程实际结合紧密，在工程实践中应用极广的一门专业基础课。

学习本课程的主要任务是：（1）基本掌握当前建筑业改革中应用的现代化施工组织与管理方法；（2）在工程实践中，具有编制施工组织设计和施工进度计划的能力。

二、课程学时分配本课程总学时34学时，其中讲课30学时，辅导答疑4学时。

课程主要内容和学时分配见课程学时分配表。

三、课程的基本教学内容及要求（一）第1章概论（共2学时）1.教学内容项目的概念与分类；建设项目；施工项目；项目管理的概念及特征；建设工项目管理；施工项目管理。

2.重点和难点重点：项目的概念与分类；项目管理的概念及特征；难点：无。

3.课程教学要求了解项目的概念与分类；了解项目管理的概念及特征；（二）第2章施工准备工作（共4学时）1.教学内容施工准备工作的分类和内容；原始资料调查分析；技术资料准备；施工现场准备；物资准备；施工现场人员准备；季节施工准备。

2.重点和难点重点：施工准备工作的分类和内容。

难点：无。

3.课程教学要求熟悉施工准备工作的分类和内容。

（三）第3章流水施工的基本原理（共6学时）1.教学内容流水施工简介；流水施工的主要参数；流水施工的组织方式；流水施工的案列。

2.重点和难点重点：流水施工的主要参数；流水施工的组织方式。

难点：流水施工的主要参数；流水施工的组织方式。

3.课程教学要求掌握流水施工的主要参数；流水施工的组织方式。

(建筑施工组织)复习题[11秋]

(建筑施工组织)复习题[11秋]

第一章绪论一、判断题1、建设项目的管理主体是建设单位。

（√）2、项目管理规划大纲是由企业管理层在开工之前编制的。

（×）3、施工组织设计是施工规划，而非施工项目管理规划。

（√）4、发包人的项目管理实施规划可以用施工组织设计代替，但应满足项目管理实施规划的要求。

（×）5、固定资产投资项目包括基本建设项目和技术改造项目。

（√）6、可行性研究是项目决策的核心。

（√）二、单项选择题1、下列工程中，属于分部工程的是（B ）A . 土方开挖工程B . 电梯工程C . 玻璃幕墙工程D . 模板工程2、具有独立的设计文件，可以独立施工，建成后能够独立发挥生产能力或效益的工程称为（B ）A . 建设项目B . 单项工程C . 单位工程D . 分部工程3、建筑产品地点的固定性和类型的多样性决定了建筑产品生产的（C ）A . 流动性B . 地区性C . 单件性D . 综合复杂性4、某一建设项目的决策以该项目的哪个文件被批准为标准？（C ）A . 设计任务书B . 项目建议书C . 可行性研究报告D . 初步设计5、建设工程项目管理实施规划的编制时间及编制者分别是（D ）A . 设计阶段；设计方B . 招标前；组织委托的项目管理单位C . 投标前；企业管理层D . 开工前；项目经理6、项目的主要特征包括单件性、整体性和（C ）A . 批量性B . 重复性C . 明确性D . 流动性7、编制项目管理实施规划的主要依据是（D ）A . 施工组织设计B . 可行性研究报告C . 施工合同D . 项目管理规划大纲三、多项选择题1、我国建设程序可分为三大阶段，即（CDE ）A . 可行性研究B . 勘察设计C . 项目决策D . 建设准备E . 工程实施2、编制项目管理实施规划的依据有（BCE ）A . 施工组织设计B . 项目管理规划大纲C . 施工合同D . 可行性研究报告E . 项目管理目标责任书3、建筑产品体形庞大的特点决定了建筑产品生产的（BDE ）A . 流动性B . 周期长C . 地区性D . 露天作业多E . 高空作业多4、建设程序可分为三大阶段，其中工程实施阶段的内容包括（ACE ）A . 建设实施B . 施工准备C . 生产准备D . 人员培训E . 竣工验收及后评价四、填空题11、建筑产品的特点有、、和综合性。

网络计划技术-工期优化例题(施工组织设计课件)

网络计划技术-工期优化例题(施工组织设计课件)

图4.67计算工期为159天，与合同工期146天相比尚需压缩 13天，考虑选择因素，选择③-④工作，因为有充足的资 源，且缩短工期对质量无太大的影响。由原62天压缩为52 天，即得网络计划图4.68。
第四章 网络计划技术-工期优化
图4.68计算工期为149天，与合同工期146天相比尚需压缩 3天，考虑选择因素，选择①-③工作，因为关键线路上可 压缩时间工作只剩①-③工作。由原52天压缩为49天，即得 网络计划图4.69。
第四章 网络计划技术
ቤተ መጻሕፍቲ ባይዱ
第四章 网络计划技术-工期优化
【例】 已知某网络计划初始方案如图4.65所示。图中箭 杆上数据为工作正常作业时间，括号内数据为工作最短 作业时间，假定合同工期为146天。
第四章 网络计划技术-工期优化
假设③-④工作有充足的资源，且缩短时间对质量无太 大的影响，④-⑥缩短时间所需费用最省，且资源充足。 ①-③工作缩短时间的有利因素不如③-④与④-⑥。
☆ 第三步，关键工作①-③可缩短12天，③-④可缩短 10天，④-⑥可缩短7天。共计可缩短时间29天。 ☆ 第四步，选择关键工作，考虑选择因素，由于④⑥缩短时间所需费用最省，且资源充足。优先考虑压 缩其工作时间，由原52天压缩为45天，即得网络计划 图4.67。
第四章 网络计划技术-工期优化
第四章 网络计划技术-工期优化
第四章 网络计划技术-工期优化
第一步，根据工作正常时间计算各个节点的最早和最迟时 间，并找出关键工作及关键线路。计算结果如图4.66所示。 图中①→③→④→⑥为关键线路。
第四章 网络计划技术-工期优化
☆ 第二步，计算需缩短的工期。根据图4.67计算工期 为166天，合同工期为146天，需要缩短时间为20天。

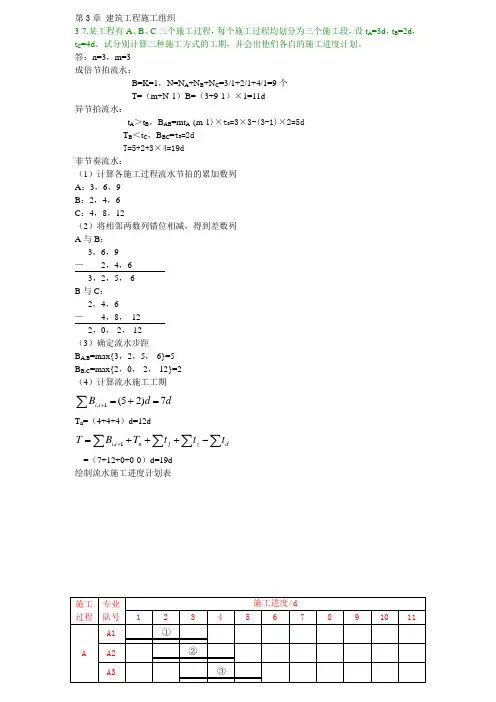

建筑工程施工组织 课后题

建筑工程施工组织 课后题

施施专
施工进度/d
工工业
5
层过队1 2 3 4
111111111122222222 6789
数程号
012345678901234567
A1 ①
③
⑤ ⑦
⑨
筋
A2
② ④⑥ ⑧
模B 一
C1
浇 C2
C3
A1
二筋
A2
①②③④⑤⑥⑦ ⑧ ⑨
① ②
④ ⑤
⑦ ⑧
③
⑨
⑥
①③
⑤⑦ ⑨
②④
⑥⑧
模B
C1
浇 C2
C3
① ② ③④ ⑤ ⑥ ⑦ ⑧ ⑨
ES LS FF EF LF TF
由上图可知此时关键线路有 3 条，有以下 4 种压缩方案： （1）压缩工作①→③，优选系数为 7；
（2）压缩工作③→④与③→⑤，组合优选系数为 2+1=3； （3）压缩工作③→④与⑤→⑥，组合优选系数为 2+3=5；
（4）压缩工作④→⑥与⑤→⑥，组合优选系数为 6+3=9。 所以选择同时压缩③→④与③→⑤工作，各压缩 1 天，如下图所示，已满足工期要求。
①
④
⑦
②
⑤
⑧
③
⑥
⑨
3-9.根据表中数据，试组织流水施工并绘制施工进度表。
题 3-9 表
施工过程
施工段
A
B
C
D
E
1
4
2
1
5
4
2
3
3
4
2
2
3
2
3
3
4
1
4
2
4
4
3
2

第四章 网络计划技术

第四章 网络计划技术

以最小的消耗取得最大效益。
四、网络计划方法的特点
• 优点：组成有机的整体，明确反映各工序间的制约与依赖关系；
• 能找出关键工作和关键线路，便于管理人员抓主要矛盾；
• 便于资源调整和利用计算机管理和优化。 • 缺点：不能清晰地反映流水情况、资源需要量的变化情况。
五、网络图的基本类型
• 1、双代号网络图： • 两个圆圈和一个箭线表示一项工作的网状图 挖土 3d 4 垫层 2d 5
(二）图上计算法：（工作时间参数的计算）
紧前工作 本工作 紧后工作
h
i
j
k
最早开 最迟开 始时间 始时间
最早开 最迟开 始时间 始时间
最早开 最迟开 始时间 始时间 总时差 最早结 最迟完 自由时差 束时间 成时间
i
（a） 二时标注法
j
总时差 自由时差
i
（b） 四时标注法
j
i
（c） 六时标注法
j
（1)最早开始时间（ES） P359
4、选择网络计划的排列方法
如分层分段施工时，在水平方向可表示： （1）组织关系――同一施工过程在各层段上的顺序 施工段的排列方向 （ 按工种排列 ）
某基础工程， 有挖土、打垫 层、砌砖基、 回填。分三段 施工。
挖1 挖2 挖3
垫1
垫2
垫3
（2）工艺关系――在同一层段上各施工过程的顺序 （按施工段排列）
挖1 垫1 砌1
工 艺 顺 序 排 列 方 向
挖2
垫2
砌2
（五）示例
某基础工程，施工过程为：挖槽12d，铺垫层3d， 砌墙基9d，回填6d；采用分三段流水施工方法， 试绘制双代号网络图。
1 挖1
4

建筑施工组织与管理教案

《建筑施工组织与管理》教案任课教师：余杰一、学情分析建筑施工组织与管理对于普通民众来说，是一个既熟悉又陌生的概念。

在讲授时，通过对建筑行业的介绍，引入准确概念后，配合丰富的图片，结合文字说明，让同学们对建筑施工组织设计有基本了解，这样就比较容易实现预期的教学目标。

二、教学目标我将课程的教学目标确定为以下两点：认知目标：使学生对建筑施工组织与管理有一基本了解。

情感目标：培养学生积极向上，认真探究和思考的精神以及乐观的学习态度。

三、教学方法由于建筑施工组织与管理等专业建筑知识较为复杂，不易短时间理解掌握，因此，为了实现既定教学目标，我准备从教学方法着手，主要采用教授法、板画演示和PPT演示法、分解法以及提问法等，通过综合使用各种能够使抽象知识具体化、使复杂过程直观化的教学方法，从而让学生易于接受并吸收。

四、教学过程在对教学过程的设计中，我将本次课划分为引入、展开、小结和布置作业四个阶段。

首先，通过讲述一个故事，引出本课程的主要授课内容；在正文部分的讲授中，充分利用板书和PPT演示，阐明混凝土的进本组成部分；然后进行小结，指出混凝土各组成部分的性能；最后布置课后思考题，启发学生的思考能力，巩固和拓展本节课所学知识。

以上，是我从教材分析、学情分析、教学目标、教学方法及教学过程等五个方面对本次课进行的说明，绪论部分一节课，装饰概念部分一节课，内墙面抹灰四节课，外墙面装饰四节课。

教案首页（简案）14级土建学院学生任课教师：余杰教研室主任签名：年月日教案续页教案续页教案续页教案续页教案续页教案续页教案续页教案续页教案续页教案续页教案续页教案续页。

网络计划技术-费用优化例题(施工组织设计课件)

第四章 网络计划技术
第四章 网络计划技术-费用优化
例 某工程任务的网络计划如图4.72所示。箭线上方括号外 为正常时间直接费，括号内为最短时间直接费，箭线下方括 号外为正常持续时间，括号内为最短持续时间。假定平均每 天的间接费（综合管理费）为100元，试对其进行费用优化。
第四章 网络计划技术-费用优化
第一步，列出原始数据表，并计算各工作的费用率（见表）。
工作 正常工期ຫໍສະໝຸດ 最短工期相差费用率△Ci- 费用与时间
代号 时 间 直接费 时 间 直接费 时 间 费用 j(元/天) 变化情况
1-2 16 900 12 1220 4
320
80
1-3 18 1500 10 2500 8 1000
125
2-4 12 1000 6 2200 6 1200
T2 = 66 - 9 = 57（天） C2 = 11840 + 9×100 = 12740（元） 这时关键线路已变成2条（见图4.76）。
第四章 网络计划技术-费用优化
第四章 网络计划技术-费用优化
循环三： 从图4.76可以看得到，关键线路已变为2条：①→②→⑤→⑥→⑦； ①→③→⑤→⑥→⑦ 关键工作为：①-②，②-⑤，⑤-⑥，①-③，③-⑤，⑥-⑦。 其压缩方案为： 方案一：缩短⑤-⑥工作，每天增加费用240元，可缩短10天。 方案二：缩短①-②、①-③工作，每天平均增加费用205元，可缩 短4天。 方案三：缩短①-②、③-⑤工作，只能缩短1天，每天平均增加费 用180天。 方案四：缩短②-⑤、①-③工作，必须缩短4天，每天平均增加费 用200元。
在本例中，循环一：在正常持续时间原始网络计划图（图4.73）中，
关键工作为①-③、③-⑤、⑤-⑥、⑥-⑦，在表4.8中可以看到：⑥

网络计划--单代号网络图详解例题

4 5 10
5 12 7 5 12 1
14 14 0 15 15
15 15 0
7
8
14 14 H(1)
6 12 6
8 14 6
6 G(2)
6 12
TP＝TC＝15天23
作业：绘制双代号网络图； 复习时间参数有关内容。
A
24
4.3单代号网络计划
4.3.1 单代号网络图的组成
编号 工作名称
时间
编号 工作名称 持续时间
4
8
5
220 770
B(5)
7 11 4 11 15 4
3 D(4)
770
2
770
242 572
4 C(3)
A
15 15 0
20 20 0
5
6
F(5)
770 15 15 0
E(8)
TP＝TC＝20天
19
作业
作业10：根据表中逻辑关系，绘制双代号网络图。
工作 A B C D E F G H
紧前 工作
工作代号 工作名称 工作时间
FF
LS
LF
工作代号及名称
ES
EF
LS
LF
TF 时间 FF
A
4
二、双代号网络图与单代号网络图比较
1、两个节点一个箭杆 代表一个施工过程
2、箭杆反映消耗一定 的资源
3、箭杆反映施工过程 之间的逻辑关系
4、有时会出现虚箭杆
5、箭杆的长短不反映 时间的长短
6、节点不需要消耗时 间和资源
节点表示工作；箭线表示工序之间的逻辑关系。
4.3.2单代号网络图的绘制
绘制原则、绘制方法与双代号网络图基本相同。

（建筑施工组织）复习题[11秋]
