试井设备及井下工具简介

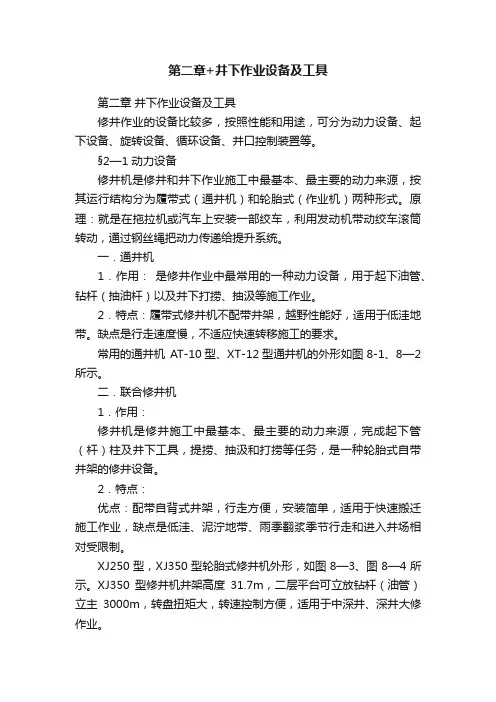

第二章+井下作业设备及工具第二章井下作业设备及工具修井作业的设备比较多，按照性能和用途，可分为动力设备、起下设备、旋转设备、循环设备、井口控制装置等。

§2—1 动力设备修井机是修井和井下作业施工中最基本、最主要的动力来源，按其运行结构分为履带式（通井机）和轮胎式（作业机）两种形式。

原理：就是在拖拉机或汽车上安装一部绞车，利用发动机带动绞车滚筒转动，通过钢丝绳把动力传递给提升系统。

一．通井机1．作用：是修井作业中最常用的一种动力设备，用于起下油管、钻杆（抽油杆）以及井下打捞、抽汲等施工作业。

2．特点：履带式修井机不配带井架，越野性能好，适用于低洼地带。

缺点是行走速度慢，不适应快速转移施工的要求。

常用的通井机AT-10型、XT-12型通井机的外形如图8-1、8—2所示。

二．联合修井机1．作用：修井机是修井施工中最基本、最主要的动力来源，完成起下管（杆）柱及井下工具，提捞、抽汲和打捞等任务，是一种轮胎式自带井架的修井设备。

2．特点：优点：配带自背式井架，行走方便，安装简单，适用于快速搬迁施工作业，缺点是低洼、泥泞地带、雨季翻浆季节行走和进入井场相对受限制。

XJ250型，XJ350型轮胎式修井机外形，如图8—3、图8—4所示。

XJ350型修井机井架高度31.7m，二层平台可立放钻杆（油管）立主3000m，转盘扭矩大，转速控制方便，适用于中深井、深井大修作业。

§2—2、起下设备起下设备：由井架和提升系统组成。

提升系统由游动系统(包括天车．游动滑车、大钩、钢丝绳)和吊环、吊卡组成。

一．井架（一）井架作用：井架的用途主要是装置天车，支撑整个提升设备，以便悬吊井下设备、工具和进行各种起下作业。

（二）井架的分类：从井架的可移动性来分，有固定式井架和可移动式井架；从井架的高度来分，固定式井架又可分为18m、24m、29m等几种井架。

目前在井下作业中，常用的固定式井架有BJ-18型、BJ-29型等。

采矿业中的采矿设备与工具介绍采矿业是指通过开采地下或地表的矿石、矿砂等矿产资源，进行加工、提炼和利用的行业。

在进行矿产资源开采的过程中，采矿设备和工具起着至关重要的作用。

本文将介绍一些采矿业常用的采矿设备和工具。

一、井下采矿设备与工具1. 掘进机在井下采矿过程中，掘进机是一种常见的设备。

掘进机主要用于开采煤矿、铁矿等地下矿产资源，以及扩大和维护巷道、隧道等地下空间。

它的主要作用是通过掘进刀具的旋转和推挤，破碎和开采矿石或岩石。

2. 钻探机钻探机是井下采矿过程中不可或缺的设备。

它主要用于地质勘探、矿产资源评估和井下储气库建设等领域。

钻探机依靠刀具的旋转和钻探桶的推进力，将钻头钻进地下，获取地下的岩石和土壤样本，以及测量地下地质信息。

3. 小型起重设备在井下采矿过程中，小型起重设备具有重要的作用。

它主要用于吊运和搬运矿石、设备和工具等物品。

小型起重设备包括起重机、抓斗式起重机、链条葫芦等，能够提高物料和设备的运输效率，保证采矿作业的进行。

二、露天采矿设备与工具1. 工程车辆在露天采矿过程中，各类工程车辆是必不可少的设备。

工程车辆包括挖掘机、推土机、装载机、卡车等。

这些车辆能够快速有效地进行矿石的开挖、运输和堆放，提高采矿效率，并减少人力投入。

2. 破碎设备破碎设备是用于将巨大的矿石或岩石破碎成更小粒度的设备。

它主要包括破碎机、颚式破碎机、冲击破碎机等。

这些破碎设备能够将矿石或岩石进行粗碎或细碎，以满足后续处理、加工、运输的需求。

3. 堆取设备堆取设备主要用于露天矿山中矿石的堆放和取出。

它包括堆取机、堆取机械手、皮带输送机等。

这些设备能够将矿石按照一定的工艺堆放起来，并在需要时取出，提高露天矿山生产效率，减少人工操作。

三、安全设备与工具1. 通风设备在采矿作业过程中，通风设备是确保井下空气流通、保持矿井安全的必备设备之一。

这些设备包括风机、局部通风系统、安全帽等。

通风设备能够保持矿井的新鲜空气供应，排除有害气体，同时确保矿工的安全和健康。

仪器简介目录一、信号传输方式 (1)1、编码传输方式 (1)2、脉冲传输方式 (4)二、仪器工作原理及刻度方法 (5)1、CCL磁定位仪 (5)2、自然伽马仪 (6)3、流体密度仪 (7)4、压力仪 (7)5、温度仪 (8)6、持水率仪 (9)7、流量计 (9)三、其它仪器工作原理 (14)1、X-Y井径仪 (14)2、四十臂井径仪 (14)3、四十独立臂井径仪 (15)仪器简介由于我们主要的测井项目是两个剖面测井，因此主要介绍这两个剖面测井所用的仪器。

也就是七个参数的仪器。

分三个部分介绍：信号传输方式、仪器原理和刻度。

一、信号传输方式我们所用的基本上有两种传输方式：编码传输方式和脉冲传输方式。

1、编码传输方式编码传输方式是通过遥传短节（WTC）分时传送到电缆至地面仪，编码形式为曼彻斯特码，一次可以测量多种参数。

WTC实际上是一个双微处理器系统。

六参数中的每一个仪器内部都有一个与之进行通讯的A1板。

在这块板上设置有该仪器的地址。

WTC中微处理器D2主要负责与井下仪器的A1板的相互通讯。

此处理器在程序的支持下依次对各个仪器进行寻址，经内部总线传送到各仪器的A1板，A1板中经解调电路解调成不归零码。

A1板中的微处理器D3在程序支持下，确认所接收到的地址与其设定的地址是否相同，如果不同则仪器没有任何动作；如果相同，就会将该仪器测得的数据发送到内部总线上。

WTC接到此数据，经微处理器处理后将同步、仪器地址、数据、齐偶校验等信号以曼彻斯特码的形式发送到电缆上，地面系统根据这些信号可以检测出每一种仪器的数据。

WTC每寻址一支仪器需要4ms，一帧寻址10支仪器，所用时间为40ms。

所以，每支仪器40ms才被寻址一次，每秒有25帧数据产生。

这样，每个仪器的地址和数据被不断地送到地面设备中，地面系统将这些信息处理后，即可得到每个仪器的测量参数。

一般来说，仪器要求总线工作电压为33—35V。

现在的编码传输普遍采用单片机技术，通过对测井信号进行数据采集、编码、解码等智能化处理，将多参数组合测井仪测试的数据通过单心电缆一帧帧的时分传送到地面。

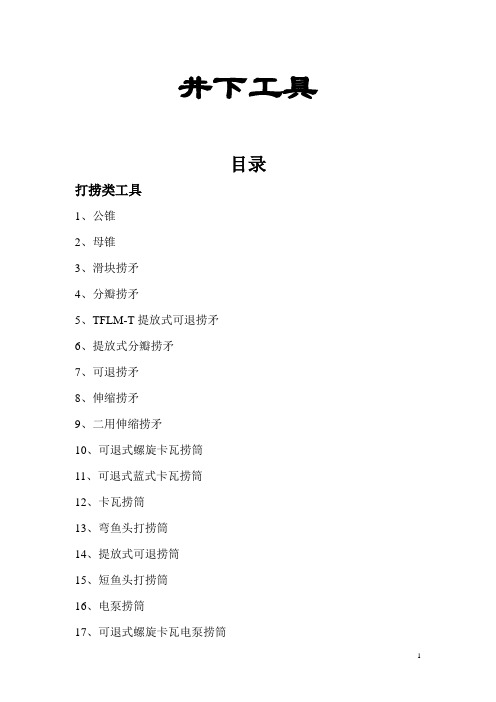

井下工具目录打捞类工具1、公锥2、母锥3、滑块捞矛4、分瓣捞矛5、TFLM-T提放式可退捞矛6、提放式分瓣捞矛7、可退捞矛8、伸缩捞矛9、二用伸缩捞矛10、可退式螺旋卡瓦捞筒11、可退式蓝式卡瓦捞筒12、卡瓦捞筒13、弯鱼头打捞筒14、提放式可退捞筒15、短鱼头打捞筒16、电泵捞筒17、可退式螺旋卡瓦电泵捞筒18、活页式捞筒19、不可退式抽油杆捞筒20、弯抽油杆捞筒21、组合式抽油杆捞筒22、提放式抽油杆捞筒23、三球打捞器24、抽油杆接箍捞矛25、多用打捞筒26、颠倒式抽油杆捞筒27、蓝式抽油杆捞筒28、螺旋式抽油杆捞筒29、偏心式抽油杆接箍捞筒30、提放式倒扣捞矛31、可胀式倒扣捞矛32、倒扣捞矛33、倒扣捞筒34、提放式倒扣捞筒35、反循环打捞蓝36、局部反循环打捞蓝37、开窗捞筒38、缆绳打捞钩39、外钩40、内钩41、内外组合钩42、活齿钩43、一把抓44、磁力打捞器45、测井仪器打捞器46、弹簧打捞筒47、老虎嘴整形类工具48、梨形涨管器49、偏心辊子整形器50、长锥面涨管器51、三锥辊整形器52、旋转震击式整形器53、楔形涨管器54、偏心涨管器55、球形涨管器56、顿击器57、复合式鱼顶修整打捞器58、鱼顶修整器震击类工具59、开式下击器60、润滑式下击器61、液压式上击器62、液压加速器切割类工具63、水力式外割刀64、机械式内割刀65、机械式外割刀钻、磨、铣类工具66、三刮刀钻头67、十字钻头68、鱼尾刮刀钻头69、尖钻头70、偏心钻头71、三牙轮钻头72、平底磨鞋73、凹面磨鞋74、梨形磨鞋75、滚球式平底磨鞋76、内铣鞋77、外齿铣鞋78、柱形铣鞋79、锥形铣鞋80、领眼磨鞋81、套铣筒82、扶正器83、滚动扶正器84、恒定加压器85、钻廷套管刮削类工具86、弹簧式套管刮削器87、防脱式套管刮削器88、胶筒式套管刮削器控制类工具89、偏心配水器90、偏心配产器91、K344-110封隔器92、K344-114封隔器93、Y341-114-X封隔器94、Y341-114封隔器95、XYQ-100泄压器96、CMB超越式油管锚97、RCM型软油管锚98、节流器99、支撑卡瓦100、锯齿形安全接头101、方扣形安全接头102、倒扣安全接头103、游车大钩104、水龙头105、气动卡盘106、多用途油管卡盘107、自封封井器108、半封封井器109、全封封井器110、加压支架111、加压吊卡112、分段加压吊卡113、安全卡瓦114、修井吊钳115、油管吊钳116、油管钳117、活门吊卡118、月牙吊卡119、活动肘节120、丢手接头121、倒扣器122、管式抽油泵123、杆式抽油泵124、单螺杆抽油泵125、抽油杆吊卡126、抽油泵脱接器127、铅印128、单臂吊环129、双臂吊环130、羊角吊卡131、修井转盘132、螺杆钻具133、液压动力钳134、解卡机公锥SY5114—92母锥SY5115--92滑块捞矛SY/T5069—2000可退式捞矛SY/T5069—2000分瓣捞矛SY/T5069—2000TFLM—T 型提放式可退捞矛提放式分瓣捞矛SY/T5069—2000伸缩捞矛SY/T5069—2000二用伸缩捞矛SY/T5069—2000可退式螺旋卡瓦打捞筒SY/T5068--2000可退式蓝式卡瓦捞筒SY/T5068-2000卡瓦捞筒SY/T5068—2000弯鱼头打捞筒SY/T5068-2000提放式可退捞筒短鱼头捞筒SY/T5068—2000电泵捞筒SY/T5068—2000可退式螺旋卡瓦电泵捞筒SY/T5068—2000活页式捞筒SY/T5068--2000不可退式抽油杆捞筒SY/T5068--2000弯抽油杆打捞筒SY/T5068—2000组合式抽油杆捞筒SY/T5068-2000提放式可退抽油杆捞筒SY/T5068-2000三球打捞器SY/T5068-2000抽油杆接箍捞矛SY/T5069-2000多用打捞筒SY/T5068-2000颠倒式抽油杆捞筒SY/T5068-2000蓝式抽油杆捞筒螺旋卡瓦式抽油杆捞筒SY/T5068-2000偏心式抽油杆接箍捞筒SY/T5068-2000提放式倒扣捞矛SY/T5069—2000倒扣捞矛SY/T5069-2000可胀式倒扣捞矛SY/T5069-2000倒扣捞筒SY/T5068—2000提放式倒扣捞筒SY/T5068—2000反循环捞篮局部反循环打捞篮开窗打捞筒SY/T5068--2000缆绳打捞钩内外组合钩活齿钩。
