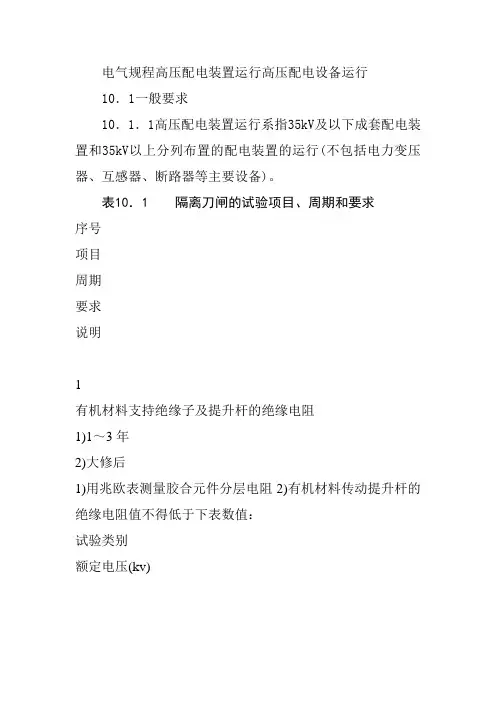

电气规程高压配电装置运行高压配电设备运行10.1一般要求10.1.1高压配电装置运行系指35kV及以下成套配电装置和35kV以上分列布置的配电装置的运行(不包括电力变压器、互感器、断路器等主要设备)。
表10.1 隔离刀闸的试验项目、周期和要求序号项目周期要求说明1有机材料支持绝缘子及提升杆的绝缘电阻1)1~3年2)大修后1)用兆欧表测量胶合元件分层电阻2)有机材料传动提升杆的绝缘电阻值不得低于下表数值:试验类别额定电压(kv)<2424~40.5大修后10002500运行中3001000采用2500V兆欧表2二次回路的绝缘电阻1)1~3年2)大修后3)必要时绝缘电阻不低于2MΩ采用1000V兆欧表交流耐压试验大修后1)试验电压值按DL/T593规定2)用单个或多个元件支柱绝缘子组成的隔离开关进行整体耐压有困难时,可对各胶合元件分别做耐压试验,其试验周期和要求按表10.2的规定进行在交流耐压试验前、后应测量绝缘电阻;耐压后的阻值不得降低4二次回路交流耐压试验大修后试验电压为2kV5电动、气动或液压操动机构线圈的最低动作电压大修后最低动作电压一般在操作电源额定电压的30%~80%范围内气动或液压应在额定压力下进行6导电回路电阻测量大修后不大于制造厂规定值的1.5倍用直流压降法测量,电流值不小于100A7操动机构的动作情况大修后1)电动、气动或液压操动机构在额定的操作电压(气压、液压)下分、合闸5次,动作正常2)手动操动机构操作时灵活,无卡涩3)闭锁装置应可靠10.1.2变(配)电所的高压配电装置应根据本规程2、3关于变(配)电所巡视检查制度的规定,对设备进行巡视检查。
10.1.3高压配电装置的巡视检查内容一般规定如下:a.各种充油设备的油面位置、油色应正常。
桶皮、油截门、油面指示计及油盅等处应清洁,无渗漏油现象;b.所有瓷绝缘部分(包括瓷瓶、瓷套管等)应无掉瓷、破碎、裂纹以及闪络放电痕迹和严重的电晕现象。

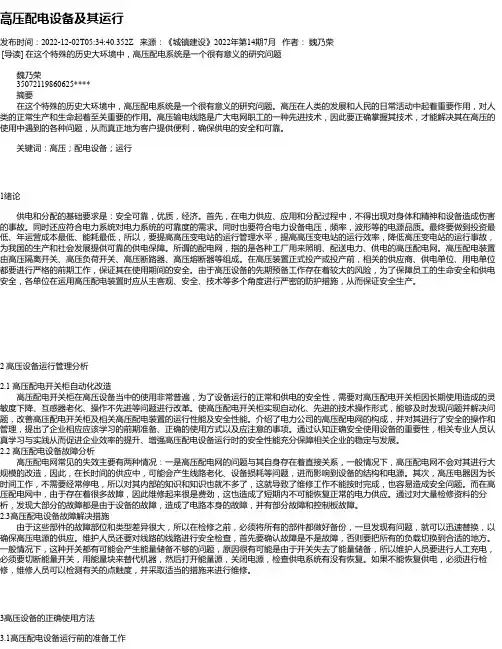

高压配电设备及其运行发布时间:2022-12-02T05:34:40.352Z 来源:《城镇建设》2022年第14期7月作者:魏乃荣[导读] 在这个特殊的历史大环境中,高压配电系统是一个很有意义的研究问题魏乃荣35072119860625****摘要在这个特殊的历史大环境中,高压配电系统是一个很有意义的研究问题。
高压在人类的发展和人民的日常活动中起着重要作用,对人类的正常生产和生命起着至关重要的作用。
高压输电线路是广大电网职工的一种先进技术,因此要正确掌握其技术,才能解决其在高压的使用中遇到的各种问题,从而真正地为客户提供便利,确保供电的安全和可靠。
关键词:高压;配电设备;运行1绪论供电和分配的基础要求是:安全可靠,优质,经济。
首先,在电力供应、应用和分配过程中,不得出现对身体和精神和设备造成伤害的事故。
同时还应符合电力系统对电力系统的可靠度的需求。
同时也要符合电力设备电压,频率,波形等的电源品质。
最终要做到投资最低、年运营成本最低、能耗最低,所以,要提高高压变电站的运行管理水平,提高高压变电站的运行效率,降低高压变电站的运行事故,为我国的生产和社会发展提供可靠的供电保障。
所谓的配电网,指的是各种工厂用来照明、配送电力、供电的高压配电网。
高压配电装置由高压隔离开关、高压负荷开关、高压断路器、高压熔断器等组成。
在高压装置正式投产或投产前,相关的供应商、供电单位、用电单位都要进行严格的前期工作,保证其在使用期间的安全。
由于高压设备的先期预备工作存在着较大的风险,为了保障员工的生命安全和供电安全,各单位在运用高压配电装置时应从主客观、安全、技术等多个角度进行严密的防护措施,从而保证安全生产。
2 高压设备运行管理分析2.1 高压配电开关柜自动化改造高压配电开关柜在高压设备当中的使用非常普遍,为了设备运行的正常和供电的安全性,需要对高压配电开关柜因长期使用造成的灵敏度下降、互感器老化、操作不先进等问题进行改革。
高压配电设备及其运行摘要:电能对于社会和人类来说是生存和发展的基本能源,所以有关人员要对高压配电工作加强重视程度,以保证使用者操作方便和使用安全。
而对于高压配电设备,因其是电气工程中最主要的构成部分,它的运转对工程建设施工有很大的影响,因此要提高工程的运行品质就应该更加关注高压配电设备的运转特性,以便对各种组成元件进行最优配置,从而保持高压配电设备的运转效率。
据此,本文对高压配电设备和其运行条件、运行管理进行了简要研究。
关键词:高压配电设备;电力系统;运行条件社会经济发展加快导致社会各领域对电力的需求不断增长,由此电力使用量正在逐渐增加,从而对高压、低压变电站的电气品质和安全性要求也随之提高。
另外由于电力设备对于经济、生活都具有直接的影响,但是其变配电设施却存在很多安全问题,造成电力系统经常产生故障,影响了经济正常发展,所以有关人员要加强对变配电设备的及时保养并采取科学的管理措施,以减少变配电设备的故障。
1.高压配电设备在厂矿、发电厂等有关企业中均存在着大量的高压配电设备问题,并且其已经在一定程度上影响到了企业的发展。
因此当企业在应用高压配电设备的过程中,一定要了解清楚设备的运行规律和适用方式,进而提高企业生产时的安全程度。
所谓的高压配电,指的是将35V以上的输电高压,经过地区的变电站,来降到6-10KV的配电高压,再输送到公司的变电站。
其中配电网络的主要布线形式有:环型、树干型和放射型。
常见的高压配电网有:负载开关、断路器、熔断器、隔离开关等。
而变电所则是一种配电装置,是厂矿、发电厂所使用的照明、配电设备。
在高压配电网没有投入使用时,设备的供应方、供电和用电公司均要做好相应的准备措施,以确保高压配电设备能够安全运行。
此外,高压设备的准备工作具有一定的危险性,所以要对有关工作人员和电力系统的安全问题加强重视,企业必须以技术安全为前提,对高压配电设备进行科学合理的保护。
2.高压配电设备的运行条件2.1核心设备运行条件在高压配电设施的运行过程中,对两种供电的运行方式如双母线分段中运行方式和人工联络方式要进行科学管控。
高压配电设备及其运行作者:马鹏程来源:《科技创新导报》2012年第18期摘要:厂矿企业、变电站和各类发电厂用于配电、照明和提供动力的在低压配电系统中的成套设备即为配电设备。
高压断路器、高压隔离开关、高压负荷开关和高压熔断器属于高压配电设备。
用电单位应该从自身的经济和发展角度出发,考虑用电单位的远景规划、供电线路的回路数等因素,对高压配电设备进行现代化、自动化的改进以期增强配电性能。
关键词:隔离开关高压熔断器自动化进程中图分类号:TM6 文献标识码:A 文章编号:1674-098X(2012)06(c)-0063-011 高压配电设备运行条件1.1 高压核心设备在重要工程的高压配电过程中,应该采用双母线分段运行,以手动联络的方式控制两路电源。
对变压器回路的保护措施应当采用SF6绝缘固定式针孔断路器和三工位负荷开关同时进行。
对电器、架构、导体的选择喝配电装置的布置方式应该能够使高压配电设备在短路、过电压和检修等情况下能够正常运行。
对硬导体喷涂相同颜色的标志或是油漆以进行区分,应该采用一致的方式相序排列配电装置各回路。
当出现如下情况中的任意一种:即因故障而需要切断电源;较多的出线回路;自动装置或断电保护发出断电要求以及切换电源时带有负荷——才应将断路器装设进去。
在满足保护选择性能配合和断流容量的前提下,可以选用熔断器负荷开关对不太重要的的负荷供电引线进行控制。
必须用可靠的电器将接地装置和电器设备外露部分的导电区段进行连接。
在雷雨季节到来前要对避雷器进行试验和检查,将隔离开关在母线停电时拉开,便可以将避雷器取下进行相关的检修工作,所以不需要将单独的隔离开关装设到避雷器上。
在市面上普遍常见的运行单位和产品基本都是采用同一组隔离开关对电压互感器和母线上的避雷器进行连接。
在单独的高压配电室内比较适宜装设含带了可燃性油的高压配电装置。
同一房间内低压配电柜适宜与不超过6台的高压配电柜一起设置;在同一房间内,非油侵的电力变压器、低压配电装置和不带可燃性油的高压配电装置可以设置在一起。
文件编号:GD/FS-4354(安全管理范本系列)高压配电设备及其运行详细版In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编辑:_________________单位:_________________日期:_________________高压配电设备及其运行详细版提示语:本安全管理文件适合使用于平时合理组织的生产过程中,有效利用生产资源,经济合理地进行生产活动,以达到实现简化管理过程,提高管理效率,实现预期的生产目标。
,文档所展示内容即为所得,可在下载完成后直接进行编辑。
(1) 概述:隔离开关是一种没有灭弧装置的开关设备,主要用来断开无负荷电流的电路,隔离电源,在分闸状态时有明显的断开点,以保证其他电气设备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障电流。
因它没有专门的灭弧装置,不能切断负荷电流及短路电流。
因此,隔离开关只能在电路已被断路器断开的情况下才能进行操作,严禁带负荷操作,以免造成严重的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A的空载变压器,电流不超过5A的空载线路,才能用隔离开关进行直接操作。
高压隔离开关一般可分为户外式和户内式两种。
户外式高压隔离开关运行中,经常受到风雨、冰雪、灰尘的影响,工作环境较差。
因此,对户外式隔离开关的要求较高,应具有防冰能力和较高的机械强度。
在不同电压等级的系统中,均需使用隔离开关,所以隔离开关也有相应的电压等级。
35kV及以上电压等级采用的隔离开关,一般均为三相联动型,操作方式可分为手动操作、电动操作、压缩空气操作和液压操作。
高压配电装置安全运行规程范本第一章总则第一条为确保高压配电装置的安全运行,保护人员生命财产安全,制定本规程。
第二条本规程适用于高压配电装置的安全运行,适用范围包括但不限于发电厂、变电站、工业企业等。
第三条高压配电装置的安全运行包括设备的规范安装、使用和维护等环节,所有相关人员都必须遵守本规程。
第四条高压配电装置的安全运行应遵守国家相关法律法规和规范,结合本单位实际制定和执行。
第五条高压配电装置的安全运行应建立完善的管理与监督机制,实行责任追究制度,确保各项安全措施的有效执行。
第六条高压配电装置的安全运行应建立健全的应急预案,并定期组织演练,确保各类突发情况能够及时应对。
第二章设备安装与检测第七条设备安装应按照相关规范进行,确保设备的稳定性和可靠性。
第八条设备安装前应进行必要的检查和测试,确保设备符合要求并具备安全性能。
第九条设备安装结束后,应进行全面的检测和验收,确保设备能够正常运行。
第十条设备安装、检测和验收过程中,应严格遵守相关操作规程和安全规范,确保工作人员的人身安全。
第三章设备使用与操作第十一条设备的使用和操作应由经过专门培训的人员进行,且必须持有效证明。
第十二条设备的使用和操作人员应了解设备的工作原理和性能,熟悉设备的操作规程,具备安全意识和应急处理能力。
第十三条设备的使用和操作人员应遵守设备的操作规程和安全规范,严禁违反规定进行操作。
第十四条设备的使用和操作人员应定期进行健康体检,确保身体健康状况符合操作要求。
第四章设备维护与保养第十五条设备的维护与保养应定期进行,保持设备的良好工作状态。
第十六条设备维护和保养应由经过专门培训的人员进行,且必须持有效证明。
第十七条设备维护和保养人员应遵守相关规定,按照规定进行操作和检测,确保维护保养的质量。
第十八条设备维护和保养过程中,应切实做好安全措施,确保维护保养人员的人身安全。
第五章运行监控与风险管理第十九条设备运行应定期进行监控和检测,及时发现和处理异常情况。

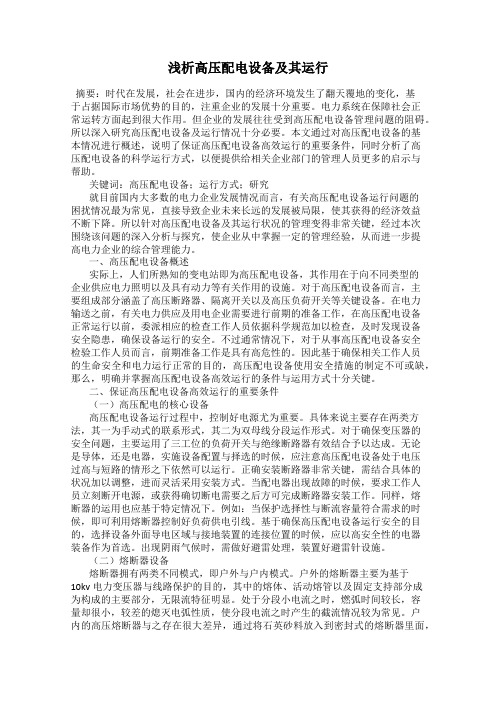

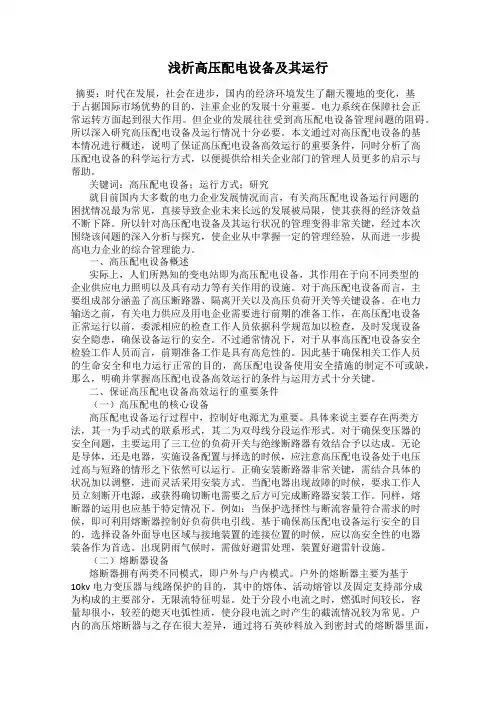

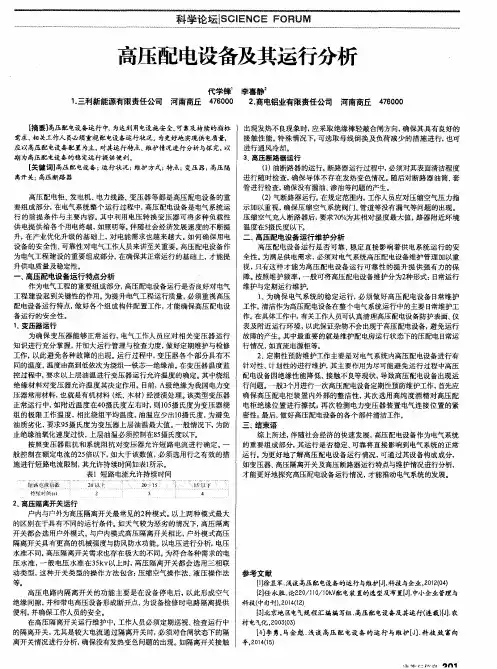

浅析高压配电设备及其运行摘要:时代在发展,社会在进步,国内的经济环境发生了翻天覆地的变化,基于占据国际市场优势的目的,注重企业的发展十分重要。
电力系统在保障社会正常运转方面起到很大作用。
但企业的发展往往受到高压配电设备管理问题的阻碍。
所以深入研究高压配电设备及运行情况十分必要。
本文通过对高压配电设备的基本情况进行概述,说明了保证高压配电设备高效运行的重要条件,同时分析了高压配电设备的科学运行方式,以便提供给相关企业部门的管理人员更多的启示与帮助。
关键词:高压配电设备;运行方式;研究就目前国内大多数的电力企业发展情况而言,有关高压配电设备运行问题的困扰情况最为常见,直接导致企业未来长远的发展被局限,使其获得的经济效益不断下降。
所以针对高压配电设备及其运行状况的管理变得非常关键,经过本次围绕该问题的深入分析与探究,使企业从中掌握一定的管理经验,从而进一步提高电力企业的综合管理能力。
一、高压配电设备概述实际上,人们所熟知的变电站即为高压配电设备,其作用在于向不同类型的企业供应电力照明以及具有动力等有关作用的设施。
对于高压配电设备而言,主要组成部分涵盖了高压断路器、隔离开关以及高压负荷开关等关键设备。
在电力输送之前,有关电力供应及用电企业需要进行前期的准备工作,在高压配电设备正常运行以前,委派相应的检查工作人员依据科学规范加以检查,及时发现设备安全隐患,确保设备运行的安全。
不过通常情况下,对于从事高压配电设备安全检验工作人员而言,前期准备工作是具有高危性的。
因此基于确保相关工作人员的生命安全和电力运行正常的目的,高压配电设备使用安全措施的制定不可或缺,那么,明确并掌握高压配电设备高效运行的条件与运用方式十分关键。
二、保证高压配电设备高效运行的重要条件(一)高压配电的核心设备高压配电设备运行过程中,控制好电源尤为重要。
具体来说主要存在两类方法,其一为手动式的联系形式,其二为双母线分段运作形式。
对于确保变压器的安全问题,主要运用了三工位的负荷开关与绝缘断路器有效结合予以达成。

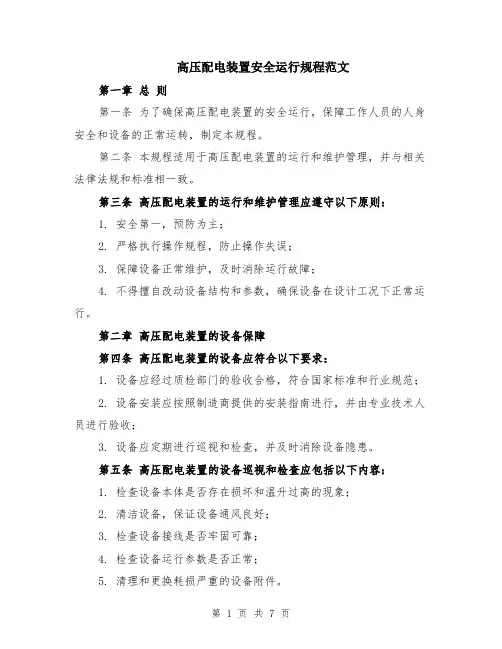

高压配电装置安全运行规程范文第一章总则第一条为了确保高压配电装置的安全运行,保障工作人员的人身安全和设备的正常运转,制定本规程。
第二条本规程适用于高压配电装置的运行和维护管理,并与相关法律法规和标准相一致。
第三条高压配电装置的运行和维护管理应遵守以下原则:1. 安全第一,预防为主;2. 严格执行操作规程,防止操作失误;3. 保障设备正常维护,及时消除运行故障;4. 不得擅自改动设备结构和参数,确保设备在设计工况下正常运行。
第二章高压配电装置的设备保障第四条高压配电装置的设备应符合以下要求:1. 设备应经过质检部门的验收合格,符合国家标准和行业规范;2. 设备安装应按照制造商提供的安装指南进行,并由专业技术人员进行验收;3. 设备应定期进行巡视和检查,并及时消除设备隐患。
第五条高压配电装置的设备巡视和检查应包括以下内容:1. 检查设备本体是否存在损坏和温升过高的现象;2. 清洁设备,保证设备通风良好;3. 检查设备接线是否牢固可靠;4. 检查设备运行参数是否正常;5. 清理和更换耗损严重的设备附件。
第六条高压配电装置的设备维护管理应包括以下内容:1. 设备维护应按照制造商的维护手册进行,确保维护操作正确;2. 定期检查设备的接线和接地是否正常;3. 定期检查设备的运行参数是否正常;4. 安排设备的定期维护保养计划,并记录维护情况。
第七条高压配电装置的设备维修应按照以下原则进行:1. 维修应由经过专业培训并持证上岗的操作人员进行;2. 维修过程中应先停电,并采取必要的防护措施;3. 维修过程中不得随意拆卸设备部件,应按照标准的维修流程进行;4. 维修后应进行设备的性能测试和验收。
第三章高压配电装置的操作管理第八条高压配电装置的操作应执行以下管理要求:1. 操作人员应经过培训合格并持证上岗;2. 操作前应仔细阅读设备的操作手册和安全警示标志;3. 操作人员应穿戴符合安全要求的工作服和防护用品;4. 在操作前应检查设备的运行参数是否正常,并做好相应记录。
高压配电装置安全运行规程高压配电装置是电力系统中必不可少的组成部分,它的安全运行对于保障电力供应的连续性和稳定性具有重要意义。
为了确保高压配电装置的安全运行,下面将对高压配电装置的安全运行规程进行详细阐述。
一、安装与验收1. 安装前,应对高压配电装置进行全面的检查和测试,确保其各项技术指标符合规定要求。
2. 安装人员必须具备专业技能,按照规范和标准进行操作,确保设备安装牢固、连接可靠。
3. 安装完毕后,要进行全面的验收工作,包括电气性能测试、接地装置测试等,确保设备安装质量达到要求。
二、日常检修与维护1. 高压配电装置应定期进行例行检修,及时发现问题并进行修复。
2. 检修人员必须熟悉设备的结构和工作原理,遵守操作规程,确保自身和设备的安全。
3. 检修工作结束后,要对设备进行全面的功能性测试,确保其正常运行。
4. 定期清洁设备的外部和内部,防止积尘和湿气对设备的影响,保持设备的良好工作状态。
5. 检修记录应详细记录检修日期、内容和操作人员,并进行归档保存,以备查阅。
三、操作与使用1. 操作人员必须经过正规培训,持有相应的操作证件,按照操作规程进行操作。
2. 操作前应先仔细阅读设备的操作手册,了解设备的工作原理和使用注意事项。
3. 操作人员应穿戴符合规定的个人防护用具,并保持清醒和集中注意力,严禁操作时分心或疲劳。
4. 操作人员操作设备时,必须按照规定的步骤进行操作,确保设备在正常工作范围内运行。
5. 对于存在故障或不正常现象的设备,应立即停止使用,并及时报告上级进行处理。
四、急救与事故处理1. 操作人员应熟悉高压配电装置的事故处理流程和急救措施。
2. 发生设备事故时,应立即采取紧急措施,确保人员的生命安全和设备的保护。
3. 操作人员应掌握正确的急救方法,及时对受伤人员进行救治,并报告相关部门。
4. 发生设备事故后,要进行事故分析和整改,查明事故原因,并采取措施防止再次发生。
五、安全教育与培训1. 定期组织并对操作人员进行安全教育和培训,提高他们的安全意识和应急能力。
文件编号:TP-AR-L1982In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.(示范文本)编订:_______________审核:_______________单位:_______________高压配电设备及其运行(正式版)高压配电设备及其运行(正式版)使用注意:该安全管理资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改,请在使用时认真阅读。
(1) 概述:隔离开关是一种没有灭弧装置的开关设备,主要用来断开无负荷电流的电路,隔离电源,在分闸状态时有明显的断开点,以保证其他电气设备的安全检修。
在合闸状态时能可靠地通过正常负荷电流及短路故障电流。
因它没有专门的灭弧装置,不能切断负荷电流及短路电流。
因此,隔离开关只能在电路已被断路器断开的情况下才能进行操作,严禁带负荷操作,以免造成严重的设备和人身事故。
只有电压互感器、避雷器、励磁电流不超过2A的空载变压器,电流不超过5A的空载线路,才能用隔离开关进行直接操作。
高压隔离开关一般可分为户外式和户内式两种。
户外式高压隔离开关运行中,经常受到风雨、冰雪、灰尘的影响,工作环境较差。
因此,对户外式隔离开关的要求较高,应具有防冰能力和较高的机械强度。
在不同电压等级的系统中,均需使用隔离开关,所以隔离开关也有相应的电压等级。
35kV及以上电压等级采用的隔离开关,一般均为三相联动型,操作方式可分为手动操作、电动操作、压缩空气操作和液压操作。
隔离开关还可以用来作接地开关用。
10kV户外式隔离开关分为手动三相联动型和单相直接操作型。
户内式隔离开关,一般为三相联动型,手动操作,在成套配电装置内,装于断路器的母线侧和负荷侧或作为接地开关用。
(2) 隔离开关的应用:①当隔离开关与断路器、接地开关配合使用时,或隔离开关本身具有接地功能时,应有机械联锁或电气联锁来保证正确的操作程序;②合闸时,在确认断路器等开关设备处于分闸位置上,才能合上隔离开关,合闸动作快结束时,用力不宜太大,避免发生冲击;若单极隔离开关,合闸时应先合两边相,后合中间相;分闸时应先拉中间相,后拉两边相,操作时必须使用绝缘棒来操作;③分闸时,在确认断路器等开关设备处于分闸位置,应缓慢操作,待主刀开关离开静触点时迅速拉开。
操作完毕后,应保证隔离开关处于断开位置,并保持操作机构锁牢;④用隔离开关来切断变压器空载电流、架空线路和电缆的充电电流、环路电流和小负荷电流时,应迅速进行分闸操作,以达到快速有效的灭弧;⑤送电时,应先合电源侧的隔离开关,后合负荷侧的隔离开关;断电时,顺序相反;⑥隔离开关允许直接操作的项目:1)开、合电压互感器和避雷器回路;2)电压为35kV、长度为10km以内的无负荷运行的架空线路;3)电压为10kV,长度为5km以内的无负荷运行的电缆线路;4)电压为10kV以下,无负荷运行的变压器,其容量不超过320kVA;5)电压为35kV以下,无负荷运行的变压器,其容量不超过1000kVA;6)开、合母线和直接接在母线上的设备的电容电流;7)开、合变压器中性点的接地线,当中性点上接有消弧线圈时,只能在系统未发生短路故障时才允许操作;8)与断路器并联的旁路隔离开关,断路器处于合闸位置时,才能操作;9)开、合励磁电流不超过2A空载变压器和电容电流不超过5A的无负荷线路,对电压为20kV及以上时,必须使用三相联动隔离开关;10)用室外三相联动隔离开关,开、合电压为10kV及以下,电流为15A以下的负荷电流;和不超过70A的环路均衡电流;11)严禁使用室内型三相联动隔离开关拉、合系统环路电流。
⑦错误操作隔离开关,造成带负荷拉、合隔离开关,应按下列规定处理:1)当错拉隔离开关,在切口发现电弧时应急速合上;若已拉开,不允许再合上,如果是单极隔离开关,操作一相后发现错拉,而其他两相不应继续操作,并将情况及时上报有关部门;2)当错合隔离开关时,无论是否造成事故,都不允许再拉开,因带负荷拉开隔离开关,将会引起三相弧光短路,并迅速报告有关部门,以便采取必要措施。
(3) 隔离开关运行、维修:①隔离开关运行:隔离开关应与配电装置同时进行正常巡视:1)检查隔离开关接触部分的温度是否过热;2)检查绝缘子有无破损、裂纹及放电痕迹,绝缘子在胶合处有无脱落迹象;3)检查10kV架空线路用单相隔离开关刀片锁紧装置是否完好。
②隔离开关维修项目:1)清扫瓷件表面的尘土,检查瓷件表面是否掉釉、破损,有无裂纹和闪络痕迹,绝缘子的铁、瓷结合部位是否牢固。
若破损严重,应进行更换;2)用汽油擦净刀片、触点或触指上的油污,检查接触表面是否清洁,有无机械损伤、氧化和过热痕迹及扭曲、变形等现象;3)检查触点或刀片上的附件是否齐全,有无损坏;4)检查连接隔离开关和母线、断路器的引线是否牢固,有无过热现象;5)检查软连接部件有无折损、断股等现象;6)检查并清扫操作机构和传动部分,并加入适量的润滑油脂;7)检查传动部分与带电部分的距离是否符合要求;定位器和制动装置是否牢固,动作是否正确;8)检查隔离开关的底座是否良好,接地是否可靠。
③防止隔离开关错误操作:1)在隔离开关和断路器之间应装设机械联锁,通常采用连杆机构来保证在断路器处于合闸位置时,使隔离开关无法分闸;2)利用油断路器操作机构上的辅助触点来控制电磁锁,使电磁锁能锁住隔离开关的操作把手,保证断路器未断开之前,隔离开关的操作把手不能操作;3)在隔离开关与断路器距离较远而采用机械联锁有困难时,可将隔离开关的锁用钥匙,存放在断路器处或在该断路器的控制开关操作把手上,只能在断路器分闸后,才能将钥匙取出打开与之相应的隔离开关,避免带负荷拉闸;4)在隔离开关操作机构处加装接地线的机械联锁装置,在接地线末拆除前,隔离开关无法进行合闸操作。
5)检修时应仔细检查带有接地刀的隔离开关,确保主刀片与接地刀的机械联锁装置良好,在主刀片闭合时接地刀应先打开。
高压熔断器运行与维修(1) 概述:高压熔断器是电网中的保护元件。
利用易熔合金,串联在电路中,当过电流流过时,易熔件发热熔断,使电路断开,起到过电流保护作用。
可作为35kV以下的变压器、电压互感器、电力电容器等设备的过载及短路保护。
高压熔断器可分为户内式和户外式两种。
①户内式熔断器:户内熔断器是内充石英砂填料的密封管式熔断器,当它通过过载电流或短路电流时熔体熔断,其金属蒸气与燃弧后的游离气体受到高温高压的作用,喷入石英砂之间的空隙,与石英砂表面接触受到冷却凝固,减少了熔体蒸发后所留于狭沟中的游离气体与金属蒸气,从而使电流自然过零,迫使电弧熄灭。
在熔体熔断时,熔断器弹簧的拉线也同时拉断,并从弹簧管内弹出。
RN型高压管式熔断器具有熄弧能力强、分断容量大、分断电路时无游离气体排出、能产生截流过电压等特点。
能在短路电流未达到冲击值之前就可完全熔断,因此这种熔断器具有限流作用。
②户外式熔断器:户外式熔断器一般为跌落式熔断器,用来保护10kV电力变压器和电力线路。
由固定支持部分、活动熔管及熔体组成,固定支持部分为瓷或合成绝缘体,上端及下端均有触头,熔管合闸状态时,在上下触头间,形成导电回路;熔管跌落时,脱离上端带电触头,起到隔离作用。
熔断器的熔体装在熔管内,当线路发生故障时,故障电流使溶体迅速熔断,在熔管内产生电弧,熔管内衬的消弧管,在电弧的热作用下分解出大量气体,在电流过零时,沿熔管产生强烈的、向下的纵向吹弧,使电弧被拉长而熄灭。
由于熔体熔断使熔管无法紧锁而下跌。
跌落式熔断器的特点:1)因熄灭电弧能力弱,所以分断容量小,尤其是在分断小电流时,燃弧时间长,且无限流作用;2)分断电路时会出现截流现象;3)熔断器熔体熔断后,熔管自动跌落,可起到隔离作用。
使用跌落式熔断器保护的设备需要停电检修时,可拉开跌落式熔断器作为停电的安全措施。
(2) 运行与维修:对户内式熔断器:①熔断器应与配电装置同时进行巡视检查:1)检查接触部分有无过热;2)熔断器瓷体有无损伤;3)检查熔丝管安装、熔断显示标志是否正确。
对户外式熔断器:①为保证跌落式熔断器在熔体熔断时能自动跌落,跌落式熔断器安装须牢固可靠,向下有20°~30°的倾斜角。
两相跌落式熔断器间的距离,不得小于600mm。
②熔体在熔管内安装要上下拉紧,熔体应保持在熔管的上部。
③定期进行清扫检查,检查项目如下:1)清扫检查绝缘件有无破损、裂纹、放电痕迹;2)清扫检查上下触头有无烧损,并检查其动作灵活性;3)检查熔管有无受潮变形、脱漆、清除管内杂物,并检查熔管内的消弧管,如有电弧烧损情况时,应及时更换;4)检查调整熔管的安装长度及与上下触头的配合动作情况;5)户外型跌落式熔断器应结合线路检修进行检查:调整上下接触部位及熔丝管内消弧管,清扫瓷绝缘件和结构件。
