第1篇一、项目背景随着我国经济的快速发展，水资源的需求日益增加。
为了合理利用水资源，提高水资源的利用效率，本项目拟对某地区进行引水施工，以解决该地区水资源短缺问题。
本方案旨在详细阐述引水工程的施工方案，确保工程顺利进行，达到预期目标。
二、工程概况1. 工程名称：某地区引水工程2. 工程地点：某地区3. 工程规模：引水流量XX立方米/秒，总长XX公里4. 工程建设内容：引水隧洞、引水渠道、节制闸、溢洪道、桥涵、施工临时设施等5. 工程建设工期：XX个月6. 工程投资：XX亿元三、施工组织设计1. 施工单位施工单位应具备引水工程施工资质，具有丰富的施工经验，组织结构健全，技术力量雄厚。
2. 施工队伍施工队伍应按照国家有关法律法规和工程需要，配备相应的技术人员、施工人员、管理人员和试验检测人员。
3. 施工组织机构成立项目法人，负责整个工程的组织、协调、监督和管理工作。
项目法人下设施工管理部、工程技术部、质量安全部、物资设备部、财务部等部门。
4. 施工进度计划根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。
四、施工方案1. 施工顺序（1）引水隧洞施工（2）引水渠道施工（3）节制闸施工（4）溢洪道施工（5）桥涵施工（6）施工临时设施建设2. 施工方法（1）引水隧洞施工采用新奥法施工，先进行隧道洞身开挖，然后进行支护和衬砌。
（2）引水渠道施工采用明挖法施工，先进行渠道基础处理，然后进行渠道主体结构施工。
（3）节制闸施工采用现浇混凝土结构，先进行闸室基础处理，然后进行闸室、闸门等构件的施工。
（4）溢洪道施工采用现浇混凝土结构，先进行溢洪道基础处理，然后进行溢洪道主体结构施工。
（5）桥涵施工采用现浇混凝土结构，先进行桥涵基础处理，然后进行桥涵主体结构施工。
（6）施工临时设施建设根据工程需要，建设施工道路、施工营地、施工便道、材料堆场等临时设施。
3. 施工技术措施（1）引水隧洞施工1）采用钻爆法进行洞身开挖，确保开挖质量和进度。
引水发电洞工程施工技术方案一、施工规划1.施工方案规划根据招标文件，发电洞工程设有1#施工支洞，并设有指定弃渣场。
根据本工程特点及结合施工总进度安排，支洞控制的主洞段作为一个相对独立的施工区域，分为上、下游两个工作面，本标段施工任务仅为上游工作面，下游工作面为发电洞标。
由于1#、2#发电洞断面较大，且为圆形断面，地质条件较好，故采取阿特拉斯353E多臂钻配合手持风钻钻孔爆破开挖，采用全断面开挖，IV类围岩和不良地段采取上下分层开挖，先进行上层的开挖,再进行下层开挖，上下采取跟进施工。
在出渣的同时底部预留爆破石渣，满足施工期间车辆正常通行。
该标段的主要通道有1#施工支洞和进水口施工通道。
1#施工支洞控制主洞段开挖主要从施工支洞分别进入1#、2#发电洞，先完成三岔口的锁口支护后，再向上游沿1#、2#发电洞轴线方向分层掘进施工；进水口控制主洞段主要从上游向下游分层掘进施工，断面尺寸以围岩类别分别采用不同的开挖断面，并及时跟进支护施工。
其上层出渣方式采用无轨运输，采用Z150装载机装15t自卸车运输至洞外指定渣场，开挖完成后根据围岩类别及时进行锚喷、钢支撑支护等；下部预留爆破石渣在上层开挖支护完成之后进行，出渣采用PC220挖掘机配合15t自写汽车运输。
底层石渣清理一段距离后便进行碎的衬砌施工，底基层基础的清理和碎衬砌采用交叉作业施工。
本标发电洞碎衬砌主要为全断面碎衬砌,拟采用全圆式钢模台车进行施工。
施工分缝按照钢模台车规格以每12m一段进行施工，根据衬砌长度及控制工期要求，分别在1#、2#发电洞各布设1台全圆式模台车。
采用倒退法方式进行碎浇筑,浇筑采用9m3碎罐车运输,HBT60泵机入仓，人工持软轴振捣器振再配合钢模台车上附着式振捣器振捣密实并及时按施工规范进行养护。
在机械设备配置上尽量采用运行灵活可靠的设备，根据施工特点,采取自卸汽车（15t）运输出渣的方式；并加强洞内的通风散烟，加快洞内的空气流动，满足供应新鲜空气；同时加强洞内有害气体监测，确保洞内有害气体的浓度控制在安全值之内；洞内渗水及废水的归沟入槽，由施工支洞排至洞外。
引水发电洞施工方案1. 引言引水发电洞是一种利用水流引导产生动力，推动涡轮机发电的设施。
在洞中将水流引导至涡轮机，利用涡轮机的转动产生电能。
本文档将提供一个详细的引水发电洞施工方案，包括设计、施工和安全措施等内容。
2. 设计要求引水发电洞的设计应符合以下要求：•提供足够的水流量供给涡轮机发电，确保发电效率；•保证引水发电洞结构的牢固性和耐久性，能承受水流的压力和冲击，防止洞壁的破坏；•采用合适的引水方式，最大化利用水流能量；•考虑环境保护和生态平衡，避免对自然资源的破坏。
3. 施工流程引水发电洞的施工流程包括以下几个主要步骤：3.1 土建工程1.确定施工场地和洞口位置，考虑水源和地形因素；2.进行地面开挖和基础建设，确定洞壁的支护结构；3.钢筋混凝土浇筑，形成洞壁和洞顶结构；4.完成洞口的围护结构，确保洞口的稳定和安全。
3.2 引水系统安装1.根据设计要求布置引水管道；2.安装水轮发电机组和相应设备；3.进行引水管道与发电设备的连接并进行测试。
3.3 安全措施1.提供施工人员必要的安全装备，包括安全帽、防滑鞋等；2.设置警示标志和安全警戒线，确保工地安全；3.进行必要的安全培训，提高施工人员的安全意识。
4. 安全控制在引水发电洞的施工过程中，需要采取一系列安全控制措施来确保施工人员的安全：•严格遵守施工规范和作业程序；•定期检查和维护施工设备，确保设备的正常运行；•安排专业的工程技术人员进行监督和指导；•加强现场安全巡查，及时发现并解决安全隐患；•建立施工现场安全管理制度，确保施工人员遵守安全规定。
5. 环境保护和生态平衡措施为了保护环境和维护生态平衡，在引水发电洞施工过程中应采取以下措施：•合理规划施工区域，减少对生态环境的影响；•采取防护措施，防止土壤侵蚀和水源污染；•引导水流，避免对水生生物的影响；•做好垃圾分类处理，减少对环境的污染；•施工结束后进行环境恢复和生态修复。
6. 结论引水发电洞的施工方案设计、施工流程和安全控制措施是确保施工进展顺利和施工人员安全的关键。

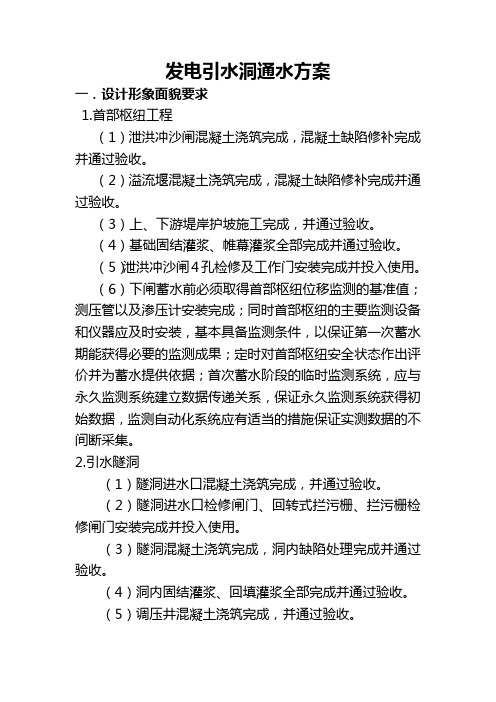

发电引水洞通水方案一．设计形象面貌要求1.首部枢纽工程（1）泄洪冲沙闸混凝土浇筑完成，混凝土缺陷修补完成并通过验收。
（2）溢流堰混凝土浇筑完成，混凝土缺陷修补完成并通过验收。
（3）上、下游堤岸护坡施工完成，并通过验收。
（4）基础固结灌浆、帷幕灌浆全部完成并通过验收。
（5）泄洪冲沙闸4孔检修及工作门安装完成并投入使用。
（6）下闸蓄水前必须取得首部枢纽位移监测的基准值；测压管以及渗压计安装完成；同时首部枢纽的主要监测设备和仪器应及时安装，基本具备监测条件，以保证第一次蓄水期能获得必要的监测成果；定时对首部枢纽安全状态作出评价并为蓄水提供依据；首次蓄水阶段的临时监测系统，应与永久监测系统建立数据传递关系，保证永久监测系统获得初始数据，监测自动化系统应有适当的措施保证实测数据的不间断采集。
2.引水隧洞（1）隧洞进水口混凝土浇筑完成，并通过验收。
（2）隧洞进水口检修闸门、回转式拦污栅、拦污栅检修闸门安装完成并投入使用。
（3）隧洞混凝土浇筑完成，洞内缺陷处理完成并通过验收。
（4）洞内固结灌浆、回填灌浆全部完成并通过验收。
（5）调压井混凝土浇筑完成，并通过验收。
（6）压力钢管施工完成并通过验收。
3.厂房及尾水渠（1）主厂房完成结构混凝土施工，屋面桁架安装完成，完成副厂房结构混凝土施工至屋面高程，完成室内地面墙面装饰装修。
（2）完成安装间结构混凝土及屋面桁架安装。
（3）要求下闸蓄水前完成尾水建筑物土建施工。
（4）下闸蓄水前第一台机组具备通水调试条件。
4.安全在发电引水系统通水前，必须保证工程所有防洪通道通畅，必须保证所有高边坡支护完毕，高边坡护栏施工完毕，确保安全通水。
二．通水条件1.溢流堰已完工，并经检验合格，已投入使用。
2.泄洪冲沙闸混凝土浇筑完成，并经检验合格，已投入使用。
3.泄洪冲沙闸工作弧形闸门、检修闸门已安装完毕，启闭机、单向门机已安装完工，并经调试合格；检修闸门在开启状态。
4.进水口拦污栅及其检修闸门、启闭机已安装完工，并经调试合格。
引水洞施工方案一、工程概况：本工程是陕西省洛南县张坪水库枢纽工程，由于施工期间会破坏原有洛惠渠为不影响下游供水，施工前期应打通一条引水洞，连接上下游洛惠渠，引水洞采用城门洞型，全长147.11米，宽1.5米，高1.8米引水洞进出口为原有的洛惠渠相连。
二、洞口施工方案：由于现在是旱季下游的水库蓄水量比较少，为了供应城镇居民饮水，所以洛惠渠暂时不能破坏，给引水口的施工带来不利影响，为了加快施工进度，建议在洛惠渠渠顶开设一个2米乘2米的城门型洞口。
（引水洞出口处设计高程1101.478，洛惠渠渠顶的高程是1103.178）1、由于引水洞施工场地在半山坡，为了安全起见，在山边边坡设立15米脚手架护栏。
2、在洛惠渠渠顶架设三根16的槽钢，用厚度1CM的钢板焊接在槽钢上面作为出渣使用，便道5米宽。
3、洛惠渠渠顶与引水洞设计高程相差1.7米，坡度比较大给予施工带来一定的难处（坡长35米，坡度4.8%）4、由于引水洞的宽度有限要用人工出渣，施工进度比较缓慢为了加快施工进度，在坡长35米处增加出渣人员6人（每班2人，24小时循环），引水洞总长147.11米，共要增加出渣人员工天300天。
5、由于有坡度在下雨天导致雨水流入洞中给施工带来一定的影响，在施工引水洞中每30米处增加一个蓄水池（50*50*100CM）用来洞中抽水使用。
（视情况而定要多少蓄水池）6、待引水洞掘进到进口处（3米）时停止洛惠渠供水，在开挖进出口至设计高程。
三、爆破方案：引水洞工程，由于受工程、地质、水文地质和施工条件等因素的影响。
在开挖施工组织等方面都与地面作业有很大不同，其具体如下。
l 、隧洞开挖采用钻爆法，其施工特点与要求如下。
第一、由于涌水、空气潮湿、照明、通风、洞内气温和噪音等影响，钻孔爆破作业条件差，出碴运输、等工作有较大影响，致使爆破作业面受到限制，第二、爆破的临空面对爆破效果影响很大；第三、打眼爆破质量要求较高，爆破后的断面必须符合设计要求，超挖量不能过大；第四，施工过程中，应确保工程质量，尽量减少爆破作业对围岩的破坏，以确保围岩的完整。
一、工程概况本工程为某水电工程平洞封堵工程，主要内容包括：平洞封堵、加固、防水、排水等。
平洞全长200米，洞径4.5米，埋深100米。
根据工程地质条件，采用水泥混凝土进行封堵。
二、施工准备1. 施工人员：组织专业施工队伍，包括施工队长、技术负责人、质量负责人、安全负责人、施工员等。
2. 施工材料：水泥、砂、石子、钢筋、防水材料、排水材料等。
3. 施工设备：混凝土搅拌机、混凝土输送泵、钢筋加工设备、模板、支撑架、吊车、防水卷材铺设机等。
4. 施工图纸：根据设计图纸进行施工，确保施工质量。
三、施工工艺1. 施工顺序：按照“自上而下、分层分段”的原则进行施工。
2. 混凝土封堵：采用水泥混凝土进行封堵，混凝土强度等级为C25。
（1）混凝土配合比：水泥：砂：石子=1：1.5：2.5。
（2）混凝土浇筑：分层浇筑，每层厚度为30cm，浇筑前进行模板安装、支撑架设置。
（3）混凝土养护：混凝土浇筑完成后，进行养护，养护期不少于7天。
3. 防水处理：采用防水卷材进行防水处理。
（1）防水卷材：选用优质防水卷材，厚度为2mm。
（2）防水卷材铺设：按照设计要求进行铺设，搭接宽度为10cm。
4. 排水系统：在封堵区域设置排水沟，排水沟采用C20混凝土浇筑，排水沟底部设置排水管。
（1）排水沟尺寸：宽30cm，深30cm。
（2）排水管：采用PVC排水管，直径为100mm。
四、施工质量控制1. 材料质量：严格按照国家标准选购原材料，确保材料质量。
2. 施工过程：严格按照施工工艺进行施工，确保施工质量。
3. 质量检验：在施工过程中，对关键工序进行检验，检验合格后方可进行下一道工序。
4. 验收：工程完成后，组织相关单位进行验收，确保工程质量。
五、施工安全1. 施工人员：加强施工人员安全教育，提高安全意识。
2. 施工设备：定期检查设备，确保设备安全可靠。
3. 施工现场：设置安全警示标志，确保施工现场安全。
4. 应急预案：制定应急预案，应对突发事件。
引水上平洞施工支洞设计与施工措施1．施工概况1.1增设施工支洞前、后对比分析根据合同交面工期，某水电站左坝肩标段于2009年8月1日移交进水口EL1487.5高程工作面，具备进水口施工条件。
我部于2009年10月31日完成进水口交通洞开挖施工，而目前左坝肩标段工作面才开挖至EL1535.00高程左右，且交面日期无法确定。
我部根据引水系统合同控制节点工期（A 、2012年8月31日进水口一期砼浇筑完成；B 、2013年3月31日引水系统全部完工）及目前施工现状，并结合增设施工支洞前、后的对比分析，建议增设引水上平洞施工支洞。
1.1.1施工程序对比分析（1）增设施工支洞前引水系统主要施工程序为：根据上述施工程序分析，由于左坝肩标段移交工作面滞后，将直接影响两条关键线路直线工期：①上平洞、上弯段开挖支护→→斜井开挖支护→→下弯段浇筑→→压力钢管安装→→压力钢管回填→→下弯段；②上平洞、上弯段开挖支护→→斜井开挖支护→→下弯段浇筑→→进水塔基础开挖→→置换混凝土浇筑→→底板混凝土及基础处理→→进水塔混凝土浇筑。
并且进水塔施工受斜井的制约及施工干扰、斜井混凝土施工与进水塔施工的平行作业干扰及下弯段浇筑受斜井开挖的制约都对施工进度、质量造成非常大的影响。
（2）增设施工支洞后引水系统主要施工程序为：4#、2#下平段及下弯段开挖支护4#压力钢管安装4#钢衬段浇筑3#压力钢管安装3#钢衬段浇筑2#压力钢管安装2#钢衬段浇筑1#压力钢管安装1#钢衬段浇筑1#下弯段、下平段灌浆压力管道施工与进水塔施工相互脱开，互不干扰，形成两条单独施工线路，可以确保进水塔的工期要求；同时缩短了往下游侧的开挖距离，为斜井开挖赢得了时间。
1.1.2进水塔工期对比分析（1）增设施工支洞前进水塔工期分析：我部假设左坝肩标段在2010年1月1日移交工作面，对引水系统工期进行了细化、分析。
根据施工程序，由于进水塔基础施工的前提条件为3#、1#斜井开挖支护完成，进水塔作为斜井开挖支护提供施工通道。
水电站引水发电系统洞室群开挖与支护施工方案一、项目概述水电站引水发电系统洞室群开挖与支护施工是水电站建设的重要部分，旨在建设安全可靠的洞室群，以保障水电站正常运行和发电。
本方案将对洞室群开挖与支护的施工流程、技术要求以及安全措施进行详细介绍，确保工程质量。
二、施工流程1.预处理：开工前，应进行工程勘察和设计，确定洞室的具体规模、位置和断面形状。
同时，进行现场踏勘，了解地质情况，提前准备必要的钻探设备和爆破材料。
2.开挖：按照设计要求，在指定位置进行洞室群的开挖工作。
首先进行爆破作业，采用合理的爆破参数，确保爆破顺利进行。
然后进行挖土和清理作业，保持洞室内部整洁。
3.支护：开挖完成后，根据洞室的具体情况，选择合适的支护措施。
一般可采用钢筋混凝土衬砌、喷锚网片、锚杆和锚索等支护措施，确保洞室的稳定性和安全性。
4.固结：支护完成后，根据需要进行固结作业。
可采用人工浇筑水泥浆或注浆机械进行浆液固结，以提高洞室的稳定程度。
5.封闭和检测：洞室开挖和支护完成后，进行洞室的封闭和检测工作。
确保洞室内外环境的稳定和安全。
三、技术要求1.施工人员应具备相应的专业技能，并经过岗位培训和安全教育，熟悉施工流程和安全措施。
2.施工现场按照相关规定设立安全警示标志，并配备必要的安全设施和防护措施，确保施工安全。
3.爆破作业应经过专业爆破设计师的设计，合理安排爆破参数，确保爆破安全顺利进行。
4.开挖和清理作业应进行频繁的检查和维护，确保洞室内部整洁，防止土石杂物堆积。
5.支护措施应根据洞室的具体情况选择，衬砌混凝土应符合相关标准，确保支护的可靠性和稳定性。
四、安全措施1.设立专门的安全管理班组，负责施工现场的安全监督和协调工作，确保施工安全。
2.及时清理施工现场的淤泥和杂物，保持施工现场的整洁，防止滑倒和坠落事故的发生。
3.进行安全技术交底，确保施工人员了解施工过程中可能发生的危险和预防措施。
4.施工现场应设立明显的安全防护标志，并划定禁止施工区域，保证施工现场的秩序。
某水电站引水隧洞修补工程技术部分投标人：编制人:二0一二年九月十一日一、施工组织设计1、工程概况某水电站属某河干流水能梯级开发第三级电站，位于某镇境内。
工程设计水头44米，总装机容量2万千瓦，工程总投资1.52亿元，年发电量6300万千瓦时，于2008年12月开工建设。
2011年9月投产发电，于某年枯水季节放水检查，发现引水洞底拱砼面有不同程度的缺失、漏筋现象，严重影响到电站的安全运行，因此，急需进行处理，具体方案如下：2、施工范围引水洞的坑槽、狗洞、麻面、露筋、裂缝、涌水洞等处理。
3、施工总体部署3.1、部署的原则施工总体部署必须满足相关技术规范标准，充分考虑到本次修补工程施工部位多、技术难度高、工序复杂，文明、安全施工标准高的实际问题，着手安排组织施工。
3.2、施工部署1）、施工交通计划配置通勤车1辆，利用电站厂区公路进出，施工车辆遵守电站各项管理规定。
2）、施工区域的布设按照工程部位搭设安全通道、按部位分区域施工，作业区的规划必须经某电站相关部门的许可。
施工人员进入施工现场前先进行安全文明施工、专业技术教育。
人员活动、设备、材料堆放不得超出准许的工作区域。
（1）施工用电在监护人指定的接口部位搭接，配置一台专用的配电柜，施工各部位用电在该配电柜搭接。
用电设备满足相关技术要求。
如:电源不方便，计划自备2台3kW 发电机作为备用应急电源。
根据施工总进度安排设备配置，用电设备总容量5kw （但不同时使用），主要施工设备功率见下表。
表1 主要施工设备功率统计表设备名称型号规格数量功率（kw）总功率（kw）空压机 1 0．30 2．40冲击钻喜利得 3 0.8．00 2．40切割机BOSS 2 0．40 0．80照明项 1 2．00 2．00其它项 1 0．80 0．804、总体的施工方案搭设安全施工通道，做好安全防护。
清理溢流道施工区域的垃圾及淤泥、堵漏施工、采用环氧砂浆修补。
4.1、安全施工通道布设（1）、І标K0＋000～Π标K1＋520段从进水口出入。
引水发电圆洞衬砌施工方案一、施工准备与布置现场勘察：对施工区域进行详细的地质勘察，了解地质结构、岩石硬度及地下水位等情况，为施工方案的制定提供基础数据。
施工计划：根据勘察结果，编制详细的施工进度计划，明确各阶段的任务、时间节点和责任人。
材料与设备准备：提前采购施工所需的水泥、砂石、钢筋等材料，并准备好相应的施工机械和工具，如挖掘机、装载机、模板、振捣器等。
现场布置：合理规划施工场地，确保施工道路畅通，施工用水、用电等设施齐全。
二、洞身开挖与支护洞身开挖：采用机械开挖与人工清底相结合的方式进行，严格控制开挖尺寸和坡度，确保洞身稳定。
支护措施：根据地质条件，采用喷锚支护、钢筋网支护等方式进行洞身加固，确保施工安全。
三、衬砌模板选择与安装模板选择：根据洞身尺寸和衬砌要求，选用合适的模板类型，如木模板、钢模板等。
模板安装：按照设计要求，准确安装模板，确保模板的平整度和稳定性。
四、砼浇筑与振捣砼制备：按照设计要求的配合比，制备合格的混凝土，确保混凝土质量。
砼浇筑：采用泵送或人工浇筑的方式，将混凝土均匀浇入模板内，注意避免混凝土分层和离析。
振捣：使用振捣器对混凝土进行振捣，确保混凝土密实无空洞。
五、砼养护与拆模砼养护：浇筑完成后，及时进行养护，包括保湿、防晒等措施，确保混凝土强度达到设计要求。
拆模：在混凝土强度达到拆模要求后，方可进行拆模操作，拆模时要避免损伤混凝土表面。
六、质量检测与验收质量检测：在施工过程中，定期对混凝土进行抗压强度、抗渗性等检测，确保施工质量符合设计要求。
验收工作：施工完成后，组织相关部门进行验收，确保工程质量达到合格标准。
七、安全与环保措施安全措施：制定严格的安全管理制度，加强现场安全管理，确保施工人员的人身安全和施工设备的正常运转。
环保措施：在施工过程中，采取有效的环保措施，减少噪音、粉尘等污染物的排放，保护周边环境。
八、施工总结与改进施工总结：对本次施工进行总结，分析施工中存在的问题和不足，提出改进措施。
华能小湾水电厂引水发电系统三层排水平洞整治完善工程施工方案云南浩立建筑安装工程有限公司小湾项目部2012年5月7日批准：杨立华校核：卢飞编写：徐鸿春引水发电系统三层排水平洞整治完善工程施工方案引水发电系统第三层排水洞经过长期运行，洞内严重局部积水，渣石和淤泥较多，且局部地段洞室岩层破碎，经常有破碎岩石崩塌掉落。
经现场调查研究，决定对该排水洞进行整治修缮。
一、工程概况引水发电系统第三层排水洞全长约500米,其主要整治修缮内容为：7#施工支洞内积水抽排，厂房渗漏集水井淤泥清理、横向排水沟开凿，洞内渣石清理并运至里端堵头低洼段回填，里端堵头低洼段回填碎石垫层并浇筑砼底板，洞室中部岩石较破碎段制作安装钢筋、边墙砼衬砌，洞室边墙外露较长钢筋头切割，顶拱PVC落水管安装，集水池砌筑，不锈钢自动潜水泵安装、架设安装镀锌排水钢管、架设永久用电线路等。
主要估算工程量如下：二、现场布置及人员机械配置(一) 现场布置1、交通：该工程施工交通较为便利，材料可直接运抵厂房三层排水洞内7号施工支洞口，然后通过人工进行二次转运至施工部位。
2、施工用水在厂房三层排水洞内7号施工支洞提取。
施工用电可申请在尾闸交通洞内配电室搭接。
(二) 人员配置配一名现场负责人，安全员、质检员各1名，熟练工10人，普工20人。
项目部主要施工管理人员表(三) 机械配置三、施工工序及方法施工准备—安置临时水泵抽水、淤积物清理、搬运.集水井清运—材料搬运、钢筋制作安装—碎石回填、砼浇筑—集水池砌筑、PVC管制安—镀锌钢管制安、潜水泵安装调试—施工现场清理—工程验收。
可采取多个施工面同时作业，但不得交叉干扰施工。
1、施工准备工作包括材料采购、现场管理机构设立、施工材料机具准备及进场，施工临时照明线路布设等。
2、安置临时水泵抽水、渣石清理、搬运，集水井清淤：利用现有抽水泵对其两处积水进行抽排，抽排水采取人工轮流值班施工。
人工将渣石清理装袋后人工挑抬运输至洞口装车运至渣场。
同时人工下到集水井，将集水井淤泥装入编织袋中，用已安装好的滑轮垂直吊运至排水平洞口，再用人工搬运至洞口装车。
3、材料搬运、钢筋制安装、模板架设：材料主要是砂石及水泥等，采取人工搬运，可同时在相互不干扰的情况下，在需要进行边墙衬砌段进行钢筋制作安装和模板架设施工。
由于顶拱部分地质情况较好，只需对边墙进行衬砌施工，边墙高度约2.5m，首先将需要衬砌段清理干净，纵、横向钢筋均为Φ14@500布置，钢筋可绑扎在边墙外露钢筋上，需保证至少有5cm以上的砼保护层。
横向钢筋长度为2.5m，纵向钢筋长度可根据现场衬砌长度确定，钢筋绑扎接头需错开，且应采用扎丝绑扎搭接两端部位，搭接长度不得小于20cm。
5、碎石回填、砼浇筑：排水洞最里端积水抽排完成后，放线并回填平均厚度约60cm的碎石垫层。
然后浇筑底板C20砼，调整好现场水平尺寸后两侧架设模板，清理仓面后即可浇筑，采取分段浇筑，每段长10米。
边墙衬砌为C25砼,模板采用钢模板，必须牢固架设，砼浇筑厚度保证最薄处不得少于20cm，整体平均厚度约40cm。
需沿边墙高度分两层浇筑，长度方向每10米一段，采取人工入仓方式浇筑，待边墙砼强度满足要求后即可拆模。
注：砼为二级配，水泥为复合P.O32.5硅酸盐水泥，砂为机制砂，塌落度100~120mm。
6、集水池砌筑、PVC管制安：均可同时展开施工，集水池砌筑在7号施工支洞末端地势较低处，采用M7.5水泥砂浆砌筑砖砌体，厚度为37墙，外抹防水水泥砂浆。
Φ110PVC管安装在排水洞顶拱落水口处，需用45O弯头将其连接至边墙，顺边墙下至排水沟内，PVC管用管卡固定，每1.5m高度设置一道管卡。
注：水泥为复合P.O32.5硅酸盐水泥，砂为机制砂。
7、镀锌钢管制安、潜水泵安装调试：集水池砌筑完成后将不锈钢自动潜水泵放入集水池底，出水口处连接Φ100镀锌钢管，往水池两侧引出，顺7号施工支洞边墙布置，直至三层排水洞排水沟内。
管道完成后可进行潜水泵调试，并设置其水位控制高度，通电后可根据水位高度自动抽出集水池内积水。
8、永久电缆架设：采购采用4*16mm2铜芯电缆，电缆从尾闸配电室引出，顺尾交洞边墙架设，采用PVC管作为穿线管，用管卡每间隔2m固定一个位置，一直牵引至三层排水洞7号施工支洞现有配电柜。
四、工程施工保证措施（一）质量保证措施本项目施工过程中需重点加强对边墙砼衬砌施工质量控制，同时严格对钢筋、水泥、电缆、镀锌钢管、不锈钢自动潜水泵等原材料和成品材料质量把关。
本工程的工程质量标准为全部分项工程质量达到优良等级，单位工程合格率100%。
建立以项目经理为第一责任人，技术负责人、质检员具体负责的质量保证体系，各专业均设立专职质量员负责各专业的质量控制工作。
材料要求：所用钢筋、水泥、砂、碎石、PVC管、镀锌钢管、潜水泵、电缆线等材料设备必须满足国家相关质量标准。
1、工程开工前，项目经理部建立“横向到边，纵向到底，控制有效”的质量自检体系，严格执行“三检”(自检、互检、交接检)制度。
2、经常教育职工牢固树立质量第一的思想，强化职工的质量意识，做好质量目标交底工作，让人人知道质量目标。
3、严格执行各项规章制度、操作规程和质量标准，认真落实施工中的技术措施。
4、强化质量保证体系，推行全面质量管理，确保工程质量达到“优良”。
5、强化现场质量检验机构，建立各种质量制度，加强自检工作6、各级业务管理人员要定岗到位，强化质量监督管理工作。
7、严把原材料、采购料、外加工料及半成品料的质量关，各种原材料有出厂合格证，原材料的材质、规格、型号符合规范要求，并及时送试验室进行检验、试验。
8、严格执行隐蔽工程验收签证及自检、互检、交接检制度。
9、特殊工种做到持证上岗。
严格贯彻执行ISO9002质量管理标准。
10、建立健全各项质量管理规章制度和质量管理责任制，规范各个施工环节和施工岗位，以获得最佳的管理秩序和管理效果，确保各项工作标准化和程序化。
11、在质量管理过程中建立工程质量数据库，利用计算机对工程质量情况实行动态监控，迅速反馈质量信息。
12、加强工序特别是关键工序的管理和控制，从抓工序质量入手，通过对工序质量的管理和控制，保证质量检验工作的效果，以确保工序质量优良。
13、保证各种质量记录准确、及时认真填写和保存。
（二）安全生产保证措施必须做到无安全生产事故目标。
在项目经理和分管安全的项目副经理及技术负责人领导下，建立以安全、环保为主，工程技术、物资材料、质检参加的安全生产管理小组。
由安全、环保具体办理：制定安全生产管理制度、安全生产管理措施，定期不定期地检查安全生产，督促做好安全生产工作，处理违规操作行为，并在施工现场设立专职安全员，抓好本工程的安全生产工作。
因该项目施工位置施工环境较差，位置较特殊，拟专门配备1名现场管理人员和1名专职安全员,全面负责现场安全和生产管理工作。
1、认真贯彻执行国家安全生产、劳动保护方面的方针、政策和法规，以及有关安全生产的管理规定。
2、加强职工安全生产教育，提高职工安全意识，牢固树立“安全第一”的思想，坚持“安全第一、预防为主”的方针。
3、在编制工程实施性施工组织计划时，把安全生产列为主要内容之一。
对保证安全生产所采取的施工技术措施列出专门章节，并详细地制定技术措施和实施细则；对特殊工种制定详细的、专项的安全操作规程。
4、工程实施前，对参与本工程施工的全体职工进行安全教育，组织职工学习国家、省颁发的有关安全生产的《规定》、《条例》、《安全生产操作规程》等，并要求职工在施工中严格遵守。
5、工程实施前，对投入本工程施工的机械设备和施工设施进行全面的安全检查，不符合安全规定的必须立即整改完善。
6、工程实施时，每天组织一次安全检查，检查安全生产措施的落实情况，研究施工中存在的安全隐患，及时完善安全措施。
7、严格执行交接班制度，坚持工前讲安全、工中检查安全、工后评安全的“三工制”活动，坚持每周一“安全活动日”的活动。
8、配齐安全、防护设备，凡进入工地的人员按规定佩戴安全帽，进行临空作业和特殊作业前，先检查防护设施是否配设完毕齐全，能否正确使用防护用品，防止发生人身安全事故。
9、施工中必须配备足够数量的照明设施，求每天下班后关闭刀闸。
并在各作业面上配备一定数量的应急照明设备。
临时施工照明架设必须采用4×2.5mm2的电缆线，安装漏电保护器，每15m布置一盏照明灯，接线位置必须使用绝缘防水胶布，照明灯为防潮灯具，需配置专业用工每天进行巡视检查，每天下班后必须关掉刀闸。
10、在集水井清理施工过程中施工人员必须系好安全带，并将安全绳另一端牢固拴在坚固的部位上。
集水井上部必须安排专人监护，并时刻关注井下作业人员情况。
11、材料搬运过程中要要踩稳踏实，并注意观察，避免洞室掉石伤人。
12、镀锌钢管焊接安装、PVC管焊接安装等使用电动工器具施工过程中要经常对电动工器具进行检查，不得漏电，且焊机使用过程中应进行防护，避免浸入水池而导电伤害。
（三）进度保证措施合理组织安排队伍，严格按照进度目标要求对底板砼、衬砌砼等各个关键工序控制。
1、选派思想素质高、业务能力强、有经验的领导和技术人员担任工程项目负责人，组成以项目经理为核心的施工指挥系统，实行统一指挥、分工合作，及时发现和解决问题，保证各项工作的顺利进行。
2、材料准备工作提前展开，及早落实该工程主要构件的采购。
3、编制详细的施工组织计划和技术措施，并贯彻到各施工队和全体施工人员中。
4、实行多工作面、多工序同时展开作业，尽量缩短各分项工程工期。
5、加强施工管理，坚持定期召开生产调度会和协调会，及时平衡解决生产急需问题，加强与业主的业务联系，争取各方支持。
6、加强计划观念，努力提高全体员工对计划的严肃性的认识。
7、疏通材料供应渠道，加强采、供、管工作，搞好生活后勤服务，为生产一线创造良好施工条件。
8、施工总体进度计划安排2012年5月8日开工，采取多个工作面同时施工，2012年7月8日前完成所有工作任务。
节点工期控制如下：（1）5月15日完成施工用电线路架设及照明灯具安装，砂、碎石5月15日前运至三层排水洞7号施工支洞进入排水平洞入口，并于5月25日搬运至施工部位。
（2）6月5日完成洞室清理及集水井淤泥清理。
（3）6月10日完成排水洞里端底板碎石回填和砼浇筑，6月20日完成排水洞边墙较破碎段衬砌砼施工。
（4）6月15日前完成洞内积水抽排。
（5）6月20日完成PVC落水管安装和镀锌钢管焊接安装。
（6）7月3日前完成砖砌体集水池砌筑施工。
同时进行不锈钢自动潜水泵安装调试。
（7）7月8日前完成现场清理，具备验收条件。
（四）文明施工管理我公司在文明施工方面一直注重管理，强调落实，并形成了规范化、制度化，依据有关规定，并结合本工程特点，我公司制定相应的文明施工保障体系，责任到人，层层把关。
