精选-数控车床编程入门

数控机床编程入门简介数控机床是一种自动化的机械设备，通过计算机控制系统来实现工件的加工。

编程是数控机床操作中的关键步骤，通过编程可以指定加工路径、切换工具、调整工件位置等。

本文将介绍数控机床编程的基本概念和入门技巧。

数控机床编程语言数控机床编程语言是指用来描述工件加工过程的一系列指令。

常见的数控机床编程语言有G代码和M代码。

•G代码：G代码是用来控制数控机床加工路径的指令。

G代码包括暂停、平移、旋转、切削速度等各种指令。

•M代码：M代码是用来控制数控机床辅助功能的指令。

M代码包括启动/停止主轴、冷却液开关、进给轴速度等指令。

基本的G代码指令下面是几个常用的G代码指令的示例：•G00：快速移动到指定位置。

•G01：直线插补，按给定速度移动到指定位置。

•G02：顺时针圆弧插补。

•G03：逆时针圆弧插补。

•G20：以英寸为单位。

•G21：以毫米为单位。

在编写G代码时，需要指定工件坐标系、刀具参数、加工速度等。

编写简单的数控机床程序下面是一个简单的数控机床程序示例：O0001N5 G00 G17 G40 G49 G80 G90N10 G71 U.2 R.1N15 T01 M06N20 S1000 M03N25 G96 S150 M04N30 G00 X1. Y1.N35 Z.1 M08N40 G94 X0. Y0.1N45 Z-.1N50 G01 Z-1. F.1N55 G00 Z1.N60 X0. Y0.N65 G28 U0. V0.N70 M30•O0001：程序号。

•N5：G代码指令，设置加工方式。

•N10：G代码指令，设置初始位置和切削参数。

•N15：G代码指令，选择刀具。

•N20：G代码指令，设置主轴速度。

•N25：G代码指令，设置进给速度。

•N30：G代码指令，快速移动到指定位置。

•N35：G代码指令，刀具下刀到指定位置。

•N40：G代码指令，进行切削。

•N45：G代码指令，刀具抬刀到指定位置。

简单数控车床编程100例数控车床是一种高精度、高效率的机床，广泛应用于各个行业。

为了更好地发挥数控车床的作用，掌握一些简单的数控车床编程技巧是非常重要的。

下面将介绍100个简单的数控车床编程例子，帮助大家更好地理解和掌握数控车床编程。

1. G00 X100.0 Y50.0：快速定位到坐标（100.0，50.0）处。

2. G01 X150.0 Y100.0 F100.0：以速度100.0进行直线插补，从当前位置移动到坐标（150.0，100.0）处。

3. G02 X200.0 Y150.0 I50.0 J0.0：以速度100.0进行顺时针圆弧插补，半径为50.0，终点坐标为（200.0，150.0）。

4. G03 X250.0 Y200.0 I50.0 J0.0：以速度100.0进行逆时针圆弧插补，半径为50.0，终点坐标为（250.0，200.0）。

5. G04 P1000：停留1000毫秒。

6. G17：选择XY平面。

7. G18：选择XZ平面。

8. G19：选择YZ平面。

9. G20：以英寸为单位。

10. G21：以毫米为单位。

11. G28 X：将X轴回到参考点。

12. G28 Y：将Y轴回到参考点。

13. G28 Z：将Z轴回到参考点。

14. G40：取消半径补偿。

15. G41 D01：启用D01刀具半径补偿。

16. G42 D02：启用D02刀具半径补偿。

17. G43 H01：启用H01刀具长度补偿。

18. G44 H02：启用H02刀具长度补偿。

19. G49：取消刀具长度补偿。

20. G54：选择工件坐标系1。

21. G55：选择工件坐标系2。

22. G56：选择工件坐标系3。

23. G57：选择工件坐标系4。

24. G58：选择工件坐标系5。

25. G59：选择工件坐标系6。

26. G61：精确路径控制模式。

27. G64：常规路径控制模式。

28. G80：取消模态指令。

29. G81 X100.0 Y100.0 Z-10.0 R5.0 F100.0：以速度100.0进行钻孔循环，孔径为10.0，深度为5.0，坐标为（100.0，100.0）。

一、数控车床的编程基础1、坐标轴(一般有两条轴，X轴和Z轴)，刀架又分前刀架与后刀架。

现在用的机床基本都是前刀架(靠近操作者)，但是编程都是以后刀架为基准。

二，编程程序结构：1、程序开头(程序名)定义方法：都是以‘O’开头，其他字母不可以；O开头之后加4位数字，数字随便写，但同一个程序不能出现同一个程序名。

例：Oooo1,Oooo2～2、程序内容：程序段3、程序结束(华中、广数系统都是以%作为结束。

)编程又分为：相对编程(X、Z)和绝对编程(U、W)相对编程编法：有小数点最好就用绝对坐标(绝对编程)绝对坐标值：距坐标系原点的距离。

增量坐标(相对坐标)〈相对编程〉相对坐标值：指令从一个位置到下一个位置的距离(从当前一个位置到下一个位置)。

三、基础指令：1、G00 快速定位：将刀具快速移动到某一个位置。

( 格式：G0 X(U)＿Z(W)＿)2、G01 直线插补：( 格式：G0 X(U)＿Z(W)＿F＿F是指走刀量(进给量)又分两种：1每分钟进给(默认)2每转进给有两种走刀方式：1斜线2直线。

例：G0 X(U)＿Z(W)＿F 150分开写：G0X(U)G0Z(W)分开写刀会分两步走，而合并写会一步走。

主轴功能( S 功能)1、S——电机档位（广数系统都是用S1、S2来分高/低速档位）2、S——主轴转速(例：S400车床卡盘每分钟400转)刀具功能( T 功能)换刀的指令，几乎所有数车都是用“T”换刀的。

T 00 00(前面两个00代表刀具号，后面两个00代表刀补号)eg:T0101/T0100进给功能( F 功能)1每分钟进给(默认)指令为：G982每转进给(G99)程序名：01234刀具刀架：T0101～T0404(T0001～T0004)卡盘正转：M03低速档：S01高速档：S02程序结束指令：M30(每一条程序结束都要写)怎样新建一条新程序?答：程序——编辑方式——输入程序名(当出现两条程序名相同时就会报警，就要按复位键)——EOB怎样删除一条程序?答：程序——编辑方式——输入你要删除的那条程序名——按删除查找程序的方法答：程序——编辑方法——输入需要查找的程序名——按上箭头/下箭头删除所有程序(格式化所有程序)答：程序——编辑方式——输入O-9999——按删除键(DEL)辅助功能( M 的基本功能)指令功能M00 程序暂停(拖板暂停，也就是刀停止，卡盘和切削液不会停止，照常运行工作)M02 程序结束(会停止程序，光标不会返回程序开头)M03 主轴正转M04 主轴反转M05 主轴停止M08 切削液开M09 切削液关M30 程序结束(会停止程序，光标会返回程序开头，可以从头开始)注：同一条程序不能出现两个M指令，只能有一个M指令。

数控车床编程入门自学教材电子版第一章：数控车床编程基础在当今制造业中，数控车床是一种非常重要的工具，它可以通过预先设定的程序来自动完成加工任务。

数控车床编程是指将加工零件所需的加工路径、速度、进给等参数编写成程序，然后传输给数控系统执行。

本章将介绍数控车床编程的基础知识。

1.1 什么是数控车床编程数控车床编程是一种通过编写程序来控制数控车床进行加工的过程。

在编程过程中，需要考虑到零件的形状、尺寸、材料等因素，以及数控系统的特点和限制。

1.2 数控车床编程的优势与传统手工操作相比，数控车床编程有很多优势，例如可以提高加工精度、生产效率，减少人力成本，适应各种不同的加工要求等。

1.3 常见的数控编程语言数控车床编程有多种编程语言，常见的包括G代码、M代码等。

通过这些编程语言可以实现不同种类的加工操作。

第二章：基本的数控编程指令本章将介绍一些基础的数控编程指令，包括坐标系设定、刀具补偿、进给速度、暂停指令等。

这些指令是编写数控程序的基础，对于初学者来说非常重要。

2.1 坐标系设定坐标系设定是数控编程中的基础操作，通过确定工件与刀具的相对位置，可以实现精确的加工操作。

2.2 刀具补偿刀具补偿是指在加工过程中根据刀具的实际尺寸进行调整，以确保零件的加工精度和表面质量。

2.3 进给速度进给速度是指数控车床在加工过程中工件的运动速度，通过调整进给速度可以控制加工的效率和质量。

2.4 暂停指令暂停指令可以在程序执行过程中暂时停止，用于调整参数或检查加工情况。

第三章：数控车床编程实例在本章中，我们将通过几个实际的数控车床编程实例，帮助读者更好地理解数控编程的应用和技巧。

3.1 实例一：圆柱加工这个实例将演示如何编写一个简单的数控程序来加工一个圆柱形的零件，包括坐标系设定、刀具路径规划等操作。

3.2 实例二：螺纹加工螺纹加工是数控车床常见的加工任务之一，本实例将介绍如何编写螺纹加工的数控程序，包括螺纹的规格、深度、螺距等参数。

数控机床编程新手入门教程前言数控机床编程是现代制造业中至关重要的一环，掌握数控机床编程技能可以提高生产效率并降低成本。

本教程旨在帮助新手快速入门数控机床编程，通过逐步介绍基础知识和实用技巧，帮助读者建立起对数控机床编程的基本理解和掌握。

第一章：数控机床概述在开始学习数控机床编程之前，我们先了解一下数控机床的基本概念和工作原理。

数控机床是一种根据预先输入的程序指令自动控制机床运动和加工过程的机床。

它能够实现高精度、高效率的加工，广泛应用于各种制造行业中。

第二章：数控机床编程基础1.G代码和M代码–G代码是数控机床的运动控制代码，用于控制机床的移动及加工动作；–M代码是辅助功能代码，用于控制机床的辅助功能，如冷却润滑等。

2.坐标系–绝对坐标系：以机床工作台的某一位置为参考点，所有坐标值均以该点为基准；–相对坐标系：以机床工作台当前位置为参考点，所有坐标值均以当前位置为基准。

3.编程方式–手动编程：通过输入G代码和M代码进行编程；–自动编程：使用CAM软件进行零件设计和数控程序生成。

第三章：数控编程实例为了更好地理解数控机床编程，我们通过一个简单的实例来演示编程过程。

假设我们需要在一块方形工件上进行铣削加工，首先确定工件坐标系和加工路线，然后编写如下程序：G90 (选择绝对坐标)G17 (选择XY平面)G21 (选择单位为毫米)M06 T1 (选择刀具1)S2000 F500 (主轴转速2000转/分钟，进给速度500毫米/分钟)G00 X0 Y0 (快速定位到工件原点)G01 Z0 (下刀到工件表面)G01 X50 (沿X轴移动50毫米)G01 Y50 (沿Y轴移动50毫米)G01 X0 (回到X轴原点)G01 Y0 (回到Y轴原点)M30 (程序结束)结语本教程介绍了数控机床编程的基础知识和实例应用，希望能够帮助读者初步了解数控机床编程的原理和方法，为进一步深入学习打下坚实的基础。

数控机床编程是一个需要不断练习和实践的技能，希望读者能够在实际应用中不断提升自己的编程水平，为制造业的发展贡献自己的力量。

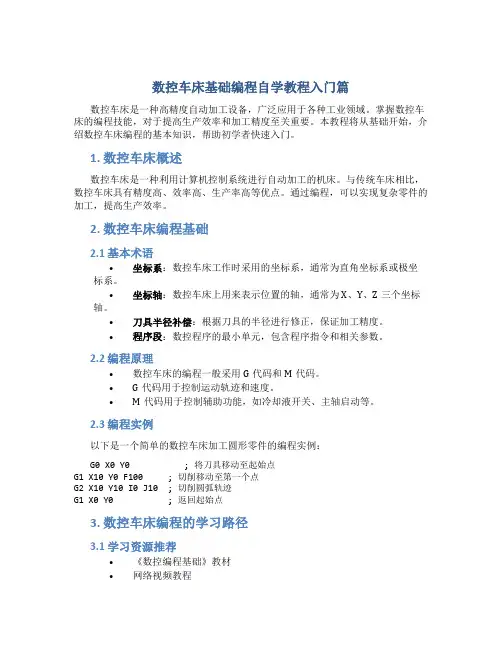

数控车床基础编程自学教程入门篇数控车床是一种高精度自动加工设备，广泛应用于各种工业领域。

掌握数控车床的编程技能，对于提高生产效率和加工精度至关重要。

本教程将从基础开始，介绍数控车床编程的基本知识，帮助初学者快速入门。

1. 数控车床概述数控车床是一种利用计算机控制系统进行自动加工的机床。

与传统车床相比，数控车床具有精度高、效率高、生产率高等优点。

通过编程，可以实现复杂零件的加工，提高生产效率。

2. 数控车床编程基础2.1 基本术语•坐标系：数控车床工作时采用的坐标系，通常为直角坐标系或极坐标系。

•坐标轴：数控车床上用来表示位置的轴，通常为X、Y、Z三个坐标轴。

•刀具半径补偿：根据刀具的半径进行修正，保证加工精度。

•程序段：数控程序的最小单元，包含程序指令和相关参数。

2.2 编程原理•数控车床的编程一般采用G代码和M代码。

•G代码用于控制运动轨迹和速度。

•M代码用于控制辅助功能，如冷却液开关、主轴启动等。

2.3 编程实例以下是一个简单的数控车床加工圆形零件的编程实例：G0 X0 Y0 ; 将刀具移动至起始点G1 X10 Y0 F100 ; 切削移动至第一个点G2 X10 Y10 I0 J10 ; 切削圆弧轨迹G1 X0 Y0 ; 返回起始点3. 数控车床编程的学习路径3.1 学习资源推荐•《数控编程基础》教材•网络视频教程•实际操作练习3.2 自学步骤1.了解数控车床的基本原理和结构2.熟悉数控车床编程的基本术语和指令3.进行编程实践，加深理解4.不断实践和总结经验4. 结语数控车床编程是一门实用性强的技能，通过学习和实践，可以掌握这门技能，提高自身的竞争力和就业机会。

希望这个教程能够帮助你快速入门数控车床编程，在工业领域取得更大的成功。

数控车床编程实例详解（30个例子）1. 基础G00轨迹移动G00指令可以用于快速移动机床上的工具，不做切削。

例如，要将铣刀从(0,0,0)点移动到(100,100,0)可以使用下面的编程：G00 X100 Y100 Z02. 简单的G01直线插补3. 向X正方向设定工件原点在某些情况下，需要在工件上设计的特定原点作为整个程序的起点。

在下面的例子中，我们将工件原点移到X轴上的10毫米位置:G92 X104. G02 G03 模拟圆弧G02和G03指令可以用于沿着一条圆弧轨迹移动工具。

例如，以下代码将插入一个逆时针圆弧：G03 X50 Y50 I25 J05. 床上对刀长度测量刀具长度对刀是数控车床操作的重要步骤。

在这个例子中，我们使用手动设定对刀。

首先，我们将铣刀移动到Z轴处的一个位置，然后将刀具轻轻放置在工件上以测量其长度。

最后，我们将刀具测量值输入机床，以便于适当地调整刀具长度。

6. 坐标旋转在某些情况下，需要在XY平面上绕特定角度旋转工件，以便于确保最佳切削角度。

在这个例子中，我们将工件绕着Z轴旋转45度：G68 X0 Y0 R457. 使用M code 启动或停止旋转工件M03用于启动旋转工作台的主轴，M05用于关闭它。

例如，以下代码段启动了工作台的主轴，并等待它旋转到合适速度，以便于切削。

8. 镜像轨迹在制造工具或零件时，可能需要将一个轮廓沿着特定轴镜像。

例如，以下代码镜像X 轴上的轮廓：G01 X50 Y0G01 X0 Y50G01 X-50 Y0G01 X0 Y-50MHE29. 使用G04指令延迟程序G04指令用于程序内部的延迟。

例如，以下代码让机床停顿1秒钟：G04 P100010. 利用G10指令改变工作坐标系G10指令可以用于更改工作坐标系。

例如，下面的代码段将当前坐标系设定为{X50 Y50 Z0}：11. 使用G17, G18和G19指令绘制园形、X-Y平面和Z-X平面G17G02 X50 Y50 I25 J0G02 X0 Y0 I-25 J0G02 X-50 Y50 I0 J25G02 X0 Y100 I25 J0G02 X50 Y50 I0 J-25G02 X0 Y0 I-25 J0MHE2M30指令可以用于彻底结束程序。

#§1-1 数控入门知识随着科学技术和社会生产和迅速发展，机械产品日趋复杂，对机械产品和质量和生产率的要求越来越高.在航天、造船、军工和计算机等工业中，零件精度高、形状复杂、批量小、经常改动、加工困难，生产效率低、劳动强度大,质量难以保证。

机械加工工艺过程自动化是适应上述发展特点的最重要手段.为了解决上述问题，一种灵活、通用、高精度、高效率的“柔性”自动化生产设备-—-——-数控机床在这种情况下应运而生。

目前数控技术已做逐步普及，数控机床在工业生产中得到了广泛应用，已成为机床自动化的一个重要发展方向.1—1—1数控定义数控即数字控制（Numerical Control)，是数字程序控制的简称。

数控车床由数字程序控制车床简称；CNC表示计算机数控车床。

数控机床加工原理是把刀具与工件的运动坐标分成最小的单位量即最小位移量，由数控系统根据工件的要求，向各坐标轴发出指令脉冲，使各坐标移动若干个最小位移量，从而实现刀具与工件的相对运动,以完成零件的加工.数控的实质是通过特定处理方式下的数字信息（不连续变化的数字量）去自动控制机械装置进行动作，它与通过连续变化的模拟量进行的程序控制（即顺序控制），有着截然不同性质.由于数控中的控制信息是数字化信息，而处理这些信息离不开计算机，因此将通过计算机进行控制的技术通称为数控技术，简称数控。

这里所讲的数控，特指用于机床加工的数控（即机床数控)。

1—1-2 机床数控与数控机床机床数控是指通过加工程序编制工作，将其控制指令以数字信号的方式记录在信息介质上，经输入计算机处理后，对机床各种动作的顺序、位移量和速度实现自动控制的一门技术。

数控机床则是一种通过数字信息控制按给定的运动规律,进行自动加工的机电一体化新型加工装备。

§1—2 数控机床的用途分类1—2—1 数控车床的用途数控车床与卧式车床一样，也是用来加工轴类或盘类的回转体零件。

但是由于数控车床是自动完成内外圆柱面、圆锥面、圆弧面、端面、螺纹等工序的切削加工，所以数控车床特别适合加工形状复杂的轴类或盘类零件。

可编辑修改精选全文完整版一、数控车床常用指令(一)主轴转速控制指令和主轴功能指令1、主轴功能指令主轴功能指令（S指令）是设定主轴转数的指令。

⑴主轴最高转速的设定（G50或G92）用来设定主轴的最高转速。

格式为：G50 S_ ; S_ 跟着主轴最大速度（r/min）；⑵恒线速度控制指令（G96）系统执行G96后，认为用S指定的数值表示工件上任一点的线速度一样，主要用于车工件的端面、锥度或圆弧等，单位为m/min 。

如G96 S200⑶主轴转速控制指令（G97）G97是取消恒线速度控制的指令，这时S指定的数值表示主轴每分钟的转速，单位为r/min。

如G97 S30表示主轴转速为：30r/min2、固定循环切削固定循环切削是指对于在加工过程中，必须重复加工多次才能完成轮廓加工的典型切削形式，刀具运动的路径预先编好，存储在存储器中，用专门的G代码进行指令。

有单一形状固定循环和复合形状固定循环之分。

⑴单一形状固定循环指令（G90、G94）外圆切削循环指令格式为：G90 IP_ F__ ; （其中IP_是外径、内径切削终点坐标，F_是切削加工时刀具的进速度，其他都是按照快速进给速度进行的）该指令主要用于轴类零件的外圆、内圆和锥面的加工。

⑵端面切削循环指令（G94）该指令用于加工圆柱端面或角度大的圆锥面。

A.则切削圆柱端面的输入格式为： G94 X(U)_ Z(W)_ F_ ;其中，X_ Z_ 表示切削终点的绝对坐标，而U_ W_ 表示切削终点相对于刀具起点的增量坐标。

B.切削大锥面的输入格式为;G94 X(U)_ Z(W)_ K _ F_ ;其中,X(U)_ Z(W)_ 同圆柱端面,K_ 表示锥面轴向尺寸之差而且,当所切削的锥面起始点Z坐标大于终点Z坐标时为正,反之为负.(3)复合固定循环切削（G70---G76)用这些加工指令，只需给定最终精加工路径、循环次数和每次加工余量，机床就能自动确定粗加工的刀具路径。

数控车床编程入门知识数控车床编程入门知识数控车床编程是制造业中不可缺少的一个领域，其主要作用是将图纸中的几何轮廓和加工要求转化为机器能够执行的代码，并通过数控系统控制机床运动，以达到加工零件的目的。

因此，掌握数控车床编程入门知识对于从事机械制造行业的从业人员来说是非常重要的。

本文将介绍数控车床编程入门知识，帮助初学者逐步掌握数控车床编程的基本技能。

一、数控车床编程的基础知识1.坐标系数控车床编程中最基本的概念是坐标系，它是指零点、X、Y、Z三个坐标轴所组成的一个平面直角坐标系。

当机床加工零件时，需要明确零点的位置以及加工轮廓所处的坐标系位置。

通常情况下，零点可以采用绝对坐标和相对坐标两种方式进行定义。

2.运动方式数控车床编程涉及的运动方式主要包括直线插补、圆弧插补和螺旋线插补等。

其中，直线插补是指机床的移动在直线路径上进行，而圆弧插补则是指机床在圆弧路径上进行移动。

螺旋线插补是指机床沿着螺旋线路径进行运动。

3.加工工艺数控车床编程中所涉及的加工工艺通常有车铣复合加工、自动换刀、表面精度要求等，这些工艺需要在机床编程时进行详细的设置。

二、数控车床编程的基本流程1.明确加工对象数控车床编程的第一步是要明确加工的对象，即确定要加工的零件是什么，其几何轮廓和加工要求如何。

2.分析零件加工工艺根据零件加工要求进行加工工艺分析，确定加工顺序和工艺参数，考虑如何用最短的路线和最小的设备动作完成零件的加工。

3.编写数控程序将加工工艺参数和工艺流程转化为机器能够执行的指令，编写出符合数控机床要求的加工程序。

4.仿真加工进行加工仿真，检查程序的正确性和可行性，可通过仿真软件进行模拟加工，发现和改正错误，优化程序。

5.上传程序上传程序到数控机床中，进行加工操作。

三、数控车床编程的常用编程语言数控车床编程中常用的编程语言有G代码和M代码两种。

1. G代码G代码是数控机床中最常用的编程语言，它主要控制数控机床中的运动轴及执行加工路线和工步等。

数控车床编程教学从零开始
数控车床是一种集机械、电子、液压、光学、计算机和自动控制技术于一体的现代化智能设备，其编程技术对于操作人员至关重要。

本文将从零开始介绍数控车床编程教学的基本知识和技能。

一、数控车床基础知识
1.1 数控车床概述
数控车床是一种以数字信号控制的自动化加工设备，通过预先输入程序控制车床的运动，实现对工件的加工加工。

1.2 数控车床的组成
数控车床主要由系统主机、操作台、执行机构和工件夹具等组成，系统主机负责接收编程指令并控制运动。

二、数控车床编程基础
2.1 G代码和M代码
G代码是数控车床编程中用来描述运动轨迹和加工路径的命令代码，而M代码则用来描述辅助功能的操作。

2.2 坐标系
数控车床通常采用直角坐标系描述工件的位置，主要包括绝对坐标和增量坐标两种方式。

三、数控车床编程实例
3.1 编写基本程序
以加工一个简单零件为例，介绍如何编写基本的数控车床加工程序，包括设定坐标系、选择切削工艺等。

3.2 调试程序
编写完程序后，需要通过模拟或实际加工验证程序的正确性，并根据实际情况进行调整和优化。

四、数控车床编程注意事项
4.1 安全操作
在进行数控车床编程时，要注意安全操作规范，避免发生意外伤害。

4.2 熟练操作
数控车床编程需要结合实际操作经验，不断积累、总结和提高编程技能。

总结：数控车床编程是一项需要耐心和技术的工作，希望通过本文的介绍，能够帮助初学者从零开始掌握数控车床编程的基础知识和技能。

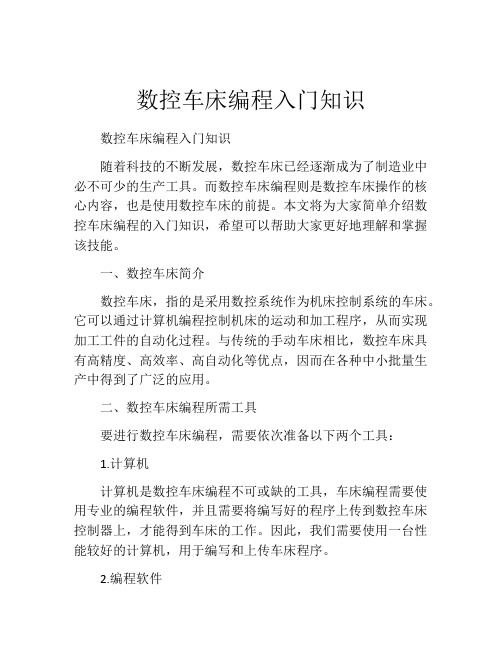

数控车床编程入门知识数控车床编程入门知识随着科技的不断发展，数控车床已经逐渐成为了制造业中必不可少的生产工具。

而数控车床编程则是数控车床操作的核心内容，也是使用数控车床的前提。

本文将为大家简单介绍数控车床编程的入门知识，希望可以帮助大家更好地理解和掌握该技能。

一、数控车床简介数控车床，指的是采用数控系统作为机床控制系统的车床。

它可以通过计算机编程控制机床的运动和加工程序，从而实现加工工件的自动化过程。

与传统的手动车床相比，数控车床具有高精度、高效率、高自动化等优点，因而在各种中小批量生产中得到了广泛的应用。

二、数控车床编程所需工具要进行数控车床编程，需要依次准备以下两个工具：1.计算机计算机是数控车床编程不可或缺的工具，车床编程需要使用专业的编程软件，并且需要将编写好的程序上传到数控车床控制器上，才能得到车床的工作。

因此，我们需要使用一台性能较好的计算机，用于编写和上传车床程序。

2.编程软件数控车床编程软件的作用就是让我们无需亲自下到车床的操作现场，即可通过计算机编写或修改车床操作程序。

由于不同的数控车床采用的编程语言可能不同，所以我们需要选择与所使用车床相适应的编程软件。

常用的数控车床编程软件包括Siemens、Fanuc、Heidenhain等，初学者可以选择一款比较容易入手的软件进行尝试。

三、数控车床编程基础知识1.数控车床坐标系数控车床坐标系是机床坐标系的一种，是整个车床加工中最基本的内容。

数控车床坐标系通常包括直角坐标系和极坐标系两种。

以直角坐标系为例，它由三个互相垂直的坐标轴组成，分别为X轴、Y轴和Z轴，它们的交点为坐标原点。

2.数控车床编程语言在数控车床编程中，我们需要使用一种特定的编程语言，来描述车床的加工过程和加工物件的形状尺寸。

在不同的数控车床厂家中，可用的编程语言也可能不同。

常用的编程语言包括G代码、M代码等。

如G01表示线性切割，G02表示顺时针圆弧插补等。

3.数控车床编程流程数控车床编程流程通常包含以下几个步骤：a.选择坐标系并确定零点首先需要确定工件所在的坐标系和零点位置，这是整个编程过程的基础。

数控车床编程教程1. 简介数控车床编程是一种用于控制数控车床操作的技术。

通过编写程序，操作者可以指导数控车床以高精度和高效率完成加工任务。

本教程将介绍数控车床编程的基础知识和常用技巧，帮助初学者快速入门。

2. 数控车床编程的基本要素2.1 G代码G代码是数控车床编程的基础，用于描述加工操作的不同动作和位置。

常见的G代码包括：- G00: 快速定位- G01: 直线插补- G02: 圆弧插补（顺时针）- G03: 圆弧插补（逆时针）- G04: 暂停- G28: 回零操作2.2 M代码M代码用于控制数控车床的辅助功能和工作状态。

常见的M 代码包括：- M03: 主轴正转- M04: 主轴反转- M05: 主轴停止- M08: 冷却液开启- M09: 冷却液关闭- M30: 程序结束2.3 坐标系数控车床使用不同的坐标系来描述工件的几何位置。

常见的坐标系包括绝对坐标和相对坐标。

需要根据具体情况选择合适的坐标系。

3. 数控车床编程的基本步骤3.1 创建程序在开始编程之前，首先需要创建程序。

程序是由一系列G代码和M代码组成的指令集合。

可以使用专业的编程软件或文本编辑器创建程序。

3.2 设定工件坐标系根据工件的几何特征，设定合适的工件坐标系。

可以使用G代码或专门的坐标设定指令完成此步骤。

3.3 编写加工指令根据加工需求，编写相应的加工指令。

通过合理组合G代码和M代码，实现所需的加工动作和功能。

3.4 模拟和验证在实际进行加工之前，可以使用模拟软件或专用的数控仿真器对程序进行模拟和验证。

确保程序的正确性和安全性。

3.5 上传和执行将程序上传到数控车床控制系统，并按照操作手册的要求执行。

在执行过程中，需仔细观察工件的加工状况，及时调整参数和指令。

4. 常见问题和注意事项- 请注意机床的安全操作规程，避免发生意外。

- 理解加工工艺和工件要求，合理选择合适的工艺参数。

- 预先进行加工仿真和验证，确保程序正确无误。
