西安交通大学材料力学--试卷--短学时试卷b

材料力学
1梁在某一段内作用有向下的分布力时则在该段内M图是一条()
B下凸曲线
2单位长度扭转角8与()无
C材料性质
3梁发生平面弯曲时,其横截面绕()旋转。

A梁的轴线
4关于单元体的定义,下列提法中正确的是()。

A.单元体的三维尺寸必须是微小的
5 在以下措施中()将会降低构件的持久极限
C 加大构件的几何尺寸
6在对称循环的交变应力作用下,构件的持久极限为()。

7在对称循环的交变应力作用下,构件的疲劳强度条件为公式;若按非对称循
环的构件的疲劳强度条件进行了疲劳强度条件校核,则()
C 是等价的,即非对称循环的构件的疲芳强度条件式也可以用来校核对称循环下的构件疲艻强度
8 材料的持久极限与试件的()无关
D 最大应力
9 厚壁玻璃杯倒入开水发生破裂时,裂纹起始于()。

B 外壁
10 非对称的薄壁截面梁承受横向力时,若要求梁只产生平面弯曲而不发生扭转,则横向力作用的条件是()。

西交《材料力学》在线作业一、单选题（共 30 道试题，共 60 分。

）1. 厚壁玻璃杯倒入开水发生破裂时，裂纹起始于（）。

A. 内壁；B. 外壁；C. 壁厚的中间；D. 整个壁厚。

正确答案：B2. 阶梯圆轴的最大切应力发生在（）。

、A. 扭矩最大截面；B. 直径最小的截面；C. 单位长度扭转角最大的截面；D. 不能确定。

正确答案：D3. 应用叠加原理求梁横截面的挠度、转角时，需要满足的条件有（）。

、A. 梁必须是等截面的；B. 梁必须是静定的；C. 变形必须是小变形；D. 梁的弯曲必须是平面弯曲。

正确答案：C4. 梁在某一段内作用有向下的分布力时,则在该段内M图是一条()。

A. 上凸曲线；B. 下凸曲线；C. 带有拐点的曲线；D. 斜直线。

正确答案：A5. 应用叠加原理求梁横截面的挠度、转角时，需要满足的条件有（）。

A. 梁必须是等截面的；B. 梁必须是静定的；C. 变形必须是小变形；D. 梁的弯曲必须是平面弯曲。

正确答案：C6. 非对称的薄壁截面梁承受横向力时，若要求梁只产生平面弯曲而不发生扭转，则横向力作用的条件是（）。

、A. 作用面与形心主惯性平面重合；B. 作用面与形心主惯性平面平行；C. 通过弯曲中心的任意平面；D. 通过弯曲中心，平行于主惯性平面。

正确答案：D7. 在以下措施中（）将会降低构件的持久极限。

A. 增加构件表面光洁度；B. 增加构件表面硬度；C. 加大构件的几何尺寸；D. 减缓构件的应力集中。

正确答案：C8. 滚珠轴承中，滚珠和外圆接触点处的应力状态是（）应力状态。

A. 单向；B. 二向；C. 三向；D. 纯剪切。

正确答案：C9. 材料的持久极限与试件的（）无关。

A. 材料；B. 变形形式；C. 循环特征；D. 最大应力。

正确答案：D10. 判断下列结论正确的是（）A. 杆件某截面上的内力是该截面上应力的代数和；B. 杆件某截面上的应力是该截面上内力的平均值；C. 应力是内力的集度；D. 内力必大于应力。

材料力学复习题（一）一、1． B 2． B 3． A 、C 4． D5． A 、B 、D 6． C 7． A 、B 8． A 、B 、D 二、3.43-=xy τMPa ，3.43-''y x τMPa ，50='y σMPa三、3.254=BC Cr FkN ，45][=F kN四、略， 五、1.14-=Hx σMPa ，6.0=Hxz τ MPa ，2.143=r σMPa六、EIQl Ql EIh v Cd 94)41811(33++=材料力学复习题（二）一、选择题1、D ；2、B ；3、D ；4、C ；5、D 。

二、填空1、3段；位移边界条件 0,0,0===D A A w w θ；光滑连续条件CD C BC C w w ,,=，CD C BC C ,,θθ=，BC B AB B w w ,,=。

2、h y c 32=3、连续性假设；均匀性假设；各向同性假设；线弹性；小变形。

4、< ；= 。

5、0.003；0.002；47.12kN 。

三、计算题1、图示为由五根直径50d mm =的圆形钢杆组成边长 为1a m =的正方形结构，材料为235Q 钢，比例极限aABC FaDF 题 3-1 图200p MPa σ=，屈服应力235s MPa σ=，弹性模量200E GPa =，中柔度杆的临界应力公式为304 1.12()cr MPa σλ=-。

试求该结构的许用载荷[]F 。

解：（1）求AB 、BD 和AD 杆的内力绘制节点A 和B 的受力图如图所示。

FF BAF DAA45ºF ABF BCF BDBAB 杆和AD 杆为受压杆，BD 杆受拉。

其内力分别为：2F F F AD AB ==，F F BD =（2）根据杆AB 和AD 的压杆稳定确定许可载荷圆杆4504mm d i ==，杆AB 和AD 的柔度均为805041000=⨯==mm i a μλ。

西安交通大学材料科学基础试卷（A）班级：_________学号__________姓名___________（注意：试卷满分100，时间100分钟，请考生将答案做于试卷答题纸上，违者以零分处理）一、名词解释(每小题1分，共10分)1．晶胞2．间隙固溶体3．临界晶核4．枝晶偏析5．离异共晶6．反应扩散7．临界分切应力8．回复9．调幅分解10．二次硬化二、判断正误(每小题1分，共10分)正确的在括号内画“√”，错误的画“×”1.金属中典型的空间点阵有体心立方、面心立方和密排六方三种。

( )2.作用在位错线上的力F的方向永远垂直于位错线并指向滑移面上的未滑移区。

( )3.只有置换固溶体的两个组元之间才能无限互溶，间隙固溶体则不能。

( )4.金属结晶时，原子从液相无序排列到固相有序排列，使体系熵值减小，因此是一个自发过程。

( )5.固溶体凝固形核的必要条件同样是ΔG B＜0、结构起伏和能量起伏。

( )6.三元相图垂直截面的两相区内不适用杠杆定律。

( )7.物质的扩散方向总是与浓度梯度的方向相反。

( )8.塑性变形时，滑移面总是晶体的密排面，滑移方向也总是密排方向。

( )9.和液固转变一样，固态相变也有驱动力并要克服阻力，因此两种转变的难易程度相似。

( )10.除Co以外，几乎所有溶入奥氏体中的合金元素都能使C曲线左移，从而增加钢的淬透性。

( )三、作图题(每小题5分，共15分)1. 在简单立方晶胞中标出具有下列密勒指数的晶面和晶向：a)立方晶系 (421)，(231)，[112]；b)六方晶系(1112)，[3112]。

2. 设面心立方晶体中的(111)为滑移面，位错滑移后的滑移矢量为2a [110]。

(1)在晶胞中画出柏氏矢量b 的方向并计算出其大小。

(2)在晶胞中画出引起该滑移的刃型位错和螺型位错的位错线方向，并写出此二位错线的晶向指数。

3. 如下图所示，将一锲形铜片置于间距恒定的两轧辊间轧制。

材料力学B第1次作业本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共7道小题)1.图示结构，其中杆AD发生的变形为：(A) 弯曲变形(B) 压缩变形(C) 弯曲与压缩的组合变形(D) 弯曲与拉伸的组合变形正确答案：C解答参考：2.以下结论中正确的是哪一个？(A) 杆件某截面上的内力是该截面上应力的代数和(B) 杆件某截面上的应力是该截面上内力的平均值(C) 应力是内力的集度(D) 内力必大于应力正确答案：C解答参考：3.关于下列结论：1、应变分为线应变e和切应变g ；2、线应变为无量纲量；3、若物体的各部分均无变形，则物体内各点的应变均为零；4、若物体内各点的应变均为零，则物体无位移。

现有四种答案：(A) 1、2对(B) 3、4对(C) 1、2、3对(D) 全对正确答案：C解答参考：4.材料的主要强度指标是哪几个？以下结论哪一个是正确的？(A) σp 和σs(B) σs 和ψ(C) σ b 和δ(D) σ b 和σs正确答案：D解答参考：5.铸铁圆杆试件受扭破坏时，断口与轴线成45°螺旋面，其原因有四种答案：(A) 切应力引起的破坏(B) 压应力引起的破坏(C) 最大拉应力引起的破坏(D) 沿45°方向最大线应变引起的破坏正确答案：C解答参考：6.在下图所示受扭圆轴横截面上的切应力分布图中，正确的切应力分布应是：(A)(B)(C)(D)正确答案：D解答参考：7.用同一材料制成的空心圆轴和实心圆轴，若长度和横截面面积均相同，则扭转刚度较大的是哪个？现有四种答案：(A) 实心圆轴(B) 空心圆轴(C) 二者一样(D) 无法判断正确答案：B解答参考：三、判断题(判断正误，共5道小题)8.外力就是构件所承受的载荷。

正确答案：说法错误解答参考：9.用截面法只能确定等直杆横截面的内力。

正确答案：说法错误解答参考：10.若物体产生位移，则必定同时产生变形。

(A)(B)(C)(D)西南交通大学2007－2008学年第(一)学期考试试卷课程代码 6322100 课程名称 材料力学B 考试时间 120分钟题号 一 二 三 四 五 六 七 八 九 十 总成绩得分阅卷教师签字：一、 选择题（每题3分，共18分）1、图示杆的拉（压）刚度为EA ，杆长为2l ，则杆总伸长量为【 】2、在下图所示受扭圆轴横截面上的切应力分布图中，正确的切应力分布应是 。

3、矩形截面简支梁受力如图（a）所示，横截面上各点的应力状态如图（b）所示。

关于它们的正确性，现有四种答案：(A)点1、2的应力状态是正确的； (B)点2、3的应力状态是正确的； (C)点3、4的应力状态是正确的； (D)点1、5的应力状态是正确的。

正确答案是 。

密封装订线 密封装订线 密封装订线班 级 学 号 姓 名4、正方形截面梁分别按(a)、(b)两种形式放置，则两者对水平形心轴z 轴的惯性矩关系为 ：(a)(A) I z a = I z b ； (B) I z a < I z b ； (C) I z a > I z b ； (D) 不一定。

正确答案是 。

5、两危险点的应力状态如图，且σ = τ ，由第四强度理论比较其危险程度，有如下答案：(A)(点应力状态较危险； )a (a)(b)(B)应力状态较危险； ()b (C)两者的危险程度相同； (D)不能判定。

正确答案是 。

6、图示矩形截面拉杆，中间开有深度为2h的缺口，与相比，开口处最大正应力的增大为不开口的拉杆的 倍：(A) 2倍； (B) 4倍； (C) 8倍； (D) 16倍。

正确答案是_______。

二、填空题（每题3分，共12分）1、图示杆架，杆1和杆2的材料相同，两根铰接处受载荷F 作用。

两杆截面面积之比1212A A =，当两杆所受的应力绝对值相等时，两杆的夹角α =________。

2、矩形截面木拉杆连接如图，这时接头处的切应力τ = ；挤压应力σbs = 。

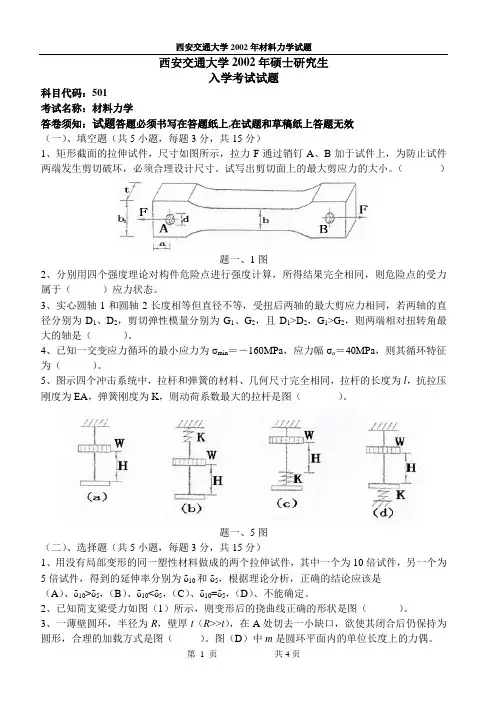

西安交通大学2002年硕士研究生入学考试试题科目代码：501考试名称：材料力学答卷须知：试题答题必须书写在答题纸上,在试题和草稿纸上答题无效（一）、填空题（共5小题，每题3分，共15分）1、矩形截面的拉伸试件，尺寸如图所示，拉力F通过销钉A、B加于试件上，为防止试件两端发生剪切破坏，必须合理设计尺寸。

试写出剪切面上的最大剪应力的大小。

（）题一、1图2、分别用四个强度理论对构件危险点进行强度计算，所得结果完全相同，则危险点的受力属于（）应力状态。

3、实心圆轴1和圆轴2长度相等但直径不等，受扭后两轴的最大剪应力相同，若两轴的直径分别为D1、D2，剪切弹性模量分别为G1、G2，且D1>D2，G1>G2，则两端相对扭转角最大的轴是（）。

4、已知一交变应力循环的最小应力为σmin＝－160MPa，应力幅σa＝40MPa，则其循环特征为（）。

5、图示四个冲击系统中，拉杆和弹簧的材料、几何尺寸完全相同，拉杆的长度为l，抗拉压刚度为EA，弹簧刚度为K，则动荷系数最大的拉杆是图（）。

题一、5图（二）、选择题（共5小题，每题3分，共15分）1、用没有局部变形的同一塑性材料做成的两个拉伸试件，其中一个为10倍试件，另一个为5倍试件，得到的延伸率分别为δ10和δ5，根据理论分析，正确的结论应该是（A）、δ10>δ5，（B）、δ10<δ5，（C）、δ10=δ5，（D）、不能确定。

2、已知简支梁受力如图（1）所示，则变形后的挠曲线正确的形状是图（）。

3、一薄壁圆环，半径为R，壁厚t（R>>t），在A处切去一小缺口，欲使其闭合后仍保持为圆形，合理的加载方式是图（）。

图（D）中m是圆环平面内的单位长度上的力偶。

4、梁杆结构受力如图所示，AB杆的材料为钢，为提高AB杆的强度，其横截面应选用图（）。

题二、2图题二、3图题二、4图5、一两端铰支的圆截面细长压杆，其临界力为P ij1；若将其直径增大一倍，其他条件保持不变，其临界力为P ij2，则的P ij2/ P ij1值为（）。

材料力学复习题（一）一、1． B 2． B 3． A 、C 4． D5． A 、B 、D 6． C 7． A 、B 8． A 、B 、D二、3.43-=xy τMPa ，3.43-''y x τMPa ，50='y σMPa三、3.254=B C Cr F kN ，45][=F kN四、略， 五、1.14-=Hx σMPa ，6.0=Hxz τ MPa ，2.143=r σMPa六、EI Ql QlEIh v Cd 94)41811(33++=材料力学复习题（二）一、选择题1、D ；2、B ；3、D ；4、C ；5、D 。

二、填空1、3段；位移边界条件 0,0,0===D A A w w θ；光滑连续条件CD C BC C w w ,,=，CD C BC C ,,θθ=，BC B AB B w w ,,=。

2、h y c 32=3、连续性假设；均匀性假设；各向同性假设；线弹性；小变形。

4、< ；= 。

5、0.003；0.002；47.12kN 。

三、计算题1、图示为由五根直径50d mm =的圆形钢杆组成边长 为1a m =的正方形结构，材料为235Q 钢，比例极限aABC FaDF 题 3-1 图200p MPa σ=，屈服应力235s MPa σ=，弹性模量200E GPa =，中柔度杆的临界应力公式为304 1.12()cr MPa σλ=-。

试求该结构的许用载荷[]F 。

解：（1）求AB 、BD 和AD 杆的内力绘制节点A 和B 的受力图如图所示。

FF BAF DAA45ºF ABF BCF BDBAB 杆和AD 杆为受压杆，BD 杆受拉。

其内力分别为：2F F F AD AB ==，F F BD =（2）根据杆AB 和AD 的压杆稳定确定许可载荷圆杆4504mm d i ==，杆AB 和AD 的柔度均为805041000=⨯==mm i a μλ。

西安交通大学考试题标准答案一、填空题（每空1分，共30分）1. （1）立方；（2）立方；（3）六方；（4）间隙原子或空位或杂质原子；（5）位错；（6）晶界或亚晶界；（7）增加；2. （8）固溶；（9）细晶；（10）形变；（11）第二相；3. （12）普通灰口；（13）可锻；（14）球墨；（15）球墨；（16）高；4. （17）交联；（18）线型和支化型；（19）塑；（20）玻璃；（21）高弹；（22）粘流；5. （23）硬；（24）基体；（25）软；（26）基体；（27）低；6. （28）气孔；（29）烧结；（30）降低。

二、判断题（每小题1分，共10分）1. 错误；2. 错误；3. 正确；4. 错误；5. 错误；6. 错误；7. 正确；8. 错误；9. 错误； 10. 错误。

三、单项选择题（每小题1分，共10分）1.（d ）；2.（c ）；3.（c ）；4.（b ）；5.（c ）；6.（a ）；7.（d ）；8.（c ）；9.（a ）； 10.（a ）。

四、简答题（共20分）1. （6分）铁素体——碳在α-Fe 中的间隙固溶体，软而韧。

（2分） 渗碳体——碳与铁形成的间隙化合物，硬而脆。

（2分） 珠光体——铁素体与渗碳体形成的层片状交替排列的机械混合物，良好的综合力学性能。

（2分）2. （6分）相组成物：3Fe C a +， （1分）6.69 1.2%100%82.07%6.690.0008w a -=椿-， （1分）3%1%17.93%Fe C w w a =- （1分）组织组成物：3P Fe C +C ， （1分）6.69 1.2%100%92.74%6.690.77P w -=椿-， （1分）3%1%7.26%Fe C P w w =- C （1分）3. （8分）如图所示， （2分）强度随碳含量增加先增高后下降，在碳含量约1.0%时为强度极大值。

（2分） 强度的这种变化与平衡态碳钢中的组织随碳含量变化有关：当0.77%C w £时，钢中的组织为铁素体+珠光体，且珠光体的分数随碳含量增高而增大，而珠光体在钢中起强化作用，故强度随碳含量增加而增高；当0.77%C w >后，钢中的组织为二次渗碳体+珠光体，二次渗碳体以网状分割珠光体，且二次渗碳体的分数随碳含量增高而增大。

班号 学号 姓名 成绩《 材 料 力 学 A 》期末试卷一、选择题 (单选，共12分，每小题3分) 1、下列说法正确的是： 。

A 、各向同性材料是指材料内部任意位置的力学性能都是相同的；B 、材料的刚度越大越不容易发生屈服变形；C 、塑性材料的强度极限高于脆性材料的强度极限；D 、脆性材料的单向压缩许用应力一般高于单向拉伸许用应力。

2、下列说法正确的是 。

A 、薄壁圆管的扭转切应力公式只适用于线弹性、各向同性材料；B 、任意截面形状的闭口薄壁杆横截面上的扭转切应力为常数；C 、开口薄壁杆的抗扭性能很差，对于受扭构件，一般不要采用开口薄壁杆；D 、圆轴扭转的刚度条件是圆轴的抗扭模量不能超过许用值。

3、下图所示两均质矩形截面等厚梁，两梁材料相同、总长度相同、AB 段完全相同、BC 段的梁高度不同。

下面结论中正确的是： 。

A 、两梁B 截面的挠度和转角相同； B 、两梁B 截面的挠度和转角不相同；C 、两梁C 截面的挠度和转角相同；D 、图（a ）所示梁C 截面挠度和转角均小于图 （b ）所示梁C 截面的挠度和转角。

F图（b ）4、下图所示正方形截面杆件，横截面ABCD 上拉应力最大的点是 。

二、填空题（8分，每空1分）1、由于截面急剧变化引起的应力局部增大现象，称为 。

2、 称为叠加原理。

当构件的受力和变形满足 条件与 条件时， 叠加原理方能适用。

3、在进行纯弯梁横截面上正应力分析时，除了运用静力学方程外，还运用了 方程与 方程，并根据梁的变形特点作 假设与 假设。

F三、计算题（5道小题，共80分）1、某等截面实心传动轴，转速n =300r/min ，轮1为主动轮，输入功率P 1=50kW ，轮2、轮3与轮4为从动轮，输出功率分别为P 2=10kW ，P 3= P 4=20kW 。

（力矩与功率、转速之间的转换关系为：{}{}{}/min9549kWN m r P M n ⋅=）1）试画轴的扭矩图；2） 若许用切应力[τ]=80MPa ，单位长度的许用扭转角[θ]=0.8(˚)/m ，切变模量G =80GPa ，试确定轴径d 。

(单选题) 1: 一个物体上的作用力系，满足( )条件，就称这种力系称为平面汇交力系。

A: 作用线都在同一平面内，且汇交于一点B: 作用线都在同一平面内，但不交于一点C: 作用线在不同一平面内，且汇交于一点D: 作用线在不同一平面内，且不交于一点正确答案：(单选题) 2: 材料力学的主要研究对象是（）。

A: 刚体B: 等直杆C: 静平衡物体D: 弹性体正确答案：(单选题) 3: 当剪应力超过材料的剪切比例极限时下列说法正确的是A: 剪应力互等定理和剪切虎克定律都不成立B: 剪应力互等定理和剪切虎克定律都成立C: 剪应力互等定理成立和剪切虎克定律不成立D: 剪应力互等定理不成立和剪切虎克定律成立正确答案：(单选题) 4: 低碳钢等塑性材料的极限应力是材料的（）A: 屈服极限B: 许用应力C: 强度极限D: 比例极限正确答案：(单选题) 5: 作用与反作用公理在材料力学中（）。

A: 仍然适用B: 已不适用C: 无法确定D: 一定不适用正确答案：(单选题) 6: 压杆稳定的欧拉公式适用的范围，以下四种情况哪种是错误的( )?A: 细长杆B: λ≥λ 1C: 弹性范围内D: 屈服极限范围内正确答案：(单选题) 7: 关于牵连运动，下列叙述错误的是（）。

A: 牵连点也叫瞬时重合点，是指在某瞬时动系上与动点重合的点。

B: 牵连点是一个瞬时的概念，它随动点运动而变换。

C: 牵连速度是牵连点相对定系的速度。

D: 牵连速度是牵连点相对动系的速度。

正确答案：(单选题) 8: 下列关于位移和变形的结论中，只有( ) 是正确的。

A: 若物体各点均无位移，则该物体必定无变形；B: 若物体产生位移，则必定同时产生变形；C: 若物体无变形，则必定物体内各点均无位移；D: 若物体产生变形，则必定物体内各点均有位移。

正确答案：(单选题) 9: 合力在某轴上的投影，等于各分力在同一轴上投影的（）。

正确答案：(单选题) 10: 梁上集中荷载作用时，此梁段的剪力图为( )。

西安交通大学2013年春《材料力学》在线作业（红色为答案）一、单选题（共40道试题，共80分。

）1.图示阶梯形杆AD受三个集中力P作用，设AB、BC、CD段的横截面面积分别为A、2A、3A，则三段杆的横截面上（）。

A. 轴力不等，应力相等B. 轴力相等，应力不等C. 轴力和应力都相等D. 轴力和应力都不等满分：2分2.根据圆轴扭转的平面假设，可以认为圆轴扭转时其横截面（）。

A. 形状尺寸不变，直径仍为直线B. 形状尺寸改变，直径仍为直线C. 形状尺寸不变，直径不保持直线D. 形状尺寸改变，直径不保持直线满分：2分3.应力圆方法的适用范围是（）A. 应力在比例极限以内B. 应力在弹性范围以内C. 各向同性材料D. 平面应力状态满分：2分4.T形截面铸铁梁，设各个截面的弯矩均为正值，则将其截面按图（）所示的方式布置，梁的强度最高。

A. AB. BC. CD. D满分：2分5.轴向拉伸杆，正应力最大的截面和剪应力最大的截面（）。

A. 分别是横截面、45°斜截面B. 都是横截面C. 分别是45°斜截面、横截面D. 都是45°斜截面满分：2分6.图示刚性槽内嵌入一个铝质立方块，设铝块与钢槽间既无间隙，也无摩擦，则在均布压力p作用下铝块处于（）A. 单向应力状态，单向应变状态B. 平面应力状态，平面应变状态C. 单向应力状态，平面应变状态D. 平面应力状态，单向应变状态满分：2分7.一等直拉杆如图所示，在P力作用下，（）。

A. 横截面a上的轴力最大B. 曲截面b上的轴力最大C. 斜截面c上的轴力最大D. 三个截面上的轴力一样大满分：2分8.等截面直梁在弯曲变形时，挠曲线曲率在最大（）处一定最大。

A. 挠度B. 转角C. 剪力D. 弯矩满分：2分9.梁的挠度是（）。

A. 横截面上任一点沿梁轴垂直方向的线位移B. 横截面形心沿梁轴垂直方向的线位移C. 横截面形心沿梁轴方向的线位移D. 横截面形心的位移满分：2分10.截面为圆环形的开口和闭口薄壁杆件的横截面如图（a）、（b）所示，设两杆具有相同的半径和壁厚，则二者（）。
