如何解决单片机的抗干扰问题

单片机系统抗干扰技术措施徐本升(七煤(集团)公司社保局，黑龙江七台河154600)廛屉科夔[}商要]单片机系统主要由信号检测部分、信号处理及控制部分、控制信号驱动部分、拳统零毒部分、显示部分组成。

干扰的种类主要来自系统内部元器件在系统中的状态和系统外部其它电气设备产生的干抚。

硬件抗干扰措施是电潺的抗干扰设计，屏蔽抗干技技术，双绞线及光纤的使用，去耦电路。

软件抗干就措-旌旋出错处理程序，建立软件陷阱，使用空操作指令。

‘‘、联蠢建i司]单片机；系统；抗干扰技术‘，单片机应用系统的硬件电路构成比较复杂、所用元件品种繁多，有的工作场所环境比较差，由于这些原因，为了保证单片机应用系统能够在各种环境下能正常运行，系统的抗干扰性就是一个非常重要的指标。

抗干扰就是针对干扰产生的性质、传播途径、侵入的位置和侵入的形式，采取相应的方法消除干扰源，抑制干扰传播途径，减弱电路或元件对噪声干扰的敏感性，使单片机系统能在线正常、稳定地运行。

1单片机系统的组成一个单片机应用系统的硬件电路是由如下几个部分构成的：1)信号检测部分：2)信号处理及控制部分：3)控制信号驱动部分；4)系统交互部分；5)显示部分。

由此可见一个单片机应用系统的成分是相当复杂的，从各种类型的传感器到名目繁多的各种继电器接触器、电磁阀，从类型繁多的集成电路到各种各样的耦合器件、执行部件、显示器件等。

2干扰的种类干扰就是叠加在有用信号上的不需要的信号。

是影响路正常工作的另一种噪声。

干扰以某种电信号的形式，通过一的渠道。

混入有用信号中侵人单片机系统，造成系统工作不稳定在各种实际环境中，干扰总是存在的，这些干扰能降低电子系统准确性甚至破坏其可靠性。

干扰有两种：一是来自系统内部元器件在工作时产生的干扰通过地址、电源线、信号线，分布电容和电感等传输，影响系统工状态。

二是来自系统外部其它电气设备产生的干扰。

通过传导辐射等途径影Ⅱ向单片机系统的正常工作。

干扰对单片机应用系统的作用有3个部位：1)输入系统。

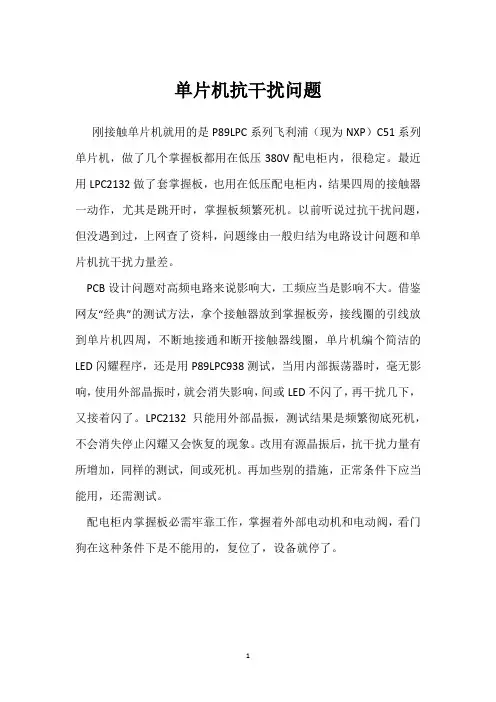

单片机抗干扰问题
刚接触单片机就用的是P89LPC系列飞利浦（现为NXP）C51系列单片机，做了几个掌握板都用在低压380V配电柜内，很稳定。

最近用LPC2132做了套掌握板，也用在低压配电柜内，结果四周的接触器一动作，尤其是跳开时，掌握板频繁死机。

以前听说过抗干扰问题，但没遇到过，上网查了资料，问题缘由一般归结为电路设计问题和单片机抗干扰力量差。

PCB设计问题对高频电路来说影响大，工频应当是影响不大。

借鉴网友“经典”的测试方法，拿个接触器放到掌握板旁，接线圈的引线放到单片机四周，不断地接通和断开接触器线圈，单片机编个简洁的LED闪耀程序，还是用P89LPC938测试，当用内部振荡器时，毫无影响，使用外部晶振时，就会消失影响，间或LED不闪了，再干扰几下，又接着闪了。

LPC2132只能用外部晶振，测试结果是频繁彻底死机，不会消失停止闪耀又会恢复的现象。

改用有源晶振后，抗干扰力量有所增加，同样的测试，间或死机。

再加些别的措施，正常条件下应当能用，还需测试。

配电柜内掌握板必需牢靠工作，掌握着外部电动机和电动阀，看门狗在这种条件下是不能用的，复位了，设备就停了。

1。

生产一线单片机系统抗干扰浅析文⊙罗小红（衡东县职业中专学校）摘要:在实验室研制并通过调试的单片机系统，将其置入现场后，往往出现这样或那样的问题，系统变得不稳定，影响其正常工作。

产生这种情况的原因主要是由于所在环境中各种干扰造成的，以致单片机系统的可靠性由多种因素决定的，而系统抗干扰性能就成为系统可靠性的重要指标。

因此，单片机应用系统中抗干扰问题也就成为设计应用中重要的课题。

关键词:单片机系统；干扰来源；抗干扰技术单片机由于其优异的性能价格比，在过程控制、运动控制、智能仪表、医疗器械等各个领域的应用越来越深入和广泛，有效地提高了生产效率和经济效益。

然而，单片机系统工作时，可能出现这样或那样的问题，使系统变得不稳定，影响正常工作。

产生这种情况的原因主要是由于所在环境中各种干扰造成的，以致单片机系统的可靠性由多种因素决定，而系统抗干扰性能就成为系统可靠性的重要指标。

因此，单片机应用系统中抗干扰问题也就成为设计应用中重要的课题。

一、单片机干扰来源及后果干扰用数学语言描述为d u/dt ,d i /dt ，雷电、继电器、可控硅、电机、高频时钟等都可能成为干扰源。

典型的干扰传播路径是通过导线的传导和空间的辐射。

敏感器件有A/D 、D/A 变换器，单片机，数字I C ，弱信号放大器等。

（一）干扰的分类按产生的原因分有放电噪声、高频振荡噪声、浪涌噪声。

按传导方式可分为共模噪声和串模噪声。

按波形可分为持续正弦波、脉冲电压、脉冲序列等。

（二）干扰的耦合方式干扰源产生的干扰信号是通过一定的耦合通道才对测控系统产生作用的。

耦合方式是通过导线、空间、公共线等，主要有：1、直接耦合。

这是最直接、最普遍的一种方式。

比如干扰信号通过电源线侵入系统。

对于这种形式，最有效的方法就是加入去耦电路。

2、公共阻抗耦合。

常常发生在两个电路电流有共同通路的情况。

为了防止这种耦合，通常在电路设计上就要考虑。

使干扰源和被干扰对象间没有公共阻抗。

单片机系统软件抗干扰设计【摘要】本文主要讨论了在基于单片机的测控系统中，如何通过软件抗干扰设计，提高系统稳定运行的可靠性和安全性。

【关键词】冗余；软件陷阱；中断；程序监视定时器0 引言随着单片机测控系统越来越复杂，工作环境的干扰也越来越严重。

面对环境恶劣的工业现场，大量的干扰源虽然不会造成单片机系统硬件的破坏，却常常会侵入系统破坏数字信号的时序，更改单片机寄存器内容，导致程序在地址空间内“乱飞”，或者陷入死循环。

因此，要保证新型微控制器的可靠性、安全性，就必须在提高硬件可靠性的基础上，在程序设计中采取措施，通过软件技术增强系统的稳定运行。

由于程序设计灵活，节省硬件资源，所以软件抗干扰设计越来越引起人们的重视。

下面，就以MCS-51系列单片机为例，讨论在基于单片机的测控系统中，主要应用的软件抗干扰设计。

1 指令冗余设计“指令冗余”就是在程序关键的地方人为插入一些单字节指令，或将有效单字节指令重写。

它是使程序从“乱飞”状态恢复正常的一种有效措施，其前提条件要求PC指针必须指向程序运行区，且必须执行到冗余指令。

正常情况下CPU取指令过程是先取操作码，再取操作数，当指令计数器PC受到干扰出现错误时，程序便脱离正常轨道“乱飞”，导致CPU把一些操作数当作操作码来执行，从而引起整个程序的混乱。

NOP指令的插入是指令冗余设计的一种主要方式，由于MCS-51的所有指令不超过3个字节，且多为单字节指令，所以通常是在双字节指令和三字节指令后插入两个字节以上的NOP指令。

这样即使程序“乱飞”落到操作数上，由于空操作指令NOP的存在，就避免了后面的指令被当作操作数执行，使程序自动纳入正轨。

此外，在对于程序流向控制起决定作用（如RET、ACALL、LJMP等）或对系统工作状态起重要作用（如SETB等）的指令后面，插入两条NOP指令或重复写入该指令，也可迅速将乱飞程序纳入正轨，确保这些重要指令的正确执行。

2 软件陷阱的设计当乱飞的程序进入非程序区，冗余指令便失去作用。

第五章单片机应用系统的抗干扰技术设计§5．1 干扰源我们要进行抗干扰措施，首先就得仔细研究干扰产生的原因、途径，掌握或了解其规律后，才能有针对性地提出各种抗干 / 扰的理论和措施。

5.1.1干扰与噪声的区别(1> 噪声是绝对的，它的产生或存在不受接收者的影响，是独立的，与有用信号无关。

干扰是相对有用信号而言的，只有噪声达到一定数值、它和有用信号一起进入应用系统并影响其正常工作时才形成干扰。

(2> 干扰在满足一定条件时，可以消除；噪声在一般情况下，难以消除，只能减弱。

5.1.2分类根据产生干扰的物理原因，干扰可以分为如下几种类型：机械干扰、热干扰、光干扰、湿度干扰、化学干扰、电和磁的干扰、射线辐射干扰。

其中，电和磁的干扰是最为普遍和严重的干扰，下面对电磁干扰作重点论述。

电磁干扰的分类：(1> 从噪声产生的来源分类可以分为：错误!固有噪声源固有噪声是指器件内部物理性的无规则波动所形成的噪声。

错误!人为噪声源人为噪声源主要是各种电气设备所产生的噪声，主要有以下几种：1. 工频噪声，大功率输电线是典型的工频噪声源。

低电平的信号线只要有一段长度与输电线平行，就会受到明显的干扰；即使一般室内的交流电源线，对输入阻抗低和灵敏度高的传感器来说也会是很大的干扰源。

在传感器的内部，由于工频感应也会产生交流噪声，它所形成的干扰也不可忽视。

2. 射频噪声，高频感应加热、高频焊接等工业电子设备以及广播、电视、雷达及通信设备等通过辐射或通过电源线会给附近的传感器系统带来干扰。

3. 电子开关，由于电子通断的速度极快，使电路中的电压和电流发生急剧的变化，形成冲击脉冲，从而成为噪声干扰源。

错误!自然噪声源和放电噪声自然噪声主要指天电形成的放电现象。

放电现象的起因不仅是天电，还有各种电气设备所造成的，主要有：电晕放电、火花放电、放电管放电等。

(2> 从干扰的出现区域来分可分为内部干扰和外部干扰。

(3> 从干扰对电路作用的形成分类错误!差模干扰也称为串联干扰，差模干扰进入电路后，使传感器系统 / 的一个信号输入端子相对于另一个信号输入端子的电位发生变化，即干扰信号与有用信号按电势源串联起来作用于输入端。

单片机抗干扰措施概述在单片机应用中，抗干扰是一个非常重要的问题。

由于电磁干扰的存在，单片机可能会受到干扰信号的影响，导致系统的性能下降甚至功能失效。

因此，为了确保单片机系统的稳定运行，需要采取一些抗干扰措施。

本文将介绍单片机常见的抗干扰措施，包括软件抗干扰措施和硬件抗干扰措施。

软件抗干扰措施1. 外部中断和定时中断技术外部中断是单片机接收外部信号的一种方式，通过设置中断触发条件，当接收到特定信号时触发中断处理程序。

通过使用外部中断技术，可以及时响应干扰信号的触发，进行干扰处理。

定时中断也是一种常见的抗干扰措施。

通过设置定时器，定时生成中断信号，进行对干扰信号的定时处理。

2. 硬件监控和重启单片机系统中，可以通过硬件监控电压、温度、电流等参数，并根据监控结果采取相应措施。

例如，如果电压过高或过低，可以通过监控电源电压的方式，自动重启系统，以恢复正常运行。

3. 硬件看门狗硬件看门狗是一种常见的抗干扰措施。

通过设置看门狗定时器，在预设时间内必须向看门狗喂狗，否则看门狗将复位单片机。

看门狗能够有效监控单片机运行，并在系统崩溃或运行异常时进行自动重启。

硬件抗干扰措施1. 接口屏蔽和过滤对于单片机与外部设备接口，可以通过屏蔽和过滤的方式降低干扰信号的影响。

接口屏蔽是通过在接口线上添加屏蔽层，减少干扰信号对于单片机的干扰。

常见的屏蔽层材料包括金属层、导电胶和导电纤维等。

接口过滤是通过添加滤波器或滤波电路，降低接口信号中的干扰成分。

常见的滤波器包括低通滤波器和带阻滤波器等。

2. 地线设计在单片机系统中，地线设计也是一个重要的抗干扰措施。

合理地划分地线，避免地线回路产生环形，可以有效减少共模干扰。

3. 电源干扰削弱技术电源干扰是单片机系统中常见的干扰源之一。

为了降低电源干扰，可以采取以下措施：•过滤电源线，加装滤波电容和滤波电阻，降低电源中的高频干扰成分。

•使用稳压器或电源滤波器，确保电源稳定，并降低电源线上的干扰噪声。

单片机抗干扰措施单片机在实际应用中，由于周围环境的电磁干扰和电源干扰等原因，很容易受到各种干扰信号的影响，从而导致系统不稳定、运行异常甚至崩溃。

为了保证单片机正常工作和提高系统稳定性，需要采取一系列的抗干扰措施。

本文将从硬件和软件两方面，重点讨论单片机的抗干扰措施。

1.电源滤波器：在单片机外围电路中添加电源滤波器，用于滤除电源中的高频和低频噪声。

常见的电源滤波器有电容滤波器和电感滤波器等。

其中，电容滤波器可以滤除高频噪声，而电感滤波器可以滤除低频噪声。

2.地线设计：合理布局地线，减小地线回路的面积。

在单片机电路中，地线是一个重要的参考信号，合理设计地线可以减小电磁干扰。

同时，还可以采用单点接地的方式，将各个模块的地线连接在一起，减少地线回路的面积。

3.信号线布线：将信号线与电源线和高功率线分开布线，避免相互干扰。

信号线间的距离尽量保持一定的间隔，可以有效减小电磁干扰。

4.屏蔽：对于特别敏感的模拟信号线，可以采用屏蔽措施，如采用屏蔽线、屏蔽罩等。

屏蔽可以防止外界电磁干扰对信号线的影响。

5.滤波电容：在单片机电路中，可以在需要进行滤波的信号线两端串联一个滤波电容，用于滤除高频噪声。

常见的滤波电容有电容器和电容二极管等。

6.增加抗干扰电路：可以在单片机电路中添加抗干扰电路，如抗干扰电容、抗干扰电感等。

这些电路可以有效地抑制外界干扰信号。

7.使用稳压器：在单片机电路中，可以使用稳压器来提供稳定的电压，防止电源干扰引起的系统不稳定。

1.软件滤波：在单片机程序中，可以通过软件滤波的方式来滤除干扰信号。

例如，在读取模拟传感器信号时，可以进行多次采样并求平均值，以减小采样误差和滤除干扰。

2.软件延时：在一些对实时性要求不高的任务中，可以通过软件增加适当的延时，以减小干扰对系统的影响。

例如，在控制器输入信号采样之前，可以先进行一段延时。

3.软件重发：对于容易受到干扰的信号，可以通过软件重发的方式来提高信号的可靠性。

试析单片机应用中的抗干扰技术与方法摘要：单片机抗干扰技术是单片机应用系统中需要首先进行考虑的技术问题，它对于单片机应用的稳定性和可靠性有着很大的影响和作用。

本文主要结合干扰作用对于单片机系统的不利影响情况，对于单片机应用系统中比较常见的集中抗干扰技术与方法进行分析论述，以提高单片机应用中的抗干扰技术水平，保证单片机运行应用的稳定性与可靠性。

关键词：单片机系统软件工业领域抗干扰技术方法分析中图分类号：tp368.1 文献标识码：a 文章编号：1007-9416（2013）01-0025-02单片机应用系统在工业领域环境中的应用比较广泛和普遍。

通常情况下，单片机应用系统在进行仿真调试以及实验室内部的联机运行应用中，运行稳定性与可靠性都比较高，但是在进行工业环境领域的实际运行应用时，由于工业环境领域内部本身的干扰因素比较多并且复杂，容易造成单片机应用系统运行中出现一些这样或者是那样的不可控制问题，对于单片机系统设备的可靠、稳定运行有着很大的不利影响。

本文主要在对于单片机应用系统的干扰影响分析下，针对比较常见的几种单片机应用系统抗干扰技术和方法进行分析论述，以提高单片机系统中的抗干扰技术水平。

1 干扰作用对于单片机系统的影响分析随着社会经济与工业生产不断发展，单片机系统不仅在工业生产领域应用越来越广泛，而且在智能化仪表以及监控系统领域中的应用数量也越来越多，因此，对于单片机系统运行可靠性与稳定性的要求也就越来越高。

通常情况下，在单片机系统运行过程中，对于单片机系统运行可靠性与稳定性产生影响的因素有很多，而单片机系统的抗干扰能力是影响系统可靠性和稳定性的最重要因素。

根据干扰作用对于单片机系统运行稳定性与可靠性的影响情况来看，形成干扰影响的单片机系统运行可靠性干扰作用，主要有单片机系统运行环境中的放电干扰以及高频振荡干扰、电磁干扰、浪涌干扰等，这些干扰作用主要来自单片机系统工作运行的环境，不仅容易造成单片机系统程序的运行出现混乱，而且还会导致单片机系统中的硬件控制失灵以及数据采集出现较大误差，对于带有音频以及视频信号的应用系统中，干扰作用还会造成单片机应用系统出现声音失真或者是图像串色、串扰等问题，对于单片机系统的正常可靠运行有着很大的危害作用。
