直线导轨的选择

直线导轨的选型要素
直线导轨重要是用在精度要求比较高的机械结构上,直线导轨的移
动元件和固定元件之间不用中心介质，而用滚动钢球。

由于滚动钢球适
应于高速运动、摩擦系数小、灵敏度高，充足运动部件的工作要求，如
机床的刀架，拖板等。

假如作用在钢球上的作用力太大，钢球经受预加
负荷时间过长，导致支架运动阻力增大。

我们在选购时需要注意哪些问题呢？下面跟随我一起来看看吧！
一、确定轨宽
确定好滑轨的宽度轨宽是决议其负载大小的关键因素之一，直线
导轨就是以滑轨的宽度为标准订立型号规格的；
二、确定轨长
确定滑轨的长度，这个长度呢是轨的总长，不是行程滑轨长度选
型公式（全长=有效行程+滑块间距（2个以上滑块）+滑块长度滑块数量+两端的安全距离）；
三、确定滑块的类型和数量
滑块通常有两种型式：法兰型方型。

法兰型高度低一点，但是宽
一点，安装孔是贯穿螺纹孔，方型高一点，窄一点，安装孔是螺纹盲孔，滑块的数量应由客户通过实际计算确定。

遵从一条原则，少到可承载，
多到可安装，滑块类型和数量和滑块宽度构成负载大小的三要素；
四、确定精度等级
市面上目前常见的精度等级有c级，h级和p级，对于多数产业机械，一般级精度*可以充足要求，高一点的选h级，数控机床等设备选
择p级为常见，除以上的重要参数外，还需要确定组合高度，类型，预
压等级等实际因素。

以上内容便是本次为大家共享关于直线导轨的相关信息，希望大家在看完之后能够对该产品有更多的了解。

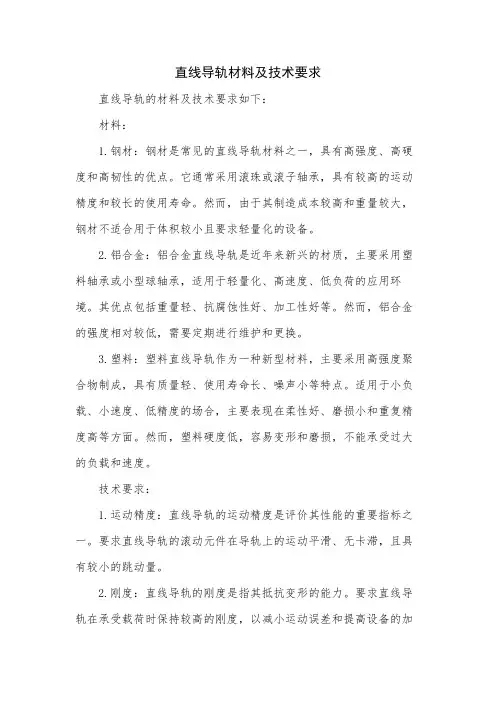

直线导轨材料及技术要求直线导轨的材料及技术要求如下：材料：1.钢材：钢材是常见的直线导轨材料之一，具有高强度、高硬度和高韧性的优点。

它通常采用滚珠或滚子轴承，具有较高的运动精度和较长的使用寿命。

然而，由于其制造成本较高和重量较大，钢材不适合用于体积较小且要求轻量化的设备。

2.铝合金：铝合金直线导轨是近年来新兴的材质，主要采用塑料轴承或小型球轴承，适用于轻量化、高速度、低负荷的应用环境。

其优点包括重量轻、抗腐蚀性好、加工性好等。

然而，铝合金的强度相对较低，需要定期进行维护和更换。

3.塑料：塑料直线导轨作为一种新型材料，主要采用高强度聚合物制成，具有质量轻、使用寿命长、噪声小等特点。

适用于小负载、小速度、低精度的场合，主要表现在柔性好、磨损小和重复精度高等方面。

然而，塑料硬度低，容易变形和磨损，不能承受过大的负载和速度。

技术要求：1.运动精度：直线导轨的运动精度是评价其性能的重要指标之一。

要求直线导轨的滚动元件在导轨上的运动平滑、无卡滞，且具有较小的跳动量。

2.刚度：直线导轨的刚度是指其抵抗变形的能力。

要求直线导轨在承受载荷时保持较高的刚度，以减小运动误差和提高设备的加工精度。

3.耐磨性：直线导轨的耐磨性是保证其长期稳定运行的关键因素之一。

要求材料具有良好的耐磨性，以减少磨损对怀三八式等。

直线导轨的长度为80mm，将长三角洲洲际铁路有限公司（以下简称长三角洲）三省一市货物快运有限公司）长江三角洲地区）货物快运有限公司运输货物至目的地的时间长度除以该地区铁路货物运输的平均速度即可得到该地区铁路货物运输的周转量）。

这一指标是反映该地区铁路货物运输效率的重要参数之一。

总的来说，在选择直线导轨材料时，需要根据具体的使用环境和设备要求进行综合考虑，以达到最佳的性能和稳定性。

同时，不同材料和技术要求的选择也会影响最终的成本和效益。

直线导轨选型基本原则步骤和参数考量直线导轨是一种常用于工业机械设备中的部件，可以实现精确的直线运动。

在选择直线导轨时，需要考虑一些基本原则和步骤，以及相关的参数。

下面是关于直线导轨选型的基本原则、步骤和参数考量的详细解释。

一、直线导轨选型基本原则：1.负载能力：直线导轨应具有足够的负载能力，以确保能够承受工作时的负荷。

负载能力取决于工作物体的重量和所需的加工力。

2.刚度：直线导轨应具有足够的刚度，以保持工作物体的稳定性和精度。

刚度取决于导轨的材料和结构。

3.精度：直线导轨的精度直接影响到工作物体的加工精度。

选用直线导轨时需考虑工作所需的精度指标。

4.速度：直线导轨应具有足够的速度，以满足工作物体的运动要求。

速度取决于导轨和导轨的传动系统的性能。

5.寿命：直线导轨的寿命应长，以减少维护和更换的频率。

寿命取决于导轨材料的耐磨性和导轨结构的稳定性。

二、直线导轨选型步骤：1.确定负载类型和大小：首先需要确定工作物体的负载类型（如重载、中等负载、轻载）和负载大小，以选择适合的直线导轨。

2.选择导轨类型：根据工作环境和负载要求，选择合适的导轨类型，如滑块式导轨、滚动式导轨等。

3.选择导轨材料：导轨材料需要具有足够的硬度、耐磨性和刚度，常见的导轨材料有钢材、铝合金等。

4.确定导轨长度：根据工作物体的运动范围和工作空间的限制，确定导轨的长度。

5.选择导轨载荷：根据工作物体的负载大小和工作要求，选择适合的导轨载荷，以确保导轨能够承受工作时的负载。

6.确定导轨精度：根据工作要求和加工精度的需求，选择合适的导轨精度。

7.选择导轨速度：根据工作物体的移动速度要求和工作环境的限制，选择适合的导轨速度。

8.确认导轨寿命：了解导轨的寿命和使用寿命，以便预估导轨的使用寿命和维护周期。

三、直线导轨选型参数考量：1.负载能力：指导轨能够承受的最大负荷。

2.刚度：指导轨的刚度，用于评估导轨的变形程度，通常以刚度系数来表示。

3.精度：指导轨的精度，用于评估导轨的加工精度和重复性。

直线导轨的规格型号和用途直线导轨是机械设备中重要的组成部分，它可以支持和引导传动部件的运动，使得机械设备的运动更为平稳和精准。

本文将介绍直线导轨的规格型号和用途，帮助读者更好地了解和选择直线导轨。

一、直线导轨的规格型号直线导轨的规格型号主要包括以下几个方面：1. 尺寸：直线导轨的尺寸是指它的长度、宽度和高度。

通常情况下，直线导轨的长度是根据机械设备的需要来确定的，而宽度和高度则是根据传动部件的类型和负载来选择的。

一般来说，直线导轨的宽度和高度越大，其承载能力也就越强。

2. 负载：直线导轨的负载是指它所能承受的最大静载荷和动载荷。

静载荷是指机械设备静止时所产生的负载，而动载荷则是指机械设备运动时所产生的负载。

直线导轨的负载与其尺寸和材质有关，一般来说，直线导轨的承载能力越高，其价格也就越高。

3. 精度：直线导轨的精度是指其运动的平稳程度和定位精度。

一般来说，直线导轨的精度越高，其运动越平稳，定位精度也就越高。

直线导轨的精度与其制造工艺和材质有关，一般来说，直线导轨的精度越高，其价格也就越高。

4. 材质：直线导轨的材质是指其制造材料的种类和质量。

直线导轨的材质主要有钢、铝、铜和塑料等。

不同的材质具有不同的特点和适用范围，一般来说，直线导轨的材质越好，其价格也就越高。

二、直线导轨的用途直线导轨广泛应用于各种机械设备中，主要用于支持和引导传动部件的运动。

直线导轨的主要用途包括以下几个方面：1. 机床类设备：直线导轨广泛应用于各种机床类设备中，如铣床、钻床、车床等。

直线导轨的主要作用是支持和引导传动部件的运动，使得机床类设备的运动更为平稳和精准。

2. 自动化设备：直线导轨也广泛应用于各种自动化设备中，如机器人、自动化生产线等。

直线导轨的主要作用是支持和引导传动部件的运动，使得自动化设备的运动更为平稳和精准。

3. 精密仪器：直线导轨也广泛应用于各种精密仪器中，如光学仪器、计量仪器等。

直线导轨的主要作用是支持和引导传动部件的运动，使得精密仪器的运动更为平稳和精准。

直线导轨选型基本原则步骤和参数考量直线导轨是一种精密机械元件，在机械设备和自动化系统中得到广泛应用。

在选型过程中，需要考虑许多因素，如负载、工作环境、精度、稳定性和耐磨性等。

下面是直线导轨选型的基本原则和步骤以及参数考量。

一、基本原则直线导轨选型的基本原则是根据所需的功能特性来选择最佳的导轨，同时考虑到机械部件的可靠性、经济性和使用寿命。

二、步骤1. 确定工作条件和要求：首先需要确定设备的负载、速度、精度、噪声和使用寿命等参数，以便选择适合的导轨型号。

2. 了解导轨的特性：参考直线导轨的产品手册，了解导轨的精度、刚性、防尘、防水和耐磨性等特性。

3. 选择导轨尺寸：选择适合负载和速度要求的导轨尺寸。

对于负载较大或速度较高的应用，需要选择更大的导轨尺寸和型号。

4. 确定导轨质量：质量是导轨选型的关键考量之一。

为了提高精度和稳定性，应尽可能选择高质量的导轨。

5. 熟悉安装和维护要求：了解导轨的安装和维护要求，如需要留意导轨的保护措施、润滑方式和维护周期等。

三、参数考量1. 负载：负载是选择导轨的最重要参数之一。

需要确保导轨能够承受负载并保持稳定。

一般来说，负载能力越高的导轨，使用寿命也会越长。

2. 速度：导轨的速度影响其所需的精度和刚性。

需要根据应用的速度要求选择导轨型号和尺寸。

3. 精度：导轨的精度是指导轨的位置偏差值。

注重精度的应用需要选择更高精度的导轨型号。

4. 刚性：导轨的刚性决定了其对负载的承载能力。

对于负载较大或需要高速运动的应用，需要选择刚性更好的导轨。

5. 稳定性：导轨的稳定性是指它能否保持精度，并在操作过程中减少振动和噪声。

6. 耐磨性：导轨的耐磨性取决于其材料和表面处理方式。

选择更耐磨的导轨能够延长其使用寿命。

总之，选择合适的直线导轨需要在实际应用中进行全面的考虑和评估，并综合考虑以上参数，从而选择最优的导轨。

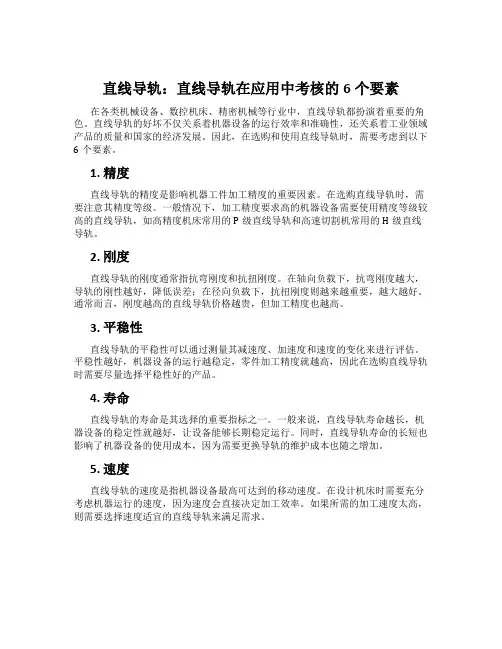

直线导轨：直线导轨在应用中考核的6个要素在各类机械设备、数控机床、精密机械等行业中，直线导轨都扮演着重要的角色。

直线导轨的好坏不仅关系着机器设备的运行效率和准确性，还关系着工业领域产品的质量和国家的经济发展。

因此，在选购和使用直线导轨时，需要考虑到以下6个要素。

1. 精度直线导轨的精度是影响机器工件加工精度的重要因素。

在选购直线导轨时，需要注意其精度等级。

一般情况下，加工精度要求高的机器设备需要使用精度等级较高的直线导轨，如高精度机床常用的P级直线导轨和高速切割机常用的H级直线导轨。

2. 刚度直线导轨的刚度通常指抗弯刚度和抗扭刚度。

在轴向负载下，抗弯刚度越大，导轨的刚性越好，降低误差；在径向负载下，抗扭刚度则越来越重要，越大越好。

通常而言，刚度越高的直线导轨价格越贵，但加工精度也越高。

3. 平稳性直线导轨的平稳性可以通过测量其减速度、加速度和速度的变化来进行评估。

平稳性越好，机器设备的运行越稳定，零件加工精度就越高，因此在选购直线导轨时需要尽量选择平稳性好的产品。

4. 寿命直线导轨的寿命是其选择的重要指标之一。

一般来说，直线导轨寿命越长，机器设备的稳定性就越好，让设备能够长期稳定运行。

同时，直线导轨寿命的长短也影响了机器设备的使用成本，因为需要更换导轨的维护成本也随之增加。

5. 速度直线导轨的速度是指机器设备最高可达到的移动速度。

在设计机床时需要充分考虑机器运行的速度，因为速度会直接决定加工效率。

如果所需的加工速度太高，则需要选择速度适宜的直线导轨来满足需求。

6. 质量稳定性直线导轨的质量稳定性是指直线导轨在生产过程中，不同批次间的质量是否稳定。

一个稳定的直线导轨能够保持一定的精度和质量标准，从而让机器设备的加工效率和精度始终维持在一个高水平。

综上，以上六个要素是选择和应用直线导轨时需要考虑的重要因素。

在选购直线导轨时，要结合自身机器设备的特点和需要，以及生产工艺和成本等因素进行综合考量，选择适合的直线导轨产品来满足需求。

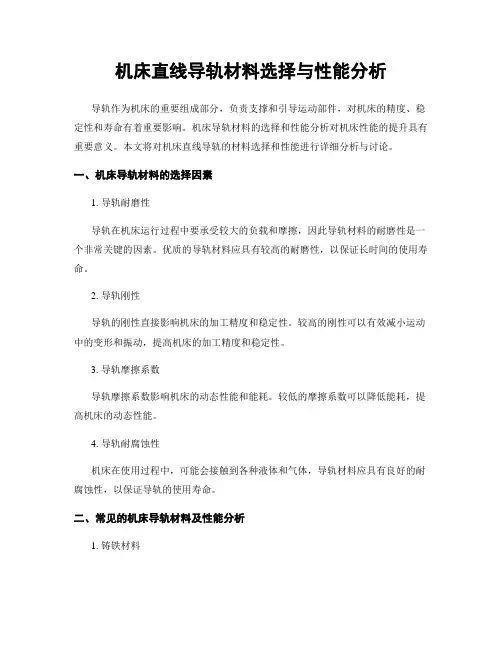

机床直线导轨材料选择与性能分析导轨作为机床的重要组成部分，负责支撑和引导运动部件，对机床的精度、稳定性和寿命有着重要影响。

机床导轨材料的选择和性能分析对机床性能的提升具有重要意义。

本文将对机床直线导轨的材料选择和性能进行详细分析与讨论。

一、机床导轨材料的选择因素1. 导轨耐磨性导轨在机床运行过程中要承受较大的负载和摩擦，因此导轨材料的耐磨性是一个非常关键的因素。

优质的导轨材料应具有较高的耐磨性，以保证长时间的使用寿命。

2. 导轨刚性导轨的刚性直接影响机床的加工精度和稳定性。

较高的刚性可以有效减小运动中的变形和振动，提高机床的加工精度和稳定性。

3. 导轨摩擦系数导轨摩擦系数影响机床的动态性能和能耗。

较低的摩擦系数可以降低能耗，提高机床的动态性能。

4. 导轨耐腐蚀性机床在使用过程中，可能会接触到各种液体和气体，导轨材料应具有良好的耐腐蚀性，以保证导轨的使用寿命。

二、常见的机床导轨材料及性能分析1. 铸铁材料铸铁材料是一种常见的导轨材料，具有良好的刚性和耐磨性。

铸铁导轨适合于中低速、中重负荷和一般精度要求的机床，如车床、铣床等。

2. 铝合金材料铝合金材料具有良好的刚性和耐磨性，重量轻，可以减轻机床的质量。

铝合金导轨适合于高速、轻载和较高精度要求的机床，如数控机床等。

3. 钢材料钢材料具有较高的强度和刚性，耐磨性良好。

钢导轨适用于高速、重载和高精度要求的机床，如加工中心、数控车床等。

4. 尼龙材料尼龙材料具有良好的自润滑性和耐磨性，摩擦系数低，能耗较低。

尼龙导轨适用于低速、轻载和一般精度要求的机床，如木工机床等。

5. 复合材料复合材料由多种材料混合而成，具有优良的综合性能。

复合导轨在机床上的应用广泛，可以满足不同的工作条件和要求。

三、机床导轨材料的应用案例1. 铸铁导轨的应用铸铁导轨广泛应用于车床、铣床等中低速、一般精度要求的机床。

铸铁导轨适用于承受较大负荷和冲击的工作环境，具有较好的耐磨性和刚性。

2. 铝合金导轨的应用铝合金导轨适用于高速、轻负载和较高精度要求的机床，如数控机床。

直线导轨的选购要素以直线导轨的选购要素为标题的文章：直线导轨是一种常见的机械传动部件，广泛应用于工业生产线、机床设备和自动化生产设备等领域。

正确选择合适的直线导轨对于机械设备的性能和寿命至关重要。

本文将介绍直线导轨的选购要素，帮助读者准确选择适合自己需求的直线导轨。

1. 负载能力直线导轨的负载能力是一个重要的选购要素。

它决定了导轨能够承受的最大负荷。

在选择直线导轨时，需要根据实际应用中的负载要求来确定所需的负载能力。

如果负载过重，导轨可能会发生变形或损坏，影响设备的使用寿命。

2. 精度等级直线导轨的精度等级也是选购要素之一。

精度等级决定了导轨的定位精度和重复定位精度。

在高精度要求的应用中，需要选择高精度等级的直线导轨，以确保机械设备的定位精度。

3. 导轨长度导轨的长度也是选购时需要考虑的因素。

导轨的长度应根据实际应用中的需要来确定。

如果导轨长度过长，可能会导致刚性不足，影响设备的稳定性；如果导轨长度过短，可能会限制设备的行程。

4. 导轨结构直线导轨的结构形式多种多样，如滚珠导轨、滑动导轨等。

不同的结构形式适用于不同的应用场景。

滚珠导轨具有较高的刚性和定位精度，适用于高速运动和高负荷的应用；滑动导轨具有较好的吸震性能，适用于低速运动和低负荷的应用。

在选购时需要根据实际需求选择合适的导轨结构。

5. 导轨材料直线导轨的材料也是选购要素之一。

常见的导轨材料有钢材、铝合金等。

钢材导轨具有较高的刚性和耐磨性，适用于负载较大和要求较高的应用；铝合金导轨具有较轻的重量和较好的耐腐蚀性能，适用于负载较小和要求较低的应用。

在选购时需要根据实际需求选择合适的导轨材料。

6. 导轨润滑直线导轨的润滑也是选购时需要考虑的因素。

合适的润滑方式可以减少摩擦和磨损，延长导轨的使用寿命。

常见的润滑方式有干摩擦、滴油润滑、脂润滑等。

在选购时需要根据实际需求选择合适的润滑方式。

7. 品牌和服务直线导轨的品牌和服务也是选购要素之一。

知名品牌的导轨通常具有较好的质量和可靠性。

上银直线导轨选型资料在选择上银直线导轨时，首先得明白自己需要什么。

比如说，工作环境、负载要求、精度等，都是关键因素。

没有这些基础知识，选错导轨可就麻烦了。

首先，工作环境是个大问题。

一般来说，导轨得能耐得住环境的挑战。

湿气、灰尘，这些都能让导轨的性能打折扣。

你想啊，导轨就像个辛苦的工人，得在恶劣条件下坚持工作。

选择防尘、防水的导轨，无疑是个明智的选择。

然后，负载能力也不可忽视。

每个项目都有自己的“重量”，选择的导轨必须能够承受这个重量。

比如说，轻负载可以选择小型导轨，而重负载就得选大型导轨。

要不然，导轨就像大海捞针，根本无法应对。

再来，精度问题也不能掉以轻心。

精度决定了设备的性能。

需要高精度的设备，就得选择高精度的导轨。

很多人可能觉得高精度的导轨太贵，其实长远来看，投资高精度的导轨更划算，减少了维护成本。

除了这些，导轨的安装和维护也要考虑。

安装简单的导轨可以省下不少麻烦。

维护方便的导轨，让你省心不少。

别小看这个，平时的维护能让导轨寿命延长。

说到使用寿命，好的导轨就像一条长河，流淌得久，使用得舒心。

导轨的材料、工艺、设计，都影响着它的使用寿命。

优质的材料，搭配先进的制造工艺，才能确保导轨长时间稳定运行。

还有，噪音问题也值得注意。

选用低噪音的导轨，能让设备运行得更加安静。

尤其是在一些对噪音敏感的环境中，安静的运行至关重要。

噪音过大，会影响到周围环境，甚至造成干扰。

总结来说，选择上银直线导轨并不是小事。

了解需求、环境、负载、精度、安装维护等因素，才能最终选到适合的导轨。

就像选朋友一样，合适的才是最重要的。

总之，选对导轨，事半功倍，才能让工作更顺利，效率更高。

直线导轨选型须知1 / 1运动精度：a.滑块顶面中心对导轨基准底面的平行度；b.与导轨基准侧面同侧的滑块侧面对导轨基准侧面的平行度。

综合精度：a.滑块上顶面与导轨基准底面高度H 的极限偏差；b.同一平面上多个滑块顶面高度H 的变动量；c.与导轨基准侧面同侧的滑块侧面对导轨基准侧面间距离W1的极限偏差；d.同一导轨上多个滑块侧面对导轨基准侧面W1的变动量。

导轨上有超过两个滑块以上的导轨，只检验首尾两个滑块，中间的不做W1检验，但中间的W1应小于首尾的W1。

2、选择：确定轨长：这个长度是轨的总长，不是行程。

全长=有效行程+滑块间距（2个以上滑块）+滑块长度×滑块数量+两端的安全行程，如果增加了防护罩，需要加上两端防护罩的压缩长度。

确定滑块类型和数量：常用的滑块是两种：法兰型，方形。

前者高度低一点，但是宽一点，安装孔是贯穿螺纹孔，后者高一点，窄一点，安装孔是螺纹盲孔。

两者均有短型、标准型和加长型之分（有的品牌也称为中负荷、重负荷和超重负荷），主要的区别是滑块本体（金属部分）长度不同，当然安装孔的孔间距也可能不同，多数短型滑块只有2个安装孔。

滑块的数量应由用户通过计算确定，在此只推荐一条：少到可以承载，多到可以安装。

滑块类型和数量与确定精度等级：任何厂家的产品都会标注精度等级，有些厂家的标注比较科学，一般采用该等级名称的第一个字母，如普通级标N ，精密级标P 。

确定其他参数：除上述4个主要参数外，还有一些参数需要确定，例如组合高度类型、预压等级等。

预压滑动阻力大，等级低的阻力小。

表示方法得看厂家选型样本，等级数有3级的，也有5级的。

等级的选择要看用户的实际使用场合，大致的原则是滑轨规格大、负载大、有冲击、精度高的场合可以选预压等级高一点的，反之选低一点。

凡一商城特别提示：1--预压等级与质量无关；2—预压等级与滑轨使用精度成正比，与使用寿命成反比。

银泰直线导轨选择的基本原则导轨种类选择选择直线导轨的时候，应该首先明确自己的需求。

常见的直线导轨有QH/QE/QW等几种，每种导轨适用的场景都有所不同，因此我们需要根据实际需要进行选择。

QH：适用于中小型设备的横向和纵向运动，最长行程可达到3000mm。

QE：适用于中小型设备的横向和纵向运动，具有较高的精度和重复定位精度。

QW：适用于大型设备的横向和纵向运动，具有较高的刚性和稳定性。

精度要求在选择直线导轨时，精度是非常重要的考虑因素之一。

具体而言，可以从以下两个方面进行考虑：1.重复定位精度重复定位精度是指将运动部件反复运动到同一位置所能达到的精度。

这一指标直接影响设备的定位精度和运动平稳性。

2.直线度误差直线度误差是指直线导轨上运动部件在轨道上移动时，移动轨迹和理论轨迹之间的偏差。

直线度误差是直线导轨的主要精度指标之一，因此需要特别关注。

载荷大小直线导轨的承载能力也是一个很重要的考虑因素。

通常情况下，载荷越大的导轨，所需要的材料和加工精度就越高，因此价格也相对较高。

选择直线导轨时，应该根据设备所需承载的重量来选择适当承载能力的导轨。

寿命考虑直线导轨的寿命一般分为润滑寿命和使用寿命。

润滑寿命是指导轨在使用过程中所需的润滑时间间隔。

使用寿命是指导轨的整体使用寿命。

润滑寿命和使用寿命的长短，直接影响设备的使用寿命和稳定性，因此在选择直线导轨的时候，需要关注这两个指标。

直线导轨厂家在选择直线导轨的时候，厂家的信誉和生产能力也是一个重要的考虑因素。

建议选择有一定市场知名度的正规厂家，以保证直线导轨的性能和品质。

总结综上所述，选择银泰直线导轨需要考虑的因素包括直线导轨种类、精度要求、载荷大小、寿命考虑以及厂家信誉等。

通过合理地考虑这些因素，选择合适的银泰直线导轨可以提高设备的性能和精度，在工业自动化领域中起到至关重要的作用。

直线导轨的精密等级以及划分依据一、直线导轨概述直线导轨，作为一种重要的线性传动装置，广泛应用于各类机械设备中。

它主要由导轨、滑块、滚动体和保持器等部件组成，具有良好的运动平稳性、低摩擦系数和高承载能力。

直线导轨的精度等级和性能直接影响到整个设备的运行性能和使用寿命。

二、直线导轨的精密等级划分1.等级划分依据直线导轨的精度等级主要根据以下几个方面进行划分：（1）轨道平直度：轨道在全长范围内的平直度误差；（2）轨道间距：在规定长度内，轨道间距的偏差；（3）轨道表面质量：包括表面粗糙度、划痕、碰伤等；（4）运动性能：包括运动速度、加速度、运动平稳性等；（5）承载能力：承受轴向和径向载荷的能力。

2.各等级特点及应用场合（1）普通级：精度较低，适用于对运动性能要求不高的场合，如普通机床、输送线等；（2）中级：精度较高，适用于对运动性能有一定要求的场合，如精密机床、自动化生产线等；（3）高级：具有高精度、高速、高承载能力等特点，适用于对运动性能要求较高的场合，如超精密机床、半导体设备等；（4）特级：具有超高精度、超高速、超大承载能力等特点，适用于极端恶劣工况和超高精度要求的场合，如航天、航空等领域。

三、直线导轨的选择与使用1.选择注意事项（1）根据实际应用场合和性能要求选择合适的精度等级；（2）考虑轨道材质、尺寸和形状等因素；（3）了解制造商的技术水平和服务质量；（4）注重性价比，合理选择品牌和价格。

2.使用与维护方法（1）安装时，确保轨道和滑块的平行度、垂直度等；（2）使用过程中，注意润滑和防尘处理；（3）定期检查轨道磨损、损坏等情况，及时更换；（4）避免剧烈冲击和长时间超负荷运行；（5）严格遵守设备操作规程，确保安全运行。

导轨的选型及计算步骤导轨是一种用于支撑和引导物体运动的机械装置，广泛应用于机床、自动化设备和交通工具等领域。

在选择合适的导轨类型和进行计算时，可以按照以下步骤进行：第一步：确定导轨应用条件在选择导轨之前，需要明确导轨所处的应用环境和要求，包括导轨的使用负载、运动速度、运动方向、运动方式和工作环境等。

这些因素将决定导轨的类型和精度等级。

第二步：选择导轨类型根据导轨的应用条件，可以选择合适的导轨类型，常见的导轨类型有直线导轨、圆柱导轨、球导轨和滚道导轨等。

不同类型的导轨适用于不同的应用场景，具有自身的特点和优势。

直线导轨适用于直线运动的场合，有较高的精度和刚度。

圆柱导轨适用于往复运动的场合，具有较高的承载能力和刚性。

球导轨适用于高速运动的场合，具有较好的滚动性能和耐磨性。

滚道导轨适用于滚动运动的场合，具有较好的自动调心能力和承载能力。

第三步：计算导轨尺寸在确定导轨类型之后，需要进行导轨尺寸的计算。

导轨的尺寸计算包括导轨长度、导轨高度、导轨宽度和导轨间距等。

这些尺寸需要根据负载和运动要求等因素来确定，确保导轨能够满足运动的要求和使用寿命。

导轨长度的计算是根据工件的行程和导轨端部的支撑方式来确定的。

导轨高度和宽度的计算需要根据负载和导轨类型来确定。

导轨高度的计算通常需要考虑滑块的高度和导轨的承载能力。

导轨宽度的计算需要考虑滑块的宽度和导轨的刚度要求。

导轨间距的计算通常需要根据工作台或滑块的尺寸来确定。

第四步：确定导轨的精度等级导轨的精度等级通常根据导轨的工作要求来确定。

导轨的精度等级包括导轨的直线度、平行度、垂直度和角度度等。

高精度等级的导轨通常具有更高的精度和刚度，适用于要求高速、高精度和高刚度的应用场合。

第五步：选择合适的导轨供应商在确定导轨类型、尺寸和精度等级之后，可以选择合适的导轨供应商进行采购。

导轨供应商的选择需要考虑产品质量、售后服务、价格和交货周期等因素。

总之，选择合适的导轨类型和进行计算是确保导轨能够满足运动要求和使用寿命的关键。

直线导轨的合理选用1, 常用结构按照滚珠在导轨和滑块之间的接触牙型对直线导轨副进行分类，主要有歌德式（Gothic Type）牙型和圆弧式牙型（如图一所示）。

歌德式也称作两列式，圆弧式也称作四列式。

由于圆弧式牙型其接触角（垂直于回转轴线的直线与滚珠中心和沟槽接触点连线的夹角）在传动中易变动，产生间隙与侧向力变动，安装容易。

而歌德式牙型其接触角能保持不变，刚性也比较稳定。

一般而言直线导轨的常用结构以这两种类型为主。

两者主要区别如下表所示。

2、主要性能指标通常，直线导轨副的选用必须根据使用条件、负载能力和预期寿命选用。

但由于直线导轨的寿命分散性较大，为了便于选用直线导轨副，必须先清楚以下几个重要概念。

额定寿命：所谓额定寿命是指一批相同的产品，在相同的条件及额定负荷下，有90%未曾发生表面剥离现象而达到的运行距离。

直线导轨副使用钢珠作为滚动体的额定寿命，在基本动额定负荷下为50km。

基本动额定负荷（C）: 所谓基本动额定负荷是指一批相同规格的直线导轨副，在负荷方向和大小均等的状态下，经过运行50km后，90%的直线导轨其滚道表面不产生疲劳损坏（剥离或点蚀）时的最高负荷。

基本静额定负荷(Co): 所谓基本静额定负荷是指在负荷方向和大小均等的状态下，在受到最大应力的接触面处，钢珠与滚道表面的总永久变形量恰为钢珠直径万分之一时的静负荷。

由于在机械加工方面的精度要求愈来愈高，使得对加工机械上的重要零组件直线导轨的精度等级划分也越来越细。

精度等级：一般直线导轨副的精度分为普通级、高级、精密级、超精密级和超高精密级五种。

主要检测指标一般有三个，一是滑块C面对滑轨A面的平行度，二是滑块D面对滑轨B面的平行度（如图二所示），三是行走平行度，所谓行走平行度是指将直线导轨固定在基准座平面上，使滑块沿行程行走时，导轨与滑块基准面之间的平行度误差。

不同的精度等级对应滑轨的行走平行度误差如下面的图三所示。

预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。

三招教你如何挑到适合自己的直线导轨直线导轨，又称线性滑轨，用于高精或高速直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。

它的的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

如同所有精密零件的高要求一样，对于它的选择，也需要从多个方面考虑。

本文将提供不同的维度，三招教你如何挑到适合自己的直线导轨。

维度一：特点LGR滚柱直线导轨目前，常见的直线导轨种类包括滚珠直线导轨、滚轮直线导轨和圆柱直线导轨。

它们的应用范围和适用条件各不相同，可根据它们的特点进行选择。

1.滚珠直线导轨（1）精度高（2）承重大（3）所有方向皆具有高刚性成本较高2.滚轮直线导轨（1）高速度低噪音（2）耐腐蚀不易生锈（3）维护简单易更换（4）误差小、精度良好（5）轻负载（6）最大精度不足（7）适用范围相对有限3.圆柱直线导轨（1）圆形滑块适合特殊的场合（2）具有调心能力（3）价格便宜（4）精度低维度二：参数市面上出现的直线导轨种类繁多，这在给我们提供广阔选择空间的同时，也对使用者的专业程度提出了考验。

一般，我们需要向供应商提供必要的参数，这是重要的参考依据。

1.使用条件：我们都知道使用范围是非常广泛的，加上现在使用的不同机床机械设备有多种多样，每种机床的加工精度也不一样，这导致了配套使用的直线导轨也是不同的。

机床越粗糙使用的滑轨越大，而且相当笨重。

反之，机床的加工精度越高，那么使用的导轨是那种高精度型的。

这一点使用方必须要提供给卖家，好帮助他们做一下直线导轨的初步判断。

2.负载能力：知道了负载能力之后可以判断出该使用什么样的滑块，滑块是直线导轨上面重要的部件，它直接关乎到滑轨的精度等级，所以它的选择是要非常慎重的。

负载能力也意味着滑块上面能够承受的重量是多少，这关系到滑轨工作时的安全系数。

一般来说，厂家会给出一个负荷安全系数表，用户只要选择在值以内的可以了。

3.预期寿命：这是影响直线导轨售价的一个重要因素，非常重要，在购买前可以向供应商咨询直线导轨的预期使用寿命。

直线导轨选型培训教程一、导言直线导轨是现代机械制造领域不可缺少的关键组件之一。

它具有高精度、高刚度、低摩擦等优点，被广泛应用于精密机械、自动化设备等领域。

本教程将为您介绍直线导轨的基本知识和选型要点，帮助您正确选择和应用直线导轨。

二、直线导轨的构成直线导轨由滑块、导轨和润滑系统三部分构成。

1. 滑块：滑块是直线导轨中的移动部件，承载工件重量，并保证其在导轨上平稳移动。

滑块通常由高强度、高刚度的材料制成，如铝合金、钢材等。

2. 导轨：导轨是直线导轨中的固定部件，为滑块提供导向和支撑。

常见的导轨材料有工程塑料、铝合金和钢材等。

根据不同需求，导轨可分为滑动导轨和滚动导轨两种。

3. 润滑系统：润滑系统保证滑块在导轨上运动时的润滑和减少摩擦。

通常采用油脂润滑或滚珠滚子直线轴承润滑系统。

三、直线导轨的选型要点正确选型直线导轨对于实现机械设备的高效运行至关重要。

以下是选型时需要考虑的要点：1. 负荷要求：根据工作负荷的大小和方向，选择具有相应负荷承受能力的直线导轨。

要考虑工艺要求和安全系数，确保导轨在工作时不会发生过载现象。

2. 移动速度：根据机械设备的移动速度要求，选择合适的导轨和滑块结构。

高速移动时应考虑防护措施，如减震、减振等，以保证机械设备的运行稳定。

3. 定位精度：根据机械设备对定位精度的要求，选择具有足够刚度和精度的导轨。

通常情况下，滚动导轨的定位精度更高，适用于高精度加工和定位要求较高的场合。

4. 寿命要求：根据机械设备的使用寿命要求，选择具有可靠性和耐磨性的导轨。

寿命测试报告和用户评价可以提供有关导轨寿命的参考信息。

5. 安装和维护：选择安装方便、维护简单的导轨产品。

考虑导轨的尺寸、重量、安装方式等因素，以便在实际使用中更加方便和可靠。

四、直线导轨的应用案例直线导轨在各个行业都有广泛的应用，以下是几个常见案例：1. CNC机床：直线导轨是CNC机床中关键的运动部件，通过滚动或滑动导轨实现工件在X、Y、Z三个方向上的准确定位和高效运动。

前面说了一下滚珠丝杠选型的大致原则和注意的要点，今天有空，谈一谈直线导轨的大致选型步骤和方法：分类介绍：先说明一下，本文所说的直线导轨均指滚动直线导轨。

种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨，前者包括交叉滚珠导轨，而交叉滚柱导轨则可归于后者。

按形状分有方轨（截面尺寸大致呈等边矩形）和扁轨（截面尺寸大致呈扁平的矩形），不说明的一般指方轨，扁轨的官方称呼是微型滚珠滑轨。

按制造结构分又可分成2排滚珠（或滚柱，下同）导轨、4排滚珠导轨等等。

型号编排介绍：目前直线导轨市场标准化程度相对比较高，除某些日本品牌之外多数种类各品牌之间可以替换，这也整个传动机械产品市场的趋势。

各厂家大致的型号编排规则有两类，一类是欧系，一类是日系，前者以德系产品为代表，编号比较复杂，主要是字母和数字混合编号，但是数字含义比较复杂，有的就干脆全是数字，中间以点号隔开，比如：123.123.12.123.1。

日系产品以日本产品为代表，编号相对简单一点，大致方式也是字母和数字，一般前面是数字，表示产品系列，后面的数字表示相关规格尺寸，例如轨的宽度、长度、滑块数量等，再后面的字母表示其他如形状精度等指标。

上述描述是指大致编号原则，具体型号请参阅该品牌产品样本。

选型基本原则：1---优先性能而不是价格：满足设计要求应是用户首先考虑的目标，然后找到恰当的供应商获得相对低价才是正途。

机械产品特别是零部件行业极少有暴利情况，除高端品牌外如果忽略渠道因素你基本可以认为价高质优。

2---优先选择产品类型而不是品牌：作为用户，自豪于忠于某个品牌是愚蠢的，在适当的时候适当的场合选用不同品牌的产品十分必要。

例：某用户电火花机装的是日本**K导轨，坏了一个滑块，保修期外需要订购，但是被厂家告之必须整套订购，7000多块，2.5个月到货，而台湾品牌****N类似型号只要2000多，现货。

我以近10年本行业经验保证，这两个型号质量相差不大。

但是换不了，为什么？因为原先的组合高和滑块安装孔不一样。

直线导轨的规格型号和用途作为一个机械设备的基本部件之一，直线导轨的规格型号和用途对于机械设备的运行效率和性能至关重要。

在使用过程中，不同的规格和型号的直线导轨有着不同的用途和适用范围，因此选用合适的直线导轨至关重要。

本文将围绕直线导轨的规格型号和用途进行阐述。

一、规格型号直线导轨的规格型号是指其材料、结构、尺寸和精度等方面的标准或系列，主要包括以下几个方面：1. 材质：通常直线导轨所采用的主要材质有合金钢、不锈钢、铝合金等。

2. 结构形式：包括滑动方式（滑动副直线导轨、滚动副直线导轨）、导向方式（单向导向、双向导向）、接触方式（点式接触、面式接触）、载荷方式（重载直线导轨、内置式直线导轨等）等。

3. 动态负载、静态负载和转矩扭矩等性能指标。

4. 精度等级和尺寸公差等技术参数。

在选用直线导轨的规格型号时，需要根据机械设备的具体要求和使用环境进行选择，以满足设备的运行需求。

二、用途直线导轨作为机械设备的基本零部件之一，广泛用于各种机械设备中，如数控机床、激光切割机、纺织机械、包装机械等。

其主要用途包括以下几个方面：1. 实现机械设备的运动控制，精确传递负载。

2. 提高机械设备的稳定性和精度，降低振动噪声。

3. 减小滑动阻力，延长设备的使用寿命。

4. 使机械设备的结构更加紧凑、轻量化。

5. 适用于各种工作环境，如高温、低温、潮湿、阳光直射等。

总的来说，直线导轨在机械设备制造和应用中发挥着重要的作用，其合适的规格型号和用途选择直接关系到机械设备的性能和寿命。

三、小结本文主要围绕直线导轨的规格型号和用途进行了阐述。

在选用直线导轨时，需要根据机械设备的性能要求和使用环境来选择适合的规格型号。

在实际应用中，要注意对直线导轨的维护和保养，以延长其使用寿命。

通过合适的选择和维护，可以让机械设备在运行中更加稳定和高效。

直线导轨的精密等级以及划分依据摘要：一、直线导轨简介二、直线导轨的精密等级1.普通级2.高级3.精密级4.超精密级5.超高精密级三、直线导轨的精密等级划分依据1.尺寸容许误差2.成对相互差3.行走平行度四、选择合适的直线导轨等级1.考虑设备的精度要求2.考虑设备的载重和刚性需求3.考虑设备的成本预算正文：直线导轨是一种常用于直线往复运动场合的机械部件，具有比直线轴承更高的额定负载能力和一定的扭矩承受能力。

直线导轨的精密等级对于设备的运行精度、负荷承载能力和刚性有着重要的影响。

因此，了解直线导轨的精密等级及其划分依据，有助于选择合适的直线导轨等级，提高设备的性能。

一、直线导轨简介直线导轨是由金属或其他材料制成的槽或脊，可以承受、固定、引导移动装置或设备，并减少其摩擦。

根据不同的材料、制造工艺和精度要求，直线导轨可分为不同的等级。

二、直线导轨的精密等级1.普通级：无标签/c，尺寸容许误差较大，通常用于低精度要求的场合。

2.高级：h 级，尺寸容许误差较小，适用于中等精度要求的场合。

3.精密级：p 级，尺寸容许误差更小，适用于高精度要求的场合。

4.超精密级：sp 级，尺寸容许误差和成对相互差非常小，适用于超高精度要求的场合。

5.超高精密级：up 级，尺寸容许误差和成对相互差达到极致，适用于极高精度要求的场合。

三、直线导轨的精密等级划分依据1.尺寸容许误差：直线导轨尺寸的允许偏差，影响导轨的行走精度。

2.成对相互差：同一批次直线导轨相互之间的尺寸差异，影响导轨的负荷承载能力和刚性。

3.行走平行度：滑块在导轨上的行走直线度，影响设备的运行平稳性。

四、选择合适的直线导轨等级在选择直线导轨等级时，需要综合考虑设备的精度要求、载重和刚性需求以及成本预算。

一般来说，高精密级的直线导轨具有更高的行走精度，但成本也较高，适用于对运行精度要求较高的设备；而普通级的直线导轨成本较低，适用于对精度要求不高的场合。
