灯泡开关与前照灯电路

前照灯控制电路简要介绍前照灯控制电路简要介绍1. 概述前照灯，作为汽车行驶时的主要照明设备之一，在夜间、恶劣天气和低能见度条件下，起到提供良好视野、保障行车安全的重要作用。

为了能够灵活、准确地控制前照灯的亮度和工作模式，汽车前照灯控制电路应运而生。

2. 原理和构成前照灯控制电路主要由以下几个部分组成：2.1 电源供应：提供电能供给前照灯工作，通常采用汽车电瓶作为电源，通过电力系统进行供电。

2.2 开关装置：用于手动或自动控制前照灯的开关状态，包括普通开关、自动光敏开关、远光开关等。

普通开关通过人工操作来控制前照灯的开关，而自动光敏开关则能根据外界光照情况自动地开启或关闭前照灯。

2.3 控制模块：用于调节前照灯的亮度和工作模式，通常由一个或多个微控制器组成。

通过传感器收集到的车速、刹车状态、转向灯等信息，结合用户的需求，控制模块能够智能地调整前照灯的亮度和模式，如远光、近光、日间行车灯、转向灯等。

2.4 前照灯组件：包括前照灯灯泡或LED灯珠以及光学透镜等。

灯泡或LED灯珠产生光能，透镜则起到聚光和照明效果的作用，使得前照灯能够以特定的亮度和角度照射到前方道路。

3. 工作原理前照灯控制电路的工作原理主要取决于电路中的控制模块和传感器。

下面通过一个简单示意图来介绍前照灯控制电路的工作原理：3.1 检测车辆状态：控制模块通过车辆的传感器检测车速、刹车状态、转向指示器的状态等，了解当前车辆的行驶状况。

3.2 接收用户输入：控制模块还可以接收到用户设置的前照灯亮度、光模式的输入信息，用户可以通过车内的操作按钮或仪表盘上的调节旋钮来调整前照灯的工作状态。

3.3 控制前照灯亮度：根据车辆状态和用户输入的信息，控制模块计算出前照灯应该具备的亮度，然后通过调整电流或电压的大小控制灯泡或LED灯珠的亮度。

3.4 控制前照灯工作模式：根据车辆行驶状态和用户设置，控制模块可以自动切换前照灯的工作模式，如切换远光、近光、日间行车灯等。

汽车自动隐蔽式前照灯控制电路图解1）电路组成和掌握有些汽车为美化车身并保持前照灯清洁，常采纳自动隐藏式前照灯掌握电路。

在前照灯外加装灯门，当前照灯开关断开时，前照灯熄灭，灯门自动关闭；当前照灯开关闭合时，前照灯灯门自动打开，正常照明。

灯门的打开与关闭是通过掌握直流电动机的正反转来实现。

图5－21是自动隐藏式前照灯掌握电路。

通过直流电机和继电器等协作工作以推动与前照灯灯门连接的扭力杆来实现灯门的打开与关闭。

电机组合体2有开门和关门两组线圈，并有经凸轮掌握的开门限位S1和关门限位S2。

如图5－22所示，凸轮掌握的两个限位开关S1和S2，用来掌握灯门的行程，即灯门打开和关闭所到达的位置，并自动停止电机。

当灯门关闭时，关门限位开关S2断开，开门限位开关S1闭合；当灯门打开时，开门限位开关S1断开，关门限位开关S2闭合。

电流流经开门、关门线圈时，电动机的旋转方向不同。

继电器K有常开和常闭两个触点，它的动作掌握电机的旋转方向，用以操作灯门的打开或关闭。

2）电路分析（1）前照灯开关断开且前照灯灯门关闭时电路分析图5－23是前照灯开关断开且前照灯灯门关闭时的电流方向图。

当点火开关闭合（汽车行驶），前照灯开关断开后，蓄电池电压加在继电器的一端，由于继电器线圈电阻比灯丝电阻大得多，故继电器另一端可用灯丝作搭铁，继电器线圈得电。

继电器常开触点闭合，通过闭合的关门限位开关S2接通电机关门绕组，驱动前照灯灯门关闭，当灯门运动到位时，电机上的凸轮切断关门限位开关S2，使电机停电，灯门保持关闭，并同时接通开门限位开关S1。

（2）前照灯开关接通且前照灯灯门打开时电路分析当前照灯开关S5接通，由于点火开关S4和前照灯开关S5同时接通，由图可见，继电器线圈两端等电位，即继电器线圈两端电压为零，线圈中电流消逝，继电器失电。

此时蓄电池电压经继电器常闭触点和闭合的开门限位开关接电机开门绕组，电机运转驱动扭力杆打开灯门。

当灯门达到全开位置，电机凸轮切断开门限位开关，并接通关门限位开关S2。

简述前照灯控制电路前照灯控制电路是汽车电气系统中的一个重要部分，它用于控制车辆的前照灯的开关和亮度调节。

下面将对前照灯控制电路进行简述。

前照灯控制电路通常由开关、继电器、电阻、电容、电感、二极管和灯泡等组成。

其中，开关用于控制前照灯的开关操作，继电器用于控制电源与前照灯之间的连接，电阻、电容和电感则用于调节电源电压和电流，以保证前照灯的正常工作，而二极管则用于防止逆变电流的产生。

前照灯控制电路的工作原理如下：当驾驶员打开车辆上的前照灯开关时，电流从电瓶中流过电路，经过继电器的控制，流进前照灯，使其发出光亮。

在这个过程中，电阻、电容和电感起到了很重要的作用，它们组成了一个滤波电路，用于平稳输出直流电压，保证前照灯的正常亮度。

前照灯控制电路中的继电器起到了一个开关的作用，当驾驶员按下前照灯开关时，继电器会吸合，使电流通过继电器的触点流进前照灯，从而使前照灯点亮。

电阻通常用于调节电流大小，以适应不同亮度的要求。

根据欧姆定律，电阻的阻值越大，通过电阻的电流就越小，从而使前照灯的亮度降低。

电容和电感则用于滤波，当电流变化时，电容和电感能够实时调整电压和电流的变化，以保证前照灯的稳定亮度输出。

二极管在前照灯控制电路中的作用是防止逆变电流的产生。

当驾驶员关闭前照灯开关时，继电器会断开，但由于电感中存储的磁能，会产生一个逆向电流，此时，二极管起到了一个导流的作用，防止逆向电流损坏其他元器件。

参考内容:1. 汽车电气系统设计与维修，王磊、魏俊雄编著，机械工业出版社。

2. 汽车电路与连接设计与制造，高春彦、范保成、王朝阳编著，清华大学出版社。

3. 电子技术与汽车电子学，杨再良、尚文寿编著，中国科学技术大学出版社。

4. 汽车电子控制技术与维修，乔世武编著，机械工业出版社。

5. 电子技术与设备在汽车上的应用，贺建利编著，电子工业出版社。

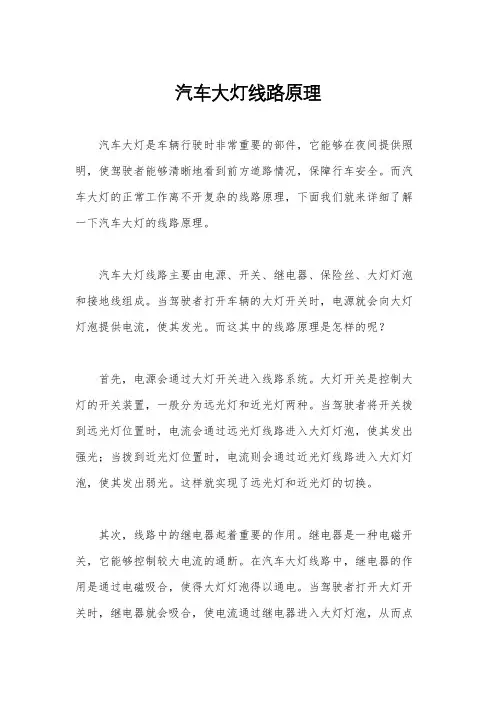

汽车大灯线路原理汽车大灯是车辆行驶时非常重要的部件，它能够在夜间提供照明，使驾驶者能够清晰地看到前方道路情况，保障行车安全。

而汽车大灯的正常工作离不开复杂的线路原理，下面我们就来详细了解一下汽车大灯的线路原理。

汽车大灯线路主要由电源、开关、继电器、保险丝、大灯灯泡和接地线组成。

当驾驶者打开车辆的大灯开关时，电源就会向大灯灯泡提供电流，使其发光。

而这其中的线路原理是怎样的呢？首先，电源会通过大灯开关进入线路系统。

大灯开关是控制大灯的开关装置，一般分为远光灯和近光灯两种。

当驾驶者将开关拨到远光灯位置时，电流会通过远光灯线路进入大灯灯泡，使其发出强光；当拨到近光灯位置时，电流则会通过近光灯线路进入大灯灯泡，使其发出弱光。

这样就实现了远光灯和近光灯的切换。

其次，线路中的继电器起着重要的作用。

继电器是一种电磁开关，它能够控制较大电流的通断。

在汽车大灯线路中，继电器的作用是通过电磁吸合，使得大灯灯泡得以通电。

当驾驶者打开大灯开关时，继电器就会吸合，使电流通过继电器进入大灯灯泡，从而点亮大灯。

此外，线路中还设置了保险丝。

保险丝是一种安全装置，它能够在线路发生短路或过载时自动熔断，保护线路不受损坏。

在汽车大灯线路中，保险丝起到了保护线路和灯泡的作用，一旦线路发生故障，保险丝就会熔断，切断电流，避免灯泡烧坏或引发其他安全隐患。

最后，大灯线路中的接地线也是至关重要的。

接地线能够将线路中的剩余电流引入地面，起到保护作用。

在汽车大灯线路中，接地线能够有效地排除线路中的杂散电流，保障大灯的正常工作。

综上所述，汽车大灯线路原理是一个复杂而又精密的系统，它由电源、开关、继电器、保险丝、大灯灯泡和接地线组成，通过这些部件的相互配合，实现了汽车大灯的正常工作。

对于驾驶者来说，了解汽车大灯线路原理不仅有助于及时发现和解决大灯故障，还能够提高对车辆的维护保养意识，确保行车安全。

希望本文能够对您有所帮助，谢谢阅读！。

前照灯控制电路的故障诊断与排除一、前照灯控制电路1.前照灯电路的组成前照灯控制电路主要由灯光开关、变光开关、前照灯继电器及前照灯组成。

灯光开关的形式有拉钮式、旋转式和组合式等形式。

通常采用组合开关，将前照灯、小灯（前位灯、尾灯、仪表灯、牌照灯）、转向信号灯及变光等开关制成一体，安装在转向盘左下方的转向柱上。

组合开关操纵杆端部旋钮有三个位置，转动旋钮，可依次接通小灯和前照灯。

变光开关的作用是变换前照灯的近光和远光。

它有脚踏变光开关和组合式开关两种。

普通脚踏变光开关结构如图所示。

当用脚踏按钮时，推杆推动转轮向一个方向转动60℃，从而交替接通远、近光。

组合开关操纵杆端部旋钮置于前照灯位置，拨动操纵杆可使前照灯变光（近光与远光变换）。

（3）前照灯继电器前照灯的工作电流大，特别是四灯制的汽车，若用车灯开关直接控制前照灯，车灯开关易损坏，因此在灯光电路中设有灯光继电器。

如用灯光开关直接控制前照灯，灯光开关易烧坏，因此，在前照灯电路中设有前照灯继电器。

前照灯继电器SW端子接灯光开关，E端子搭铁，B端子接电源，L端子接变光开关。

当接通灯光开关（前照灯位置），继电器线圈通电，触点闭合，通过变光开关向前照灯供电。

2.前照灯控制电路（1）近光灯电路蓄电池电压→50A主前照灯熔丝→H-LP继电器线圈→前照灯变光开关E60的8脚→前照灯变光开关E60的11脚→E 1搭铁。

此时H-LP继电器线圈得电，其触点闭合。

蓄电池电压→50A主前照灯熔丝→H-LP继电器触点后分两路：一路经10A左前照灯近光熔丝→左侧前照灯近光灯A65→A1搭铁；另一路经10A右前照灯近光熔丝→右侧前照灯近光灯A64→A3搭铁。

此时，左、右前照灯近光灯均亮。

（2）远光灯电路当前照灯变光开关E60置于远光档、且位于头部位置时，E60的9脚与11脚导通。

蓄电池电压→50A主前照灯熔丝→调光继电器线圈→前照灯变光开关E60的9脚→前照灯变光开关E60的11脚→El搭铁。

汽车前照灯（大灯）电路控制的形式及分析方法汽车前照灯控制电路有些是比较复杂的，电路的分析及电流的走向，在汽车电路的故障诊断中起着非常重要的作用。

为了帮助读者及维修人员搞清楚各电路的流向及控制方法，现将一些常见的前照灯控制电路（控制火线式带大灯继电器和变光继电器、控制搭铁式带大灯继电器和变光继电器、只带大灯继电器的控制形式大灯控制电路、带远光和近光继电器的大灯控制形式大灯控制电路、没有继电器的火线控制式大灯控制电路、没有继电器的控制搭铁式的大灯控制电路）及电流控制电路，给出详尽的电路分析方法，节省大量的时间，资料非常难得宝贵，无论是对修理工和教师，都有很大的帮助作用。

一、带大灯继电器和变光继电器大灯控制电路1. 控制火线式（1）大灯不工作时（2）前照灯继电器工作电路当灯光开关接通后，其电路是:蓄电池正极→易熔线FL→灯光开关→灯光继电器通电线圈→搭铁→蓄电池负极左前照灯远光灯工作电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→左远光灯→搭铁→蓄电池的负极。

右前照灯远光灯工作电路蓄电池正极→易熔线FL→灯光继电器的触点K1→变光继电器的触点K2→保险丝A→W点→右远光灯→搭铁→蓄电池的负极。

远光指示灯电路当灯光开关接通时，其电路是：蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝A →W 点→Q 点→远光指示灯→搭铁→蓄电池的负极。

当接通变光开关时，左右前照灯的近光灯电路接通： 左前照灯近光灯工作电路蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2→保险丝B →左近光灯→搭铁→蓄电池的负极。

右前照灯近光灯工作电路远光指示灯变光继电器灯光继电器灯光开关远光左近光右变光开关K 1→ →→→ →→ → →→K 2→→ QFL保险丝A保险丝B→远光W→→→ →→→ →→→→→→ → →→→ →→→ 近光蓄电池正极→易熔线FL →灯光继电器的触点K 1→变光继电器的触点K 2的下触点→保险丝B →右近光灯→搭铁→蓄电池的负极。

前照灯电路的工作原理
嘿，朋友们！今天咱来好好聊聊前照灯电路的工作原理。

你想想，晚上开车要是没有前照灯，那不就跟瞎子摸黑一样，多吓人呐！前照灯就像是汽车的眼睛，能帮我们看清前方的路。

前照灯电路其实并不复杂啦。

它主要有几个关键部分，比如说电源，这就好比是汽车的能量心脏。

电源给前照灯提供电力，就像你给手机充电，让它有能量工作一样。

还有开关，开关不就像指挥官嘛！你打开开关，就等于下达了命令，让前照灯亮起来。

来个例子啊，就像你打开家里的电灯开关，灯就亮了呗。

然后呢，还有线路，这线路就像是道路一样，把电从电源输送到前照灯那里。

要是这线路出问题了，那不就跟路堵住了一样，前照灯可就没法亮啦！
哇塞，你说这前照灯电路是不是很重要！我们可都得好好了解了解它，万一哪天出点小毛病，咱自己也能知道大概是咋回事呀！可别小看它哦，这可是关系到我们行车安全的大事情呢！。

大灯电路的基本工作原理
大灯电路的基本工作原理是通过电流流动来产生光线。

一般的大灯电路由电源、开关和灯泡组成。

当开关处于关闭状态时，电流无法流动，灯泡不会发光。

当开关处于打开状态时，电流从电源的正极进入电路，经过灯泡中的导线，然后返回电源的负极。

在灯泡中，有一个叫做灯丝的金属丝。

当电流通过灯丝时，灯丝会发热，这使得灯丝的温度升高。

当灯丝的温度达到一定程度时，灯丝开始发射电子。

这些电子撞击气体分子，使得气体分子激发并发光。

这些发光的气体分子就是我们看到的灯光。

因此，大灯电路的基本工作原理是通过让电流通过灯泡中的灯丝，使灯丝发热并发射电子，从而激发气体分子发光。

汽车大灯的接线原理
汽车大灯的接线原理是将电源与大灯的电路连接起来，以便使大灯正常工作。

一般而言，汽车大灯的接线原理包括以下几个方面：
1. 电源供电：大灯的电源通常来自汽车的电瓶。

电瓶的正极通过一个保险丝与大灯的电源线连接，电瓶的负极则通过接地线与车身接地。

2. 大灯开关：大灯的开关可以控制大灯的打开与关闭。

开关通常位于驾驶员区域内的仪表盘或方向盘附近。

3. 大灯继电器：大灯继电器是一个电磁式开关，用于控制大灯的通断。

继电器的线圈通过开关控制，当开关接通时，线圈激活，导致继电器的触点闭合，完成大灯电路的通断。

继电器的触点与大灯的电源线连接，当继电器闭合时，电流流经触点，供给大灯。

4. 大灯和灯泡：大灯内部通常有一个或多个灯泡，通过灯泡的发光原理，将电能转化为光能。

大灯的线路连接到灯泡的引线上，使电流通过灯泡的丝丝，将灯泡点亮。

需要注意的是，在车辆行驶中，为了安全起见，大灯通常会有高/低光束的切换功能，以适应不同的照明需求。

这一功能通过额外的开关、继电器和线路来实现。

老师傅的秘籍：一个二极管就能改远光灯与近光灯一起亮
最近有同行问到我说：
如何改远光灯近光灯一起亮
今天和大家分享一下接法
其实很简单，只需要一个二极管就搞定了
说到这可能很多人会不相信
这么简单就可以做到
那么现在你需要做的就是往下看：
我们以下面的电路图为例给大家讲解
从电路图中我们可以看出：组合开关出来的信号线到了远光和近光继电器，然后由继电器输出大电流给大灯工作，并且可以看出组合开关是输出正电压给继电器，因为继电器的86号脚是接地的，所以组合开关必须输出正电压继电器才会工作。

那我们需要怎么做才能让远近光一起亮呢？
我们只需要在远近光继电器的控制脚加一个二极管即可，因为控制脚输出是正电压，我们加装二极管的时候需要加一个限流电阻才行。

电阻不需要很大，1K左右即可。

注意二极管的方向，近光继电器这边是阳极，远光继电器这边是阴极，如果不会分辨二极管的阴阳极可以咨询老师，我相信这个对于我们的收费学员来说再简单不过了吧。

最后给大家总结一下：
在汽车维修当中一定要学会看电路图，我们可以通过看电路图很快的找出故障点，分析电路的控制方式，就知道当前线路应该怎么去测量它，它应该出来什么样的信号才是正常的。
