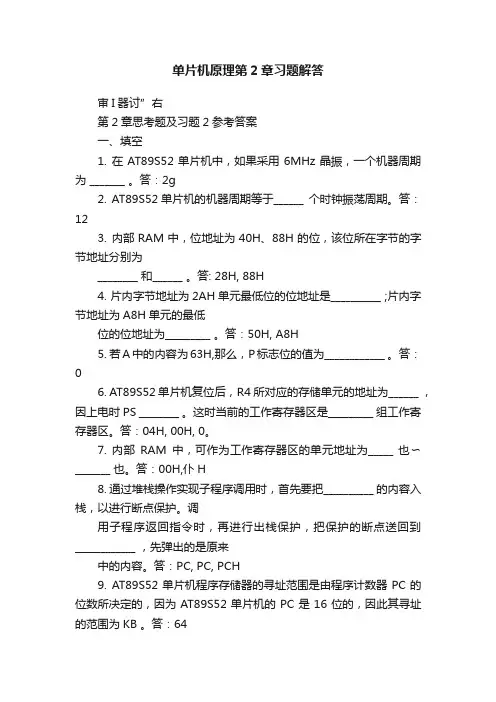

单片机原理第2章习题解答审I器讨”右第2章思考题及习题2参考答案一、填空1. 在AT89S52单片机中，如果采用6MHz晶振，一个机器周期为 _______ 。

答：2g2. AT89S52单片机的机器周期等于______ 个时钟振荡周期。

答：123. 内部RAM中，位地址为40H、88H的位，该位所在字节的字节地址分别为________ 和______ 。

答: 28H, 88H4. 片内字节地址为2AH单元最低位的位地址是__________ ;片内字节地址为A8H单元的最低位的位地址为_________ 。

答：50H, A8H5. 若A中的内容为63H,那么，P标志位的值为____________ 。

答：06. AT89S52单片机复位后，R4所对应的存储单元的地址为______ ，因上电时PS ________ 。

这时当前的工作寄存器区是_________ 组工作寄存器区。

答：04H, 00H, 0。

7. 内部RAM中，可作为工作寄存器区的单元地址为_____ 也〜_______ 也。

答：00H,仆H8. 通过堆栈操作实现子程序调用时，首先要把__________ 的内容入栈，以进行断点保护。

调用子程序返回指令时，再进行出栈保护，把保护的断点送回到____________ ，先弹出的是原来中的内容。

答：PC, PC, PCH9. AT89S52单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的，因为AT89S52单片机的PC是16位的，因此其寻址的范围为KB 。

答：6410. AT89S52单片机复位时，P0~ P3口的各引脚为________ 电平。

答：高11. AT89S52单片机使用片外振荡器作为时钟信号时，引脚XTAL1接________ ，引脚XTAL2的接法是_________ 。

答：片外振荡器的输出信号，悬空12. AT89S52单片机复位时，堆栈指针SP中的内容为____________ ，程序指针PC中的内容为________ 。

51单片机堆栈操作指令的用法51单片机是一种非常常用的单片机芯片，其指令集非常丰富，其中包含了很多堆栈操作指令。

堆栈操作指令是用来进行数据的入栈和出栈操作的指令，通过堆栈操作指令，我们可以方便地保存和恢复程序执行中的临时数据，提高代码的灵活性和效率。

本文将详细介绍51单片机堆栈操作指令的用法，帮助读者更好地理解和运用这些指令。

一、堆栈简介堆栈（Stack）是一种特殊的数据结构，具有后进先出（LIFO）的特点。

在51单片机的内部RAM中，有一段专门用来存放堆栈的空间，这段空间的大小为128字节（地址为0x07Fh至0x080h）。

在程序执行过程中，我们可以通过堆栈操作指令将数据入栈或者出栈，进栈是将数据放入堆栈，出栈是将数据从堆栈中取出。

二、堆栈操作指令51单片机的指令集中包含了以下几条堆栈操作指令：1. PUSH 指令PUSH指令用于将8位数据入栈，将要入栈的数据放入寄存器A中，通过PUSH 指令可以将A的数据压入堆栈。

PUSH指令的实际操作是将A的数据先放入栈顶指针（SP）所指向的内存单元中，然后将SP的值减1，即栈顶指针向下移动一个位置。

2. POP 指令POP指令用于将数据出栈，即从堆栈中取出一个8位数据，并放入寄存器A中。

POP指令的实际操作是将栈顶指针向上移动一个位置，然后将栈顶指针所指向的内存单元中的数据取出，并放入A中。

3. XCH指令XCH指令用于交换A寄存器的数据和栈顶指针所指向的内存单元的数据。

具体操作是将栈顶指针所指向的内存单元中的数据取出，并放入A中，然后将A中的数据放回栈顶指针所指向的内存单元中。

4. LCALL指令LCALL指令是一个特殊的调用指令，用于将下一条指令的地址入栈，并转移到指定地址处执行。

具体操作是将下一条指令的地址（即当前指令的地址加3）入栈，然后将指定地址的值赋给程序计数器（PC）。

5. RET指令RET指令用于从子程序返回，从堆栈中取出地址，并赋给程序计数器（PC），从而实现返回到调用该子程序的地方继续执行。

单片机技术及C程序设计第版答案唐颖阮越Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】《单片机技术及C51程序设计》（第2版）习题解（注：问答题略）习题1部分习题解1-1 给出下列有符号数的原码、反码和补码（设计算机字长为8位）。

+37 -86 -105 +112 -79解：+37：原码=00100101B；反码=00100101B；补码=00100101B-86：原码=B；反码=B；补码=B-105：原码=B；反码=B；补码=B+112：原码=01110000B；反码=01110000B；补码=01110000B-79：原码=B；反码=B；补码=B1-2 8位补码表示的定点整数的范围是多少解：-128~+1271-3 已知X、Y是两个有符号数的定点整数，它们的补码为：[X]补=00010011B，[y]补=B，求[X+Y]补等于多少解：[X+Y]补=[X]补+[y]补=00001100B1-4 请选择正确答案填在括号中：将-33以补码形式存入8位寄存器中，寄存器中的内容为（ A ）A．DFH B．A1H C．5FH D．DEH 1-5 请选择正确答案填在括号中：如果X为负数，由[X]补求[-X]补是将（ D ）A．[X]补各值保持不变B．[X]补符号位变反，其他各位不变C．[X]补除了符号位外，各位变反，末位加1D．[X]补连同符号位一起各位变反，末位加11-6 请选择正确答案填在括号中：设有二进制数X=-1101110，若采用8位二进制数表示，则[X]补的结果是（ D ）。

A．B．C．00010011 D．1-7 8051与8751的区别是（ C ）A．内部数据存储数目的不同B．内部数据存储器的类型不同C．内部程序存储器的类型不同D．内部寄存器的数目不同1-8 单片机与普通计算机的不同之处在于其将（CPU）（存储器）和（I/O接口）三部分集成于一块芯片上（的单片微机）1-9 MCS-51单片机内部提供了哪些资源略1-10 单片机有哪些应用特点主要应用在哪些领域略1-11 MCS-51单片机如何进行分类各类有哪些主要特性略习题2部分习题解2-1 填空题1．MCS-51单片机中P3端口的第5位（）的位地址是（B5H）。

单片机复位电路原理以及复位后各寄存器的状态
单片机复位电路原理以及复位后各寄存器的状态
关于单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。

单片机复位电路原理是在单片机的复位引脚rst 上外接电阻和电容，实现上电复位，而复位时间是(时钟周期=12×振荡周期,振荡周期=1/f)，这个时间只能大不能小，具体数值可以由rc电路计算出时间常数。

单片机复位后各寄存器的状态
A＝00H，表明累加器已被清零；PSW＝00H，表明选寄存器0组为工作寄存器组；SP＝07H，表明堆栈指针指向片内RAM 07H字节单元，根据堆栈操作的先加后压法则，第一个被压入的内容写入到08H单元中；Po-P3＝FFH，表明已向各端口线写入1，此时，各端口既可用于输入又可用于输出；IP＝×××00000B，表明各个中断源处于低优先级；IE＝0××00000B，表明各个中断均被关断；。

51单片机数据存储器结构详解1、bit是在内部数据存储空间中20H..2FH区域中一个位的地址，这在DATA的20H以后以字节形式出现，可互相参照。

另外加上8051可寻址的SFR，但刚刚试过，只是00H--7FH起作用，也就是说当数据有变化时颜色变红，以后的从80H到--FFH就不是位寻址区了，是位寻址的特殊寄存器，如涉及到了可位寻址的那11个当然会有反应。

复位后，程序计数器PC的内容为0000H，内部RAM各单元的值不确定。

各功能寄存器的复位值如下：堆栈指针SP的复位值为07H，累加器ACC、寄存器B的复位值为00H，数据指针DPTR的复位值为0000H，而p0、p1、p2、p3四个口的复位值为0FFH。

其他SFR如PSW、TCON、TMOD、TL0、TH0、TL1、TH1的复位值也为00H。

2、wave中是低128字节和高128字节（0-7FH），低128字节是片内RAM区，高128字节（80-FFH）是SFR（特殊功能寄存器）bit则是位于低128字节的20H..2FH区域，即data的20H..2FH区域3、code是在0000H..0FFFFH之间的一个代码地址。

例如：ORG5000HTAB:DB22H,3BH,43H,66H,5H,6DH,88H后，CODE从5000H开始以后变成DB各位4、data是在0到127之间的一个数据存储器地址，或者加128..255范围内的一个特殊功能寄存器（SFR）地址。

两者访问的方式不同。

实际上由于PSW的复位设置PSW.3=RS0和PSW.4=RS1皆为0，所以通用工作寄存器区就是第0区，所以data的00--07H部分是与REG栏中的R0--R7对应的。

以后的则仅代表低128字节的内部RAM。

5、idata是0to255范围内的一个idata存储器地址。

idata与data 重合低128字节，有的地方只有DATA表示256字节的片内RAM，某data 是0to65535范围内的一个某data存储器地址。

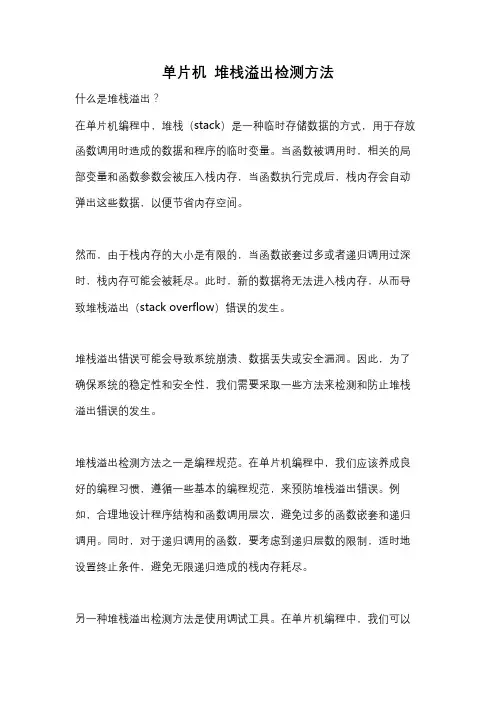

单片机堆栈溢出检测方法什么是堆栈溢出？在单片机编程中，堆栈（stack）是一种临时存储数据的方式，用于存放函数调用时造成的数据和程序的临时变量。

当函数被调用时，相关的局部变量和函数参数会被压入栈内存，当函数执行完成后，栈内存会自动弹出这些数据，以便节省内存空间。

然而，由于栈内存的大小是有限的，当函数嵌套过多或者递归调用过深时，栈内存可能会被耗尽。

此时，新的数据将无法进入栈内存，从而导致堆栈溢出（stack overflow）错误的发生。

堆栈溢出错误可能会导致系统崩溃、数据丢失或安全漏洞。

因此，为了确保系统的稳定性和安全性，我们需要采取一些方法来检测和防止堆栈溢出错误的发生。

堆栈溢出检测方法之一是编程规范。

在单片机编程中，我们应该养成良好的编程习惯，遵循一些基本的编程规范，来预防堆栈溢出错误。

例如，合理地设计程序结构和函数调用层次，避免过多的函数嵌套和递归调用。

同时，对于递归调用的函数，要考虑到递归层数的限制，适时地设置终止条件，避免无限递归造成的栈内存耗尽。

另一种堆栈溢出检测方法是使用调试工具。

在单片机编程中，我们可以利用调试工具来动态监测栈内存的使用情况。

通过设置断点和监视变量，我们可以实时跟踪栈内存的变化，了解当前栈的使用情况。

当发现栈内存占用过多或者递归调用层数过深时，我们可以通过调试工具来及时发现并排除潜在的堆栈溢出问题。

此外，静态代码分析工具也是一种有效的堆栈溢出检测方法。

静态代码分析工具能够在编译阶段对代码进行静态全面地检查，并给出相应的警告或错误提示。

通过配置合适的规则，静态代码分析工具可帮助我们检测出潜在的堆栈溢出问题，提前解决漏洞，并规范编程风格。

最后，为了进一步提高系统的稳定性，我们可以考虑使用堆栈保护技术来防止堆栈溢出。

堆栈保护技术包括堆栈溢出检测和堆栈溢出保护两个方面。

堆栈溢出检测技术主要通过设置合适的监测机制来及早发现溢出错误。

例如，在栈的顶部和底部设置特殊的标记值，然后在每次函数调用和返回时检查这些标记值是否被破坏。

单片机缩写的英文全称及中文名称（利于理解）PC = progammer counter //程序计数器ACC = accumulate //累加器PSW = progammer status word //程序状态字SP = stack point //堆栈指针DPTR = data point register //数据指针寄存器IP = interrupt priority //中断优先级IE = interrupt enable // 中断使能TMOD = timer mode //定时器方式(定时器/计数器控制寄存器)ALE = alter (变更,可能是)PSEN = progammer saving enable //程序存储器使能(选择外部程序存储器的意思) EA = enable all(允许所有中断)完整应该是enable all interruptPROG = progamme (程序)SFR = special funtion register //特殊功能寄存器TCON = timer control //定时器控制PCON = power control //电源控制MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位CY = carry //进位（标志）AC = assistant carry //辅助进位OV = overflow //溢出ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义E = enable //使能OE = output enable //输出使能RD = read //读WR = write //写中断部分：INT0 = interrupt 0 //中断0INT1 = interrupt 1//中断1T0 = timer 0 //定时器0T1 = timer 1 //定时器1TF1 = timer1 flag //定时器1 标志(其实是定时器1中断标志位)IE1 = interrupt exterior //(外部中断请求,可能是)IT1 = interrupt touch //(外部中断触发方式,可能是)ES = enable serial //串行使能ET = enable timer //定时器使能EX = enable exterior //外部使能(中断)PX = priority exterior //外部中断优先级PT = priority timer //定时器优先级PS = priority serial //串口优先级寄存器部分:SFR:special funtion register //特殊功能寄存器(片内RAM 80H~FFH) ACC:accumulate //累加器PSW:progammer status word //程序状态字SP:stack point //堆栈指针DPL,DPH:DPTR(data point register //数据指针寄存器)的低8位和高8位IE:interrupt enable // 中断使能IP:interrupt priority //中断优先级PCON:power control //电源控制SCON:serial control //串行口控制SBUF:serial buffer //串行数据缓冲TCON:timer control //定时器控制TMOD:timer mode //定时器方式PSW:CY:carry (psw.7) //进位（标志）AC:auxiliary carry (psw.6) //辅助进位F0: (psw.5) //用户自定义标志位RS1,RS0:register select (psw.4,psw.3)//工作寄存器组选择位OV:overflow (psw.2) //溢出P:parity (psw.0) //奇偶校验位IE:EA:Enable All Interrupt //CPU开/关中断控制位ET1:Enable Timer //定时器2溢出中断允许位ES:Enable Serial Port //串行口中断允许位EX:Enable External //外部中断1的中断允许位IP:PS:Priority Serial //串口优先级PT:Priority Timer //定时器优先级PX:Priority External //外部中断优先级SCON:RI:Receive Interrupt //串行口接收中断请求标志位TI:Transmit Interrupt //串行口发送中断请求标志位TCON:TF1:Timer1 Overflow Flag //定时器1溢出中断请求标志TR1:Timer1 Run //定时器1启动控制位IE1:Interrupt Edge //外部中断1请求标志位IT1:Interrupt Type //外部中断1触发方式选择位8051引脚:RST:RESET (9)//复位，重启P3:RXD:Received eXchange Data (10,p3.0)//接收串行数据TXD:Transmit eXchange Data (11,p3.1)//发送串行数据INT0:interrupt 0 (12,p3.2)//中断0INT1:interrupt 1 (13,p3.3)//中断1T0:timer 0 (14,p3.4)//定时器0T1:timer 1 (15,p3.5)//定时器1RD：ReaD (16,p3.6)//外部数据存储器(RAM)的读信号WR：WRite (17,p3.7)//外部数据存储器(RAM)的写信号XTAL2,XTAL1:External Crystal Oscillator (18,19) //外部晶体振荡器PSEN:Program Store Enable (29) //程序存储器(ROM)使能ALE:Address Latch Enable (30) //地址锁存EA：External Address Enable (31) //外部程序存储器(ROM)地址允许其它：OE:output enable //输出使能MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义CLKOUT：Clock out,时钟输出BUSWDITH：总线宽度Vref：参考电压（带ADC的单片机中有的）HSO：High Speed Output，高速输出HSI：High Speed Input：高速输入INST：Instruction，指令READY就绪，总线中的就绪信号或引脚NMI：No Mask Interruput （Input）：不可屏蔽的中断请求（输入）BHE：Bank High Enable：存储器的高位允许，如在80286系统中RAM的组织为16位的，分为高8位和低8位数据，分别的控制信号为BHE和BLE51外部引脚缩写英文解释中文解释RST （9）Reset 复位信号引脚RxD (10--P3.0) Receive Data 串口接收端TxD (11--P3.1) Transmit Data 串口发送端INT0(————) （12--P3.2）Interrupt0 外部中断0信号输入引脚INT1(————) （13--P3.3）Interrupt1 外部中断1信号输入引脚T0 (14--P3.4) Timer0 定时/计数器0输入信号引脚T1 (15--P3.5) Timer1 定时/计数器1输入信号引脚WR(———) (16--P3.6)write写信号引脚RD(———) (17--P3.7)read 读信号引脚PSEN(—————) （29）progammer saving enable 外部程序存储器读选通信号ALE （30）Address Latch Enable 地址锁存允许信号EA(———) (31)enable 外部ROM选择信号51内部寄存器SFR special funtion register 特殊功能寄存器ACC accumulate 累加器APSW progammer status word 程序状态字CY (PSW.7) carry 进位标志位AC (PSW.6) assistant carry 辅助进位标志位OV (PSW.2) overflow 溢出标志位PC progammer counter 程序计数器DPTR data point register 数据指针寄存器SP stack point 堆栈指针TCON timer control 定时器控制寄存器TF1 （TCON.7）Timer1 flag T1中断标志位TR1 （TCON.6）Timer1 Run T1运行控制位TF0 （TCON.5）Timer0 flag T0中断标志位TR0 （TCON.4）Timer0 Run T0运行控制位IE1 （TCON.3）Interrupt1 exterior 外部中断1中断标志位IT1 （TCON.2）Interrupt1 touch 外部中断1 触发方式选择位IE0 （TCON.1）Interrupt0 exterior 外部中断0中断标志位IT0 （TCON.0）Interrupt0 touch 0-电平触发1-下降沿触发IE （A8H）interrupt enable 中断允许寄存器EA (IE.7) enable all interrupt 中断总允许位ES (IE.4) enable serial 串行口中断允许位ET1 （IE.3）enable timer 1 T1中断允许位EX1 （IE.2）enable exterior 1 外部中断1中断允许位ET0 （IE.1）enable timer 0 T0中断允许位EX0 （IE.0）enable exterior 0 外部中断0中断允许位IP （B8H）interrupt priority 中断优先级寄存器PS (IP.4) priority serial 串口优先级标志位PT1 (IP.3) priority timer 1 定时器1优先级标志位PX1 (IP.2) priority exterior 1 外部中断1优先级标志位PT0 (IP.1) priority timer 0 定时器0优先级标志位PX0 (IP.0) priority exterior 0 外部中断0优先级标志位PCON (87H) power control 电源控制和波特率选择TMOD （89H）timer mode 定时器方式控制寄存器MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位OE = output enable //输出使能。

一、选择题1．（ B）在家用电器中使用单片机应属于微计算机的(A)辅助设计应用 (B) 测量、控制应用 (C)数值计算应用 (D) 数据处理应用2.（ A ）对程序计数器PC的操作(A) 是自动进行的 (B) 是通过传送进行的(C) 是通过加“1”指令进行的 (D) 是通过减“1”指令进行的3.（ B ）单片机程序存储器的寻址范围是由程序计数器PC的位数决定的，MCS-51的PC为16位，因此其寻址范围是(A) 4KB (B) 64KB (C) 8KB (D) 128KB4.（ C ）假定设置堆栈指针SP的值为37H，在进行子程序调用时把断点地址进栈保护后，SP的值为(A) 36H (B) 37H (C) 38H (D) 39H5.（ A）设置堆栈指针SP=30H后，进行一系列的堆栈操作。

当进栈数据全部弹出后SP应指向（A）30H单元 (B) 07H单元 (C) 31H单元 (D) 2FH单元6.（ C ）PC的值是(A) 当前指令前一条的地址 (B) 当前正在执行指令的地址(C) 下一条指令的地址 (D) 控制器中指令寄存器的地址7．（ B ）第2组通用寄存器的字节地址为（A） 00H—07H （B）10H—17H （C） 08H—0FH （D） 18H—1FH8．（ C ）DPTP是多少位的寄存器（A） 8位（B） 32位（C） 16位（D） 64位9、( D )MCS-51单片机，一个机器周期包含（A）2个状态周期（B）4个状态周期 (C) 8个状态周期 (C) 6个状态周期10．（ A ）当震荡脉冲频率为12MHz时，一个机器周期为（A） 1us （B） 2us （C） 8us （D） 4us11、（ C ）80C51的内部RAM的哪些字节可进行位寻址（A） 10H-20H （B） 10H-1FH （C） 20H-2FH （D） 30H-40H12、（ A）单片机复位后堆栈指针SP的值为（A） 07H (B) 0FH (C)18H (D) 30H13、( B )单片机复位后堆栈指针PC的值为(A) 0030H (B) 0000H (C) FFFFH (D) 0003H14、( C )已知累加器ACC的字节地址是E0H,可位寻址，其D0～D7的位地址是（A）D0H～D7H (B)A0H～A7H (C)E0H～E7H (D)F0H～F7H15、( D )已知PSW中的RS1 RS0 = 10 ,则R0～R7对应的字节地址是(A) 00H～07H (B) 08～0FH (C) 20H～27H (D) 10H～17H16、( C )MCS-51单片机的入栈操作应该是（A）先入栈，后SP-1 (B)先入栈，后SP+1 (C)先SP+1,后入栈（D）先SP-1,后入栈17、( C )对MCS-51单片机I/O口描述正确的是(A) P1是双向口，P0P2P3是准双向口（B）P2P3是双向口，P0P1P是准双向口(C) P0是双向口，P1P2P3是准双向口 (D) P0P2是双向口，P1P3是准双向口18.( B )MCS-51单片机的复位控制是（A）低电平复位（B）高电平复位（C）脉冲下降沿复位（D）脉冲上升沿复位19.( A )内部RAM中的位寻址区定义的位是给(A) 位操作准备的 (B) 移位操作准备的 (C) 控制移位操作准备的 (D) 以上都对20.( C )MCS-51中(A) 具有独立的专用的地址线 (B) 由P0口和P1口的口线作地址线(C) 由P0口和P2口的口线作地址线 (D) 由P1口和P2口的口线作地址线21．( B )在MCS-51中，需双向传递信号的是(A) 地址线 (B) 数据线 (C) 控制信号线 (D) 电源线22．( A )在MCS-51中，为实现P0口线的数据和低位地址复用，应使用(A) 地址锁存器 (B) 地址寄存器 (C) 地址缓冲器 (D) 地址译码器23、（ B ）三态缓冲器的输出应具有三种状态，其中不包括(A) 高祖抗状态 (B) 低祖抗状态 (C) 高电平状态 (D) 低电平状态24、( A )51单片机的复位信号是( )有效。

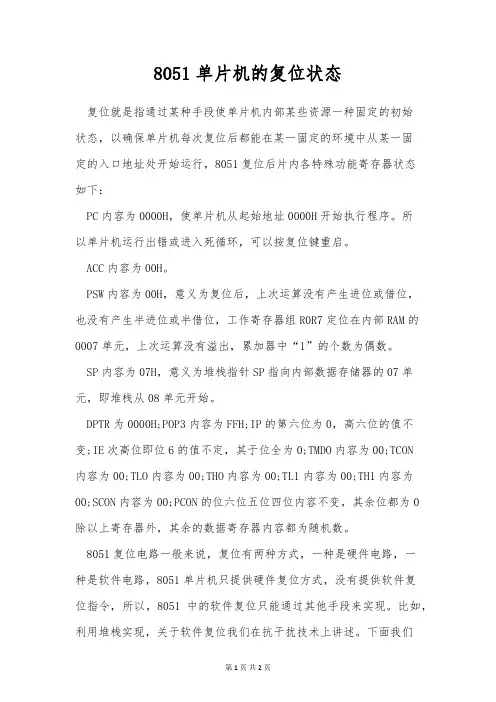

8051单片机的复位状态复位就是指通过某种手段使单片机内部某些资源一种固定的初始状态，以确保单片机每次复位后都能在某一固定的环境中从某一固定的入口地址处开始运行，8051复位后片内各特殊功能寄存器状态如下：PC内容为0000H，使单片机从起始地址0000H开始执行程序。

所以单片机运行出错或进入死循环，可以按复位键重启。

ACC内容为00H。

PSW内容为00H，意义为复位后，上次运算没有产生进位或借位，也没有产生半进位或半借位，工作寄存器组R0R7定位在内部RAM的0007单元，上次运算没有溢出，累加器中“1”的个数为偶数。

SP内容为07H，意义为堆栈指针SP指向内部数据存储器的07单元，即堆栈从08单元开始。

DPTR为0000H;POP3内容为FFH;IP的第六位为0，高六位的值不变;IE次高位即位6的值不定，其于位全为0;TMDO内容为00;TCON内容为00;TLO内容为00;THO内容为00;TL1内容为00;TH1内容为00;SCON内容为00;PCON的位六位五位四位内容不变，其余位都为0除以上寄存器外，其余的数据寄存器内容都为随机数。

8051复位电路一般来说，复位有两种方式，一种是硬件电路，一种是软件电路，8051单片机只提供硬件复位方式，没有提供软件复位指令，所以，8051中的软件复位只能通过其他手段来实现。

比如，利用堆栈实现，关于软件复位我们在抗干扰技术上讲述。

下面我们介绍8051的硬件复位，8051的硬件复位由片内复位检测电路和片外检测电路。

片内复位检测电路的作用是不断的检测复位引脚RST，当发现引脚上出现持续时间大于24个钟脉冲，即两个机器周期的高电平时，就自动对8051进行复位。

片外复位电路一般有上电复位和带按键的上电复位两种。

我们来看看带按键的上电复位电路的工作过程：该电路由一只电容，两只电阻和一只常用开按钮组成。

当按钮常开时，为上电复位;系统加电前，电容两端电压为0，系统加电后，由于电容两端电压不能跳变，所以电容两端的电压仍旧为0，即引脚RST出现高电平，随后，电容开始充电，电容上的电压从0开始上升，引脚RST上的电位开始回落，经过一段时间，引脚RST被电容充电拉为低电平，这样，在引脚RST上就产生一个一定宽度的正脉冲，只要电容C和电阻R2的参数选择合适，这个正脉冲的宽度就能达到8051复为脉冲的要求，即大于两个机器周期。

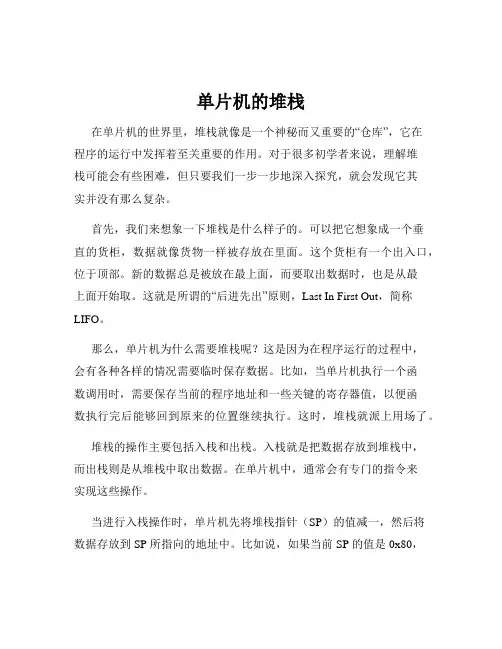

单片机的堆栈在单片机的世界里，堆栈就像是一个神秘而又重要的“仓库”，它在程序的运行中发挥着至关重要的作用。

对于很多初学者来说，理解堆栈可能会有些困难，但只要我们一步一步地深入探究，就会发现它其实并没有那么复杂。

首先，我们来想象一下堆栈是什么样子的。

可以把它想象成一个垂直的货柜，数据就像货物一样被存放在里面。

这个货柜有一个出入口，位于顶部。

新的数据总是被放在最上面，而要取出数据时，也是从最上面开始取。

这就是所谓的“后进先出”原则，Last In First Out，简称LIFO。

那么，单片机为什么需要堆栈呢？这是因为在程序运行的过程中，会有各种各样的情况需要临时保存数据。

比如，当单片机执行一个函数调用时，需要保存当前的程序地址和一些关键的寄存器值，以便函数执行完后能够回到原来的位置继续执行。

这时，堆栈就派上用场了。

堆栈的操作主要包括入栈和出栈。

入栈就是把数据存放到堆栈中，而出栈则是从堆栈中取出数据。

在单片机中，通常会有专门的指令来实现这些操作。

当进行入栈操作时，单片机先将堆栈指针（SP）的值减一，然后将数据存放到 SP 所指向的地址中。

比如说，如果当前 SP 的值是 0x80，要入栈一个字节的数据 0x55，那么单片机就会先将 SP 的值减一，变成 0x7F，然后把 0x55 存放到地址 0x7F 中。

出栈的过程则相反。

单片机先从 SP 所指向的地址中取出数据，然后将 SP 的值加一。

继续上面的例子，如果要出栈，单片机就会从地址0x7F 中取出之前存入的 0x55，然后将 SP 的值加一，变回 0x80。

在实际的编程中，我们需要合理地设置堆栈的大小。

如果堆栈设置得太小，可能会导致数据溢出，程序出现错误；如果设置得太大，又会浪费宝贵的内存资源。

所以，要根据程序的复杂程度和可能需要保存的数据量来进行合理的规划。

堆栈的应用场景非常广泛。

除了函数调用时保存现场，在中断处理中也起着关键作用。

当单片机响应中断时，会自动将当前的程序状态保存到堆栈中，当中断处理完成后，再从堆栈中恢复原来的状态。
