压⼒表基础知识压⼒表基础知识1.压⼒表的原理与构造1.1原理：压⼒表通过表内的敏锐元件（波登管、膜盒、波浪管）的弹性形变，再由表内机芯的转换机构将压⼒形变传导⾄指针，引起指针转动来显⽰压⼒。
1.2构造：溢流孔：若发⽣波登管爆裂的紧急情形的时候，内部压⼒将通过溢流孔向外界开释，防⽌玻璃⾯板的爆裂。
注：为了保持溢流孔的正常性能，请在表后⾯留出⾄少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最⼤值指针或设定指针）请在选型表中列出。
玻璃⾯板：除标准玻璃外，其他专门材质玻璃，如强化玻璃，⽆反射玻璃也是可选的。
性能分类：⼀般型（标准）、蒸汽⽤⼀般型（M）、耐热型（H）、耐振型（V）、蒸汽⽤耐振型（MV）耐热耐振型（HV）。
⽤途区分参考JIS 7505波登管压⼒表标准。
处理⽅式：禁油/禁⽔处理…在制造时除去残留在接液部的⽔或油。
外装指定：壳体颜⾊…除标准⾊以外，清专门注明。
节流阀：（可选）为了减⼩脉动压⼒，节流阀安装在压⼒⼊⼝处。
脉动压⼒：由于压⼒发⽣器中泵的脉动特性，使压⼒表的特诊曲线振幅较⼤。
这对压⼒表是专门有害的。
连接⽅式：本产品连接部有三种连接⽅式：钎焊…⽤于铜类材质的连接银铜钎焊…⽤于铜类材质和不锈钢材质之间连接TIG焊接…⽤于不锈钢材质之间连接2.压⼒表术语 2.1 正压与负压 2.2 相对压⼒与绝对压⼒2.3 真空度（如图）2.4 压⼒的表⽰⽅法压⼒有两种表⽰⽅法：⼀种是以绝对真空作为基准所表⽰的压⼒，称为绝对压⼒；另⼀种是以⼤⽓压⼒作为基准所表⽰的压⼒，称为相对压⼒。
由于⼤多数测压外表所测得的压⼒差不多上相对压⼒，故相对压⼒也称表压⼒。
当绝对压⼒⼩于⼤⽓压⼒时，可⽤容器内的绝对压⼒不⾜⼀个⼤⽓压的数值来表⽰。
称为”真空度”。
它们的关系如下：绝对压⼒=⼤⽓压⼒+相对压⼒真空度=⼤⽓压⼒—绝对压⼒我国法定的压⼒单位为Pa（N/㎡），称为帕斯卡，简称帕。
压力表相关知识及更换标准操作一、概述在油水井井口更换安装压力表,是油水井日常管理工作中最基本的操作技能之一，主要是保证压力表准确显示真实压力值，为生产分析提供准确的压力资料。
通过本次分享，使岗位员工充分了解压力表的用途、作用，熟悉掌握压力表正确的更换操作方法，有效的控制操作过程中的风险，规避安全事故的发生，实现安全生产。
二、相关知识以大气压力为基准，用于测量小于或大于大气压力的仪表，叫压力表。
它一般由内部的弹性敏感元件（弹簧管、弹性膜片、弹性膜盒、波纹管等）的弹性形变带动齿轮传动机构通过放大后来显示相对于大气压力的相对值。
（一）压力表的分类压力表用来显示压力容器、管道系统或局部管线内的压力。
压力表种类很多，现场常用压力测量仪表有弹簧管压力表、电接点压力表、远传压力表、传感式压力表等。
1、弹簧管压力表弹簧管压力表结构简单、价格低、应用广。
适于在-40~60°C,相对湿度不大于80%的条件下，测量对钢或铜合金不腐蚀的气体、液体的压力或真空压力。
压力测量范围广（-O1-IOOMPa）,精度等级有1、1.5、2.5级，标准压力表的精度等级为1O o对震动较大的场所可选用其耐震型压力表。
2、电接点压力表电接点压力表适用于测量对钢或铜合金不腐蚀的非凝固和结晶的液体、气体的压力或真空压力，但不适用于震动场所。
它可与继电器等配合使用，实现自动控制和报警。
3、远传压力表远传压力表适用于测量对钢或铜合金不腐蚀的液体、气体的压力或真空压力，但不适用于震动场所。
该仪表除就地指示外，还可远传与显示调节仪表配合使用，实现自动控制。
4、传感式压力表传感式压力表适用于距离远、测量点分散或环境恶劣、危险场合的液体与气体的压力测量。
（二）压力表的选择方法压力表的规格包括：压力表外壳直径、压力测量范围、测量精度等。
压力表的选择要求如下：1、根据工艺设备要求，选择压力表外壳直径。
1）为了便于操作和定期检查校验，工艺管网和机泵一般安装外壳直径为IOOmm 的压力表；2）受压容器（加热炉、锅炉、缓冲罐、注水泵进出口管线等）及震动较大的部位,一般安装100~150mm的压力表；3）控制仪表系统一般多采用直径为60mm的压力表。
压力表介绍一、压力表的作用压力表也是锅炉上必不可少的安全附件，它的作用是用来测量和指示锅筒内压力的大小。
锅炉上如果没有压力表 , 或者压力表失灵 , 锅炉内的压力就无法表示 , 从而直接危及安全。
锅炉上装置灵敏、准确的压力表 , 司炉人员就能凭此正确的操作锅炉 , 确保安全、经济的运行。
二、压力表的构造与原理在工业锅炉上常用的压力表有液柱式、弹簧式和波纹管式等几种。
1. 液柱式压力表液柱式压力表俗称 U 形管压力表 , 见图 4-7 。
其工作原理是利用 U 形玻璃管两侧液柱 ( 水或水银 ) 高度差所产生的压力 , 与被测介质的压力相平衡。
液柱高度差价 ) 越大 , 表明被测介质的压力也越大 , 其压力数值可从刻度尺上直接读出。
液柱式压力表具有结构简单、使用方便、价格便宜等优点 , 但不能测量较高的压力 , 不能进行自动指示和记录 , 因此使用范围受到限制 , 通常用于测量锅炉炉膛、烟道内的压力值。
2. 弹簧管式压力表弹簧管式压力表的结构见图 4-8 。
在圆形的外壳内 , 有一根断面呈椭圆形 ( 椭圆的长轴与表针的中心轴相平行 ) 的弹簧弯管 ( 常用元缝磷铜管或无缝钢管制成 ), 其一端与从锅炉蒸汽空间引出的存水管相通 , 成为固定端 ; 另一端是封闭的自由端 , 与连杆连接。
连杆的另一端是扇形齿轮 , 扇形齿轮与中心轴上的小齿轮相衔接。
压力表的指针固定在中心轴上。
当特制的弹簧管内受到介质的压力时 , 就会使其自由端向外移动 , 再经过连杆带动扇形齿轮与小齿轮转动 , 使指针向顺时针方向转动一个角度。
介质的压力越大 , 指针转动角度也越大。
这时指针在压力表表盘上指示的刻度值 , 就是锅炉内蒸汽压力的数值。
当压力降低时 , 弹簧弯管会向里收缩 , 使指针返回到相应的位置。
当压力消失后 , 弹簧弯管恢复到原来的形状 , 借助游丝的作用帮助 , 指针回到始点 ( 零位 ) 。
弹簧管式压力表具有结构紧凑、精确度较高、测量范围广、使用方便等优点 , 多用于测量锅筒、集箱和管道内的介质压力值。
压力表（英文名称：pressure gauge）是指以弹性元件为敏感元件，以大气压力为基准，用于测量小于或大于大气压力的仪表。
压力表种类很多，不仅有指针指示型；还有电接点开关型；不仅有远传信号型；还有耐振型、耐腐型等。
压力表的应用极为普遍，它几乎遍及所有的工业流程和科研领域。
在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
目录1 概述2 原理3 应用4 安全技术要求数字压力表[6]5 技术指标1. 5.1 标度范围精确度等级2. 5.2 注意3. 5.3 测量上限4. 5.4 如何选择量程6 注意事项7 常见故障及排除方法8 压力表的防腐措施9 检修维护压力表 - 概述AB压力表在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。
机械压力表采用弹簧管（波登管），膜片，膜盒及波纹管等敏感元件并按此分类。
所测量的压力一般视为相对压力。
一般相对点选为大气压力。
弹性元件在介质压力作用下产生的弹性变形，通过压力表的齿轮传动机构放大，压力表就会显示出相对于大气压的相对值(或高或低)。
在测量范围内的压力值由指针显示，刻度盘的指示范围一般做成270度。
全不锈钢耐震压力表[1]耐震压力表的壳体制成全密封结构，且在壳体内填充阻尼油，由于其阻尼作用可以使用在工作环境振动或介质压力（载荷）脉动的测量场所。
带有电接点控制开关的压力表可以实现发讯报警或控制功能。
带有远传机构的压力表可以提供工业工程中所需要的电信号（比如电阻信号或标准直流电流信号）。
隔膜表所使用的隔离器（化学密封）能通过隔离膜片，将被测介质与仪表隔离，以便测量强腐蚀、高温、易结晶介质的压力。
隔膜压力表[2]机械压力表采用弹簧管（波登管）、膜片、膜盒及波纹管等敏感元件并按此分类。
敏感元件一般是由铜合金、不锈钢或由特殊材料制成弹簧管（波登管）分为C型管、盘簧管、螺旋管等型式。
压力表组成部件
压力表主要由以下几个组成部件构成：
1. 弹簧：用于感受压力变化并产生压力信号。
2. 指针：用于指示当前的压力数值。
3. 表盘：压力表盖上的圆形盘面，用于显示当前的压力数值。
4. 运动机构：包括传动装置和指针，用于将弹簧产生的力量转换成指针的运动。
5. 过程连接：通常是一个压力口和一个螺纹连接，用于将待测压力传递给压力表。
6. 表壳：用于保护内部的部件，并提供一个密封的环境。
7. 泄露阀：用于释放压力，以避免表内压力过高损坏表盘。
8. 辅助部件：根据具体的应用需求，压力表还可以包括一些辅助部件，如温度补偿装置、报警装置等。
这些组成部件共同工作，使得压力表可以准确地测量和显示压力数值。
压力表专题目录1.压力表的分类、其它名称及用途2.弹性压力计的工作原理及特点3.弹性元件分类4.膜片压力表的工作原理5.弹簧管压力表的工作原理6.压力表结构型式示意图7.压力表技术参数，安装方式8.压力表的选型方式9.压力表安装原则、检定周期及规格表示压力表的分类、其它名称及用途一、压力表的分类：测量压力或真空度的仪表很多，按照其转换原理的不同，大致可分为四类。
1、液柱式压力计：他根据流体静力学原理，将被测压力转换成液柱高度进行测量的，按其结构形式的不同，有U形管压力计、单管压力计等。
这类压力计结构简单、使用方便，但其准确度受工作液的毛细管作用，密度及视差等因素的影响，测量范围较窄，一般用来测量较低压力、真空度或压力差。
2、弹性式压力计：它是将被测压力转换成弹性元件变形的位移进行测量的，例如弹簧管压力计及模式压力计等。
3、电气式压力计：它是通过机械和电气元件将被测压力转换成电量（如电压、电流、频率等）来进行测量的仪表，例如各种压力传感器和压力变送器。
4、活塞式压力计：它是根据水压机液体传送压力的原理，将被测压力转换成活塞上所加平衡砝码的质量来进行测量的。
它的测量准确度很高，允许误差可小到0.05%~0.02%。
但结构较复杂，价格较贵。
一般作为标准压力测量仪表，来检验其他类型的压力计。
二、压力表其它名称：压力表又称为，压力计、压强计。
三、压力表用途：测量机器、设备或容器内的水、蒸汽、压缩空气及其他中性液体或气体的压力。
弹性压力计的工作原理及特点弹性式压力计是利用各种形式的弹性元件，在被测介质压力的作用下，使弹性元件受压后产生弹性形变的原理而制成的测量仪表。
特点：结构简单、使用可靠、读数清晰、牢固可靠，价格低廉、测量范围宽以及有足够的精度等特点。
在工业上是应用最为广泛的一种测压仪表。
弹性元件分类一、弹性元件定义：弹性元件是一种简易可靠的测压敏感元件。
弹性元件在弹性限度内受压后产生变形，变形的大小与被测压力成正比。
压力表等级及其分类介绍一、压力表等级分类压力表是用于测量压力的一种仪表，根据国家标准和行业标准的规定，压力表等级可分为以下几类：1.精度等级精度等级一般表示压力表的测量误差，常见的有0.5级、1.0级、1.5级、2.5级等。
其中，0.5级的精度等级最高，误差最小，一般用于需要高精度测量的场合。
2.壳体防护等级壳体防护等级主要表示压力表的外部防护能力，常见的有IP54、IP65、IP67等。
其中，IP67的防护等级最高，能够在水深达1米的条件下长时间保持完好。
3.耐震等级耐震等级一般表示压力表在震动环境下的使用能力，常见的有M1、M2、M3等。
其中，M3的耐震等级最高，适合于受到较强震动的场合。
4.温度范围等级温度范围等级主要表示压力表在不同温度下的使用范围，常见的有-40℃~60℃、-20℃~70℃等。
根据使用环境选用适当的温度范围等级，能够使压力表具有更好的使用寿命和稳定性。
二、各等级特点1.0.5级精度等级0.5级的精度等级适用于高要求的测量场合，具有较高的测量精度和可靠性。
这种等级的压力表一般成本较高。
2.IP67壳体防护等级IP67的壳体防护等级能够在恶劣的气候和水下环境下正常工作，具有较强的耐用性和适应性。
该等级的压力表一般适用于水利、石油、天然气等行业。
3.M3耐震等级M3的耐震等级适用于受到强烈震动的场合，其内部结构具有较强的抗震能力，能够保持较高的测量精度和可靠性。
4.-40℃~60℃温度范围等级-40℃~60℃的温度范围等级适用于寒冷或热带环境下的测量场合，能够满足低温和高温下的正常工作要求。
三、结论通过对压力表等级以及各等级特点的介绍，我们可以更好地了解压力表的使用条件和限制，从而选择适合自己需求的压力表。
在实际使用中，要根据生产场合、压力范围、工作环境等因素进行选择，以充分发挥其测量功能，提升生产效率和产品质量。

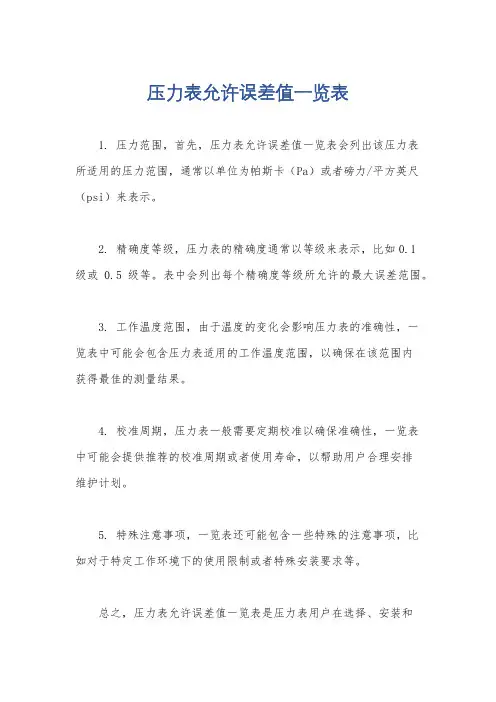

压力表允许误差值一览表
1. 压力范围，首先，压力表允许误差值一览表会列出该压力表
所适用的压力范围，通常以单位为帕斯卡（Pa）或者磅力/平方英尺（psi）来表示。
2. 精确度等级，压力表的精确度通常以等级来表示，比如0.1
级或0.5级等。
表中会列出每个精确度等级所允许的最大误差范围。
3. 工作温度范围，由于温度的变化会影响压力表的准确性，一
览表中可能会包含压力表适用的工作温度范围，以确保在该范围内
获得最佳的测量结果。
4. 校准周期，压力表一般需要定期校准以确保准确性，一览表
中可能会提供推荐的校准周期或者使用寿命，以帮助用户合理安排
维护计划。
5. 特殊注意事项，一览表还可能包含一些特殊的注意事项，比
如对于特定工作环境下的使用限制或者特殊安装要求等。
总之，压力表允许误差值一览表是压力表用户在选择、安装和
维护压力表时的重要参考依据，能够帮助用户了解压力表的测量范围、精确度等级、工作温度范围和维护要求，以确保压力表的准确性和可靠性。
压力表的常见故障及其主要原因压力表是一种广泛应用于工业和商业领域的测量仪器。
它主要用于测量气体或液体中的压力变化，并将其转换为相应的电信号。
虽然有很多类型的压力表，但它们都有可能出现一些常见故障。
以下是压力表常见故障及其主要原因的详细介绍。
一、压力表读数错误压力表读数错误可能是由以下原因引起的：1.压力表过度振荡或震动当压力表在使用过程中受到振动或冲击时，会导致指针或数字读数错误。
这通常是由于压力表没有正确地安装或放置在不稳定的表面上引起的。
2.压力表指针粘滞或卡住如果压力表指针卡住或粘滞，它将无法正确地读取压力，其原因可以是指针摩擦力过大、进水、积灰、油脂硬化等。
3.氛围压力变化氛围压力的变化（例如天气的变化）也可能导致压力表读数错误。
这种情况下，压力表的读数应进行修正。
二、压力表漏气压力表漏气是指压力表中的气体或液体泄漏出来，导致仪器无法正确显示。
其主要原因如下：1.密封不良由于材料或安装不当而造成的密封不良可能导致压力表漏气，特别是在表面密封和底部密封处更为常见。
2.损坏或断裂压力表的密封装置可能会因在不适合的工作条件下使用或受到过大的力量及外部损伤等原因而出现损坏或破裂。
这会导致压力表漏气。
三、压力表指针虚动压力表指针虚动表示在没有任何压力的情况下，指针仍然在移动。
其主要原因如下：1.机械磨损压力表的机械部件可能会因过度使用而磨损，导致指针虚动。
这种情况下，需要更换受损的零件。
2.指针脱离压力表指针可能会因震动等原因而脱离，导致指针虚动。
这种情况下，需要重新安装指针。
四、压力表刻度错误压力表刻度错误可能是由以下原因引起的：1.制造过程中的错误压力表制造过程中可能会出现各种错误，导致在测量压力时出现错误的刻度。
这种情况下，需要修复或更换压力表。
2.人为损坏人为损坏可以是在使用过程中或运输过程中发生的，如摔碎或弯曲等。
这可能导致刻度出现错误或压力表失效。
五、压力表电阻值异常电阻值的异常意味着压力表的电路中发生了一些问题。
