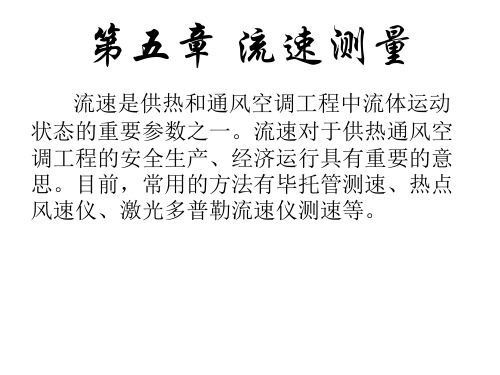

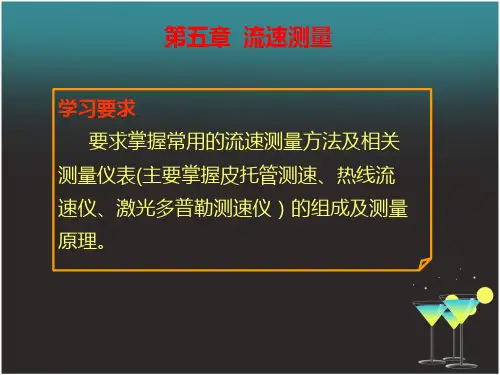

热工测量第5章流速测量
- 格式：pptx
- 大小：932.90 KB
- 文档页数：54
下载文档原格式
合集下载
流体力学中的流体流速测量
流体力学中的流体流速测量流体力学是研究流体运动规律和性质的学科，涉及到流体的流速测量也是其中重要的内容之一。
流体流速测量的准确性和可靠性对于许多领域都至关重要，例如航空航天、能源、环境工程等。
本文将介绍几种常见的流体流速测量方法及其原理。
流体流速的测量可以基于不同的物理现象，下面将分别介绍以下三种常见方法：流管法、热膜法和超声波法。
一、流管法流管法是一种常用的流体流速测量方法，其基本原理是根据流体通过管道时的压力变化来计算流速。
具体操作过程是将待测流体通过一段已知长度和截面积的管道，进入一段较宽的容器，形成不同截面积的两端，称为流管。
通过测量流管两端的压力差，可以计算出流体的流速。
二、热膜法热膜法是通过在流体中加热膜元件来测量流速的一种方法。
其原理是利用热量传递的规律来推算流体的流速。
热膜法适用于流速较小或者粘性较大的流体，例如液体。
在实际应用中，会在流体中插入一个加热器，通过测量加热器上的温度变化，可以得到流体流速的信息。
三、超声波法超声波法是一种基于超声波技术的流体流速测量方法。
它采用超声波在流体中传播的速度与流体流速之间的关系，通过超声波传感器和接收器之间的时间差来计算流速。
超声波法适用于不同介质的流体测量，如气体、液体等。
它具有测量范围广、测量精度高等优点。
总结：流体力学中的流体流速测量是一项重要的技术，涉及到多种测量方法。
本文简要介绍了流管法、热膜法和超声波法这三种常见的流速测量方法及其原理。
通过选择合适的测量方法，可以准确地获取流体流速的信息，为相关领域的工程和研究提供有价值的数据。
在未来的发展中，相信会有更多更先进的流体流速测量方法被提出并应用于实际生产和科学研究中。

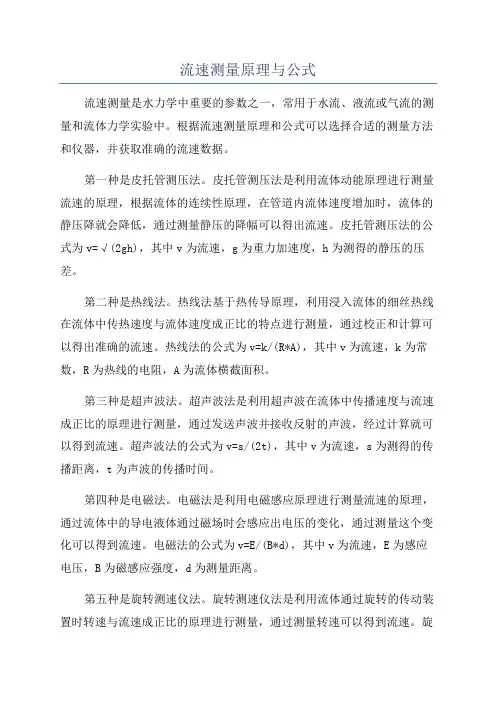

流速测量原理与公式
流速测量原理与公式1.引言流速是指单位时间内流体通过某一特定截面的体积，是流体力学中的一个重要参数。
流速的测量对于许多工程和科学领域都至关重要，例如水力学、气象学和环境工程等。
本文介绍了流速测量的基本原理和常用的测量方法。
2. 流速测量原理流速测量的基本原理是利用流体通过单位时间内通过截面的体积来确定流速。
根据流体力学基本方程，流速可以通过测量截面上的压力差或涡旋流的旋转速度来得到。
2.1 压力差法压力差法是一种常用的测量流速的方法。
该方法基于伯努利方程，通过测量流体在两个不同截面处的压力差和流道几何参数，可以计算出流速。
其中，流道几何参数包括截面面积和长度等。
2.2 涡旋流法涡旋流法是另一种常用的测量流速的方法。
该方法利用流体在涡旋流装置中的旋转速度来反映流速。
通过测量涡旋流的旋转速度和装置的几何参数，可以计算出流速。
3. 流速测量公式根据上述原理，可以得到一些常用的流速测量公式。
以下是两种常见的测量方法对应的公式：3.1 压力差法公式流速（V）可以通过以下公式计算：V = (2*(P1 - P2) / (ρ * A))^0.5其中，P1和P2分别为两个截面处的压力，ρ为流体的密度，A 为截面的面积。
3.2 涡旋流法公式涡旋流法可以通过测量旋转速度（ω）来计算流速（V）。
涡旋流法的计算公式如下：V = k * D * ω其中，k为修正系数，D为涡旋流装置的直径，ω为涡旋流的旋转速度。
4. 结论流速测量是一种重要的工程和科学任务，可以通过压力差法和涡旋流法等方法来实现。
通过测量截面处的压力差或涡旋流的旋转速度，并结合相应的测量公式，可以准确计算出流速。
流速
临界点 滞止压力是指在没有外力的作用下，流 体速度绝热地减速到零时所产生的压力， 此时，流体的全部动能全部绝热地转变 成压力能。 总压与静压之差称为动压
应用动力测压法测量流速的压力感受元 件为测压管 伯努利方程式
udu +
dp
ρ
= 0
u p1 u p2 + = &
二、散热率法测量流速
散热率法测量流速的原理，是将发热的 测速传感器置于被测流体中，利用发热 的测速传感器的散热率与流体流速成比 例的特点，通过测定传感器的散热率来 获得流体的流速。 卡他温度计
热线风速仪是利用被加热的金属丝的热 量损失来测量气体流速的。
Q = QR = Q α F (Tw − T f ) QR = I Rw
测量被绕流体表面上某点的压力或流道 壁面上流体的压力 这时可利用在通道壁面或绕流物体表面 开静压孔的方法进行测量。
2. 毕托管
分别采用总压管和静压管测得流体的总 压和静压，然后利用公式计算得到流体 速度。 缺点：不能同时测得某一点的流体的总 压和静压。 可同时测得流体总压和静压之差的复合 测压管称为毕托管（动压管、速度探针）
在实际测量电路中，测量的不是流经电路 的电流，而是惠斯顿电桥的桥顶电压。 克英公式：E2=A+Bun
三、动力测压法测量流速
在静止气体中，由于不存在切向力，故 这个力与所取面积的方向无关，称为静 压力。 对于运动流体而言，静压可用垂直于流 体运动方向单位面积上的作用力来衡量。 总压力是指流体在某点速度等熵滞止到 零时所达到的压力。
Rw =
( a '+ b ' u ) − I
物理实验技术中的流速测量方法与技巧
物理实验技术中的流速测量方法与技巧引言：在物理实验中，流体的流速是一个重要的参数，它对于研究流体运动和流量的特性至关重要。
本文将介绍几种常用的流速测量方法与技巧，帮助读者了解流体的运动规律和实验操作。
一、流速测量方法之涡轮流量计涡轮流量计是一种常见的流速测量设备。
它利用涡轮在流体中旋转产生的频率与流速成正比的原理进行测量。
在实验中，将涡轮流量计放置在流体管道内，通过固定的转子叶片与流体发生转动摩擦，从而测量流速。
使用涡轮流量计时，需要注意选择适合流量范围的设备，以确保测量精度。
二、流速测量方法之风速计风速计主要用于气体流速的测量。
它采用热线或热膜测温原理，通过测量气体流经探头时温度的变化来计算流速。
风速计在实验中的应用非常广泛，例如测量风速、气体排放速度等。
测量时要注意探头与气体流动方向垂直，并做好温度补偿以提高测量精度。
三、流速测量方法之皮托管皮托管是一种常见且精确的流速测量仪器。
它利用流体速度与静压差的关系进行测量。
皮托管由一个通入流体的长导管和一个短导管组成。
通过测量长导管与短导管中的压力差，可以计算出流体的速度。
使用皮托管时，需要选择合适的导管长度和直径，以确保测量结果的准确性。
四、流速测量技巧之数据处理在进行流速实验时，良好的数据处理技巧是至关重要的。
首先，要保证实验中的数据采集准确可靠。
其次，在数据处理过程中，需要进行数据分析和统计，以去除异常值和噪音干扰，确保测量结果的准确性。
最后，还需要对数据进行合理的图表展示，以便清晰地观察和解读测量结果。
五、流速测量技巧之实验操作在进行流速测量时，合理的实验操作是非常关键的。
首先，要充分了解所使用仪器的操作原理和使用方法，并保证其正常工作状态。
其次，在操作过程中，要注意保持实验环境的稳定和恒定，避免外界因素对测量结果的影响。
最后，要保证实验的重复性，进行多次测量并取平均值，以提高测量的准确性。
六、流速测量技巧之误差分析在进行流速测量时，误差是无法避免的。
流速测量
流速测量测压管与测速技术热线热膜风速仪激光多普勒测速技术粒子图像测速技术6.0 概述气流速度是热力机械中工质运动状态的重要参数之一。
速度是矢量，它具有大小和方向。
测量气流速度的很多，但在热能动力方面，目前世界上最常用的方法还是空气动力测压法，其典型仪器就是各种测压管。
按用途，测压管可分为总压管、静压管、动压管、方向管和复合管。
伯努利方程是最基本的方程。
伯努利方程对同一条流线有效，只有在进口均匀的流场中才对整个流场有效6.1 测压管与测速技术气流速度测量平面气流测量空间气流测量6.1.1 气流速度测量气体流速低，不考虑其可压缩性；气体流速高，需要考虑可压缩性。
式中ε为气体的压缩性修正系数，它表示了气体的压缩效应的影响。
1．L型动压管(皮托管)考虑气体的压缩效应，有皮托管的结构2. T型动压管总压和静压分别由管口迎着气流方向和背着气流方向的管子引出。
优点：结构简单，制造容易，横截面积小；缺点：不敏感偏流角小，轴向尺寸大，不适于在轴向上速度变化较大的场合应用。
3. 笛型动压管主要用于测量大尺寸流道内的平均动压，以得到平均流速。
按一·定规律开孔的笛形管垂直安装在流道内，小孔迎着气流方向，得到气流的平均总压。
静压孔开在流道壁面上，与笛形管一起组成了笛形动压管。
在保证刚度的前提下，笛形管的直径d要尽量小，常取d/D＝0.04~0.09。
总压孔的总面积一般不应超过笛形管内截面的30％。
6.1.2 平面气流测量平面气流的测量包括气流方向的测量和气流速率的测量。
测量气流速度的依据是不可压缩理想流体对某些规则形状物体的绕流规律。
常用的测压管有二元复合测压管和方向管。
为了准测出气流的方向，要求方向管或复合管对气流方向的变化尽量敏感，这恰恰与总压管、静压管的要求相反。
常见类型1. 圆柱三孔型复合测压管圆柱体上沿径向钻三个小孔，中间的总压孔的压力由圆柱体的内腔引出，两侧方向孔的压力由焊接在孔上的针管引出。
结构简单．制造容易，使用方便，应用广泛。
第五章 流速测量
图5-6 单光束系统光路示意图 LS—激光器 P—运动的微粒 L—透镜 S—分光镜 M─反射镜 PD—光电检测器
按下式计算流体速度
λ ( f0 − f υ = θ
2 sin 2
)
式中 v--被测流体速度 m/s λ--等于c/ƒ0，c为光速，c=3×108m/s ƒ0--入射激光频率 Hz ƒ--散射光频率 Hz θ--夹统光路示意图） 图5-5 参考光束系统光路示意图（双光束系统光路示意图） LS—激光器 S—分光镜 M─反射镜 L1、L2—透镜 P—运动的微粒 激光器 分光镜 反射镜 、 透镜 运动的微粒 N—光闸 PD—光电检测器 光闸 光电检测器
下图为单光束系统光路图
图5-1 毕托管流速测量示意图
2 ρυ 一般称P0为总压力（全压），P为静压力， 2 为动压 力。即动压力为总压力与静压力之差。由上式可导出 流速的计算式： 2
2
P+
ρυ 2
= P0
υ=
ρ
( P0 − P )
修正计算式
υ = Kp
2
ρ
( P0 − P )
式中 Kp--毕托管速度校正系数。S形毕托管Kp=0.83～0.87， 标准毕托管Kp=0.96左右
图 常用热线探头 a) 一元热线探头 b) 热膜探头 c) 三元热线探头
平均流速计算式 因为
P ρ= RT
被测气体的绝对静压力 被测气体的绝对温度 被测气体的气体常数
被测气体的密度
υ = Kp
RT (P0 − P) = Kp 2 (P0 − P) ρ P
2
管道内平均流速为各测点的平均值
υ == K p
RT 1 2 ⋅ P N
n
∑
i =1

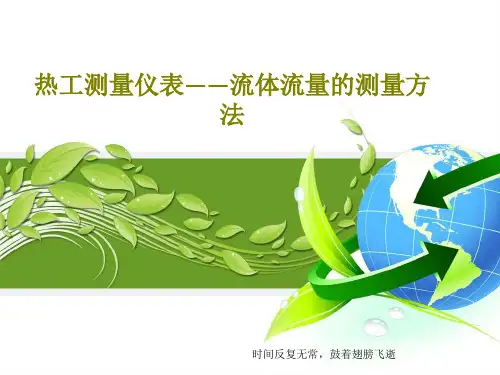

热工测量仪表——流体流量的测量方法共109页PPT
圆筒形喉部长度为0.3d，其直径就是节流件开孔直径d。d值应是不 少于8个单测值的算术平均值，其中4个在圆筒喉部的始端测得， 另4个在其终端测得，并且是大致相距45度的位置上测得的。要 求任何一个单测值与平均值的差值不得超过±0.05%。各段型线 之间必须相切，不得有不光滑部分。
当β>2/3时，由于此时1.5d已大于管道直径D，必须将喷嘴上游端面 切去一部分△L，使上游进口部分最大值径与管道内径相等，以 便夹持，应切去的长度为:
L[0.2(0.7 50.22 50.5
1
2)22]d5
标准节流装置应根据我国《流量测量、制造、安装和使用。我
国的标准和国际标准（ISO/R541）
基本一致。
1993 年发布了国标GB/T2624——
图7-3 整套节流装置示意 1—上游侧第二个局部阻力件；
93流量测量节流装置：用孔板、喷 2—上游侧第一个局部阻力件；3—节
（3）孔板进口边缘应是严格直角，不能有 毛刺和可见的反光，即进口边缘应很 尖锐，边缘半径不大于0.0004d。所谓 薄壁是指孔板厚度E和圆筒形厚度e不 能过大。
图7-4 标准孔板 E=0.02～0.05D， e=0.005～0.02D
标准孔板制造安装的其他要求
1)在各处测得的E值之间的最大差值和各处测得的e值之间的最大差值均 不得超过0.001D
7.2 节流式流量计
在管道内装入节流件，流体流过节流件时流束 收缩，于是在节流件前后产生差压，对于一 定形状和尺寸的节流件，一定的测压位置和 前后直管段情况，一定参数的流体，和其他 条件下，节流件前后产生的差压值随流量而 变，两者之间并有确定的关系。因此可通过 测量差压来测量流量。
节流变压降流量计的显示仪表就是差压计，只 是差压的标尺是按求得的流量与差压间的关 系，以流量值刻度的。
当β>2/3时，由于此时1.5d已大于管道直径D，必须将喷嘴上游端面 切去一部分△L，使上游进口部分最大值径与管道内径相等，以 便夹持，应切去的长度为:
L[0.2(0.7 50.22 50.5
1
2)22]d5
标准节流装置应根据我国《流量测量、制造、安装和使用。我
国的标准和国际标准（ISO/R541）
基本一致。
1993 年发布了国标GB/T2624——
图7-3 整套节流装置示意 1—上游侧第二个局部阻力件；
93流量测量节流装置：用孔板、喷 2—上游侧第一个局部阻力件；3—节
（3）孔板进口边缘应是严格直角，不能有 毛刺和可见的反光，即进口边缘应很 尖锐，边缘半径不大于0.0004d。所谓 薄壁是指孔板厚度E和圆筒形厚度e不 能过大。
图7-4 标准孔板 E=0.02～0.05D， e=0.005～0.02D
标准孔板制造安装的其他要求
1)在各处测得的E值之间的最大差值和各处测得的e值之间的最大差值均 不得超过0.001D
7.2 节流式流量计
在管道内装入节流件，流体流过节流件时流束 收缩，于是在节流件前后产生差压，对于一 定形状和尺寸的节流件，一定的测压位置和 前后直管段情况，一定参数的流体，和其他 条件下，节流件前后产生的差压值随流量而 变，两者之间并有确定的关系。因此可通过 测量差压来测量流量。
节流变压降流量计的显示仪表就是差压计，只 是差压的标尺是按求得的流量与差压间的关 系，以流量值刻度的。
第五章流速测量
• 热线温度高低变化，电阻值随之发生变化
• 气体流过发热体时，会带走部分热量，发热体降温 ；气流带走热量多少与风速大小有关系
• 可根据热线的电阻大小来确定气流速度值
2. 实际测量
v f (I , Rw )
• 热线阻值变化，电桥输出电压变化，气体流速可 确定；
• 电压变化与气体流速大小的关系在标准风洞中标 定。
R0[1 Tw Tf ] a ' aF
d
b Fd n1
b' vn
26
1
v
I
2
R0
1
Tw
T0
a,
(Tw
Tf
)
n
b, Tw Tf
1
v
I
2 R0
1
Tw Tf
Tf
T0
a,
(Tw
Tf
)
n
b, Tw Tf
27
四 热线风速仪的种类
1.恒温(恒电阻)式热线风速仪
气体速度变化
n
ln
U12
U
2 2
U
2 0
U
2 0
ln v1
v2
如果把温度效应加以分离，则可改写成：
U 2 (T2 T0 )( A Bvn )
其中，A、B与温度的关系很小。这个表示式通常作为自动 温度补偿分析的基础。
Davies和Patrik建议使用扩展了的KING公式：
U 2 A B v cv
这个表达公式的速度灵敏度非常接近动态校准所得到的结果。 后来又有人提出了分段拟合的表达公式：
用马赫数Ma表示可压缩气体流速：p*'、p'分别为动压管总压和静压的 读数；a为声速；ξ为动压管的校准系数
05速度测试技术(热工测试技术)
C、当热线置于速度U未知的流场中，若U↑则Tw↓Rw↓导致热线 V↓，记录该V值，在标定曲线上则可查得V值对应的U值（调节 R使A保持不变，维持恒流）。 D、记录不同的电压V值，则可得到不同的速度U值。
V伏 铂丝 L=10mm d=0.127mm Iw=0.118A
恒流型热线风 速仪校正曲线
2.0
K j e / u j B / Ae 1 M cc j
幅频特性：
e/u
*
K 1 ( M cc )
1
2
相频特性：
tg ( M cc )
分析恒流型热线的动态响应特性，由于热线的热惯性造成测量 的动态误差。反映在输出的电信号上振幅衰减、相位滞后 。 例：一恒流式热线，钨丝
Iw=常数
脉动速度 U 热线
e=Iwrw 脉动电压
rw
脉动电阻
②方程的测量意义
热线的动态方程为一阶惯性环节；
一阶环节的动态特性参数为时间常数Mcc。 ③方程的动态响应特性
当输入量为一正弦脉动速度，热线风速仪输出为一正弦脉动电压：
u( ) u * sin t
用频率型传递函数表示：
K j t e( t ) u * e 1 jM cc
为了从理论上建立总压和静压之差与流速的关系，我们先考虑理想 情况，即忽略流体的粘性、压缩性，并假设流动是不随时间变化的 定常流动。由流体力学可知，毕托管顶端的 M点和下游的 N 点是同 一流线上的两点，因此，根据理想不可压缩流体的伯努利 （D.Bernoulli）方程有以下关系式 2 Po U P
BR 2( R f
2 f
2 / f Iw 3/ 2
fI
2 w
1 )2 U 2
流体流动速度测量
流体流动速度测量1. 引言流体流动速度的测量在科学研究和工程应用中具有重要意义。
流体的速度是指流体中质点在单位时间内通过某一截面的位移量，是流体动力学中的重要参数之一。
流体流动速度的准确测量可以帮助我们深入了解流体运动特性，为相关领域的设计和工程提供重要依据。
本文将介绍一些常用的流体流动速度测量方法及其原理，包括瞬时速度测量、平均速度测量和流速剖面测量。
2. 瞬时速度测量瞬时速度测量是指对流体在某一时刻的流动速度进行准确测量。
常用的瞬时速度测量方法有以下几种：2.1 流体力学方法流体力学方法是最常用的瞬时速度测量方法之一。
通过在流体中放置一根细长的测量探针，可以测量探针所受到的流体阻力，并由此计算出流体的速度。
常用的流体力学方法包括细管测速法、流速计和压力差法。
2.2 光学方法光学方法利用光的传播速度和干涉现象来测量流体的瞬时速度。
常见的光学方法包括激光多普勒测速法和激光干涉测速法。
激光多普勒测速法通过测量流体中散射的激光的频率变化来计算流体速度。
激光干涉测速法则是利用光的干涉现象，通过测量干涉图案的变化来计算流体速度。
2.3 声学方法声学方法是利用声波在流体中传播的时间来测量流体速度的方法。
常见的声学方法包括超声多普勒测速法和声速仪。
超声多普勒测速法通过测量流体中散射的超声波的频率变化来计算流体速度。
声速仪则是通过测量声波在流体中传播的时间来计算流体速度。
3. 平均速度测量平均速度是指在一定时间内流体通过某一截面的平均速度。
常用的平均速度测量方法有以下几种：3.1 流量计流量计是一种常用于测量流体平均速度的仪器。
常见的流量计有涡街流量计、浮子流量计和电磁流量计等。
这些流量计利用流体运动时产生的一些物理量的变化来计算流体的平均速度。
3.2 瞬时速度测量的平均瞬时速度测量方法中得到的一系列瞬时速度可以进行平均运算，得到平均速度。
这种方法适用于瞬时速度变化较小的情况。
4. 流速剖面测量流速剖面是指流体在某一截面上的速度分布情况。
