江西630型建筑吊篮说明书

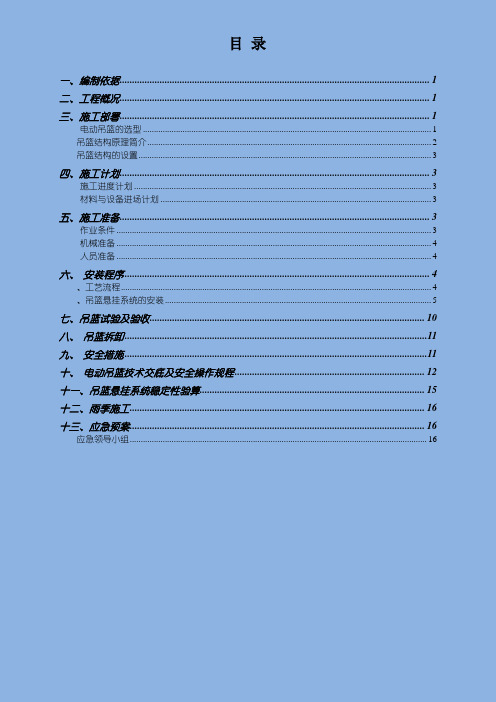

目录一、编制依据 (1)二、工程概况 (1)三、施工部署 (1)电动吊篮的选型 (1)吊篮结构原理简介 (2)吊篮结构的设置 (3)四、施工计划 (3)施工进度计划 (3)材料与设备进场计划 (3)五、施工准备 (3)作业条件 (3)机械准备 (4)人员准备 (4)六、安装程序 (4)、工艺流程 (4)、吊篮悬挂系统的安装 (5)七、吊篮试验及验收 (10)八、吊篮拆卸 (11)九、安全措施 (11)十、电动吊篮技术交底及安全操作规程 (12)十一、吊篮悬挂系统稳定性验算 (15)十二、雨季施工 (16)十三、应急预案 (16)应急领导小组 (16)一、编制依据1、本工程建筑、结构施工图2、本工程施工组织设计3、《起重机钢丝绳保养、维护、安装、检验和报废》（GB/T 5972-2009）4、《高处作业吊篮》（GB 19155-2003）5、《建筑施工高处作业安全技术规范》(JGJ 80-91)6、《建筑施工安全检查标准》（JGJ 59-2011）7、建设部下发的《危险性较大的分部分项工程安全管理办法》的通知（建质[2009]87号）二、工程概况西古城城中村改造项目，项目地址位于石家庄市胜利大街以东，石津灌渠以北，西古城村内。

总建筑面积约为22万平方米。

单体19#楼建筑面积为平方米，建筑物高度约米。

地下三层，地上34层。

设计使用50年，抗震设防烈度：7度。

结构形式剪力墙结构。

外立面装修为粘贴挤塑聚苯板保温层，面层为涂料面层，另外窗口边框处固定EPS线条需在吊篮上施工操作。

19#楼计划使用ZLP-630 型电动吊篮，安装在34层楼面上，共计54台，钢丝绳为120米长度，每台吊篮设置独立安全救生绳，专人进行维护、维修和日常安全检查。

吊篮布置详见《19#楼电动吊篮平面布置图》。

三、施工部署电动吊篮的选型为本工程选用ZLP—630的电动吊篮设备，按照使用部位安装搭设。

根据现场施工的实际需要，限制使用载荷为630kg。

ZLP630系列吊篮计算书吊篮采用“济南天辰集团建筑机械公司”生产的ZLP630系列吊篮、提升机、钢丝绳及安全锁等配套设备。

吊篮自重466kg（悬吊平台，包括提升机、安全锁、电气控制箱）。

提升机选用LEJ2-100L1-4D，技术参数额定提升力 6.3KN功率 2.2KW转速 1420r/min制动力矩 15N.m悬吊平台重量 466kg配重 1000kg额定载重量 600kg外形尺寸（长×宽×高）难度 6.0×0.69×1.2m钢丝绳参数 6×19W+IWS-8.60架体自重：466kg（4.66KN）活动荷载：人荷载：200kg（2KN）物料荷载L100kg（1KN）Ф12.5钢丝绳允许拉力允许提升负荷 1600kg（16KN）允许载人负荷 1000kg（10KN）架体自重：466kg（2.25KN）即恒载活荷载：①人荷200kg（2KN）②物料荷载100kg（1KN）Ф8.3钢丝绳允许拉力允许提升负荷 600kg（6KN）允许载人负荷 600kg（6KN）永久荷载：2KN×1.2=2.4(KN), 式中1.2为永久荷载分项系数。

活荷载L（升降时）2KN×1.4=2.8(KN),式中1.4为活荷载分项系数。

活荷载：（物料升降时）1KN×1.4=1.4(KN),式中1.4为活荷载分项系数。

荷载共重：p=2.4+1.8+1.4=6.6(KN)<载人负荷10KN和提升负荷16KN.F×4=5×4=20KN·m;G×0.9=6.6×0.9=5.94KNm；式中0.9为荷载折减系数K=20/5.94=3.37>2（抗倾覆成立）支座处剪力：女儿墙最高处高度为0.9m cosa=4/√4²+0.9²=0.976V=6.6KN×cosa=6.6×0.976=6.44KN支座处弯矩：M=6.6×0.9=5.94KN·m。

目录一、工程概况 (2)二、电动吊篮的选型 (2)三、吊篮布置方法 (3)四、施工准备 (4)五、安装程序 (4)六、交接、吊篮验收 (7)七、吊篮移篮、拆卸 (7)八、安全措施 (8)九、环保措施 (9)十、吊篮悬挂系统稳定性验算 (9)十一、电动吊篮技术交底兼安全操作规程 (10)十二、雨季施工 (14)一、工程概况xxx一区旧房改造项目5#、6#、10#楼、S2商业楼及车库工程位于X X市建设路以东、和平路以西，总建筑面积33417.09 m2；本工程地下二层、地上9/13/18层，地下车库为地下一层。

结构形式为：筏板基础、框架剪力墙结构、剪力墙结构；使用目的：住宅楼和民用地下车库。

其中的5#、6#、10#楼为小高层住宅楼，外立面装修为粘贴挤塑板保温层，面层为涂料面层。

整个外立面施工拟选用电动吊篮。

电动吊篮性能先进，安全升降，拆装方便，高效是外墙装饰工程的理想设备。

二、电动吊篮的选型2.1 电动吊篮的选型为本工程选用ZLP—630的电动吊篮，根据现场施工的实际需要，限制使用载荷为630kg。

篮筐外型尺寸：3090mmX720mmX1300mm(长x宽x高)，单元长度有1米、1.5米、2米、3米四种尺寸，然后按需要进行拼装，最大长度为6米，最小长度为1米。

电动吊篮主要技术参数：型号： ZLP-630型电源：380v±5% 50Hz三相五线控制使用载荷（kg）： 630（包括作业人员在内的施工活荷载）电动机功率（kw）：2³1.8额定提升速度（m/min）： 9.4钢丝绳 A8.3--8.6 型号6³19+IWS航空用，破断拉力45000N安全锁：防倾斜式安全锁允许冲击力：≤8.83KN2.1吊篮结构原理简介吊篮整机主要由六部分组成，①悬挂机构、②悬吊平台、③提升装置、④安全装置、⑤电气系统。

1）挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。

钢结构架由钢结构件通过螺栓或销子连接而成。

（施工方案）吊篮(ZLP-630型)施工方案(可以直接使用，可编辑优秀版资料，欢迎下载）目录一、编制依据 (2)二、工程概况 (2)三、施工部署 (2)3。

1 电动吊篮的选型 (2)3。

2吊篮结构原理简介 (3)3.3吊篮结构的设置 (4)四、施工计划 (4)4.1 施工进度计划 (4)4。

2 材料与设备进场计划 (4)五、施工准备 (4)5。

1作业条件 (4)5.2机械准备 (5)5.3人员准备 (5)六、安装程序 (6)6。

1、工艺流程 (6)6.2、吊篮悬挂系统的安装 (7)七、吊篮试验及验收 (11)八、吊篮拆卸 (12)九、安全措施 (12)十、电动吊篮技术交底及安全操作规程 (13)十一、吊篮悬挂系统稳定性验算 (16)十二、雨季施工 (17)十三、应急预案 (17)13.1应急领导小组 (17)一、编制依据1、本工程建筑、结构施工图2、本工程施工组织设计3、《起重机钢丝绳保养、维护、安装、检验和报废》（GB/T 5972-2021）4、《高处作业吊篮》（GB 19155-2003）5、《建筑施工高处作业安全技术规范》(JGJ 80-91)6、《建筑施工安全检查标准》(JGJ 59—2021）7、建设部下发的《危险性较大的分部分项工程安全管理办法》的通知(建质[2021]87号）二、工程概况西古城城中村改造项目,项目地址位于石家庄市胜利大街以东，石津灌渠以北，西古城村内.总建筑面积约为22万平方米.单体19＃楼建筑面积为43196.62平方米,建筑物高度约96。

8米。

地下三层，地上34层。

设计使用50年，抗震设防烈度：7度。

结构形式剪力墙结构。

外立面装修为粘贴挤塑聚苯板保温层，面层为涂料面层,另外窗口边框处固定EPS线条需在吊篮上施工操作。

19#楼计划使用 ZLP—630 型电动吊篮，安装在34层楼面上,共计 54台，钢丝绳为 120米长度，每台吊篮设置独立安全救生绳，专人进行维护、维修和日常安全检查。

使用ZLP--630型高处作业吊篮安全协议使用ZLP--630型高处作业吊篮（以下称吊篮）时，除遵守建筑工地有关安全规定外，还应严格按本协议规定执行：一、使用吊篮人员均应身体健康、精神正常，经过安全技术培训与考核，执有操作证方可上岗，非指定人员不得动用吊篮。

二、吊篮屋面悬挂装置安装齐全、可靠、稳定，两悬挂机构的间距要与悬挂平台两掉点的间距相等，其误差在两悬挂机构间距大于悬吊平台两掉点距离时不超过10cm，以免影响安全锁的使用。

三、所有配重块要均匀套在两后支架的穿杆上，并穿上防失螺栓，以免误搬运及丢失。

四、吊篮严禁超载使用，其安装高度、前梁伸出长度与允许载重量的关系如下表所示：注：以上是三节5--6m悬吊平台计算，若悬吊平台减少一节，则允许增加60kg,但不得超过额定载重量630kg。

五、工作前必须检查：1.前列二、三、四项。

2.所有联接件齐全、牢固、可靠，无丢失损失。

3.提升机穿绳正确，钢丝绳无断股、无死结、无硬弯，每捻距中断丝不得多于4根，钢丝绳下坠铁齐全、离地。

4.安全锁无损坏、卡死，工作灵活，锁绳可靠，严禁将开锁手柄固定于常开位置。

5.电器系统正常，冲顶限位行程开关灵敏可靠，位置正确。

6.每次使用前均应在2米高度下空载运行2--3次，确认无故障方可使用。

六、上吊篮工作时必须戴好安全帽，系好安全带，严禁酒后上吊篮作业，禁止在吊篮内吸烟吗，进行电焊作业时应严格对钢丝绳及电缆做安全防护并禁止利用吊篮作接地板，禁止在篮内用梯子或其他装置取得较高高度工作。

七、每次吊篮运行只能由一个人控制，在运行前提醒篮内人员，并确定上下方无障碍物方可运行，下行时特别注意不能碰到绳坠铁。

八、吊篮任一部位有故障均不得使用，应请专业技术人员维修，使用人员不得自行拆、改任何部位。

九、不准将吊篮作为运输工具频繁垂直运输物品。

十、雷、雨、大风（阵风五级以上）等恶劣天气不得使用吊篮，应停置地面。

十一、雨天、喷漆作业和吊篮使用完毕时，应对提升机、安全锁、电器箱进行遮盖，下班后切断电源。

630吊篮安装规范一、工程概况本项目为某高层建筑外墙装修工程，工程地点位于XX市XX区，建筑高度为300米，共65层。

工程内容包括外墙玻璃幕墙安装、外墙涂料施工等。

为了提高施工效率，确保施工安全，拟采用630型吊篮作为施工主要设备。

本方案主要针对630吊篮的安装、使用、移位、拆除等环节进行详细阐述。

二、准备工作1. 在施工前，组织项目相关人员学习《建筑施工安全生产管理条例》、《建筑施工临时设施设计规范》等相关法规和标准，提高施工人员的安全意识。

2. 对施工人员进行安全技术交底，明确吊篮操作规程、安全注意事项等。

3. 准备施工所需材料、设备及工具，包括630吊篮、钢丝绳、安全锁、电气设备等。

4. 检查施工现场环境，确保吊篮安装、使用、移位、拆除过程中无障碍物。

5. 办理施工许可证等相关手续，确保工程合法合规。

三、吊篮参数及组成部件1. 吊篮型号：630型2. 主要参数：- 额定载重量：630kg- 额定电压：380V- 额定功率：2.2kW- 提升速度：8-10m/min- 下降速度：4-6m/min- 钢丝绳规格：Φ12.5mm- 安全锁型号：自动复位式3. 吊篮组成部件：- 悬挂机构：包括支架、立杆、横杆、导轨等。

- 吊篮：包括篮体、篮架、安全防护网、工作平台等。

- 驱动装置：包括电机、减速器、电磁制动器等。

- 安全装置：包括安全锁、限速器、紧急停止开关等。

- 电气控制系统：包括控制箱、操作面板、电缆等。

四、吊篮的安装、移位和拆除方案1、吊篮搭设方案- 在搭设吊篮前，根据建筑物的高度和施工要求，设计合理的吊篮悬挂点，确保吊篮的稳定性和安全性。

- 按照吊篮的组装图纸，将悬挂机构、吊篮篮体、驱动装置、安全装置等部件进行组装，确保各部件连接牢固。

- 吊篮的悬挂点应设置在建筑物的结构梁或柱上，采用螺栓或焊接方式固定，确保悬挂点的承重能力满足吊篮的额定载重量。

- 钢丝绳应按照规定的方式固定在悬挂机构和吊篮之间，并确保钢丝绳的张力均匀。

介绍ZLP630型电动吊篮是电动吊篮的一种型号，最常见的电动吊篮，对其配置国家都明确的规定。

电动吊篮的全名称为电动高处作业吊篮。

它是采用国内外先进技术制作，结构合理，与其它结构的吊篮相比较具有加高方便、操作简单、安全可靠、规格多种、投资省、效率高等特点。

主要适用于高层建筑物的外墙施工、桥梁建设、烟囱建设等。

电动吊篮的上下动力来自于电动吊篮专用提升机。

设备安装前，首先检查电动吊篮专用提升机空载时是否正常。

操作工人相对吊篮必须配用安全可靠的安全带。

ZLP630型电动吊篮作为一种先进的辅助施工技术，被越来越多的建筑外墙施工单位所接受，并在建筑工程中采用。

尤其是近年来我国经济飞速发展，建筑结构高层、超高层越来越多，使电动吊篮得到迅速推广。

2配置：吊篮整机由悬挂机构、悬吊平台、提升机、安全锁、工作钢丝绳、安全钢丝绳和电器箱及电器控制系统等主要部分组成。

吊篮为便于运输和搬运，产品出厂运输时按部件或组、零件进行分解，至施工现场后拼装成整机。

悬挂机构悬挂机构是架设于建筑物作业面的顶部支承处，通过钢丝绳来承受悬吊平台、额定载重量等重量的钢结构架，(见图一：悬挂机构简图)均使用二套悬挂机构。

悬挂机构施加于建筑物或构筑物支承睡上的作用力应符合建筑结构的承载要求。

图一1、前梁2、前支架3、插杆4、中梁5、后梁6、小连接套7、后支架8、配重9、上支柱10、加强钢丝绳11、索具螺旋扣。

悬挂机构由前梁、中梁、后梁、前支架、后支架、上支柱、配重、加强钢丝绳、插杆、连接套等组成，前、后梁插在中梁内，可伸缩调节。

为适应作业环境的要求，可通过调节插杆的高度来调节前后梁的高度，调节高度为1.15～1.75m，前、后支架下配有滚轮，可以用来移动悬挂机构，配重的数量根据相应的型号配置。

吊篮悬挂机构的抗倾覆力矩与倾覆力矩的比值不得小于2，即图中：K——抗倾覆安全系数G——配重、插杆、后支架的质量(Kg)F——悬吊平台、提升机、电气控制区系统、钢丝绳、额定载重量、风压值等重量总和(Kg)。

630型建筑电动吊篮操作方法及用途一、630型建筑电动吊篮简介630型建筑电动吊篮是建筑工程高空作业的建筑机械，作用于幕墙安装，外墙清洗。

吊篮是一种能够替代传统脚手架，可减轻劳动强度，提高工作效率，并能够重复使用的新型高处作业设备。

建筑吊篮的使用已经逐渐成为一种趋势，在高层多层高建筑的外墙施工、幕墙安装、保温施工和维修清洗外墙等高出作业中得到广泛认可，同时可用于大型罐体、桥梁和大坝等工程的作业。

使用本产品，可免搭脚手架。

使施工成本降低，施工费用为传统脚手架的28%，而且工作效率大幅提高。

二、630型建筑电动吊篮优势建筑电动吊篮优势：操作灵活，移位容易，方便实用，安全可靠,电动升降，作业效率高，占地面积小，配置有工作绳和安全绳，使用安全可靠，适合各种复杂施工环境。

三、630型建筑电动吊篮的操作方式1、操作人员必须身体健康，并经过专业培训考试合格，在取得有关部门颁发的操作证后方可独立操作。

学员必须在师傅的指导下进行操作。

2、安装后进行下列各项检查试验，确认正常后，方可交付使用。

1)检查屋面机构的安装，应配合良好，锚固可靠；悬臂长度及连接方式均正确；2)钢丝绳无扭结、挤伤、松散；磨损、断丝不超限，悬挂、绕绳方式及悬重均正确；3)防坠落及外旋转机构的安全保护装置齐全可靠；4)电机无异响、过热，启动正常、制动可靠；5)吊篮应做额定起重量125%的静超载试验和110%的动超载试验，要求升降正常，限位装置灵敏可靠。

3、作业前应进行下列检查：1)屋面机构、悬重及钢丝绳符合要求；2)电源电压应正常，接地(接零)保护良好；3)机械设备正常，安全保护装置齐全可靠；4)吊篮内无杂物，严禁超载。

4、启动后，进行升降吊篮运转试验，确认正常后，方可作业。

5、作业中，发现运转不正常时，应立即停机，并采取安全保护措施。

未经专业人员检验修复前不得继续使用。

6、利用吊篮进行电焊作业时，必须对吊篮、钢丝绳进行全面防护，不得用其作为接线回路。

ZLP630型高处作业吊篮安全操作规程凡在建筑工地使用高处作业吊篮（以下简称吊篮）时，除遵守建筑工地有关安全规定外，还应该严格遵守以下规定：一、使用吊篮均应身体健康精神正常，经过安全技术培训与考核，执有操作证方可上岗，非指定人员不得操作吊篮。

二、吊篮屋面悬挂安装齐全、可靠、稳定，支脚垫木不小于4×20×20厘米。

配重块在正常情况下不少于600公斤，并均匀分布在两个后支架上（配重配置及抗倾覆系数详见说明书）。

三、吊篮严禁超载使用，且载荷在吊篮内应基本均匀分布。

施工高度较高或前梁伸出较长时，必须减少载重量。

安装高度低于100米时，前梁伸出1.3米时，载荷630公斤，前梁伸出1.5米时，载荷520公斤，前梁伸出1.7米时，载荷420公斤。

四、工作前必须检查：1、前二、三项。

2、所有连接件齐全、牢固、可靠，无丢失损坏。

3、提升机穿绳正确，钢丝绳无断股、无死结、无应弯，每捻距中断丝不得多于4根，钢丝绳下面坠块齐全离地。

4、安全锁无损坏、卡死、动作灵活、锁绳可靠，严禁将开锁手柄固定常开位置。

5、电气系统正常，上下动作状态与手柄按钮标示一致，行程开关灵敏可靠，位置正确。

锁好电气箱门，防止灰尘和水溅入。

6、每次使用前均应在1-2米的高度下，空载运行2-3次，确认无故障方可使用。

五、每次吊篮运行只能由一个人控制，在运行前提醒篮内人员，并确定上、下方无障碍物方可运行，下行时特别注意不能碰到坠块。

六、上吊篮工作时必须戴好安全帽，系好安全带，严禁酒后上吊篮作业，进行电焊作业时应严格对钢丝绳及电缆作安全防护，并禁止利用吊篮作接地线，禁止在篮内用梯子或其他装置取得较高工作高度。

七、不准在强电附近使用吊篮，不得在吊篮上使用腐蚀性物质，严禁用吊篮做电焊接线回路，吊篮内严禁放置氧气瓶、乙炔瓶等易燃易爆品。

八、吊篮任何部位有故障均不得使用，应请专业技术人员维修使用人员不得自行拆改任何部位。

九、不准将吊篮作为运输工具，频繁垂直运输物品。
