(培训1)常见的焊接缺陷与其处理方法

焊接中出现的问题和解决方案
《焊接中的问题及解决方案》
在焊接过程中，往往会出现各种各样的问题，影响焊接质量和效率。

下面列举几种常见的问题及相应的解决方案。

1. 焊接变形
当焊接过程中受热变形产生时，可能会使得焊接接头不符合设计规定。

解决方法是在焊接过程中采用适当的焊接顺序和焊接方法，以减小变形量。

2. 焊缝气孔
气孔是焊接中常见的缺陷，可能会降低焊接接头的强度和密封性。

解决方法是在焊接前要彻底清除工件表面和焊料上的杂质，并严格控制焊接参数，以减少气孔的产生。

3. 焊接裂缝
焊接裂缝可能是由于焊接残留应力引起的。

解决方法是在焊接前进行应力分析，采用适当的焊接序列和焊接量，以减少应力集中和裂缝的产生。

4. 焊接材料不相容
在焊接不同种类的材料时，可能会出现材料不相容的问题。

解决方法是在选材时要严格按照焊接要求来选择材料，并采用合适的焊接方法和工艺，以确保焊接接头的质量。

总之，焊接中的问题是多种多样的，需要根据具体情况来采取
相应的解决方法。

只有不断积累经验、改进技术，才能够提高焊接质量和效率。

1、焊接夹渣焊接夹渣缺陷是指焊后熔渣残留在焊缝中的情况。

夹渣主要有金属夹渣即夹铝或夹铜和非金属夹渣即焊条药皮、焊剂、硫化物、氧化物或氮化物留存在焊缝中。

夹渣产生的主要原因是破口清理不彻底、坡口尺寸不符合设计要求、焊条质量不合格等。

2、焊接凹坑焊接凹坑是指在收弧和断弧时操作不当而在焊道末端形成的凹陷部分。

主要产生的原因是焊接材料在焊接过程中停留时间不够，填充金属不够导致的。

其危害是导致焊缝的横截面减少，凹坑处容易产生偏析或杂质汇集，从而易形成气孔、灰渣或裂纹。

3、焊接裂纹焊接裂纹主要是指焊缝中金属原子结合遭到破坏，从而形成新的界面而形成的裂缝。

焊接裂纹按温度可分为热裂纹、再热裂纹、冷裂纹、层状撕裂。

裂纹再焊接工艺里是最严重的一种缺陷，也是导致焊接结构失效而引发事故的主要原因。

4、焊接气孔焊接气孔主要是在熔池中的气泡在金属凝固时未能及时逸出而形成的空穴。

其主要产生原因是电弧保护不到位，弧太长或者焊接材料有锈，气体保护介质不纯以及坡口处理不到位。

5、焊接咬边焊接咬边是指沿着焊趾，在焊件部分形成凹陷或者沟槽。

主要形成原因是焊接参数选择不正确、焊速太慢、电弧拉得太长、电流过大、焊枪位置不准确导致。

其危害导致焊件工作截面减小，咬边处应力集中。

6、焊接焊瘤焊瘤是指金属溢流到加热不足的焊件或焊缝上，未能与焊件和金属熔合在一起而堆积的金属缺陷。

主要形成原因是焊接参数选择不符合设计要求、焊接坡口清理不到位、焊接速度太慢等。

7、焊接局部烧穿焊接局部烧穿是指焊接过程中，焊接部位熔透至坡口背面，形成穿孔现象。

主要产生原因是焊接电流太大、焊件加热过高、坡口对接空隙太大、焊接速度太慢、电弧停留时间太长等8、焊接未焊透焊接未焊透是指焊缝的熔透深度小于板厚时形成的。

在单面时，焊缝熔透到达不了焊件底部；双面焊时两道焊缝熔深总厚度小于焊件厚度而形成的。

主要形成原因有焊条位置不准确，偏离中心位置；坡口角度太小，焊接空隙小钝边太大；电流太小等。

常见焊接缺陷分析及解决培训总结2023年常见焊接缺陷分析及解决培训总结随着工艺的不断进步和技术的提升，焊接技术已经成为目前工业生产中必不可少的连接工艺之一。

在焊接生产过程中，如果没有正确的焊接工艺和连续进行的质量控制，很容易引起焊接缺陷，影响产品质量和安全性。

因此，焊接相关的生产企业和机构都应该不断加强焊接质量控制和技术能力提升，提高焊接质量和安全性。

本文就对常见焊接缺陷进行分析，并提出了解决方法。

一、S缝焊接缺陷及解决方法S缝焊接是目前比较常见的一种焊接方式，但其可能出现的焊接缺陷主要有焊剂挤出、焊缝弯曲、亚表面裂纹等。

其中，焊剂挤出的发生主要是因为焊接工艺不正确或是焊接环境不好，导致熔池不稳定，容易产生气孔和焊剂挤出。

解决方法：完善焊接工艺，如采用合适的焊接速度、温度、压力等控制，精密控制焊接过程，避免产生气孔和焊剂挤出。

二、搭接焊缺陷及解决方法搭接焊是一种较为特殊的焊接方式，如果焊接缺陷产生很难及时发现和修复，极易对产品质量和安全性造成不良影响。

主要的焊接缺陷有焊渣打头、追缩、残余等。

解决方法：通过专业检测仪器和技术仪器定期进行焊缝检测，保证焊接质量和安全性。

三、耳对接焊缺陷及解决方法耳对接焊是一种较为简单的焊接方式，但若操作不当会出现焊接缺陷，影响产品质量和安全性。

耳对接焊的缺陷有：焊后裂纹、阴影缺陷、气孔等。

解决方法：通过合理操作焊接工艺，比如适当的提高焊接温度和焊接压力，以及规范焊接操作，减少焊接污染和阳极化反应，能够有效降低耳对接焊缺陷的产生。

四、短接焊缺陷及解决方法短接焊在目前的焊接生产中很常见，但其缺陷也很多，如内裂纹、外裂纹、板面变形、焊接变形等。

解决方法：通过严格执行焊接工艺规范，如保持适当的预热温度、适当调整焊接参数，避免焊接时的局部变形，提高焊接质量和安全性。

总之，现代焊接技术的不断进步和应用，极大地促进了工业生产的发展。

但焊接的缺陷仍然是所有出现的问题，因此，要重视焊接质量控制和技术能力提升，提高焊接质量和安全性，确保产品的质量。

焊接过程中常见问题分析与解决方法焊接是一种常见的金属连接方法，广泛应用于工业生产和建筑领域。

然而，在焊接过程中常常会遇到一些问题，如焊接缺陷、焊接变形等。

本文将分析并提供解决这些常见问题的方法。

一、焊接缺陷的分析与解决1. 焊缝开裂焊缝开裂是焊接过程中常见的问题之一。

开裂可能是由于焊接材料的选择不当、焊接过程中的温度控制不当或焊接材料的应力集中等原因引起的。

解决这个问题的方法包括：- 选择合适的焊接材料，确保其具有良好的焊接性能和抗裂能力；- 控制焊接过程中的温度，避免温度变化过大；- 通过预热和后热处理等方法来缓解焊接材料的应力。

2. 焊缝气孔焊缝中的气孔是焊接过程中常见的缺陷之一，可能是由于焊接材料中含有气体、焊接过程中的气体保护不足或焊接材料表面有污染物等原因引起的。

解决这个问题的方法包括：- 选择含气体较少的焊接材料；- 加强焊接过程中的气体保护，确保焊接区域不受氧气和其他气体的污染；- 在焊接前清洁焊接材料表面，确保其无污染物。

3. 焊缝夹渣焊缝中的夹渣是焊接过程中常见的缺陷之一，可能是由于焊接材料中含有杂质、焊接过程中的熔融金属流动不畅或焊接材料表面有污染物等原因引起的。

解决这个问题的方法包括：- 选择含杂质较少的焊接材料；- 控制焊接过程中的熔融金属流动，确保其顺畅；- 在焊接前清洁焊接材料表面，确保其无污染物。

二、焊接变形的分析与解决焊接过程中的变形是一个常见而严重的问题。

焊接过程中，由于热量的集中作用，焊接材料会发生热胀冷缩，导致焊接件产生变形。

解决这个问题的方法包括：1. 控制焊接过程中的温度分布通过合理的焊接参数设置和热量控制，可以使焊接件的温度分布均匀，减少变形的发生。

例如，可以采用预热和后热处理等方法来缓解焊接材料的应力，减少变形的发生。

2. 采用适当的焊接顺序在焊接多个零件时，可以采用适当的焊接顺序，先焊接较薄的零件，再焊接较厚的零件，以减少焊接件的变形。

3. 使用焊接夹具在焊接过程中，可以使用焊接夹具来固定焊接件，减少变形的发生。

常见的焊接缺陷及处理方法一、外部缺陷一〕、焊缝成型差1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝上下不平。

2、原因分析焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条〔枪〕速度过快或过慢；焊条〔枪〕摆动幅度过大或过小；焊条〔枪〕施焊角度选择不当等。

3、防治措施⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。

⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。

⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。

⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条〔枪〕的角度。

4、治理措施⑴加强焊后自检和专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进展打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。

二〕、焊缝余高不合格1、现象管道焊口和板对接焊缝余高大于 3 ㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。

2、原因分析焊接电流选择不当；运条〔枪〕速度不均匀，过快或过慢；焊条〔枪〕摆动幅度不均匀；焊条〔枪〕施焊角度选择不当等。

3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条〔枪〕速度均匀，防止忽快忽慢；⑶焊条〔枪〕摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条〔枪〕角度。

4、治理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进展必要的打磨和补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。

三〕、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于 3 ㎜。

2、原因分析焊条〔枪〕摆动幅度不一致，局部地方幅度过大，局部地方摆动过小；焊条〔枪〕角度不适宜；焊接位置困难，阻碍焊接人员视线。

焊接中常见的缺点及解决方式在焊接过程中，常见的缺点包括焊接缺陷、焊接变形、焊接应力等，下面将对这些缺点进行详细阐述，并提供相应的解决方式。

一、焊接缺陷：1.气孔：气孔是焊接过程中最常见的缺陷，主要由于焊接材料中含有的气体未能完全排除或者焊接过程中引入了大量气体所致。

解决气孔问题的方法包括：-提高焊接设备的气体保护性能，确保焊接区域的环境干燥。

-使用质量好的焊接材料，确保焊接材料的纯净度。

-控制焊接参数，如电流、电压、焊接速度等，以确保焊接过程中可以形成稳定的焊接池。

2.缺口：焊接缺口是指焊缝中断裂的现象，通常由于焊接过程中的拉伸或剪切力过大所致。

解决缺口问题的方法包括：-优化焊接顺序，避免对焊缝施加过大的力。

-选用合适的焊接材料，具有良好的韧性和抗断裂性能。

-控制焊接过程中的热输入，避免产生过大的热应力。

3.结构性缺陷：结构性缺陷是焊缝内部存在的结构性问题，如未融合、不均匀融合、夹渣等。

解决结构性缺陷的方法包括：-严格按照焊接工艺要求进行焊接，确保焊接过程中的热量均匀分布。

-控制焊接速度，避免焊接过程中出现局部过热或不足的情况。

-使用合适的电极或焊丝，能够提高焊接池的稳定性，减少结构性缺陷的发生。

二、焊接变形：焊接变形是指焊接过程中由于热膨胀和冷却引起的构件形状的变化。

焊接变形常见的解决方式包括：1.控制焊接过程中的热输入，避免产生过大的热应力。

2.采用适当的焊接顺序，避免不同区域的温度差异过大。

3.使用焊接变形补偿技术，如预应力焊接、补偿焊接等。

三、焊接应力：焊接应力是指由于焊接过程中产生的热应力所引起的构件内部应力。

焊接应力常见的解决方式包括：1.适当控制焊接参数，避免产生过大的焊接热。

这样可以减小构件的焊接应力。

2.选用合适的焊接方法和焊接顺序，尽量减小焊接区域的变形，从而减小应力集中。

3.对于大型和重要的焊接构件，可以采用热处理等后续加工工艺，以减小焊接应力。

综上所述，焊接中常见的缺点包括焊接缺陷、焊接变形和焊接应力，针对这些缺点，可以通过优化焊接工艺参数、选用合适的焊接材料、控制焊接顺序和使用后续加工工艺等方法来解决。

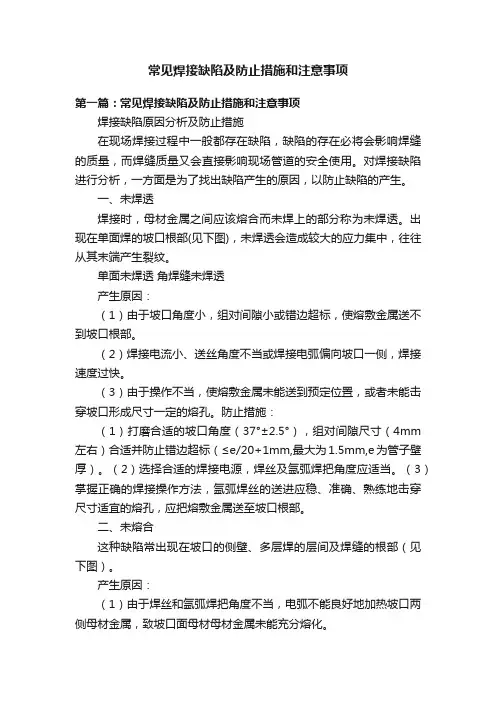

常见焊接缺陷及防止措施和注意事项第一篇：常见焊接缺陷及防止措施和注意事项焊接缺陷原因分析及防止措施在现场焊接过程中一般都存在缺陷，缺陷的存在必将会影响焊缝的质量，而焊缝质量又会直接影响现场管道的安全使用。

对焊接缺陷进行分析，一方面是为了找出缺陷产生的原因，以防止缺陷的产生。

一、未焊透焊接时，母材金属之间应该熔合而未焊上的部分称为未焊透。

出现在单面焊的坡口根部(见下图)，未焊透会造成较大的应力集中，往往从其末端产生裂纹。

单面未焊透角焊缝未焊透产生原因：（1）由于坡口角度小，组对间隙小或错边超标，使熔敷金属送不到坡口根部。

（2）焊接电流小、送丝角度不当或焊接电弧偏向坡口一侧，焊接速度过快。

（3）由于操作不当，使熔敷金属未能送到预定位置，或者未能击穿坡口形成尺寸一定的熔孔。

防止措施：（1）打磨合适的坡口角度（37°±2.5°），组对间隙尺寸（4mm 左右）合适并防止错边超标（≤e/20+1mm,最大为1.5mm,e为管子壁厚）。

（2）选择合适的焊接电源，焊丝及氩弧焊把角度应适当。

（3）掌握正确的焊接操作方法，氩弧焊丝的送进应稳、准确、熟练地击穿尺寸适宜的熔孔，应把熔敷金属送至坡口根部。

二、未熔合这种缺陷常出现在坡口的侧壁、多层焊的层间及焊缝的根部（见下图）。

产生原因：（1）由于焊丝和氩弧焊把角度不当，电弧不能良好地加热坡口两侧母材金属，致坡口面母材母材金属未能充分熔化。

（2）在焊接时由于上侧坡口金属熔化后产生下坠，影响下侧坡口面金属的加热熔化，造成“冷接”。

（3）2GT位置操作时，在上、下坡口面击穿顺序不对，未能先击穿下坡口后击穿上坡口，或者在上、下坡口面上击穿熔孔位置未能错开一定的距离，使上坡口熔化金属下坠产生粘接，造成未熔合。

（4）氩弧焊时电弧两侧坡口的加热不均（线能量不同），或者坡口面存在污物等。

防止措施：（1）选择适宜的焊丝和氩弧把角度。

（2）操作时注意观察坡口两侧金属熔化情况，使之熔合良好。

焊接培训资料--焊接缺陷焊接是一种常见的连接金属材料的方法，应用广泛，但在焊接过程中可能会出现一些焊接缺陷。

本文将主要讨论焊接缺陷的分类、原因以及如何避免和修复这些缺陷。

第一篇：一、焊接缺陷的分类焊接缺陷可以分为表面缺陷和内部缺陷两大类。

表面缺陷主要包括焊缝不充分、气孔、裂纹、夹渣等。

内部缺陷则包括焊缝夹杂物、未熔合、未熔透等。

1. 焊缝不充分：焊缝不充分是指焊接时金属材料没有完全融合，导致焊缝的强度降低。

主要原因是焊接接头准备不充分、焊接电流过小或焊接速度过快等。

2. 气孔：气孔是焊接过程中产生的气体聚集在焊缝中形成的孔洞。

气孔的出现主要是由于焊接材料表面涂有油脂、水分等杂质、焊接电流过大或焊接区域未完全覆盖保护气体等原因造成的。

二、焊接缺陷的原因1. 材料本身质量差：焊接缺陷的一个重要原因是焊接材料本身的质量差。

如果材料含有太多的夹杂物、杂质或其他有害成分，焊接过程中就容易产生缺陷。

2. 焊接参数不合理：焊接参数不合理也是焊接缺陷的一个重要原因。

焊接电流、电压、焊接速度、保护气体流量等参数的选择与设置非常关键，如果这些参数选择不当，就容易导致焊接缺陷的产生。

第二篇：三、如何避免焊接缺陷1. 牢记焊接原理：焊接操作人员应该熟记焊接原理，了解焊接过程中各种参数的作用和要求，确保操作正确。

2. 保证焊接材料质量：选择优质的焊接材料，避免使用含有太多夹杂物、杂质的材料，同时要保证焊接材料的储存条件良好。

3. 合理设置焊接参数：根据焊接材料和焊接要求，合理设置焊接电流、电压、焊接速度等参数。

通过实验和经验总结，找到最佳的焊接参数组合。

4. 做好前期准备工作：焊接前应将焊接接头进行清洁处理，确保表面没有油脂、水分等杂质。

同时，还应对焊接机器进行检查和维护，确保其正常运行。

四、焊接缺陷的修复方法1. 对于焊缝不充分的缺陷，可以采取焊后补焊或采用其他焊接方法进行修复。

2. 对于气孔缺陷，可以采用填焊、补焊等方法进行修复。

常见焊接缺陷及处理方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（常见焊接缺陷及处理方法）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为常见焊接缺陷及处理方法的全部内容。

剖切面要求。

质量要求：不能存在焊接缺陷。

操作参考：焊枪一般呈45°指向微微偏向较厚的基材，焊枪移动动作为“推”.常见的环焊缝焊缝要求：焊缝要求饱满，熔深和尺寸按图示或者其他已明确的要求。

质量要求：不能存在焊接缺陷。

操作参考：焊枪指向焊缝正中。

当熔深有偏差，可稍微调整指向，焊枪移动动作常用的多道焊叠加方式二氧化碳气保焊常用焊接参考参数以及相应的影响•电流及焊丝直径，在输出功率相同时，电流相对增加焊丝融化速度.•材料厚度〈5mm时，焊接电流小于200A，焊丝Φ1。

0，•5mm<材料厚度〈10mm时,焊接电流小于250A，焊丝Φ1.0、Φ1.2•10mm<材料厚度〈16mm时，焊接电流小于300A，焊丝Φ1.0、Φ1.2•16mm〈材料厚度〈30mm时，焊接电流小于360A，焊丝Φ1。

2•电压：在输出功率相同时，电压相对增加焊缝熔深，并使得焊缝趋向不稳定。

•〈300A时，焊接电压=(0.05X焊接电流+14±2）伏，•>300A时，焊接电压=（0。

05X焊接电流+14±2）伏，•保护气体的影响：•CO2影响焊接时焊丝的融化速度和冷却速度,相对提高焊接效率，焊接薄板时增加含量会引起焊接不稳定.•Ar降低焊接时焊缝的冷却速度，增强焊接的稳定性。

•气压和流速过低或者过高容易引起焊接的气孔等缺陷。

焊接中常见的缺陷及解决方法焊接中常见的缺陷及解决方法1.漏焊---漏焊包括焊点漏焊、螺栓漏焊、螺母漏焊等。

原因---主要原因是因为没有自检、互检，对工艺不熟悉造成的。

解决方法---在焊接后对所有焊点(螺母、螺栓等)进行检查，确认焊点(螺母、螺栓等)数量，熟悉工艺要求，加强自检意识，补焊等。

2.脱焊---包括焊点、螺母、螺栓等脱焊。

（除材料与零部件本身不合格) 以下3种可视为脱焊:①.接头贴合面未形成熔核，呈塑料性连接；②.贴合面上的熔核尺寸小于规定值；③.熔核核移，使一侧板焊透率达不到要求。

产生脱焊原因:①.焊接电流过，焊接区输入热量不足；②.电极压力过大，接触面积增大，接触电阻降低，散热加强；③.通电时间短，加热不均匀，输入热量不足；④.表面清理不良，焊接区电阻增大，分流相应增大；⑤.点距不当，装配不当，焊接顺序不当，分流增大。

解决方法:在调整焊接电流后，对焊点做半破坏检查(试片做全破坏检查),目视焊点形状；补焊,检查上次半破坏后的相关焊点。

3.补焊---多焊了工艺上不要求焊接的焊点。

原因---不熟悉工艺或焊接中误操作焊钳。

解决方法---熟悉工艺或加强操作技能。

注意：两个或多于两个的连续点焊不能有偏焊现象，边缘及拐角处也不能存在偏焊的现象。

(如两个连点偏焊,至少要有一个焊点需要重新点焊。

)4.焊渣---由于电流过大或压力过小，造成钢板的一部分母材在高温熔合时沿着两钢板贴合面被挤出而形成的冷却物.原因---主要原因是电流和压力的变化，以及焊钳操作不当引起的。

解决方法---调整焊接参数与电极压力，加强操作技能及清除焊渣。

5.飞溅---飞溅分为内部飞溅和外部飞溅两种。

内部飞溅---高温液态金属在电极压力的作用下,沿着最薄弱的两钢板间贴合而挤出。

产生原因①.电流过大，电极压力不足；②.板间有异物或贴合不紧密。

外部飞溅---电极与焊件之间融合金属溢出的现象.产生原因①.电极修磨得太尖锐；②.电极或焊件表面有异物；③.压力不足；④.电极冷却条件差，散热不良。

焊接的几种缺陷及解决办法1：裂纹焊丝与焊件均有油·锈及水分，熔深过大，多层焊时第一层焊缝小，焊后焊件内有很大的内应力，保护气体含水量过大。

解决办法：焊前仔细清除焊丝及焊件表面的油，锈及水分，合理选择焊接电流与电弧电压，加强打底层焊缝质量，合理选择焊接顺序及消除内应热处理，焊前对储气钢瓶进行除水，焊接过程中对保护气体应进行干燥。

坡口角度小，电流大，电压低而形成的梨形纹2：焊瘤定义：焊接过程中，融化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。

产生原因：电流大，焊速低；电弧过短，焊道堆高过大；焊丝对中不好。

3：烧穿产生原因：焊接电流过大，焊接速度小，坡口根部间隙过大，钝边过小。

解决办法：按工艺规程调整焊接电流，合理选择坡口根部间隙，按钝边,根部间隙情况选择焊接电流,合理选择焊接参数.4：弧坑焊后在焊缝表面或焊缝背面形成的低于母材表面的局部低洼部分。

5：气孔焊接时熔池中的气泡在凝固时未能逸出而残留下来形成的空穴。

产生原因：母材污染；焊丝生锈、受潮、有油污；定位焊接不良，焊丝选用、保管不良；电弧过长，焊速过快；冷速过大，风速大于2m/s；喷嘴过细；保护气中水分多，气体纯度不高；喷嘴堵，保护气紊乱，焊丝内硅锰含量不足。

解决办法：焊前认真进行焊件和焊丝的清理；加大气体流量，清理喷嘴堵塞物，焊接处注意挡风；选用合格焊丝焊接；焊接用保护气体纯度应大于99.5%。

6：夹渣焊后残留在焊缝中的熔渣产生原因：母体倾斜，渣向前流动；小电流低速焊时熔敷过多；电压高，焊速高，喷嘴与母体距离大。

解决办法：改进操作方法使焊缝稍有上升坡度，使熔渣流向后方，调整焊接电流与焊接速度，调整焊枪摆动量，使熔渣浮到熔池表面。

焊枪摆动过大,使熔渣卷入熔池内部。

7：咬边由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部分产生沟槽或凹陷。

产生原因：电流大，焊接速度高，电弧过长；电弧电压高，停留时间不足，焊枪角度不正确；立焊时摆动不好，两端焊肉不足。

焊接的缺陷及解决办法1：裂纹焊丝与焊件均有油·锈及水分，熔深过大，多层焊时第一层焊缝小，焊后焊件内有很大的内应力，保护气体含水量过大。

解决办法：焊前仔细清除焊丝及焊件表面的油，锈及水分，合理选择焊接电流与电弧电压，加强打底层焊缝质量，合理选择焊接顺序及消除内应热处理，焊前对储气钢瓶进行除水，焊接过程中对保护气体应进行干燥。

坡口角度小，电流大，电压低而形成的梨形纹2：焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。

焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。

在横、立、仰位置更易形成焊瘤。

焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。

同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。

管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。

防止焊瘤的措施：使焊缝处于平焊位置,正确选用规范，选用无偏芯焊条，合理操作。

3：烧穿烧穿是指焊接过程中,熔深超过工件厚度,熔化金属自焊缝背面流出,形成穿孔性缺。

焊接电流过大,速度太慢,电弧在焊缝处停留过久,都会产生烧穿缺陷。

工件间隙太大，钝边太小也容易出现烧穿现象。

烧穿是锅炉压力容器产品上不允许存在的缺陷,它完全破坏了焊缝,使接头丧失其联接飞及承载能力。

防治措施：选用较小电流并配合合适的焊接速度,减小装配间隙,在焊缝背面加设垫板或药垫,使用脉冲焊,能有效地防止烧穿。

4：弧坑焊后在焊缝表面或焊缝背面形成的低于母材表面的局部低洼部分。

5：气孔焊接时熔池中的气泡在凝固时未能逸出而残留下来形成的空穴。

产生原因：母材污染；焊丝生锈、受潮、有油污；定位焊接不良，焊丝选用、保管不良；电弧过长，焊速过快；冷速过大，风速大于2m/s；喷嘴过细；保护气中水分多，气体纯度不高；喷嘴堵，保护气紊乱，焊丝内硅锰含量不足。

解决办法：焊前认真进行焊件和焊丝的清理；加大气体流量，清理喷嘴堵塞物，焊接处注意挡风；选用合格焊丝焊接；焊接用保护气体纯度应大于99.5%。
