公制螺纹的粗牙和细牙区别

螺纹牙距表2009-06-12 09:19螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。

1、公制牙距直接以距离（毫米mm）标识;2、对统一标准螺纹，直径小于1/4英寸的，以号数来标识螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。

1、公制牙距直接以距离（毫米mm）标识;2、对统一标准螺纹，直径小于1/4英寸的，以号数来标识4.1 PT、G型管牙（标准牙）攻牙前底径表4.2 NPT型管牙（标准牙）攻牙前底径表单位：粗压与细牙的区别粗牙和细牙的区别：螺距大小不同，粗牙螺距大，细牙小；1、细牙的螺旋升角更小，更利于螺纹的自锁，所以细牙一般用在需要防松动的地方。

2、细牙螺纹螺距小，在相同的螺纹长度上，旋入的牙数更多，即可以起到降低流体泄露的作用，因此用在需要密封的场合。

3、粗牙螺纹相同长度牙数少，每一牙的截面尺寸更大，受力好，更适合于承受较大的拉力及冲击力。

4、细牙螺纹也应为螺距小的优点可以起到微调的作用。

粗牙螺栓螺纹抗疲劳能力强一些，对经常拆装方便一些；细牙自锁能力强，底径尺寸大，静载能力强。

另外细牙的拧紧力矩是小一些，钢级与预紧能力力有一定关系，在同样预紧力时细牙是小一些。

一般情况下用粗牙螺纹，当受结构影响如联接强度大，联接处尺寸小时用细牙螺纹。

同一尺寸的螺纹，细牙的比粗牙的螺纹强度高，如同为3.6级的M8螺纹其保证载荷为6590N，而细牙M8×1螺纹其保证载荷为7060N。

细牙螺纹自锁性高于粗牙螺纹,预紧力也较大,温度较高,振动较大,较为重要的部位可选用细牙螺纹,但也不能一概而论,具体可根据实际情况来选用在压力容器设计中，细牙螺纹一般使用在二类容器上，一般用在固定容器内部组件，但很少使用在人孔等常开启零件上。

粗牙螺纹使用比较广。

实际中尽量减少细牙螺纹，可以适当增大螺栓直径。

主要原因是公差的问题。

细牙用于受力大的时候，但细牙操作时，得去除扣里的毛刺一类的，不然极易咬死，安装不便看使用的场所来定，有的要求低的地方尽量用粗牙，因为其加工精度低。

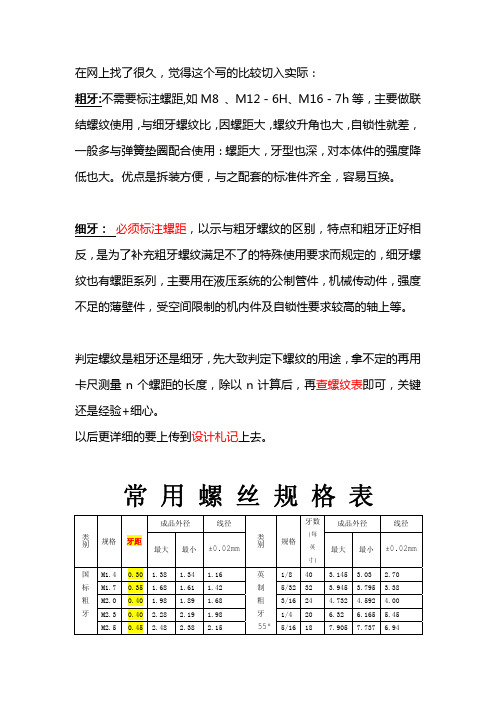

在网上找了很久，觉得这个写的比较切入实际：
粗牙:不需要标注螺距,如 M8 、M12－6H、M16－7h 等，主要做联
结螺纹使用，与细牙螺纹比，因螺距大，螺纹升角也大，自锁性就差，
一般多与弹簧垫圈配合使用：螺距大，牙型也深，对本体件的强度降
低也大。优点是拆装方便，与之配套的标准件齐全，容易互换。
5/8 11 15.83 15.61 14.27
4# 40 2.824 2.695 2.37
5# 40 3.154 3.026 2.69
6# 32 3.484 3.333 2.91
8# 32 4.142 3.991 3.57
美 10# 24 4.8 4.618 4.05
制 12# 24 5.461 5.279 4.70
M4.0 0.50 3.97 3.86 3.58
M4.5 0.50 4.47 4.36 4.07
M5.0 0.50 4.97 4.86 4.57
M6.0 0.75 5.97 5.85 5.41
M7.0 0.75 6.97 6.85 6.41
国 M8.0 1.00 7.97 7.83 7.24
标 M9.0 1.00 8.97 8.83 8.24
卡尺测量 n 个螺距的长度，除以 n 计算后，再查螺纹表即可，关键
还是经验+细心。
以后更详细的要上传到设计札记上去。

常用螺丝规格表
成品外径
线径
类
别 规格 牙距
最大 最小 ±0.02mm
国 M1.4 0.30 1.38 1.34 1.16 标 M1.7 0.35 1.68 1.61 1.42 粗 M2.0 0.40 1.98 1.89 1.68 牙 M2.3 0.40 2.28 2.19 1.98

1.细牙螺纹比粗牙螺纹密封性强。

2.密封方面的螺纹选用，一般选用管螺纹或锥螺纹，当管直径比较小于9.7（1/8=9.7）时，就把它做成细螺纹，细螺纹使用时配以四氟乙烯（生料带）或密封圈密封性能更好。

3.细牙螺纹比粗牙螺纹自锁性高。

旋入的牙数更多和强度的关系在螺纹校核里已经有明确说明。

如果真要扯上关系，就是细牙应力部分比较平缓。

若是同样的杆径，用细牙就比粗牙有在拉、压、应力集中上有优势。

4.液压用端面密封的多，O圈或复合垫，细牙是应该为了自锁性好，而不是什么密封螺纹，密封螺纹不用M，因为M不是锥螺纹5.粗牙螺纹的优势在牙的受力面大，在抗磨损上较细牙好；牙型较细牙粗壮，在大载荷上有优势。

因此可以判定在相同旋入深度的负载能力更强。

---单指牙的粗细，不涉及杆径的大小。

6.从工程物理学原理来讲细牙螺纹和粗牙螺纹所用的场合不一样。

所出的目的和效果不一样，象走液体链接的管道用细牙好，等于细牙的接触面积紧密，所以一般细牙用在气压管路，油压管路，水压管路等。

粗牙表面牙峰高相对接触面积稀疏有间隙。

粗牙用的场合不一样，一般粗牙的优势用在锁紧较软的材质比如铝铜塑料等用粗牙较好，牙峰高，嵌入深，不易把工件牙纹拉损坏。

在国外的工业上，设计人员都把什么地方用什么螺纹分得很细。

很科学合理。

还有五楼说的也是。

细牙螺杆表面接触更精密力分布更均匀。

螺丝不易断裂7.液压上常用几种螺纹：（1）公制细牙，密封靠O型圈、组合垫或硬密封。

（2）管牙有Z、ZG、G密封靠生料带和其他密封胶。

8.粗牙螺纹为一般标准螺纹，即一般情况用粗牙螺纹，可以方便实现设备连接的互换性，所以一般用粗牙。

但细牙也有他的用处，顾名思义，粗牙和细牙的区别是螺距大小的区别，粗牙为大螺距，细牙螺距就小些，根据螺纹自锁原理图可以看出，细牙的螺旋升角更小，更利于螺纹的自锁，所以细牙一般用在需要防松动的地方。

另外细牙螺纹螺距更小，与粗牙螺纹相比较，在相同的螺纹长度上，细牙螺纹旋入的牙数更多，即可以起到降低流体泄露的作用，因此用在需要密封的场合。

标准螺纹尺寸对照表螺纹连接是机械制造中常见的连接方式，它通过螺纹的升降运动，实现零件之间的紧固和分离。

在实际生产中，我们经常会遇到各种各样的螺纹尺寸，而了解这些标准螺纹尺寸对照表对于正确选择、加工和使用螺纹连接零件至关重要。

本文将介绍常见的标准螺纹尺寸对照表，帮助大家更好地理解和应用螺纹连接。

1. 公制螺纹尺寸对照表。

公制螺纹是指按照国际标准制定的螺纹尺寸，通常用于机械制造中。

公制螺纹的尺寸包括直径、螺距、牙型角等参数。

常见的公制螺纹尺寸对照表包括M1-M68，其中M表示公制螺纹，数字表示直径大小。

例如，M8表示直径为8mm的公制螺纹。

2. 英制螺纹尺寸对照表。

英制螺纹是指按照英国标准制定的螺纹尺寸，通常用于一些特殊的机械设备中。

英制螺纹的尺寸包括直径、螺距、牙型角等参数。

常见的英制螺纹尺寸对照表包括UNC、UNF、BSW、BSF等。

例如，UNC表示粗牙螺纹，UNF表示细牙螺纹，BSW表示英制圆柱螺纹，BSF表示英制锥度螺纹。

3. 螺纹尺寸的选择和应用。

在实际生产中，正确选择螺纹尺寸对于保证零件的连接质量至关重要。

首先，需要根据零件的使用环境和载荷大小选择合适的螺纹尺寸，以确保连接的牢固性和稳定性。

其次，需要根据螺纹连接的需求选择合适的螺纹类型，包括内螺纹、外螺纹、粗牙螺纹、细牙螺纹等。

最后，需要根据加工工艺和设备选择合适的螺纹加工工具和设备，以确保螺纹的加工质量和精度。

4. 螺纹尺寸对照表的应用案例。

以M8螺纹为例，其标准螺距为1.25mm，牙型角为60度。

在实际生产中，我们可以根据这些参数选择合适的螺纹加工工具和设备，进行螺纹的加工和加工质量的检验。

同时，我们还可以根据这些参数选择合适的螺纹连接零件，进行螺纹连接的组装和调试。

5. 结语。

标准螺纹尺寸对照表是机械制造中重要的参考依据，正确理解和应用螺纹尺寸对照表对于保证零件连接质量和稳定性至关重要。

希望本文介绍的内容能够帮助大家更好地理解和应用螺纹连接，提高螺纹连接零件的加工质量和使用性能。

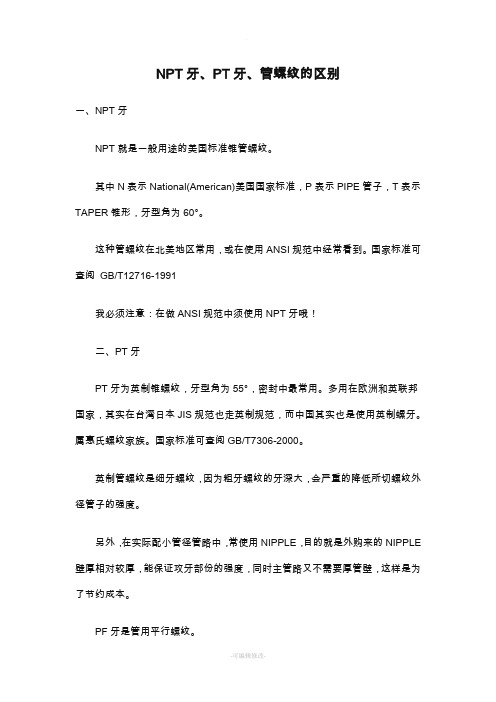

NPT牙、PT牙、管螺纹的区别一、NPT牙NPT就是一般用途的美国标准锥管螺纹。

其中N表示National(American)美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。

这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。

国家标准可查阅GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。

属惠氏螺纹家族。

国家标准可查阅GB/T7306-2000。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE 壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。

PF牙是管用平行螺纹。

我必须注意：在做JIS规范中须使用PT牙等等哦！三、其它G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

四、索性再来一些，一次喂到饱1、英寸制统一螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

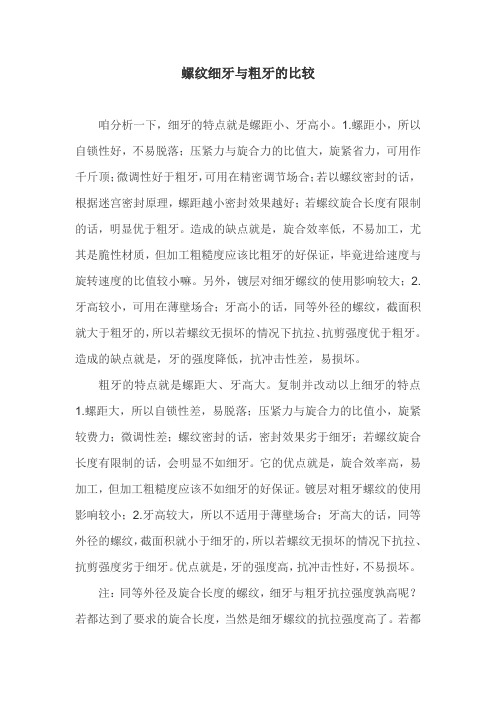

螺纹细牙与粗牙的比较
咱分析一下，细牙的特点就是螺距小、牙高小。

1.螺距小，所以自锁性好，不易脱落；压紧力与旋合力的比值大，旋紧省力，可用作千斤顶；微调性好于粗牙，可用在精密调节场合；若以螺纹密封的话，根据迷宫密封原理，螺距越小密封效果越好；若螺纹旋合长度有限制的话，明显优于粗牙。

造成的缺点就是，旋合效率低，不易加工，尤其是脆性材质，但加工粗糙度应该比粗牙的好保证，毕竟进给速度与旋转速度的比值较小嘛。

另外，镀层对细牙螺纹的使用影响较大；2.牙高较小，可用在薄壁场合；牙高小的话，同等外径的螺纹，截面积就大于粗牙的，所以若螺纹无损坏的情况下抗拉、抗剪强度优于粗牙。

造成的缺点就是，牙的强度降低，抗冲击性差，易损坏。

粗牙的特点就是螺距大、牙高大。

复制并改动以上细牙的特点1.螺距大，所以自锁性差，易脱落；压紧力与旋合力的比值小，旋紧较费力；微调性差；螺纹密封的话，密封效果劣于细牙；若螺纹旋合长度有限制的话，会明显不如细牙。

它的优点就是，旋合效率高，易加工，但加工粗糙度应该不如细牙的好保证。

镀层对粗牙螺纹的使用影响较小；2.牙高较大，所以不适用于薄壁场合；牙高大的话，同等外径的螺纹，截面积就小于细牙的，所以若螺纹无损坏的情况下抗拉、抗剪强度劣于细牙。

优点就是，牙的强度高，抗冲击性好，不易损坏。

注：同等外径及旋合长度的螺纹，细牙与粗牙抗拉强度孰高呢？若都达到了要求的旋合长度，当然是细牙螺纹的抗拉强度高了。

若都
达不到要求的旋合长度，那得视情况力学分析而定了。

还有什么我忽略的吗？请大家讨论。

2009-06-1209:19螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。

???????????????1、公制牙距直接以距离（毫米mm）标识; ???????????????2、对统一标准螺纹，直径小于1/4英寸的，以号数来标识螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。

??1、公制牙距直接以距离（毫米mm）标识;2、对统一标准螺纹，直径小于1/4英寸的，以号数来标识4.1PT、G型管牙（标准牙）攻牙前底径表单位：粗压与细牙的区别粗牙和细牙的区别：螺距大小不同，粗牙螺距大，细牙小；1、细牙的螺旋升角更小，更利于螺纹的自锁，所以细牙一般用在需要防松动的地方。

2、细牙螺纹螺距小，在相同的螺纹长度上，旋入的牙数更多，即可以起到降低流体泄露的作用，因此用在需要密封的场合。

3、粗牙螺纹相同长度牙数少，每一牙的截面尺寸更大，受力好，更适合于承受较大的拉力及冲击力。

4、细牙螺纹也应为螺距小的优点可以起到微调的作用。

粗牙螺栓螺纹抗疲劳能力强一些，对经常拆装方便一些；细牙自锁能力强，底径尺寸大，静载能力强。

另外细牙的拧紧力矩是小一些，钢级与预紧能力力有一定关系，在同样预紧力时细牙是小一些。

一般情况下用粗牙螺纹，当受结构影响如联接强度大，联接处尺寸小时用细牙螺纹。

同一尺寸的螺纹，细牙的比粗牙的螺纹强度高，如同为3.6级的M8螺纹其保证载荷为6590N，而细牙M8×1螺纹其保证载荷为7060N。

细牙螺纹自锁性高于粗牙螺纹,预紧力也较大,温度较高,振动较大,较为重要的部位可选用细牙螺纹,但也不能一概而论,具体可根据实际情况来选用在压力容器设计中，细牙螺纹一般使用在二类容器上，一般用在固定容器内部组件，但很少使用在人孔等常开启零件上。

粗牙螺纹使用比较广。

实际中尽量减少细牙螺纹，可以适当增大螺栓直径。

主要原因是公差的问题。

细牙用于受力大的时候，但细牙操作时，得去除扣里的毛刺一类的，不然极易咬死，安装不便看使用的场所来定，有的要求低的地方尽量用粗牙，因为其加工精度低。

公制、美制和英制螺纹区别NPT，PT，G 都是管螺纹．1 NPT 是National (American) Pipe Thread 的缩写，属於美国标准的60 度锥管螺纹，用於北美地区．2 GB/T12716-1991 PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度规定为1:16．3 GB/T7306-2000 G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等於8分，1/4 吋就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc ------------------------------------------------------ 公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸螺纹种类依螺纹用途不同可分为：1.国际公制标准螺纹(International Metric Thread System)：我国国家标准CNS 采用之螺纹。

牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60 度，规格以M 表示。

公制螺纹可分粗牙及细牙二种。

表示法如M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

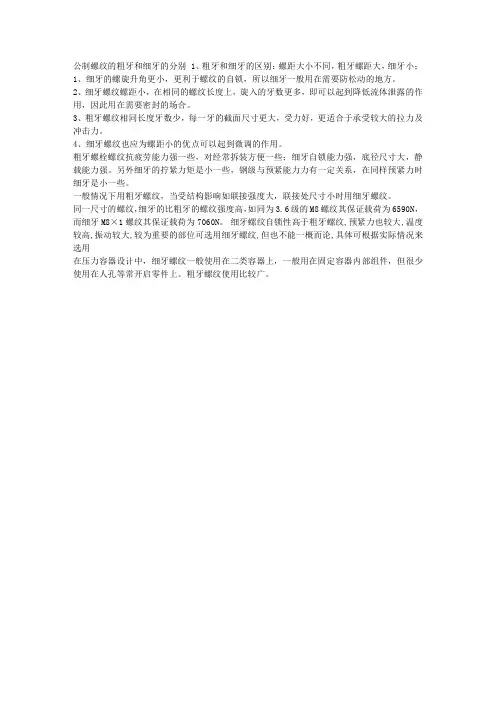

公制螺纹的粗牙和细牙的分别 1、粗牙和细牙的区别：螺距大小不同，粗牙螺距大，细牙小；
1、细牙的螺旋升角更小，更利于螺纹的自锁，所以细牙一般用在需要防松动的地方。

2、细牙螺纹螺距小，在相同的螺纹长度上，旋入的牙数更多，即可以起到降低流体泄露的作用，因此用在需要密封的场合。

3、粗牙螺纹相同长度牙数少，每一牙的截面尺寸更大，受力好，更适合于承受较大的拉力及冲击力。

4、细牙螺纹也应为螺距小的优点可以起到微调的作用。

粗牙螺栓螺纹抗疲劳能力强一些，对经常拆装方便一些；细牙自锁能力强，底径尺寸大，静载能力强。

另外细牙的拧紧力矩是小一些，钢级与预紧能力力有一定关系，在同样预紧力时细牙是小一些。

一般情况下用粗牙螺纹，当受结构影响如联接强度大，联接处尺寸小时用细牙螺纹。

同一尺寸的螺纹，细牙的比粗牙的螺纹强度高，如同为3.6级的M8螺纹其保证载荷为6590N，而细牙M8×1螺纹其保证载荷为7060N。

细牙螺纹自锁性高于粗牙螺纹,预紧力也较大,温度较高,振动较大,较为重要的部位可选用细牙螺纹,但也不能一概而论,具体可根据实际情况来选用
在压力容器设计中，细牙螺纹一般使用在二类容器上，一般用在固定容器内部组件，但很少使用在人孔等常开启零件上。

粗牙螺纹使用比较广。

史上最全螺纹分类讲解！一、NPT是一般用途的美国标准锥管螺纹，牙型角为60°PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

PF牙是管用平行螺纹。

G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹，G是管螺纹的统称(Guan)，55、60度的划分属于功能性的ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

1、英寸制统一螺纹在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

标注方法：螺纹直径—每英寸牙数系列代号—精度等级示例：粗牙系列3/8—16UNC—2A细牙系列3/8—24UNF—2A特细牙系列3/8—32UNFF—2A定螺距系列 3/8—20UN—2A第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。

2 、55°圆柱管螺纹的转化55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表(对照表)中的国外代号转化为我国代号，现将各国的55°圆柱管螺纹代号列于下表。

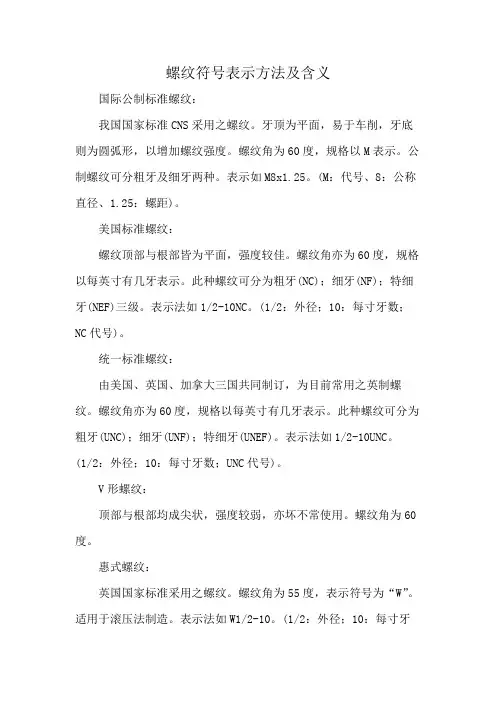

螺纹符号表示方法及含义国际公制标准螺纹：我国国家标准CNS采用之螺纹。

牙顶为平面，易于车削，牙底则为圆弧形，以增加螺纹强度。

螺纹角为60度，规格以M表示。

公制螺纹可分粗牙及细牙两种。

表示如M8x1.25。

(M：代号、8：公称直径、1.25：螺距)。

美国标准螺纹：螺纹顶部与根部皆为平面，强度较佳。

螺纹角亦为60度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(NC)；细牙(NF)；特细牙(NEF)三级。

表示法如1/2-10NC。

(1/2：外径；10：每寸牙数；NC代号)。

统一标准螺纹：由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。

螺纹角亦为60度，规格以每英寸有几牙表示。

此种螺纹可分为粗牙(UNC)；细牙(UNF)；特细牙(UNEF)。

表示法如1/2-10UNC。

(1/2：外径；10：每寸牙数；UNC代号)。

V形螺纹：顶部与根部均成尖状，强度较弱，亦坏不常使用。

螺纹角为60度。

惠式螺纹：英国国家标准采用之螺纹。

螺纹角为55度，表示符号为“W”。

适用于滚压法制造。

表示法如W1/2-10。

(1/2：外径；10：每寸牙数；W代号)。

圆螺纹：为德国DIN所定之标准螺纹。

适用于灯泡、橡皮管之连接。

表示符号为“Rd”。

管用螺纹：为防止泄漏用的螺纹，经常用于气体或液体之管件连结。

螺纹角为55度，可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为“N.P.T.”，其锥度为1：16，即每尺3/4寸。

方螺纹：传动效率大，仅次于滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。

一般用于虎钳之螺杆及起重机之螺纹。

梯形螺纹：又称爱克姆螺纹。

传动效率较方螺纹稍小，但磨损后可用螺帽调整。

公制之螺纹角为30度、英制之螺纹角为29度。

一般用于车床之导螺杆。

表示符号为“Tr”。

锯齿形螺纹：又称斜方螺纹，只适于单方向传动。

如螺旋千斤顶、加压机等。

表示符号为”Bu”。

英制螺纹英制螺纹之大小，通常以螺纹上每寸长度有若干螺纹数表示，简称为「每寸牙数」，恰等于螺距之倒数。

螺纹牙距标准公制美制直径（毫米）牙距（毫米）直径（英寸）牙数（粗/细）每英寸M1.4 0.30 标准0# 80M1.6 0.35 标准1#64 UNCM2 0.40 标准72 UNFM2.5 0.45 标准2#56 UNCM3 0.50 标准64 UNFM4 0.70 标准3#48 UNCM5 0.80 标准56 UNFM6 1.00 标准4#40 UNCM81.25 标准48 UNF1.00 细5#40 UNCM10 1.5 标准44 UNF 1.25 细6#32 UNC 1.00 细40 UNFM12 1.75 标准8#32 UNC1.25 细36 UNF1.5 细10#24 UNCM142.00 标准32 UNF1.5 细12# 24 UNC1.50 细1/4-20 UNCM18 2.50 标准28 UNF 2.00 细5/16-18 UNC 1.50 细24 UNFM20 2.50 标准3/8-16 UNC2.00 细24 UNF1.50 细7/16-14 UNCM22 2.50 标准20 UNF 2.00 细1/2-13 UNC 1.50 细20 UNFM243.00 标准9/16- 12 UNC 18 UNF2.00 细5/8-11 UNCM273.00 标准18 UNF2.00 细3/4-10 UNCM303.50 标准16 UNF2.00 细7/8-9 UNCM333.50 标准14 UNF2.00 细1”8 UNCM364.00 标准12 UNF3.00 细1-1/8- 7 UNC3.00 细1-1/4-7 UNC M45 4.50 标准8 UNFM48 5.00 标准1-3/8-6 UNC 3.00 细8 UNFM52 5.00 标准1-1/2-6 UNC M565.50 标准8 UNF4.00 细1-3/4-5 UNC M60 5.50 标准8 UNF 螺纹牙距表2009-06-12 09:19螺距（P）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。

螺纹牙距标准公制美制直径（毫米）牙距（毫米） 直径（英寸）牙数（粗/细）每英寸M1.4 0.30标准 0#80 M1.6 0.35标准 1# 64UNC M2 0.40标准 72UNF M2.5 0.45标准 2# 56UNC M3 0.50标准 64UNF M4 0.70标准 3# 48UNC M5 0.80标准 56UNF M61.00标准 4# 40UNC M81.25标准 48UNF 1.00细 5# 40UNC M101.5标准 44UNF 1.25细 6# 32UNC 1.00细 40UNF M121.75标准 8# 32UNC 1.25细 36UNF 1.5细 10# 24UNC M142.00标准 32UNF 1.5细 12# 24UNC M162.00标准 28UNF 1.50细 1/4- 20UNC M182.50标准 28UNF 2.00细 5/16- 18UNC 1.50细 24UNF M202.50标准 3/8- 16UNC 2.00细 24UNF 1.50细 7/16- 14UNC M222.50标准 20UNF 2.00细 1/2- 13UNC 1.50细 20UNF M243.00标准 9/16- 12UNC18UNF 2.00细 5/8-11UNC M273.00标准18UNF2.00细 3/4- 10UNC M303.50标准 16UNF 2.00细 7/8- 9UNC M33 3.50标准 14UNF 2.00细 1” 8UNC M364.00标准 12UNF 3.00细 1-1/8- 7UNC M42 4.50标准 8UNF 3.00细 1-1/4- 7UNC M45 4.50标准 8UNF M485.00标准 1-3/8- 6UNC 3.00细 8UNF M52 5.00标准 1-1/2-6UNC M565.50标准 8UNF 4.00细 1-3/4-5UNC M605.50标准8UNF螺纹牙距表2009-06-1209:19螺距（P ）：为相邻牙在中径线上对应两点的轴向距离或相邻牙山或牙谷间的距离。

NPT牙、PT牙、管螺纹的区别NPT牙、PT牙、管螺纹的区别一、NPT牙NPT就是一般用途的美国标准锥管螺纹。

其中N表示National(American)美国国家标准，P表示PIPE 管子，T表示TAPER锥形，牙型角为60°。

这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。

国家标准可查阅GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。

属惠氏螺纹家族。

国家标准可查阅GB/T7306-2000。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。

PF牙是管用平行螺纹。

我必须注意：在做JIS规范中须使用PT牙等等哦！三、其它G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

四、索性再来一些，一次喂到饱1、英寸制统一螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。

公制、美制和英制螺纹标准NPT，PT，G 都是管螺纹．NPT是 National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅 GB/T7306-2000G是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推．G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的 (Rc表示圆锥内螺纹,可以与ZG配合使用)ZG表示锥管螺纹，3/4"表示英寸的标注,就是3/4寸圆锥管螺纹，《五金手册》上有。

准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。

现在的国标规定ZG3/4〃螺纹内径是20毫米。

它的表示方法应该是：ZG3/4〃。

其中（〃）是英寸的代表符号。

一英寸等于25.4毫米。

一英寸等于8英分。

3/4的来历是6/8=3/4。

俗称6分。

同样ZG1/2〃螺纹的管子内径≈15毫米。

俗称4分。

ZG1〃螺纹的管子内径≈25毫米。

俗称1寸。

ZG11/2〃螺纹的管子内径≈32毫米。

俗称1寸半。

锥管螺纹只用于液压系统连接；而管螺纹G3/4〃只用于水管连接。

锥管螺纹与管螺纹极为相似，区别只在锥度上。

英国标准BS84一般用途螺纹BSPT 55度锥管螺纹简称PT牙型角55°B.S.W. 标准惠氏粗牙系列，一般用途圆柱螺纹B.S.F. 标准惠氏细牙系列，一般用途圆柱螺纹Whit.S 附加的惠氏可选择系列，一般用途圆柱螺纹Whit 惠氏牙型的非标准螺纹英国标准管螺纹BSPP 55度管螺纹牙型角55° BSPT英国标准管螺纹美国标准ANSI B1.10一般用途螺纹NPT 60 度锥管螺纹牙型角60°，牙底是平的或圆弧的内、外螺纹。

NPT，PT，G都是管螺纹．NPT 是National （American）Pipe Thread 的縮寫，屬於美国標准的60 度锥管螺纹，用於北美地區．国家標准可查阅GB/T12716-1991PT 是Pipe Thread 的縮寫,是55 度密封圓锥管螺纹，屬惠氏螺紋家族，多用於欧洲及英联邦国家．常用於水及煤气管行业，锥度規定为1:16．国家標准可查阅GB/T7306—2000G 是55 度非螺纹密封管螺纹，屬惠氏螺紋家族．标记为G 代表圓柱螺紋．国家標准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺紋尺寸的直徑，單位是英吋．行內人通常用分來稱呼螺紋尺寸，一吋等於８分，1/4 吋就是２分，如此類推G 好像就是管螺纹的统称（Guan），55，60度的划分属于功能性的，俗称管圆.即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的,老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位, 美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

以常见的三角螺纹为例:公制中主要分为普通螺纹和管螺纹，其中普通螺纹的牙型角=60度，其表示方法为：粗牙（ex. M24）和细牙（ex. M24*1。

5) 管螺纹有四种：1。

普通细牙螺纹：2。

非螺纹密封管螺纹(牙型角=55度，圆柱管壁）3.螺纹密封管螺纹（牙型角=55度,圆锥管壁）4。

60度圆锥管螺纹:这些管螺纹的表示方法怎么写啊?美制和英制的又分为哪几种，其分别又怎么表示呢？凭眼看：英制比公制的牙深,牙距大,牙距计算方式不一样：英制是一吋多少牙！螺纹的角度：公制和美制螺纹都是60度,英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度TR 和TM30度）普通螺纹：公制螺纹M；英制W；美制UNC、UNE、UNEF管螺纹:英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM风嘴螺纹:CTV、TV1/4-20的外径尺寸是1A：0.2367-0。

NPT牙、PT牙、管螺纹的区别一、NPT牙NPT就是一般用途的美国标准锥管螺纹。

其中N表示National(American)美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。

这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。

国家标准可查阅 GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。

多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。

属惠氏螺纹家族。

国家标准可查阅GB/T7306-2000。

英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。

另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE 壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。

PF牙是管用平行螺纹。

我必须注意：在做JIS规范中须使用PT牙等等哦！三、其它G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。

即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位，美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。

公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。

1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。

四、索性再来一些，一次喂到饱1、英寸制统一螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
