2015 高职 注塑模具CAD、CAE 试题7(赛项赛卷)

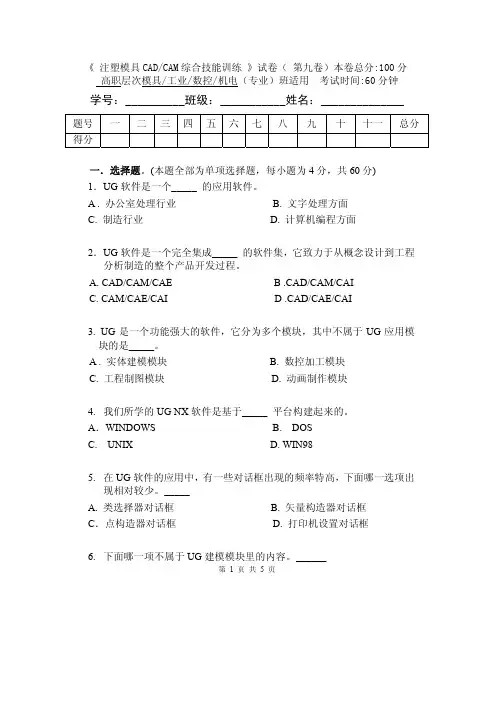

《 注塑模具CAD/CAM综合技能训练 》试卷（ 第九卷）本卷总分:100分 高职层次模具/工业/数控/机电（专业）班适用 考试时间:60分钟学号：__________班级：___________姓名：______________ 题号一二三四五六七八九十十一总分得分一．选择题。

(本题全部为单项选择题，每小题为4分，共60分)1．UG软件是一个_____ 的应用软件。

A . 办公室处理行业 B. 文字处理方面C. 制造行业D. 计算机编程方面2．UG软件是一个完全集成_____ 的软件集，它致力于从概念设计到工程分析制造的整个产品开发过程。

A. CAD/CAM/CAE B .CAD/CAM/CAIC. CAM/CAE/CAI D .CAD/CAE/CAI3. UG是一个功能强大的软件，它分为多个模块，其中不属于UG应用模块的是_____。

A . 实体建模模块 B. 数控加工模块C. 工程制图模块D. 动画制作模块4.我们所学的UG NX软件是基于_____ 平台构建起来的。

A．WINDOWS B. DOSC. UNIXD. WIN985.在UG软件的应用中，有一些对话框出现的频率特高，下面哪一选项出现相对较少。

_____A. 类选择器对话框B. 矢量构造器对话框C．点构造器对话框 D. 打印机设置对话框6.下面哪一项不属于UG建模模块里的内容。

______第 1 页共 5 页A．成型特征 B. 特征操作C. 基本曲线 D. 加视图和注释7.下面哪一项是矢量构造器的作用的._______A. 定大小B.定位置C. 定方向D.定颜色8.模型特征导航器的主要作用是______.A. 记录建模特征,进行编辑修改.B. 记录模型的装配特征.C. 记录模型的加工特征D. 记录模型的工程图特征9.下面哪一项是UG的修剪命令和分割命令不同点______A. 两命令做出的结果不一样B. 两命令操作步骤不一样C. 两命令的选择对象不一样D. 两命令中的对话框不一样10.下面能把一条线经过操作变为实体的命令是______A. 边界平面命令B. 缝合命令C. 拉伸命令D. 特征扫描命令11.UG的建模方法是______A. 显式建模B. 参数化建模C. 基于约束的建模D. 复合建模12.下面关于草图的描述不正确的是______A. 草图是2D的轮廓曲线的集合B. 草图的约束命驱动能力第 2 页共 5 页C. 草图可做一些3D的曲线D. 草图的放置面可以是实是实体的平面13. 在使用UG的旋转命令时，轴和角度是通过哪一种方法定的。

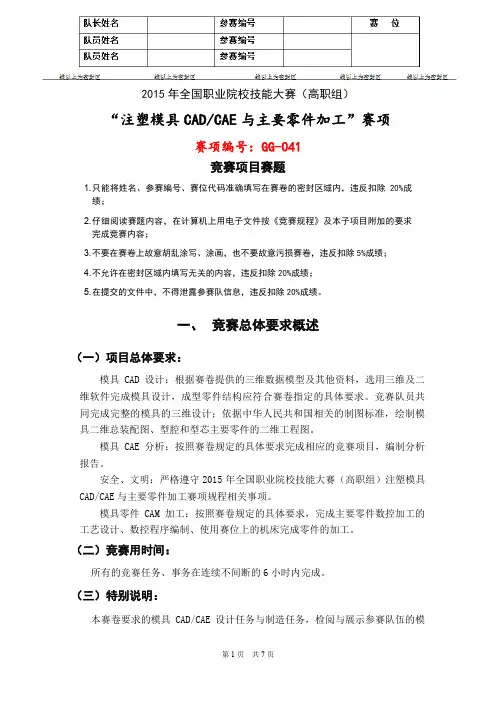

2015年全国职业院校技能大赛（高职组）“注塑模具CAD/CAE与主要零件加工”赛项赛项编号：GG-041竞赛项目赛题1. 只能将姓名、参赛编号、赛位代码准确填写在赛卷的密封区域内，违反扣除20%成绩；2. 仔细阅读赛题内容，在计算机上用电子文件按《竞赛规程》及本子项目附加的要求完成竞赛内容；3. 不要在赛卷上故意胡乱涂写、涂画，也不要故意污损赛卷，违反扣除5%成绩；4. 不允许在密封区域内填写无关的内容，违反扣除20%成绩；5. 在提交的文件中，不得泄露参赛队信息，违反扣除20%成绩。

一、竞赛总体要求概述（一）项目总体要求：模具CAD设计：根据赛卷提供的三维数据模型及其他资料，选用三维及二维软件完成模具设计，成型零件结构应符合赛卷指定的具体要求。

竞赛队员共同完成完整的模具的三维设计；依据中华人民共和国相关的制图标准，绘制模具二维总装配图、型腔和型芯主要零件的二维工程图。

模具CAE分析：按照赛卷规定的具体要求完成相应的竞赛项目，编制分析报告。

安全、文明：严格遵守2015年全国职业院校技能大赛（高职组）注塑模具CAD/CAE与主要零件加工赛项规程相关事项。

模具零件CAM加工：按照赛卷规定的具体要求，完成主要零件数控加工的工艺设计、数控程序编制、使用赛位上的机床完成零件的加工。

（二）竞赛用时间：所有的竞赛任务、事务在连续不间断的6小时内完成。

（三）特别说明：本赛卷要求的模具CAD/CAE设计任务与制造任务，检阅与展示参赛队伍的模具设计与分析技能，检阅与展示参赛队数控机床的操作技能。

赛卷当场启封、当场有效。

赛卷按一队一份分发，竞赛结束后当场收回，不允许参赛选手夹带离开赛场，也不允许参赛选手摘录有关内容。

二、 竞赛项目任务书【任务1：模具CAD设计】某模具公司接到客户塑料制品零件（如图一所示）的模具设计、分析与制造项目订单。

客户提供塑料产品的三维数据（IGS 格式和STP格式）以及制品二维参考图（如图二所示）。

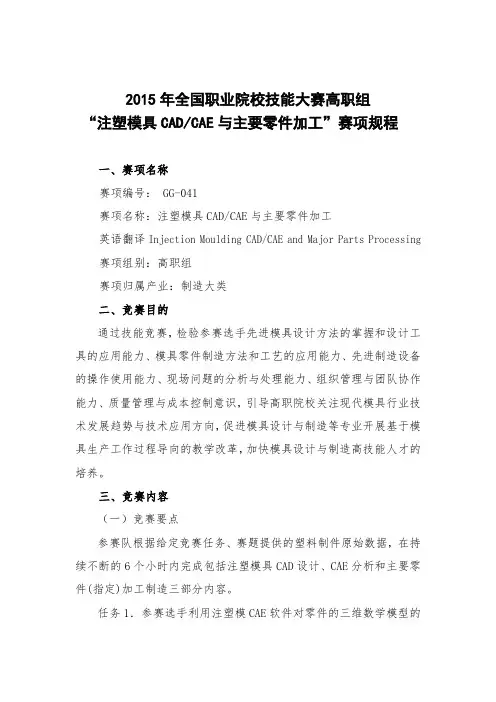

2015年全国职业院校技能大赛高职组“注塑模具CAD/CAE与主要零件加工”赛项规程一、赛项名称赛项编号： GG-041赛项名称：注塑模具CAD/CAE与主要零件加工英语翻译Injection Moulding CAD/CAE and Major Parts Processing 赛项组别：高职组赛项归属产业：制造大类二、竞赛目的通过技能竞赛，检验参赛选手先进模具设计方法的掌握和设计工具的应用能力、模具零件制造方法和工艺的应用能力、先进制造设备的操作使用能力、现场问题的分析与处理能力、组织管理与团队协作能力、质量管理与成本控制意识，引导高职院校关注现代模具行业技术发展趋势与技术应用方向，促进模具设计与制造等专业开展基于模具生产工作过程导向的教学改革，加快模具设计与制造高技能人才的培养。

三、竞赛内容（一）竞赛要点参赛队根据给定竞赛任务、赛题提供的塑料制件原始数据，在持续不断的6个小时内完成包括注塑模具CAD设计、CAE分析和主要零件(指定)加工制造三部分内容。

任务1．参赛选手利用注塑模CAE软件对零件的三维数学模型的成形工艺性进行检查，并做适当的处理。

任务2．根据分析结果确定模具初始方案，在三维模具CAD软件中完成基本设计（包括型腔布局、分型面、浇注系统、冷却系统）。

任务3．应用注塑模CAE软件对浇注及冷却系统设计方案进行分析，根据分析结果对初始设计方案进行评价，然后对初始方案进行优化，生成分析报告。

任务4．根据优化的设计方案改良并细化模具设计模具CAD设计完成的内容：一套完整的模具三维设计；模具的二维装配图和型芯、型腔零件图（包括明细表、标题栏、图框、技术要求等）；利用现场提供软件选择标准模架或者自行设计模架（自行设计者须以书面形式描述设计理由）,并书写模具设计说明书。

任务5．主要零件加工按照竞赛设计任务书，利用现场提供的数控机床等设备加工出赛题指定主要零件，并提交相应的工艺文件、技术文件等，具体工作工艺过程由参赛小组选手自行确定。

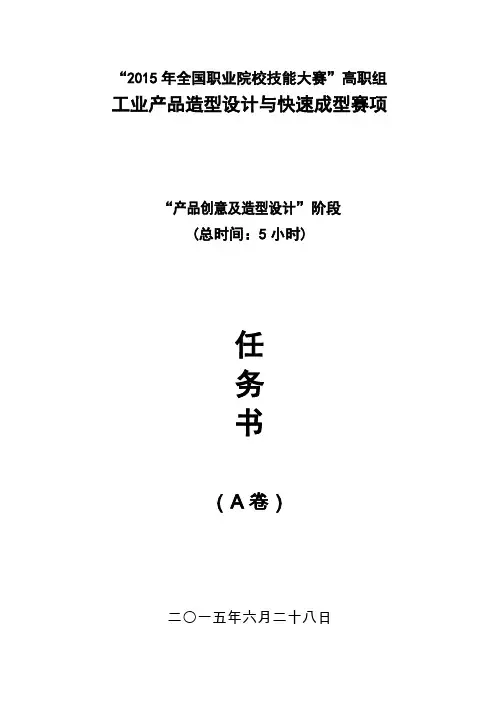

“2015年全国职业院校技能大赛”高职组工业产品造型设计与快速成型赛项“产品创意及造型设计”阶段(总时间：5小时)任务书（A卷）二〇一五年六月二十八日注意事项1、参赛选手在比赛过程中应该遵守相关的规章制度和安全守则，如有违反，则按照相关规定在考试的总成绩中扣除相应分值；2、参赛选手的比赛任务书用参赛证号、组别、场次、工位号标识，不得写有姓名或与身份有关的信息，否则视为作弊，成绩无效。

3、比赛任务书当场启封、当场有效。

比赛任务书按一队一份分发，竞赛结束后当场收回，不允许参赛选手带离赛场，也不允许参赛选手摘录有关内容，否则按违纪处理。

4、各参赛队注意合理分工，选手应相互配合，在规定的比赛时间内完成全部任务，比赛结束时，各选手必须停止操作计算机。

5、请在比赛过程中注意实时保存文件，每10分钟保存一次。

比赛中由于软件或硬件出现问题，最长延迟时间为10分钟。

由于参赛选手操作不当而造成计算机“死机”、“重新启动”、“关闭”等一切问题，责任自负。

6、在提交的电子文档和A3草图上不得出现与选手有关的任何信息或特别记号，否则将视为作弊。

7、若出现恶意破坏赛场比赛用具或影响他人比赛的情况，取消全队竞赛资格。

8、请参赛选手仔细阅读任务书内容和要求，竞赛过程中如有异议，可向现场裁判人员反映，不得扰乱赛场秩序。

9、遵守赛场纪律，尊重考评人员，服从安排。

10、各阶段电子文件保存在一个文件夹中，命名为详见试题要求，文件夹复制到赛场提供的U盘移动存储器中，装入信封封好，选手和裁判共同签字确认。

“产品创意及造型设计”阶段一、任务名称电动卷笔刀创新设计二、原产品概况1、产品名称：电动卷笔刀；2、产品外形最大尺寸（长×宽×高）：120×57×80；3、部件：外壳、防护透明罩、底座、电池盖、削笔刀和电机组件组成如图1所示；4、动力方式：电机传动；5、操作方式：将笔插入上方的圆孔，电动卷笔刀自动开始旋转，削落笔头的木头，笔拿出后自动停止；图1 电动卷笔刀6、产品特点：结构简单，操作方便。

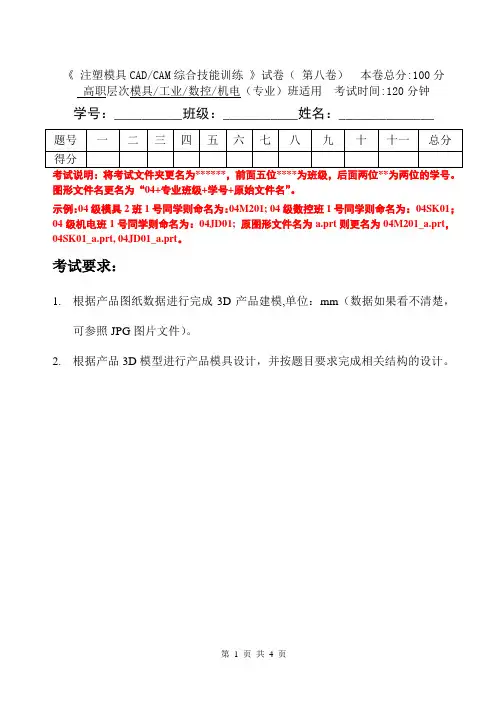

《注塑模具CAD/CAM综合技能训练》试卷（第八卷）本卷总分:100分高职层次模具/工业/数控/机电（专业）班适用考试时间:120分钟学号：__________班级：___________姓名：______________考试说明：将考试文件夹更名为******，前面五位****为班级，后面两位**为两位的学号。

图形文件名更名为“04+专业班级+学号+原始文件名”。

示例：04级模具2班1号同学则命名为：04M201; 04级数控班1号同学则命名为：04SK01；04级机电班1号同学则命名为：04JD01; 原图形文件名为a.prt则更名为04M201_a.prt，04SK01_a.prt, 04JD01_a.prt。

考试要求：1.根据产品图纸数据进行完成3D产品建模,单位：mm（数据如果看不清楚，可参照JPG图片文件）。

2.根据产品3D模型进行产品模具设计，并按题目要求完成相关结构的设计。

一、3D产品建模(30分)1)打开文件B01.prt，按图纸（B01.jpg）要求完成产品三维模型设计；2)简述完成三维模型设计的操作步骤；二、产品模具设计(70分)1)打开部件文件B02.prt；2)完成产品的三维模具的型腔、型芯设计；3)完成模架设计；4)完成顶针，定位环，进料嘴设计；5)完成流道，浇口设计；6)完成模具型芯镶件设计；7)输出模具物料清单；《注塑模具CAD/CAM综合技能训练》试卷（第八卷）本卷总分:100分高职层次模具/工业/数控/机电（专业）班适用考试时间:120分钟试卷评分标准（100%）试卷评分标准细节比例分配：一、产品3D模型设计( 30% )1、图层管理；（5分）2、特征操作及造型应用；（20分）3、简述操作步骤；（5分）4、尺寸错误每处扣1分，扣完为止。

二、产品模具设计( 70% )1、型腔、型芯设计；（40分）2、模架设计；（10分）3、顶针，定位环，进料嘴设计；（10分）4、流道，浇口设计；（5分）5、输出模具物料清单；（5分）6、物料清单中必须有型腔、型芯，每缺一项扣1分，直至第5项的分数全部扣完为止。

塑模模具考试试题及答案一、选择题（每题2分，共20分）1. 塑料模具的主要组成部分不包括以下哪一项？A. 型腔板B. 型芯C. 顶针D. 螺丝2. 在注塑成型过程中，以下哪个因素对产品的精度影响最大？A. 材料选择B. 注塑压力C. 模具温度D. 冷却时间3. 下列哪项不是塑料模具设计时需要考虑的因素？A. 塑料的流动性B. 塑料的收缩率C. 模具的强度D. 操作者的技术水平4. 注塑模具的浇口系统通常不包括以下哪个部件？A. 主浇道B. 分浇道C. 冷料井D. 型腔5. 在模具制造过程中，以下哪种材料通常不用于制作型腔？A. 钢B. 铝C. 铜D. 塑料6. 下列哪一项不是塑料模具的常见问题？A. 翘曲B. 缩水C. 熔接线D. 腐蚀7. 以下哪种冷却方式不属于塑料模具的冷却系统？A. 水冷B. 风冷C. 油冷D. 电冷8. 在塑料模具的顶出系统中，以下哪个部件不是必需的？A. 顶针B. 顶针板C. 弹簧D. 型腔板9. 以下哪种塑料不适合使用热流道系统进行注塑成型？A. ABSB. PCC. POMD. PVC10. 在模具设计中，以下哪种方法不用于提高模具的使用寿命？A. 使用耐磨损材料B. 表面硬化处理C. 减少模具的复杂度D. 增加模具的尺寸二、填空题（每题2分，共20分）11. 塑料模具的型腔数通常由________、________和________共同决定。

12. 注塑机的注射量应该________（大于/小于）模具所需的塑料量。

13. 塑料模具的排气系统的主要作用是________和________。

14. 在模具设计中，冷却管道的布局应________以确保制品的均匀冷却。

15. 塑料模具的分型面选择应尽量避免在制品的________。

16. 热流道系统中的分流板通常由________材料制成。

17. 塑料模具的顶出系统设计应确保制品的________和________。

18. 注塑成型过程中，背压的调整可以影响塑料的________和________。

2015年全国职业院校技能大赛（高职组）“注塑模具CAD/CAE与主要零件加工”赛项赛项编号：GG-041竞赛项目赛题1. 只能将姓名、参赛编号、赛位代码准确填写在赛卷的密封区域内，违反扣除20%成绩；2. 仔细阅读赛题内容，在计算机上用电子文件按《竞赛规程》及本子项目附加的要求完成竞赛内容；3. 不要在赛卷上故意胡乱涂写、涂画，也不要故意污损赛卷，违反扣除5%成绩；4. 不允许在密封区域内填写无关的内容，违反扣除20%成绩；5. 在提交的文件中，不得泄露参赛队信息，违反扣除20%成绩。

一、竞赛总体要求概述（一）项目总体要求：模具CAD设计：根据赛卷提供的三维数据模型及其他资料，选用三维及二维软件完成模具设计，成型零件结构应符合赛卷指定的具体要求。

竞赛队员共同完成完整的模具的三维设计；依据中华人民共和国相关的制图标准，绘制模具二维总装配图、型腔和型芯主要零件的二维工程图。

模具CAE分析：按照赛卷规定的具体要求完成相应的竞赛项目，编制分析报告。

安全、文明：严格遵守2015年全国职业院校技能大赛（高职组）注塑模具CAD/CAE与主要零件加工赛项规程相关事项。

模具零件CAM加工：按照赛卷规定的具体要求，完成主要零件数控加工的工艺设计、数控程序编制、使用赛位上的机床完成零件的加工。

（二）竞赛用时间：所有的竞赛任务、事务在连续不间断的6小时内完成。

（三）特别说明：本赛卷要求的模具CAD/CAE设计任务与制造任务，检阅与展示参赛队伍的模具设计与分析技能，检阅与展示参赛队数控机床的操作技能。

赛卷当场启封、当场有效。

赛卷按一队一份分发，竞赛结束后当场收回，不允许参赛选手夹带离开赛场，也不允许参赛选手摘录有关内容。

二、竞赛项目任务书【任务1：模具CAD设计】某模具公司接到客户塑料制品零件（如图一所示）的模具设计、分析与制造项目订单。

客户提供塑料产品的三维数据（IGS 格式和STP格式）以及制品二维参考图（如图二所示）。

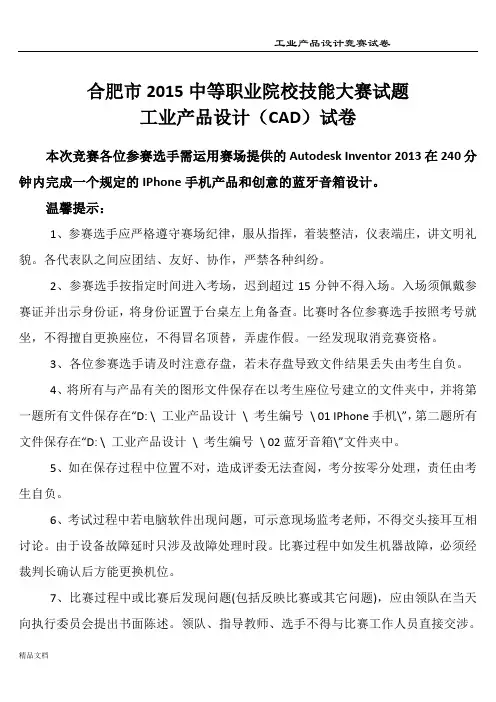

合肥市2015中等职业院校技能大赛试题工业产品设计（CAD）试卷本次竞赛各位参赛选手需运用赛场提供的Autodesk Inventor 2013在240分钟内完成一个规定的IPhone手机产品和创意的蓝牙音箱设计。

温馨提示：1、参赛选手应严格遵守赛场纪律，服从指挥，着装整洁，仪表端庄，讲文明礼貌。

各代表队之间应团结、友好、协作，严禁各种纠纷。

2、参赛选手按指定时间进入考场，迟到超过15分钟不得入场。

入场须佩戴参赛证并出示身份证，将身份证置于台桌左上角备查。

比赛时各位参赛选手按照考号就坐，不得擅自更换座位，不得冒名顶替，弄虚作假。

一经发现取消竞赛资格。

3、各位参赛选手请及时注意存盘，若未存盘导致文件结果丢失由考生自负。

4、将所有与产品有关的图形文件保存在以考生座位号建立的文件夹中，并将第一题所有文件保存在“D: \ 工业产品设计\ 考生编号\ 01 IPhone手机\”，第二题所有文件保存在“D: \ 工业产品设计\ 考生编号\ 02蓝牙音箱\”文件夹中。

5、如在保存过程中位置不对，造成评委无法查阅，考分按零分处理，责任由考生自负。

6、考试过程中若电脑软件出现问题，可示意现场监考老师，不得交头接耳互相讨论。

由于设备故障延时只涉及故障处理时段。

比赛过程中如发生机器故障，必须经裁判长确认后方能更换机位。

7、比赛过程中或比赛后发现问题(包括反映比赛或其它问题)，应由领队在当天向执行委员会提出书面陈述。

领队、指导教师、选手不得与比赛工作人员直接交涉。

精品文档一、基础设计（60分）根据零件图创建零件模型，按照图样要求将零件模型进行装配。

1、按如下所示图纸内容绘制IPhone手机的各零件的三维模型（将其分别保存在考生文件夹下）。

（保存为.ipt、.prt或.dwg格式三维造型零件）2、根据给出的工程视图，创建数字模型，用充足的视图表达清楚其各部分造型，同时对该工程图进行尺寸标注，并将创建的三维零件模型进行三维装配。

注塑模具理论考试题及答案一、选择题（每题2分，共20分）1. 注塑成型过程中，塑料材料在模具中的状态变化顺序是（）。

A. 玻璃态→ 橡胶态→ 玻璃态B. 橡胶态→ 玻璃态→ 橡胶态C. 玻璃态→ 橡胶态→ 流动态→ 玻璃态D. 流动态→ 橡胶态→ 玻璃态2. 以下不属于注塑模具的组成部分的是（）。

A. 动模B. 定模C. 浇口系统D. 冷却系统3. 注塑机的注射系统主要包括（）。

A. 螺杆B. 料筒C. 以上都是D. 以上都不是4. 注塑模具的冷却方式通常包括（）。

A. 空气冷却B. 水冷却C. 油冷却D. 以上都是5. 以下哪项不是注塑模具设计时需要考虑的因素（）。

A. 塑料材料的流动性B. 模具的强度和刚度C. 模具的重量D. 模具的寿命6. 注塑成型中，塑料材料的收缩率主要受哪些因素影响（）。

A. 塑料材料的种类B. 成型温度C. 成型压力D. 以上都是7. 以下哪种塑料材料不适合注塑成型（）。

A. ABSB. PPC. PVCD. 玻璃8. 注塑模具的排气方式主要有（）。

A. 机械排气B. 热排气C. 冷排气D. 以上都是9. 注塑成型中，塑料材料的熔融温度通常由（）决定。

A. 材料的熔点B. 材料的软化点C. 材料的玻璃化温度D. 材料的热变形温度10. 注塑模具的锁模力计算公式为（）。

A. 锁模力 = 投影面积× 注塑压力B. 锁模力 = 投影面积× 保压压力C. 锁模力 = 投影面积× 背压D. 锁模力 = 投影面积× 冷却压力答案：1-5 CADBC 6-10 DDDDA二、填空题（每空2分，共20分）1. 注塑模具的型腔数通常根据产品的________、________和模具的制造成本来确定。

2. 注塑机的注射速度可以通过________来调节，以适应不同塑料材料的成型要求。

3. 注塑模具的浇口系统设计应保证塑料材料能够________地充满型腔。

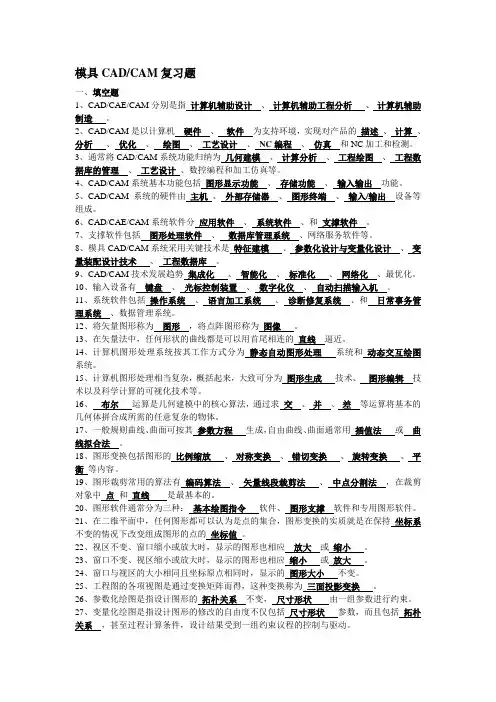

模具CAD/CAM复习题一、填空题1、CAD/CAE/CAM分别是指计算机辅助设计、计算机辅助工程分析、计算机辅助制造。

2、CAD/CAM是以计算机硬件、软件为支持环境，实现对产品的描述、计算、分析、优化、绘图、工艺设计、NC编程、仿真和NC加工和检测。

3、通常将CAD/CAM系统功能归纳为几何建模、计算分析、工程绘图、工程数据库的管理、工艺设计、数控编程和加工仿真等。

4、CAD/CAM系统基本功能包括图形显示功能、存储功能、输入输出功能。

5、CAD/CAM系统的硬件由主机、外部存储器、图形终端、输入/输出设备等组成。

6、CAD/CAE/CAM系统软件分应用软件、系统软件、和支撑软件。

7、支撑软件包括图形处理软件、数据库管理系统、网络服务软件等。

8、模具CAD/CAM系统采用关键技术是特征建模、参数化设计与变量化设计、变量装配设计技术、工程数据库。

9、CAD/CAM技术发展趋势集成化、智能化、标准化、网络化、最优化。

10、输入设备有键盘、光标控制装置、数字化仪、自动扫描输入机。

11、系统软件包括操作系统、语言加工系统、诊断修复系统、和日常事务管理系统、数据管理系统。

12、将矢量图形称为图形，将点阵图形称为图像。

13、在矢量法中，任何形状的曲线都是可以用首尾相连的直线逼近。

14、计算机图形处理系统按其工作方式分为静态自动图形处理系统和动态交互绘图系统。

15、计算机图形处理相当复杂，概括起来，大致可分为图形生成技术、图形编辑技术以及科学计算的可视化技术等。

16、布尔运算是几何建模中的核心算法，通过求交、并、差等运算将基本的几何体拼合成所需的任意复杂的物体。

17、一般规则曲线、曲面可按其参数方程生成，自由曲线、曲面通常用插值法或曲线拟合法。

18、图形变换包括图形的比例缩放、对称变换、错切变换、旋转变换、平衡等内容。

19、图形裁剪常用的算法有编码算法、矢量线段裁剪法、中点分割法，在裁剪对象中点和直线是最基本的。

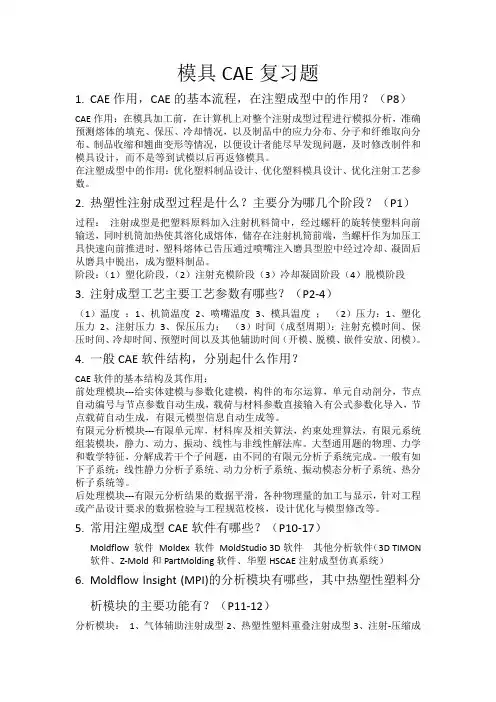

模具CAE复习题1.CAE作用，CAE的基本流程，在注塑成型中的作用？（P8）CAE作用：在模具加工前，在计算机上对整个注射成型过程进行模拟分析，准确预测熔体的填充、保压、冷却情况，以及制品中的应力分布、分子和纤维取向分布、制品收缩和翘曲变形等情况，以便设计者能尽早发现问题，及时修改制件和模具设计，而不是等到试模以后再返修模具。

在注塑成型中的作用：优化塑料制品设计、优化塑料模具设计、优化注射工艺参数。

2.热塑性注射成型过程是什么？主要分为哪几个阶段？（P1）过程：注射成型是把塑料原料加入注射机料筒中，经过螺杆的旋转使塑料向前输送，同时机筒加热使其溶化成熔体，储存在注射机筒前端，当螺杆作为加压工具快速向前推进时，塑料熔体已告压通过喷嘴注入磨具型腔中经过冷却、凝固后从磨具中脱出，成为塑料制品。

阶段：（1）塑化阶段，（2）注射充模阶段（3）冷却凝固阶段（4）脱模阶段3.注射成型工艺主要工艺参数有哪些？（P2-4）（1）温度：1、机筒温度2、喷嘴温度3、模具温度；（2）压力：1、塑化压力2、注射压力3、保压压力；（3）时间（成型周期）：注射充模时间、保压时间、冷却时间、预塑时间以及其他辅助时间（开模、脱模、嵌件安放、闭模）。

4.一般CAE软件结构，分别起什么作用？CAE软件的基本结构及其作用：前处理模块---给实体建模与参数化建模，构件的布尔运算，单元自动剖分，节点自动编号与节点参数自动生成，载荷与材料参数直接输入有公式参数化导入，节点载荷自动生成，有限元模型信息自动生成等。

有限元分析模块---有限单元库，材料库及相关算法，约束处理算法，有限元系统组装模块，静力、动力、振动、线性与非线性解法库。

大型通用题的物理、力学和数学特征，分解成若干个子问题，由不同的有限元分析子系统完成。

一般有如下子系统：线性静力分析子系统、动力分析子系统、振动模态分析子系统、热分析子系统等。

后处理模块---有限元分析结果的数据平滑，各种物理量的加工与显示，针对工程或产品设计要求的数据检验与工程规范校核，设计优化与模型修改等。

职业技能大赛模具工复习题库一、单项选择题1．模具装配图中，BOM表的内容不包括的是(D)。

A、标题栏B、明细表栏C、零件清单D、图框2．在工程图中标注几何公差时，不需要定义基准参照的几何公差是(A)。

A、圆柱度B、垂直度C、平行度D、同心度3．工程图中技术要求的建立是通过(A)方法来进行的。

A、插入B、工具C、编辑D、视图4．若要变更原有特征的属性和参照，应使用(C)。

A、修改B、重新排序C、重定义D、设置注释5．在二维总装配工程图中对明细表重复内容修改的方法是：(C)。

A、双击更改文本B、右键更改属性C、定义报表参数D、定义报表属性6．注射模试模中考虑制件的壁厚薄，调整工艺参数的规律是，壁越薄面积越大，(A)。

A、保压时间越短，采用高速注射B、保压时间越长，采用高速注射C、保压时间越短，采用低速注射D、保压时间越长，采用低速注射7．注塑模主要的组件装配是(C)。

A、模柄的装配B、卸料板组件装配C、型腔和型芯与模板的装配D、顶料组件的装配8．模具交付时不需要向用户提供的资料是(B)。

A、模具设计图纸(含零件图)B、模具制造工艺卡C、试模注塑工艺条件报告D、样品检测报告9．注射模与注射机模板孔是通过(C)元件配合连接的。

A、浇口套B、定位板C、定位圈D、定位块10．试模过程中，注塑模锁模力不足，可能发生(B)缺陷。

A、外形残缺B、溢边C、熔接痕D、气泡11．抛光型腔可以解决(C)问题。

A、塑件裂纹B、塑件翘曲C、脱模困难D、塑件透明度低12．万能角尺的检测范围是(D)。

A、0°～90°B、0°～180°C、0°～270D、0°～320°13．一般模具验收卡应该不包括(B)。

A、检查部位B、检查理由C、检查项目D、检查合理性说明14．模具验收过程的技术要求可以不包括：(B)。

A、制件技术要求B、与用户签定的协议书C、模具零部件技术要求D、模具装配与试模技术要求15．为了保证模具的质量和使用寿命，模具主要零件常采用(D) 方法获得毛坯。

模具制造高级工理论知识试卷 C卷一、判断题(第1~50题. 请将正确答案填入题内括号空白处.每题1分.共50分)1、模具结构的多样性取决于模具零件的复杂程度。

（X）2、数控加工中，M04是程序完成指令。

（X ）3、模具排气槽的设计应位于熔料填充的末端且槽深应小于塑料的最小溢料值，塑件才不会有飞边产生。

（√）4、采用级进模连续冲压位于变形部位上的孔时，应安排在成形工序之后冲出。

（X）5、影响电火花成型加工尺寸精度的一个重要因素是定位精度。

（√）6、在成型a复杂塑件时，为了方便凹模的加工、减小热处理变形和节省模具贵重材料，可把凹模做成组合形式。

（√）7、数控加工中，G81是定位、铰孔指令。

（√）8、在实际的生产当中，有些模具在塑件成型后脱模较困难，甚至无法脱出，这可能是此模具没有设引气装置。

（√）9、对于多个相靠近的小型芯，当采用台阶时，若其台阶部分互相重叠干涉，则可把该部分磨去，将固定板的凹槽做成圆坑或长槽形。

（√）10、斜导柱分型抽芯机构的抽芯距和抽芯力受到模具结构的限制，一般使用于抽芯力及抽芯距不大的场合。

（√）11、在X——Y平面方形自由摆动动作的轨迹模式为LN002。

（√）12、慢走丝线切割电极材料采用的是钼丝，但加工液须用去离子水。

（X）13、在45钢上攻M10的螺纹孔，其底孔直径为8.5。

（√）14、过烧是指材料热处理时加热温度超过了材料的熔点。

（√）15、分流道的表面粗糙度一般为1.6µm即可，这样能使熔融塑料的冷却皮层固定，有利于保温。

（√）16、当塑料流动方向的收缩率与垂直于流动方向的收缩率有差别时，浇口位置的选定对成型制品产生变形没有影响。

（X）17、冲模的工作部分由顶出器、卸料板、凸模、凹模、凸凹模等组成。

（X）18、利用推板推出机构动作均匀可靠，且在塑件上不会留下推出痕迹。

（√）19、液压侧向分型与抽芯机构可用于抽拔力大，抽芯距长的塑件成型，但传动不平稳，成本较高。

2021/6/17 undefined模具CAD/CAM试卷(本卷共分为1大题50小题，作答时间为120分钟，总分100 分，60及格)1、本题共50小题，每小题2分，共100分，在每小题给出的几个选项中，只有一项是符合题目要求的。

(单选题)（）11. 物料需求计划的对象是A. 工作中心B. 物料C. 最终产品D. 关键工作中心答案：B（）12. 交互型CAD系统A. 不需要设计人员干预B. 需要设计人员干预C. 不需要CAM干预D. 需要CAM干预答案：B（）13. 在CAD技术中，缩写形式是IGES的是A. 层次型数据库B. 初始化图形交换系统C. 随机文件D. 产品模型数据交换标准答案：B（）14. 在数控机床CNC系统组成中，核心部分为A. 输入输出设备B. PLCC. CNC装置D. 伺服机构答案：C（）15. CAD技术起源于一种人机对话系统，该系统为（）技术的发展奠定了基础。

A. 交互式图形生成B. 专家系统C. 工程数据库D. 数控机床答案：A（）16. 计算机辅助制造进行的内容有A. 进行过程控制及数控加工B. CADC. 工程分析D. 机床调整答案：A（）17. 在数控加工方面，刀触点是指A. 刀具中心点B. 刀具底端中心点C. 刀具与工件的接触点D. 刀具定位点答案：C（）18. 下述CAD/CAM过程的概念中，属于CAM范畴的是A. 进行过程控制及数控加工B. CADC. 工程分析D. 机床调整答案：A（）19. 在CIMS中，物料需求计划简称为A. MRPB. MAP1.0C. MRP-ⅡD. MRP-Ⅲ答案：A（）20. 在以下设备中，通常属于输入设备的是A. 显示器B. 数字化仪C. 打印机D. 绘图仪答案：B（）21. 计算机辅助质量管理系统的作用不包括以下A. 质量计划的制订B. 质量信息采集与处理C. 质量评价与控制D. 质量保证答案：D（）22. 在欧拉公式V－E＋F－L＝2（B－G）中，V表示A. 顶点数B. 内环数C. 边数D. 不相连物体个数答案：A（）23. CAPP是根据产品的（）进行产品加工方法和制造过程的设计。

2012-2013学年CAD/CAM模具设计
竞赛试卷
专业：姓名：学号：
运用Pro/EngineerWildfire软件完成下列塑料产品零件的建模与模具设计。

评分标准：
1.Pro/E产品零件3D建模(35分)：模型结构每错1处扣5分；模型的体积不符合要求者扣
15分。

2.Pro/EMoldDesign模具设计(65分)。

1）工作目录、绝对精度、收缩率0.6%的设置分别为5分。

2）创建的分型面不合理扣10分。

3）模具元件10分、塑模5分、模拟开模5分。

4）本产品采用一模两腔布局10分，设计浇注系统10分，冷却系统均不作要求。

5）毛坯尺寸根据布局结构进行合理设置5分。

6）本产品若采用一模一腔进行模具设计扣20分。

2015年下半年江苏省注塑模具钳工考试题本卷共分为1大题50小题，作答时间为180分钟，总分100分，60分及格。

一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、适用于大批量多条板料的剪切，用__设备。

A．机械式剪板机B．液压剪板机C．多条板料剪板机D．振动剪床2、He was seriously injured in a ear accident, which was （）to faulty brakes. A．attributedB．contributedC．blamedD．applied3、工件弯曲后__长度不变。

A．外层材料B．中间材料C．中性层材料D．内层材料4、加工45钢零件上的孔φ30mm，公差等级为IT9，粗糙度为Rα3.2μm，其最佳加工方法为__。

A．钻—铰B．钻—拉C．钻—扩D．钻—镗5、台虎钳用来夹持__。

A．锉刀B．钻头C．工件D．锯条6、当配合过盈量较大时，可以采用__方法压入轴承。

A．套筒压入B．铜棒对称敲入C．压力机械压入D．利用温差7、液压系统中的执行部分是指__。

A．液压泵B．液压缸C．各种控制阀D．轴箱、输出油管道等8、单个圆柱齿轮的画法是在垂直于齿轮轴线方向的视图上不必剖开，而将齿根圆用__绘制。

A．粗实线B．细实线C．细点划线D．波浪线9、同时能承受径向力和轴向力的轴承是__。

A．向心轴承B．推力轴承C．向心推力轴承D．滚针轴承10、锯路有交叉形还有__。

A．波浪形B．八字形C．鱼鳞形D．螺旋形11、液压传动的工作介质是具有一定压力的__。

A．气体B．液体C．机械能D．电能12、一对互相啮合的标准直齿圆柱齿轮，其中心距为。

（）A.2πd1d2B.d1d2/2C.md1d2/2D.2d1d213、精密量具有不正常现象时，应__。

A．自己修理B．及时送交计量修理C．继续使用D．可以使用14、液压缸在液压系统中代表__。

注塑模具模拟试卷答案(100题)一、单选题（每小题1分）1.下面不属于注射成形过程的是（ A ）。

A.氮化过程B.塑化过程C.充模过程D.脱模过程2.塑胶注射模中，凹模通常在模具的（ A ）。

A.定模部分B.动模部分C.顶出部分D.浇注部分3.在定模座板上安装定位圈，主要是为了（B）。

A.方便浇口套定位B.方便安装模具，使注塑机喷嘴与主浇口套对准C.防止模具从注塑料机上落下D.增加模板的强度与刚度4.注塑模的定模部分安装在卧式注塑机的（ A ）上。

A．固定座板 B．移动座板 C．尾座板 D．顶出板5.注塑模的动模部分安装在卧式注塑机的（ D ）上。

A．固定座板 B．移动座板 C．尾座板 D．顶出板6.注塑模的顶出机构在模具的（ B ）。

A．定模部分 ( B)．动模部分 D．浇注部分 D．冷却部分7.模具用弹簧中的蓝弹簧是指（ B ）弹簧。

A . 轻小负荷 B.轻负荷 C. 中负荷 D. 重负荷。

8.ABS塑料在生产中常用的平均收缩率是（ A ）。

A．0.5% B．0.8% ( D．)．1.0% D．1.2%9.三板式注塑模具常用（ B ）进料。

A．侧浇口 B．点浇口 C．潜伏浇口 D．环形浇口10.下列说法不正确的是（ A）。

A. 大水口模架比细水口模架多一块刮料板B. 大水口模架常采用侧浇口进料C. 细水口模架常采用点浇口进料D. 细水口模架有两个分模面11.导柱导套在模具中的主要作用是（ C ）并承一定侧压力。

A.导向 B．定位 C．导向和定位 D.合模12.调节注塑机顶杆顶出距离时应使模具上顶出板与动模板之间间隙（ C）㎜。

A．0 B．<5 C．≧5 D. 任意13.型腔布置和浇口开设部位应（ B ）。

A．完全对称 B．力求对称 C．不必对称 D.接近对称14.浇注系统流道（ A ）。

A．应尽可能短 B．应尽可能长 C．长短都没关系 D.至少大于60mm15.浇口套进料口球面凹坑半径应比注塑机喷嘴球头半径（ A ）。

塑料模具设计知识试题及答案塑料模具设计知识试题及答案无论在学习或是工作中，我们都不可避免地会接触到试题，借助试题可以对一个人进行全方位的考核。

你知道什么样的试题才是好试题吗？下面是小编收集整理的塑料模具设计知识试题及答案，仅供参考，大家一起来看看吧。

一、判断题（共15题。

将判断结果填进答题卡中，正确的填“√”，错误的填“×”。

每题2分，满分30分。

）1、我国国标规定，细实线的宽度约为粗实线的一半。

2、注塑模胚的材料通常为中碳钢。

3、对于PA和PMMA来说，都可以采用潜伏式浇口。

4、潜伏式浇口和点浇口都是可以自动脱落的进浇方式。

5、在精密模具设计中，与模具开模方向垂直的分型面是可以接受的。

6、模具冷却的目的是快速降低塑料熔体的温度，使之尽快凝固以便顶出。

7、薄壁制品发生缺料时，应该首先进步注射压力。

8、三大高分子材料是塑料、橡胶、化学纤维。

9、为了使嵌件与塑件牢固地连接在一起，嵌件的表面应具有止动的部分，以防嵌件移动。

10、为便于塑料件脱模，应使塑件在开模时尽可能留在定模一侧。

11、为了避免滑块和顶杆发生干涉，滑块必须先于顶杆回位。

12、注塑模具CAD是指技术人员以计算机为工具，对塑料模具进行绘图、分析计算和编写技术文件等设计活动的统称。

13、A3钢属于优质碳素结构钢，45＃钢属于普通碳素钢。

14、成型磨削工件外圆弧时，砂轮必须也加工成外圆弧。

15、数控机床按控制方式不同可分为：开环控制系统、闭环控制系统、半闭环控制系统。

二、单项选择题（共20题。

选择正确的答案，并将答案填进答题卡。

每题2分，满分40分。

）1、标注直径为50mm的球面，正确的是。

A、φ50B、Sφ50C、R50D、SR502、一般地，抽芯滑块的动作来自。

A、液压系统B、气压系统C、开模动力D、以上皆是3、为使塑料制品上呈现正凹字样，模具相应位置应该加工字样。

A、正凹B、正凸C、反凹D、反凸4、以下哪种因素对塑料制品的烧焦影响最大？A、注塑压力B、注塑速度C、注塑温度D、模具温度5、通常情况下，使用机械手取生产品，以下哪种说法是不恰当的？A、可以进步生产效率B、可以进步制品质量C、可以缩短注塑周期D、可以缩短冷却时间6、下列塑料材料，不适合使用三板模（小水口）的是。
