C20片石砼挡土墙左侧衡重式挡土墙施工方案施工方案

衡重式挡土墙施工方案1. 简介衡重式挡土墙是一种用于支撑土壤并防止地质滑坡的结构，通常用于土地平整、道路修建、拓宽和挖掘建设等工程项目中。

本文将介绍衡重式挡土墙的施工方案，包括施工前准备、工程材料和设备、施工步骤和注意事项等。

2. 施工前准备在施工衡重式挡土墙之前，需要进行以下准备工作：•设计方案：根据工程要求，进行衡重式挡土墙的设计。

设计方案应包括墙体的高度、长度和具体材料要求等。

•测量和标定：根据设计方案，对施工现场进行测量和标定，确定墙体的位置和尺寸。

•准备土地：清理施工现场，将不需要的物体移除，并确保施工现场平整。

•安全措施：制定并执行施工现场的安全措施，包括设置警示标志和栏杆，为工人提供适当的安全装备等。

3. 工程材料和设备在衡重式挡土墙的施工过程中，需要以下材料和设备：•材料：石块、砖块、混凝土、护坡板等。

•设备：挖掘机、推土机、搅拌机、输送机等。

4. 施工步骤衡重式挡土墙的施工步骤如下：步骤1：挖掘基坑使用挖掘机挖掘墙体的基坑，根据设计深度和宽度挖掘，确保基坑底部均匀平整。

步骤2：安装基础在基坑底部铺设一层混凝土作为基础，在混凝土凝固之前，按照设计要求固定预埋钢筋。

步骤3：砌筑墙体使用石块、砖块或混凝土块砌筑墙体。

根据设计要求，逐层砌筑，保证墙体的稳固性和均匀性。

步骤4：加固和填充在砌筑完成后，使用护坡板固定墙体，并将土壤填充至墙体后侧，将墙体与土壤紧密连接，增强挡土墙的稳定性。

步骤5：测试和监测在施工完成后，进行挡土墙的测试和监测工作。

测试墙体的稳定性和承载能力，并进行必要的修整和加固工作。

5. 注意事项在衡重式挡土墙施工过程中，需要注意以下事项：•安全：确保施工现场的安全，为工人提供必要的安全装备，并执行全面的安全措施。

•质量控制：严格按照设计方案执行施工工作，检验和控制材料和设备的质量。

•环境保护：在施工过程中，采取措施保护环境，防止土壤和水源的污染。

•监测和维护：定期监测和维护挡土墙的稳定性，修整和加固破损的部分，确保挡土墙的长期使用。

衡重式挡土墙施工方案衡重式挡土墙施工方案衡重式挡土墙施工工艺基本流程，基本情况如下：衡重式挡土墙施工工序：准备工作——测量放样——挖基——动力触探——地基加固（软弱地基）——验收——基础放样——砌筑基础——墙身放样——基础回填——墙体砌筑及淡水管设置——墙背过滤层设置及回填土——勾缝——验收。

衡重式挡土墙施工工艺准备工作：（一）施工准备1、熟悉招、投标文件，设计文件和有关规范。

2、勘察现场，修建施工临时设施，安装调试搅拌机，做好材料的储存和堆放，做好开工前的试验检测工作。

3、开工前，向监理工程师上报施工组织方案和开工报告，并严格按监理工程师批准后方案施工。

（二）材料准备石料：采用质地坚硬、均匀、不易风化的片石，片石中部厚度不应小于15cm，极限抗压强度不低于30Mpa。

砂浆：（1）砌筑砂浆类别、标号符合设计规定，砂浆标号为7.07×7.07×7.07cm3试件养护28天的抗压强度（单位为Mpa）。

（2）砂浆中所用水泥、砂、水等材料质量标准要符合砼工程相应材料质量标准。

砂应用中粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采用细砂。

（3）砂浆的配合比由试验确定，可采用质量比或体积比。

（三）测量施工前，用全站仪放出基础开挖的大样，并用水准仪测量基坑开挖处的地面标高，基坑开挖到位后再放出基础的准确位置，待基础砌筑到位后放出墙身的位置。

并及时测量，控制墙身顶面的标高。

（四）挖基和排水施工前，根据测量放出的基础开挖边线，开挖边线要根据基础的开挖深度和土质情况确定放坡系数。

基础采用挖掘机进行开挖至离设计标高20—30cm，后改用人工进行清槽。

清槽后，用触探法进行地基承载力的检测。

检测合格后，迅速进行下一步工序施工，避免基底长时间暴露。

基坑大小要满足基础施工要求，在渗水时，根据基坑、排水设计和基础设计所需基坑大小而定，一般要比设计平面尺寸各边增宽50~100cm。

挖基时，根据水深和渗水量大小，配备足够的抽水设备，抽干水，要在无水状态下挖基。

衡重式挡土墙施工方案1. 引言衡重式挡土墙是一种常见的地质工程结构，用于支撑土方并防止崩塌。

本文将介绍衡重式挡土墙的施工方案，包括施工前准备、施工步骤、施工材料和质量控制等内容，以帮助施工人员进行规范的施工。

2. 施工前准备在施工前，需要进行以下准备工作：2.1 设计方案审查施工人员应仔细审查衡重式挡土墙的设计方案，包括挡土墙的尺寸、对土的支撑力要求等。

如发现设计方案存在问题，应及时与设计人员进行沟通并进行修改。

2.2 土质勘测施工前应对挡土墙所在区域的土质进行勘测，了解土体的性质、水分含量等信息，以便制定合理的施工方案。

2.3 施工设备准备根据设计方案的要求，准备好所需的施工设备，例如挖掘机、起重机、测量仪器等。

2.4 施工人员培训组织施工人员进行相关的培训，包括挡土墙施工的基本知识、操作规范等，以保证施工过程的安全和质量。

3. 施工步骤衡重式挡土墙的施工步骤通常包括以下几个阶段：3.1 土方开挖根据设计方案的要求，使用挖掘机将挡土墙所在区域的土方开挖至规定的深度。

开挖过程中，应注意防止土方坍塌，采取必要的支护措施。

3.2 土体处理对开挖出的土体进行分类、分级、清理等处理，以保证施工使用的土体质量。

3.3 挡土墙基础施工在土方开挖完毕后，根据设计方案要求，进行挡土墙基础的施工。

施工方式可以采用钢筋混凝土梁、钢板桩等形式。

3.4 墙体砌筑挡土墙的墙体可以采用砌块、预制板、混凝土等材料进行砌筑。

砌筑过程中应注意墙体的垂直度和水平度，及时进行调整和修正。

3.5 浇筑悬臂砼及添加振捣挡土墙的顶部可以采用悬臂砼浇筑技术，增加墙体的稳定性。

同时，在浇筑过程中，应进行振捣处理，以提高混凝土的密实性。

3.6 土方回填挡土墙砌筑完成后，进行土方回填工作。

回填土应按照设计方案的要求进行，分层回填、夯实等。

3.7 墙面修整对挡土墙的墙面进行修整，使其符合设计要求。

4. 施工材料衡重式挡土墙的施工材料包括以下几种：•挡土墙基础材料：钢筋混凝土、钢板桩等。

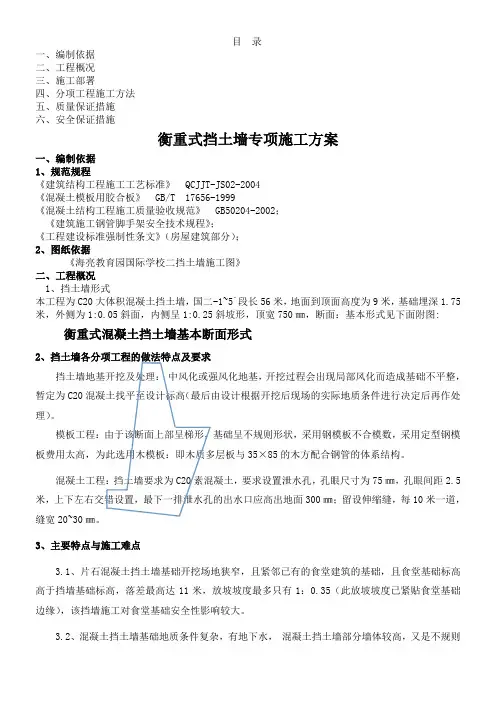

目录一、编制依据二、工程概况三、施工部署四、分项工程施工方法五、质量保证措施六、安全保证措施衡重式挡土墙专项施工方案一、编制依据1、规范规程《建筑结构工程施工工艺标准》QCJJT-JS02-2004《混凝土模板用胶合板》GB/T 17656-1999《混凝土结构工程施工质量验收规范》GB50204-2002；《建筑施工钢管脚手架安全技术规程》；《工程建设标准强制性条文》（房屋建筑部分）；2、图纸依据《海亮教育园国际学校二挡土墙施工图》二、工程概况1、挡土墙形式本工程为C20大体积混凝土挡土墙，国二-1~5`段长56米，地面到顶面高度为9米，基础埋深1.75米，外侧为1:0.05斜面，内侧呈1:0.25斜坡形，顶宽750㎜，断面：基本形式见下面附图:衡重式混凝土挡土墙基本断面形式2、挡土墙各分项工程的做法特点及要求挡土墙地基开挖及处理：.中风化或强风化地基，开挖过程会出现局部风化而造成基础不平整，暂定为C20混凝土找平至设计标高（最后由设计根据开挖后现场的实际地质条件进行决定后再作处理）。

模板工程：由于该断面上部呈梯形，基础呈不规则形状，采用钢模板不合模数，采用定型钢模板费用太高，为此选用木模板：即木质多层板与35×85的木方配合钢管的体系结构。

混凝土工程：挡土墙要求为C20素混凝土，要求设置泄水孔，孔眼尺寸为75㎜，孔眼间距2.5米，上下左右交错设置，最下一排泄水孔的出水口应高出地面300㎜；留设伸缩缝，每10米一道，缝宽20~30㎜。

3、主要特点与施工难点3.1、片石混凝土挡土墙基础开挖场地狭窄，且紧邻已有的食堂建筑的基础，且食堂基础标高高于挡墙基础标高，落差最高达11米，放坡坡度最多只有1：0.35（此放坡坡度已紧贴食堂基础边缘），该挡墙施工对食堂基础安全性影响较大。

3.2、混凝土挡土墙基础地质条件复杂，有地下水，混凝土挡土墙部分墙体较高，又是不规则形状（二面均倾斜），施工操作支模难度较大。

混凝土挡土墙施工方案K1+478～K1+568段左侧片石混凝土挡土墙挡墙混凝土工程1、工程概况本工程主要是挡墙砼工程，桩号从K0+000～K0+899.88和K1+164.88～K1+230，全长965.0米，挡墙定高程235.0米～242.72米。

挡墙采用衡重式挡墙，挡墙基础嵌入中风化基岩最小部位不小于1.5米，沉降缝每10米一道，泄水孔呈梅花型布置，间距2米*2米，高程208以下挡墙基础采用C20砼与基础一同浇筑，高程208米以上采用C20埋石浇筑砼，砼中填埋块石厚度不小于15cm，其填充量不超过砼体积的30%，全段砼工程量约立方米。

2、砼施工程序施工准备→仓面处理→仓面验收→砼浇筑→砼养护3、砼施工准备砼施工准备主要包括拌和站的配置，原材料的选取和砼配合比设计等。

3.1．砼拌和站的配置根据现场地形，并结合工程的时间需要，将砼拌和站集中设置在K0+000～K0+100段回填路堤上，顶面高程为222.3米。

为了满足砼浇筑强度，配备2台JS750双卧轴强制式搅拌机，1台LSY6米螺旋输送机和1台ZL50C轮式装载机，其生产特性如下：3.1.1．拌和站设计能力40立方米每小时。

3.1.2．骨料仓储能力1200立方米。

页脚内容K1+478～K1+568段左侧片石混凝土挡土墙3.1.3．水泥库存容量200吨。

3.1.4．供水量20立方米每小时。

3.1.5．定员30人。

3.1.6．班制为3班制（8小时/班）见拌和站安置图3.2．砼材料的选取3.2.1．水泥：水泥的品种和标号根据施工图纸对各建筑部位的要求，均应符合合同技术条款制定的国家和行业标准，选用武隆山拔尔桑PC32.5水泥，水泥存储采用水泥罐存储。

3.2.2．砼用水：接纳离心式水泵间接从乌江中抽取，在搅拌站邻近224.5米高程处设置蓄水池水量为60立方米的水池，沉淀后备用。

3.2.3．粗细骨料：砼用粗细骨料均在料场上加工出产，搅拌场碎石和中砂分别堆存，严禁相互混杂；XXX选用质地坚硬、洁净、级配优秀的机制砂。

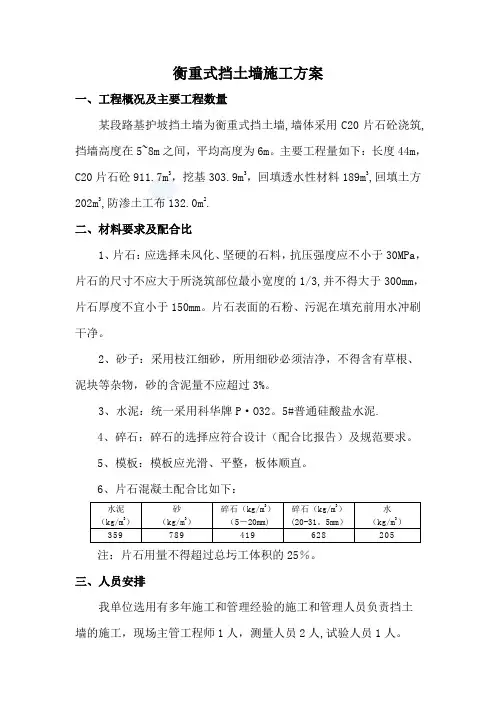

衡重式挡土墙施工方案一、工程概况及主要工程数量某段路基护坡挡土墙为衡重式挡土墙,墙体采用C20片石砼浇筑,挡墙高度在5~8m之间，平均高度为6m。

主要工程量如下：长度44m，C20片石砼911.7m3，挖基303.9m3，回填透水性材料189m3,回填土方202m3,防渗土工布132.0m2.二、材料要求及配合比1、片石：应选择未风化、坚硬的石料，抗压强度应不小于30MPa，片石的尺寸不应大于所浇筑部位最小宽度的1/3,并不得大于300mm，片石厚度不宜小于150mm。

片石表面的石粉、污泥在填充前用水冲刷干净。

2、砂子：采用枝江细砂，所用细砂必须洁净，不得含有草根、泥块等杂物，砂的含泥量不应超过3%。

3、水泥：统一采用科华牌P·O32。

5#普通硅酸盐水泥.4、碎石：碎石的选择应符合设计（配合比报告）及规范要求。

5、模板：模板应光滑、平整，板体顺直。

6、片石混凝土配合比如下：水泥（kg/m3）砂（kg/m3）碎石（kg/m3）（5－20mm)碎石（kg/m3）(20-31。

5mm）水（kg/m3）359 789 419 628 205注：片石用量不得超过总圬工体积的25％。

三、人员安排我单位选用有多年施工和管理经验的施工和管理人员负责挡土墙的施工，现场主管工程师1人，测量人员2人,试验人员1人。

四、机械配置我单位配备了先进的施工机械以满足施工的需要,具体详见设备进场报验单。

五、片石砼挡土墙施工技术要求1．所用的片石、水泥、砂子必须满足规范及设计要求。

2．片石在使用前必须浇水湿润,表面干净.3、挡土墙的位置、标高、形式尺寸和纵坡等依照设计文件进行施工放样,经监理工程师批准后开工。

4、保证模板表面光滑、平整，整体牢固、接缝紧密、板体顺直。

错台控制在5mm范围内.5、砼的振捣要均匀，注意漏振及离析现象。

6、待砼强度达到2。

5MPa，方可拆模。

7、砼实体表面应保证光滑、平整、施工缝整齐美观、无蜂窝、麻面、裂纹等现象。

C20片石混凝土挡土墙施工方案一、工程概述本工程是针对C20强度级别的片石混凝土挡土墙的施工方案。

挡土墙是在基坑开挖或者地质条件不良的地方起到挡土固岩的作用，并且具有一定的装饰效果。

因此在施工过程中，需要充分考虑墙体的结构和材料的选择。

二、施工流程1.基坑开挖：首先需要根据设计要求进行基坑的开挖，同时做好水泥浆的循环使用以增加基坑的稳定性。

2.探地插钢筋：在开挖好的基坑中，根据设计要求和挡土墙的高度，插入合适规格的钢筋，以增加墙体的抗震和抗拉强度。

3.竖立模板：根据设计要求和钢筋的位置，在开挖好的基坑中竖立模板，以保证挡土墙的形状和尺寸准确无误。

4.浇筑混凝土：按照设计要求，配制C20强度的片石混凝土，将其倒入模板中，并利用振动器进行振实，以确保混凝土的质量。

5.整平表面：在混凝土表面设置整平模板，对混凝土表面进行整平处理，以确保墙面的平整和美观。

6.硬化处理：混凝土初凝后，进行硬化处理，即喷水养护，以避免混凝土表面龟裂和强度不足。

7.墙体装饰：挡土墙表面可以根据设计要求进行装饰，可以涂刷防水涂料、贴瓷砖等方式进行装饰，以增加墙体的美观性。

三、施工安全措施1.施工现场设置警示标志，保持通道畅通，防止他人误入施工区域。

2.施工过程中，操作人员要佩戴好安全帽、工作服、安全鞋等个人防护装备，严禁穿拖鞋、裸露上身等操作。

3.施工过程中，要定期检查模板、脚手架的稳定性，保证施工安全。

4.脚手架和模板的搭设要牢固，严禁人员站在模板边上、脚手架上等危险区域操作。

5.搅拌机、振动器等施工设备要经过专业人员检查、维护，确保正常使用。

6.施工过程中，不得锤击模板和钢筋，以免损坏结构。

7.施工现场要保持清洁整齐，确保安全通行。

四、质量控制措施1.施工过程中，严格按照设计要求制作构件，保证墙体的尺寸和强度达到设计要求。

2.对于挡土墙的每一道块石进行块石试压实验，以确保石块的质量。

3.根据设计要求做好混凝土的配制工作，严格控制水灰比，以保证混凝土的强度。

C20片石混凝土挡土墙施工方案一、施工前准备工作1.1施工前的测量与设计在开始施工之前，首先需要进行测量和设计工作。

测量挡土墙的长度、高度和宽度，以及地面的坡度和土壤的类型等参数。

根据这些测量结果进行设计，确定挡土墙的结构和尺寸。

1.2场地清理与准备清理施工现场，移除杂物和堆放在施工区域的物品。

确保施工区域的平整和清洁，以便进行挡土墙的施工工作。

同时，也要对施工现场进行标记和围栏设置，确保安全施工。

二、砌块基础施工2.1基坑开挖和土方整平根据设计要求，开挖基坑，并将开挖土方处理。

在基坑底部铺设一层砂垫层，将其压实并进行整平。

2.2砖石基础的施工在基坑底部铺设一层混凝土垫层，其厚度应满足设计要求。

在混凝土垫层上进行砖石基础的施工，砌块选择符合要求的砌块并按照设计进行砌筑。

砖石基础的高度应满足挡土墙的要求，并保持水平。

在砌块基础上进行检查和修整，确保基础的平整和牢固。

三、钢筋骨架施工3.1钢筋的制作和安装根据挡土墙的设计要求，制作钢筋骨架。

根据设计要求和标准，对钢筋进行切割、弯曲和焊接等加工工作，使其符合设计要求的尺寸和形状。

然后，将钢筋骨架安装在基础上，并使用绑扎线将钢筋固定好。

3.2预埋件和排水管的安装根据设计要求，在挡土墙的钢筋骨架中安装预埋件和排水管。

预埋件的位置和数量应符合设计要求，以便未来安装挡土墙的各个部分。

排水管的位置和坡度应满足土壤排水的需要，确保挡土墙的稳定性和排水性能。

四、混凝土浇筑施工4.1砌块间隙灌浆在砌块之间的间隙中，灌注混凝土浆液。

灌浆应从底部开始，先灌注底部的砌块间隙，然后逐渐向上灌注。

4.2挡土墙的混凝土浇筑在钢筋骨架上进行混凝土的浇筑工作。

混凝土浇筑应进行分层浇筑，每一层高度不宜过高，以免浇筑过程中混凝土塌落或产生空洞。

混凝土浇筑应均匀，同时用振捣器进行振捣，以确保混凝土的牢固和均匀。

4.3混凝土养护混凝土浇筑完成后，应进行养护工作。

在混凝土表面喷水和覆盖养护薄膜，以避免混凝土过早干燥和开裂。

一、编制依据1. 国家相关法律法规、规范标准；2. 项目设计文件、施工图纸；3. 施工组织设计及现场实际情况。

二、工程概况本工程位于XX市XX区，主要建设内容包括挡土墙、排水设施、路基等。

挡土墙采用衡重式结构，墙体采用C20片石砼浇筑，施工区域为K0000-K3395段。

三、施工目标1. 确保工程质量、安全、进度；2. 严格控制成本，提高经济效益；3. 减少对环境的影响，实现绿色施工。

四、施工组织1. 施工准备（1）技术准备：组织施工人员学习项目设计文件、施工图纸及相关规范标准，确保施工人员掌握施工技术。

（2）现场准备：平整场地，设置临时施工道路、材料堆放场、施工便道等。

（3）人员配置：根据工程量、施工难度和工期要求，合理配置施工人员。

（4）材料与设备计划：根据施工方案，编制材料、设备采购计划，确保施工所需材料、设备及时进场。

2. 施工工艺流程（1）测量放线：根据设计图纸，进行测量放线，确定挡土墙位置。

（2）基础开挖：采用人工开挖，保证基础开挖深度及尺寸符合设计要求。

（3）基础处理：对基础进行压实、平整，确保基础承载力满足设计要求。

（4）模板安装：根据设计要求，安装模板，确保模板牢固、平整。

（5）混凝土浇筑：采用C20片石砼浇筑，确保混凝土强度、密实度满足设计要求。

（6）养护：混凝土浇筑完成后，进行养护，确保混凝土强度达到设计要求。

（7）拆除模板：养护期满后，拆除模板，清理施工现场。

3. 施工重点与难点（1）施工重点：基础处理、模板安装、混凝土浇筑、养护等环节。

（2）施工难点：施工场地狭小、施工环境复杂、施工难度大等。

五、施工进度计划根据工程量、施工难度和工期要求，制定施工进度计划，确保工程按期完成。

六、质量保证措施1. 加强施工过程质量控制，严格执行国家相关法律法规、规范标准；2. 建立健全质量保证体系，明确质量责任；3. 对施工材料、设备进行检查，确保符合设计要求；4. 加强施工人员培训，提高施工技能；5. 定期进行质量检查，发现问题及时整改。

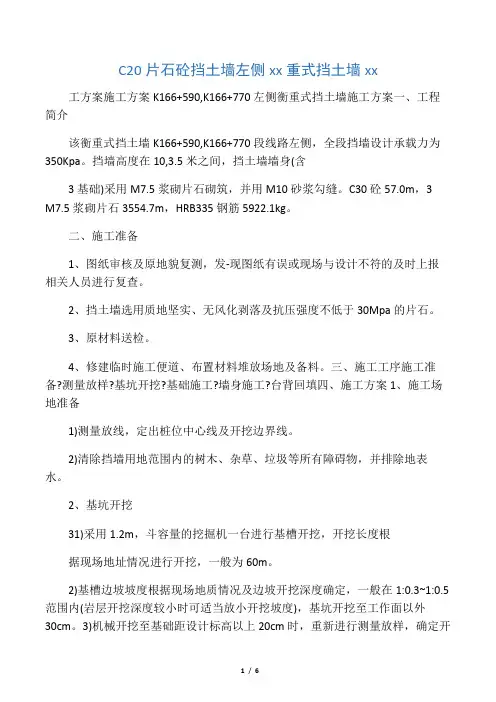

C20片石砼挡土墙左侧xx重式挡土墙xx 工方案施工方案K166+590,K166+770左侧衡重式挡土墙施工方案一、工程简介该衡重式挡土墙K166+590,K166+770段线路左侧，全段挡墙设计承载力为350Kpa。

挡墙高度在10,3.5米之间，挡土墙墙身(含3基础)采用M7.5浆砌片石砌筑，并用M10砂浆勾缝。

C30砼57.0m，3M7.5浆砌片石3554.7m，HRB335钢筋5922.1kg。

二、施工准备1、图纸审核及原地貌复测，发-现图纸有误或现场与设计不符的及时上报相关人员进行复查。

2、挡土墙选用质地坚实、无风化剥落及抗压强度不低于30Mpa的片石。

3、原材料送检。

4、修建临时施工便道、布置材料堆放场地及备料。

三、施工工序施工准备?测量放样?基坑开挖?基础施工?墙身施工?台背回填四、施工方案1、施工场地准备1)测量放线，定出桩位中心线及开挖边界线。

2)清除挡墙用地范围内的树木、杂草、垃圾等所有障碍物，并排除地表水。

2、基坑开挖31)采用1.2m，斗容量的挖掘机一台进行基槽开挖，开挖长度根据现场地址情况进行开挖，一般为60m。

2)基槽边坡坡度根据现场地质情况及边坡开挖深度确定，一般在1:0.3~1:0.5范围内(岩层开挖深度较小时可适当放小开挖坡度)，基坑开挖至工作面以外30cm。

3)机械开挖至基础距设计标高以上20cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，该段设计地基承载力为350kpa。

基底承载力需经驻地实验室检查合格后才能进行下一步施工，基底表面用5cm水泥砂浆封底，并在适当位置设置集水井。

3、浆砌片石基础首先将片石中的风化石，杂质等清理干净，砂必须是经过试验合格的，砂浆拌合采用搅拌机拌合。

砂浆加水量采用搅拌机自动计量器控制水的需用量，砂用磅秤计量。

砌筑前，再次复核各部尺寸，另外测量组将基础顶标高控制桩打在基坑四周，以便砌筑基础时拉线控制基础顶标高。

C20片石混凝土挡土墙施工组织方案一、概述二、准备工作1.施工资料准备：获得相关技术资料，明确施工要求和规范。

2.材料准备：按照设计要求获得所需的混凝土、片石、水泥等材料。

3.施工人员准备：组织施工人员，确保具备相关施工技能和安全意识。

4.施工机械设备准备：获得挖掘机、推土机、搅拌站等所需的施工机械设备。

三、施工方案1.建立挡土墙施工的组织机构和施工队伍。

2.制定施工计划和进度安排，确保施工的顺利进行。

3.确定挡土墙的施工方法和工序，包括挖掘坑底、基础设立、墙体浇筑和排水系统安装等。

4.制定施工质量控制措施，包括原材料的检验和合格验收、现场施工的质量监控等。

5.制定施工安全措施，包括现场安全标志、安全培训和施工现场安全检查等。

四、施工组织1.建立项目施工组织部门，包括施工经理、施工队长和施工监理等。

2.确定岗位责任和分工，明确各个施工岗位的职责和权限。

3.建立施工现场监测和协调机制，及时解决施工中的技术和管理问题。

4.建立施工质量和安全保证制度，确保施工质量和人员安全。

五、施工过程1.挡土墙的挖掘：使用挖掘机根据设计要求进行坑底的挖掘，确保坑底的平整和坡度符合设计要求。

2.基础设立：在挖掘的坑底上建立适当的基础，包括垫层、压实和钢筋网的安装等。

3.墙体浇筑：根据设计要求，在基础上逐层浇筑混凝土，同时进行必要的振捣和养护。

4.排水系统安装：在挡土墙的后方设置排水系统，确保雨水能够顺利排除。

六、施工机械设备1.挖掘机：用于挖掘坑底的土方开挖工作。

2.推土机：用于挖掘机挖掘的土方的平整和倒运。

3.搅拌站：用于生产混凝土，确保混凝土的质量和供应。

七、施工安全1.施工现场设立安全标志，明确施工区域和作业区域。

2.进行施工人员的安全教育和培训，确保施工人员了解安全操作规程。

3.定期进行施工现场安全检查，及时发现和整改存在的安全隐患。

八、总结通过上述施工组织方案的实施，将确保C20片石混凝土挡土墙的施工质量和施工安全。

衡重式挡土墙专项施工方案一、编制依据本方案依据以下规范规程和图纸依据编制：1.《建筑结构工程施工工艺标准》QCJJT-JS02-20042.《混凝土模板用胶合板》GB/T-19993.《混凝土结构工程施工质量验收规范》GB-20024.《建筑施工钢管脚手架安全技术规程》5.《工程建设标准强制性条文》（房屋建筑部分）6.《海亮教育园国际学校二挡土墙施工图》二、工程概况1.挡土墙形式本工程采用C20大体积混凝土挡土墙，国二-1~5段长为56米，高度为9米，基础埋深1.75米，外侧为1:0.05斜面，内侧呈1:0.25斜坡形，顶宽750㎜。

基本断面形式见下图。

2.挡土墙分项工程施工方法挡土墙地基开挖及处理：对于中风化或强风化地基，开挖过程中可能出现局部风化造成基础不平整，暂定采用C20混凝土找平至设计标高，最终处理由设计根据现场实际地质条件决定。

模板工程：由于该断面上部呈梯形，基础呈不规则形状，采用钢模板不合模数，采用定型钢模板费用太高，因此选用木模板，即木质多层板与35×85的木方配合钢管的体系结构。

混凝土工程：挡土墙要求为C20素混凝土，要求设置泄水孔，孔眼尺寸为75㎜，孔眼间距2.5米，上下左右交错设置，最下一排泄水孔的出水口应高出地面300㎜；留设伸缩缝，每10米一道，缝宽20~30㎜。

三、施工部署1.项目组织机构：本工程的操作架采用双排操作架，并且立杆间的纵横向间距均为1200，大小横杆步距为1200.架体外侧设置水平支撑，支撑间距水平间距为1500，步距1200.为保证架体稳定，架体两端设置剪刀撑，每隔三排立杆设一剪刀撑。

立杆下垫通长脚手木板，木板断面尺寸不小于50×100mm，长方向沿径向布置。

靠原边坡的水平支撑均用地锚进行锚固。

施工工艺包括混凝土搅拌、混凝土运输、混凝土浇注与振捣、混凝土表面找平压实和混凝土养护。

挡土墙采用水平分层浇注的方式，浇筑时严格控制分层厚度，按每层500mm进行浇筑振捣，并丢入不超过25%的片石量，达到厚度后进行振捣，密实后再浇筑上层。

衡重式片石混凝土挡土墙工艺及施工方法1、工艺标准⑴挡墙混凝土强度等级采用C20片石混凝土（片石强度等级不低于MU30，片石参量为挡土墙总体积的30%）现场浇筑。

其混凝土的强度要满足设计要求。

⑵挡墙的外观要求其非应力裂缝不得大于0.2mm，各部分的结构尺寸不得小于设计值，基础埋深不小于1m。

⑶挡墙采用多次浇筑，基础和墙身分开浇筑，且连接处混凝土应凿毛，并清洗干净。

⑷挡墙的墙身几何尺寸要符合设计要求。

⑸挡墙内的预留泄水孔横向间距2.0-3.0m，其位置允许的偏差为15mm。

泄水孔出口宜高于地面30cm，并设3%向外倾斜坡度。

⑹挡墙的墙顶标高要满足设计要求，允许偏差为±20mm。

⑺混凝土灌注完毕后，应按有关规定进行养护。

墙背回填应该在挡墙混凝土的强度达到设计强度的75%才能够进行填土。

⑻挡墙混凝土浇注应均质密实、平整无蜂窝麻面无缺损、强度符合设计要求。

⑼挡墙模板加固采用拉筋对拉螺杆，中横向间距不大于600mm联合钢管扣件双重保证措施，保证混凝土在浇注过程中不发生跑模。

⑽施工时挡墙墙高随路线纵坡变化，但基础应保持水平，同时保证外墙面在同一竖直面上。

⑾地基承载力满足设计要求fak≥150kpa。

若达不到设计所要求的地基承载力，应通知监理及设计单位进行地基处理，待达到设计要求方可进行挡土墙施工。

⑿挡土墙的墙体达到设计强度的75%以上时，方可进行墙后填料施工。

墙后必须回填均匀、摊铺平整，填料顶面横坡符合设计要求。

墙后1.0m范围内，不得有大型机械行驶或作业，为防止碰坏墙体，应用小型压实机械碾压，分层厚度不得超过20cm。

2、施工方法⑴由项目部测量人员放线，确定挡土墙准确位置及标高，然后进行基槽开挖，开挖宽度根据基础宽度按照1：1放坡确定。

并由项目部组织人员进行现场收方。

⑵基槽完成后，按基底纵轴线结合横断面放线复验，确认位置、标高无误并经监理确认后，方可进行基槽封闭。

⑶测量放线确定基础尺寸后，进行立模，挡墙基础的施工按跳槽施工，几个作业面可同时施工，为挡墙的墙身施工提供较多的作业面。

C20片石混凝土挡墙施工技术方案1.前期准备工作：a.施工场地勘测：测量场地的土壤、地貌和周围环境条件，确定挡墙的布置和设计。

b.材料准备：准备所需的混凝土、片石、水泥、砂子、钢筋等材料，确保质量符合要求。

c.设备准备：准备施工所需的机械设备，如挖掘机、搅拌机、砼罐车等。

2.地基处理：a.挖掘基坑：根据设计要求，用挖掘机将基坑挖掘到所需的深度和宽度，并清理坑底杂物。

b.填充基床：将砂石料或碎石填充基坑，进行均匀夯实，使其具备一定的承载力和稳定性。

3.钢筋的预埋：a.根据设计要求，在基坑内埋设预埋钢筋，将钢筋固定在基底上，并通过立钢筋与横钢筋的连接使其相互牵引，增强整体结构的稳定性。

4.水泥砂浆底层施工：a.在基坑底部倒入适量的混凝土，铺平并用水泥砂浆涂抹，使之表面平整。

b.铺设第一层片石：将片石按照设计要求逐层铺设在水泥砂浆上，并用水平仪保持其平整度和垂直度。

5.混凝土浇筑：a.混凝土搅拌：按照设计比例将混凝土原材料进行搅拌，确保混凝土均匀、稠度合适。

b.混凝土浇筑：将搅拌好的混凝土均匀地倒入片石的缝隙中，同时用振动器震动，以确保混凝土充实，排除空气。

6.再次铺设片石：a.在第一层混凝土浇筑后，等待混凝土凝固，并进行养护。

b.在混凝土表面涂抹少量水泥砂浆，并逐层铺设片石，并用水平仪保持其平整度和垂直度。

7.挡墙的加固：a.在挡墙的一定高度处，加设钢筋筋条，并与地下预埋的钢筋进行连接，增加挡墙的稳定性和抗震性能。

8.后期收尾工作：a.挡墙的保护：对挡墙进行养护并进行防水、防裂处理。

b.使用修整：将挡墙表面进行修整，使其更加平整、美观。

总结：以上是C20片石混凝土挡墙施工技术方案的主要步骤。

在施工过程中，要严格按照设计要求和施工规范进行操作，确保工程质量和安全。

此外，施工中还需密切配合监理和质检部门的工作，及时解决施工过程中的问题，确保施工进度和质量的达标。

最终完成的C20片石混凝土挡墙将具备耐久、坚固和美观的特点，有效地起到防护和围合作用。

第十一节、挡土墙工程施工方案-C20片石砼（片石含量20%）一、测量放样采用全站仪精确测定挡土墙墙址处路基中心线及基础主轴线、墙顶轴线、挡墙起讫点的横断面，每根轴线应以四个桩点在基线两端延长线上予以固定，并做好保护。

二、场地清理将挡土墙范围内的场地，铲除有机质和树根草丛，挡土墙两端范围适当延长清理；挡土墙内侧边坡应清刷整齐、干净，确保边坡的稳定性；在墙址外围开挖排水沟，做好排水设施。

三、基坑开挖1、开挖前，做好场地临时排水措施，雨天坑内积水随时排干。

基坑开挖采取跳槽式开挖，并由挡墙两头向中间逐段开挖。

基坑挖至设计标高后不得长时间暴露、扰动、浸泡，以免削弱基底承载力。

基坑开挖不得破坏基底土的结构，如有超挖或扰动，应将原土回填，且必须夯实或作换填处理。

挖基弃土采取集中堆放，以不妨碍其它作业和影响坑壁稳定为原则。

四、模板安装1.模板安装片石混凝土挡墙模板采用大块定型钢模板拼装，板面面积不小于2m2,面板厚度不小于5mm安装模板前由测量班放出挡墙位置边线桩。

安装模板时要严格按测量放线操作，以保证挡墙的设计形状、几何尺寸及位置准确。

2.模板内表面要平整光洁，接缝严密防止漏浆，如有部分接缝不严密，可用腻子抹平后用砂轮机打磨平整。

五、基础施工基础开挖成型经自检及监理检验合格后，即可进行基础砼及砂砾垫层的施工。

现浇混凝土基础时，按挡土墙长分段，整段进行一次性浇筑。

砼由拌和站集中拌和，砼罐车运输至现场，吊车配以漏斗送入模板内，振动棒振捣密实。

基础施工完后，应及时将基坑回填夯实，并在表层设坡脚散水。

基础施工要点1、对土质基坑应保持干燥，雨天基坑内积水应随时排除，对受水浸泡的基底土（特别是松淤泥）应全部予以清除，并换以好土回填或以碎石夯填至设计标高。

2、对路堤挡墙，基趾部埋入深度和襟边距离应同时符合设计要求。

3、采用倾斜地基时，应按设计倾斜开挖基坑，禁止用填补法筑成斜面。

4、在岩体破碎或土质松软，有水地段，宜分段集中施工。

C20片石混凝土挡土墙施工方案一、工程概况1.1工程简介本项目为C20片石混凝土挡土墙施工，位于我国某地一处山体滑坡治理工程现场。

挡土墙全长约500米，高度6米，主要目的是防止山体滑坡，保障下方道路和居民的安全。

1.2工程难点1.地形复杂，施工难度大；2.施工期间需确保道路畅通；3.阴雨天气较多，对施工进度和材料存放有影响；4.工期紧张，任务重。

二、施工准备2.1施工材料1.C20片石混凝土；2.钢筋、水泥、砂、石子等；3.模板、脚手架等施工辅助材料。

2.2施工设备1.混凝土搅拌机；2.振捣棒；3.起重机械；4.水泵等。

2.3施工人员1.施工队伍：由具有丰富经验的工程师、技术人员和施工人员组成；2.安全人员：负责现场安全监督和事故处理；3.质量人员：负责现场质量监督和检查。

三、施工方法3.1施工顺序1.清理施工现场，平整场地；2.测量放样，确定挡土墙位置；3.基础处理，挖槽、垫层、基础混凝土浇筑；4.模板安装，钢筋绑扎；5.混凝土浇筑；6.模板拆除，养护；7.质量验收。

3.2施工细节1.清理施工现场：将现场杂草、垃圾清理干净，确保施工现场整洁；2.测量放样：根据设计图纸，确定挡土墙位置，进行测量放样；3.基础处理：挖槽、垫层、基础混凝土浇筑，确保基础牢固；4.模板安装：按照设计图纸，安装模板，确保模板平整、垂直；5.钢筋绑扎：根据设计要求，绑扎钢筋，确保钢筋间距、直径符合要求；6.混凝土浇筑：采用混凝土搅拌机进行搅拌，振捣棒进行振捣，确保混凝土密实；7.模板拆除：混凝土达到一定强度后，拆除模板，进行养护；8.养护：采用湿养护法，确保混凝土质量；9.质量验收：按照验收标准，对挡土墙进行质量检查。

四、施工安全措施4.1安全培训1.对施工人员进行安全培训，提高安全意识；2.培训内容包括：安全知识、操作规程、事故案例分析等。

4.2安全防护1.施工现场设置安全警示标志；2.施工人员佩戴安全帽、安全带等防护用品；3.设备操作人员持证上岗；4.定期检查施工现场，发现问题及时整改。

衡重式挡土墙施工方案衡重式挡土墙施工方案一、施工前的准备工作1. 建立工地临时围栏，确保施工现场安全。

2. 清理施工区域，清除杂物和障碍物，确保施工区域平整。

3. 进行现场勘测和测量，确定施工方案和挡土墙的尺寸。

4. 准备施工所需的材料和设备，包括挡土墙石块、钢筋、水泥、砂、砖、混凝土搅拌机等。

二、挡土墙基础的施工1. 根据设计图纸要求，在挡土墙的基线上挖掘基坑，基坑的深度和宽度根据设计要求确定，并确保基坑底部水平。

2. 在基坑底部铺设一层压实的砂石床，用来增加基础的稳定性。

3. 根据设计要求，设置基础钢筋，包括纵向和横向钢筋，使用焊接或绑扎方式固定。

4. 在基础上浇注混凝土，确保整个基础结构牢固。

三、挡土墙体的施工1. 挡土墙体需要根据设计要求进行分层施工，每一层施工前都要进行测量和检查。

2. 根据设计要求，在每一层挡土墙的顶部和底部设置水泥横梁或水平钢筋，以增加挡土墙的整体稳定性。

3. 挡土墙体使用石块砌筑，石块之间需要用水泥砂浆进行填充和固定，确保整个挡土墙的牢固性。

4. 在挡土墙的背面设置排水设施，以减少土壤的压力和改善排水效果。

四、挡土墙的加固与保护1. 对挡土墙进行定期检查和维护，及时发现和修复可能存在的损坏和裂缝。

2. 在挡土墙的上部设置护栏或防护网，以防止人员误入或坠落。

3. 在挡土墙的水平面上种植草坪或植被，以增强挡土墙的美观性和生态性能。

综上所述，衡重式挡土墙施工方案包括施工前的准备工作、挡土墙基础的施工、挡土墙体的施工以及挡土墙的加固与保护。

通过严格执行施工方案和设计要求，可以确保挡土墙的稳定性和耐久性，同时提高工程质量和安全性。
