外架与安全防护篇(汪海华)
- 格式：ppt
- 大小：104.53 MB
- 文档页数：38
下载文档原格式
合集下载
外脚手架安全系统专项施工方案设计(专家论证,修改稿子)

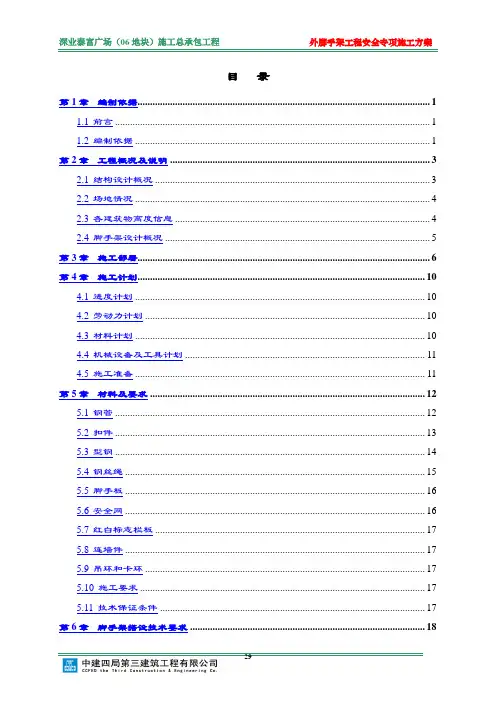

目录第1章编制依据 (1)1.1 前言 (1)1.2 编制依据 (1)第2章工程概况及说明 (3)2.1 结构设计概况 (3)2.2 场地情况 (4)2.3 各建筑物高度信息 (4)2.4 脚手架设计概况 (5)第3章施工部署 (6)第4章施工计划 (10)4.1 进度计划 (10)4.2 劳动力计划 (10)4.3 材料计划 (10)4.4 机械设备及工具计划 (11)4.5 施工准备 (11)第5章材料及要求 (12)5.1 钢管 (12)5.2 扣件 (13)5.3 型钢 (14)5.4 钢丝绳 (15)5.5 脚手板 (16)5.6 安全网 (16)5.7 红白标志栏板 (17)5.8 连墙件 (17)5.9 吊环和卡环 (17)5.10 施工要求 (17)5.11 技术保证条件 (17)第6章脚手架搭设技术要求 (18)296.2 整个工艺流程图 (19)6.3 落地架搭设流程 (19)6.4 悬挑架脚手架安装工艺流程 (20)6.5 悬挑脚手架基础 (20)6.6 悬挑脚手架阳角 (24)6.7 施工电梯部位设计 (24)6.8 电梯井部位架搭设 (25)6.9 外架架体搭设要求 (25)6.10 立杆 (26)6.11 横杆 (27)6.12 连墙件(拉结点) (28)6.13 卡环及吊环 (29)6.14 卸荷钢丝绳 (30)6.15 阳台钢管加固 (31)6.16 剪刀撑和横向斜撑 (31)6.17 抗上升翻流连墙措施 (32)6.18 立面、水平防护 (32)6.19 交叉作业防护 (33)6.20 上人通道 (33)6.21 安全通道 (34)6.22 卸料平台及防护棚 (34)6.23 脚手架遇有施工须通行的建筑物门洞时处理方法 (35)第7章外架搭设施工要求 (35)7.1 施工准备 (35)7.2 搭设要点 (36)7.3 搭设要求 (36)7.4 脚手架的使用及维护 (38)第8章脚手架的检查与验收 (40)8.1 材料构配件的检查和验收 (40)308.3 脚手架搭设允许偏差与检验方法 (43)第9章脚手架的拆除 (45)9.1 拆除准备 (45)9.2 拆除顺序 (45)9.3 拆除要求 (45)第10章安全施工措施 (46)10.1 安全施工组织机构 (46)10.2 安全技术措施 (47)10.3 安全管理措施 (47)第11章监测监控 (49)11.1 日常检查、巡查重点 (49)11.2 重要过程监控 (49)11.3 重要部位观测 (50)第12章应急预案 (51)12.1 应急方针与原则 (51)12.2 组织机构及职责 (52)12.3 应急预案工作流程图 (54)12.4 预防与预警 (54)12.5 应急处置程序 (55)12.6 事故情况通报及调查处理 (62)12.7 应急资源 (63)第13章方案编审及执行人员 (64)第14章计算书 (65)14.1 落地式双排钢管脚手架（扣件式）计算书 (65)14.2 分段式型钢悬挑钢管脚手架（扣件式）计算书 (72)第15章外脚手架方案附图 (85)29第1章编制依据1.1 前言根据建质【2009】87号文规定，“超过一定规模的危险性较大的分部分项工程专项方案应当由施工单位组织召开专家论证会。
脚手架工程安全技术ppt课件
39
③ 竹脚手板宜采用 由毛竹或楠竹制 作的竹串片板、 竹笆板。
40
但是，一直以来我 市大部分工地的脚 手板均采用单根的 竹子绑扎而成的毛 竹杆脚手板，由于 竹材的不均匀，大 大小小，竹子与竹 子之间间距又宽 （部分甚至超过 10cm），从而带 来了使用上的许多 不安全因素，因此 这种做法应逐步淘汰。
脚手架工程安全技术
1
目录
第一节 脚手架的作用与种类 第二节 脚手架的构造与搭设 第三节 构配件的检查与验收 第四节 脚手架检查与验收 第五节 安全管理
2
第一章 脚手架的作用与种类
3
脚手架在建筑施工中具有极其重要 的作用。在建筑施工中，无论是从事结构 施工，还是内外装修，皆离不开脚手架。 在施工中可以利用脚手架妥善解决工人登 高作业中的安全防护问题，把危险作业变 为安全作业，给劳动者创造一个平稳可靠 的作业条件。同时，脚手架的合理运用还 有利于提高劳动生产率，缩短工期，保证 工程质量。
试报告和产品质量合格证明，应 符合现行国家标准《钢管脚手架 扣件标准》（GB15831—1995） 的要求：不得有裂纹、气孔、砂 眼、疏松或其他影响使用性能的 铸造缺陷，当对扣件质量有怀疑 时，应按该标准的规定抽样检测。
另外，根据检查表明，当螺
栓扭力矩达70N·M时，我国目前 各生产厂的扣件螺栓已滑丝不能 使用，为此《钢管脚手架扣件标 准》第5．5条规定：“扣件（除 底坐外）必须经过65N．M扭力 矩试压检验，不允许破坏。”并 须做好相关记录。规范规定,螺栓 拧紧扭力矩不应小于40N·M，且 不应大于65N．M 。
平行。其作用是与立杆连成整体，将脚手板上堆放的 物料和作业人员的荷载传到立杆上。
4、防护栏杆与挡脚板。脚手架作业层应按临边防护的
③ 竹脚手板宜采用 由毛竹或楠竹制 作的竹串片板、 竹笆板。
40
但是，一直以来我 市大部分工地的脚 手板均采用单根的 竹子绑扎而成的毛 竹杆脚手板，由于 竹材的不均匀，大 大小小，竹子与竹 子之间间距又宽 （部分甚至超过 10cm），从而带 来了使用上的许多 不安全因素，因此 这种做法应逐步淘汰。
脚手架工程安全技术
1
目录
第一节 脚手架的作用与种类 第二节 脚手架的构造与搭设 第三节 构配件的检查与验收 第四节 脚手架检查与验收 第五节 安全管理
2
第一章 脚手架的作用与种类
3
脚手架在建筑施工中具有极其重要 的作用。在建筑施工中，无论是从事结构 施工，还是内外装修，皆离不开脚手架。 在施工中可以利用脚手架妥善解决工人登 高作业中的安全防护问题，把危险作业变 为安全作业，给劳动者创造一个平稳可靠 的作业条件。同时，脚手架的合理运用还 有利于提高劳动生产率，缩短工期，保证 工程质量。
试报告和产品质量合格证明，应 符合现行国家标准《钢管脚手架 扣件标准》（GB15831—1995） 的要求：不得有裂纹、气孔、砂 眼、疏松或其他影响使用性能的 铸造缺陷，当对扣件质量有怀疑 时，应按该标准的规定抽样检测。
另外，根据检查表明，当螺
栓扭力矩达70N·M时，我国目前 各生产厂的扣件螺栓已滑丝不能 使用，为此《钢管脚手架扣件标 准》第5．5条规定：“扣件（除 底坐外）必须经过65N．M扭力 矩试压检验，不允许破坏。”并 须做好相关记录。规范规定,螺栓 拧紧扭力矩不应小于40N·M，且 不应大于65N．M 。
平行。其作用是与立杆连成整体，将脚手板上堆放的 物料和作业人员的荷载传到立杆上。
4、防护栏杆与挡脚板。脚手架作业层应按临边防护的
2024年外墙脚手架安全作业准则（2篇）

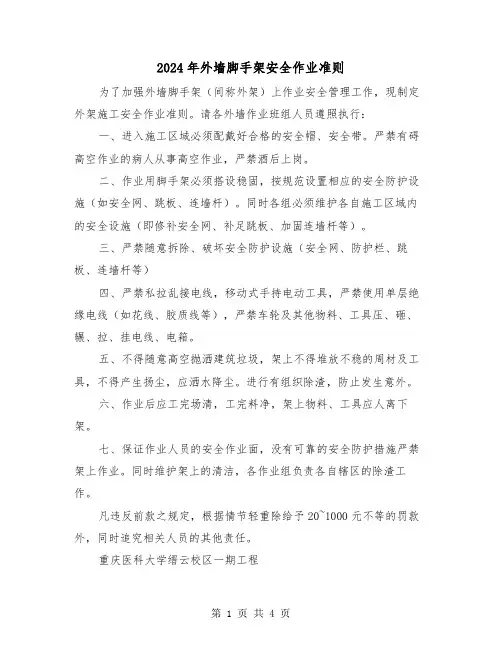

2024年外墙脚手架安全作业准则为了加强外墙脚手架（间称外架）上作业安全管理工作，现制定外架施工安全作业准则。
请各外墙作业班组人员遵照执行：一、进入施工区域必须配戴好合格的安全帽、安全带。
严禁有碍高空作业的病人从事高空作业，严禁酒后上岗。
二、作业用脚手架必须搭设稳固，按规范设置相应的安全防护设施（如安全网、跳板、连墙杆）。
同时各组必须维护各自施工区域内的安全设施（即修补安全网、补足跳板、加固连墙杆等）。
三、严禁随意拆除、破坏安全防护设施（安全网、防护栏、跳板、连墙杆等）四、严禁私拉乱接电线，移动式手持电动工具，严禁使用单层绝缘电线（如花线、胶质线等），严禁车轮及其他物料、工具压、砸、辗、拉、挂电线、电箱。
五、不得随意高空抛洒建筑垃圾，架上不得堆放不稳的周材及工具，不得产生扬尘，应洒水降尘。
进行有组织除渣，防止发生意外。
六、作业后应工完场清，工完料净，架上物料、工具应人离下架。
七、保证作业人员的安全作业面，没有可靠的安全防护措施严禁架上作业。
同时维护架上的清洁，各作业组负责各自辖区的除渣工作。
凡违反前款之规定，根据情节轻重除给予20~1000元不等的罚款外，同时追究相关人员的其他责任。
重庆医科大学缙云校区一期工程重庆广厦一建第六项目部2024年外墙脚手架安全作业准则（2）引言：外墙脚手架是建筑施工过程中常用的一种临时支撑结构，用于提供操作平台和安全通道，并保证工人在高处进行施工作业时的安全。
然而，由于脚手架工作环境的特殊性，若不遵守安全作业准则，很容易导致工作人员受伤甚至失去生命。
因此，制定2024年外墙脚手架安全作业准则对于确保施工过程中的安全至关重要。
一、施工前准备工作1.1 确定合适的搭设时间针对不同的工程项目，合理安排搭设脚手架的时间，避免在恶劣天气条件下进行施工。
1.2 制定详细的脚手架搭设方案在搭设外墙脚手架之前，施工方应根据实际工程需求和现场条件制定详细的搭设方案，确保脚手架的结构合理、稳定。
外脚手架施工方案-定

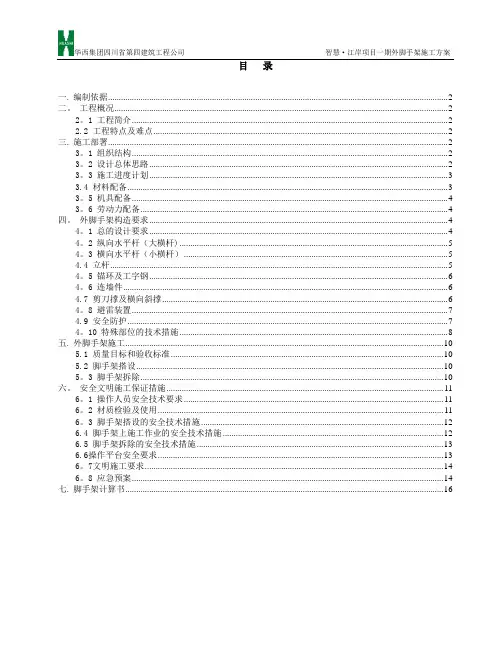

华西集团四川省第四建筑工程公司智慧·江岸项目一期外脚手架施工方案目录一. 编制依据 (2)二。
工程概况 (2)2。
1 工程简介 (2)2.2 工程特点及难点 (2)三. 施工部署 (2)3。
1 组织结构 (2)3。
2 设计总体思路 (2)3。
3 施工进度计划 (3)3.4 材料配备 (3)3。
5 机具配备 (4)3。
6 劳动力配备 (4)四。
外脚手架构造要求 (4)4。
1 总的设计要求 (4)4。
2 纵向水平杆（大横杆) (5)4。
3 横向水平杆（小横杆） (5)4.4 立杆 (5)4。
5 锚环及工字钢 (6)4。
6 连墙件 (6)4.7 剪刀撑及横向斜撑 (6)4。
8 避雷装置 (7)4.9 安全防护 (7)4。
10 特殊部位的技术措施 (8)五. 外脚手架施工 (10)5.1 质量目标和验收标准 (10)5.2 脚手架搭设 (10)5。
3 脚手架拆除 (10)六。
安全文明施工保证措施 (11)6。
1 操作人员安全技术要求 (11)6。
2 材质检验及使用 (11)6。
3 脚手架搭设的安全技术措施 (12)6.4 脚手架上施工作业的安全技术措施 (12)6.5 脚手架拆除的安全技术措施 (13)6.6操作平台安全要求 (13)6。
7文明施工要求 (14)6。
8 应急预案 (14)七. 脚手架计算书 (16)外脚手架施工方案一。
编制依据（1）、本工程设计图纸,地勘资料等资料.(2）、现行的有关国家施工规范、规程、标准:《建筑施工高处作业安全技术规范》JGJ80—91;《建筑施工安全检查标准》JGJ59—2011；《建筑结构荷载规范》GB50009-2001；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011；《钢结构设计规范》GB50017-2003.（3）、施工组织设计.（4）、国家有关法律、法规。
二. 工程概况2。
1 工程简介本工程为框架剪力墙结构,地上33层，地下2层，建筑总面积37724。
2024年外脚手架搭设安全管理

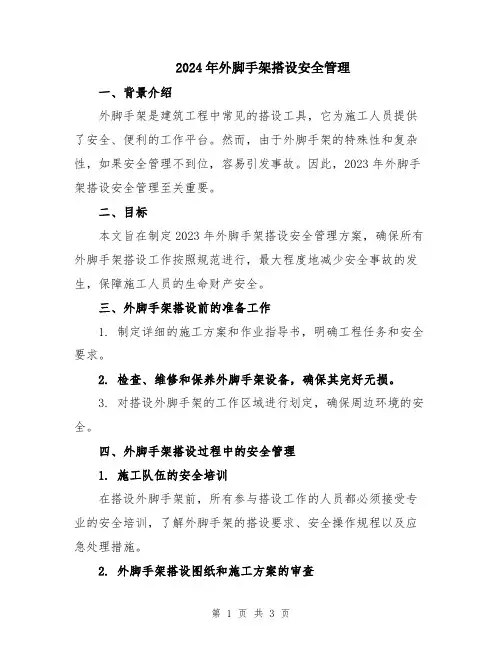

2024年外脚手架搭设安全管理一、背景介绍外脚手架是建筑工程中常见的搭设工具，它为施工人员提供了安全、便利的工作平台。
然而，由于外脚手架的特殊性和复杂性，如果安全管理不到位，容易引发事故。
因此，2023年外脚手架搭设安全管理至关重要。
二、目标本文旨在制定2023年外脚手架搭设安全管理方案，确保所有外脚手架搭设工作按照规范进行，最大程度地减少安全事故的发生，保障施工人员的生命财产安全。
三、外脚手架搭设前的准备工作1. 制定详细的施工方案和作业指导书，明确工程任务和安全要求。
2. 检查、维修和保养外脚手架设备，确保其完好无损。
3. 对搭设外脚手架的工作区域进行划定，确保周边环境的安全。
四、外脚手架搭设过程中的安全管理1. 施工队伍的安全培训在搭设外脚手架前，所有参与搭设工作的人员都必须接受专业的安全培训，了解外脚手架的搭设要求、安全操作规程以及应急处理措施。
2. 外脚手架搭设图纸和施工方案的审查在搭设外脚手架之前，必须对搭设图纸和施工方案进行审查，确保其符合规范和安全要求。
3. 外脚手架材料的检查和验收使用的外脚手架材料必须符合相关的国家标准和质量要求，必须进行检查和验收，杜绝使用低质材料和假冒伪劣产品。
4. 搭设过程中的安全监管搭设外脚手架的过程中，必须有专人进行安全监管，负责检查搭设质量、固定稳固性以及必要的安全防护措施，如安全网、护栏等的设置，并及时纠正和整改存在的安全隐患。
5. 定期的外脚手架安全检查定期对已搭设的外脚手架进行安全检查，包括外观检查、结构检查、固定检查、防护设施检查等，确保外脚手架的安全性能符合标准和要求。
六、外脚手架拆除后的安全管理1. 外脚手架拆除计划的制定在准备拆除外脚手架之前，必须制定详细的拆除计划，并明确拆除的顺序和方法。
2. 拆除过程中的安全防护在拆除外脚手架过程中，必须加强安全防护，特别是在高处作业时，要配备安全带、安全吊装设备等，确保人员的安全。
3. 拆除后的安全检查拆除外脚手架后，必须进行安全检查，确保搭设工地的安全和清洁。
高层建筑外架搭和监督管理

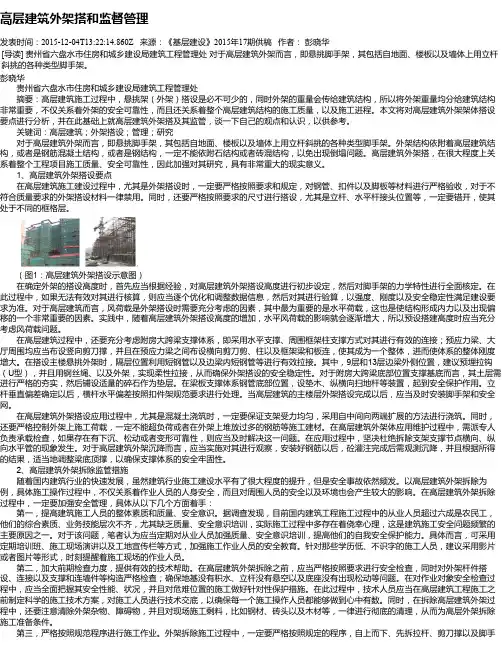

高层建筑外架搭和监督管理发表时间：2015-12-04T13:22:14.860Z 来源：《基层建设》2015年17期供稿作者：彭晓华[导读] 贵州省六盘水市住房和城乡建设局建筑工程管理处对于高层建筑外架而言，即悬挑脚手架，其包括自地面、楼板以及墙体上用立杆斜挑的各种类型脚手架。
彭晓华贵州省六盘水市住房和城乡建设局建筑工程管理处摘要：高层建筑施工过程中，悬挑架（外架）搭设是必不可少的，同时外架的重量会传给建筑结构，所以将外架重量均分给建筑结构非常重要，不仅关系着外架的安全可靠性，而且还关系着整个高层建筑结构的施工质量，以及施工进程。
本文将对高层建筑外架架体搭设要点进行分析，并在此基础上就高层建筑外架搭及其监管，谈一下自己的观点和认识，以供参考。
关键词：高层建筑；外架搭设；管理；研究对于高层建筑外架而言，即悬挑脚手架，其包括自地面、楼板以及墙体上用立杆斜挑的各种类型脚手架。
外架结构依附着高层建筑结构，或者是钢筋混凝土结构，或者是钢结构，一定不能依附石结构或者砖混结构，以免出现倒塌问题。
高层建筑外架搭，在很大程度上关系着整个工程项目施工质量、安全可靠性，因此加强对其研究，具有非常重大的现实意义。
1、高层建筑外架搭设要点在高层建筑施工建设过程中，尤其是外架搭设时，一定要严格按照要求和规定，对钢管、扣件以及脚板等材料进行严格验收，对于不符合质量要求的外架搭设材料一律禁用。
同时，还要严格按照要求的尺寸进行搭设，尤其是立杆、水平杆接头位置等，一定要错开，使其处于不同的框格层。
（图1：高层建筑外架搭设示意图）在确定外架的搭设高度时，首先应当根据经验，对高层建筑外架搭设高度进行初步设定，然后对脚手架的力学特性进行全面核定。
在此过程中，如果无法有效对其进行核算，则应当逐个优化和调整数据信息，然后对其进行验算，以强度、刚度以及安全稳定性满足建设要求为准。
对于高层建筑而言，风荷载是外架搭设时需要充分考虑的因素，其中最为重要的是水平荷载，这也是使结构形成内力以及出现偏移的一个非常重要的因素。
外脚手架的安全技术及施工管理概述
确保其横向稳定性。 11、内立杆离墙300mm时往往疏忽，没按相关安全规范要求每隔
一个结构楼层设置安全兜网或安全平板，大于500mm时应设置斜杆， 大于800mm应增加一排内立杆。 12、提升式脚手架应按相关文件规定提交同型号脚手架的鉴定证书
以及施工单位的安全生产许可证。 25
六、外脚手架的施工安全管理
5
三、脚手架专项施工方案编制要求
3.2 专项施工方案审批、评审程序
1、外脚手架的方案编制、评审程序：项目部技术负责人、专业搭 架队伍、方案编制人共同协商外脚手架搭设方法→项目部外脚手架施 工方案编制→公司技术部门组织内部评审→方案整改→公司技术部门 审批，总工程师签字→监理审批，总监签字。
2、外脚手架的专家评审送审程序为：公司、监理审批，总工、总 监签字→向当地建设主管部门（具体可咨询所属安监部门）申请专家 评审或自行组织专家库专家评审小组→向专家报送施工方案→召开施 工现场专家评审会→方案整改→总工、监理审批同意→实施。评审会 应通知建设单位、监理单位以及安监单位共同参加。
方法。
7
8
四、外脚手架的设计及验算
4.2 外脚手架的荷载计算及荷载组合
1、荷载 (1)作用于脚手架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。 (2)永久荷载（恒荷载）可分为： 1)脚手架结构自重，包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜
撑和扣件等的自重； 2)构、配件自重，包括脚手板、栏杆、挡脚板、安全网等防护设施的自重。 (3)可变荷载（活荷载）可分为： 1)施工荷载，包括作业层上的人员、器具和材料的自重； 2)风荷载。
21
四、外脚手架的设计及验算
7)立杆基础承载力计算
p≤fg p=N/A
式中 p——立杆基础底面的平均压力；
一个结构楼层设置安全兜网或安全平板，大于500mm时应设置斜杆， 大于800mm应增加一排内立杆。 12、提升式脚手架应按相关文件规定提交同型号脚手架的鉴定证书
以及施工单位的安全生产许可证。 25
六、外脚手架的施工安全管理
5
三、脚手架专项施工方案编制要求
3.2 专项施工方案审批、评审程序
1、外脚手架的方案编制、评审程序：项目部技术负责人、专业搭 架队伍、方案编制人共同协商外脚手架搭设方法→项目部外脚手架施 工方案编制→公司技术部门组织内部评审→方案整改→公司技术部门 审批，总工程师签字→监理审批，总监签字。
2、外脚手架的专家评审送审程序为：公司、监理审批，总工、总 监签字→向当地建设主管部门（具体可咨询所属安监部门）申请专家 评审或自行组织专家库专家评审小组→向专家报送施工方案→召开施 工现场专家评审会→方案整改→总工、监理审批同意→实施。评审会 应通知建设单位、监理单位以及安监单位共同参加。
方法。
7
8
四、外脚手架的设计及验算
4.2 外脚手架的荷载计算及荷载组合
1、荷载 (1)作用于脚手架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。 (2)永久荷载（恒荷载）可分为： 1)脚手架结构自重，包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜
撑和扣件等的自重； 2)构、配件自重，包括脚手板、栏杆、挡脚板、安全网等防护设施的自重。 (3)可变荷载（活荷载）可分为： 1)施工荷载，包括作业层上的人员、器具和材料的自重； 2)风荷载。
21
四、外脚手架的设计及验算
7)立杆基础承载力计算
p≤fg p=N/A
式中 p——立杆基础底面的平均压力；
安全防护及外脚手架管理要点
安全防护及外脚手架管理要点
张德鹏 2010年03月10日
部分外脚手架检查规范及依据
• 1、《建筑法》、《建设工程安全生产管理条 例》
• 2、《建筑施工扣件式钢管脚手架安全技术规 范》（2002年版）（JGJ130-2001）
• 3、《建筑施工安全检查标准》（JGJ59-99） • 4、《危险性较大的分部分项工程安全管理办
• 2、危险性较大的脚手架工程范围： • 1）、搭设高度24m及以上的落地式钢管脚手架工程。 • 2）、附着式整体和分片提升脚手架工程。 • 3）、悬挑式脚手架工程。 • 4）、吊篮脚手架工程。 • 5）、自制卸料平台、移动操作平台工程。 • 6）、新型及异形脚手架工程。
一、施工方案：
• 3、需专家论证的脚手架工程范围： • 1）、搭设高度50m及以上落地式钢管脚手
二、立杆基础：
• 2、悬挑外架立杆基础： • 1）、每根立杆下部必须设置悬挑型钢。 • 设计计算时，外架的传力途径为：活荷载—
—脚手板——横向水平杆——纵向水平杆— —扣件——立杆——立杆基础（悬挑型钢） • 2）、锚固钢筋应采用Ⅰ级钢（圆钢） • 3）、悬挑型钢应固定牢固。 • 4）、锚固点设计计算时应考虑砼的冲切破 坏。
《建筑施工安全检查标准》
•
作为管理人员，我们在施工中对外脚手架
进行检查的时候一般依据《建筑施工安全检查标
准》对外脚手架的搭设是否合格进行评判，常用
的外脚手架检查评分表如下：
•
1、落地式外脚手架检查评分表（表3.0.4-1）
•
2、悬挑式脚手架检查评分表（表3.0.4-2）
事故案例
• 某住宅楼为砖混结构，6层半高，建筑面积 5300㎡。3月22日上午7时40分，正在6楼处 刷外墙涂料的4名操作工，发现脚手架有异 常，有2人从架体上跳到室内，未受伤，另 2人随坍塌架体坠落地面，造成1人死亡，1 人重伤。所坍塌的脚手架长约40m，高约 22m。
张德鹏 2010年03月10日
部分外脚手架检查规范及依据
• 1、《建筑法》、《建设工程安全生产管理条 例》
• 2、《建筑施工扣件式钢管脚手架安全技术规 范》（2002年版）（JGJ130-2001）
• 3、《建筑施工安全检查标准》（JGJ59-99） • 4、《危险性较大的分部分项工程安全管理办
• 2、危险性较大的脚手架工程范围： • 1）、搭设高度24m及以上的落地式钢管脚手架工程。 • 2）、附着式整体和分片提升脚手架工程。 • 3）、悬挑式脚手架工程。 • 4）、吊篮脚手架工程。 • 5）、自制卸料平台、移动操作平台工程。 • 6）、新型及异形脚手架工程。
一、施工方案：
• 3、需专家论证的脚手架工程范围： • 1）、搭设高度50m及以上落地式钢管脚手
二、立杆基础：
• 2、悬挑外架立杆基础： • 1）、每根立杆下部必须设置悬挑型钢。 • 设计计算时，外架的传力途径为：活荷载—
—脚手板——横向水平杆——纵向水平杆— —扣件——立杆——立杆基础（悬挑型钢） • 2）、锚固钢筋应采用Ⅰ级钢（圆钢） • 3）、悬挑型钢应固定牢固。 • 4）、锚固点设计计算时应考虑砼的冲切破 坏。
《建筑施工安全检查标准》
•
作为管理人员，我们在施工中对外脚手架
进行检查的时候一般依据《建筑施工安全检查标
准》对外脚手架的搭设是否合格进行评判，常用
的外脚手架检查评分表如下：
•
1、落地式外脚手架检查评分表（表3.0.4-1）
•
2、悬挑式脚手架检查评分表（表3.0.4-2）
事故案例
• 某住宅楼为砖混结构，6层半高，建筑面积 5300㎡。3月22日上午7时40分，正在6楼处 刷外墙涂料的4名操作工，发现脚手架有异 常，有2人从架体上跳到室内，未受伤，另 2人随坍塌架体坠落地面，造成1人死亡，1 人重伤。所坍塌的脚手架长约40m，高约 22m。
外墙脚手架及安全通道施工方案
如皋港船舶配套交易城二期外墙脚手架及安全通道施工方案南通通博建设工程有限公司二O一O年八月目录第一章工程概况第二章外脚手架施工方案一、编制依据二、施工方案的确定三、施工部署四、主要构造措施五、外脚手架安全性能计算六、脚手架的搭设七、搭设外架的安全措施第三章安全通道施工方案一、安全通道布局二、安全通道的搭设附图一：落地式双排脚手架搭设示意图第一章工程概况如皋港船舶配套交易城二期1#、3#、5#、7#、9#、11#，13#楼工程是由南通金嘉花园房地产开发有限公司开发,本工程位于如皋市长江镇（如皋港区）长青沙疏港路西侧,纬二路南侧,已建船舶交易城北侧，框架结构,其中1#、3#、5#、7#、9#、11#楼为六层框架结构。
本工程设计合理使用年限为50年；本工程耐火等级为一级，地下室耐火等级一级，结构内型：剪力墙结构，结构抗震设防力度为六度，屋面与地下室防水为二级。
表1-1第二章外脚手架施工方案一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001，J84-2001）。
2、建筑施工安全检查标准JGJ59-99。
二、施工方案的确定依据本工程特点，外脚手架采用两种方案搭设，1#、3#、5#、7#、9#、11#楼采用双排钢管脚手架；13#楼一～四层采用双排钢管脚手架，四层以上采用升降脚手架。
本方案为双排钢管脚手架施工方案，升降脚手架施工方案详见主体阶段施工方案。
三、施工部署（一）、双排钢管脚手架布局外墙采用落地式双排脚手架，生根于1轴、36轴、A轴、F轴向外2米硬化场地上。
（二）、双排钢管脚手架布置脚手架立杆横距b=1.05m，立杆纵距l=1.5m，步距高h=1.80m，内立杆离墙b1=0.35m。
四、主要构造措施（1）连墙撑：为了保证脚手架稳定，沿脚手架竖向间距H=5.4m（三步架），水平距离L1=4.5m（三个纵距），用钢管及扣件将脚手架与主体结构连接固定。
门窗洞口采用短向拉接，钢管长度超过门窗洞口边缘250mm以上。
谈建筑双排外架施工的安全防护方法
谈建筑双排外架施工的安全防护方法发表时间：2018-01-23T14:41:15.297Z 来源：《防护工程》2017年第26期作者：孙利民[导读] 近年来，我国的建筑工程发展迅速，在建筑工程中，双排外架的施工时建筑工程施工过程中非常重要的一部分。
浙江省建工集团有限责任公司浙江杭州 310000摘要：近年来，我国的建筑工程发展迅速，在建筑工程中，双排外架的施工时建筑工程施工过程中非常重要的一部分。
本文介绍了外架的作用和特点，从建筑材质、双排外架搭设、外架施工、拆除等环节，阐述了建筑双排外架的施工安全防护方法，旨在降低建筑施工中安全事故的发生率。
关键词：双排外架，建筑材质，安全防护，施工作业引言建筑双排外架的施工安全防护管理就是对双排外架在双排外架搭建前、施工中和拆卸时对保证施工作业顺利进行和保障施工人员生命安全而采取的安全防护管理措施，无论是对企业、对个人还是对整个社会来说都具有重要意义。
但是，双排外架在施工过程中如处理不当就会存在各种各样的安全隐患。
虽然建筑施工人员在工作的过程中都会佩戴安全帽，但是由于施工人员在建筑外架上走动频繁，很多人都没有随时将安全带系在外架上，而此时，如果双排外架自身出现一些不合格的显现就很容易出现安全事故。
1双排外架概述建筑外架的搭建是为了建筑在施工过程中的安全需求和安全作业的要求。
安全防护网的搭设是对建筑的外围搭设起到保护的作用。
首先，在建筑物施工作业的过程中，由于建筑物较高，在进行外墙施工，包括外墙支模、外墙保温和外墙涂料时多有不便，这时候就需要搭设建筑外架来保障施工需求;其次，在对建筑物进行施工过程中，避免不了高空作业，这时候由于施工高度过高，就会给施工人员的安全问题造成很大的挑战，而搭设了建筑外架就能在一定程度上保障高空作业施工人员的安全，减少建筑施工安全问题的发生。
所谓双排外架，就是说建筑外架的立杆是两排的，所以叫双排外架。
单排外架只在施工不规范或者施工层级较低的建筑中才会使用，单排外架架子外侧有一排立杆，架子内侧搁置在建筑外墙上。
