Xxx钢网中空内模水泥隔墙施工方案编制：审核：审批：施工单位：目录1 工程概况2 编制依据3施工计划4施工组织5成品保护措施6质量保证措施7安全保证措施8环保措施一工程概况拟建场地位于昆明市二环路东侧，景泰路北侧，本工程内隔墙采用钢网中空内模水泥轻质隔墙，钢网中空内模轻质隔墙是采用两层滚压成波形的钢板网和轻钢龙骨组成网架，外喷涂水泥砂浆形成带有竖向空腔的工字结构整体式钢板网水泥砂浆墙，压型钢板网和轻钢龙骨可有多种组合，还可形成不同的断面形状和墙体厚度，此种隔墙抗震性能好、隔音好、吊挂力好、传热性能低、耐火性好，强度和刚度大，适应性强，并同时改善了目前其它新型隔墙建材隔音差不能吊挂及不能装饰的特点，且其独特抗开裂性能，解决了目前所用隔墙材料的通病——易开裂问题。
二、编制依据1、本工程施工组织设计；2、本工程设计图纸、墙体深化设计图；3、《建筑工程施工质量验收统一标准》（GB50300--2001）；4、《砌体工程施工质量验收规范》（GB50203--2002）；5、《中空内模金属网水泥内隔墙》（03J112）三、施工计划1、施工进度计划：日历天60天。
2、人员计划：管理人员5人，施工人员20人。
3、机具计划：3.1机械设备：砂浆搅拌机2台、喷浆机2台、电焊机2台。
3.2主要工具：经纬仪1台、水准仪1台、2m靠尺、线坠、钢卷尺、射钉枪、切割锯等。
四、施工组织施工工艺流程：施工准备人员培训施工放线安装L铁和固定件网片拼组装及加固水电配管抹灰验收4.1施工准备1、根据图纸进行现场测量，根据间隔需要，绘制中空内模金属网片排列图，并计算出龙骨、网片的高度（墙体净高）和数量及五金配件的数量，以减少网片和龙骨等材料的浪费及减少现场切割工作量，对图纸中的不明之处及时与设计单位沟通并进行确定。
2、编制施工方案，根据工程条件，确定现场供水、供电及运输方式，编制劳动力计划，并确定施工队伍。
4.2人员培训1、工人上岗前施工技术人员提前进行技术交底和安全交底，并做到责任制，责任到人。
钢网中空内模板轻质隔墙施工工法中冶集团华冶资源天津二建分公司2009年6月18日目录1 前言 (1)2 工法特点 (1)3 适用范围 (1)4 工艺原理 (1)5 施工工艺流程及操作要点 (2)6 材料与设备 (7)7 质量控制 (9)8 安全措施 (11)9 环保措施 (12)10 效益分析 (12)11 应用实例 (13)钢网中空内模板轻质隔墙施工工法中冶集团华冶资源公司天津二建分公司刘乐平张岳史国胜单应龙1 前言现代建筑的平面和立面布置日趋复杂,除了传统的方正规则造型，曲线和不规则的平面布置越来越多的得到应用。
为减轻建筑自重，在满足使用功能和安全的前提下，轻型隔墙被广泛应用。
目前最常用的轻质隔墙有板材隔墙、骨架隔墙等。
但这些轻质隔墙普遍存在的问题是：强度不够，防火、隔音、保温功能差，与主体连接处易开裂、易变形，平面布置不灵活，难以满足多变的弧形、曲线分割等。
在华冶天津分公司办公楼工程中，我们采用了钢网中空内模板轻质隔墙，解决了传统轻墙的不足，并在此基础上总结出了一套该轻质隔墙的施工工艺和技术。
2 工法特点2.1该轻质隔墙墙体薄，厚度最薄90mm，可节约空间和使用面积；自重轻，防火性能佳；吊挂、侧压、拉拔强度高；隔音效果好；结构连接牢固、接缝处不易开裂。
2.2钢网中空内模板轻质隔墙网片的组装可在操作平台进行，网板凹槽内预埋线管方便，40%的施工过程为干作业，60%的施工过程为湿作业，不受季节影响，施工速度快。
2.3钢网中空内模板轻质隔墙平面布置灵活，弧形、S型或其他曲线平面布置均可实现，造型多变，可实现任意的使用功能分割。
2.4与原结构连接处，用两边均打孔的边龙骨和膨胀螺栓或射钉、自攻螺丝固定。
因钢网中空内模本身就是一种连续的金属网，且墙面为水泥砂浆抹面，施工时网片不会吸水，可使砂浆自然干透，形成强度，减少开裂。
2.5工艺简单，可操作性强，高空作业少，施工机具操作安全性能高，安全隐患少。
3 适用范围本工法适用于任何新建、改建、扩建的工业与民用建筑非承重内隔墙。

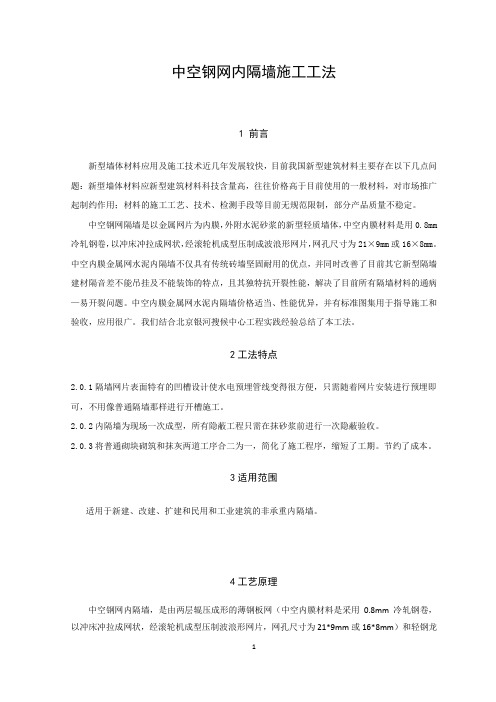

中空钢网内隔墙施工工法1 前言新型墙体材料应用及施工技术近几年发展较快，目前我国新型建筑材料主要存在以下几点问题：新型墙体材料应新型建筑材料科技含量高，往往价格高于目前使用的一般材料，对市场推广起制约作用；材料的施工工艺、技术、检测手段等目前无规范限制，部分产品质量不稳定。
中空钢网隔墙是以金属网片为内膜，外附水泥砂浆的新型轻质墙体，中空内膜材料是用0.8mm 冷轧钢卷，以冲床冲拉成网状，经滚轮机成型压制成波浪形网片，网孔尺寸为21×9mm或16×8mm。
中空内膜金属网水泥内隔墙不仅具有传统砖墙坚固耐用的优点，并同时改善了目前其它新型隔墙建材隔音差不能吊挂及不能装饰的特点，且其独特抗开裂性能，解决了目前所有隔墙材料的通病—易开裂问题。
中空内膜金属网水泥内隔墙价格适当、性能优异，并有标准图集用于指导施工和验收，应用很广。
我们结合北京银河搜候中心工程实践经验总结了本工法。
2工法特点2.0.1隔墙网片表面特有的凹槽设计使水电预埋管线变得很方便，只需随着网片安装进行预埋即可，不用像普通隔墙那样进行开槽施工。
2.0.2内隔墙为现场一次成型，所有隐蔽工程只需在抹砂浆前进行一次隐蔽验收。
2.0.3将普通砌块砌筑和抹灰两道工序合二为一，简化了施工程序，缩短了工期。
节约了成本。
3适用范围适用于新建、改建、扩建和民用和工业建筑的非承重内隔墙。
4工艺原理中空钢网内隔墙，是由两层辊压成形的薄钢板网（中空内膜材料是采用0.8mm冷轧钢卷，以冲床冲拉成网状，经滚轮机成型压制波浪形网片，网孔尺寸为21*9mm或16*8mm）和轻钢龙骨组成骨架，外抹水泥砂浆而成，利用钢板网锲形断面和网孔固定砂浆，成墙后有较高的墙体刚好度、抗裂性和稳定性。
同时可利用钢板网的凹槽进行水电管线道的预埋。
利用金属网的空腔进行绝热、吸声材料的填充，提高隔墙的综合性能。
5工艺流程及操作要点5.1工艺流程 绘制金属网排列图机具材料准备人员计划人员计划安装横龙骨ST-2安装边龙骨ST-2安装金属网片网片排装（每对网片插入一根竖龙骨ST-3)门窗洞口处理使用增强龙骨其它构造措施处理水电配管及预留洞口隐蔽验收填槽抹灰底层抹灰面层抹灰图5.1 工艺流程5.2施工要点5.2.1施工准备 1.根据以确图纸进行现场测量，绘制中空钢网隔墙网片排列图，并计算出龙骨、网片的高度（墙体净高）和数量及五金配件的数量，以减少网片和龙骨等材料的浪费，以及现场切割工作量。
中空内模金属网水泥内隔墙施工工法中空内模金属网水泥内隔墙施工工法一、前言中空内模金属网水泥内隔墙施工工法是一种常用的建筑施工工法，可以在室内空间中进行隔墙的施工。
该工法具有独特的特点和优势，适用范围广泛，能够满足不同建筑项目的需求。
二、工法特点1. 节省空间：中空内模金属网水泥内隔墙施工工法可以实现薄墙隔断，有效减少了室内空间的占用，提高了使用空间的效率。
2. 声音隔绝：该工法采用中空内模金属网和水泥结合，具有很好的隔音效果，能够有效阻隔外界噪音，提供良好的室内环境。
3. 火灾防护：中空内模金属网水泥内隔墙施工工法采用阻燃材料，具有良好的防火性能，能够有效提高室内火灾安全性。
4. 施工速度快：该工法采用预制元件的方式进行施工，精确度高，施工速度快，能够有效缩短工期。
5. 轻质材料：中空内模金属网和水泥均为轻质材料，减轻了施工的负荷，降低了施工成本。
三、适应范围中空内模金属网水泥内隔墙施工工法适用于各种室内场所，如住宅、办公楼、商业综合体等。
可用于隔断室内空间，满足不同功能需求。
四、工艺原理中空内模金属网水泥内隔墙施工工法的工艺原理是利用中空内模金属网作为骨架，通过水泥砂浆的浇筑和凝固，形成坚固的内隔墙。
其理论依据是金属网与水泥砂浆的结合能够提供较高的强度和稳定性，并可以根据需要增加隔声层和隔热层以满足设计要求。
五、施工工艺1. 布置建筑模板：根据设计要求，布置建筑模板，确定隔墙的形状和尺寸。
2. 安装金属网骨架：将中空内模金属网按照规定尺寸和间距安装在建筑模板上，固定牢固。
3. 浇筑水泥砂浆：使用水泥砂浆对金属网进行浇筑，确保砂浆充分填充金属网空隙，形成坚固的隔墙。
4. 平整表面：待砂浆凝固后，对隔墙表面进行修整和打磨，使其表面平整光滑。
5. 安装门窗洞口：根据需要，在隔墙中安装门窗洞口，以便后续设备的安装和使用。
六、劳动组织在中空内模金属网水泥内隔墙施工中，需要组织有经验和技能的工人进行施工。
钢骨架中空金属网内模喷射水泥砂浆隔墙施工技术摘要：传统轻质隔墙多采用工厂预制现场拼接施工方法，对工人技术要求高，墙体整体性相对较差，拼接处裂缝问题无法有效解决，且隔音及保温性能不佳。
钢骨架中空金属网内模喷射水泥砂浆隔墙较传统轻质隔墙，墙体一次成型无接缝，成型效果好，保温及防火效果良好，节能环保，布置灵活，具有广泛的应用前景。
关键词：隔墙；建筑产业化；中空轻质保温隔声；布置灵活我公司在安徽建工技师学院新校区二期施工总承包项目应用了钢骨架中空金属网内模喷射水泥砂浆隔墙施工技术，该工程2栋5层高教学楼、1栋5层高宿舍楼通过采用此施工技术，应用面积约9500㎡，施工速度快，整体性强，成型效果好，有效缩短施工工期。
1工艺原理利用BIM技术对内模金属网片组深化设计。
波形金属网片及C型钢骨架工厂化制作，现场组装波形金属网片内插C型钢骨架形成轻质隔墙中空内模及内隔墙承载骨架，通过角码、L型龙骨等连接件将边龙骨将内模与周边混凝土结构连接成整体，内模凹槽部位准确预埋管线及配件，使用手持湿式喷浆机先薄层喷涂水泥砂浆拉毛封孔，保证内模中空，再用水泥砂浆分层填槽、抗裂水泥砂浆逐层抹灰成型。
2施工工艺流程及操作要点2.1施工工艺流程施工准备→BIM深化设计→测量放线→C型轻钢龙骨、金属网片结构工厂化制作→安装龙骨→安装金属网片→管线配件预埋→门窗洞口加固→内模结构喷浆拉毛封孔，喷浆填槽→面层施工2.2施工操作要点2.2.1施工准备（1）施工前编制专项施工方案，并组织专家论证，方案经论证通过后方可实施。
（2）框架结构施工完成，将施工现场楼地面、与墙体接触的墙柱面层处清理干净。
（3）计算出C型钢骨架、网片的高度和数量及边龙骨等配件数量，确保内隔墙墙体的强度、刚度及稳定性。
2.2.2 BIM深化设计（1）根据图纸设计要求，采用BIM技术绘制内模金属网片排列图，优化排列设计。
（2）利用BIM技术进行施工方案可视化交底。
2.2.3测量放线按图纸进行测量放线，根据基准线弹出顶板、地面及边龙骨安装控制线，根据墙体厚度需求，弹出网片安装控制线，同时标出门窗洞口的位置并注明尺寸和高度。
轻钢龙骨钢丝网中空内模水泥砂浆隔墙施工工法一、前言隔墙施工是建筑中常见的一项工程，主要用于划分空间、防火隔离、保温隔热等功能。
随着建筑智能化和环保节能的要求提高，轻钢龙骨钢丝网中空内模水泥砂浆隔墙施工工法应运而生。
该工法利用轻钢龙骨、钢丝网、水泥砂浆等材料进行隔墙施工，具有施工快速、质量稳定、安全可靠等特点，广泛应用于住宅、商业建筑、办公楼等各类建筑项目。
二、工法特点1. 施工快速：采用轻钢龙骨、钢丝网和水泥砂浆进行隔墙施工，省去了传统砖石墙体的砌筑工序，施工速度快；2. 质量稳定：轻钢龙骨和钢丝网具有较高的强度和稳定性，水泥砂浆具有较好的抗压性和耐久性，保证隔墙的质量；3. 结构轻便：采用轻钢龙骨和钢丝网结构，大大减轻了墙体的自重，降低了地基和结构的要求；4. 隔音隔热效果好：隔墙内部填充保温材料，有效隔绝了外部噪声和热量的传递；5. 绿色环保：施工过程中无废弃物产生，材料可回收利用，符合环保要求。
三、适应范围轻钢龙骨钢丝网中空内模水泥砂浆隔墙施工工法适用于各类建筑项目，尤其适用于多层住宅、商业楼、办公楼等需要灵活隔断空间的场所，同时也适用于旧建筑的改造和装修工程。
四、工艺原理该工法的基本原理是利用轻钢龙骨作为骨架，将钢丝网固定在龙骨上，然后在钢丝网内部填充水泥砂浆，形成一道坚固的隔墙。
轻钢龙骨和钢丝网的连接采用专用的连接件，保证了墙体的整体稳定性。
施工时需要注意龙骨间距、钢丝网尺寸和填充水泥砂浆的厚度等因素，以保证隔墙的强度和稳定性。
五、施工工艺1. 在水平基础上设立水平线，确定隔墙位置和尺寸；2.根据设计要求切割轻钢龙骨并组装骨架，确定龙骨间距，并采用固定连接件固定龙骨；3. 将预制好的钢丝网拉紧，与龙骨连接；4. 在钢丝网内部填充水泥砂浆，并用抹子将砂浆均匀压实；5. 应用抹灰机对墙体进行抹灰，保证墙体表面平整；6. 隔墙固定后，进行下一道墙的施工。
六、劳动组织施工过程中需要合理组织工人，分工明确，其中包括组装骨架、固定连接件、拉紧钢丝网、填充砂浆、抹灰等工序。
钢骨架中空金属网内模喷射水泥砂浆隔墙施工工法一、前言钢骨架中空金属网内模喷射水泥砂浆隔墙施工工法是一种适用于建筑施工的新型隔墙工法。
它通过使用中空金属网作为隔墙骨架，将钢骨架与水泥砂浆相结合，形成坚固耐用的隔墙结构。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点钢骨架中空金属网内模喷射水泥砂浆隔墙施工工法具有以下特点：1. 强度高：采用钢骨架与水泥砂浆的结合方式，使隔墙具有高强度和耐久性。
2. 防火性能好：水泥砂浆具有较好的防火性能，能够有效隔绝火灾。
3. 隔音效果好：钢骨架中空金属网及水泥砂浆具有良好的隔音效果，保证了室内的安静环境。
4. 施工效率高：采用喷射施工方式，施工速度快、效率高。
5. 环保节能：水泥砂浆材料无毒无害，对环境无污染。
三、适应范围钢骨架中空金属网内模喷射水泥砂浆隔墙施工工法适用于各类建筑施工，尤其适用于多层公共建筑、商业综合体、办公楼和工业厂房等。
它可以用于内墙、外墙、楼板和幕墙等建筑构件的施工。
四、工艺原理钢骨架中空金属网内模喷射水泥砂浆隔墙施工工法是通过将钢骨架中设置的中空金属网作为模板，将水泥砂浆通过喷射的方式填充到中空金属网内部，形成坚固的隔墙结构。
它利用水泥砂浆的粘结能力和强度，将钢骨架和水泥砂浆紧密结合，实现隔墙的施工。
五、施工工艺钢骨架中空金属网内模喷射水泥砂浆隔墙施工工艺包括以下几个施工阶段：1. 钢骨架安装：按照设计要求将钢骨架固定在地面或楼板上。
2. 中空金属网安装：根据设计要求，将中空金属网固定在钢骨架上，确保网格之间的间距符合要求。
3. 贴胶带：在中空金属网上贴上密封胶带，防止水泥砂浆渗透到网格之间。
4. 水泥砂浆配制：根据设计要求，将水泥、砂、水等按照一定比例配制成砂浆。
5. 喷射施工：使用喷射设备将水泥砂浆喷射到中空金属网之间，确保砂浆填充均匀、密实。
6. 整体抹平：等待水泥砂浆凝固后，使用抹刀将表面平整、光滑。
中空内模金属网水泥隔墙技巧中空内模金属网水泥隔墙技巧是什么？下面本店铺为大家详细介绍。
1.较轻的重量：目前红砖重量每平方米约270kg，多孔砖为210kg，而钢网内模板到抹灰完成后每平方米才100kg，可以使楼板重大大减轻，故可以减少结构钢筋用量，经计算可节约钢筋结构成本7%-8%。
2.绝佳的防火性能：建设部住宅楼规定防火性能需达到2小时以上，而壁厚为9cm的钢网内模板经消防局检测，在面火面温升到1010时，背火面温仍低于60度以下，远远超出国家标准。
3.质量性能高：检测报告表明，无论是吊挂强度、侧压、拉拔力（用最薄2cm厚处可达1.7kn）及撞击（30kg沙包撞击5次，均无贯通裂痕）都比同类型产品先进很多，普通轻隔墙产品不具备吊挂力，同时也经不起任何剧烈撞击。
4.优良的隔音效果：经检测钢网中空内模板9cm厚隔音已经达到43分贝以上，而10cm 厚亦达46分贝以上，16cm厚分户墙可达阻音50分贝以上，远远超出24cm砖墙35分贝的隔音效果。
5.迅捷的施工速度：本产品表面特有的凹槽设计使水电预埋管线变的极其方便，只需随着网安装进行预埋即可，再也不用像普通隔墙那样再进行开槽施工。
其速度可节省50%工期更可节省20%-50%的水电施工成本。
6.多变的造型设计：本产品可塑性极高，可随着设计人员的需要而加以弯曲变化，不论是弧形、S型或其他等形状均可轻松完成；若二次装修更容易施工，只需以大理石切割机进行裁剪即可。
7.严谨的完工品质：在以往的抹灰施工中，轻隔墙开裂是一个非常难以避免的质量通病，很大的原因就是因为墙体接缝太多或是材料本身吸水率太大，而钢网中空内模墙本身就是一种连续的金属网，在抹灰时也不会有任何的吸水率，可以使砂浆自然干透成强度，进而从根本避免了墙体开裂问题的发生。
中空钢丝网内模轻质隔墙施工工法中铁十七局集团建筑工程有限公司陈恩锋1．前言中空钢丝网内模轻质隔墙采用两层经滚压成波浪型的钢丝网和轻钢龙骨组成骨架，外喷水泥砂浆而成，是一种以传统材料结合新型工法而成的一种独特施工方法，以传统、坚固、耐用的水泥砂浆为材料，再辅以新的施工方法。
墙体一体成型无接缝产生，具有抗裂效果，可以任意进行装修，在轻质隔墙发展领域具有广泛的发展前景。
2．工法特点2.1中空钢丝网内模轻质隔墙是一种新型的建筑材料，解决了普通轻质隔墙安装难度大、墙体接缝处开裂的难题。
2.2中空钢丝网内模轻质隔墙施工速度快，不需要像普通轻质隔墙开槽预埋水电管线，只需随安装即可预埋。
2.3中空钢丝网内模轻质隔墙具有较轻的重量，强度高，解决了普通轻质隔墙吊挂能力差，安装不方便。
2.4中空钢丝网内模轻质隔墙具有较好的隔音、防火效果，造型设计复杂多变同样可以施工。
3.适用范围本工法适用于新建、改建、扩建的工业与民用建筑非承重内隔墙，是目前国内轻质隔墙中最具潜力的产品。
4.工艺原理中空钢丝网内模轻质隔墙是以金属网片为内模，外附水泥砂浆的新型轻质墙体。
轻质隔墙与主体采用边龙骨连接，边龙骨用设钉或自攻螺丝固定，隔墙板由双层网片组成，中间设C型龙骨加强，与边龙骨形成一体。
主要包括安装槽铁、组装网片、填槽、打底、抹灰等工序。
5．施工工艺流程及操作要点5.1工艺流程5.2操作要点5.2.1施工准备中空钢丝网内模轻质隔墙施工前根据图纸进行现场测量，根据实际尺寸统计出龙骨、网片及五金配件的数量，提供给工厂进行加工生产。
按图纸轻质隔墙位置进行测量放线，首先根据基准线量出墙体轴线并向两边量出墙体安装控制线，用线锤将底线引至顶棚及原有墙和柱上。
门窗洞口的位置同时标出，并注明尺寸和高度。
墙体线放完后进行自检、自查工作，并向监理报验合格后方可进行下道工序施工。
5.2.2钢丝网板预拼装中空钢丝网内模轻质隔墙安装前要将钢丝网板进行预拼装，即将两片网片拼装在一起，两网片之间用22#扎丝连接固定，间距300-400mm左右，并在中间设置一根C型竖向龙骨与网片进行连接，竖向龙骨间距500mm左右。
网片拼装时网片和龙骨长度一致，龙骨不得短于网片，对于变形的网片和龙骨需修整后方可使用。
钢丝网板拼装完毕后按长度不同分类进行堆放，堆放高度不得大于10块，以防挤压变形。
5.2.3现场安装及门窗节点做法 1．边龙骨（L 型）安装按照放样墨线用射钉或带塑料膨胀套管的自攻螺丝固定L 型边龙骨，固定间距500mm 左右，上下L 型边龙骨安装朝向应一致。
L 型边龙骨安装完毕后进行检查，不符合要求或错误及时进行改正， 确保正确无误后方可进行下道工序施工。
2．钢丝网板安装及加固钢丝网板安装应从门边及墙边开始依次拼装，相邻钢丝网板用22#铁丝绑扎牢固，绑扎间距不大于300mm ，钢丝网板与上下L 型边龙骨连接处用22#铁丝绑扎固定，固定点每块钢丝网板上下各不少于3点。
对于同一面墙体，钢丝网板应从两边开始向中间组装，不足一块的钢丝网板放在墙体中部，并加设一根龙骨。
钢丝网组装时门窗洞口暂时不做，待大面积钢丝网板安装完毕后再局部进行安装。
门窗洞口安装详见3.3。
图5.2.3-1 边龙骨安装图5.2.3-2 钢丝网板安装3.门窗节点安装做法 1）门头上框节点门头上框用一根“L 型ST-1龙骨”和一根“增强L 型ST-2龙骨”绑扎在一起形成骨架做横向加固，且L 型龙骨的两边都有孔，增强了L 型龙骨和水泥砂浆的握裹力。
两根L 型龙骨与水泥砂浆结合构成一道水泥砂浆过梁，和门窗两边水泥砂浆暗柱直接连接，形成一个很强的框架结构。
金属网片水泥砂浆层L型ST-1龙骨水泥砂浆过梁加强型L型ST-2龙骨十字形连接L形连接ST-3加强金属网片ST-3加强ST-3加强金属网片连接处用22#铁丝绑扎金属网片水泥砂浆层连接处用22#铁丝绑扎T字形连接ST-3加强金属网片ST-3加强ST-3加强连接处用22#铁丝绑扎图5.2.3-3 轻质隔墙连接形式节点图5.2.3-4 门窗上方安装2）门窗两侧节点门窗两侧采用特制的拐角网加ST-3龙骨，ST-3龙骨开口处是对应门窗口，填上水泥砂浆后形成一个网片、龙骨、水泥砂浆包裹在一起的暗柱，其强度接近“钢筋结构柱”，特制的拐角网可防止在打孔时开裂。
为了保证门窗洞口在粉刷前形成有效的框架结构，必须对门头过梁和拐角网的暗柱进行水泥砂浆填充，并且填充密实，水泥砂浆达到一定强度后方可进行粉刷施工。
5.2.4水电配管安装钢丝网板组装完后进行水电配管，水电立管敷设在钢丝网板凹槽或孔内，用22#扎丝绑扎，间距为500mm ，水电配管超出钢丝网板时用平网包裹。
钢丝网板上水平管线布管时，开口应用剪刀或切割机进行切割，网片裁开后向上扳起，待水平管布好后再扳下绑扎牢固。
当水平管线长度大于500mm 时采用单边布管，严禁将龙骨全部截断，龙骨截面不应大于龙骨宽度的一半。
若龙骨截断时应用Φ6的钢筋进行加固。
当钢丝网板两边同时水平布管时，两根水平管的水平高差大于300mm ，同时水平横管的直径不应大于25mm 。
水平横管大于25mm 时必须在管的外露侧包裹平网。
水泥暗柱水泥砂浆层图5.2.3-5 门窗上方节点图5.2.3-6 门窗两侧节点图5.2.4-1 水电配管安装单点吊挂物超过80Kg时需先在吊挂重物处的金属网片内模中填充细石混凝土，待达到一定强度后再安装膨胀螺栓吊挂物品。
如没法填充细石混凝土时采用多点吊挂，吊挂点尽量选在网片凹槽的位置。
5.2.5混凝土墙垫处理用于较潮湿的房间（卫生间、厨房等）隔墙下高度150mmC20混凝土墙垫一般采用提前浇筑混凝土，然后安装隔墙，而本工程采用先安装钢丝网骨架，然后在骨架两侧支模浇筑混凝土，解决了后安装骨架打眼破坏墙垫混凝土。
5.2.6抹灰抹灰主要分为三个步骤：填槽、打底、冲筋抹灰。
钢丝网板填槽采用1：2-1：2.5水泥砂浆，主要是将钢丝网板凹槽填平，填槽时砂浆不得高出板面，以免抹面时砂浆过厚。
抹灰前应先把门、窗上边横梁和两边图5.2.6-1 抹灰填槽拐角网先填实。
填槽结束后养护24小时进行抹灰打底，打底用1：3水泥砂浆进行施工。
打底结束后养护24小时，平按无明显痕迹时进行面层施工，抹面砂浆为1：2.5-1：3.5，并按图纸要求做相应光洁度处理。
图5.2.6-2 成型墙体5.2.7造型多变中空钢丝网内模隔墙板具有可塑性，可根据设计需要，造型随意进行变化，施工仍简便快捷。
图5.2.7-1 弧形钢丝网安装6．材料与设备本工法使用的主材见表6，设备为常用的射枪、切割机、剪刀、抹灰相关小型手头工具等。
中空钢丝网内模轻质隔墙材料表表67.质量控制7.1质量控制标准中空钢丝网内模板施工质量严格执行《建筑装饰装修工程质量验收规范》，网板安装允许偏差执行表7.1-1、墙体允许偏差执行表7.1-2。
网板检查验收标准表7.1-1墙体检查验收标准表7.1-27.2质量保证7.2.1中空钢丝网内模隔墙施工必须符合03J112图集要求，墙体应满足GB50210-2001《建筑装饰装修工程质量验收规范》和GB50300-2001《建筑工程施工质量验收统一标准》的要求。
7.2.2内隔墙面层不得有起皮、掉角、气鼓和出现裂缝，面层平整光滑。
7.2.3内隔墙与主体结构接缝应填密实，并加设两道网格布，防止出现干缩裂缝。
8.安全措施8.1认真贯彻“安全第一，预防为主”的方针，根据国家有关规定和工程实际，配备专职安全员，执行安全生产责任制，明确各级人员职责，做好安全生产工作。
8.2施工现场设专人负责防火工作，配备消防器材和消防设备，作到经常检查，发现隐患及时上报处理；现场施工作业，设备、材料堆放不得占用或堵塞消防通道。
8.3施工现场临时用电严格按照《施工现场临时用电安全技术规范》的有关规定要求执行。
8.4 建立完善的安全保证体系，加强施工作业中的安全检查，确保作业标准化，规范化。
9.环保措施9.1成立对应的施工环境卫生管理机构，在工程施工过程中严格遵守国家和地方政府的有关环境保护的法律、法规和规章，加强对施工材料、设备、生产生活垃圾的控制和治理，遵守防火和废弃物处理的规章制度，做好交通环境疏导，充分满足便民要求，认真接受城市交通管理，随时接受相关单位的监督检查。
9.2将施工场地和作业限制在工程建设允许的范围内，合理布置，规范围挡，做到标牌清楚，齐全，各种标识醒目，施工场地整洁文明。
9.3对施工场地道路进行硬化，并在晴天经常对施工通行道路进行洒水，防止尘土飞扬，污染周围环境。
10.效益分析中空钢丝网内模隔墙的施工解决了普通轻质隔墙安装复杂，隔墙板接缝开裂等质量通病，同时解决了在轻质隔墙上直接安装吊挂物。
中空钢丝网内模隔墙不需要像普通轻质隔墙开槽施工，直接在钢丝网内预埋水电管线，大大缩短了工期，同时钢丝网架在冬季可以施工，抹灰待来年气温回升时施工，可以使工程不会因为天气原因而造成误工。
中空钢丝网内模板隔墙减少了使用过程维修费用，在市场上建立了良好的信誉，取得很好的社会效益，且施工安全简便快捷，其发展前景十分广阔。
各类轻质隔墙性能比较表10-111.应用实例山西省图书馆工程为省级大型图书馆，是山西省会太原市新建文化商贸区大型公共建筑之一。
山西省图书馆位于太原文化商务区"文化岛"西端，该建筑布局呈不规则L形布局，建筑东西总长132.6m，南北总宽155.2m，地下一层，地上五层，总共藏书量700万册，总建筑面积49900平方米。
室内轻质隔墙为100厚中空钢丝网内模轻质隔墙，空气隔声性能在40分贝以上。
该工程在轻质隔墙施工过程中得到了甲方、监理和相关质量部门的认可和好评，质量目标为确保汾水杯，争创鲁班奖。
科技成果审核表。
