材料力学性能第四章

《材料物理性能》第一章材料的力学性能1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力，若直径拉细至2.4mm ，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。

解：由计算结果可知：真应力大于名义应力，真应变小于名义应变。

1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。

若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。

解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。

则有当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。

0816.04.25.2ln ln ln 22001====A A l l T ε真应变)(91710909.4450060MPa A F =⨯==-σ名义应力0851.0100=-=∆=AA l l ε名义应变)(99510524.445006MPa A F T =⨯==-σ真应力)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.323)8405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量1 / 101-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞ 和t = τ时的纵坐标表达式。

解：Maxwell 模型可以较好地模拟应力松弛过程：V oigt 模型可以较好地模拟应变蠕变过程：以上两种模型所描述的是最简单的情况，事实上由于材料力学性能的复杂性，我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。

第一章 单向静拉伸力学性能1、 解释下列名词。

1弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。

2．滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。

3．循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。

4．包申格效应：金属材料经过预先加载产生少量塑性变形,卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。

5．解理刻面：这种大致以晶粒大小为单位的解理面称为解理刻面.6．塑性:金属材料断裂前发生不可逆永久（塑性)变形的能力。

韧性:指金属材料断裂前吸收塑性变形功和断裂功的能力。

7.解理台阶：当解理裂纹与螺型位错相遇时，便形成一个高度为b 的台阶.8。

河流花样：解理台阶沿裂纹前端滑动而相互汇合,同号台阶相互汇合长大,当汇合台阶高度足够大时，便成为河流花样。

是解理台阶的一种标志。

9.解理面：是金属材料在一定条件下，当外加正应力达到一定数值后，以极快速率沿一定晶体学平面产生的穿晶断裂,因与大理石断裂类似，故称此种晶体学平面为解理面。

10.穿晶断裂：穿晶断裂的裂纹穿过晶内,可以是韧性断裂，也可以是脆性断裂.沿晶断裂：裂纹沿晶界扩展，多数是脆性断裂.11。

韧脆转变：具有一定韧性的金属材料当低于某一温度点时，冲击吸收功明显下降，断裂方式由原来的韧性断裂变为脆性断裂，这种现象称为韧脆转变12.弹性不完整性：理想的弹性体是不存在的，多数工程材料弹性变形时,可能出现加载线与卸载线不重合、应变滞后于应力变化等现象,称之为弹性不完整性。

弹性不完整性现象包括包申格效应、弹性后效、弹性滞后和循环韧性等2、 说明下列力学性能指标的意义。

答：E 弹性模量 G 切变模量 r σ规定残余伸长应力 2.0σ屈服强度 gt δ金属材料拉伸时最大应力下的总伸长率 n 应变硬化指数 【P15】3、 金属的弹性模量主要取决于什么因素？为什么说它是一个对组织不敏感的力学性能指标?答：主要决定于原子本性和晶格类型。

第4章金属在冲击载荷下的力学性能◆4.1 冲击载荷下金属变形和断裂的特点◆4.2 冲击弯曲和冲击韧性◆4.3 低温脆性◆4.4 影响韧脆转变温度的冶金因素许多机器零件在实际工作中要受到冲击载荷的作用，如冲床、锻锤、汽车行驶通过道路上的凹坑、飞机起飞和降落等。

冲击载荷属于动态载荷，而且，温度降低和加载速度提高都会增加材料的脆断倾向。

本章主要讨论冲击载荷作用下材料的性能评定和冷脆倾向及其影响因素。

4.1 冲击载荷下金属变形和断裂的特点一、加载速率冲击载荷与静载荷的主要区别：加载速率不同 加载速率：载荷施加于机件的速率，用单位时间内增加的应力表示(σ=d σ/dt )，单位为MPa/s 。

冲击载荷加载速率佷高静载荷加载速率低形变速率：单位时间内的变形量。

加载速率↑，形变速率↑二、形变速率用形变速率可以间接地反映加载速率。

表示方法绝对形变速率：单位时间内试件长度的增长率V =dl /dt ，单位为m/s相对形变速率(应变速率)：单位时间内应变的变化量de d ετ∙=（e —真应变）三、加载状态划分现代机械中，不同机件的应变速率范围：10−6/s ~106/s •静载：应变速率在 ≤ 10−5/s 范围，金属材料的力学性能变化不明显；•准静态： ＝10−5/s ~ 10−2/s （相当于静载）；•动态： ≥ 10−2/s ，金属材料的力学性能变化明显。

必须考虑加载速度对力学性能的影响。

ε∙ε∙ε∙静拉伸试验 ：10−5/s ~ 10−2/s冲击试验 ： 102/s ~ 104/s四、形变速率对弹性变形的影响弹性变形受应变速率影响不大原因：弹性变形传播速度较快，是以声速在介质中传播；普通摆锤冲击试验时绝对变形速度：5~5.5m/s冲击弹性变形总能紧跟上冲击外力的变化因此，弹性变形可以及时响应冲击载荷。

应变速率对金属的弹性行为及弹性模量不会产生影响。

五、形变速率对塑性变形的影响形变速率对塑性变形及断裂过程有显著影响。

材料力学性能教案第一章：材料力学性能概述教学目标：1. 理解材料力学性能的概念及其重要性。

2. 掌握材料力学性能的主要指标。

3. 了解不同材料的力学性能特点。

教学内容：1. 材料力学性能的概念：定义、重要性。

2. 材料力学性能的主要指标：弹性模量、屈服强度、抗拉强度、韧性、硬度等。

3. 不同材料的力学性能特点：金属材料、非金属材料、复合材料等。

教学活动：1. 引入讨论：为什么了解材料的力学性能很重要？2. 讲解材料力学性能的概念及其重要性。

3. 通过示例介绍不同材料的力学性能特点。

4. 练习计算材料力学性能指标。

作业：1. 复习材料力学性能的主要指标及其计算方法。

2. 选择一种材料，描述其力学性能特点，并解释其在实际应用中的作用。

第二章：弹性模量教学目标：1. 理解弹性模量的概念及其物理意义。

2. 掌握弹性模量的计算方法。

3. 了解弹性模量在不同材料中的变化规律。

教学内容：1. 弹性模量的概念：定义、物理意义。

2. 弹性模量的计算方法：胡克定律、应力-应变关系。

3. 弹性模量在不同材料中的变化规律：金属材料、非金属材料、复合材料等。

教学活动：1. 复习上一章的内容，引入弹性模量的概念。

2. 讲解弹性模量的计算方法，并通过示例进行演示。

3. 通过实验或示例观察不同材料的弹性模量变化规律。

作业：1. 复习弹性模量的概念及其计算方法。

2. 完成弹性模量的计算练习题。

第三章：屈服强度与抗拉强度教学目标：1. 理解屈服强度与抗拉强度的概念及其物理意义。

2. 掌握屈服强度与抗拉强度的计算方法。

3. 了解屈服强度与抗拉强度在不同材料中的变化规律。

教学内容：1. 屈服强度与抗拉强度的概念：定义、物理意义。

2. 屈服强度与抗拉强度的计算方法：应力-应变关系、极限状态方程。

3. 屈服强度与抗拉强度在不同材料中的变化规律：金属材料、非金属材料、复合材料等。

教学活动：1. 复习上一章的内容，引入屈服强度与抗拉强度的概念。

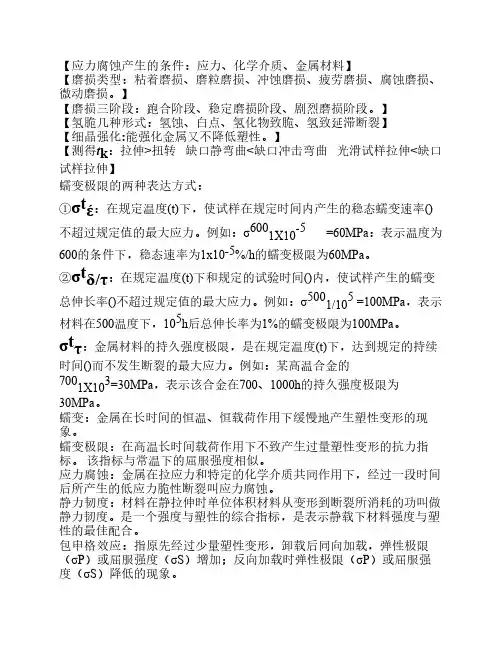

【应力腐蚀产生的条件：应力、化学介质、金属材料】【磨损类型：粘着磨损、磨粒磨损、冲蚀磨损、疲劳磨损、腐蚀磨损、微动磨损。

】【磨损三阶段：跑合阶段、稳定磨损阶段、剧烈磨损阶段。

】【氢脆几种形式：氢蚀、白点、氢化物致脆、氢致延滞断裂】【细晶强化:能强化金属又不降低塑性。

】【测得t k：拉伸>扭转缺口静弯曲<缺口冲击弯曲光滑试样拉伸<缺口试样拉伸】蠕变极限的两种表达方式：①σtέ：在规定温度(t)下，使试样在规定时间内产生的稳态蠕变速率()不超过规定值的最大应力。

例如：σ6001X10-5=60MPa：表示温度为600的条件下，稳态速率为1x10-5%/h的蠕变极限为60MPa。

②σtδ/τ：在规定温度(t)下和规定的试验时间()内，使试样产生的蠕变总伸长率()不超过规定值的最大应力。

例如：σ5001/105 =100MPa，表示材料在500温度下，105h后总伸长率为1%的蠕变极限为100MPa。

σtτ：金属材料的持久强度极限，是在规定温度(t)下，达到规定的持续时间()而不发生断裂的最大应力。

例如：某高温合金的7003=30MPa，表示该合金在700、1000h的持久强度极限为1X1030MPa。

蠕变：金属在长时间的恒温、恒载荷作用下缓慢地产生塑性变形的现象。

蠕变极限：在高温长时间载荷作用下不致产生过量塑性变形的抗力指标。

该指标与常温下的屈服强度相似。

应力腐蚀：金属在拉应力和特定的化学介质共同作用下，经过一段时间后所产生的低应力脆性断裂叫应力腐蚀。

静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。

是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。

包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限（σP）或屈服强度（σS）增加；反向加载时弹性极限（σP）或屈服强度（σS）降低的现象。

磨损：机件表面相接触并作相对运动时，表面逐渐有微小颗粒分离出来形成磨屑，使表面材料逐渐损失、造成表面损伤的现象。

材料力学性能-课后答案-(时海芳-任鑫)第一章1.解释下列名词①滞弹性：金属材料在弹性范围内快速加载或卸载后，随时间延长产生附加弹性应变的现象称为滞弹性，也就是应变落后于应力的现象。

②弹性比功：金属材料吸收弹性变形功的能力，一般用金属开始塑性变形前单位体积吸收的最大弹性变形功表示。

③循环韧性：金属材料在交变载荷下吸收不可逆变形功的能力称为循环韧性。

④包申格效应：金属材料经过预先加载产生少量塑性变形，卸载后再同向加载，规定残余伸长应力增加；反向加载，规定残余伸长应力降低的现象。

⑤塑性：金属材料断裂前发生不可逆永久（塑性）变形的能力。

⑥韧性：指金属材料断裂前吸收塑性变形功和断裂功的能力。

脆性：指金属材料受力时没有发生塑性变形而直接断裂的能力⑦加工硬化：金属材料在再结晶温度以下塑性变形时,由于晶粒发生滑移, 出现位错的缠结,使晶粒拉长、破碎和纤维化,使金属的强度和硬度升高,塑性和韧性降低的现象。

⑧解理断裂：解理断裂是在正应力作用产生的一种穿晶断裂，即断裂面沿一定的晶面（即解理面）分离。

2.解释下列力学性能指标的意义弹性模量）；（2）ζ p（规定非比例伸长应力）、ζ e（弹性极限）、ζ s（屈服强度）、ζ 0.2（屈服强度）；（3）ζ b（抗拉强度）；（4）n（加工硬化指数）; （5）δ （断后伸长率）、ψ （断面收缩率）4.常用的标准试样有5 倍和10倍，其延伸率分别用δ 5 和δ 10 表示，说明为什么δ 5>δ 10。

答：对于韧性金属材料，它的塑性变形量大于均匀塑性变形量，所以对于它的式样的比例，尺寸越短，它的断后伸长率越大。

5.某汽车弹簧，在未装满时已变形到最大位置，卸载后可完全恢复到原来状态；另一汽车弹簧，使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，而且塑性变形量越来越大。

试分析这两种故障的本质及改变措施。

答：（1）未装满载时已变形到最大位置：弹簧弹性极限不够导致弹性比功小；（2）使用一段时间后，发现弹簧弓形越来越小，即产生了塑性变形，这是构件材料的弹性比功不足引起的故障，可以通过热处理或合金化提高材料的弹性极限（或屈服极限），或者更换屈服强度更高的材料。

《材料的力学性能》第一章 材料的拉伸性能名词解释：比例极限P σ，弹性极限e σ，屈服极限s σ，屈服强度0.2σ，抗拉强度b σ，延伸率k δ，断面收缩率k ψ（P7-8），断裂强度f σ（k σ），韧度（P10）1、拉伸试验可以测定那些力学性能？对拉伸试件有什么基本要求？ 答：拉伸试验可以测定的力学性能为：弹性模量E ，屈服强度σs ，抗拉强度σb ，延伸率δ，断面收缩率ψ。

2、拉伸图和工程应力-应变曲线有什么区别？试验机上记录的是拉伸图还是工程应力-应变曲线？答：拉伸图和工程应力—应变曲线具有相似的形状，但坐标物理含义不同，单位也不同。

拉伸图横坐标为伸长量（单位mm ），纵坐标为载荷（单位N ）；工程应力-应变曲线横坐标为工程应力（单位MPa ），纵坐标为工程应变（单位无）。

试验机记录的是拉伸图。

3、脆性材料与塑性材料的应力-应变曲线有什么区别？脆性材料的力学性能可以用哪两个指标表征？答：如下图所示，左图近似为一直线，只有弹性变形阶段，没有塑性变形阶段，在弹性变形阶段断裂，说明是脆性材料。

右图为弯钩形曲线，既有弹性变形阶段，又有塑性变形阶段，在塑性变形阶段断裂，说明是塑性材料。

脆性材料力学性能用“弹性模量“和”脆性断裂强度”来描述。

4、塑性材料的应力-应变曲线有哪两种基本形式？如何根据应力-应变曲线确定拉伸性能？答：分为低塑性和高塑性两种，如下图所示。

左图曲线有弹性变形阶段与均匀塑性变形阶段，没有颈缩现象，曲线在最高点处中断，即在均匀塑性变形阶段断裂，且塑性变形量小，说明是低塑性材料。

右图曲线有弹性变形阶段，均匀塑性变形阶段，颈缩后的局集塑性变形阶段，曲线在经过最高点后向下延伸一段再中断，即在颈缩后的局集塑性变形阶段断裂，且塑性变形量大，说明是高塑性材料。

5、何谓工程应力和工程应变？何谓真应力和真应变？两者之间有什么定量关系？答：6、如何测定板材的断面收缩率？答：断面收缩率是材料本身的性质，与试件的几何形状无关，其测试方法见P8。

名词解释：1加工硬化：试样发生均匀塑性变形，欲继续变形则必须不断增加载荷，这种随着随性变形的增大形变抗力不断增大的现象叫加工硬化。

2弹性比功：表示金属材料吸收塑性变形功的能力。

3滞弹性：在弹性范围内快速加载或卸载后，随着时间延长产生附加弹性应变的现象。

4包申格效应：金属材料通过预先加载产生少来塑性变形，卸载后再同向加载，规定参与伸长应力增加；反向加载，规定残余伸长应力降低的现象。

5塑性：金属材料断裂前发生塑性变形的能力。

常见塑性变形方式：滑移和孪生6应力状态软性系数：最大切应力最大正应力应力状态软性系数α越大，最大切应力分量越大，表示应力状态越软，材料越易产生塑性变形α越小，表示应力状态越硬，则材料越容易产生脆性断裂7缺口效应：由于缺口的存在，在静载荷作用下，缺口截面上的应力状态发生拜年话，产生所谓―缺口效应―①缺口引起应力集中，并改变了缺口应力状态，使得缺口试样或机件中所受的应力由原来的单向应力状态改变为两向或者三向应力状态。

②缺口使得材料的强度提高，塑性降低，增大材料产生脆断的倾向。

8缺口敏感度：有缺口强度的抗拉强度ζbm与等截面尺寸光滑试样的抗拉强度ζb的比值. NSR=ζbn / ζs NSR越大缺口敏感度越小9冲击韧性：Ak除以冲击式样缺口底部截面积所得之商10冲击吸收功：式样变形和断裂所消耗的功，称为冲击吸收功以Ak表示，单位J11低温脆性：一些具有体心立方晶格或某些秘排立方晶格的金属，当温度降低到、某一温度时，会由韧性状态变为脆性状态，冲击吸收功明显下降，断裂机理由微孔聚集变为穿晶解理，断口特征由纤维状变为结晶状，这种现象称为低温脆性12 脆性转变温度：当温度降低时，材料屈服强度急剧增加，而塑形和冲击吸收功急剧减小。

材料屈服强度急剧升高的温度，或断后延伸率，断后收缩率，冲击吸收功急剧减小的温度就是韧脆转变温度tk，tk是一个温度区间13疲劳贝纹线:以疲劳源为中心的近于平行的一簇同心圆.是疲劳源裂纹扩展时前沿的痕迹14疲劳条带：具有略显弯曲并相互平行的沟槽花样，是疲劳断口最典型的微观特征15驻留滑移带：金属在循环应力长期作用下，形成永久留或再现的循环滑移带称为驻留滑移带，具有持久驻留性.16应力场强度因子KI ：表示应力场的强弱程度，对于某一确定的点的大小直接影响应力场的大小，KI 越大，则应力场各应力分量也越大17应力腐蚀：金属在拉应力和特定的化学介质共同作用下，经过一段时间后产生的低应力脆断现象18氢致延滞断裂：高强度钢或α+β钛合金中，含有适量的处于固溶状态的氢，在低于屈服强度的应力持续作用下经过一段时间的孕育期后在金属内部，特别是在三向拉应力区形成裂纹，裂纹的逐步扩展，最后突然发生脆性断裂，这种由于氢的作用而产生的延滞断裂现象称为氢致延滞断裂第一章2.力学性能指标的意义（1)δ0.2 对于拉伸曲线上没有屈服平台的材料，塑性变形硬化过程是连续的，产生0.2%残余伸长应力时刻的屈服强度。
