目录1适用范围 (1)2编制依据 (1)3 主要遵循的规范、标准 (1)4 工程概况 (1)5 施工方案 (1)8 人员、设备、工程量需求计划 (6)1适用范围本施工方案适用于西气东输三线西段（二标段）管道工程焊接施工中的现场补口、补伤作业施工。
2编制依据1）霍尔果斯-中卫第二标段管道工程招标文件与承包合同2）霍尔果斯-中卫第二标段管道工程线路施工图纸3）霍尔果斯-中卫第二标段管道工程线路施工技术要求4）《油气长输管道工程施工及验收规范》GB50369-20065）《西气东输三线管道工程防腐层补口补伤技术规范》（Q/SY GJX 0213-2012）3 主要遵循的规范、标准本工程遵循中国国家、行业标准及中石油有关企业标准。
1）《油气长输管道工程施工及验收规范》(GB 50369-2006)2）《西气东输三线管道工程钢制管道三层结构聚乙烯防腐层技术规范》（Q/SY GJX 0206-2012）3）《西气东输三线管道工程防腐层补口补伤技术规范》（Q/SY GJX 0213-2012）4 工程概况西气东输三线西段工程起新疆霍尔果斯，止于宁夏中卫。
管道总体走向自西北向东南，途经新疆、甘肃、宁夏3个省、自治区，从新疆霍尔果斯-宁夏中卫段与西气东输二线并行。
线路长2456km，设计输量300×108m3/a，管径1219mm，设计压力12MPa。
具体走向见“西气东输三线西段管道工程线路走向示意图”（图1-1）。
图1-1 西气东输三线西段（二标段）管道工程线路走向示意图5 施工方案5.1 方案概述防腐补口、补伤作业施工:首先通过下发防腐补口补伤通知；做好补口补伤准备工作后，进行焊道加热除湿；然后按照规范要求进行焊道除锈及清理，合格后进行焊道预热并进行涂刷底漆；以上步骤均合格后进行加热收缩带补口；补口后进行电火花捡漏，然后进行剥离强度试验，最后填写施工记录并及时与相应部门联系沟通。
5.2 现场补口、补伤施工工序流程图。
西气东输三线管道工程西段永昌压气站110kV外电工程项目划分管理办法西气东输三线管道工程西段永昌压气站110kV外电工程EPC项目部二O一六年四月十日批准：年月日审核：年月日年月日年月日编写：年月日编制说明为规范西气东输三线管道工程西段永昌压气站110kV外电工程的施工质量，便于项目建设过程中检查、验收和单位工程质量评定及竣工资料编制。
加强工程建设质量的过程管理与控制，保证工程质量，特制定本项目划分管理办法。
1.工程概况：新建上河湾330kV变～永昌压气站一、二回110kV架空线路（简称：上气一二回）2X41公里。
起点：上河湾330kV变；终点：永昌压气站。
额定电压：110kV。
2、标段划分：根据西气东输三线管道工程西段永昌压气站110kV外电工程EPC项目部招标文件，本工程划分以下三个标段：1）第一标段：线路工程。
由甘肃省安装建设集团公司负责。
新建AG1至AG77终至，共计69基，其中转角塔13基；直线塔56基。
新建BG1至BG72终至，共计61基，其中转角塔13基；直线塔48基。
2）第二标段：线路工程。
由甘肃金兴建设工程有限公司负责。
同时负责西二线110KV 外电改线及临时T接用电。
新建AG78至AG153终至，共计68基，其中转角塔10基；直线塔35基。
新建BG73至BG150终至，共计71基，其中转角塔11基；直线塔60基。
3）第三标段：330kV永昌变110kV间隔扩建。
由甘肃金兴建设工程有限公司负责。
3.编制依据：本项目划分依据《110kV～500kV架空电力线路施工质量及评定规程》（DL/T 5168-2002）和现行国家有关工程质量的法律、法规、管理标准、技术规范及电力行业有关标准所编制，并符合国家标准和有关强制性标准的规定。
4.项目划分编号说明：西气东输三线管道工程西段永昌压气站110kV外电工程划分一个单位工程。
结合西气东输三线管道工程西段工程编号的实际。
项目名称、单项工程、单位工程、子单位工程、分部工程、分项工程编号说明如下：XSX1-10-09-01-01-01分项工程编号分部工程编号子单位工程编号单位工程编号单项工程编号项目名称1)项目名称：西气东输三线西段管道工程。
西气东输三线西段工程〔二标段〕伴行、穿越已建管道施工方案0 施工使用版本日期文件状态编制人审核人批准人目录12345677.10 成立事故应急处理小组，小组成员手机保持 24 小时畅通，现场消灭危及在役管线的行为或大事，应快速启动相关应急程序，快速到现场进展抢险处理，消退危急因素，防止事态扩大。
888.6 确实必要时，可以依据最状况，对建管道与已建管道重制定水工保护方案。
(8)1总则为保证施工段内，并行管道的安全，标准西气东输三线西段〔二标段〕管道施工过程中的行为，降低对其他管道的影响，特制定此方案。
2编制依据2.1《油气长输管道工程施工及验收标准》〔GB50369-2023〕2.2《西气东输二线管道工程线路工程施工技术标准》〔Q/SY GJX0109-2023〕2.3《中华人民共和国石油自然气管道保护法》2.4《GB 50251-2023 输气管道工程设计标准》2.5《Q/SY1240-2023 15 作业许可治理标准》2.6《Q/SY1247-2023 12 挖掘作业安全治理标准》3概述本标一期投产段管道始于乌苏压气站出站围墙外 2 米，最终乌鲁木齐压气站进站，线路全长318.5km。
线路总体并行西二线，局部地段还并行西部管道，总体在西二线南侧敷设，但由于规划、避让敏感区等因素，有 5 段与西二线偏离，其它地段根本与西二线并行，偏离状况详见表 1-1。
表 1-1西三线与西二线偏离状况统计表序号位置长度〔km〕偏离缘由1 奎屯、独山子20.9 规划2 沙湾博尔古通、安集海31.2 二线位置无空间3 沙湾金沟河镇12.9 规划调整4 石河子18.9 规划调整5 乌鲁木齐河穿越前后7.679 避让水源地一级保护区总计91.579除上述 91.579km 西三线与西二线偏离以外，其余 226.921km 建管道均与西二线并行敷设。
word 44施工原则4.1并行段管道施工前，要首先征得在役管道运行单位的同意，并办理安全生产治理协议等相应施工手续，同时编制专项施工方案，待监理、EPC 审批合格后，方可施工。

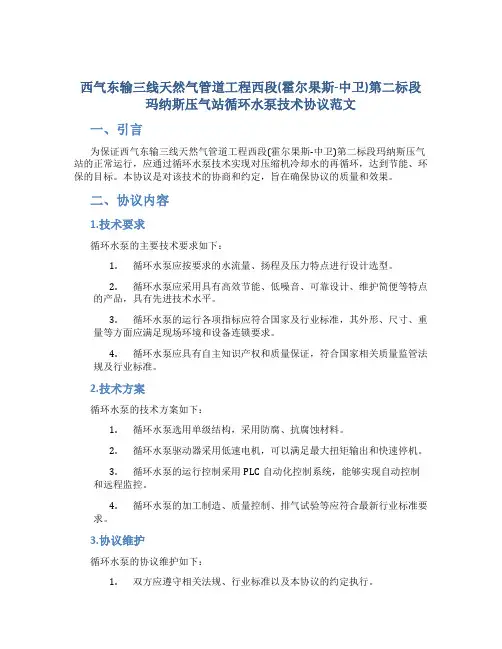

西气东输三线天然气管道工程西段(霍尔果斯-中卫)第二标段玛纳斯压气站循环水泵技术协议范文一、引言为保证西气东输三线天然气管道工程西段(霍尔果斯-中卫)第二标段玛纳斯压气站的正常运行，应通过循环水泵技术实现对压缩机冷却水的再循环，达到节能、环保的目标。
本协议是对该技术的协商和约定，旨在确保协议的质量和效果。
二、协议内容1.技术要求循环水泵的主要技术要求如下：1.循环水泵应按要求的水流量、扬程及压力特点进行设计选型。
2.循环水泵应采用具有高效节能、低噪音、可靠设计、维护简便等特点的产品，具有先进技术水平。
3.循环水泵的运行各项指标应符合国家及行业标准，其外形、尺寸、重量等方面应满足现场环境和设备连锁要求。
4.循环水泵应具有自主知识产权和质量保证，符合国家相关质量监管法规及行业标准。
2.技术方案循环水泵的技术方案如下：1.循环水泵选用单级结构，采用防腐、抗腐蚀材料。
2.循环水泵驱动器采用低速电机，可以满足最大扭矩输出和快速停机。
3.循环水泵的运行控制采用PLC自动化控制系统，能够实现自动控制和远程监控。
4.循环水泵的加工制造、质量控制、排气试验等应符合最新行业标准要求。
3.协议维护循环水泵的协议维护如下：1.双方应遵守相关法规、行业标准以及本协议的约定执行。
2.循环水泵采购方应实施严格的质量检查，对设备应设置保护措施和维护措施，做好使用与保养。
3.循环水泵生产方在售后服务方面应做到快速响应，及时解决问题。
三、协议效力本协议自双方签字盖章之日起立即生效，并在协议有效期内具有法律效力。
同时，双方为本协议的落实约定所产生的争议，应协商解决；协商不成，任何一方有权向相关司法机构提起诉讼。
四、签署本协议为循环水泵技术协议范本，双方应按照实际情况制定具体协议内容。
本协议自双方签字盖章生效，一式两份，双方各执一份。
甲方：（盖章）乙方：（盖章）日期：年月日。
目录1编制总则 (3)1。
1编制目的及意义 (3)1。
2编制依据 (3)2工程概述 (4)2。
1 工程名称 (4)2。
2 建设单位 (4)2.3 第二标段工程概况 (4)2。
4 沿线自然概况 (5)3工程措施水土保持工程量 (7)4项目组织 (8)4。
1领导小组主要成员 (8)4。
2领导小组组织机构图 (8)4.3 组织机构及人员职责 (8)5水土保持措施实施方案 (11)5。
1 指导思想 (11)5.2方案的使用范围 (12)5。
3 基本原则 (12)5.4防治目标 (13)5。
5水土保持措施分类 (13)5。
6水土保持工作流程 (14)5。
7水土保持方法和防治措施 (14)6 拟投入人员及设备 (18)7 施工进度计划 (19)1编制总则1。
1编制目的及意义为了贯彻落实《中华人民共和国水土保持法》及有关法律、法规，处理好开发建设项目与环境保护的关系，因地制宜地采取防治措施,使项目责任范围内人为新增的水土流失得到有效控制,原有的水土流失得到基本治理,管道安全得到保障，生态环境明显改善，社会、经济、生态效益显著提高.水土保持施工方案，对指导水土保持防护体系建设和水土保持监测,防止工程建设造成的新增人为水土流失、保护生态环境、保障工程建设和安全运行以及促进社会经济的持续发展具有重要意义。
1.2编制依据1.2。
1设计依据（1）《西气东输三线西段工程（霍尔果斯-中卫段）水土保持方案报告书》(2）西气东输三线西段工程水工保护和水土保持初步设计(3)西气东输三线西段工程二标段线路工程设计图纸(4）西气东输三线西段线路工程水土保持施工图设计说明(GP—01—PL02—SB-DW-000—000）第一册第一分册(第二标段）(5）西气东输三线西段线路工程水土保持施工图第一册第二分册（第二标段）1。
2。
2法律法规（1）《中华人民共和国水土保持法》（全国人民代表大会,1991)；(2）《输气管道工程设计规范》（GB 50251—2003）；（3)《油气输送管道穿越工程设计规范》（G B50423—2007）；（4）《油气输送管道跨越工程设计规范》（GB 50459—2009）；(5)《开发建设项目水土流失防治标准》(GB 50434—2008）；（6)《水土保持综合治理技术规范》（GB/T 16453-2008)；（7）《油气输送管道线路工程水工保护设计规范》（SY/T 6793—2010);(8)《开发建设项目水土保持方案技术规范》（SL204—98);（9）《水土保持监测技术规程》（SL277-2002）；（10）《水利水电工程制图标准水土保持图》（SL73。

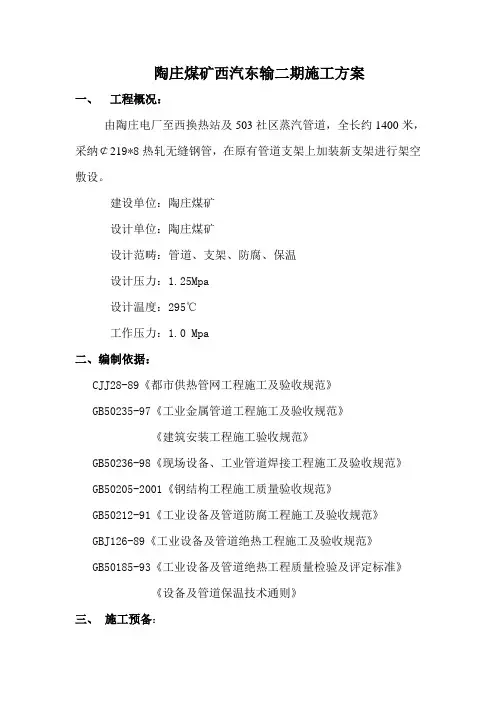

陶庄煤矿西汽东输二期施工方案一、工程概况：由陶庄电厂至西换热站及503社区蒸汽管道，全长约1400米，采纳￠219*8热轧无缝钢管，在原有管道支架上加装新支架进行架空敷设。
建设单位：陶庄煤矿设计单位：陶庄煤矿设计范畴：管道、支架、防腐、保温设计压力：1.25Mpa设计温度：295℃工作压力：1.0 Mpa二、编制依据：CJJ28-89《都市供热管网工程施工及验收规范》GB50235-97《工业金属管道工程施工及验收规范》《建筑安装工程施工验收规范》GB50236-98《现场设备、工业管道焊接工程施工及验收规范》GB50205-2001《钢结构工程施工质量验收规范》GB50212-91《工业设备及管道防腐工程施工及验收规范》GBJ126-89《工业设备及管道绝热工程施工及验收规范》GB50185-93《工业设备及管道绝热工程质量检验及评定标准》《设备及管道保温技术通则》三、施工预备：1.依照施工现场及甲方安排布置各项施工用临时设施。
2.合理安排、精心组织治理、技术及有关施工人员熟悉现场及图纸、学习规范、标准及施工方案，并及时提出用料打算。
3.对工程中的关键工序、隐藏部位、重点及难点，制定具体可行的施工措施。
4.组织工机具、材料等进入施工现场，并做好防火防盗防毒及接地措施。
5.搞好材料进场检验。
6.办理动火等各项进场施工手续。
四、要紧劳动力打算（见附表一）五、要紧施工机具安排（见附表二）六、安装工艺流程管子、管件、管道附件、阀门质量的检验→管道滑动、固定支架的制作与安装→管道除锈及端部坡口制作→主管道吊装、组对与焊接→主管道上放空及疏水装置的安装→阀门和法兰的安装→管道无损检测→管道水压试验→管道的刷柒与保温七、安装工艺1. 管子、管件、管道附件、阀门质量的检验：管子、管件、管道附件及阀门必须具有制造厂的合格证明书，证明书上的规格、材质及技术参数应符合现行国家或行业技术标准。
外观表面质量要求如下：(1) 无裂纹、缩孔、夹渣、粘砂、折迭、重皮等缺陷；(2) 表面应光滑，不承诺有尖锐划痕；(3) 凹陷深度不得超过1.5mm，凹陷最大尺寸不应大于管子周长的5％，且不大于40mm。
目录一、编制依据 (2)二、工程概况 (2)三、主要工序及施工措施 (3)1 作业概述 (3)2 围堰导流、管沟开挖、组装焊接 (4)3凝土压重块安装或混凝土浇筑 (7)4 管沟回填、水工保护、恢复地貌 (8)5 质量保证措施 (8)6 HSE措施 (8)一、编制依据1）《油气长输管道工程施工及验收规范》(GB 50369-2006)2）《油气输送管道穿越工程施工规范》（GB50424-2007）3）《油气输送管道线路工程抗震技术规范》GB50470-20084）《石油天然气建设工程施工质量验收规范管道穿跨越工程》（SY4207-2007）5）《钢质管道焊接及验收》SY/T 4103-20066）《石油天然气金属管道焊接工艺评定》SY/T 0452-20027）《西气东输三线管道工程无损检测技术规范》Q/SY GJX 0212-20128）《埋地钢制管道聚乙烯防腐层》GB/T23257-20099）《钢质管道外腐蚀控制规范》GB/T21447-200810）《天然气输送管道用钢管通用技术条件》CDP-S-NGP-PL-006-2011-211）《油气管道工程感应加热弯管通用技术条件》CDP-S-OGP-PL-016-2011-212）《油气管道工程感应加热弯管母管通用技术条件》CDP-S-OGP-PL-017-2011-2 13）《油气管道穿越工程施工图设计文件编制规定》CDP-F-OGP-CR-011-2010-1 14）《油气管道线路标识通用图集》CDP-M-PC-OGP-PL-008-2010-115）《西气东输三线管道工程线路工程清管试压技术规范》Q/SY GJX 0217-2012 16）《西气东输三线管道工程穿越工程施工技术规范》Q/SY GJX 0214-201217）《西气东输三线管道工程线路工程施工技术规范》Q /SY GJX-0209-201218）《西气东输三线管道工程安全与环境监理规范》Q/ SY GJX-0219-2012二、工程概况西气东输三线西段工程起新疆霍尔果斯，止于宁夏中卫。

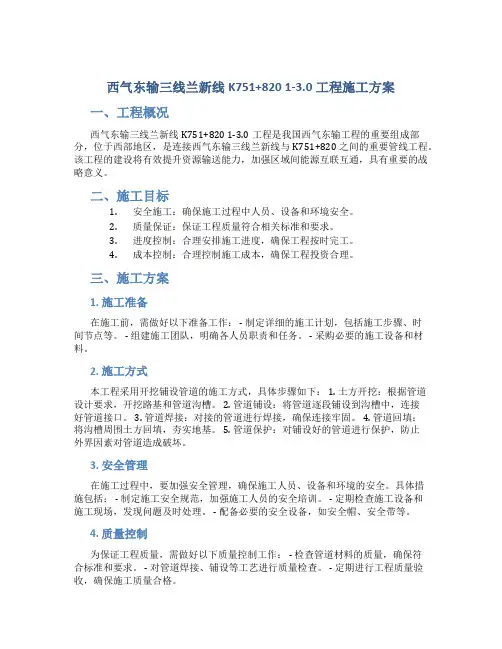

西气东输三线兰新线K751+820 1-3.0工程施工方案一、工程概况西气东输三线兰新线K751+820 1-3.0工程是我国西气东输工程的重要组成部分，位于西部地区，是连接西气东输三线兰新线与K751+820 之间的重要管线工程。
该工程的建设将有效提升资源输送能力，加强区域间能源互联互通，具有重要的战略意义。
二、施工目标1.安全施工：确保施工过程中人员、设备和环境安全。
2.质量保证：保证工程质量符合相关标准和要求。
3.进度控制：合理安排施工进度，确保工程按时完工。
4.成本控制：合理控制施工成本，确保工程投资合理。
三、施工方案1. 施工准备在施工前，需做好以下准备工作： - 制定详细的施工计划，包括施工步骤、时间节点等。
- 组建施工团队，明确各人员职责和任务。
- 采购必要的施工设备和材料。
2. 施工方式本工程采用开挖铺设管道的施工方式，具体步骤如下： 1. 土方开挖：根据管道设计要求，开挖路基和管道沟槽。
2. 管道铺设：将管道逐段铺设到沟槽中，连接好管道接口。
3. 管道焊接：对接的管道进行焊接，确保连接牢固。
4. 管道回填：将沟槽周围土方回填，夯实地基。
5. 管道保护：对铺设好的管道进行保护，防止外界因素对管道造成破坏。
3. 安全管理在施工过程中，要加强安全管理，确保施工人员、设备和环境的安全。
具体措施包括： - 制定施工安全规范，加强施工人员的安全培训。
- 定期检查施工设备和施工现场，发现问题及时处理。
- 配备必要的安全设备，如安全帽、安全带等。
4. 质量控制为保证工程质量，需做好以下质量控制工作： - 检查管道材料的质量，确保符合标准和要求。
- 对管道焊接、铺设等工艺进行质量检查。
- 定期进行工程质量验收，确保施工质量合格。
5. 环境保护在施工过程中要保护好环境，避免对周围环境造成污染。
具体措施包括： - 对施工现场进行周边环境评估，做好环境保护措施。
- 妥善处理施工废弃物，确保不对周围环境造成污染。

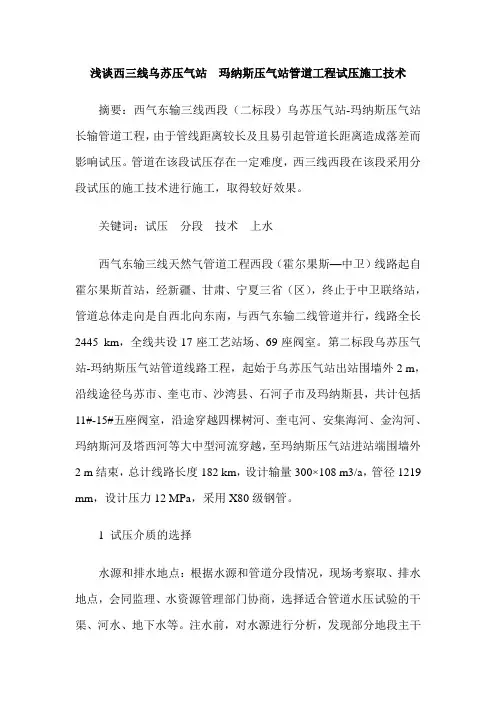

浅谈西三线乌苏压气站玛纳斯压气站管道工程试压施工技术摘要：西气东输三线西段（二标段）乌苏压气站-玛纳斯压气站长输管道工程，由于管线距离较长及且易引起管道长距离造成落差而影响试压。
管道在该段试压存在一定难度，西三线西段在该段采用分段试压的施工技术进行施工，取得较好效果。
关键词：试压分段技术上水西气东输三线天然气管道工程西段（霍尔果斯—中卫）线路起自霍尔果斯首站，经新疆、甘肃、宁夏三省（区），终止于中卫联络站，管道总体走向是自西北向东南，与西气东输二线管道并行，线路全长2445 km，全线共设17座工艺站场、69座阀室。
第二标段乌苏压气站-玛纳斯压气站管道线路工程，起始于乌苏压气站出站围墙外2 m，沿线途径乌苏市、奎屯市、沙湾县、石河子市及玛纳斯县，共计包括11#-15#五座阀室，沿途穿越四棵树河、奎屯河、安集海河、金沟河、玛纳斯河及塔西河等大中型河流穿越，至玛纳斯压气站进站端围墙外2 m结束，总计线路长度182 km，设计输量300×108 m3/a，管径1219 mm，设计压力12 MPa，采用X80级钢管。
1 试压介质的选择水源和排水地点：根据水源和管道分段情况，现场考察取、排水地点，会同监理、水资源管理部门协商，选择适合管道水压试验的干渠、河水、地下水等。
注水前，对水源进行分析，发现部分地段主干渠水清洁，pH值为6.0～9.0，且对管道无有害影响，作为试压用水。
2 试压设备的选择承包商要提供足够的人工、设备、材料和服务，以便进行完整的水压试验，应包括：空气压缩机、注水加压设备、使用仪表、钢管和管件、辅助设备等。
在水压试验作业前2周，向试压检查员提交独立检测试验室做出的压力天平、温度和压力记录仪、流量计等校验证明，并且在试压作业前2周报送试压检查员，合格后使用。
3 试压段的划分由于管线距离较长，且造成落差较大，会影响管线试压，我们采用分段试压的施工技术。
3.1 试压分段划分原则⑴尽量减少分段数、连头数量及不参与试压焊口的数量。
西气东输工程方案根据资源及天然气利用市场情况，西气东输工程将分段建设、分期投产东段工程：建设陕西靖边-上海的天然气管道，将长庆气田的天然气先期输送上海。
西段工程：建设新疆塔里木-陕西靖边的天然气管道，将新疆塔里木的天然气直送上海。
（一）时间安排2000年，完成项目的前期研究，立项和设计工作。
在国家计委的协调下确定用气项目。
2003年，建成靖边-上海段管道，将长庆气区20亿立方米的天然气输往长江三角洲地区的上海、杭州。
2002年，开工建设塔里-靖边段管道，2004年主体工程完工，实现全线贯通，将塔里木的天然气输送到长江三角洲地区。
2005年达到120亿立方米/年的供气能力。
（二）线路走向经过多次现场踏勘和方案比选，现已初步确定：该管道起点自塔里木轮南，由西向东途经新疆、甘肃、宁夏、陕西、山西、河南、安徽、江苏、终点到上海市，干线经9个省（区）市、全长4000千米左右。
管道共穿（跨）越长江、黄河等大型河流6次，穿（跨）越中型河流500多次；穿越干线公路500多次、干线铁路46次；通过VI 级以下地震烈度区约2500千米，VII级地震烈度区约800千米，VIII级地震烈度区约700千米按管道经过地区的地形地貌等条件，可划分为4段：轮南-武威段线路长约1900千米，大部分地区为平原、台地和高原、戈壁、管线基本与公路和铁路伴行，交通运输条较好，便于施工。
武威-靖边段线路长约600千米，地势平坦，基本为黄土高原地区，局部有沙漠（甘塘附近），有黄河穿跨越工程，该段线路大部分地段有公路伴行，建设条件较好。
靖边-郑州段线路长约600千米，该段基本为山区，局部有黄土塬、翻越吕梁山和太行山，两次穿（跨）越黄河，施工条件比较差。
郑州-上海段线路长约900千米，为平原地区，水网密集，大、中型城市较多，穿越铁路和公路频繁，施工工程量较大，大部分地段有公路伴行，总体施工条件较好，其间管道穿越长江，水面宽、水深、施工困难。
由于西气东输管道经过靖边，与陕西气田相连，使陕西靖边到北京的陕京输气管线和西气东输干线均可实现双气源供气。
目录1总则................................................. 错误!未指定书签。
2编制依据............................................. 错误!未指定书签。
3概述................................................. 错误!未指定书签。
4施工原则............................................. 错误!未指定书签。
5施工准备............................................. 错误!未指定书签。
6施工措施............................................. 错误!未指定书签。
7保障措施............................................. 错误!未指定书签。
7.10成立事故应急处理小组，小组成员手机保持24小时畅通，现场出现危及在役管线的行为或事件，应迅速启动相关应急程序，迅速到现场进行抢险处理，消除危险因素，防止事态扩大。
错误!未指定书签。
8水工保护措施......................................... 错误!未指定书签。
8.6确实必要时，可以根据最新情况，对新建管道与已建管道重新制定水工保护方案。
错误!未指定书签。
1总则为保证施工段内，并行管道的安全，规范西气东输三线西段（二标段）管道施工过程中的行为，降低对其他管道的影响，特制定此方案。
2编制依据2.1《油气长输管道工程施工及验收规范》（GB50369-2006）2.2《西气东输二线管道工程线路工程施工技术规范》（Q/SYGJX0109-2007）2.3《中华人民共和国石油天然气管道保护法》2.4《GB50251-2003输气管道工程设计规范》2.5《Q/SY1240-200915作业许可管理规范》2.6《Q/SY1247-200912挖掘作业安全管理规范》3概述本标一期投产段管道始于乌苏压气站出站围墙外2米，终于乌鲁木齐压气站进站，线路全长318.5km。
线路总体并行西二线，部分地段还并行西部管道，总体在西二线南侧敷设，但由于规划、避让敏感区等因素，有5段与西二线偏离，其它地段基本与西二线并行，偏离情况详见表1-1。
表1-1西三线与西二线偏离情况统计表除上述91.579km西三线与西二线偏离以外，其余226.921km新建管道均与西二线并行敷设。
管道防腐公司西气东输HSE 作业指导书页脚内容44施工原则4.1并行段管道施工前，要首先征得在役管道运行单位的同意，并办理安全生产管理协议等相应施工手续，同时编制专项施工方案，待监理、EPC审批合格后，方可施工。
施工时，应有相关管道管理部门现场监督。
4.2车辆设备行走应在作业带远离在役管道一侧，尽量减少设备行走。
4.3吊管机、挖掘机等重型设备通过在役管道时，要在已建管道顶部铺设10mm厚钢板，且严禁在管线上扭转。
4.4当并行间距小于6米时，全部采用人工开挖管沟。
（并行小于6米施工地段见附表1并行小于6米施工地段汇总表）4.5当并行间距为6-20m时，管沟开挖采用人工或机械开挖的方式，不允许以爆破形式开挖管沟。
（并行6-20米施工地段见附表2并行6-20米施工地段汇总表）4.6当并行间距在20-50m时，石方段开挖可采取严格的控制爆破方案，爆破前须向地区公司提交专项爆破方案审查；（并行20-50米施工地段见附表3并行20-50米施工地段汇总表）4.7当并行间距50-500米时，石方开挖按常规爆破方案实施，并采取必要的安全防护措施。
（并行50-500米施工地段见附表4并行50-500米施工地段汇总表）4.8根据2008年西二线与西部管道并行段施工时，并行间距在6-20米范围内的石方段，征得运行单位同意后采用人工或机械免爆开挖；并行间距在20-50米范围的石方段，采取严格的石方控制爆破方案，爆破前向运行单位提交专项爆破方案审查，方案审批后同意施工，此方案已得到成功推广。
因此，一旦中标本标段，我单位对并行石方段在20-50米范围内，尽最大努力与运行单位进行协调，采用西二线成功的控制爆破工艺，并在本标段再次进行爆破试验，以避免对已建管道造成损伤。
该控制爆破方案要求石方管沟爆破的振动速度不得大于7cm/s，根据管沟爆破次数，优化爆破用药量。
5施工准备5.1在管道设施安全保护范围内（见《石油天然气管道保护条例》第十五、十六、十七条）进行施工时，应当事先通知伴行管道运营单位，征得伴行管道运营单位书面同意后方可施工。
5.2勘测、放线过程中相关施工单位要配备专用探测设备，会同设计、监理、建设单位、在役管道运行管理单位一起，对并行在役管道和其他相关管道的准确位置做好标识，敏感地段要使用雷迪寻管仪探测出在役管道的准确位置，然后再开挖管沟，必要时还可采取人工开挖管沟方式。
5.3施工前按照设计图纸、批复的施工方案对施工人员进行详细的技术交底。
5.4施工前，项目部应对所有特种作业人员的资格进行审查，确认其具有当地相应机关核准的作业许可证方可上岗作业；在上岗作业前对所有人员进行安全教育培训，培训内容为《并行段施工方案》、本工程《HSE两书一表》等相关法规及作业文件，坚决做到持证上岗，人证相符；同时，为了了解在役管道风险事故相关知识，由在役管道运营单位提供在役管道应急知识教材，并组织现场施工人员学习，确保施工人员具有高度的安全意识和良好的现场应急处理能力。
5.5开工后，每日上岗作业前，由承包商现场HSE监督员根据当日施工作业内容进行每日安全讲话，明确当日作业工序中存在的风险因素，并指导施工人员严格执行操作规程。
5.6做好并行段施工的材料、检测仪器、施工机具的准备工作，以便在施工过程中对已建管道进行适当的保护工作。
5.7成立专门的联络协调小组，由一名生产副经理负责，具体负责与已建管道并行段施工的联络、协调、安全保障等事宜。
6施工措施6.1并行间距在6m以内的管段6.1.1并行段在6m以内的管段施工方式主要采用沟下焊接的方式进行管道焊接。
6.1.2并行间距在6m以内的管段，施工前必须用雷迪寻管仪找出管道的准确位置，并做出明显的警示标记，然后采用人工开挖（或人工凿岩）的方式进行作业面的清理平整及管沟开挖。
作业带狭窄地段，可适当将开挖出的弃土堆放在已建管道一侧，管沟的底部宽度控制在2.2m左右，以便进行沟下焊接作业。
详见图6.1-1。
图6.1-1狭窄地段管道并行施工示意图6.1.3管沟开挖完，如果在役管道裸露出，则在布管焊接前在在役管线一侧用装细土的土工布袋覆盖防护，管沟检查验收合格后，进行管道的焊接施工。
详见图6.1-2。
6.1.4焊接完毕及时进行无损检测、防腐及管沟的回填。
6.1.5回填过程全部采用人工回填。
6.1.6整个施工过程中严禁在在役管线的上方行走大型机械设备，严格控制施工机械的行驶范围，严禁施工设备机械在施工作业带外行驶。
6.1.7施工过程严格服从运营单位安全管理人员的监督指导，施工作业中，各工序之间要紧密配合，应提前准备细土，管道验收合格后要尽快回填，尽量缩短施工周期。
6.2并行间距在6-20m 的管段6.2.1此段管段的焊接施工主要采用沟上焊接再整体下沟的方式施工。
6.2.2当并行管道间距在6-20m 之间时，土方管沟采用挖掘机开挖，人工配合清沟；石方段采用液压破碎锤开挖管沟，管沟深度按设计要求超挖0.2m ，超挖部分回填细土。
6.2.3当并行管道间距＜20m 时，为了尽量减少在两管线之间作业，因此在管沟开挖的同时，随时将挖出的土石用装载机或推土机运到远离在役管道一侧的作业带边缘，预留组焊作业带至少8m 宽，在沟下组焊，详见图6.2-1≥5m一般深度＜5m在役管道 警示作业带边界≥8m图6.2-1并行管道施工示意图图6.1-2并行管道防护施工示意图6.2.4采用机械作业，管沟开挖土方堆放到在役管道的一侧时，堆土边界不能超过警示带，在回填过程中，任何施工设备与人员严禁越过警戒线，尽量采用较轻型设备，以减少对在役管道的影响。
6.4并行间距≥20m且＜50m的管段6.4.1此段管段的焊接施工主要采用沟上焊接再整体下沟的方式。
6.4.2与在役管道的并行间距在20m以上时，土方地段采用机械开挖管沟，石方地段可按照业主、监理及运营单位安全部门批复的爆破方案实施爆破作业。
6.4.3施工时，要严格控制施工设备行走作业带，避免设备在已建管道上行走。
6.4.4施工时，管沟开挖的堆土尽可能选择在新建管道南侧，减少对在役管道的干扰。
6.4.5管沟开挖时，严格依据设计要求进行作业，杜绝超挖深挖等原因造成对已建管道的损坏。
6.4.6爆破作业前项目部应对爆破员、爆破安全员、爆破押运员、爆破保管员的资格进行审查，确认其具有当地公安机关核准的作业许可证方可上岗作业；在上岗作业前对爆破“四员”进行安全教育培训，培训内容为《爆破安全规程》、本工程《HSE两书一表》等相关法规及作业文件，坚决做到持证上岗，人证相符；同时，为了了解在役管道风险事故相关知识，由在役管道运营单位提供在役管道应急知识教材，并组织现场施工人员学习。
6.4.7开工后，每日上岗作业前，由承包商现场HSE监督员根据当日施工作业内容进行每日安全讲话，明确当日作业工序中存在的风险因素，并指导施工人员严格执行操作规程。
7保障措施7.1施工中如发现已建管道土层沉降或遭到破坏的现象时，积极上报并协助管道运行管理部门进行恢复，对社会车辆乱碾乱压或人为损坏的行为坚决制止。
7.2施工过程中对于在在役管道设施安全保护范围内（管道中心线两侧各5m）取土、采石、排放腐蚀性物质、堆放大宗物料、修筑临时建筑和构筑物的行为进行制止并及时向业主、运营单位汇报。
7.3施工中严格按照限定的活动区域、按主管部门要求设置隔离带、警示标识，对穿越点裸露的在役管道要实施全过程看护。
7.4对于由于新建管道施工导致在役管道裸露的，开挖前及回填后应对管道的防腐层进行漏点地面检测，确认防腐层无漏点。
7.5在山区和河谷并行段施工时，应采取可靠的临时水工保护措施，防止施工过程中河水、洪水等对在役管道的造成损坏；对在役管道水工保护有扰动要一并考虑保护方案的设置，对于没有扰动在役管道水工保护的，根据现场实际情况，如有必要，需要对两者的水工保护设施进行连接处理。
