机械设计习题集及答案

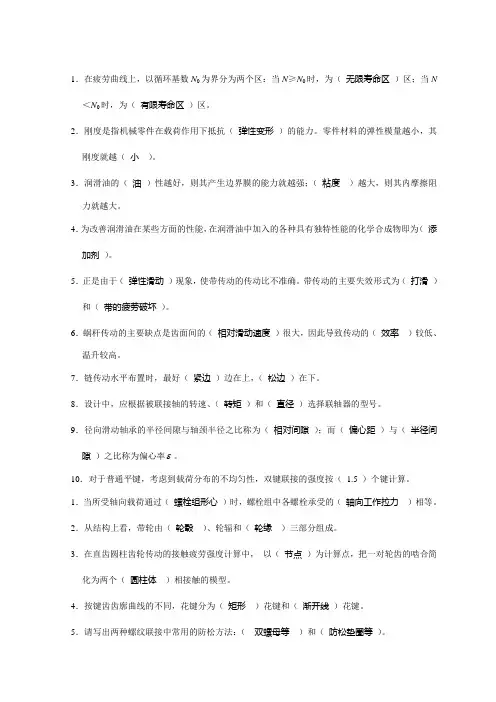

1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（无限寿命区）区；当N ＜N0时，为（有限寿命区）区。

2．刚度是指机械零件在载荷作用下抵抗（弹性变形）的能力。

零件材料的弹性模量越小，其刚度就越（小）。

3．润滑油的（油）性越好，则其产生边界膜的能力就越强；（粘度）越大，则其内摩擦阻力就越大。

4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（添加剂）。

5．正是由于（弹性滑动）现象，使带传动的传动比不准确。

带传动的主要失效形式为（打滑）和（带的疲劳破坏）。

6．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。

7．链传动水平布置时，最好（紧边）边在上，（松边）在下。

8．设计中，应根据被联接轴的转速、（转矩）和（直径）选择联轴器的型号。

9．径向滑动轴承的半径间隙与轴颈半径之比称为（相对间隙）；而（偏心距）与（半径间隙）之比称为偏心率 。

10．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（1.5 ）个键计算。

1．当所受轴向载荷通过（螺栓组形心）时，螺栓组中各螺栓承受的（轴向工作拉力）相等。

2．从结构上看，带轮由（轮毂）、轮辐和（轮缘）三部分组成。

3．在直齿圆柱齿轮传动的接触疲劳强度计算中，以（节点）为计算点，把一对轮齿的啮合简化为两个（圆柱体）相接触的模型。

4．按键齿齿廓曲线的不同，花键分为（矩形）花键和（渐开线）花键。

5．请写出两种螺纹联接中常用的防松方法：（双螺母等）和（防松垫圈等）。

6．疲劳曲线是在（应力比）一定时，表示疲劳极限与（循环次数）之间关系的曲线。

γN7．理论上为（点）接触或（线）接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。

8．开式齿轮传动的主要失效形式是：（齿面的磨粒磨损）和（断齿）。

9．径向滑动轴承的条件性计算主要是限制压强、（速度）和（pv值）不超过许用值。

10．在类型上，万向联轴器属于（无弹性元件的挠性）联轴器，凸缘联轴器属于（刚性）联轴器。

第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。

（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。

第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。

第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。

第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。

（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。

（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。

2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。

答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。

变载荷大小、位置、方向随时间变化的载荷。

名义载荷在理想的平稳工作条件下作用在零件上的载荷。

计算载荷计算载荷就是载荷系数K和名义载荷的乘积。

静应力不随时间变化或随时间变化很小的应力。

变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。

（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。

使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。

具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。

主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。

机械设计题库及参考答案一、单选题（共67题，每题1分，共67分）1.工作时承受弯矩并传递扭矩的轴，称为(A、转轴B、传动轴C、心轴正确答案：A2.蜗杆传动的中间平面是指( ) 的面。

A、同时垂直蜗杆和蜗轮轴线B、同时通过蜗杆和蜗轮轴线C、通过蜗杆轴线并垂直于蜗轮轴线D、通过蜗轮轴线并垂直于蜗杆轴线正确答案：C3.滚动轴承的密封装置按密封的结构形式- -般分为接触式密封、()和组合式密封。

A、固定密封B、转运密封C、非接触式密封D、间院密封正确答案：C4.链传动的张紧轮应装在(A、靠近小轮的松边上B、靠近大轮的松边上C、靠近小轮的紧边上D、靠近大轮的紧边上正确答案：A5.在平面机构中若引入一个高副将引入()个约束。

A、4B、3C、1D、2正确答案：C6.自行车轮的轴是().A、转轴B、传动轴C、心轴D、阶梯轴正确答案：C7.角接触球轴承承受轴向载荷的能力，主要取决于( )A、轴承精度B、轴承宽度C、滚动体数目D、接触角大小正确答案：D8.斜齿轮有规定以()为标准值。

A、法面模数B、端面模数C、法面模数或端面模数D、以上都不是正确答案：A9.带轮是采用轮辐式、腹板式或实心式，主要取决于( )。

A、带轮的线速度B、带轮的直径C、传递的功率D、带的横截面尺寸正确答案：B10.渐开线上任意一点的法线必( ) 基圆.A、交于B、没关系 .C、切于正确答案：C11.在蜗杆传动中，通常( ) 为主动件。

A、蜗轮B、齿轮C、蜗杆或蜗轮都可以D、蜗杆正确答案：D12.普通平键联接的主要用途是使轴与轮毂之间().A、沿轴向固定并传递轴向力B、沿周向固定并传递转矩C、安装与拆卸方便D、沿轴向可作相对滑动并具有导向作用正确答案：B13.在蜗杆传动中，应用比较广泛的是(A、锥蜗杆B、环面蜗杆C、因柱蜗杆D、方形杆.正确答案：C14.同一螺栓组中螺栓的( ) 均应相同。

A、长度和材料B、直径和材料C、直径和长度D、直径、长度和材料正确答案：D15.凸轮机构中，主动件通常作()。

机械设计基础（上）绪论复习思考题1、试述构件和零件的区别与联系？2、何谓机架、原动件和从动件？第一章机械的结构分析复习思考题1、两构件构成运动副的特征是什么？2、如何区别平面及空间运动副？3、何谓自由度和约束？4、转动副与移动副的运动特点有何区别与联系？5、何谓复合铰链？计算机构自由度时应如何处理？6、机构具有确定运动的条件是什么？7、什么是虚约束？习题1、画出图示平面机构的运动简图，并计算其自由度。

（a）(b) (c)2、一简易冲床的初拟设计方案如图。

设计者的思路是：动力由齿轮1输入，使轴A连的目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

3、计算图示平面机构的自由度；机构中的原动件用圆弧箭头表示。

(a) (b) (c)(d) (e) (f)第二章平面机构的运动分析复习思考题1、已知作平面相对运动两构件上两个重合点的相对速度12A A V 及12B B V 的方向，它们的相对瞬心P 12在何处？2、当两构件组成滑动兼滚动的高副时，其速度瞬心在何处？3、如何考虑机构中不组成运动副的两构件的速度瞬心？4、利用速度瞬心，在机构运动分析中可以求哪些运动参数？5、在平面机构运动分析中，哥氏加速度大小及方向如何确定？习题1、 试求出下列机构中的所有速度瞬心。

(a) (b)(c) (d)2、图示的凸轮机构中，凸轮的角速度ω1=10s -1，R =50mm ，l A0=20mm ，试求当φ=0°、45°及90°时，构件2的速度v 。

题2图凸轮机构题3图组合机构3、图示机构，由曲柄1、连杆2、摇杆3及机架6组成铰链四杆机构，轮1′与曲柄1固接，其轴心为B，轮4分别与轮1′和轮5相切，轮5活套于轴D上。

各相切轮之间作纯滚动。

试用速度瞬心法确定曲柄1与轮5的角速比ω1/ω5。

4、在图示的颚式破碎机中，已知：x D=260mm，y D=480mm，x G=400mm，y G=200mm，l AB=l CE=100mm，l BC=l BE=500mm，l CD=300mm，l EF=400mm，l GF=685mm，ϕ1=45°,ω1=30rad/s 逆时针。

机械设计考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常所说的“三视图”是指：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、侧视图、局部视图答案：A2. 在机械设计中，以下哪种材料不属于金属材料？A. 钢B. 铝C. 塑料D. 铜答案：C3. 以下关于齿轮传动的说法，正确的是：A. 齿轮传动比可以任意设定B. 齿轮传动比是固定的C. 齿轮传动比是可变的D. 齿轮传动比与齿轮的齿数无关答案：B4. 机械设计中，轴承的寿命通常与以下哪个因素无关？A. 轴承的类型B. 轴承的载荷C. 轴承的转速D. 轴承的颜色答案：D5. 在机械设计中，以下哪种情况不会导致材料的疲劳破坏？A. 重复加载B. 过载C. 腐蚀D. 冲击载荷答案：C6. 以下关于材料硬度的描述，错误的是：A. 硬度是材料抵抗塑性变形的能力B. 硬度是材料抵抗弹性变形的能力C. 硬度可以通过硬度计进行测量D. 硬度是材料抵抗磨损的能力答案：B7. 机械设计中，以下哪种连接方式不属于固定连接？A. 螺纹连接B. 焊接C. 铆接D. 销连接答案：A8. 以下哪种润滑方式属于动态润滑？A. 干摩擦润滑B. 边界润滑C. 液体润滑D. 固体润滑答案：C9. 在机械设计中，以下哪种材料通常用于制造轴承？A. 木材B. 塑料C. 陶瓷D. 铸铁答案：C10. 以下关于机械加工的描述，错误的是：A. 机械加工可以提高零件的尺寸精度B. 机械加工可以提高零件的表面粗糙度C. 机械加工可以提高零件的强度D. 机械加工可以提高零件的硬度答案：C二、填空题（每题2分，共20分）1. 机械设计中，________是用来表示零件在空间中位置的图示方法。

答案：三视图2. 金属材料的强度通常与其________有关。

答案：晶粒大小3. 齿轮传动的效率与________有关。

答案：齿面硬度4. 轴承的寿命可以通过________来计算。

第一章绪论1-1机器的基本组成要素是什么？答：机械零件1-2什么是零件？什么是构件？什么是部件？试各举三个实例。

答：零件是组成机器的不可拆的基本单元，即制造的基本单元。

如齿轮、轴、螺钉等。

构件是组成机器的运动的单元，可以是单一整体也可以是由几个零件组成的刚性结构，这些零件之间无相对运动。

如内燃机的连杆、凸缘式联轴器、机械手的某一关节等。

部件是由一组协同工作的零件所组成的独立制造或独立装配的组合体，如减速器、离合器、联轴器。

1-3什么是通用零件？什么是专用零件？答：通用零件在各种机器中经常都能用到的零件，如：齿轮、螺钉、轴等。

在特定类型的机器中才能用到的零件，如：涡轮机的叶片、内燃机曲轴、减速器的箱体等。

1-4机械设计课程研究的内容是什么？答：机械系统设计的基础知识和一般尺寸和参数的通用零件设计方法。

第二章机械设计总论2-1答：一台完整的机器通常由原动机、执行部分和传动部分三个基本部分组成。

原动机是驱动整部机器以完成预定功能的动力源；执行部分用来完成机器的预定功能；传动部分是将原动机的运动形式、运动及动力参数转变为执行部分所需的运动形式、运动及动力参数。

2-2答：设计机器应满足使用功能要求、经济性要求、劳动保护要求、可靠性要求及其它专用要求。

设计机械零件应满足避免在预定寿命期内失效的要求、结构工艺性要求、经济性要求、质量小的要求和可靠性要求。

2-3答：机械零件常见的失效形式：整体断裂、过大的残余变形、零件的表面破坏以及破坏正常工作条件引起的失效等。

常用的计算准则主要有强度准则、刚度准则、寿命准则、振动稳定性准则和可靠性准则。

2-4答：强度要求为确保零件不发生断裂破坏或过大的塑性变形。

强度条件为[]σσ≤。

提高机械零件的强度，可以采取：a、采用强度高的材料，使零件具有足够的截面尺寸；b、合理地设计零件的截面形状，增大截面的惯性矩；c、采用热处理和化学处理方法，提高材料的力学性能；d、提高运动零件的制造精度，降低工作时的动载荷；e、合理配置零件的位置，降低作用于零件上的载荷等。

机械设计基础习题集及参考答案一、判断题（正确T，错误F）1. 构件是机械中独立制造的单元。

（）2. 能实现确定的相对运动，又能做有用功或完成能量形式转换的机械称为机器。

（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。

（）4. 所有构件一定都是由两个以上零件组成的。

（）二、单项选择题1. 如图所示，内燃机连杆中的连杆体1是（）。

A 机构B 零件C 部件D 构件2. 一部机器一般由原动机、传动部分、工作机及控制部分组成，本课程主要研究（）。

A 原动机B 传动部分C 工作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。

2. 机械是______和______的总称。

参考答案一、判断题（正确T，错误F）1. F2. T3. T4. F二、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第一章平面机构的自由度一、判断题（正确T，错误F）1. 两构件通过点或线接触组成的运动副为低副。

（）2. 机械运动简图是用来表示机械结构的简单图形。

（）3. 两构件用平面低副联接时相对自由度为1。

（）4. 将构件用运动副联接成具有确定运动的机构的条件是自由度数为1。

（）5. 运动副是两构件之间具有相对运动的联接。

（）6. 对独立运动所加的限制称为约束。

（）7. 由于虚约束在计算机构自由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在一个确定运动的机构中，计算自由度时主动件只能有一个。

（）二、单项选择题1. 两构件通过（）接触组成的运动副称为高副。

A 面B 点或线C 点或面D 面或线2. 一般情况下，门与门框之间存在两个铰链，这属于（）。

A 复合铰链B 局部自由度C 虚约束D 机构自由度3. 平面机构具有确定运动的条件是其自由度数等于（）数。

A 1B 从动件C 主动件D 04. 所谓机架是指（）的构件。

A 相对地面固定B 运动规律确定C 绝对运动为零D 作为描述其他构件运动的参考坐标点5. 两构件组成运动副必须具备的条件是两构件（）。

目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。

2. 简述机械的基本含义。

3. 简述构件和零件的区别与联系。

4. 简述“机械运动”的基本含义。

5. 简述“机械设计基础”课程的主要研究对象和内容。

6. 简述“机械设计基础”课程在专业学习中的性质。

【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。

相互关系：机器一般由一个或若干个机构组合而成。

2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。

3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。

4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。

5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。

研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。

6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。

因此，“机械设计基础”是课程体系中的一门专业技术基础课程。

平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。

机械设计基础题库及答案一、判断题1、零件是机械的最小单元。

答案答案 （√）2、机械是机器和机构的总称。

答案答案 （√）3、机械设计的强度准则就是保证刚度、机械设计的强度准则就是保证刚度 。

答案答案 (×(×) ) 4、机器与机构它们都是人为的产物，有确定的运动，并有能量的转化。

答案(×(×) ) 5、构件系统的自由度为F （>0），若给定的原动件数目等于F ，该传动系统能成为机构。

答案答案 (√)6、一切自由度不为1的机构，其各构件之间都不可能具有确定的相对运动。

答案 (×(×) ) 7、机构主要是由主动件、从动件和机架组成。

答案答案 (×(×) ) 8、两构件通过点或线接触组成的运动副是高副。

答案答案 (√) 9、两构件通过面接触组成的运动副是低副。

答案答案 (√)10、平面低副引入的约束数为1。

答案答案 (×(×) ) 11、每个运动副都是一个构件。

答案答案 (×(×) ) 12、凡是有滚子的地方都存在局部自由度。

答案答案 (×(×) ) 13、机构的自由度就是构件的自由度。

答案答案 (×(×) ) 14、复合铰链与转动副和移动副都有关。

答案答案 (×(×) ) 15、转动副和移动副都是平面低副。

答案答案 (√)16、平面机构和自由度为2，说明需要2 个原动件才能有确定运动。

个原动件才能有确定运动。

答案答案 (√) 17、机构中每个主动件相对机架可以有几个独立运动。

答案答案 (×(×) ) 18、在绘制机构运动简图时，不仅要考虑构件的数目，而且要考虑构件的构造。

答案答案 (×(×) ) 19、在平面机构中，自由度的减少数就等于约束数。

答案答案 (√) 20、机构可能会有自由度F=0的情况。
