轴瓦知识培训
ZSnSb10Cu6合金中，含锑10%，含铜6%，锡83%）和铅基轴承合 金（例如ZPbSb16Sn16Cu2合金中，含锑16%，锡16%，铜1.75%， 其余为铅）两类。锡基轴承合金的摩擦系数小，抗胶合能力好，对 油的吸附性强，耐腐蚀性好，易跑合，它适用于高速、重载的场合 。铅基轴承合金的性能较前者脆，不宜承受冲击载荷，适用于中速 、中载的场合。这两类轴承合金的机械强度和熔点都较低，仅宜用 于小于150℃的工况，且价格贵，一般只用作轴承衬的材料。轴承 合金的弹性模量和弹性极限都很低，在所有轴承材料中，它的嵌入 性及摩擦顺应性最好，很容易与轴颈磨合。
智能楼宇的综合布线系统
4、推力滑动轴承
推力滑动轴承仅能承受轴向载荷，由轴承座和止推轴颈等组成， 与径向轴承联合使用才可同时承受轴向与径向载荷。 其常用结构如 图10 － 6 所示。图 a 为实心端面推力轴承，这种轴承接触面上的压 强分布不均匀，靠近边缘部分磨损较快，很少使用。图 b 为空心端面 推力轴承，接触面积减小，润滑条件有所改善，从而避免了空心式的 一些缺点。图 c 为 单环式推力轴承，利用轴颈的环形端面承载，结 构简单，常用于低速轻载的场合。图 d 为多环式推力轴承，采用多个 环承担轴向载荷，提高了承载能力，另外还可承受双方向的轴 向载 荷。
智能楼宇的综合布线系统
3、铜合金 有锡青铜、铝青铜和铅青铜三种。青铜的疲劳强度优于轴承合金
，耐磨性与减磨性较好，能在较高温度下工作。但可塑性差，不易跑 合，宜用于中速重载、中速中载及低速重载。 4、铝合金
有低锡和高锡两类。铝合金强度高，耐磨性、耐腐蚀性和导热性 好，但要求轴颈有较高的 硬度和较小的表面粗糙度，轴承的间隙也要 稍大些。此类合金价格较便宜，适用于中速中载、低速重载的场合。 例如用20高锡铝基合金（含锡20%，铜1%，其余为铝）与钢制成的双 金属轴瓦，成本低，耐磨性好，且有较高的承载能力，已获得广泛应 用。
智能楼宇的综合布线系统
4、推力滑动轴承
推力滑动轴承仅能承受轴向载荷，由轴承座和止推轴颈等组成， 与径向轴承联合使用才可同时承受轴向与径向载荷。 其常用结构如 图10 － 6 所示。图 a 为实心端面推力轴承，这种轴承接触面上的压 强分布不均匀，靠近边缘部分磨损较快，很少使用。图 b 为空心端面 推力轴承，接触面积减小，润滑条件有所改善，从而避免了空心式的 一些缺点。图 c 为 单环式推力轴承，利用轴颈的环形端面承载，结 构简单，常用于低速轻载的场合。图 d 为多环式推力轴承，采用多个 环承担轴向载荷，提高了承载能力，另外还可承受双方向的轴 向载 荷。
智能楼宇的综合布线系统
3、铜合金 有锡青铜、铝青铜和铅青铜三种。青铜的疲劳强度优于轴承合金
，耐磨性与减磨性较好，能在较高温度下工作。但可塑性差，不易跑 合，宜用于中速重载、中速中载及低速重载。 4、铝合金
有低锡和高锡两类。铝合金强度高，耐磨性、耐腐蚀性和导热性 好，但要求轴颈有较高的 硬度和较小的表面粗糙度，轴承的间隙也要 稍大些。此类合金价格较便宜，适用于中速中载、低速重载的场合。 例如用20高锡铝基合金（含锡20%，铜1%，其余为铝）与钢制成的双 金属轴瓦，成本低，耐磨性好，且有较高的承载能力，已获得广泛应 用。
轴瓦型号ppt课件
轴瓦型号的标准
轴瓦型号的标准是统一的，不同厂家 生产的相同型号的轴瓦应符合统一的 标准，以保证其互换性和通用性。
常用轴瓦型号及其特点
01
02
03
铜铅轴瓦
铜铅轴瓦具有较好的耐磨 性和导热性，适用于低速 、重载的场合。
铝基轴瓦
铝基轴瓦具有质量轻、价 格低廉、便于维修等优点 ，适用于中速、轻载的场 合。
工业机器人
随着工业机器人技术的进步，轴瓦在机器人领域 的应用将更加广泛。
对未来发展的展望和预测
市场前景
随着机械制造业的发展，轴瓦市场将保持稳定增长，具有广阔的 发展前景。
技术进步
未来轴瓦技术将不断进步，提高产品性能、降低成本，满足更多应 用需求。
国际化竞争
轴瓦行业将面临国际化竞争，企业需要加强技术创新、品牌建设等 方面提升竞争力。
03 轴瓦材料选择
材料种类和特性
金属材料
如铜、钢、铝等，具有较高的强 度和耐磨性，但成本较高。
非金属材料
如塑料、石墨、陶瓷等，成本较低 ，但耐磨性和耐高温性能较差。
复合材料
由两种或多种材料组成，结合了各 种材料的优点，如高强度、耐磨、 耐高温等。
材料选择的原则和依据
01
02
03
04
使用环境
根据轴瓦的工作环境，如温度 、湿度、压力、介质等选择合
加工过程控制
确保加工过程中不出现材料损伤、变形等问 题。
质量记录
建立详细的质量记录，以便对材料质量进行 追溯和管理。
04 轴瓦的安装和维护
安装前的准备和注意事项
检查轴瓦型号是否匹配
确保轴瓦的型号与设备所需相匹配， 避免不合适的安装导致设备损坏或性 能下降。
清洁设备表面
轴瓦型号的标准是统一的，不同厂家 生产的相同型号的轴瓦应符合统一的 标准，以保证其互换性和通用性。
常用轴瓦型号及其特点
01
02
03
铜铅轴瓦
铜铅轴瓦具有较好的耐磨 性和导热性，适用于低速 、重载的场合。
铝基轴瓦
铝基轴瓦具有质量轻、价 格低廉、便于维修等优点 ，适用于中速、轻载的场 合。
工业机器人
随着工业机器人技术的进步，轴瓦在机器人领域 的应用将更加广泛。
对未来发展的展望和预测
市场前景
随着机械制造业的发展，轴瓦市场将保持稳定增长，具有广阔的 发展前景。
技术进步
未来轴瓦技术将不断进步，提高产品性能、降低成本，满足更多应 用需求。
国际化竞争
轴瓦行业将面临国际化竞争，企业需要加强技术创新、品牌建设等 方面提升竞争力。
03 轴瓦材料选择
材料种类和特性
金属材料
如铜、钢、铝等，具有较高的强 度和耐磨性，但成本较高。
非金属材料
如塑料、石墨、陶瓷等，成本较低 ，但耐磨性和耐高温性能较差。
复合材料
由两种或多种材料组成，结合了各 种材料的优点，如高强度、耐磨、 耐高温等。
材料选择的原则和依据
01
02
03
04
使用环境
根据轴瓦的工作环境，如温度 、湿度、压力、介质等选择合
加工过程控制
确保加工过程中不出现材料损伤、变形等问 题。
质量记录
建立详细的质量记录，以便对材料质量进行 追溯和管理。
04 轴瓦的安装和维护
安装前的准备和注意事项
检查轴瓦型号是否匹配
确保轴瓦的型号与设备所需相匹配， 避免不合适的安装导致设备损坏或性 能下降。
清洁设备表面
轴瓦培训
作用：
1。防止铟或锡的扩散 2。改善合金层的抗蚀性能 优点： 镀栅层的轴瓦其寿命可达3万小时，无栅层的只能达7 千小时。 使用：使用于合金层表面
五、非。防止氧化锈蚀 2。弥补钢背与轴承座间的贴合中某些形状不良缺陷 3。美化外观
第三章 轴承的常用术语
10、轴瓦的半圆周长 轴瓦外表面的周向长度 11、测量高出度 在给定的试验载荷下将轴瓦压入检验座孔时，轴瓦超过检验座孔半圆周长的尺寸 12、轴瓦的对口平行度 沿轴瓦轴向全长量得的轴瓦对口面与检验座对口面的不平行偏差值。 13、轴瓦的自由弹张量 轴瓦在自由状态下在对口面处外径与轴承座孔直径的差 14、轴瓦的削薄量 轴瓦对口面处壁厚在内表面的减薄量 15、轴瓦贴合度 轴瓦外表面与轴承或检验座内在表面的实际接触面积与名义接触面积之值
1、结构简单紧凑，径向尺寸小、重量轻
2、装拆方便，备件容易储备与携带，便于内燃机的维护 与保养检修
3、价格便宜，工艺较简单
4、工作平稳，噪音小
在正常工作条件下，轴承与轴不应直接接触，轴承和 轴之间的工作介质是润滑油。
内燃机滑动轴承工作条件：
1、高的交变负荷 2、高的滑动摩擦速度及高温 3、处于液体、半液体及干摩擦三种状态交变 4、润滑油的腐蚀
2。有足够的屈服强度
3。工艺性能较好 二、合金层材料 一、巴氏合金 巴氏合金是锡基与铅基的总称。又因其呈银白色，故 称为白合金。
巴氏合金成分表
巴氏合金牌号 FM-160 SnSb8Cu3 特性及主要用途 具有很好的顺应性、嵌入性和抗咬合能力，承载能 力比铅基、锡基巴氏合金高。 适用于载荷较小的轴瓦及衬套
5、磨粒的磨擦
6、边缘负荷作用 7、静载荷
内燃机滑动轴承主要包括曲轴主轴瓦、连杆轴瓦、 曲轴止推垫片、凸轮轴套及连杆衬套等
发动机轴瓦相关知识
发动机轴瓦常见损伤原因分析来源：农机使用与维修??作者：佚名??2014-09-16 08:57:46发动机上的主轴瓦与连杆瓦是发动机上精密零件之一，但随着运转时间的增加，轴瓦会出现疲劳剥落、机械损伤和烧瓦等，不仅会影响发动机的正常工作，同时也大大降低轴瓦的使用寿命。
对轴瓦的常见损伤要具体情况具体分析，排除故障隐患，延长其使用寿命以保证发动机正常工作。
一、烧瓦烧瓦是指曲轴的主轴颈与轴瓦之间，或连杆轴颈与连杆瓦间因缺少机油润滑，或间隙过小而使油膜破裂，轴瓦和轴颈表面直接接触，发生干摩擦而引起薪着甚至咬死的现象。
1．原因（1）缺油。
机油泵失效，机油压力不足；机油道堵塞，集滤器或滤清器过脏、堵塞，旁通阀失效；轴瓦装配过紧或轴瓦过短，轴承座转动，将油道堵塞等，造成轴瓦缺少润滑油而发生烧瓦。
（2）轴瓦与轴颈配合间隙过大，油膜压力小；配合间隙过小，或轴瓦凸起过高，瓦口处合金变形，工作中两摩擦表面直接接触的面积远大于规定值，使摩擦热急剧升高等而使轴瓦烧毁。
（3）曲轴轴颈圆度和圆柱度超过允差，不能形成油膜。
（4）曲轴弯曲或主轴承孔不同心度过大。
（5）发动机长期超负荷工作，发动机过热。
（6）装配时表面没有涂抹润滑油。
2．排除方法烧瓦后，必须更换轴瓦和修磨曲轴轴颈。
并应检查曲轴的弯曲、连杆的弯曲和机体曲轴主轴承座孔的同心度。
若超过允许值，应进行校正和修理。
3．预防就是从引起烧瓦的原因着手，保证润滑工作良好，严格遵守技术标准和操作规定去装配轴瓦。
二、轴瓦工作表面合金脱落柴油机运行一段时间后，在曲轴轴颈和轴瓦表面形成圆周形沟槽纹状，机油里附有一定数量的粉状轴瓦合金、其他种类金属和非金属杂物。
1．原因（1）机油不清洁。
柴油机气缸体、曲轴等零件在加工过程中，金属屑等遗留在气缸体、曲轴、机油泵、油道孔中，气缸体内壁上，装配前未被彻底清洗掉的金属屑、型砂及装配时未清洗干净而残留在柴油机内部的粉尘、杂质等。
（2）轴颈表面粗糙度差，或未按规范要求进行磨合，磨合期间高速重载，使轴瓦表面被拉伤。
轴瓦知识培训
实心型在接触面上的 压力分布不均匀，中心处压强高，支承面磨 损较快，很少使用。空心型支承接触面上 的 压力分布较均匀，润滑 条件有所改善。单环型是利用轴瓦的端面止推，结构简单，润滑方便 ， 广泛 常 用于低速轻载场合。多环型结构特点同单环型，可用于重 载场合。
三、轴瓦材料
常用的轴瓦材料分为金属材料、粉末冶金材料和非金属材料。 1 、铸铁
按构造 分类
轴
按尺寸
瓦
分类
的பைடு நூலகம்
类
型
按材料
分类
按加工 分类
整体式 对开式 薄壁 厚壁 单材料 多材料 铸造 轧制
铸造轴瓦 卷制轴套
铸造工艺性好，单件、大批 生产均可，适用于厚壁轴瓦。
只适用于薄壁轴瓦，具有 很高的生产率。
滑动表面间摩擦状 态分类
轴
液体润滑承载机
瓦
理分类
的
类
型
按其承受载荷方 向分类
液体摩擦轴承 干摩擦轴承
装时定位并防止工作时错动。在轴瓦剖分面间，一般装上一些薄垫 片，当轴瓦磨损后，可通过抽去垫片来调整轴承的径向间隙。 这种
结构，由于轴承盖可打开，因此装拆维修都较方便 ，但结构较复杂
，价格较贵 。
3 、自动调心式
当轴承宽度 B 较大时，轴的弯曲变形或 轴承孔倾斜 安装误差较 大时， 它都将会造成轴颈与轴瓦两端的局部接触，从而引起剧烈的 磨损和发热。轴承宽度 B 越大，上述现象越 严重。 因此，宽径比 B/d ＞ 1.5 时，宜采用自动调心式轴承。这种轴承的结构如图 1 0 － 4 所示。其特点是轴瓦 1 的外支承面作成 凸球面，与轴承盖 2 和轴 承座 3 上的凹球面相配合，球面中 心通过轴颈的轴线。因此， 轴瓦可 承受随轴的弯曲或倾斜而自动调心 位 ， 从而以保证轴颈与轴瓦的均 匀接触。
三、轴瓦材料
常用的轴瓦材料分为金属材料、粉末冶金材料和非金属材料。 1 、铸铁
按构造 分类
轴
按尺寸
瓦
分类
的பைடு நூலகம்
类
型
按材料
分类
按加工 分类
整体式 对开式 薄壁 厚壁 单材料 多材料 铸造 轧制
铸造轴瓦 卷制轴套
铸造工艺性好，单件、大批 生产均可，适用于厚壁轴瓦。
只适用于薄壁轴瓦，具有 很高的生产率。
滑动表面间摩擦状 态分类
轴
液体润滑承载机
瓦
理分类
的
类
型
按其承受载荷方 向分类
液体摩擦轴承 干摩擦轴承
装时定位并防止工作时错动。在轴瓦剖分面间，一般装上一些薄垫 片，当轴瓦磨损后，可通过抽去垫片来调整轴承的径向间隙。 这种
结构，由于轴承盖可打开，因此装拆维修都较方便 ，但结构较复杂
，价格较贵 。
3 、自动调心式
当轴承宽度 B 较大时，轴的弯曲变形或 轴承孔倾斜 安装误差较 大时， 它都将会造成轴颈与轴瓦两端的局部接触，从而引起剧烈的 磨损和发热。轴承宽度 B 越大，上述现象越 严重。 因此，宽径比 B/d ＞ 1.5 时，宜采用自动调心式轴承。这种轴承的结构如图 1 0 － 4 所示。其特点是轴瓦 1 的外支承面作成 凸球面，与轴承盖 2 和轴 承座 3 上的凹球面相配合，球面中 心通过轴颈的轴线。因此， 轴瓦可 承受随轴的弯曲或倾斜而自动调心 位 ， 从而以保证轴颈与轴瓦的均 匀接触。
轴瓦知识
一、关于滑动轴承应了解的知识用户对使用滑动轴承电机时，电机出现漏油问题，用户不能理解。
故将有关滑动轴承电机的工作原理、漏油的原因等说明如下：1.轴瓦的工作原理轴径在轴瓦中处于静止位置时，轴径和轴瓦之间有间隙，当轴径转动时，机油在轴径水平中心线的下方和轴瓦的间隙中便可形成油楔，由于机油具有粘性，粘附在轴径表面上的机油与轴瓦间产生很大的挤压压力，在轴径达到一定转速时，回转产生足够的压力将轴径抬起，机油从轴径抬起的间隙中流过而形成油流，由于油流的作用。
轴径一侧的压力大于另一侧的压力，使轴径向另一侧移动，最后轴径平稳在一个位置上，使作用在轴径两侧的压力达到平衡。
2.分析轴瓦漏油的原因2.1滑动轴承内外压差大造成滑动轴承内外压差大主要原因有以下几点：2.1.1强迫润滑的轴瓦电动机在运行时，注入轴瓦的润滑油具有一定的压力；2.1.2轴瓦油膜的形成是一个不断变化的动态过程，润滑油在轴瓦体内空气中高速运动时会产生许多油气泡，同时轴瓦上的甩油环不断地冲击油液面也会产生油气泡；造成轴承箱内的压力增加；2.1.3电动机内风扇旋转时产生负压的影响，造成滑动轴承内外压差大。
2.2原滑动轴承的密封结构不合理密封结构不合理性主要有以下几方面：2.2.1在滑动轴承的内侧只有两道浮动迷宫环，密封通道较短，对泄漏油的流动阻力小，油能较容易地沿着密封通道泄露出去；2.2.2密封结构无法平衡轴承箱内外压差，因为安装在轴承箱上的浮动迷宫环与箱体的接触面之间有缝隙，同时浮动迷宫环通过弹簧压紧在轴上，电动机运行一段时间后，浮动迷宫环会磨损，电机轴和浮动迷宫环之间就会产生间隙，最终油在压差的作用下产生泄露；。
2.3滑动轴承本身存在缺陷滑动轴承本身存在缺陷，如：轴瓦上、下瓦盖结合面间隙较大，气封圈的结合面间隙较大，以及上、下轴瓦球在轴承座内的结合面不好导致电机振动等。
2.4用户不合理的使用用户在使用轴瓦电动机时，主要存在如下问题：2.4.1进油压力过大，油位过高；2.4.2动机使用时间过长，未进行维护保养造成浮动迷宫环磨损严重，以及滑动轴承上固定螺栓的松动等；2.4.3负载或其它因素引起电动机振动而破坏轴瓦密封，同时易产生过多的油雾，在风扇产生的负压下沿轴贯通处的间隙流向电动机内部。
汽车发动机轴瓦产品知识
C 发生原因 (1)润滑油滤器精度低造成大粒度磨粒污染润滑油。 (2) 油膜厚度太薄，油膜承载力不够；发动机长时间过载
或频繁开启、停机。
D 预防和纠正措施 (1) 提升滤清元件精度。
(2) 提升发动机零部件及整机组装清洁度，降低机械杂 质对润滑油旳污染。
3 偏磨 A 形貌特征 （1）上瓦和/或下瓦旳同一端部出现月牙形或D字形磨损
2、厚度（壁厚） 轴瓦旳厚度主要是确保装配后工作时，轴瓦内圆
与主轴具有一定旳间隙。
3、对口减薄量 轴瓦对口要有一定旳减薄量，因为轴瓦在装配压
紧后起对口会增厚，轻易引起咬轴烧瓦。
4、半圆周长高出度（简称半径高） 半圆周长高出度主要是确保轴瓦压入座孔后产生
过盈配合，使轴瓦外圆与座孔紧紧贴合。不使轴瓦产 生转动和有良好旳导热性。
②检验连杆，若发觉扭曲或弯曲，应修复或更换； ③组装之前，要采用妥善措施防止连杆受到摔打、瞌 碰，已防变形。 ④采用正确旳组装工艺，预防轴承盖径向错位（涉及 仔细检验轴承座孔在剖分面上下15。范围处旳直径差）。
⑤预防超速超载之类极端工作状态，以免连杆杆变形。
4 疲劳 A 形貌特征 （1）下主轴瓦、上连杆瓦主要承载区出现大面积合金或 镀覆层网状裂纹及龟裂脱落。 （2） 轴瓦合金局部龟裂脱落。 ①偏磨部位合金龟裂、脱落； ②定位唇相应旳冲槽周围合金局部龟裂脱落； ③对口面附近合金局部龟裂脱落； ④油槽边沿相应部位合金局部龟裂脱落：
低锡铝合金：内圆表面需电镀减磨合金层。具有 中档疲劳强度、承载能力、良好旳耐蚀性，有很好旳 轴承表面性能。合用与硬曲轴。
铜铅合金主要由铜铅及少许旳锡构成。
铜铅合金：内圆表面需电镀减磨合金层。具有高 旳疲劳强度、承载能力、抗冲击能力、耐蚀性，有很 好旳轴承表面性能。用于高速、重载旳柴油机。
轴瓦基础知识
结束语
谢谢大家聆听！！！
8
轴瓦基础知识
Байду номын сангаас
轴瓦定义：
• 轴瓦是滑动轴承和轴接触的部分，非常 光滑，一般用青铜、减磨合金等耐磨材 料制成，在特殊情况下,可以用木材、塑 料或橡皮制成。也叫“轴衬”，形状为 瓦状的半圆柱面。
• 工作原理：
• 滑动轴承工作时，轴瓦与转轴之间要求有一 层很薄的油膜起润滑作用。如果由于润滑不 良，轴瓦与转轴之间就存在直接的摩擦，摩 擦会产生很高的温度，虽然轴瓦是由于特殊 的耐高温合金材料制成，但发生直接摩擦产 生的高温仍然足于将器烧坏。轴瓦还可能由 于负荷过大、温度过高、润滑油存在杂质或 黏度异常等因素造成烧瓦。
• 分类：按国家标准，巴氏合金可以分为 锡基合金和铅基合金两种。
• 铅基合金的强度和硬度比锡基合金低， 耐蚀性也差。所以客户在使用巴氏合金 的时候，通常选用锡基合金，其常用的 牌号有ZChSnSb11－6、ZChSnSb8－4、 ZChSnSb8－8等。尽管铅基合金的性能 没有锡基合金好，但是有许多客户仍然 选择使用，因为它使用起来比较经济， 其常用的牌号有ZChPbSb16－16－2、 ZChPbSb1－16－1等。
轴瓦的作用：
• 承载轴颈所施加的作用力、保持油膜稳 定、使轴承平稳地工作并较少轴承的摩 擦损失。
巴氏合金
• 定义：巴氏合金（Babbitt metal），具有 减摩特性的锡基和铅基轴承合金，又称 白合金。
• 用途：巴氏合金主要使用于大型机械主 轴的轴瓦、轴承、轴衬、轴套。如：水 泥机械、钢铁机械、化工机械、造纸机 械、石油机械、船舶机械、压缩机械、 煤矿机械、选矿设备等等，还可以用在 大型机床上来取代黄铜，效果也很好。
轴瓦刮研培训讲义

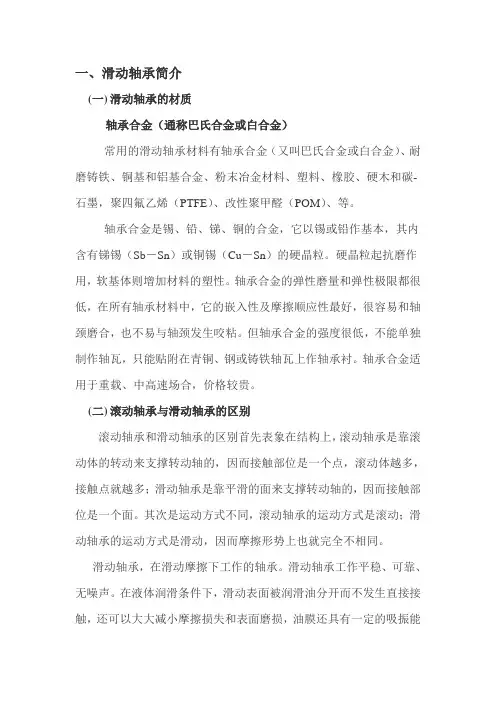

一、滑动轴承简介(一)滑动轴承的材质轴承合金（通称巴氏合金或白合金）常用的滑动轴承材料有轴承合金（又叫巴氏合金或白合金）、耐磨铸铁、铜基和铝基合金、粉末冶金材料、塑料、橡胶、硬木和碳-石墨，聚四氟乙烯（PTFE）、改性聚甲醛（POM）、等。
轴承合金是锡、铅、锑、铜的合金，它以锡或铅作基本，其内含有锑锡（Sb－Sn）或铜锡（Cu－Sn）的硬晶粒。
硬晶粒起抗磨作用，软基体则增加材料的塑性。
轴承合金的弹性磨量和弹性极限都很低，在所有轴承材料中，它的嵌入性及摩擦顺应性最好，很容易和轴颈磨合，也不易与轴颈发生咬粘。
但轴承合金的强度很低，不能单独制作轴瓦，只能贴附在青铜、钢或铸铁轴瓦上作轴承衬。
轴承合金适用于重载、中高速场合，价格较贵。
(二)滚动轴承与滑动轴承的区别滚动轴承和滑动轴承的区别首先表象在结构上，滚动轴承是靠滚动体的转动来支撑转动轴的，因而接触部位是一个点，滚动体越多，接触点就越多；滑动轴承是靠平滑的面来支撑转动轴的，因而接触部位是一个面。
其次是运动方式不同，滚动轴承的运动方式是滚动；滑动轴承的运动方式是滑动，因而摩擦形势上也就完全不相同。
滑动轴承，在滑动摩擦下工作的轴承。
滑动轴承工作平稳、可靠、无噪声。
在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。
但起动摩擦阻力较大。
轴被轴承支承的部分称为轴颈，与轴颈相配的零件称为轴瓦。
为了改善轴瓦表面的摩擦性质而在其内表面上浇铸的减摩材料层称为轴承衬。
轴瓦和轴承衬的材料统称为滑动轴承材料。
滑动轴承工作时，轴瓦与转轴之间要求有一层很薄的油膜起润滑作用。
如果由于润滑不良，轴瓦与转轴之间就存在直接的摩擦，摩擦会产生很高的温度，虽然轴瓦是由于特殊的耐高温合金材料制成，但发生直接摩擦产生的高温仍然足于将轴瓦烧坏。
轴瓦还可能由于负荷过大、温度过高、润滑油存在杂质或黏度异常等因素造成烧瓦。
烧瓦后滑动轴承就损坏了。
轴瓦的材料和结构介绍讲课文档
v [v]（米/秒）[v]—材料的许用滑动速度
▶ 轴瓦宽应为有效宽 :
全宽-(内倒角*2) ▶ 内倒角/外倒角: 去除毛刺
3）发热指标PV： 为保证轴承工作表面的摩擦发热量与轴瓦散热能力相平衡
，轴承平均比压，与线速度V之间必须满足如下条件：
pv F dn Fn [ pv]
Bd 60 1000 19100B
▶ 有油槽，载荷能力约为 2（L/2）3＝L3/4
▶ 无油槽，载荷能力约为L3
第十一页，共19页。
轴瓦结构要素的作用与要求
2.厚度
1）壁厚包括钢背厚度及合金层、Ni栅层及表面镀层厚度之和，即总厚度。
2）合金厚度：合金层厚度越大，轴承耐疲劳性能越差，通常产品的合金厚度设定在0.2~0.5mm 之间。
38.3 腐蚀
5.6
11.1 制造精度低
5.5
15.9 气蚀
2.8
对中不良
8.1 其它
6.7
超载 6.0
第十八页，共19页。
结构设计应注意问题
滑动轴承是面接触的，所以接触面间要保持一定的油膜，因此设计时应注意以下 这几个问题：
1、要使油膜能顺利地进入摩擦表面（保证一定的装配间隙）。 2、油应从非承载面区进入轴承。 3、不要使全环油槽开在轴承中部。 4、如油瓦，接缝处开油沟。 5、要使油环给油充分可靠。
料层称为轴承衬（减磨层）。轴瓦和轴承衬的材料统称为滑动轴承材料。 滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润
滑油困难的运转部位。
第二页，共19页。
滑动轴承的主要类型
根据轴承中摩擦的性质，可分为滑动轴承和滚动轴承。
根据能承受载荷的方向，可分为向心轴承、推力轴承、向心推力轴承。
▶ 轴瓦宽应为有效宽 :
全宽-(内倒角*2) ▶ 内倒角/外倒角: 去除毛刺
3）发热指标PV： 为保证轴承工作表面的摩擦发热量与轴瓦散热能力相平衡
，轴承平均比压，与线速度V之间必须满足如下条件：
pv F dn Fn [ pv]
Bd 60 1000 19100B
▶ 有油槽，载荷能力约为 2（L/2）3＝L3/4
▶ 无油槽，载荷能力约为L3
第十一页，共19页。
轴瓦结构要素的作用与要求
2.厚度
1）壁厚包括钢背厚度及合金层、Ni栅层及表面镀层厚度之和，即总厚度。
2）合金厚度：合金层厚度越大，轴承耐疲劳性能越差，通常产品的合金厚度设定在0.2~0.5mm 之间。
38.3 腐蚀
5.6
11.1 制造精度低
5.5
15.9 气蚀
2.8
对中不良
8.1 其它
6.7
超载 6.0
第十八页，共19页。
结构设计应注意问题
滑动轴承是面接触的，所以接触面间要保持一定的油膜，因此设计时应注意以下 这几个问题：
1、要使油膜能顺利地进入摩擦表面（保证一定的装配间隙）。 2、油应从非承载面区进入轴承。 3、不要使全环油槽开在轴承中部。 4、如油瓦，接缝处开油沟。 5、要使油环给油充分可靠。
料层称为轴承衬（减磨层）。轴瓦和轴承衬的材料统称为滑动轴承材料。 滑动轴承应用场合一般在低速重载工况条件下，或者是维护保养及加注润
滑油困难的运转部位。
第二页，共19页。
滑动轴承的主要类型
根据轴承中摩擦的性质，可分为滑动轴承和滚动轴承。
根据能承受载荷的方向，可分为向心轴承、推力轴承、向心推力轴承。
轴瓦知识培训演示幻灯片36页PPT
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
36
轴瓦知识培训演示幻灯片
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
