2024年总公司变电站值班员实际题一、 某110kV 变电站，变压器为三圈变压器，两台主变、110kV 母线、35kV 母线、6kV 母线均并列运行。

1、当6kV 母线电压表A 、B 、C 三相电压分别指示为0.1kV 、0kV 、6.3kV ，试推断故障性质，并写出处理步骤。

二、某变电站主接线图如下：其中1#电源供电，2#电源线路有工作，110kV I 、II 段母线并列运行，35kV I 、II 段母线并列运行，6kV I 、II 段母线分列运行，II#主变12开关液压机构失压的处理。

（1、2#主变容量均为31500kVA ，本站所带全部负荷为35000kW ）三、为什么35kv 的变电站当一台主变停运时，要解除另一台主变的过流跳分段压板?答：1）线路的过流时限与主变的过流时限跳分段的时限相同，假如线路出现发生故障启动过流爱护，可同时引起主变过流跳分段动作跳开分段开关，从而造成母线失电，使事故扩大。

2）防止工作人员检修停运主变时，爱护误动或整组试验是造成分段开关跳闸。

四、画出双电源回路的检同期与检无压重合闸的动作原理图，并说明其动作过程?为什么在检无压的一侧也要同时加装检同期装置?答：1）+ZCH是指当线路由于爱护动作跳闸后，检无压的一侧检查线路无电压后进行重合，而另一侧投检同期，检查线路有电压并且达到同期后进行重合，使线路复原正常运行。

2）假如一侧投无压，另一侧投同步检定，那么，在运用无电压检定的那一侧，当其断路器在正常运行状况下由于某种缘由(如误碰、爱护误动)而跳闸时，由于对侧并未动作，因此线路上有电压，因而就不能实现重合，这是一个很大的缺陷。

为了解决这个问题，通常在检定无压的一侧也同时投入同期检定继电器，两者的触电并联工作，这样就可以将误跳闸的断路器重新投入。

五、35kv 变电站为两台主变并列运行，现象：1#主变由于差动爱护动作跳闸，6kvI 段母线B 相失压，6kv 线路速断爱护动作跳闸。

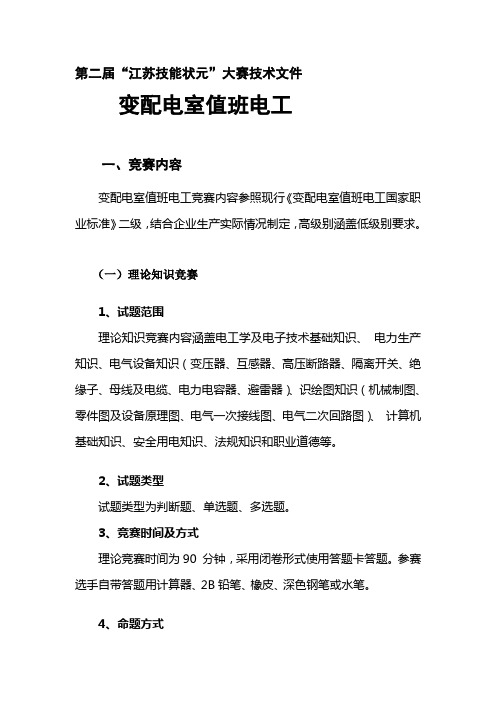

第二届“江苏技能状元”大赛技术文件变配电室值班电工一、竞赛内容变配电室值班电工竞赛内容参照现行《变配电室值班电工国家职业标准》二级，结合企业生产实际情况制定，高级别涵盖低级别要求。

（一）理论知识竞赛1、试题范围理论知识竞赛内容涵盖电工学及电子技术基础知识、电力生产知识、电气设备知识（变压器、互感器、高压断路器、隔离开关、绝缘子、母线及电缆、电力电容器、避雷器）、识绘图知识（机械制图、零件图及设备原理图、电气一次接线图、电气二次回路图）、计算机基础知识、安全用电知识、法规知识和职业道德等。

2、试题类型试题类型为判断题、单选题、多选题。

3、竞赛时间及方式理论竞赛时间为90 分钟，采用闭卷形式使用答题卡答题。

参赛选手自带答题用计算器、2B铅笔、橡皮、深色钢笔或水笔。

4、命题方式国家题库抽取与专家命题相结合。

提前20天左右公布一定数量的样题。

正式比赛时，样题内容占70%左右，专家封闭命题占30%左右。

样题另行配送至各市大赛筹备委员会技术部。

5、计分方法卷面满分为100分，得分乘以20%计入总成绩。

6、主要参考资料（1）《变配电室值班电工》国家职业标准二级及以下级别所要求掌握的相关理论知识；（2）《电力（业）安全工作规程》。

（二）操作技能竞赛操作技能竞赛以变电运行仿真操作和实际操作为主，设备、工器具的使用及安全文明生产等操作规范在竞赛过程中进行考查。

1、试题范围（1）变电运行仿真操作，包括两个项目：①35kV用户变电站倒闸操作；②变电站异常及事故处理。

（2）实际操作，包括两个项目：①10kV断路器控制回路故障排除；②配电变压器送电前检查、测试。

2、竞赛时间操作技能竞赛时间为160 分钟，其中每个操作项目40分钟。

3、命题方式由大赛组委会技术部组织专家命题，不公布样题。

4、竞赛场地（1）竞赛场地和设备型号①35kV仿真变电站变电站仿真系统对变电站一、二次设备全范围进行建模仿真，具体包括变电站的一次设备、控制系统、量测系统、交流系统、直流系统、继电保护与自动装置和综合自动化系统的详细模型，同时考虑变电站仿真详细模型对电网仿真抽象模型的影响。

第二届“江苏技能状元”大赛技术文件变配电室值班电工一、竞赛内容变配电室值班电工竞赛内容参照现行《变配电室值班电工国家职业标准》二级，结合企业生产实际情况制定，高级别涵盖低级别要求。

（一）理论知识竞赛1、试题范围理论知识竞赛内容涵盖电工学及电子技术基础知识、电力生产知识、电气设备知识（变压器、互感器、高压断路器、隔离开关、绝缘子、母线及电缆、电力电容器、避雷器）、识绘图知识（机械制图、零件图及设备原理图、电气一次接线图、电气二次回路图）、计算机基础知识、安全用电知识、法规知识和职业道德等。

2、试题类型试题类型为判断题、单选题、多选题。

3、竞赛时间及方式理论竞赛时间为90 分钟，采用闭卷形式使用答题卡答题。

参赛选手自带答题用计算器、2B铅笔、橡皮、深色钢笔或水笔。

4、命题方式国家题库抽取与专家命题相结合。

提前20天左右公布一定数量的样题。

正式比赛时，样题内容占70%左右，专家封闭命题占30%左右。

样题另行配送至各市大赛筹备委员会技术部。

5、计分方法卷面满分为100分，得分乘以20%计入总成绩。

6、主要参考资料（1）《变配电室值班电工》国家职业标准二级及以下级别所要求掌握的相关理论知识；（2）《电力（业）安全工作规程》。

（二）操作技能竞赛操作技能竞赛以变电运行仿真操作和实际操作为主，设备、工器具的使用及安全文明生产等操作规范在竞赛过程中进行考查。

1、试题范围（1）变电运行仿真操作，包括两个项目：①35kV用户变电站倒闸操作；②变电站异常及事故处理。

（2）实际操作，包括两个项目：①10kV断路器控制回路故障排除；②配电变压器送电前检查、测试。

2、竞赛时间操作技能竞赛时间为160 分钟，其中每个操作项目40分钟。

3、命题方式由大赛组委会技术部组织专家命题，不公布样题。

4、竞赛场地（1）竞赛场地和设备型号①35kV仿真变电站变电站仿真系统对变电站一、二次设备全范围进行建模仿真，具体包括变电站的一次设备、控制系统、量测系统、交流系统、直流系统、继电保护与自动装置和综合自动化系统的详细模型，同时考虑变电站仿真详细模型对电网仿真抽象模型的影响。

变电运行技能竞赛笔试试题（120分）1.一. 单项选择题（30题, 30分）2.变压器吸湿器内受潮硅胶不超过（ A ）（A）2/3 （B）1/3 （C）1/2 （D）1/4当有载调压变压器过载（ D ）倍运行时, 禁止分接开关变换操作并闭锁。

（A）0.95 （B）1.05 （C）1.1 （D）1.23.停运( B )及以上的互感器应按有关规定试验检查合格后方可投运。

（A）三个月（B）半年（C）一年（D）一年半高压开关设备新投运及大修后, 巡视周期相应缩短, ( D )以后转入正常巡视。

（A）24小时（B）36小时（C）48小时（D）72小时4.方向闭锁高频保护发信机起动后当判断为外部故障时（ D ）。

（A）两侧立即停信（B）两侧继续发信5.（C）正方向一侧发信, 反方向一侧停信（D）正方向一侧停信, 反方向一侧继续发信6.下列接线方式为无备用接线方式的是（ A ）。

（A）放射式（B）环式（C）两端供电网（D）双干线式线路发生两相短路时, 短路点处正序电压与负序电压的关系为（ B ）。

（A）U K1> U K2（B）U K1= U K2（C）U K1< U K2（D）U K1≤ U K2在直接接地系统中, 当接地电流大于4000A时, 变电站中的接地网的接地电阻不应大于( C )。

（A）5Ω（B）2Ω（C）0.5Ω（D）4Ω两只装于同一相, 变比、容量相等的电流互感器, 其二次绕组串联时（ C ）。

（A）容量、变比都增大一倍（B）变比增大一倍, 容量不变7.（C）变比不变, 容量增大一倍（D）变比、容量都不变8.若已知一个电阻两端加上400V的电压时,所消耗的功率为80W,那么当外加电压减少一倍,则消耗的功率为( C )（A）60W （B）40W （C）20W （D）10W9.闭锁式纵联保护跳闸的必要条件是（ B）。

A.正方向元件动作, 反方向元件不动作, 没收到过闭锁信号B.正方向元件动作, 反方向元件不动作, 收到过闭锁信号而信号后又消失10. C.正、反方向元件都动作, 没收到过闭锁信号11. D、正、反方向元件都不动作, 没收到过闭锁信号12.平行线路的方向横差保护装有方向元件和（ B）元件。

一、选择题（共 100 题，每题 1 分）：【1】操作断路器时监护人唱票，操作人手指断路器名称编号复诵核对无误后监护人发出（）执行命令，操作人方可解锁操作。

A．对，可以执行B．对，可以操作C．对，可以干D．对，你干吧【2】需要将运行中的变压器补油时应将重瓦斯保护改接（）再进行工作。

A．信号B．跳阐C．停用D．不用改【3】变压器注油时应使油位上升至与（）相应的位置。

A．环境B．油温C．绕组温度D．铁芯温度【4】变压器接线组别为Yyn时，其中性线电流不得超过额定低压绕组电流（）。

A．15%B．25%C．35%D．45%【5】电压互感器与电力变压器的区别在于（）。

A．电压互感器有铁芯、变压器无铁芯B．电压互感器无铁芯、变压器有铁芯C．电压互感器主要用于测量和保护、变压器用于连接两电压等级的电网D．变压器的额定电压比电压互感器高【6】变压器投切时会产生（）。

A．操作过电压B．大气过电压C．雷击过电压D．系统过电压【7】某变压器的一、二次绕组匝数比是25，二次侧电压是400V，那么一次侧电压为（）。

A．10000VB．35000VC．15000VD．40000V【8】电阻负载并联时功率与电阻关系是（）。

A．因为电流相等，所以功率与电阻成正比B．因为电流相等，所以功率与电阻成反比C．因为电压相等，所以功率与电阻大小成反比D．因为电压相等，所以功率与电阻大小成正比【9】变压器发生内部故障时的主保护是（）保护。

A．瓦斯B．差动C．过流D．中性点【10】电感在直流电路中相当于（）。

A．开路B．短路C．断路D．不存在【11】对变压器差动保护进行相量图分析时，应在变压器（）时进行。

A．停电B．空载C．载有一定负荷D．过负荷【12】过流保护加装复合电压闭锁可以（）。

A．加快保护动作时间B．增加保护可靠性C．提高保护的灵敏度D．延长保护范围【13】产生过渡过程的外因是（）。

A．电路中有储能元件B．电路断开C．电路关闭D．换路【14】发生误操作隔离开关时应采取（）的处理。

一、选择题（共 100 题，每题 1 分）：【1】几个电阻的两端分别接在一起,每个电阻两端承受同一电压，这种电阻连接方法称为电阻的（）。

A．串联B．并联C．串并联D．级联【2】断开熔断器时先拉（）后拉负极，合熔断器时与此相反。

A．保护B．信号C．正极D．负极【3】对于电磁操动机构，合闸线圈动作电压不低于额定电压的（）。

A．75%B．85%C．80%D．90%【4】用隔离开关解环时（）正确、无误才行。

A．不必验算B．必须试验C．必须验算，试验D．不用考虑【5】断路器液压机构应使用（）。

A．10号航空油B．15号航空油C．30号航空油D．35号油【6】线路带电作业时重合闸（）。

A．退出B．投入C．改时限D．操作不确定【7】对于低压用电系统为了获得380V/220V两种供电电压，习惯上采用中性点（）构成三相四线制供电方式。

A．直接接地B．不接地C．经消弧线圈接地D．经高阻抗接地【8】电力线路发生故障时，本线路继电保护的反应能力称为继电保护的（）。

A．选择性B．灵敏性C．可靠性D．快速性【9】当一条母线停电时相位比较式母差保护应该（）。

A．有选B．非选C．停用D．改不改都可以【10】串联谐振的电路的特征是（）。

电感中电流近似为电源电流的Q倍C．电流、电压均不变D．电流最大【11】变压器负载为纯电阻时，输入功率为（）A．无功功率B．有功功率C．感性D．容性【12】对于频率为50Hz的交流电，流过人体的电流超过（）时，就有致命危险。

A．20~30mAB．30~40mAC．40~50mAD．50~100mA【13】变电站的专题分析要（）。

A．按领导布置进行B．两个月一次C．根据运行不定期进行D．半年一次【14】运行中电压互感器高压侧熔断器熔断应立即（）。

A．更换新的熔断器B．停止运行C．继续运行D．取下二次熔丝【15】在测量电流互感器极性时，电池正极接一次侧正极，负极接一次侧负极，在二次侧接直流电流表，判断二次侧的正极的方法为（）。

变电站值班员专业（技能）测试题含参考答案一、单选题（共50题，每题1分，共50分）1、雷电引起的过电压称为( )。

A、内部过电压B、大气过电压C、事故过电压D、工频过电压正确答案：B2、在变压器中性点装设消弧线圈的目的是（）。

A、限制变压器故障电流B、提高电网电压水平C、补偿电网接地的电容电流D、吸收无功正确答案：C3、220千伏变电站的全站电量不平衡率一般要求不超过( )。

A、1.0%～+1.5%B、±3%C、±1%～3%D、0.5%～+1.5%正确答案：D4、运行班组需( )对全站两票情况进行一次检查。

A、每天B、每季度C、每月D、每周正确答案：D5、弹簧储能操动机构的断路器发出“弹簧未储能”信号( )。

A、影响断路器的合闸回路，不影响断路器的分闸回路B、影响断路器的分闸回路，不影响断路器的合闸回路C、不影响断路器的合、分闸回路D、影响断路器的合、分闸回路正确答案：A6、系统向用户提供的无功功率越小，用户电压就( )。

A、越低B、无变化C、越高D、越合乎标准正确答案：A7、断路器零压闭锁后，断路器( )分闸。

A、不一定B、不能C、能D、无法判定正确答案：B8、真空断路器灭弧室的玻璃外壳起( )作用。

A、观看触头B、绝缘C、真空密封D、灭弧正确答案：C9、过流保护加装( )闭锁,是为了提高过流保护在发生故障时的灵敏度。

A、电流B、电气C、电压D、电容正确答案：C10、35kV变压器有载装置的调压规定每天不超过( )次，每次调节间隔的时间不少于1min。

A、20B、5C、10D、15正确答案：A11、断路器液压操作机构主要结构部件( )，执行元件，控制元件，辅助元件。

A、电动机B、油泵C、储能部分D、发电机正确答案：C12、双回线路的横差保护的范围是( )。

A、线路全长B、线路的50%C、线路的80%D、相邻线路全长正确答案：A13、GIS快速接地开关所配机构是( )。

A、电动弹簧机构B、液压操作机构C、电动机构D、手动操作机构正确答案：A14、220kV电压互感器二次熔断器上并联电容器的作用是( )。

一、中级变电值班员理论试题（一）填空题1、油断路器中的油除了作为灭弧介质外，还作为触头开断时的极间绝缘，以及带电部分与接地外壳之间的绝缘介质则称为多油断路器。

2、少油断路器中，油只作为灭弧介质和触头开断后的极间绝缘介质，而带电部分与地之间的绝缘采用电瓷或其他介质。

3、断路器的操作机构，其分闸电磁铁的最低可靠动作电压不得大于65% 额定电压。

4、真空电路器熄灭时间短，当电流过零时，电弧即熄灭，灭弧触头的开距小。

5、断路器的液压结构中氮气是起储能作用，液压油是起作用的。

6、将变压器接电源上，即使空载运行也会产生损耗，这时损耗大部分是，称此损耗为空载损耗，如果变压器流过负荷电流时，则在线圈中产生相应的铜损。

7、电力系统中补偿电容器的接线方式有补偿和并联补偿两种方式。

8、SF6气体具有优良的性能和绝缘性能。

9、磁吹断路器靠电磁力吹动电弧，利用原理将电弧熄灭。

10、系统发生故障时，系统频率会降低或升高，电流和电压也会发生变化。

11、由于电气设备，电网过电压，尚未发展成故障时，称为电网不正常工作。

12、系统发生故障时，短路点通过很大的，此电流可能烧设备。

13、差动保护的特点是：对变压器内部不严重的短路故障反映不够灵敏。

14、采用无功补偿设备调整电压时，对系统来说，既补偿了系统的，又提高了系统电压。

15、高压设备发生接地时，室内各类人员应距离故障点4m以外，室外m以外。

16、电力电容器在电力系统补偿功率，提高系统电压。

17、断路器在运行中禁止对断路器进行慢分，仅有在时才允许。

18、装设接地线应先接接地端，后接。

19、在电阻、电容、电感串联电路中，若总电压超前电流，这种电路为电路。

20、变压器调压方式分为有载调压和两种。

21、绝缘材料的绝缘电阻与温度和有关。

22、雷雨天气巡视高压设备时，不得接近避雷器和。

23.取下保护装置直流熔断器时，应先取极，然后取极。

24.固体介质的击穿主要有两种形式：一种是电击穿，另一种为。

考件编号: 姓名: 准考证号:单位：说明：一．本试卷依据2012江苏技能状元大赛淮安市选拔赛技术文件和2009年修订的《维修电工》二级国家职业技能标准命制。

二．请参赛选手认真阅读试题的具体考核要求，并按照要求完成操作。

三．请参赛选手在完成任务过程中，严格遵守安全操作规程。

四．参赛选手应随时注意存盘，将编写的PLC程序和触摸屏组态文件保存在“E：\淮安市技能状元大赛\工位号\程序文件夹”下。

请在240min内，按要求完成下列任务一．按照某条生产流水线的控制要求，完成电气控制电路的设计，将原理图画在附图2上，并在图纸上标注基本技术要求和相关说明。

二．按照绘制的电路图，选择合适的器件安装在网孔板上，进行电气连接。

注意：交流电动机金属外壳、变频器的接地极与金属网孔板都必须可靠接地。

为减少对控制信号的干扰，工作台上交流电动机的连接线不放入线槽内。

三．按照生产流水线控制要求，系统将由断路器、保险丝、热继电器、交流接触器、三菱PLC、三菱温度模块、三菱模拟量模块、西门子变频器、2台交流电机、3个传感器、（光电、位移、接近开关）2个数码管、4个控制开关、2只PT100温度传感器和若干个指示灯组成，要求选手编写PLC控制程序，正确连接功能模块，设置变频器参数，制作触摸屏界面。

生产流水线的控制要求某企业有一条电子产品加工流水线（见图1）。

开机前，首先将待加工的半成品放入供料输送仓，打开设备总电源，各加工工位（HL2、HL3、HL4）指示灯亮，当各工位的老化准备、烘箱温度设定、仪器检考件编号: 姓名: 准考证号:单位：测参数设定准备就绪后，各工位分别将各自的控制开关（K2、K3、K4）合上，这时，第一道工位处触摸屏上“准备就绪”指示灯（HL5）亮。

当第一道工位操作人员看到“准备就绪”指示灯亮了，可开启第一道工位控制开关（K1），同时启动触摸屏“运行”按键，（当按动触摸屏“停止”按键时，2台电机同时停转）可变速的输送带主传动电机通过变频器控制，以15HZ频率低速运行。
