201309学期机械原理作业2

机械原理习题及答案（2）第二章平面机构的结构分析2-1 绘制图示机构的运动简图。

2-3 计算图示机构的自由度，并指出复合铰链、局部自由度和虚约束。

解：(a) C 处为复合铰链。

7,n =p h =0，p l =10。

自由度 323721001W l h F n p p =--=?-?-=。

(b) B 处为局部自由度，应消除。

3n =， p h =2，p l =2自由度 323323121W l h F n p p =--=?-?-?=。

(c) B 、D 处为局部自由度，应消除。

3n =， p h =2，p l =2。

自由度 323323121W l h F n p p =--=?-?-?=。

(d) CH 或DG 、J 处为虚约束，B 处为局部自由度，应消除。

6n =，p h =1，p l =8。

自由度 32362811W l h F n p p =--=?-?-=。

(e) 由于采用对称结构，其中一边的双联齿轮构成虚约束，在连接的轴颈处，外壳与支架处的连接构成一个虚约束转动副,双联齿轮与外壳一边构成虚约束。

其中的一边为复合铰链。

其中4n =，p h =2，p l =4。

自由度 32342422W l h F n p p =--=?-?-=。

(f) 其中，8n =，p h =0，p l =11。

自由度 323821102W l h F n p p =--=?-?-=。

(g) ① 当未刹车时，6n =，p h =0，p l =8，刹车机构自由度为② 当闸瓦之一刹紧车轮时，5n =，p h =0，p l =7，刹车机构自由度为③ 当两个闸瓦同时刹紧车轮时，4n =，p h =0，p l =6，刹车机构自由度为2-3 判断图示机构是否有确定的运动，若否，提出修改方案。

分析 (a) 要分析其运动是否实现设计意图，就要计算机构自由度，不难求出该机构自由度为零，即机构不能动。

要想使该机构具有确定的运动，就要设法使其再增加一个自由度。

第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进行分类的?答：参考教材5~7页。

2-2 机构运动简图有何用处?它能表示出原机构哪些方面的特征?答：机构运动简图可以表示机构的组成和运动传递情况，可进行运动分析，而且也可用来进行动力分析。

2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况?答：参考教材12~13页。

2-4 何谓最小阻力定律?试举出在机械工程中应用最小阻力定律的1、2个实例。

2-5 在计算平面机构的自由度时，应注意哪些事项?答：参考教材15~17页。

2-6 在图2-20所示的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何一处，被连接的两构件上连接点的轨迹重合是由于其他两处的作用，所以只能算一处。

2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。

2-8 为何要对平面高副机构进行“高副低代"?“高副低代”应满足的条件是什么?答：参考教材20~21页。

2-9 任选三个你身边已有的或能观察到的下列常用装置(或其他装置)，试画出其机构运动简图，并计算其自由度。

1)折叠桌或折叠椅；2)酒瓶软木塞开盖器；3)衣柜上的弹簧合页；4)可调臂台灯机构；5)剥线钳；6)磁带式录放音机功能键操纵机构；7)洗衣机定时器机构；8)轿车挡风玻璃雨刷机构；9)公共汽车自动开闭门机构；10)挖掘机机械臂机构；…。

2-10 请说出你自己身上腿部的髋关节、膝关节和踝关节分别可视为何种运动副?试画出仿腿部机构的机构运动简图，并计算其自由度。

2-11图示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮j输入，使轴A连续回转；而固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

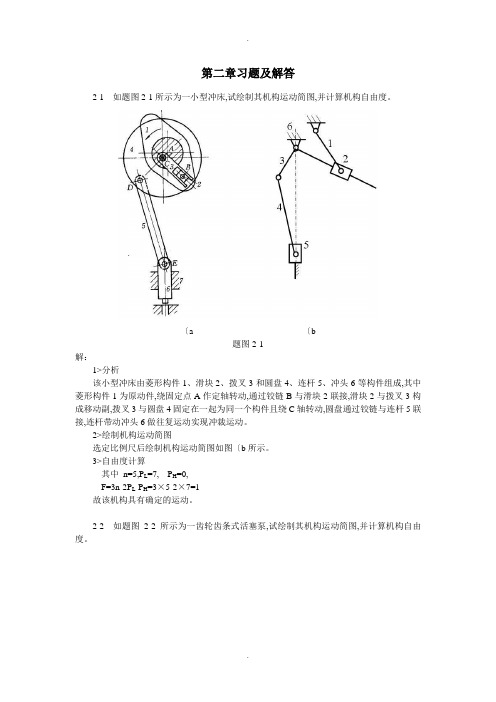

第二章习题及解答2-1 如题图2-1所示为一小型冲床,试绘制其机构运动简图,并计算机构自由度。

〔a 〔b题图2-1解：1>分析该小型冲床由菱形构件1、滑块2、拨叉3和圆盘4、连杆5、冲头6等构件组成,其中菱形构件1为原动件,绕固定点A作定轴转动,通过铰链B与滑块2联接,滑块2与拨叉3构成移动副,拨叉3与圆盘4固定在一起为同一个构件且绕C轴转动,圆盘通过铰链与连杆5联接,连杆带动冲头6做往复运动实现冲裁运动。

2>绘制机构运动简图选定比例尺后绘制机构运动简图如图〔b所示。

3>自由度计算其中n=5,P L=7, P H=0,F=3n-2P L-P H=3×5-2×7=1故该机构具有确定的运动。

2-2 如题图2-2所示为一齿轮齿条式活塞泵,试绘制其机构运动简图,并计算机构自由度。

〔a 〔b题图2-2解：1>分析该活塞泵由飞轮曲柄1、连杆2、扇形齿轮3、齿条活塞4等构件组成,其中飞轮曲柄1为原动件,绕固定点A作定轴转动,通过铰链B与连杆2联接,连杆2通过铰链与扇形齿轮3联接,扇形齿轮3通过高副接触驱动齿条活塞4作往复运动,活塞与机架之间构成移动副。

2> 绘制机构运动简图选定比例尺后绘制机构运动简图如图〔b所示。

3>自由度计算其中n=4,P L=5, P H=1F=3n-2P L-P H=3×4-2×5-1=1故该机构具有确定的运动。

2-3 如图2-3所示为一简易冲床的初步设计方案,设计者的意图是电动机通过一级齿轮1和2减速后带动凸轮3旋转,然后通过摆杆4带动冲头实现上下往复冲压运动。

试根据机构自由度分析该方案的合理性,并提出修改后的新方案。

题图2-3解：1>分析2>绘制其机构运动简图<图2-3 b>选定比例尺后绘制机构运动简图如图〔b 所示。

3>计算机构自由度并分析其是否能实现设计意图由图b 可知,45200l h n p p p F ''===== 故3(2)34(2520)00l h F n p p p F ''=-+--=⨯-⨯+--=因此,此简易冲床根本不能运动,需增加机构的自由度。

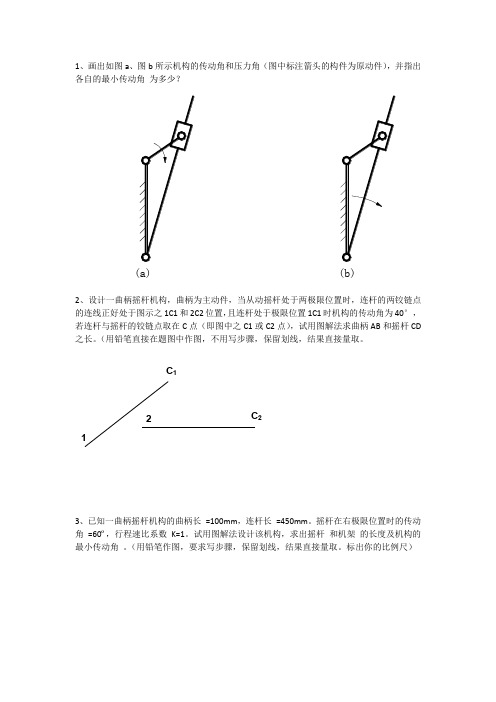

1、画出如图a 、图b 所示机构的传动角和压力角（图中标注箭头的构件为原动件），并指出各自的最小传动角 为多少？ (a)(b)
2、设计一曲柄摇杆机构，曲柄为主动件，当从动摇杆处于两极限位置时，连杆的两铰链点的连线正好处于图示之1C1和2C2位置，且连杆处于极限位置1C1时机构的传动角为40°，若连杆与摇杆的铰链点取在C 点（即图中之C1或C2点），试用图解法求曲柄AB 和摇杆CD 之长。

（用铅笔直接在题图中作图，不用写步骤，保留划线，结果直接量取。

3、已知一曲柄摇杆机构的曲柄长 =100mm ，连杆长 =450mm 。

摇杆在右极限位置时的传动角 =60º，行程速比系数K=1。

试用图解法设计该机构，求出摇杆 和机架 的长度及机构的最小传动角 。

（用铅笔作图，要求写步骤，保留划线，结果直接量取。

标出你的比例尺） C 1
C 2 1
2。

《机械原理》习题解答机械工程学院目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

机械原理习题 - （附答案）第二章一.单项选择题：1．两构件组成运动副的必备条件是。

A．直接接触且具有相对运动； B．直接接触但无相对运动； C．不接触但有相对运动； D．不接触也无相对运动。

2．当机构的原动件数目小于或大于其自由度数时，该机构将确定的运动。

A．有； B．没有； C．不一定3．在机构中，某些不影响机构运动传递的重复部分所带入的约束为。

A．虚约束； B．局部自由度； C．复合铰链4．用一个平面低副联二个做平面运动的构件所形成的运动链共有个自由度。

A．3； B．4； C．5； D．6 5．杆组是自由度等于的运动链。

A．0； B．1； C．原动件数 6．平面运动副所提供的约束为A．1； B．2； C．3； D．1或27．某机构为Ⅲ级机构，那么该机构应满足的必要充分条件是。

A．含有一个原动件组； B．至少含有一个基本杆组； C．至少含有一个Ⅱ级杆组；D．至少含有一个Ⅲ级杆组。

8．机构中只有一个。

A．闭式运动链； B．原动件； C．从动件； D．机架。

9．要使机构具有确定的相对运动，其条件是。

A．机构的自由度等于1； B．机构的自由度数比原动件数多1； C．机构的自由度数等于原动件数二.填空题：1．平面运动副的最大约束数为_____，最小约束数为______。

2．平面机构中若引入一个高副将带入_______个约束，而引入一个低副将带入_____个约束。

3．两个做平面平行运动的构件之间为_______接触的运动副称为低副，它有_______个约束；而为_______接触的运动副为高副，它有_______个约束。

4．在平面机构中，具有两个约束的运动副是_______副或_______副；具有一个约束的运动副是_______副。

5．组成机构的要素是________和________；构件是机构中的_____单元体。

6．在平面机构中，一个运动副引入的约束数的变化范围是_______。

7．机构具有确定运动的条件是____________________________________________。
