新能开展巴里坤三塘湖一期49.5MW风电工程工程总划分表X新能开展有限责任公司工程建设工程部X电力建设监理有限责任公司新能开展巴里坤三塘湖一期风电监理工程部2021年04月编制说明为加强新能开展巴里坤三塘湖一期风电工程工程建设工程治理工作，标准本风电场工程建设工程验收程序，确保本风电场工程建设工程质量，依据风力发电场工程建设工程验收规程〔DL／T5191-2021〕，结合本风电场的实际情况，编制本风电场总目划分表，各参建单位要比照总工程划分表，进行本工程的工程划分，并报建设单位及监理部进行审批，经审批同意后，要认真执行。
工程验收依据4.0.1 风力发电机组安装调试工程应按以下主要标准、技术资料及其他有关规定进行检查；1 GB501682 GB502043 GB503034 DL/T50075 DL/T6667 风电机组技术说明书、使用手册和安装手册。
8 风力风电机组塔架及其根底设计图纸与有关技术要求。
4.0.2 综合楼电气一、二次及设备安装调试工程验收应按以下标准、技术资料及有关规定检查；1 GB501502 GB501683 GB501694 GB501715 GB502546 GB503037 GBJ1478 GBJ1489 GBJ14910 设备技术性能说明书。
11 设备订货合约及技术条件。
12 电气施工设计图纸及资料。
4.0.3 综合楼建筑工程验收应按以下标准、技术资料DL/T5191-2021及有关规定检查检查；1 GB502042 GB503003 GB503034 DL/T50075 设计图纸及技术要求。
6 施工合约及有关技术说明。
4.0.4 场内电力线路工程验收应按以下标准、技术资料及有关规定检查；1 GB501682 GB501733 GBJ2334 架空电力线路勘测设计、施工图纸及技术资料。
5 施工合约4.0.5 交通工程验收应按以下有关文件资料进行检查；1 公路施工设计图纸及有关技术条件。

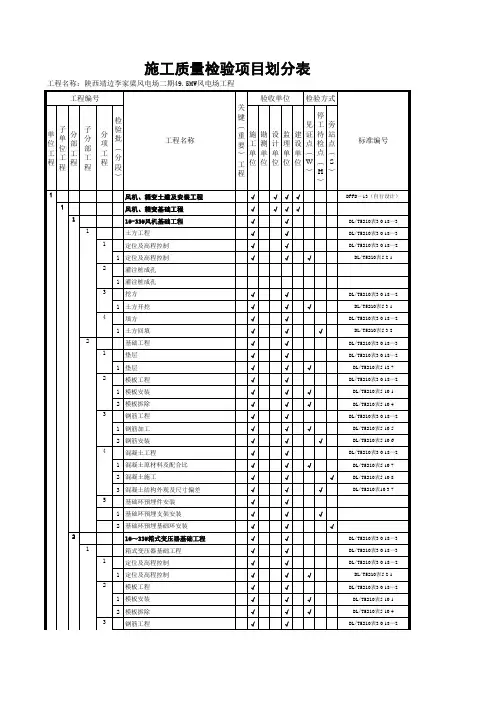

施工质量检验及评定范围表工程名称：XXXX200MW风电场工程工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表工程名称：XXXX200MW风电场工程续表★：指土建关键项目☆：指安装主要项目。
广西华电柳州融水九元山100MW风电项目质量检验项目划分批准：审核：编制：中国能源建设集团广西水电工程局有限公司融水九元山风电工程项目部2019年11月1 目的为了规范广西华电柳州融水九元山100MW风电项目档案过程管控，提高档案管理标准化水平，确保工程项目档案齐全、完整、准确，真实全面的反映工程建设过程，管控工程建设质量，特编制广西华电柳州融水九元山100MW风电项目质量检验项目划分。
2 适用范围适用于广西华电柳州融水九元山100MW风电项目施工过程中质量检验及验收，资料归档。
3 规范性引用文件●GB/T 31997-2015 《风力发电场项目建设工程验收规程》●GB/T 51121-2015 《风力发电工程施工与验收规范》●GB/T 20319-2017 《风力发电机组验收规范》●GB 50173-2014 《电气装置安装工程66kV及以下架空电力线路施工及验收规范》●DL/T 5210.1-2012 《电力建设施工质量验收及评价规程》第1部分：土建工程●DL/T 5161.1～17-2002 《电气装置安装工程质量检验及评定规程》●NB/T 31021-2012 《风力发电企业科技文件归档与整理规范》●NB/T 31022-2012 《风力发电工程达标投产验收规程》●NBT 31084-2016 《风力发电工程建设施工监理规范》●NB/T31118-2017 《风电场工程档案验收规程》4工程质量检验项目划分4.1 单位、子单位工程划分原则结合GB/T 51121-2015《风力发电工程施工与验收规范》、NB/T 31084-2016《风力发电工程建设施工监理规范》、DL/T 5191-2004《风力发电场项目建设工程验收规程》的相关要求，风力发电工程建设项目中单位工程应分为风力发电机组工程、中控楼和升压站建筑工程、升压站设备安装调试工程、线路工程、交通工程五类进行：➢风力发电机组工程可将单台风机的基础、安装做为独立的单位工程进行划分，单位工程编号依据机组编号的大小顺序依次编制，其中单台风力发电机组工程应包括如下分部工程：风力发电机设备基础、机组安装、监控系统、塔架、电缆、箱式变电站、防雷接地。
华能通辽开鲁建华风电场300MW工程施工质量验收项目划分表编制单位：山东华能建设项目管理有限公司编制人：审核人（总监理工程师):批准人（建设单位项目经理）:批准日期:编制说明本工程质量验收划分表依据：《风力发电场项目建设工程验收规程》(DL/T5191—2004）的验收划分原则，分为五个部分,分别为风力发电机组、升压站、线路、建筑、交通五大类，而每台风力发电机组的安装工程又分为风力发电机组基础、风力发电机组安装、风力发电机监控系统(设备厂家进场前已安装完成)、塔架、电缆、箱式变电站、防雷接地网七个分部。
本工程质量验收划分五个部分验评执行的依据分别为:1、风机基础、箱变基础执行《电力建设施工质量验收及评定规程第一部分：土建工程》（DL／T5210。
1—2005）的有关规定2、升压站、防雷接地网、箱式变电站、电缆、风力发电机监控系统工程执行《电气装置安装工程质量检验及评定规程》（DL／T5161。
1~17—2002)4、升压站土建执行《110kV-1000kV变电站、换流站土建工程施工质量检验及评定标准》Q/GDW 183-20085、集电线路工程执行《110～500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002)6、交通工程执行《公路工程质量检验评定标准》 (JTGF80/1-2004)7、风力发电机组安装、塔架工程执行华锐厂家的有关技术执行标准.8、因发电机监控系统在设备进场前已安装完成,无需做施工资料，由厂家提供设备质量证明文件及调试资料。
9、单位工程项目划分的原则：按具有独立生产（使用）功能或独立施工条件的建筑物或构筑物进行划分。
质量验收及评定范围主要包含四部分内容:工程编号；质量检验项目的划分；验收单位；各分项工程检验批质量验收标准的套用。
10、建筑规模较大的单位工程，可根据工程建设使用或交付安装的需要，将其具有独立使用功能或独立施工条件的部分分为一个子单位工程。
11、分部工程项目划分原则:按照建筑物或构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。
锦州黑山龙湾风电场新建工程施工质量验收及评定
项目划分表
丹东电力建设有限公司锦州黑山龙湾风电场
新建工程施工项目部
锦州黑山龙湾风电场新建工程
施工质量验收及评定项目划分表
批准人：年月日审核人：年月日编制人：年月日
编制单位：东丹东电力建设有限公司锦州黑山龙湾风电场
新建工程施工项目部
编制说明
一、编制依据
1、中华人民共和国电力行业标准《110kV-1000kV变电（换流）站土建工程施工质量验收及评定规程》Q/GDW183-2008。
2、辽宁电力勘测设计院提供的相关图纸。
二、说明
1、本工程施工项目共划分单位工程12个。
2、项目划分表中对建设单位、设计单位、勘测单位、监理及施工单位的验收项目进行了明确分工。
华能新疆哈密三塘湖一期49.5MW风电场工程质量验评划分表单位工程名称：风机工程编号：001工程编号验评项目验收单位质量验评单位工程子单位工程分部工程子分部工程分项工程检验批施工单位勘察单位设计单位监理单位建设单位标准编号001 风机工程√√√√√01 A1-01风机基础及箱变施工√√√√01 A1-01风机地基与基础工程√√01 无支护土方√√01 定位及高程控制√√01 定位及高程控制√√表5.2.102 挖方√√01 土方开挖√√表5.3.103 回填√√01 回填√√表5.3.202 混凝土基础√√01 垫层√√01 垫层√√表5.12.702 基础模板√√01 模板安装√√表5.10.102 模板拆除√√表5.10.403 基础钢筋√√01 钢筋加工√√表5.10.502 钢筋安装√√表5.10.604 基础混凝土√√01 混凝土原材料及配合比设计√√表5.10.702 混凝土施工√√表5.10.803 混凝土外观及结构尺寸偏差√√表5.10.904 钢构件基础环安装√√表5.11.1305 基础防腐√√01 基础防腐√√表5.23.602 箱变地基与基础工程√√01 无支护土方√√01 定位及高程控制√√01 定位及高程控制√√表5.2.102 挖方√√01 土方开挖√√表5.3.103 回填√√01 回填√√表5.3.202 箱变混凝土基础√√01 箱变基础垫层√√01 箱变基础垫层√√表5.12.702 箱变基础砖砌体01 砖砌体√√表5.9.103 箱变基础模板√√01 箱变基础模板安装√√表5.10.102 箱变基础模板拆除√√表5.10.404 箱变基础混凝土√√01 混凝土原材料及配合比设计√√表5.10.702 箱变基础混凝土施工√√表5.10.803 混凝土外观及尺寸偏差√√表5.10.905 基础防腐√√01 基础防腐√√表5.23.603 风机、箱变接地01 01 风机接地01 风机接地装置安装√√表5.26.2402 箱变接地01 箱变接地01 箱变接地装置安装√√表5.26.24说明：1、表格依据《电力建设施工质量验收及评定规程》DL/T5210.1-2005制定。
质量验收及评定项目划分报审表工程名称：华能天镇武家山风电场（49。
5MW）工程编号：HN-HNZT-XL-001填报说明:本表一式 3份，由承包单位填报，建设单位、项目监理机构、承包单位各一份。
华能天镇武家山风电场（49。
5MW)工程35kV集电线路工程质量验收及评定项目划分表审核:编写：华能天镇项目部2010年08月编制说明1、编制目的为保证华能天镇武家山风电场（49。
5MW)工程35kV集电线路工程安装工作顺畅有序，更好地规范工程施工质量检查、验收和单位工程质量评定，促进、加强工程项目质量管理与控制,确保工程质量达标，特制定本质量检验计划.2、适用范围华能天镇武家山风电场（49。
5MW）工程35kV集电线路工程3、编制依据3.1中华人民共和国电力行业标准《110kV～500KV架空电力线路工程施工质量及评定规程》(DL/T5161-2002）3。
2对于“验评"中无评定标准或不明确、不适用的工程项目，可按厂家说明书、设计及相关规范，与甲方或监理及厂家协商确定具体的评定标准,自行制定的评定标准必须履行审批手续，方可使用.4、术语解释4.1结合现场施工控制,经与业主与建立审批后的表中应增加的控制点为:停工待检点（H点），见证点（W点），旁站点（S点)。
4。
2隐蔽工程：凡是工程的成果，当下一道工序施工后将被覆盖或遮盖而无法再进行检验的工程5.工程质量检验等级5.1。
工程质量检验等级5。
1.1一级质量检验项目，由作业班组技术员主持检验，填写检验评定表并评定质量等级。
5。
1。
2二级质量检验项目,通过一级检验合格后，报作业单位质检员,并由其主持检验并评定质量等级。
5.1。
3三级质量检验项目，通过二级检验合格后，报项目部专业质检师(员），并由其主持检验并评定质量等级。
5。
1。
4四级质量检验项目，通过三级检验合格后，报请工程监理和业主，并由其主持检验并评定质量等级。
规定或指定质监站检验的项目还需同时报请质监站参加。
