1.30 半导体温差发电片的特性研究

温差发电片
温差发电片发电是一种新型的发电方式，即利用塞贝克效应将热能直接转换为电能：
P型和N型结合的半导体元件组成的器件的一侧维持在低温，另一侧维持在高温，这样器件高温侧就会向低温侧传导热能并产生热流。

即热能从高温侧流入器件内，通过器件将热能从低温侧排出时，流入器件的一部分热能不放热，并在器件内变成电能，输出直流电压和电流。

通过连接多个这样的器件便可获得较大的电压。

该器件即为目前应用日益广泛的温差发电片。

由半导体温差发电片制造的半导体发电机有着无噪音、寿命长、性能稳定等特点，同时体积小，重量轻，便于携带，成为了一种应用广泛的便携电源。

目前主要
用于油田、野外、军事等领域，同时越来越多地应用于小家电制造、仪器仪表、玩具及旅游业等行业。

随着现代社会保护环境、节约能源的呼声越来越高、人们更多地在考虑如何有效地将太阳热、海洋热、地热、工业废热、燃烧垃圾的发热等地球上各种热源产生的热能转化为电能。

因此半导体温差发电技术必将得到更广泛的应用。

温差发电片外形尺寸62*62*3.6MM.开路电压18V，电流600MA，负载电压12V，负载电流600MA。

耐高温180度，温差100度。

温差发电片外形尺寸40*40*3.6MM.开路电压8V，电流600MA，负载电压4V，负载电流600MA。

耐高温180度，温差100度。

温差发电组外形尺寸62*62*4.9MM.开路电压8V，电流1.2A，负载电压4V，负载电流1A。

耐高温180度，温差100度。

米合温差发电组，输入温度100-180度，（温差100度左右，）输出电压6-7V，电流600MA.。

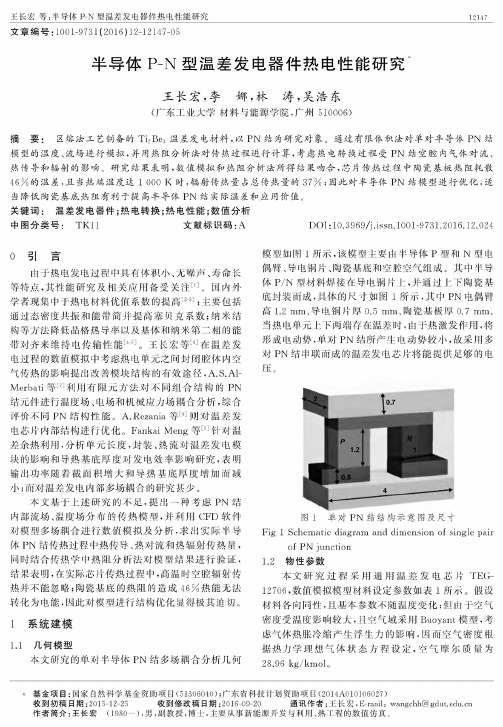

王长宏等：半导体P-N型温差发电器件热电性能研究文章编号：1001-9731 (016) 12-12147-0512147半导体P-N型温差发电器件热电性能研究x王长宏，李娜，林涛，吴浩东(广东工业大学材料与能源学院，广州510006)摘要：区熔法工艺制备的T i2Be3温差发电材料，以P N结为研究对象。

通过有限体积法对单对半导体P N结模型的温度、流场进行模拟，并用热阻分析法对传热过程进行计算，考虑热电转换过程受P N结空腔内气体对流、热传导和辐射的影响。

研究结果表明，数值模拟和热阻分析法所得结果吻合，芯片传热过程中陶瓷基板热阻耗散 46%的温差，且当热端温度达1 000 K时，辐射传热量占总传热量的37%;因此对半导体P N结模型进行优化，适 当降低陶瓷基底热阻有利于提高半导体P N结实际温差和应用价值。

关键词：温差发电器件；热电转换；热电性能；数值分析中图分类号：T K11 文献标识码：A D O I：10.3969/j.issn.1001-9731.2016.12.0240引言由于热电发电过程中具有体积小、无噪声、寿命长 等特点，其性能研究及相关应用备受关注[]。

国内外 学者现集中于热电材料优值系数的提高[-3];主要包括 通过态密度共振和能带简并提高塞贝克系数；纳米结 构等方法降低晶格热导率以及基体和纳米第二相的能 带对齐来维持电传输性能45]。

王长宏等[]在温差发 电过程的数值模拟中考虑热电单元之间封闭腔体内空 气传热的影响提出改善模块结构的有效途径，A.S.A1-M e rb a ti等[7]利用有限元方法对不同组合结构的PN 结元件进行温度场、电场和机械应力场耦合分析，综合 评价不同P N结构性能。

A.R e z a n ia等[8]则对温差发电芯片内部结构进行优化。

F ank ai M e n g等[]针对温 差余热利用，分析单元长度，封装、热流对温差发电模块的影响和导热基底厚度对发电效率影响研究，表明 输出功率随着截面积增大和导热基底厚度增加而减小；而对温差发电内部多场耦合的研究甚少。

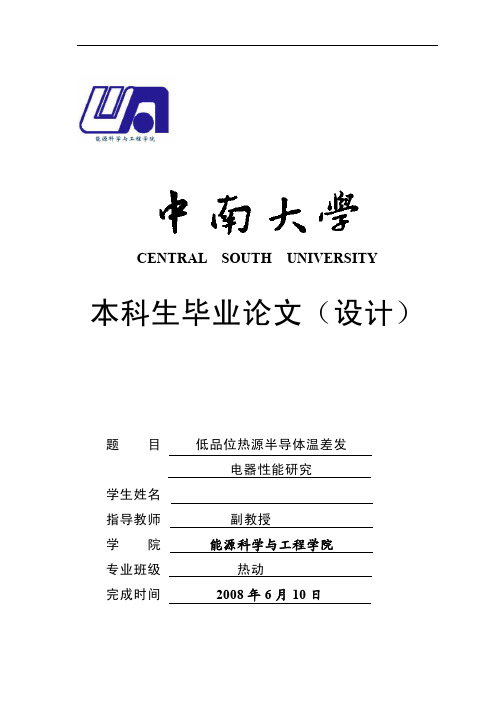

CENTRAL SOUTH UNIVERSITY本科生毕业论文（设计）题目低品位热源半导体温差发电器性能研究学生姓名指导教师副教授学院能源科学与工程学院专业班级热动完成时间2008年6月10日低品位热源半导体温差发电器性能研究摘要：温差发电是一种新型的发电方式，它是利用塞贝克效应将热能直接转换为电能。

以半导体温差发电模块制造的温差发电器，只要有温差存在即可以发电。

温差电效应是半导体温差发电的理论基础，本文在对其基本原理进行简单说明的同时对半导体温差发电的工作原理作了清晰的阐述。

在此基础上，首先对单一发电模块的性能进行了测试，分析其输出功率随负载的变化规律；然后依照温差发电的基本原理结合铝电解槽散热孔结构特点设计搭建了余热利用实验装置，并在实验室搭建仿铝电解槽散热孔的结构实验测试系统，对实验装置的电源输出电压、功率等进行采集、测试，总结出一系列的相关规律，从中推导出了最佳的输出功率；最后通过所分析的实验结果对实验装置进行优化，使实验装置能提供稳定和足够功率的电能，最终达到能源再利用。

关键词：温差电；发电模块；性能；测试Research of Semiconductor Thermoelectric Generator inLow-grade Heat Energy and Temperature DifferenceAbstract: Thermoelectric power generation is a new type of power generation, it is to use Seebeck effects effect will be directly converted to electric heat. Thermoelectric power generation module to the semiconductor manufacturing thermoelectric generator, as long as there is a temperature difference can be power generation. Thermoelectric effect semiconductor thermoelectric power generation is the theoretical basis, the paper in its basic principle of a simple description of the semiconductor thermoelectric power generation at the same time the work made clear the principles expounded. On this basis, first, give a single generation the performance of the testing, analysis with its power output changes of the load; and then, in accordance with the basic principles of cooling holes with aluminium cell structure design structures using the waste heat experimental device, And in the laboratory structures imitation aluminium cell structure of the cooling-testing system, the experimental device's power output voltage and power to carry out the collection, summing up a series of relevant laws, derived from the best power output; Finally, the analysis of the results of the experimental device optimized so that the experimental device can provide a stable and adequate electric power, and ultimately achieving energy re-use.Keywords: Thermoelectric；Power generation module；Performance；Test目录摘要及关键词 (I)Abstract and Keywords (II)1 概述 (1)1.1 半导体温差发电的研究现状和发展动态 (1)1.1.1 能源危机和环境污染 (1)1.1.2 新能源的开发 (2)1.1.3 温差发电的发展趋势 (3)1.2 课题研究的来源及主要研究内容 (4)2 温差发电的基本效应 (5)2.1 塞贝克效应 (5)2.2 珀尔帖效应 (6)2.3 汤姆逊效应 (7)2.4 焦耳效应 (8)2.5 温差电材料热电性能的表征 (9)2.6 半导体温差发电的工作原理 (9)3 单一温差发电模块性能研究 (12)3.1 测试装置 (12)3.2 空载下发电模块性能的研究 (13)3.3 可变负载下发电模块性能的研究 (14)3.3.1 输出电压性能特点 (14)3.3.2 输出电流性能特点 (15)3.3.3 输出功率性能特点 (16)4 余热发电实验装置的设计 (19)4.1 概述 (19)4.2 余热发电装置的设计 (20)4.2.1 高导热系统 (20)4.2.2 散热冷却系统 (23)4.2.3 发电模块 (26)4.2.4 电能引出系统 (28)5 余热发电装置性能研究 (30)5.1 系统性能测试 (30)5.2 系统结构优化 (32)6 结论与展望 (35)6.1 结论 (35)6.2 展望 (35)参考文献 (37)致谢 (38)附录余热发电实验装置装配示意图（CAD，4#）铝箱结构示意图（CAD，4#）通风板、盖板、固定板结构示意图（CAD，4#）散热片结构示意图（CAD，4#）风管示结构意图（CAD，4#）系统装配结构示意图（CAD，4#）1 概述1.1 半导体温差发电的研究现状和发展动态热电直接转换技术是研究热能和电能直接转换的科学，由于转换过程中热端和冷端存在一定的温差，故又称为温差电技术。
