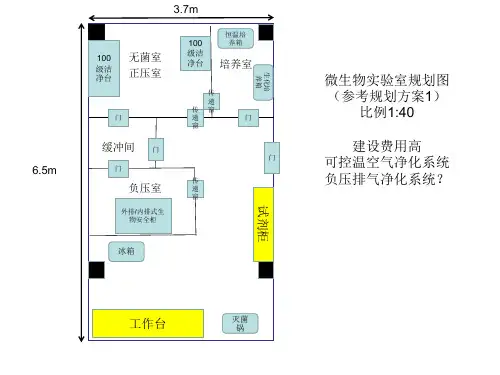

微生物实验室平面示意图
- 格式:pdf
- 大小:29.65 KB
- 文档页数:1
食品厂化验室中无菌室平面图和说明:1、无菌室(包括走道与操作间)(1)总面积:>5 m2;(2)室内高度:规定要求<220 cm;Array(3)走人及换工作服的通道:宽度约1 m,要便于换工作服及走人;(4)操作间面积(不计通道):规定要求每人操作面积>3 m2;(5)操作间四周隔断:下部木质材料、上部铝合金玻璃窗,安装后应平整、无缝;(6)靠外墙窗户:封掉、封平;(7)无菌室紫外灯:开关,一定要安装在无菌室外面;(8)无菌室顶上紫外灯:紧贴吊顶,中间。
与工作台方向成直角;2、理化检验室(设备尺寸,因品牌不同有所变化,仅作参考)(1)培养箱:约占工作台长66cm,规格:长66×宽55×高60 cm;(2)干燥箱:约占工作台长70cm,规格长70×宽65×高76 cm;(3)分析天平:电光分析天平,占工作台,规格:长50×宽55×高55 cm;(4)水龙头:为化验室用的三头水龙头,中间一个出水口高一些。
3、工作台:(1)台面:用整块的大理石板台面,白色;(2)标准工作台:宽度为75 cm;可按条件许可稍作调整。
4、整个检验室(包括无菌室和理化室)的外墙体:(1)墙体材料:可以用塑料扣板,或砖墙加瓷砖。
安装后墙体,应该平整,无缝。
实际:下部为砖墙加瓷砖、上部为木格加玻璃(2)无菌室的隔断:见1。
5、化验项目:至少有:(1)细菌总数:培养箱、干燥箱、高压灭菌锅(2)大肠菌群:台天平、显微镜(3)水分:分析天平;5、消防器材(1)灭火器材;6、电气线路的容量:铺设电线要隐蔽(1)单相三线,2.5mm2铜芯线,(2)三相五线,4 mm2铜芯线,(3)插座:根据所用设备多少而定。
7、水管道铺设8、地漏:水槽旁边最好能安装一个。

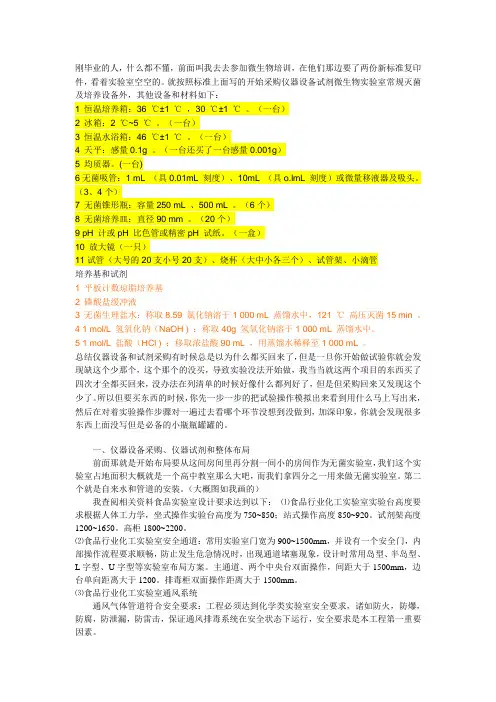

刚毕业的人,什么都不懂,前面叫我去去参加微生物培训,在他们那边要了两份新标准复印件,看着实验室空空的。
就按照标准上面写的开始采购仪器设备试剂微生物实验室常规灭菌及培养设备外,其他设备和材料如下:1 恒温培养箱:36 ℃±1 ℃,30 ℃±1 ℃。
(一台)2 冰箱:2 ℃~5 ℃。
(一台)3 恒温水浴箱:46 ℃±1 ℃。
(一台)4 天平:感量0.1g 。
(一台还买了一台感量0.001g)5 均质器。
(一台)6无菌吸管:1 mL (具0.01mL 刻度)、10mL (具o.lmL 刻度)或微量移液器及吸头。
(3、4个)7 无菌锥形瓶:容量250 mL 、500 mL 。
(6个)8 无菌培养皿:直径90 mm 。
(20个)9 pH 计或pH 比色管或精密pH 试纸。
(一盒)10 放大镜(一只)11试管(大号的20支小号20支)、烧杯(大中小各三个)、试管架、小滴管培养基和试剂1 平板计数琼脂培养基2 磷酸盐缓冲液3 无菌生理盐水:称取8.59 氯化钠溶于1 000 mL 蒸馏水中,121 ℃高压灭菌15 min 。
4 1 mol/L 氢氧化钠(NaOH ) :称取40g 氢氧化钠溶于1 000 mL 蒸馏水中。
5 1 mol/L 盐酸(HCl ) :移取浓盐酸90 mL ,用蒸馏水稀释至1 000 mL 。
总结仪器设备和试剂采购有时候总是以为什么都买回来了,但是一旦你开始做试验你就会发现缺这个少那个,这个那个的没买,导致实验没法开始做,我当当就这两个项目的东西买了四次才全都买回来,没办法在列清单的时候好像什么都列好了,但是但采购回来又发现这个少了。
所以但要买东西的时候,你先一步一步的把试验操作模拟出来看到用什么马上写出来,然后在对着实验操作步骤对一遍过去看哪个环节没想到没做到,加深印象,你就会发现很多东西上面没写但是必备的小瓶瓶罐罐的。
一、仪器设备采购、仪器试剂和整体布局前面那就是开始布局要从这间房间里再分割一间小的房间作为无菌实验室,我们这个实验室占地面积大概就是一个高中教室那么大吧,而我们拿四分之一用来做无菌实验室。

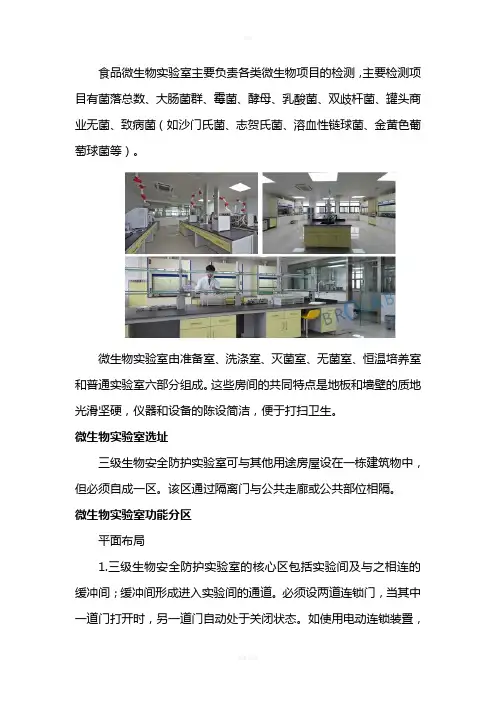

食品微生物实验室主要负责各类微生物项目的检测,主要检测项目有菌落总数、大肠菌群、霉菌、酵母、乳酸菌、双歧杆菌、罐头商业无菌、致病菌(如沙门氏菌、志贺氏菌、溶血性链球菌、金黄色葡萄球菌等)。
微生物实验室由准备室、洗涤室、灭菌室、无菌室、恒温培养室和普通实验室六部分组成。
这些房间的共同特点是地板和墙壁的质地光滑坚硬,仪器和设备的陈设简洁,便于打扫卫生。
微生物实验室选址三级生物安全防护实验室可与其他用途房屋设在一栋建筑物中,但必须自成一区。
该区通过隔离门与公共走廊或公共部位相隔。
微生物实验室功能分区平面布局1.三级生物安全防护实验室的核心区包括实验间及与之相连的缓冲间;缓冲间形成进入实验间的通道。
必须设两道连锁门,当其中一道门打开时,另一道门自动处于关闭状态。
如使用电动连锁装置,断电时两道门均必须处于可打开状态。
在缓冲间可进行二次更衣;当实验室的通风系统不设自动控制装置时,缓冲间面积不宜过大,不宜超过实验间面积的八分之一;Ⅱ级或Ⅲ级生物安全柜的安装位置应远离实验间入口,避开工作人员频繁走动的区域,且有利于形成气流由“清洁”区域流向“污染”区域的气流流型。
准备室准备室用于配制培养基和样品处理等。
室内设有试剂柜、存放器具或材料的专柜、实验台、电炉、冰箱和上下水道、电源等。
洗涤室洗涤室用于洗刷器皿等。
由于使用过的器皿已被微生物污染,有时还会存在病原微生物。
因此,在条件允许的情况下,最好设置洗涤室。
室内应备有加热器、蒸锅,洗刷器皿用的盆、桶等,还应有各种瓶刷、去污粉、肥皂、洗衣粉等。
灭菌室灭菌室主要用于培养基的灭菌和各种器具的灭菌,室内应备有高压蒸汽灭菌器、烘箱等灭菌设备及设施。

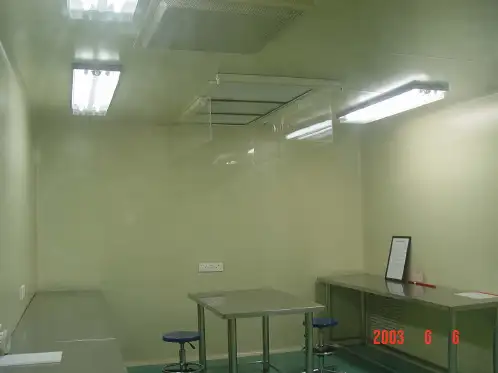

无菌室无菌室一般为4 - 5 平方米、高2.5 米的独立小房间(与外间隔离),专辟于微生物实验室内。
无菌室也称接种室,是系统接种、纯化菌种等无菌操作的专用实验室。
在微生物工作中,菌种的接种移植是一项主要操作,这项操作的特点就是要保证菌种纯种,防止杂菌的污染。
