温湿度敏感元件使用及保管

湿度敏感元器件管理规范1、目的规范湿度敏感元器件的保管、储存和使用，为湿度敏感元器件管理提供一个有效的规定，保障湿敏器件的生产品质。

2、适用范围及流程客户2.1 适用范围：适用于湿度敏感等级为2 - 6级的湿度敏感元器件及F/PCB。

2.2 流程客户：直接客户：IQC、资材室、SMT车间。

3、权责划分3.1 资材室3.3.1 负责仓库中湿度敏感器件的收发、存储管理以及信息维护；3.3.2 触发超期湿敏器件和结存套料、良品批退、库存超期、转储、的湿敏器件的复检需求；3.3.3负责对需要烘烤的湿敏器件完成冻结、转储、烘烤、预警、记录工作；3.2 IQC3.6.1 依检验标准、规格书、图纸、封样、SIP要求对湿敏器件来料进行检验，记录及输出检验结果，对检验不合格的湿敏器件应在检验完毕后立即发出异常通报；3.6.2负责结存套料、良品批退、库存超期、转储的湿敏器件的复检；3.6.3 完成特采湿敏器件的标示、烘烤参数填写、入库办理等工作。

3.3 SMT车间：3.1.1负责本车间湿度敏感器件上料、生产、退料的质量管控和异常反馈；3.1.2负责执行特殊管控湿敏器件产线上料、生产、退料的质量管控和异常反馈。

4、定义：4.1 SMD：表面贴装器件，主要指通过SMT生产的PSMD（Plastic Surface Mount Devices），也即塑封表面贴（封装）器件，如下表1项目描述的器件。

表1 封装名称缩写4.2 潮湿敏感器件：指易于吸收湿气，受热（回流焊或波峰焊）后湿气膨胀，导致内部损坏或分层的器件，基本上都是SMD。

4.3 一般器件：指除潮湿敏感器件以外，组装时需要焊接的所有元器件。

4.4 存储条件：是指与所有元器件封装体和引脚直接接触的外部环境。

4.5 存储期限：是指元器件从生产日期到使用日期间的允许最长保存时间。

4.6 PCB：印制电路板，printed circuit board的简称。

在绝缘基材上，按预定设计形成印制元件或印制线路以及两者结合的导电图形的印制板。

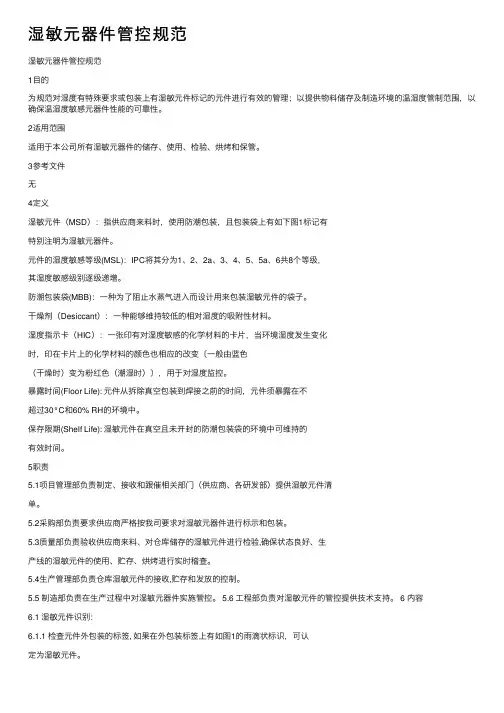

湿敏元器件管控规范湿敏元器件管控规范1⽬的为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进⾏有效的管理；以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。

2适⽤范围适⽤于本公司所有湿敏元器件的储存、使⽤、检验、烘烤和保管。

3参考⽂件⽆4定义湿敏元件（MSD）：指供应商来料时，使⽤防潮包装，且包装袋上有如下图1标记有特别注明为湿敏元器件。

元件的湿度敏感等级(MSL)：IPC将其分为1、2、2a、3、4、5、5a、6共8个等级，其湿度敏感级别逐级递增。

防潮包装袋(MBB)：⼀种为了阻⽌⽔蒸⽓进⼊⽽设计⽤来包装湿敏元件的袋⼦。

⼲燥剂（Desiccant）：⼀种能够维持较低的相对湿度的吸附性材料。

湿度指⽰卡（HIC）：⼀张印有对湿度敏感的化学材料的卡⽚，当环境湿度发⽣变化时，印在卡⽚上的化学材料的颜⾊也相应的改变〔⼀般由蓝⾊（⼲燥时）变为粉红⾊（潮湿时）〕，⽤于对湿度监控。

暴露时间(Floor Life): 元件从拆除真空包装到焊接之前的时间，元件须暴露在不超过30°C和60% RH的环境中。

保存限期(Shelf Life): 湿敏元件在真空且未开封的防潮包装袋的环境中可维持的有效时间。

5职责5.1项⽬管理部负责制定、接收和跟催相关部门（供应商、各研发部）提供湿敏元件清单。

5.2采购部负责要求供应商严格按我司要求对湿敏元器件进⾏标⽰和包装。

5.3质量部负责验收供应商来料、对仓库储存的湿敏元件进⾏检验,确保状态良好、⽣产线的湿敏元件的使⽤、贮存、烘烤进⾏实时稽查。

5.4⽣产管理部负责仓库湿敏元件的接收,贮存和发放的控制。

5.5 制造部负责在⽣产过程中对湿敏元器件实施管控。

5.6 ⼯程部负责对湿敏元件的管控提供技术⽀持。

6 内容6.1 湿敏元件识别：6.1.1 检查元件外包装的标签, 如果在外包装标签上有如图1的⾬滴状标识，可认定为湿敏元件。

6.1.2 湿度指⽰卡的识别与说明6.1.2.1 第⼀种湿度指⽰卡上有⼀“三⾓形箭头”（如下图2）,其对应所指向的圆圈⾥化学物质若改变为粉红⾊则表⽰元件已受潮，需要烘烤。

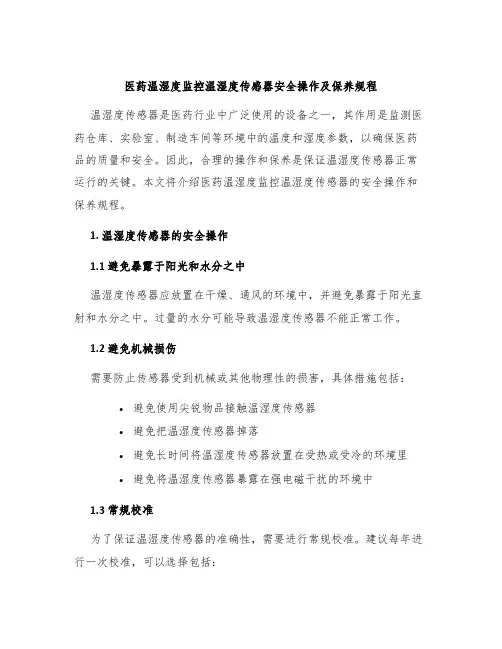

医药温湿度监控温湿度传感器安全操作及保养规程温湿度传感器是医药行业中广泛使用的设备之一，其作用是监测医药仓库、实验室、制造车间等环境中的温度和湿度参数，以确保医药品的质量和安全。

因此，合理的操作和保养是保证温湿度传感器正常运行的关键。

本文将介绍医药温湿度监控温湿度传感器的安全操作和保养规程。

1. 温湿度传感器的安全操作1.1 避免暴露于阳光和水分之中温湿度传感器应放置在干燥、通风的环境中，并避免暴露于阳光直射和水分之中。

过量的水分可能导致温湿度传感器不能正常工作。

1.2 避免机械损伤需要防止传感器受到机械或其他物理性的损害，具体措施包括：•避免使用尖锐物品接触温湿度传感器•避免把温湿度传感器掉落•避免长时间将温湿度传感器放置在受热或受冷的环境里•避免将温湿度传感器暴露在强电磁干扰的环境中1.3 常规校准为了保证温湿度传感器的准确性，需要进行常规校准。

建议每年进行一次校准，可以选择包括：•冰点校准•干湿球法•使用数据分析软件在进行温湿度传感器校准的时候一定要认真按照操作指南进行。

2. 温湿度传感器的保养规程2.1 注意防尘长时间使用会导致温湿度传感器积累灰尘和污垢，影响传感器的准确性。

因此，应该注意经常清洁温湿度传感器。

清洁的步骤包括：•先停止仪器使用，准备好一些干净的棉纱和一些温水或酒精•使用棉球或者专业的除尘器，彻底清洁温湿度传感器表面尘垢•用干净的棉纱或蘸有少量酒精擦拭传感器表面，待其自然风干2.2 关注电池的使用时间对于采用电池供电的温湿度传感器，在使用过程中需要密切关注电池的使用时间。

在电池快要用完时需要进行更换，以免影响设备的正常使用。

另外，更换电池时需确保设备关闭状态，避免电池短路。

2.3 适当的储存当温湿度传感器处于闲置状态时，应妥善地储存设备。

在存储期间，应注意以下事项：•温湿度传感器需要放在干燥、不受阳光直射的地方•将温湿度传感器存储在盒子或者塑料袋中，以免灰尘和老化加速•避免高湿度环境，以及与粘性物质接触3. 结语本文主要介绍了医药温湿度监控温湿度传感器的安全操作和保养规程。

一、目的：规范湿敏感元件的管理工作。

湿度敏感元器件管理规定
②
③
④
①
NG
OK NG
OK
⑨
⑤
⑧
说明：保存期限
视客户要求对表
格进行保存。

2.1适用于EMS 第一事业部各工场各生产环节中使用到的湿度敏感等级为2a~6级的二极管、三级管、LED、晶体IC 及有特殊要求的PCB 。

2.2 MSD ： MSD-moisture sensitivity devices(湿度敏感元器件) 2.3湿度敏感元器件的等级划分及车间保管寿命
等级温度湿度1≤30℃≤85%RH 2≤30℃≤60%RH 2a ≤30℃≤60%RH 3≤30℃≤60%RH 4≤30℃≤60%RH 5≤30℃≤60%RH 5a
≤30℃
≤60%RH
6≤30℃≤60%RH
特别提示：1、真空包装上没有体现湿敏等级的IC ，一般按3等级来管控；
2、来料不是真空包装及没有体现湿敏等级的二、三极管按一般元器件管控。

2.4湿度敏感符号及标示
从湿敏警示标示上,可以得到以下信息:a. 湿敏等级(LEVEL)
湿度敏感元器件管理规定
车间保管寿命
1年672小时(4周)48小时(2天)24小时
6级湿敏元件使用之前必须经过烘
烤，车间保管寿命见该元件包装袋的标签纸上，在生产时必须在限定时间内回流。

168小时(1周)无限72小时(3天)修
修。

湿度敏感元件（MSD）管理规范1.0目的为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理,以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。

2.0范围本规范适用于各类潮湿敏感元器件（以下简称MSD）来料验收、储存、配送、组装等过程中的管理。

3.0定义湿敏元件是指对湿度有特殊要求的元件；湿敏识别卷标=MSD；SMT工厂确认防潮区域的温湿度计显示环境温度不能超过20℃～27℃、环境湿度控制在45%---60%RH，防潮箱相对湿度不能超过10%。

(PCB专用防潮箱相对湿度>15%)；MBB：Moisure Barrier Bag即防潮真空包装袋，该袋同时要考虑ESD保护功能；HIC：Humidity Indicator Card，即湿度显示卡。

作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度10%，20%，30%等。

各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；若湿度显示超过20%，即20%的圆圈同HIC卡颜色完全成了淡红色，表明生产前需要进行烘烤警告标签；MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；4.0职责4.1 仓库 ---- 仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。

负责对潮湿敏感器件在接收、入库、储存、发料和配送等物流过程中按照物料防潮等级的要求进行操作。

4.2 品质 ----负责潮湿敏感器件的入库检验和在物流过程中潮湿敏感器件防潮等级是否正确实施的判定与裁决，IQC验货区域的环境温湿度的管制，温湿度敏感组件的管制。

IPQC稽核各单位对环境温湿度的管制情况；稽核《湿敏元件控制标签》的规范使用，对IC/PCB等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。

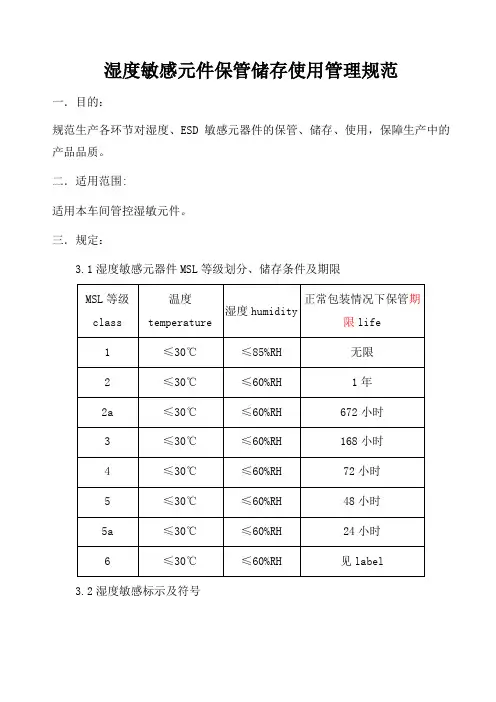

湿度敏感元件保管储存使用管理规范一．目的：规范生产各环节对湿度、ESD敏感元器件的保管、储存、使用，保障生产中的产品品质。

二．适用范围:适用本车间管控湿敏元件。

三．规定：3.1湿度敏感元器件MSL等级划分、储存条件及期限3.2湿度敏感标示及符号3.3湿度指示卡的识别方法：3.3.1六圈式10%，20%，30%，40%，50%、60%的，如下图1：1.当所有的黑圈内都显示蓝色时，说明元件是干燥的，可以放心使用；2.当10%和20%的圈变成粉红色时，也是安全的；3.当30%的圈变成粉红色时，即表示元件有吸湿的危险，并表示干燥剂已变质；4.当大于30%的圈变成粉红色时，即表示元件已吸湿，在贴装前一定进行烘烤处理。

针对PCB，40％变色的若生产周期未超过2个月则不用烘烤，超过2个月需烘烤。

50％变色需烘烤后上线。

3.3.2三圈式20%、30%、40%的。

如下图2：1.当所有的黑圈内都显示蓝色时，说明元件是干燥的，可以放心使用；2.当20%的圈变成粉红色时，即表示元件有吸湿的危险，并表示干燥剂已变质；3.当大于30%的圈变成粉红色时，即表示所有的元件已吸湿，在贴装前一定在进行烘烤处理。

3.3.3湿度指示卡的读法：湿度指示卡基本上可归纳为六圈式和三圈式，如上面图1和图2、所示；其所指示的某相对湿度是介于粉红色圈与蓝色圈之间的淡紫色所对应的百分数。

例如：20%的圈变成粉红色，40%的圈仍显示蓝色，则粉红色圈与蓝色圈之间的淡紫色的圈的30%，即为当前的相对湿度值。

3.3.4正常的湿度敏感器件的包装分类:真空包装、干燥剂、湿度指示卡、潮湿敏感注意标贴。

3.4湿敏元件来料检查：3.4.1在来料进行检验时，对湿敏元件的包装要作为一项主要内容检验；检查来料真空包装有无漏气，有无破损，有无警示标贴，里面有无放干燥剂，材料真空包装有无超过标贴上规定的有效期限。

当发现湿敏元件与以上不符时，应及时通知客户或供应商。

3.4.2正常状况下所有真空包装材料均不需要拆开包装检查里面的元件。

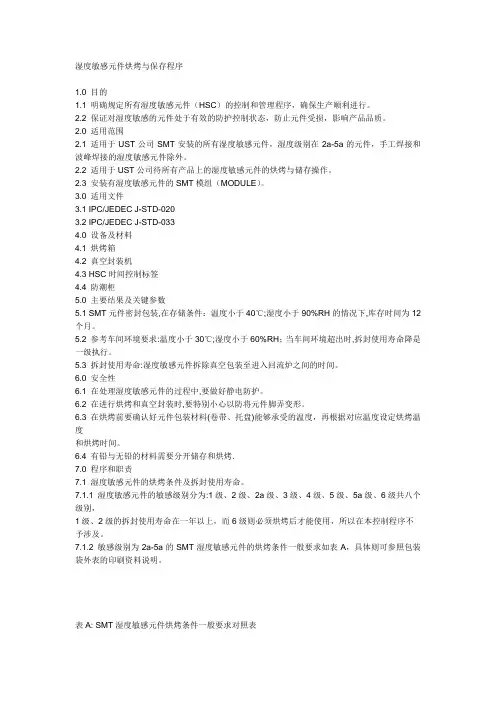

湿度敏感元件烘烤与保存程序1.0 目的1.1 明确规定所有湿度敏感元件（HSC）的控制和管理程序，确保生产顺利进行。

2.2 保证对湿度敏感的元件处于有效的防护控制状态，防止元件受损，影响产品品质。

2.0 适用范围2.1 适用于UST公司SMT安装的所有湿度敏感元件，湿度级别在2a-5a的元件，手工焊接和波峰焊接的湿度敏感元件除外。

2.2 适用于UST公司待所有产品上的湿度敏感元件的烘烤与储存操作。

2.3 安装有湿度敏感元件的SMT模组（MODULE）。

3.0 适用文件3.1 IPC/JEDEC J-STD-0203.2 IPC/JEDEC J-STD-0334.0 设备及材料4.1 烘烤箱4.2 真空封装机4.3 HSC时间控制标签4.4 防潮柜5.0 主要结果及关键参数5.1 SMT元件密封包装,在存储条件：温度小于40℃;湿度小于90%RH的情况下,库存时间为12个月。

5.2 参考车间环境要求:温度小于30℃;湿度小于60%RH；当车间环境超出时,拆封使用寿命降是一级执行。

5.3 拆封使用寿命:湿度敏感元件拆除真空包装至进入回流炉之间的时间。

6.0 安全性6.1 在处理湿度敏感元件的过程中,要做好静电防护。

6.2 在进行烘烤和真空封装时,要特别小心以防将元件脚弄变形。

6.3 在烘烤前要确认好元件包装材料(卷带、托盘)能够承受的温度，再根据对应温度设定烘烤温度和烘烤时间。

6.4 有铅与无铅的材料需要分开储存和烘烤.7.0 程序和职责7.1 湿度敏感元件的烘烤条件及拆封使用寿命。

7.1.1 湿度敏感元件的敏感级别分为:1级、2级、2a级、3级、4级、5级、5a级、6级共八个级别，1级、2级的拆封使用寿命在一年以上，而6级则必须烘烤后才能使用，所以在本控制程序不予涉及。

7.1.2 敏感级别为2a-5a的SMT湿度敏感元件的烘烤条件一般要求如表A，具体则可参照包装袋外表的印刷资料说明。

表A: SMT湿度敏感元件烘烤条件一般要求对照表元件本体厚度湿度敏感级别烘烤条件150±5℃125±5℃90±5℃,≤5%RH 40±5℃,≤5%RH≤1.4mm 2a 4小时8小时17小时8天3 8小时16小时33小时13天4 10小时21小时37小时15天5 12小时24小时41小时17天5a 14小时28小时54小时22天≤2.0mm 2a 11小时23小时72小时29天3 21小时43小时96小时37天4 24小时48小时5天47天5 24小时48小时6天57天5a 24小时48小时8天79天≤4.5mm 2a 24小时48小时10天79天3 24小时48小时10天79天4 24小时48小时10天79天5 24小时48小时10天79天5a 24小时48小时10天79天7.1.3 敏感级别在2a-5a的SMT湿度敏感元件拆封使用寿命对照如表B:表B: SMT湿度敏感元件拆封使用寿命对照表湿度敏感级别拆封使用寿命2a 28天3 168小时4 72小时5 48小时5a 24小时备注：表B建立在车间条件为温度小于30℃;湿度小于60%RH,而有时可能超出此条件要求,故湿度敏感元件在拆封后其使用寿命都降一级而定,如3级的原使用寿命为168小时,将其降一级按4级而定即使用寿命为72小时,以此类推。

拟制：审核：批准：1 目的为规范对湿度有特殊要求或包装上有湿敏元件标记的元件进行有效的管理；以提供物料储存及制造环境的温湿度管制范围，以确保温湿度敏感元器件性能的可靠性。

2 范围适用于所有对湿敏元件的储存；适用于 PCB 及 IC（BGA、QFP）等温湿度敏感组件储存环境的管制。

3 定义湿敏元件是指对湿度有特殊要求的元件；湿敏识别卷标=MSD；SMT 工厂确认防潮区域的温湿度计显示环境温度不能超过 20℃～27℃，防潮箱相对湿度不能超过 15%。

（PCB专用防潮箱相对湿度>30%）；MBB：Moisure Barrier Bag 即防潮真空包装袋，该袋同时要考虑 ESD 保护功能；HIC：Humidity Indicator Card，即湿度显示卡。

作用为显示包装内的潮湿程度，一般有若干圆圈分别代表相对湿度 10%，20%，30%等。

各圆圈内原色为考蓝色，当某圆圈内由蓝色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；当某圆圈内再由紫红色完全变为粉红色时，则表明袋内已超过该圆圈对应的相对湿度。

若湿度显示超过 20%，即 20%的圆圈同HIC 卡颜色完全成了淡红色，表明生产前需要进行烘烤警告标签；MSL：Moisure Sensitive Level，即湿度敏感等级，在防潮包装袋外的标签上有说明，分为：1、2、2a、3、4、5、5a、6 八个等级；4 职责4.1仓库 ---- 仓库区域环境温湿度的管制，和防潮箱的环境温湿度管制，温湿度敏感组件的管制。

4.2IQC ---- IQC 验货区域的环境温湿度的管制，温湿度敏感组件的管制。

4.3生产部 ---- 生产区域、物料暂存区域温湿度敏感组件的管制。

4.4其它部门 ---- 维修及有涉及到温湿度组件的部门要做好温湿度敏感组件的管制。

4.5 IPQC ---- 稽核各单位对环境温湿度的管制情况；稽核《湿敏元件控制标签》的规范使用，对 IC/PCB 等湿敏元件的开封、使用过程、烘烤作业、贮存规范进行确认。

1.目的：确保对库存电子仓温湿度敏感元件采用的是正确的存储方法，能有效的管理控制，避免物料因存储不当而影响品质；2.范围：本规范适用于我司所有存储、使用温湿度敏感元件的区域或阶段。

3．职责：3．1 IQC负责电子仓湿度敏感元件进料时的检查、确认；3．2仓库负责电子仓湿度敏感元件储存环境及包装的检查、确认；3、3 品质负责仓库电子仓湿度敏感元件存储环境的稽核工作。

4．定义：真空包装：为防止电子元器件受到环境中水分、湿度的影响而使用防静电包装材料，密封包装元器件并将包装内的空气抽出至真空状态的包装方式。

MBB：Moisture Barrier Bag 即防潮真空包装袋，该袋同时要考虑ESD保护。

HIC：Humidity Indicator Card,即湿度显示卡，显示包装袋内的潮湿程度，一般有若干圆圈，分别代表相对湿度10%，20%，30%等，各圆圈内原色为蓝色，当某圆圈内由篮色变为紫红色时，则表明袋内已达到该圆圈对应的相对湿度；当某圆圈内再由紫红色完全变为淡红色时，则表明袋内已超过该圆圈对应的相对湿度，若湿度显示超过30%，即30%的圆圈内HIC卡颜色完全变为淡红色，表明生产前需要进行烘烤。

警告标签：Warning Label,即防潮包装袋外的含MSIL（Moisture sensitive Identification Label）符号、芯片的潮湿敏感等级（或含密封存储条件和拆封后存放最长时间及受潮后烘烤条件）和包装袋本身密封的标签，如标签上没有注明湿度敏感等级可以参考条形码上的说明。

MSL：Moisture Sensitive Level,即湿度敏感等级，在防潮包装袋外的标签上有说明，若为空，可以参考依据条形码上的说明，分为：1,2,2a,3,4,5,5a,6 几个等级。

车间寿命(Floor life) ：潮湿敏感元器件从防潮包装里取出后到进行干燥处理或生产流程的时间段货架期(Shelf life) ：存储在未开封的防潮包装中的潮湿敏感元器件可以在内部湿度不超标的条件下保存的最小期限5.0程序内容：5.1当元件在回流焊接期间温度升高的环境下，表面贴装元件内部湿气会产生足够的蒸汽压力损伤或毁坏元件。

湿度敏感元件管理规定1.目的:规范湿敏感元件的管理工作。

2.适用范围:适用于辉烨各部门湿敏感元件的管理及使用。

3.定义:无4.职责与权限:见文件内容5. 湿度敏感元器件管理流程。

（附图1是湿度敏感元器件管理流程图）5.1 仓库在收料时需检查湿度敏感元件的密封及真空包装是否完好，并确认是否有湿度敏感符号及标示，如有不良依《不合格品控制程序》或入库后在生产前由生产部按相关规定进行烘烤作业。

5.2 IQC依《进料检验作业指导书》对湿度敏感元件进行检验，如有不良依《不合格品控制程序》或入库后在生产前由计划按相关规定进行烘烤作业。

5.3湿度敏感元件依等级不同存放于不同的区域，对于散料应存放于干燥箱中。

5.4 计划须提前发出生产安排，以便在生产前对湿敏元件进行烘烤。

5.5仓库根据生产计划及生产线的需求情况定量发放存放于干燥箱内的已开封物料，并做好《干燥箱物料存放记录卡》记录;仓库发完干燥箱内的散料后方可发放原包装物料。

5.6生产部依据生产安排进行领料，并确认是否需要烘烤;如需烘烤则按“各机种烘烤管理规定”对湿敏元件进行烘烤。

注意:已烘烤过的湿敏元件不可经过再次烘烤,并在生产时需优先使用。

5.7生产使用时必须填写《湿度敏感元件记录卡》，并且要在规定时间内完成贴装及回流。

物料在发往产线时方可拆开真空包装袋，禁止提前拆开真空包装袋，在拆开包装袋前应检查包装袋是否完好及生产日期是否在正常的保存期内，拆开包装袋后应在物料盘上贴上《湿度敏感元件记录卡》，并在标识卡上写明包装袋拆开的日期和时间，同时填写《湿度敏感元件物料生产状况记录表》；拆开包装后应立刻检查湿度指示卡变色环上的变色部分是否已达到烘烤条件，如出现变色部分达到烘烤条件必须按烘烤条件进行烘烤后方可使用，已贴装湿度敏感元件在PCBA回流前存放时间不超过60分钟。

5.8生产线因某种原因暂时停线预计超过2个小时，操作员应检查湿敏元件的拆开真空包装的时间，核算物料是否在车间保管寿命内，并在《湿度敏感元件记录卡》上填写停用时间，如超过保管寿命则应将物料送仓库保存于干燥箱内；且生产线停线超过四小时及计划调整时必须将物料送仓库保存于干燥箱内，干燥箱条件：湿度：RH30±5%，温度：23±5℃。
