平铺水培管道组装图解

一、给排水管道安装施工工艺流程图：熟悉图低和有关技术资料施工测量放线沟槽开挖及管沟砌筑配合土建留孔洞及预埋铁件管件加工制作支架制作及安装管道预制及组装管道敷设及安装管道与设备连接自控仪表及其管道安装试压及清（吹）洗防腐和保温调试和试运转交工验收二、普通给排水管道施工的一些主要过程的基本施工方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1 沟槽开挖1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。

1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。

1.2.2控制桩必须稳固，不被扰动，最好有保护措施。

控制桩中心1.0米范围内的土方应在沟槽验收完或控制桩已转移至沟底后方可集中铲除；1.3确定开挖深度：根据测量员交底的测量结果，对照施工图，计算出每个桩点处沟槽相对桩基线下降深度，将其结果记录在记录本上，并用红色漆标记在控制桩上；1.4沟槽人工开挖1.4.1根据土质的性质，由作业人员自行选择合适的开挖工具；1.4.2随时用钢卷尺检测沟槽的开挖深度和沟底宽度。

若要求放坡开槽时，应提前制作坡度板，坡度板应具有一定刚度且不易变形的材料制作，并设置牢固，一般将坡度板做成钝角三角形，钝角的角度与沟槽的开口角度一致，与沟槽接触的一边的杆件长度不小于80cm，相邻杆件不小于30cm，钝角对应边为支撑杆，其两端与另两边杆件中任意位置连接（最好在两端），应保证三个杆件连接好后其角度固定不变；1.4.3开挖的土方，可堆置在沟槽两侧，但不得影响建筑物、各种管线和其它设施的安全，同时不得掩埋消火栓、管道闸阀、雨水口、测量标志和各种地下管线的井盖，并不得防碍其正常使用；1.4.4堆土高度不宜超过1.5米，且距槽边缘不宜小于0.8米；1.4.5当开挖深度接近设计深度（一般应高于设计高程10cm以上）时，应在沟壁内设置与设计沟底高程平行的高程控制桩（如20cm或50 cm高程控制桩）；1.7.2距电览1.0米处严禁机械开挖；1.7.3在街道、厂区、居民区开挖，应在沟槽两端设立警告标志，沟槽侧边设护栏，悬挂红灯（间距30 /对）；1.7.4开挖过程中遇有文物，应妥善保护，并向主管部门通报；遇有已建管道，或发现已建管道破裂时应及时向主管部门通报。

图文详解！室内给水管安装、排水及管件安装施工工艺01室内给水管安装1、室内给水管安装工艺要点工序流程：编制施工方案和安装技术措施→定位弹线→支吊架制作、安装→PP-R给水管热熔安装→管道水平校正→管道固定→穿墙套管内填塞→穿墙孔洞修补→管道水压试验→给水管成品保护。

控制要点：图纸固化、弹线、热熔、校正正、套管填塞、水压试验共六个方面；室内给水管道的阀门:主立管在出地面后300～500mm装设阀门。

管径小于或等于DN50,宜采用球阀;管径大于DN50,宜采用闸阀，给水立管预留阀门管件位置应根据卫生器具的安装高度确定。

穿越地下室外墙或地下构筑物墙壁处应加防水套管，给水立管通过楼板时套管应高出地面20～50mm ，住宅内厨房间、卫生间给水立管穿楼板、墙面一般可不设置套管,立管根部与土建配合做出20～50mm水泥台度防止管根积水。

如果设计要求加设钢管套管,其套管高出地面50mm规格比管道大两号,并填塞密封膏封闭严密。

埋地管道或穿过楼板洞内不得使用活接头、法兰连接；给水立管出地面阀门处，需装活接头；给水管装有3个及以上配水点的支管始端，均装活接头；活接头的子口一头安装在来水方向，母口一端安装在去水方向。

1#楼ＰＰ－Ｒ给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上1#楼走道内ＰＰ－Ｒ给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求,过墙处安装套管ＰＰ－Ｒ管与固定支架间加设塑料软管作保护2、安装工艺质量要点冷热水管道水平上下并行时,热水管在冷水管上边,冷水管在下边；垂直安装时热水管在冷水管面向的左边；在卫生器具上安装冷、热水龙头,热水龙头应安装在面向的左侧,冷水龙头安装在面向的右侧。

管井内水表外壳距净墙不得大于30mm,不得小于10mm,冷热水立管中心间距为≥80mm。

表位前后的直线管段长度超过300mm时,支管应煨弯沿墙敷设。

给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上；走道内给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求。

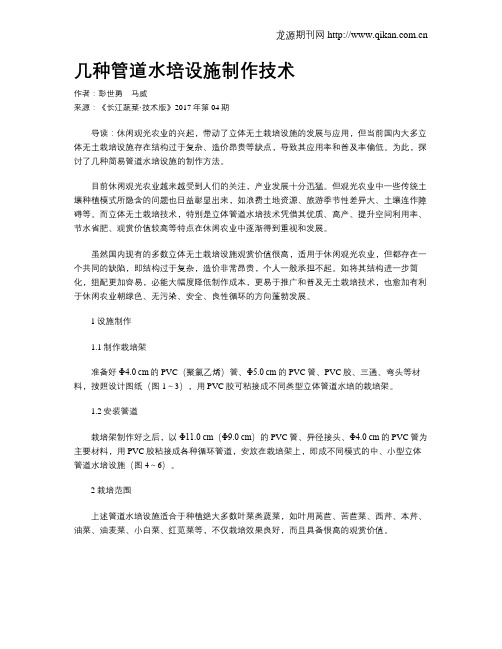

几种管道水培设施制作技术作者：彭世勇马威来源：《长江蔬菜·技术版》2017年第04期导读：休闲观光农业的兴起，带动了立体无土栽培设施的发展与应用，但当前国内大多立体无土栽培设施存在结构过于复杂、造价昂贵等缺点，导致其应用率和普及率偏低。

为此，探讨了几种简易管道水培设施的制作方法。

目前休闲观光农业越来越受到人们的关注，产业发展十分迅猛。

但观光农业中一些传统土壤种植模式所隐含的问题也日益彰显出来，如浪费土地资源、旅游季节性差异大、土壤连作障碍等。

而立体无土栽培技术，特别是立体管道水培技术凭借其优质、高产、提升空间利用率、节水省肥、观赏价值较高等特点在休闲农业中逐渐得到重视和发展。

虽然国内现有的多数立体无土栽培设施观赏价值很高，适用于休闲观光农业，但都存在一个共同的缺陷，即结构过于复杂，造价非常昂贵，个人一般承担不起。

如将其结构进一步简化，组配更加容易，必能大幅度降低制作成本，更易于推广和普及无土栽培技术，也愈加有利于休闲农业朝绿色、无污染、安全、良性循环的方向蓬勃发展。

1设施制作1.1制作栽培架准备好Φ4.0 cm的PVC（聚氯乙烯）管、Φ5.0 cm的PVC管、PVC胶、三通、弯头等材料，按照设计图纸（图1～3），用PVC胶可粘接成不同类型立体管道水培的栽培架。

1.2安装管道栽培架制作好之后，以Φ11.0 cm（Φ9.0 cm）的PVC管、异径接头、Φ4.0 cm的PVC管为主要材料，用PVC胶粘接成各种循环管道，安放在栽培架上，即成不同模式的中、小型立体管道水培设施（图4～6）。

2栽培范围上述管道水培设施适合于种植绝大多数叶菜类蔬菜，如叶用莴苣、苦苣菜、西芹、本芹、油菜、油麦菜、小白菜、红苋菜等，不仅栽培效果良好，而且具备很高的观赏价值。

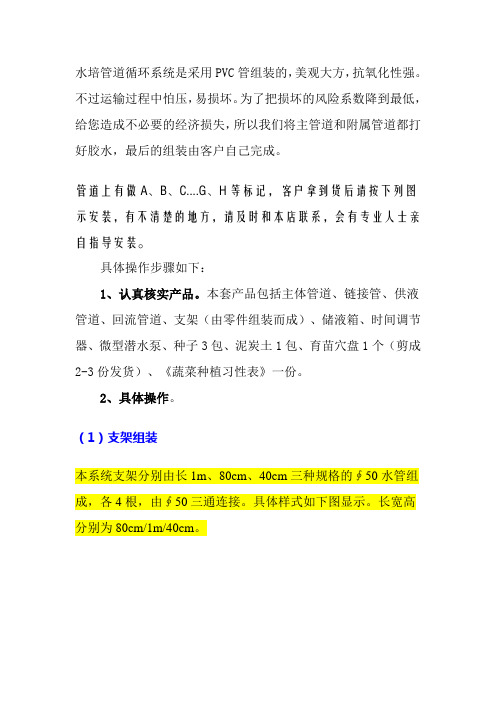

水培管道循环系统是采用PVC管组装的，美观大方，抗氧化性强。

不过运输过程中怕压，易损坏。

为了把损坏的风险系数降到最低，给您造成不必要的经济损失，所以我们将主管道和附属管道都打好胶水，最后的组装由客户自己完成。

管道上有做A、B、C....G、H等标记，客户拿到货后请按下列图示安装，有不清楚的地方，请及时和本店联系，会有专业人士亲自指导安装。

具体操作步骤如下：1、认真核实产品。

本套产品包括主体管道、链接管、供液管道、回流管道、支架（由零件组装而成）、储液箱、时间调节器、微型潜水泵、种子3包、泥炭土1包、育苗穴盘1个（剪成2-3份发货）、《蔬菜种植习性表》一份。

2、具体操作。

（1）支架组装本系统支架分别由长1m、80cm、40cm三种规格的∮50水管组成，各4根，由∮50三通连接。

具体样式如下图显示。

长宽高分别为80cm/1m/40cm。

支架正面图支架侧面图支架上端连接处，特写支架下端连接处，特写（2）主体管道连接主体管道由长110cm的∮75水管（两端附带直通和补心，上有定植孔）、两侧连接管、供液管道和回流管道组成。

如下图：供液管道分几部分，组装时要根据图示进行。

分别由5cm/20cm/30cm/1m/40cm的∮20水管及∮50弯头组成。

回流管道由长40cm的∮50水管组成，将水管直接插入上端的弯头里即可。

主体管并排在支架上，入水口一侧。

三套并列侧面展示图三套并列正面展示图（3）水培蔬菜运行说明书水培蔬菜——水培管道循环系统水培是无土栽培的一种常用形式，无土栽培就是不用天然土壤栽培植物的方法，其定义：凡是用除天然土壤之外的基质（或仅育苗时用基质，定植后不再用基质）为作物提供水分、养分、氧气的栽培方式均可称为无土栽培（Soilless Culture，Hydroponics，Solution Culture）。

营养液膜技术简称NFT（Nutrient Film Technique），我国于1984年开始这一结束的研究和应用，被称为“最简单、最纯正的无土栽培方式”。

教你室内排水管道的安装（有配图哦！）室内排水管道安装：建筑物内部铸铁排水管道安装的施工顺序一般是：先做地下管线（即安装排出管），然后安装立管或横支管。

（埋地下部分）铸铁排水管一般采用承插连接。

排水管的安装铺设原则：先地下、后地上；先大管、后小管；先主管、后支管。

安装准备管道预制（根据施工图纸及技术交底，检查、核对预留孔洞位置和大小尺寸是否正确，将管道坐标、标高位置画线定位。

）排出管安装（1）排出管的埋深取决于室外排水管道标高并符合设计要求，排出管与室外排水管道一般采用管顶平接，其水流转角不小于90o；若采用排出管跌水连接且跌落差大于0.3m，其水流转角不受限制。

室外埋设时须保证管道有足够的覆士深度以满足防冻、防压要求。

（2）安装托、吊排出管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊杆尺寸将预制好的管道托、吊牢固，横管支承件间距不大于2m。

（3）托、吊排出管在吊顶内者，在吊顶前需做闭水试验，按隐蔽工程项目办理隐检手续。

立管安装排水管通常沿卫生间墙角设置，穿过楼板应预留孔洞。

立管与墙面距离及楼板预留孔洞的尺寸，应按设计要求或有关规定预留。

注意事项：（1）安装立管时，先将管段吊正对准下层承口将管端插入，不可摇动挤入，用力应均匀。

要注意将三通口即甩口方向，对准横管方向。

（2）安装后立即将立管固定，用不低于楼板标号的细石混凝土堵好立管洞口。

（3）立管承口外侧与饰面的距离应控制在20—50mm。

在立管上应间隔10m设置一个检查口。

如有乙字管，则在该层乙字管上部设置检查口。

检查口中心距所在地面高度为1m，允许偏差±20mm，并高于该层卫生器具上边缘150mm。

检查口的朝向应便于检修，检查口盖的垫片一般选用厚度不小于3mm的橡胶板。

（4）安装立管时，一定要注意将三通口的方向对准横管方向，以免在安装时由于三通口的偏斜而影响安装质量。

三通口的高度，应根据横管的长度和坡度来确定。

三通口中和楼板的净距不得小于250mm，但不得大于450mm。

室内排水管道及配件安装施工工艺工法1 前言1.1工艺工法概况目前国内大多数新建建筑管道安装所采用的排水管道为热镀锌钢管、衬塑复合管道以及UPVC管道。

1.2工艺原理大于等于DN80的热镀锌钢管及衬塑管采用卡箍连接，小于DN80的采用丝扣连接；UPVC管采用柔性承插连接。

2 工艺工法特点卡箍连接管道具有施工便捷，安全性好，后期维修方便等特点；UPVC管道具有施工快捷，经济实用，维修方便的特点。

3 适用范围本工艺工法适用于大多数地上及地下建筑管道安装施工。

4 主要技术标准《建筑给水排水及采暖工程施工质量验收规范》（GB50242）《给排水管道工程施工及验收规范》（GB50268）《铁路给排水施工规范》（TBJ209）《地下铁道工程施工及验收规范》（GB50299）5 施工方法先下水，后上水；先预制，后安装；先主管，后支管；先难后易，先高后低，先系统试压，后系统吹洗；再防腐、保温、隐蔽验收的原则施工。

6 工艺流程及操作要点6.1施工工艺流程图1 工艺流程图6.2排水管道安装6.2.1一般要求以及准备工作依据图纸进行现场测量放线，并进行施工范围内障碍物的调查，防止盲目施工造成对原有设施的损坏及对施工的影响。

核对综合管线施工图，如有问题应及时协调，避免碰撞及返工。

排水管道所用管材、管道附件及其他材料，均应进行全面检查，不得有损坏和裂纹，管材必须符合设计标准及规范的要求，且应有合格证和出厂检验报告。

6.2.2预埋预留管道穿过基础、墙壁和楼板，应按设计要求由土建配合预留孔洞，根据所穿建筑物的厚度以及穿管管径确定套管规格及长度。

套管下料时必须使用无齿锯，不得使用气割等其它工具。

套管截面必须与套管轴线垂直，套管内刷防锈漆一道。

套管与管子之间的空隙按设计要求选择填充料。

1管道施工遵循的原则在充分理解和消化施工图纸设计意图的情况下，应本着先下水，后上水；先预制，后安装；先主管，后支管；先难后易，先高后低，先系统试压，后系统吹洗；再防腐、保温、隐蔽验收的原则组织施工。

PE管道与 PPR连结，黑色部分是 PE变径弯头前方接 PE管道，黄色的部分后接PPR管道上图分解，黑色的配件为外螺纹直接，一边与PE热熔连结，一边螺纹连结阀门上方为 PE管道 DN50，下方为 PPR管道，中间经过一个阀门连结，采纳的配件均为两个外螺纹直接PE与法兰阀门连结，使用管径较大的管道连结，法兰两边可连结两种不一样的管道，或同种管道PE与 UPVC管道连结，所用的配件与图2 相像镀锌钢塑管与阀门连结上图局部放大，闸阀与止回阀连结消防信号阀与 DN150镀锌钢管连结水泵接合器与消防管道采纳法兰连结DN100的消火栓管用机械三通分支机械四通， DN150主管两边接喷淋支管消防管道中大于100 的管道采纳沟槽配件（卡箍）连结消防管道的卡箍连结对夹式蝶阀与消防管道采纳法兰连结铜管与阀门连结，铜管一般采纳焊接PE钢丝管网采纳电容连结，图示电熔机热熔机彩铝檐沟管（铝管）属于金属管道，接口用承插打胶湿式报警阀连结水泵吸水管阀门连结HPDE双壁涟漪管HPDE双壁涟漪管采纳橡胶圈连结，留神橡胶圈下边是详尽的说明1管道丝扣连结 ( 镀锌钢管、衬塑镀锌钢管 )1断管：依据现场测绘草图，在选好的管材上画线，按线断管。

a用砂轮锯断管，应将管材放在砂轮锯卡钳上，瞄准画线卡牢，进行断管。

断管时压手柄使劲要平均，不要使劲过猛，断管后要将管口断面的铁膜、毛刺消除干净。

b用手锯断管，应将管材固定在压力案的压力钳内，将锯条瞄准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯使劲要平均，锯口要锯究竟，不准扭断或折断，以防管口断面变形。

2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径 15-32mm者套丝 2 次， 40-50mm者套丝3 次， 70mm以上者套丝 3-4 次为宜。

a用套丝机套丝，将管材夹在套丝机卡盘上，留出适合长度将卡盘夹紧，瞄准板套号码，上好板牙，按管径对好刻度的适合地点，紧住固定扳机，将润滑剂管瞄准丝头，开机推板，待丝扣套到适合长度，轻轻松开扳机。

【全程图解】自己动手安装PVC下水管道（一）下水的材料现在的下水管及配件一般是PVC材料，以前在建材城有厂家专卖，质量相当好，管壁比较厚，也很光滑，现在建材市场卖的质量差多了，没找到专业卖这样材料的地方，一般大的建材超市里的下水管件质量还不错。

PVC下水管很好安装，完全能自己动手，自己装的一点也不比施工队装的差，就算懒得动手，也最好自己先设计一下，再带着工人干。

先教大家认识一下下水管件，一般面盆、水池的下水管的规格有50、40、32的，这些数字代表管子的口径，就是5厘米、4厘米、3.2厘米，管件也是这样的规格。

常用的管件有下水管、三通、90度弯头、45度弯头及返水弯等（下水图一）。

还有各种变径，能把不同型号的管连接在一起，注意下图中的返水弯与上面的形状不一样，返水弯有两种，一种是圆型的，一种是三角型的，下图中返水弯是圆型的，安装回旋余地更大些（下水图二）这里特别介绍一下PVC管件中的伸缩节，要是碰到两头都是硬管的情况，连接必须用伸缩节，否则接不上。

伸缩节的作用有点像镀锌管中的“游任”（音），我拆卸水盆时都是把伸缩节拧开，连盆带管一起拿出来（下水图三）：（二）下水的安装厨房的下水主要有下排水和侧排水两种。

下排水:下排水是排水口在地面上，下水管竖着穿过楼板，管道直接通向楼下，装下排水我习惯把返水弯装在最底下，这样要是还有别的下水，可共用一个返水弯（下水图四）。

做下水一般用50的返水弯，要是还有别的下水，就加三通，要用上面途中那种斜三通，这样水流得通畅。

大多时厨房下水都比较复杂，有时自己都绕进去了，水路之所以难做主要是因为地方太小，橱柜里还装着别的电器，如垃圾处理器、小厨宝、净水器等，有的还要连接洗衣机等。

侧排水：侧排水的下水口在厨房主管道上，在地面以上，下水管有一部分横着通向主管道。

下排水在楼下面有返水弯，要是楼板上面再装返水弯，就是双重防味了，而侧排水是下水管横着连接在主下水管中，一般只能装一个返水弯。
