带式输送机保护装置说明书

制作胶带接头时要对准两端皮带的中心线，以防止胶带的跑偏。
安装电器保护部分时，要仔细以防损伤。
（二）试车
试车前要对整机的螺栓连接部分进行检查核实各安装尺寸。在安装电器保护部分时，要先对其灵敏性进行检查，确保试车的安全。完成上述安装和检查后即可通电进行试车。试车时要仔细观察皮带机的运行情况，发现问题及时停车进行调整。
e、输送机零部件应能适应在搬运过程中出现的正常碰撞现象；
f、输送机须具有适应采煤工艺要求的功能
4、安全
a、与输送机相配套的电动机，电气设备应符合GB3836.1的规定，并具有下井合格证明书；
b、输送机必须使用阻燃输送带，其安全性能应符和MT147的规定。非金属材料的零件其安全性能符合MT113的规定；
3、机头传动装置的底座和用于过渡部分地区的“H”形支架可以安装在基础上，以保持水平和保证机器的稳定性。过渡部分的H形支架也可以吊挂在顶棚上。
4、将输送机的各部件运到安装巷道，顺序如下：将输送机的各部件，运至该部件安装点的巷道旁，即机尾、“H”形支架、挂钩槽形托辊、平托辊、V形托辊、钢管、贮带装置（包括张紧绞车、游动小车、贮带仓架等）、机头传动装置，然后根据已确定的基准点按输送机总图要求，顺序安装机头传动装置、贮带装置等直至机尾，安装后机头和机尾滚筒中心线应在同一直线上，整个机身要求平直，各连接件的螺栓应拧紧。
各组成部分结构简介如下：
1、机头传动核装置
机头传动装置由传动滚筒、减速器、机架、卸载滚筒、清扫器等组成。机头传动装置是整个输送机的驱动部分，两台电机通过内、减速器、内外齿轮分别传递转矩给两个传动滚筒。
（1）减速器
减速器采用三级齿轮减速。第一级为螺旋圆锥式齿轮，第二三级为斜齿和直齿圆柱式齿轮，总传动比为18.4494。其第一三级齿轮及箱体可与80型弯曲刮板输送机互换。安装时减速器通过连接罩和液力联轴器与电机连接成一体，采用螺栓连接直接装在机架上。

目录一、概述 (1)二、工作原理 (1)三、主要技术参数 (3)四、设备安装及连接 (3)五、现场调试步骤 (4)六、操作规程 (6)七、维护和维修 (7)八、注意事项 (8)九、附录附录一液压拉紧装置推荐用液压油附录二电气外围信号接线图附录三电控系统原理图附录四电控系统面板布置图此为四川向家坝电厂液压自控拉紧装置说明书部分电源线号注有所不同请对照电器图工作原理一致第1 页一、概述带式输送机液压自动拉紧装置是根据我国散料运输特点，吸取世界工业发达国家的先进技术，考虑输送带在起动和正常运行时所需拉紧力不同，确定合理的张力模型而设计的。

本拉紧装置的特点是：（1）改善带式输送机运行时胶带的动态受力效果，特别是胶带受到突变载荷时尤其明显；（2）起动和正常运行的不同拉紧力，可以根据带式输送机的实际需要任意调节（其调节范围由所选拉紧装置的型号规格确定）。

系统一旦调定后，即按预定的程序自动工作，使输送机处在理想的工作状态下运行，大大改善输送带的受力状况。

（3）响应快。

由于输送机起动时，输送带松边会突然松弛伸长，引起“打带”、冲击现象。

此时，拉紧装置能迅速收缩油缸，及时吸收输送带的伸长，从而大大缓和了输送带的冲击，使起动过程平稳，避免发生断带事故。

（4）具有断带时自动停止输送机的保护功能。

（5）结构紧凑，安装空间小，便于使用。

ZLY型液压自动拉紧装置适用于长距离带式输送机的张紧，主要由拉紧油缸、液压泵站、蓄能站、地面PLC型控制开关和拉紧附件等五大部分组成。

其中液压泵站、蓄能站和地面PLC型控制开关不需要做地基，仅要求安放地点不落物料和水即可。

二、工作原理图1为ZLY的液压系统原理图及油缸与拉紧小车缠绕示意图。

为满足带式输送机对拉紧力起动时大，正常运行时小的要求，液压系统可相应地提供高（由溢流阀3控制）和比例阀13两种油压。

为此，首先需将各溢流阀和压力继电器的整定值从大到小依次为溢流阀9、溢流阀3、电接点压力表上、下限、压力继电器。

DSJ80/40/2*40伸缩带式输送机使用维护说明书（执行标准：MT/T901-2000）MT820-2006目录一、用途及主要特征二、主要技术参数三、主要组成部分的结构1、机头部2、贮带装置3、收放带装置4、中间架5、机尾6、移机尾装置四、安装与调正五、输送机的维护与定期检查六、润滑七、备件及专用工具明细表八、警示语句一、用途及主要特征1、用途DSJ80/40/2*40型可伸缩带式输送机用于中厚煤层综合机械化采煤工作面的顺槽和巷道掘进运输系统，用于顺槽运输时机尾配刮板转载机与工作面运输机相接，用于巷道掘进运输时机尾配皮带转载机与掘进机相接。

使用环境条件-10℃—— +40℃。

2、主要特征如下：A、采用了有弹性挂钩的变形托辊组承载量大。

B、在装载段，采用了弹性材料套的托辊组，缓冲负荷的冲击。

C、整个皮带机浮放在巷道底板上，无螺栓联接D、采用电绞车拉紧和储存胶带，并装有负荷似感器可以指示胶带的拉力。

E、从储带装置取出胶带时，采用了电动的卷带装置。

F、为了提高本机的通用性，其传动与SGW1-150运输机通用，贮带和收放胶带装置与SDJ-150胶带输送机通用。

二、执行标准：MT/T901-2000 MT820-2006三、型号及含义D S J 80 /40 / 2*40电机功率（k W）输送量(10t/h)带宽(c m)钢架伸缩式带式输送机四、主要技术参数运输能力400吨/小时运输距离600-800米胶带速度2米/秒电机型号DSB-40-4功率2*40千瓦电压660/1140伏转速1470转/分胶带规格800S储带长度50米（最长60米）传动滚筒直径￠500毫米数量2个总围包角455°托辊直径Φ89毫米上托辊间距 1.5米下托辊间距3米减速器总速比I=24.6448减速器JS40离心偶合器LOQ300/40回柱绞车型号JH20电机功率7.5KW绳速 10.2M/min最大拉力49千牛卷带装置：电动机型号JBY-4功率4千瓦电压660伏卷筒转速11.7转/分张紧绞车、电动机型号DSB-4功率4千瓦绳速7.67米/分牵引力9千牛全机总长800米机头最高尺寸1443毫米机头最宽尺寸1961毫米机尾转载机轨道长12米整机重量49。

皮带输送机是生产企业中广泛应用的一种物料输送设备,主要由输送带和驱动电机以及支撑设备、控制和保护装置等组成。

通常由若干条皮带机互相交叉组成一套完整的输送系统，实现物料的长距离输送。

皮带输送机的运行状况直接关系到生产过程中输送设备和人员的安全。

如何使皮带输送机保护装置高效、可靠、稳定地在生产运行中充分发挥作用有着十分重要的现实意义C皮带输送机常用保护装置主要有两个，一是防止皮带输送机发生火灾事故，二是保护输送带，下面简单介绍输送机几种常用保护装置的类型及保护原理。

一、打滑检测器在皮带输送机I：作过程中，由于某种原因使得传动滚筒的速度与输送带速度不同步时，两者之间便产生相对滑动，出现打滑现象。

打滑有低速打滑和高速打滑两种。

低速打滑的原因是滚筒的摩擦牵引力降低、输送带被卡主或者拉紧力不足等，此种情况常见；高速打滑一般出现在下运带式输送机电动机发电工况下，皮带机输送机高速运转，此种情况较少见。

打滑保护系统的工作原理是通过检测输送带的速度变化，与传动滚筒速度进行比较分析，正常运转时两者无差值，如发生打滑，两者之间出现差值，当带速过其正常值的10%或低于其正常值的25%——30%时，发出打滑报警信号，此时用户可在控制网络实现停机，这样可防止由于输送带打滑而造成的生产事故，又可避免不必要的频繁制动。

二、纵向撕裂保护装置皮带输送机在工作过程中，由于大块异物如尖角砰石、煤块、长条铁等尖刃物落到输送带上卡主而造成输送带的纵向撕裂，其撕裂部分主要在给料点，尤其是钢丝绳芯输送带因其芯体钢绳之间的横向强度较弱，易撕裂，必须加以防护和检测。

输送带的纵向撕裂不仅会造成输送设备损失，而且会严重影响生产，目前主要解决办法是在给料点处设纵向撕裂保护装置。

纵向撕裂保护装置由防撕裂传感器和控制箱组成，一台控制箱可与4——6个传感器配套使用，传感器通常固定在带式输送机受料段输送带下面的缓冲托辑之间，控制箱就近设置在无振动的墙壁上。

三、双向拉绳保护装置双向拉绳开关一般安装在皮带输送机中间架或支腿上，其位置低于输送带带面（其位置高度便于现场人员使用），沿线布置在人行通道一侧，当皮带输送机两侧设有人行通道时，应在皮带输送机两侧沿线同时设拉绳保护装置，一般每隔30——50m设一个，拉绳两侧的绳索要平行于输送带设置，且要大限度的减少锤挠度以保证开关的正常工作。

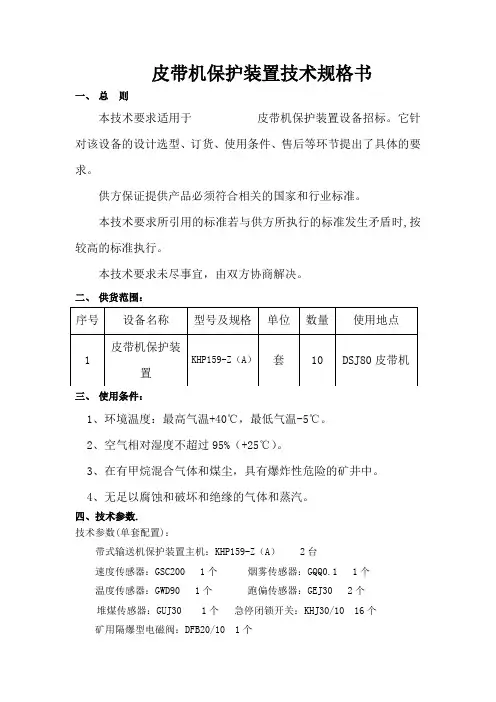

皮带机保护装置技术规格书一、总则本技术要求适用于皮带机保护装置设备招标。

它针对该设备的设计选型、订货、使用条件、售后等环节提出了具体的要求。

供方保证提供产品必须符合相关的国家和行业标准。

本技术要求所引用的标准若与供方所执行的标准发生矛盾时,按较高的标准执行。

本技术要求未尽事宜，由双方协商解决。

二、供货范围：三、使用条件：1、环境温度：最高气温+40℃，最低气温-5℃。

2、空气相对湿度不超过95%（+25℃）。

3、在有甲烷混合气体和煤尘，具有爆炸性危险的矿井中。

4、无足以腐蚀和破坏和绝缘的气体和蒸汽。

四、技术参数.技术参数(单套配置)：带式输送机保护装置主机：KHP159-Z（A） 2台速度传感器：GSC200 1个烟雾传感器：GQQ0.1 1个温度传感器：GWD90 1个跑偏传感器：GEJ30 2个堆煤传感器：GUJ30 1个急停闭锁开关：KHJ30/10 16个矿用隔爆型电磁阀：DFB20/10 1个超温自动洒水装置：RMFH 一套额定输入电压：127/36V 本安输出最高开路电压：DC12V本安输出最大短路电流：DC400mA 过流保护整定值：1.0A超出正常速度的55--110%时，速度传感器经设定延时后动作；超温保护整定误差值：小于5℃堆煤保护动作延时1--3s皮带保护装置具有单独控制和集中连锁控制功能。

五、其它要求1、随机附带与本设备相符的各类试验报告、“三证一标志”等资料一份，技术资料（包括说明书、电气原理图、电气接线图）三份，（另附电子版技术资料一套,光盘）。

2、防爆要求满足《煤矿安全规程》2011版及国家防爆标准GB3836.1-2010和行业标准的相关要求。

符合环境职业安全卫生管理的要求。

3、运输方式：汽车免费运输到。

4、产品质量实行三包，保质期为投入使用起一年，如因制造质量问题，应免费维修或更换，更换后的部件保质期顺延。

1.用途、特点、使用范围1.1.DTⅡ型固定式带式输送机是通用型系列产品，是有棉帆布、尼龙、聚酯帆布及钢绳芯输送带作曳引构件的连续输送设备，可广泛用于煤炭、冶金、矿山、港口、化工、轻工、石油及机械等行业，输送各种散状物料、成件物品。

带式输送机具有运量大，爬坡能力高，运营费用低，使用维护方便等特点，便于实现运输系统的自动化控制。

1.2.输送物料的松散密度为500~2500kg/m3,输送块度见表1表1 mm注：块度系指物料最大线性尺寸1.3.工作环境温度，一般为－25℃~＋40℃，对于有特殊要求的工作场所，如高温、寒冷、防爆、防腐蚀、耐酸碱、防水等条件，应采取相应的防护措施。

1.4.DTⅡ型固定式带式输送机均按部进行系列设计，选用时可根据工艺路线，按不同地形及工况进行选型设计、计算、组装成整机，制造厂按总图或部件清单生产供货、设计者对整机性能参数负责，制造厂对部件的性能和质量负责。

1.5.输送机应尽量安装在通廊内，在露天场合下，驱动站应加防护罩。

1.6.本系列产品能满足水平、提升、下运等条件。

也可采用凸弧段、凹弧段与直线段组合的输送形式。

2.主要参数（常用规格设计范围）2.1.带宽：500 650 800 1000 1200 1400 1600 1800 2000 2200 2400 2600mm2.2.带强：棉帆布带56N/mm·层、尼龙、聚酯帆布100~300N/mm·层，钢绳芯带st630~st2000N/mm2.3.带速：0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0、5.0m/s2.4.最大输送能力：见表2表2 带速V、带宽B与输送能力I V的匹配关系注：1)输送能力I V值系按水平运输，动堆积角θ为200，托辊槽角入350计算的。

2)表中带速（4.5）(5.6)m/s为非标准值，一般不推荐选用。

3)□已完成设计。

3.整机的典型布置3.1.DTⅡ型带式输送机的典型布置见图1。

DSJ80/40/2×40型伸缩带式输送机使用维护说明书执行标准：MT820-2006《煤矿用带式输送机技术条件》MT/T901-2000《煤矿井下用伸缩带式输送机》地址：联系电话：传真：目录一、型号编制说明二、用途和特征三、技术规格四、工作原理五、工作条件六、结构概述七、安装、调正与试运转八、操作九、维护与修理十、附表十一、警示一．型号编制说明×两台40电机输送量400/带宽800伸缩式煤矿用带式输送机钢架二．用途和特性：伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输，也可用于一般采煤工作面的顺槽运输和巷道掘进运输。

用于顺槽运输时，尾端配刮板输送机与工作面运输机相接；用于巷道掘进运输时，尾端配胶带转载机与掘进机相接。

伸缩带式输送机的主要特征：1、除转载机与机尾有一搭接长度可供工作面快速推进外，通过收放胶带装置和贮带装置也可使机身得到伸长和缩短，从而能较有效地提高顺槽运输能力，加快回采和掘进进度。

2、非固定部分的机身，采用无螺栓连接的快速可换支架，结构简单，拆装方便，劳动强度低，操作时间短。

3、设备在机身固定部分的胶带张紧装置采用电绞车拖动代替人工张紧。

4、全机所用的槽形托辊，下托辊，同一类的改向滚筒尺寸规格统一，都可通用互换。

机头传动装置的液力偶合器、连接罩，减速器除第二级传动齿轮外的其余部分均与80型弯曲刮板输送机通用互换。

5、传动滚筒外层包胶，摩擦系数大，初张力小，胶带张力亦小。

6、输送机的电气设备具有隔爆性能，可用于有煤尘及瓦斯的矿井。

三．技术规格1、 输送量 吨每小时 4002、 输送长度 米 6003、 输送带宽度 毫米 8004、 输送带速度 米每秒 25、 贮藏输送带长度 米 506、转载机行走距离米127、主电机型号DSB-40功率千瓦2×40转速转每分1470电压伏380/6608、传动滚筒直径毫米Φ5009、卸载改向滚筒直径毫米Φ40010、机尾改向滚筒直径毫米Φ32011、贮带部分改向滚筒直径毫米Φ320Φ10812、托辊直径毫米Φ8913、上托辊槽形角30°14、液力偶合器型号YOXD-400工作轮直径毫米400 15、减速器型号JS40功率千瓦2×40级数 3传动比i 18.449516、输送带规格名称橡胶面整芯阻燃输送带型号800S芯步层数i 3抗拉强度公斤每毫米80 17、张紧绞车型号JZB-0.3牵引力牛顿3000绳速米每秒0.079～0.128电机型号DSB-4电机功率千瓦4电机电压伏66018、收放胶带装置胶带卷筒转速转每分11.7电机型号DSB-4电机功率千瓦 4电机电压伏66019、机尾牵引绞车型号JH2—5牵引力（平均）牛顿50000绳速（平均）米每秒0.17电机型号JBJ2—51—4电机功率千瓦7.5电机电压伏66020、综合保护装置型号KHP21、机头传动部分外形尺寸毫米4000×1961×153522、机尾外形尺寸毫米15994×1294×65523、总重千克48718四．工作原理DSJ/80/40/2×40型伸缩带式输送机和普通胶带输送机一样是以胶带作为牵引撑载机构的连续运输设备。

ZL-A/B 型胶带式输送带纵向撕裂保护装置一、主要用途及适用范围：带式输送机在输送物料过程中，由于物料、特别是纲丝绳芯输送带会造成纵向撕裂事故，ZL 系列输送带纵向撕裂监测装置为胶囊式，当输送带发生撕裂事故时能可靠的发出报警信号和停机信号，避免事故的扩大。

适用于各行业带式输送机输送带的安全保护。

二、型号组成及其代表意义：三、主要技术指标：四、工作原理及性能：ZL 系列纵向撕裂监测装置是由感知器和控制线路两部分组成。

感知器是纵向撕裂的检测元件，当带式输送机胶带有异常情况下或被异物穿透后，随着胶带的运行异ZL -A/B纵向撕裂感知器类别 A：平型 B：槽型带宽/托辊槽角物使感知器受到挤压，这时监控装置立刻发出信号，输送到控制箱指令系统，发出报警和停机信号。

A型纵向撕裂监测装置还可以安装在溜槽出料口与输送带之间，因物料堵塞而挤压安装在出料口的感知器时，感知器均能灵敏可靠的检测出输送带撕裂信号并输出开关量，发出停机信号。

控制线路具有自锁和延时功能，从而避免和减少撕裂事故的发生。

该装置具备以下特点：（1）安装使用方便，监测灵敏度高。

（2）控制线路设有延时继电器，以免发生错误动作。

延时可调，延时范围为1～5s；（3）检测元件感知器密封性较强，可在恶劣条件下使用；（4）控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障，实现上述撕裂报警功能。

五、安装：ZL系列纵向撕裂监测装置由控制箱和感知器组成，控制箱为户外型，外形尺寸见图1。

一台控制箱可与4～6个感知器配套使用。

感知器外形见图2、图31、ZL—B型感知器（简称B型感知器）如图3示，此感知器呈槽形结构，适用于槽形带式输送机。

2、ZL—A型感知器（简称A型感知器）此种感知器呈长条形，外型如图2所示，可安装在平形托辊的带式输送机接料点处，监测防止输送带的撕裂事故。

亦可安装在溜槽底部出料口处，见图4。

注：A、B型感知器可共用1个控制箱。

3、感知器的安装。

控制箱内信号端。

系统配置明细表序号皮带机名称电机启动器型号、数量、通讯方式长度显示控制箱速度温度扩音电话跑偏闭锁堆煤煤位烟雾洒水阀撕裂涨力备注1一、系统组成由四部分组成：（一）、集控中心软、硬件设备；（二）、传输系统线缆、接插件、设备；（三）、皮带机启动控制设备（带RS485接口）；（四）、皮带机综合保护传感器。

图1 系统保护示意图序号产品名称及型号简单介绍1 KHP191煤矿用带式输送机保护装置产品介绍：主要用于煤矿井下的皮带远程控制与保护系统，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。

通过组网可实现地面集中开停皮带。

●控制电路的核心器件采用西门子PLC，并设计了完善的软、硬件抗干扰隔离措施。

●该装置能对运输线上的多达45台胶带输送机进行集中控制；●能对单台输送机进行手动控制；●具有煤仓高、低煤位保护，机头下堆煤保护、皮带打滑、双向急停、跑偏、撕裂、超温、洒水、烟雾等多种故障保护、语音报警、数字显示功能；整条运输线的多台控制器能进行计算机通讯，维修人员可在任何一台的显示器上查看全部或任何一部皮带机的运转情况。

2 GWP100矿用本质安全型温度传感器产品介绍：适用于煤矿井下有瓦斯、煤尘爆炸性气体中，与皮带机控制器配合使用，用于检测皮带表温度、减速箱体、电动机壳体等温度控制。

二、技术参数：防爆型式矿用本质安全型"EXibI"工作电压DC12-24V工作电流 15mA测量范围0-100℃输出继电器输出：一个常开,一个常闭;模拟量4-20mA电流输出电缆最大外径Ф11mm外壳防护等级 IP54外形尺寸及重量98×40×40mm;0.6Kg34 GVD28矿用本安型纵向撕裂传感器产品介绍：适用于煤矿井下有瓦斯、煤尘爆炸危险的环境中，也适用于地面恶劣环境。

与胶带机成套电气控制装置配套使用时，用作胶带机胶带纵向撕裂检测与保护。

二、主要技术参数1、灵敏度：a.传感器在124mm×124mm面积上接受重量为400g±100g的物料时，输出阻值应≤200Ω。

带式输送机综合保护装置技术标准一、《煤矿安全规程2016》第五百七十一条带式输送机必须设置下列安全保护：（一）拉绳开关和防跑偏、打滑、堵塞等。

（二）上运时应当设制动器和逆止器，下运时应当设软制动和防超速保护装置。

（二）机头、机尾、驱动滚筒和改向滚筒处应当设防护栏。

第五百七十三条带式输送机启动时应当有声光报警装置，运行时严禁运送工具、材料、设备和人员停机前后必须巡杏托。

棍和输送带的运行情况，发现异常及时处理检修时应当停机闭锁。

二、《中华人民共和国煤炭行业标准》中MT872-2000 《矿用带式输送机保护装置技术条件》中4.5 保护特性要求4.5.1 打滑保护特性:当输送带速度在10s内均在(50%~70%)Ve(Ve为额定带速)范围内,或输送带速度小于等于50%Ve时，或输送带速度大于等于110%Ve时,打滑保护装置应报警,同时中止带式输送机的运行。

对带式输送机正常起动和停止造成的速度变化,打滑保护装置不应有保护动作。

打滑保护应采用反时限特性。

4.5.2堆煤保护特性:堆煤保护装置在2s内连续检测到煤位超过预定位置应报警,同时中止带式输送机运行。

对于使用靠改变偏转角或动作行程来进行煤位保护的这类堆煤保护装置,其保护动作时所需的作用力不大于9.8 N。

4.5.3跑偏保护特性：a)当运行的输送带跑偏时,跑偏保护装置应报警；b)当运行的输送带超出托辊端部边缘20mm时,跑偏保护装置中止带式输送机的运行；c)对于使用接触式跑偏传感器之类的跑偏保护装置,其保护动作所需作用于跑偏传感器中点正向力为20~100 N。

4.5.4超温洒水保护特性：在测温点处温度超过规定值时超温洒水装置应报警,同时能启动洒水装置,喷水降温。

对主滚筒温度的监测将温度阈值设定如下：测温点与离被监测点发热处距离为10~15 mm时为(42士2)C;直接测量滚简表面温度为(70 +2);直接测量滚简内壁温度为(60土2) C。

其他部位依据现场实际情况设定。

机械设计基础课程设计计算说明书设计题目带式运输机上的单级圆柱齿轮减速器系机电工程系专业数控技术班级设计者指导教师2011年 07 月 12 日目录一、设计任务书 0二、带式运输送机传动装置设计 (1)三、普通V带传动的设计 (5)四、直齿圆柱齿轮传动设计 (6)五、低速轴系的结构设计和校核 (9)六、高速轴结构设计 (16)七、低速轴轴承的选择计算 (18)八、低速轴键的设计 (19)九、联轴器的设计 (20)十、润滑和密封 (20)十一﹑设计小结 (21)参考资料 (22)一.设计任务书一.设计题目设计带式输送机传动装置。

二.工作条件及设计要求1.设计用于带式运输机的传动装置。

2.该机室内工作，连续单向运转，载荷较平稳，空载启动。

运输带速允许误差为 5%。

3.在中小型机械厂小批量生产，两班制工作。

要求试用期为十年，大修期为3年。

三.原始数据第三组选用原始数据：运输带工作拉力F=1250N 运输带工作速度V=s 卷筒直径D=240mm四.设计任务1.完成传动装置的结构设计。

2.完成减速器装备草图一张（A1）。

3.完成设计说明书一份。

二.带式运输送机传动装置设计电动机的选择1.电动机类型的选择：按已知的工作要求和条件，选用Y型全封闭笼型三相异步电动机2.电动机功率的选择：P=Fv/1000=1250*1000=E3.确定电动机的转速：卷筒工作的转速Wn=60*1000/(π*D)=60*1000**240)=min4.初步估算传动比：总i =电动机n /卷筒n =d n /w n =43.1191000或43.1191500=~ 因为根据带式运输机的工作要求可知，电动机选1000r/min 或1500r/min 的比较合适。

5.分析传动比，并确定传动方案（1）机器一般是由原动机，传动装置和工作装置组成。

传动装置是用来传递原动机的运动和动力，变换其运动形式以满足工作装置的需要，是机器的重要组成部分。

•防滑保护分类 •分为管式和滚轮式两种 •（1）管式打滑保护装置 •磁铁安装在机头导向滚筒 轮辐侧面上，速度传感器安 装在固定支架上，传感器与 滚筒磁铁间隙不大于50㎜。
（2）滚轮式防滑保护装置
也叫速度检测仪 作用：用于带式输送机在工作过 程中速度的实时检测。 安装：滚轮传感器安装在顶皮 带的底面。传感器的圆轮随着 皮带转动而转动。
• 1.防滑保护 • 也叫低速或打滑保护装置。安装在机头导向滚筒位置。 • 组成：速度传感器和控制箱组成。 • 作用：它是通过检测输送带的速度变化，查知驱动滚筒与
输送带是否发生打滑，控制带式输送机停机的装置。
• 工作原理：皮带正常运行中，当带速降低到一定值时，发 出打滑低速报警信号，持续一定时间，驱动滚筒转速低于 正常转速的70％后，发出自动停机指令，使皮带停止运行 ，这样即可保护输送带，又可避免不必要的频繁制动。
• 2.防跑偏保护 • 安装：第一组距机头15m左右。机道内每隔50米安装一组。
分别安装在胶带的两侧。 • 带式输送机多采用行程开关防偏保护装置。 • 组成：防偏传感器和控制箱组成。
•作用：当胶带跑偏时，胶 带将立辊推向外侧，使传 感器的动触头和固定触头 接触，控制箱控制带式输 送机断电停机。
• 3.防堆煤保护 • 位置：安装在煤仓上口或两部带式输送机搭接处。 • 作用：当发生堆煤时，堆煤保护装置控制带式输送机
多种带式输送机综合保护与信中控制装置。它由各种传感 器和集中控制台构成。可实现低速、超速、断带、纵向撕 裂、堆煤、跑偏、急停、烟雾、温度等保护并可执行洒水 降温。
KHP254-Z型 煤矿带式输送 机保护装置
课程小结
• 本结果我们学习以下内容 • 1.熟悉煤矿安全规程第374条对胶带输送机保护的规定。 • 2.胶带输送机安全保护装置的类型、安装位置及保护原理。

KHP251煤矿用带式输送机保护装置使用说明书（KHP251-00-SM）目录1 用途 (1)2 环境条件 (1)3 产品分类 (1)4 产品结构及原理 (2)4.1 产品组成 (2)4.2 电气原理 (2)5 安装、调试、操作及使用注意事项 (4)5.1 位置安装 (5)5.2 用户接线 (12)5.3 注意事项 (13)6故障分析与排除 (14)7主要设备组成 (14)8运输与储存 (15)9订货和服务 (15)安装使用产品前，应详细阅读使用说明书煤矿用带式输送机保护装置使用说明书1 用途KHP251煤矿用带式输送机保护装置（以下简称装置）主要用于煤矿井下的皮带自动化控制与保护系统，采用PLC可编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。

其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易行。

装置内部的输入和输出信号之间有可靠的隔离措施和本安电源，从而确保与各种类型传感器、执行器、各种设备电控回路的连接和匹配之间更加灵活、通用。

装置执行标准：GB3836-2010、Q/ZMD043－2012。

2 环境条件——温度: 0℃～40℃；——平均相对湿度: ≤95%RH（＋25℃）；——大气压力: 80kPa～106kPa；——机械环境: 无显著振动和冲击的场合；——适用于有瓦斯和煤尘爆炸危险的环境中；——周围介质无腐蚀性气体。

3 产品分类KH P 2514 产品组成及功能皮带保护登记序号矿用保护设备4.1 产品组成装置由显示控制箱、温度传感器、跑偏传感器、速度传感器、堆煤传感器、烟雾传感器、双向急停开关、横向撕裂传感器、洒水电磁阀组成。

4.2 主要功能4.2.1 采集功能4.2.1.1.1装置能够采集输送机工作状态、打滑传感器状态、跑偏传感器状态、烟雾传感器状态等。

4.2.1.1.2装置能够采集速度、轴温、煤位等模拟量状态。

4.2.2 保护功能4.2.2.1 打滑保护当输送带速度在10s内均在额定带速的50%～70%范围内，或输送机带速小于等于50%额定带速时，或输送机带速大于等于110%额定带速时，报警并停止输送机的运行。

目录1 前言 (2)1.1 概述 (2)1.2 通用带式输送机的结构 (3)1.2.1 输送带 (3)1.2.2 驱动装置 (10)1.2.3 改向滚筒 (12)1.2.4 托辊 (13)1.2.5 机架 (16)1.2.6 拉紧装置 (17)1.2.7 制动装置 (18)1.2.8 清扫器 (19)1.2.9 受料和卸料装置 (20)2 带式输送机摩擦传动理论 (22)2.1 摩擦传动理论 (22)2.2 提高牵引力的途径 (26)3 带式输送机的设计计算选型 (26)3.1 带式输送机选型设计的依据及要求 (26)3.2带式输送机的工艺布置 (27)3.3 零部件设计计算及选择 (29)3.3.1 计算标准、符号和单位 (29)3.3.2输送能力和输送带宽度的计算 (31)3.3.3 计算圆周驱动力和传动功率计算 (32)3.3.4 张力计算 (36)3.3.5 输送带选择计算 (37)3.3.6 拉紧装置计算 (41)3.3.7 逆止力计算和逆止器的选择 (41)3.3.8 托辊的选择 (42)3.4电动机功率的计算和电动机的选择 (44)3.4.1传动滚筒轴功率的计算 (43)3.4.2电动机功率的计算 (44)3.4.3 电机的选用 (44)3.5 总图 (46)4 带式输送机的操作、维护和安装 (46)4.1 启动和停机 (46)4.2 带式输送机的维护 (47)4.3 带式输送机的安装 (50)5 结论 (52)参考文献 (53)致谢 (53)带式输送机设计1 前言1.1 概述带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载点到卸载点的输送。

在工业、农业、交通等各企业中，连续运输机是生产过程中组成有节奏的流水作业运输线不可缺少的组成部分。

连续运输机可分为：（1）具有挠性牵引物件的输送机，如带式输送机，板式输送机，刮板输送机，斗式输送机、自动扶梯及架空索道等；（2）不具有挠性牵引物件的输送机，如螺旋输送机、振动输送机等；（3）管道输送机(流体输送)，如气力输送装置和液力输送管道。

DTII型固定式带式输送机产品使用说明书衡阳起重运输机械有限公司1.用途、特点、使用范围1.1.DTⅡ型固定式带式输送机是通用型系列产品，是有棉帆布、尼龙、聚酯帆布及钢绳芯输送带作曳引构件的连续输送设备，可广泛用于煤炭、冶金、矿山、港口、化工、轻工、石油及机械等行业，输送各种散状物料、成件物品。

带式输送机具有运量大，爬坡能力高，运营费用低，使用维护方便等特点，便于实现运输系统的自动化控制。

1.2.输送物料的松散密度为500~2500kg/m3,输送块度见表1表1 mm注：块度系指物料最大线性尺寸1.3.工作环境温度，一般为－25℃~＋40℃，对于有特殊要求的工作场所，如高温、寒冷、防爆、防腐蚀、耐酸碱、防水等条件，应采取相应的防护措施。

1.4.DTⅡ型固定式带式输送机均按部进行系列设计，选用时可根据工艺路线，按不同地形及工况进行选型设计、计算、组装成整机，制造厂按总图或部件清单生产供货、设计者对整机性能参数负责，制造厂对部件的性能和质量负责。

1.5.输送机应尽量安装在通廊内，在露天场合下，驱动站应加防护罩。

1.6.本系列产品能满足水平、提升、下运等条件。

也可采用凸弧段、凹弧段与直线段组合的输送形式。

2.主要参数（常用规格设计范围）2.1.带宽：500 650 800 1000 1200 1400mm2.2.带强：棉帆布带56N/mm·层、尼龙、聚酯帆布100~300N/mm·层，钢绳芯带st630~st2000N/mm2.3.带速：0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0、5.0m/s2.4.最大输送能力：见表2表2 带速V、带宽B与输送能力I V的匹配关系注：1)输送能力I V值系按水平运输，动堆积角θ为200，托辊槽角入350计算的。

2)表中带速（4.5）(5.6)m/s为非标准值，一般不推荐选用。

3)□已完成设计。

3.整机的典型布置3.1.DTⅡ型带式输送机的典型布置见图1。

带式输送机综合保护装置安装使用规范（试行）为进一步提高煤矿带式运输机的安全可靠运行性，实现带式运输机综合保护在安装、运行、维护及日常各种保护检测试验的统T生、规范性，现将带式输送机综合保护装置的选用、安装标准、试验要求进行整理下发”望各使用单位遵照执行。

带式输送机综合保护选用要求1•选用的带式输送机综合保护装置必须为KHP系列（矿用皮带保护装置）O2注机为矿用隔爆兼本安型,标志：Exd[ib]l Mb。

3.各种传感器为矿用本安型,标志：Exibl Mb。

4•所属电气部分、保护装置等附件必须有相应的〃防爆"、"MA"及产品合格证，且证件查询在有效期内。

二.带式输送机的保护种类1・常用保护装置1.1即所有原煤运输皮带必须安装的保护。

包括防滑保护、堆煤保护、防跑偏保护、温度保护、烟雾保护、自动洒水装置、防撕裂保护、双向急停保护”八大5呆护装置。

1.2所有皮带启动装置具备欠电压保护、过电流保护。

保护应接入胶带输送机控制回路或主回路,所有保护应动作灵敏、保护可靠。

1.3超温自动洒水保护应接入带式输送机电控回路,当出现温度超限时，能够实现自动打开水源洒水降温，并报警停车。

2•特殊保护装置即特殊条件下原煤带式输送机需要安设的保护装置2.1主要皮带运输机需安装张紧力下降保护,根据皮带机种类安装液压油缸张紧式、张紧小车式、重锤式张紧等装置。

2.2倾斜井巷中使用的带式输送机上运时（平均倾角超过10°）z 必须同时装设防逆转装置与制动装置。

2.3倾斜井巷中使用的带式输送机下运时（平均倾角超过10°）,必须装设制动装置。

2.4倾斜井巷中使用的带式输送机，在倾斜巷道大于16。

时, 需安设断带抓捕装置。

2.5井巷使用的钢丝绳芯输送机要有钢丝绳芯在线监测装置。

2.6皮带运输机在运输过程中遇到变坡点时，皮带会发生凹陷脱离托覘的表面，出现飘带现象，严重影响物料的运输效果和运输安全,需安装压带装置。

DSJ80/40/2*40伸缩带式输送机使用维护说明书（执行标准：MT/T901-2000）MT820-2006目录一、用途及主要特征二、主要技术参数三、主要组成部分的结构1、机头部2、贮带装置3、收放带装置4、中间架5、机尾6、移机尾装置四、安装与调正五、输送机的维护与定期检查六、润滑七、备件及专用工具明细表八、警示语句一、用途及主要特征1、用途DSJ80/40/2*40型可伸缩带式输送机用于中厚煤层综合机械化采煤工作面的顺槽和巷道掘进运输系统，用于顺槽运输时机尾配刮板转载机与工作面运输机相接，用于巷道掘进运输时机尾配皮带转载机与掘进机相接。

使用环境条件-10℃—— +40℃。

2、主要特征如下：A、采用了有弹性挂钩的变形托辊组承载量大。

B、在装载段，采用了弹性材料套的托辊组，缓冲负荷的冲击。

C、整个皮带机浮放在巷道底板上，无螺栓联接D、采用电绞车拉紧和储存胶带，并装有负荷似感器可以指示胶带的拉力。

E、从储带装置取出胶带时，采用了电动的卷带装置。

F、为了提高本机的通用性，其传动与SGW1-150运输机通用，贮带和收放胶带装置与SDJ-150胶带输送机通用。

二、执行标准：MT/T901-2000 MT820-2006三、型号及含义D S J 80 /40 / 2*40电机功率（k W）输送量(10t/h)带宽(c m)钢架伸缩式带式输送机四、主要技术参数运输能力400吨/小时运输距离600-800米胶带速度2米/秒电机型号DSB-40-4功率2*40千瓦电压660/1140伏转速1470转/分胶带规格800S储带长度50米（最长60米）传动滚筒直径￠500毫米数量2个总围包角455°托辊直径Φ89毫米上托辊间距 1.5米下托辊间距3米减速器总速比I=24.6448减速器JS40离心偶合器LOQ300/40回柱绞车型号JH20电机功率7.5KW绳速 10.2M/min最大拉力49千牛卷带装置：电动机型号JBY-4功率4千瓦电压660伏卷筒转速11.7转/分张紧绞车、电动机型号DSB-4功率4千瓦绳速7.67米/分牵引力9千牛全机总长800米机头最高尺寸1443毫米机头最宽尺寸1961毫米机尾转载机轨道长12米整机重量49。
