坐标计算公式一、计算公式1、圆曲线坐标计算公式β=180°/π×L/R （L= βπ R/180°）弧长公式β为圆心角△X=sinβ×R△Y=(1-cosβ)×RC= 弦长X=X1+cos (α±β/2)×CY=Y1+sin (α±β/2)×Cβ代表偏角,（既弧上任一点所对的圆心角）。

β/2是所谓的偏角（弦长与切线的夹角）△X、△Y代表增量值。

X、Y代表准备求的坐标。

X1、Y1代表起算点坐标值。

α代表起算点的方位角。

R 代表曲线半径2、缓和曲线坐标计算公式β= L2/2RLS ×180°/πC= L - L5/90R2LS2X=X1+cos (α±β/3)×CY=Y1+sin (α±β/3)×CL代表起算点到准备算的距离。

LS代表缓和曲线总长。

X1、Y1代表起算点坐标值。

3、直线坐标计算公式X=X1+cosα×LY=Y1+sinα×LX1、Y1代表起算点坐标值α代表直线段方位角。

L代表起算点到准备算的距离。

4、左右边桩计算方法X边=X中+cos（α±90°)×LY边=Y中+sin（α±90°)×L在计算左右边桩时，先求出中桩坐标，在用此公式求左右边桩。

如果在线路方向左侧用中桩方位角减去90°，线路右侧加90°，乘以准备算的左右宽度。

二、例题解析例题:直线坐标计算方法α(方位角)=18°21′47″DK184+714.029求DK186+421.02里程坐标X1=84817.831 Y1=352.177 起始里程解:根据公式X=X1+cosα×LX=84817.831+COS18°21′47″×(86421.02—84714.029)=86437.90 1Y=Y1+sinα×LY=352.177+sin18°21′47″×(86421.02—84714.029)=889.943 求DK186+421.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″- 90°)×3.75=86439.082Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″- 90°)×3.75=886.384线路右侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″+ 90°)×7.05=86435.680Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″+90°)×7.05=896.634例题:缓和曲线坐标计算方法α(ZH点起始方位角)=18°21′47″ X1=86437.901 Y1=889.941 起始里程DK186+421.02曲线半径2500 缓和曲线长120m求HY点坐标,也可以求ZH点到HY点任意坐标解:根据公式β=L2/2RLS×180°/πβ=｛1202/(2×2500×120)｝×(180°/π)= 1°22′30.36″C=L-L5/90R2LS2C=120-1205/(90×25002×1202)=119.997X=X1+cos(α±β/3)×CX=86437.901+cos(18°21′47″-1°22′30.36″/3)×119.997=86552.086 Y=Y1+sin(α±β/3)×CY=889.941+sin(18°21′47″-1°22′30.36″/3)×119.997=926.832 求DK186+541.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=86553.182 Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=923.246 线路右侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=86550.026 Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=933.574 缓和曲线方位角计算方法α=(起始方位角±β偏角)= 18°21′47″-1°22′30.36″=16°59′16.64″注:缓和曲线在计算坐标时,此公式只能从两头往中间推,只能从ZH点往HY点推,HZ点往YH点推算,如果YH往HZ点推算坐标,公式里的β为β2/3.例题:圆曲线坐标计算方法α(HY点起始方位角)= 16°59′16.64″ X1=86552.086 Y1=926.832 曲线半径2500 曲线长748.75 起始里程DK186+541.02求YH点坐标,也可以求QZ点坐标或任意圆曲线一点坐标.解:根据公式β=180°/π×L/Rβ= 180°/π×748.75/2500=17°09′36.31″△X=sinβ×R△X=sin17°09′36.31″×2500=737.606△Y=(1-cosβ)×R△Y=(1-cos17°09′36.31″)×2500=111.290C= 弦长C=745.954X=X1+cos(α±β/2)×CX= 86552.086 +cos(16°59′16.64″+360°-17°09′36.31″/2)×745.954=87290.023 Y=Y1+sin(α±β/2)×CY=926.832+ sin(16°59′16.64″+360°-17°09′36.31″/2)×745.954=1035.905圆曲线方位角计算方法α=(起始方位角±β偏角)=16°59′16.64″+360°-17°09′36.31″=359°49′40.33″求DK187+289.77里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″-90°)×3.75=87290.012 Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″-90°)×3.75=1032.155线路右侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″+90°)×7.05=87290.044 Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″+90°)×7.05=1042.955三、公式解析公式解析一．坐标转换X =A +NCOSα-ESINαY =B +NSINα+ECOSα N=(X-A) COSα±(Y-B)SINα E=(Y-B)COSα±(X-A)SINαA,B为施工坐标系坐标原点α为施工坐标系与北京坐标系X轴的夹角（旋转角）即大地坐标系方位角X,Y为北京坐标值N，E为施工坐标值二．方位角计算1.直线段方位角: α=tanˉ¹ [(Yb-Ya)/(Xb-Xa)]2.交点转角角度: α=2 tanˉ¹ (T/R)计算结果①为﹢且＜360，则用原数;②为﹢且＞360，则减去360;③为﹣，则加上180.3.缓和曲线上切线角: α=ƟZH±90°*Lo²/(π*R* Ls）α= Lo/(2ρ)=Lo²/(2 A²)=Lo²/(2R*Ls)ρ—该点的曲率半径4.圆曲线上切线角: α=ƟHY±180°*Lo/(π*R）ƟZH—直缓点方位角, ƟHY—缓圆点方位角,注：以计算方向为准，左偏，取"﹣"；右偏，取"﹢"。

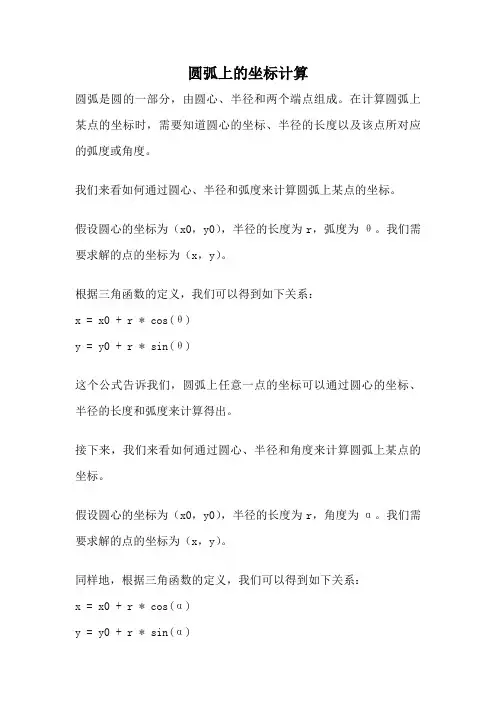

圆曲线坐标计算公式β=180°/π×L/R （L= βπ R/180°）弧长公式β为圆心角△X=sinβ×R△Y=(1-cosβ)×RC= 弦长X=X1+cos (α ±β/2)×CY=Y1+sin (α ±β/2)×Cβ代表偏角,（既弧上任一点所对的圆心角）。

β/2是所谓的偏角（弦长与切线的夹角）△X、△Y代表增量值。

X、Y代表准备求的坐标。

X1、Y1代表起算点坐标值。

α代表起算点的方位角。

R 代表曲线半径缓和曲线坐标计算公式β= L2/2RL S ×180°/πC= L - L5/90R2L S2X=X1+cos (α ±β/3)×CY=Y1+sin (α ±β/3)×CL代表起算点到准备算的距离。

LS代表缓和曲线总长。

X1、Y1代表起算点坐标值。

直线坐标计算公式X=X1+cosα×LY=Y1+sinα×LX1、Y1代表起算点坐标值α代表直线段方位角。

L代表起算点到准备算的距离。

左右边桩计算方法X边=X中+cos（α±90°)×LY边=Y中+sin（α±90°)×L在计算左右边桩时，先求出中桩坐标，在用此公式求左右边桩。

如果在线路方向左侧用中桩方位角减去90°，线路右侧加90°，乘以准备算的左右宽度。

例题:直线坐标计算方法α(方位角)=18°21′47″X1=84817.831 Y1=352.177 起始里程DK184+714.029求DK186+421.02里程坐标解:根据公式X=X1+cosα×LX=84817.831+COS18°21′47″×(86421.02—84714.029)=86437.901Y=Y1+sinα×LY=352.177+sin18°21′47″×(86421.02—84714.029)=889.943求DK186+421.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″- 90°)×3.75=86439.082Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″- 90°)×3.75=886.384线路右侧计算:X边=X中+cos（α±90°)×LX边=86437.901+cos(18°21′47″+ 90°)×7.05=86435.680Y边=Y中+sin（α±90°)×LY边=889.943+sin(18°21′47″+90°)×7.05=896.634例题:缓和曲线坐标计算方法α(ZH点起始方位角)=18°21′47″X1=86437.901 Y1=889.941 起始里程DK186+421.02曲线半径2500 缓和曲线长120m求HY点坐标,也可以求ZH点到HY点任意坐标解:根据公式β=L2/2RLS×180°/πβ=｛1202/(2×2500×120)｝×(180°/π)= 1°22′30.36″C=L-L5/90R2LS2C=120-1205/(90×25002×1202)=119.997X=X1+cos(α±β/3)×CX=86437.901+cos(18°21′47″-1°22′30.36″/3)×119.997=86552.086Y=Y1+sin(α±β/3)×CY=889.941+sin(18°21′47″-1°22′30.36″/3)×119.997=926.832求DK186+541.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=86553.182Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=923.246线路右侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=86550.026Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=933.574缓和曲线方位角计算方法α=(起始方位角±β偏角)= 18°21′47″-1°22′30.36″=16°59′16.64″注:缓和曲线在计算坐标时,此公式只能从两头往中间推,只能从ZH点往HY点推,HZ点往YH点推算,如果YH往HZ点推算坐标,公式里的β为β2/3.例题:圆曲线坐标计算方法α(HY点起始方位角)= 16°59′16.64″X1=86552.086 Y1=926.832曲线半径2500 曲线长748.75 起始里程DK186+541.02求YH点坐标,也可以求QZ点坐标或任意圆曲线一点坐标.解:根据公式β=180°/π×L/Rβ= 180°/π×748.75/2500=17°09′36.31″△X=sinβ×R△X=sin17°09′36.31″×2500=737.606△Y=(1-cosβ)×R△Y=(1-cos17°09′36.31″)×2500=111.290C= 弦长C=745.954X=X1+cos(α±β/2)×CX= 86552.086 +cos(16°59′16.64″+360°-17°09′36.31″/2) ×745.954=87290.023Y=Y1+sin(α±β/2)×CY=926.832+ sin(16°59′16.64″+360°-17°09′36.31″/2) ×745.954=1035.905圆曲线方位角计算方法α=(起始方位角±β偏角)= 16°59′16.64″+360°-17°09′36.31″=359°49′40.33″求DK187+289.77里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″-90°)×3.75=87290.012Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″-90°)×3.75=1032.155线路右侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″+90°)×7.05=87290.044Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″+90°)×7.05=1042.955。

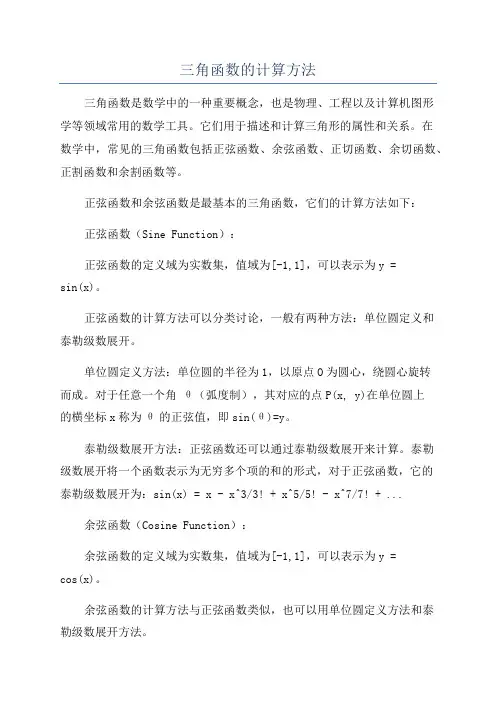

三角函数的计算方法三角函数是数学中的一种重要概念，也是物理、工程以及计算机图形学等领域常用的数学工具。

它们用于描述和计算三角形的属性和关系。

在数学中，常见的三角函数包括正弦函数、余弦函数、正切函数、余切函数、正割函数和余割函数等。

正弦函数和余弦函数是最基本的三角函数，它们的计算方法如下：正弦函数（Sine Function）：正弦函数的定义域为实数集，值域为[-1,1]，可以表示为y =sin(x)。

正弦函数的计算方法可以分类讨论，一般有两种方法：单位圆定义和泰勒级数展开。

单位圆定义方法：单位圆的半径为1，以原点O为圆心，绕圆心旋转而成。

对于任意一个角θ（弧度制），其对应的点P(x, y)在单位圆上的横坐标x称为θ的正弦值，即sin(θ)=y。

泰勒级数展开方法：正弦函数还可以通过泰勒级数展开来计算。

泰勒级数展开将一个函数表示为无穷多个项的和的形式，对于正弦函数，它的泰勒级数展开为：sin(x) = x - x^3/3! + x^5/5! - x^7/7! + ...余弦函数（Cosine Function）：余弦函数的定义域为实数集，值域为[-1,1]，可以表示为y =cos(x)。

余弦函数的计算方法与正弦函数类似，也可以用单位圆定义方法和泰勒级数展开方法。

单位圆定义方法：余弦函数的横坐标x称为θ的余弦值，即cos(θ)=x。

泰勒级数展开方法：余弦函数的泰勒级数展开为：cos(x) = 1 -x^2/2! + x^4/4! - x^6/6! + ...正切函数（Tangent Function）：正切函数的定义域为实数集，值域为整个实数集，可以表示为y = tan(x)。

正切函数的计算方法有以下几种：基本关系式、波尔展开和对数法。

基本关系式：正切函数的定义为tan(x) = sin(x) / cos(x)，可以利用正弦函数和余弦函数的计算结果来计算正切函数的值。

波尔展开：正切函数的波尔展开为：tan(x) = x + x^3/3 + 2x^5/15 + 17x^7/315 + ...对数法：正切函数还可以利用自然对数函数的泰勒级数展开来计算，即tan(x) = x + (x^3/3) + (2x^5/15) + (17x^7/315) + ...余切函数（Cotangent Function）：余切函数的定义域为实数集，值域为整个实数集的补集，可以表示为y = cot(x)。

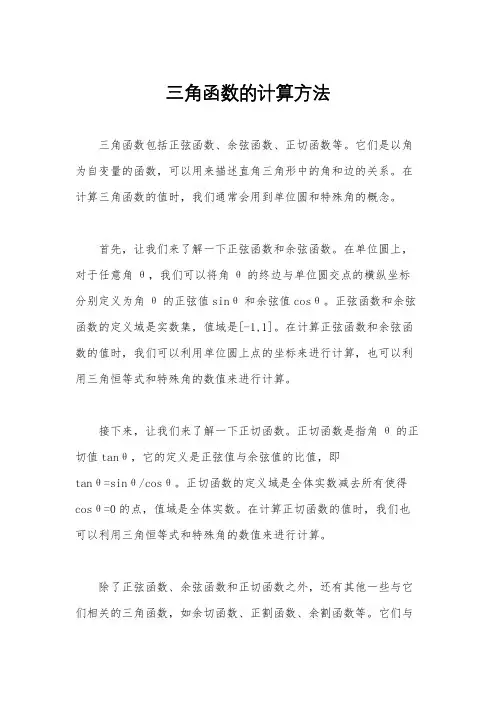

三角函数的计算方法三角函数包括正弦函数、余弦函数、正切函数等。

它们是以角为自变量的函数，可以用来描述直角三角形中的角和边的关系。

在计算三角函数的值时，我们通常会用到单位圆和特殊角的概念。

首先，让我们来了解一下正弦函数和余弦函数。

在单位圆上，对于任意角θ，我们可以将角θ的终边与单位圆交点的横纵坐标分别定义为角θ的正弦值sinθ和余弦值cosθ。

正弦函数和余弦函数的定义域是实数集，值域是[-1,1]。

在计算正弦函数和余弦函数的值时，我们可以利用单位圆上点的坐标来进行计算，也可以利用三角恒等式和特殊角的数值来进行计算。

接下来，让我们来了解一下正切函数。

正切函数是指角θ的正切值tanθ，它的定义是正弦值与余弦值的比值，即tanθ=sinθ/cosθ。

正切函数的定义域是全体实数减去所有使得cosθ=0的点，值域是全体实数。

在计算正切函数的值时，我们也可以利用三角恒等式和特殊角的数值来进行计算。

除了正弦函数、余弦函数和正切函数之外，还有其他一些与它们相关的三角函数，如余切函数、正割函数、余割函数等。

它们与正弦函数、余弦函数和正切函数之间有着一些特定的关系，可以通过它们之间的互余关系和互割关系来进行计算。

在实际应用中，我们经常会遇到需要计算三角函数的值的情况，比如在物理中计算力的合成分量、在工程中计算结构的受力情况等。

因此，掌握三角函数的计算方法是非常重要的。

在计算三角函数的值时，我们可以利用单位圆、三角恒等式和特殊角的数值来进行计算，也可以利用计算器或数学软件来进行计算。

总之，三角函数是数学中非常重要的概念，它们在几何、物理、工程等领域中都有着广泛的应用。

通过学习三角函数的定义和性质，掌握三角函数的计算方法，我们可以更好地理解和应用三角函数，为解决实际问题提供数学工具的支持。

精心整理圆曲线坐标计算公式β=180°/π×L/R （L= βπ R/180°）弧长公式β为圆心角△X=sinβ×RSX=X1+cos (α±β/3)×CY=Y1+sin (α±β/3)×CL代表起算点到准备算的距离。

LS代表缓和曲线总长。

X1、Y1代表起算点坐标值。

直线坐标计算公式X=X1+cosα×LY=Y1+sinα×LX1、Y1代表起算点坐标值Y1=352.177 起始里程DK184+714.029求DK186+421.02里程坐标解:根据公式X=X1+cosα×LX=84817.831+COS18°21′47″×(86421.02—84714.029)=86437.901Y=Y1+sinα×LY=352.177+sin18°21′47″×(86421.02—84714.029)=889.943求DK186+421.02里程左右边桩,左侧3.75m,右侧7.05m.解:根据公式线路左侧计算:7.05=896.634例题:缓和曲线坐标计算方法α(ZH点起始方位角)=18°21′47″X1=86437.901 Y1=889.941 起始里程DK186+421.02曲线半径2500 缓和曲线长120m求HY点坐标,也可以求ZH点到HY点任意坐标解:根据公式β=L2/2RLS×180°/πβ=｛1202/(2×2500×120)｝×(180°/π)= 1°22′30.36″C=L-L5/90R2LS2Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)- 90°｝×3.75=923.246线路右侧计算:X边=X中+cos（α±90°)×LX边=86552.086+cos｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=86550.026Y边=Y中+sin（α±90°)×LY边=926.832+sin｛(18°21′47″-1°22′30.36″)+ 90°｝×7.05=933.574解:根据公式β=180°/π×L/Rβ= 180°/π×748.75/2500=17°09′36.31″△X=sinβ×R△X=sin17°09′36.31″×2500=737.606△Y=(1-cosβ)×R△Y=(1-cos17°09′36.31″)×2500=111.290C= 弦长C=745.954X=X1+cos(α±β/2)×CX= 86552.086 +cos(16°59′16.64″+360°-17°09′Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″-90°)×3.75=1032.155线路右侧计算:X边=X中+cos（α±90°)×LX边=87290.023+cos(359°49′40.33″+90°)×7.05=87290.044Y边=Y中+sin（α±90°)×LY边=1035.905+sin(359°49′40.33″+90°)×7.05=1042.955。

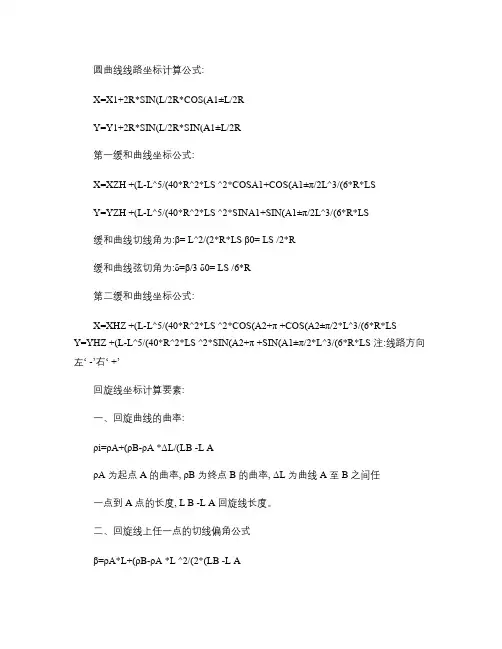

圆曲线线路坐标计算公式:X=X1+2R*SIN(L/2R*COS(A1±L/2RY=Y1+2R*SIN(L/2R*SIN(A1±L/2R第一缓和曲线坐标公式:X=XZH +(L-L^5/(40*R^2*LS ^2*COSA1+COS(A1±π/2L^3/(6*R*LSY=YZH +(L-L^5/(40*R^2*LS ^2*SINA1+SIN(A1±π/2L^3/(6*R*LS缓和曲线切线角为:β= L^2/(2*R*LS β0= LS /2*R缓和曲线弦切角为:δ=β/3 δ0= LS /6*R第二缓和曲线坐标公式:X=XHZ +(L-L^5/(40*R^2*LS ^2*COS(A2+π +COS(A2±π/2*L^3/(6*R*LSY=YHZ +(L-L^5/(40*R^2*LS ^2*SIN(A2+π +SIN(A1±π/2*L^3/(6*R*LS 注:线路方向左‘ -’右‘ +’回旋线坐标计算要素:一、回旋曲线的曲率:ρi=ρA+(ρB-ρA *ΔL/(LB -L AρA 为起点 A 的曲率, ρB 为终点 B 的曲率, ΔL 为曲线 A 至 B 之间任一点到 A 点的长度, L B -L A 回旋线长度。

二、回旋线上任一点的切线偏角公式β=ρA*L+(ρB-ρA *L ^2/(2*(LB -L A公式中 L 为曲线内任一点至起点 A 的长度, L B -L A 回旋线长度。

三、以回旋线上任一点为坐标原点的计算公式:X=L-A^2* L ^3/6-A*B* L ^4/4- B^2* L ^5/10+ A^4* L ^5/120+ A^3*B* L ^6/36+ A^2*B^2* L ^7/28+ A*B^3* L ^8/48+ B^4* L ^9/216Y= A* L ^2/2+ B* L ^3/3-A^3* L ^4/24- A^2*B* L ^5/10- A*B^2* L ^6/12+ A^5* L ^6/720- B^3* L ^7/42+ A^4*B* L ^7/168+ A^3*B^2* L ^8/96+ A^2*B^3* L ^97/108注:在此公式中A=ρA , B=(ρB-ρA /(2*(LB -L A此公式也适用于缓和曲线四、计算回旋线上任一点坐标按照缓和曲线坐标计算公式把(三计算的 X\Y带入即可。

曲线坐标计算一、圆曲线圆曲线要素：a -------------- 曲线转向角R -------------- 曲线半径根据a及R可以求出以下要素：T --------------- 切线长L -------------- 曲线长E -------------- 外矢距q -------------- 切曲差（两切线长与曲线全长之差）各要素的计算公式为:L R180（弧长）E RRsec 1）2（sec a =cos a 的倒数）圆曲线主点里程：ZY=J[> TQZ=ZY + L/2 或QZ=JD —q /2YZ=QZ + L/2 或YZ=JD + T—qJD=QZ + q/2 （校核用）1、基本知识里程：由线路起点算起，沿线路中线到该中线桩的距离。

表示方法：DK26＋284.56 。

“+”号前为公里数，即26km，“ +”后为米数，即284.56m CK ——表示初测导线的里程。

DK ——表示定测中线的里程。

K ——表示竣工后的连续里程。

铁路和公路计算方法略有不同。

2、曲线点坐标计算（偏角法或弦切角法）已知条件：起点、终点及各交点的坐标。

1）计算ZY、YZ 点坐标通用公式：2）计算曲线点坐标①计算坐标方位角i 点为曲线上任意一点li为i点与ZY点里程之差当曲线左转时用“-”，右转时用“ +”② 计算弦长③ 计算曲线点坐标此时的已知数据为：ZY ( xZY , yZY 、？ZY- i 、C 。

根据坐标正算原理：切线支距法 这种方法是以曲线起点ZY 或终点YZ 为坐标原点，以切线为X 轴，以过原点的半径为丫轴，则圆曲线上任意一点的切线支距坐标可通过以下公式求得： 利用坐标平移和旋转，该点在大地平面直角坐标系中的坐标可由以下公式求得: 式中：a 为ZY(YZ)点沿线路前进方向的切线方位角。

当起点为ZY 时“土”取“ + ”，XO=X(ZY),YO=Y(ZY),曲线为左偏时应以yi=-yi 代入；当起点为YZ 时，“土”取“ -”，XO=X(YZ), YO=Y(YZ), 曲线为左偏时应以yi 二yi 代入；弧长所对的圆心角弦切角弦的方位角注：1、同弧所对的圆周角等于圆心角的一半2、切线性质圆的切线与过切点的半径相垂直3、弦切角定理弦切角等于它所夹弧上的圆周角4、弧长公式由L/ n R=n /180 °得L=n°n R/ 180 °=n n R/180二、缓和曲线(回旋线)缓和曲线主要有以下几类：A:对称完整缓和曲线(基本形)------切线长、Is1与ls2都相等。
