常用电气设计算书-输入数据自动解答
- 格式:xls
- 大小:253.00 KB
- 文档页数:2
电气计算书工程名称:计算人:日期:2015年8月用电负荷计算书《民用建筑电气设计规范》JGJ 16-2008:参考手册:《工业与民用配电设计手册》第三版:负荷:【计算公式】:Pc = Kp * ∑(Kd * Pn)Qc = kq * ∑(Kd * Pn * tgΦ)Sc = √(Pc * Pc + Qc * Qc)Ic = Sc / (√3 * Ur)【输出参数】:进线相序 : 三相有功功率Pc: 275.58无功功率Qc: 170.79视在功率Sc: 324.21有功同时系数kp:0.60无功同时系数kq:0.60计算电流Ic: 492.59总功率因数: 0.85【计算过程(不计入补偿容量)】:Pc = Kp * ∑(Kd * Pn)=275.58(kW)Qc = kq * ∑(Kd * Pn * tgΦ)=170.79(kvar)Sc = √(Pc * Pc + Qc * Qc)=324.21(kVA)Ic = Sc / (√3 * Ur)=492.59(A)年预计雷击次数计算书参考规范:《建筑物防雷设计规范》GB50057―20101.已知条件:建筑物的长度L = 77.85m建筑物的宽度W = 118.0m建筑物的高度H = 34.7m当地的年平均雷暴日天数Td =20.6天/年校正系数k = 1.0不考虑周边建筑影响。
2.计算公式:年预计雷击次数: N = k*Ng*Ae = 0.1172其中: 建筑物的雷击大地的年平均密度: Ng = 0.1*Td = 0.1*20.6 = 2.0600等效面积Ae为: H<100m,Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10^(-6) = 0.0569 3.计算结果:根据《防雷设计规范》,该建筑应该属于第三类防雷建筑。
附录:二类:N>0.05 省部级办公建筑和其他重要场所、人员密集场所。
一、工程概况:本工程为*********。
地下一层为消防水池及消防水泵房,高度3.9m;地上一栋办公楼(6#楼,层数为5F,高度20.80M),6栋混凝土厂房(1、2、7、11、12、13#楼,层数为4F,高度19.35M),1栋仓库(4#楼,层数为3F,高度14.35m),5栋钢结构厂房(3、5、8、9、10#,高度10.65m,1栋锅炉房,高度10.65m。
门卫一栋,高度3.5m设用地面积为53596.147平方米,总建筑面积为55857.59平方米;(含钢结构部分面积)其中,地上建筑总面积:55543.67平方米,地下建筑面积:313.92平方米.计容面积:62162.67平方米.厂房部分火灾危险性为丙类,室外消防用水量30L/S,电气按火灾危险环境23区设计。
二、柴油发电机负荷计算:三、照明节能计算:---------------------------------------- 依据规范----------------------------------------1 : 《建筑照明设计标准》GB50034-20042 : 《民用建筑电气设计规范》JGJ16-20083 : 《住宅建筑规范》GB50368-20054 : 《汽车库、修车库、停车场设计防火规定》GB50067-975 : 《建筑电气工程施工质量验收规范》GB50303-2002(1)、计算地点: 7#配电室1.房间参数房间类别:,照度要求值:200.00LX,功率密度不超过8.00W/m2房间名称:配电室房间长度L: 14.80 m 房间宽度B: 10.30 m 计算高度H: 3.05 m顶棚反射比(%):70 墙反射比(%):50 地面反射比(%):10室形系数RI: 1.992.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:1个灯具光通量: 3250lm 灯具光源功率:32.00W镇流器类型:TLD标准型镇流器功率:5.003.其它参数:利用系数: 0.71 维护系数: 0.80 照度要求: 200.00LX 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 16 计算照度: 193.48LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 592.00W实际功率密度: 3.88W/m2 折算功率密度: 4.01W/m25.校验结果:要求平均照度:200.00LX 实际计算平均照度:193.48LX 符合规范照度要求!要求功率密度:8.00W/m2 实际功率密度:4.01W/m2 符合规范节能要求!(2)、计算地点: 7#发电机房1.房间参数房间类别:,照度要求值:200.00LX,功率密度不超过8.00W/m2房间名称:发电机房房间长度L: 10.20 m 房间宽度B: 8.40 m 计算高度H: 3.05 m顶棚反射比(%):70 墙反射比(%):50 地面反射比(%):10室形系数RI: 1.512.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:1个灯具光通量: 3250lm 灯具光源功率:32.00W镇流器类型:TLD标准型镇流器功率:5.003.其它参数:利用系数: 0.65 维护系数: 0.80 照度要求: 200.00LX 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 10 计算照度: 195.73LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 370.00W实际功率密度: 4.33W/m2 折算功率密度: 4.43W/m25.校验结果:要求平均照度:200.00LX 实际计算平均照度:195.73LX 符合规范照度要求!要求功率密度:8.00W/m2 实际功率密度:4.43W/m2 符合规范节能要求!(3)、计算地点: 7#消控室1.房间参数房间类别:控制室(一般控制室),照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称:消控室房间长度L: 6.00 m 房间宽度B: 2.80 m 计算高度H: 3.05 m顶棚反射比(%):70 墙反射比(%):50 地面反射比(%):10室形系数RI: 0.632.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:2个灯具光通量: 3250lm 灯具光源功率:64.00W镇流器类型:TLD标准型镇流器功率:9.003.其它参数:利用系数: 0.44 维护系数: 0.80 照度要求: 300.00LX 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 2 计算照度: 274.24LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 146.00W实际功率密度: 8.69W/m2 折算功率密度: 9.51W/m25.校验结果:要求平均照度:300.00LX 实际计算平均照度:274.24LX 符合规范照度要求!要求功率密度:11.00W/m2 实际功率密度:9.51W/m2 符合规范节能要求!(4)、计算地点: 水泵房1.房间参数房间类别:动力站(泵房), 照度要求值:100.00LX, 功率密度不超过5.00W/m2房间长度L: 11.37 m, 房间宽度B: 5.30 m, 计算高度H: 3.15 m顶棚反射比(%):70, 墙反射比(%):50, 地面反射比(%):10室形系数RI: 1.152.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:1个灯具光通量: 3250lm, 灯具光源功率:32.00W 镇流器类型:TLD标准型, 镇流器功率:5.00 3.其它参数:利用系数: 0.57, 维护系数: 0.80, 照度要求: 100.00LX, 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 4, 计算照度: 98.22LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 148.00W实际功率密度: 2.46W/m2, 折算功率密度: 2.50W/m25.校验结果:要求平均照度:100.00LX, 实际计算平均照度:98.22LX符合规范照度要求!要求功率密度:5.00W/m2, 实际功率密度:2.50W/m2符合规范节能要求!(5)、计算地点: 锅炉房8m1.房间参数房间类别:,照度要求值:100.00LX,功率密度不超过5.00W/m2房间名称:锅炉房8m房间长度L: 30.15 m 房间宽度B: 20.60 m 计算高度H: 7.25 m顶棚反射比(%):70 墙反射比(%):50 地面反射比(%):10室形系数RI: 1.692.灯具参数:型号: 飞利浦CDM—ET150W/830 单灯具光源数:1个灯具光通量: 13000lm 灯具光源功率:150.00W镇流器类型: 镇流器功率:0.003.其它参数:利用系数: 0.35 维护系数: 0.80 照度要求: 100.00LX 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 18 计算照度: 106.09LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 2700.00W实际功率密度: 4.35W/m2 折算功率密度: 4.10W/m25.校验结果:要求平均照度:100.00LX 实际计算平均照度:106.09LX 符合规范照度要求!要求功率密度:5.00W/m2 实际功率密度:4.10W/m2 符合规范节能要求!(6)、计算地点: 锅炉房6m1.房间参数房间类别:,照度要求值:100.00LX,功率密度不超过5.00W/m2房间名称:锅炉房6m房间长度L: 17.60 m 房间宽度B: 7.45 m 计算高度H: 5.25 m顶棚反射比(%):80 墙反射比(%):50 地面反射比(%):20室形系数RI: 1.002.灯具参数:型号: 飞利浦CDM—ET70W/830 单灯具光源数:1个灯具光通量: 5900lm 灯具光源功率:70.00W镇流器类型: 镇流器功率:0.003.其它参数:利用系数: 0.47 维护系数: 0.80 照度要求: 100.00LX 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 6 计算照度: 101.51LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 420.00W实际功率密度: 3.20W/m2 折算功率密度: 3.16W/m25.校验结果:要求平均照度:100.00LX 实际计算平均照度:101.51LX 符合规范照度要求!要求功率密度:5.00W/m2 实际功率密度:3.16W/m2 符合规范节能要求!(7)、计算地点: 锅炉房夹层1.房间参数房间类别:,照度要求值:100.00LX,功率密度不超过5.00W/m2房间名称:锅炉房夹层房间长度L: 17.60 m 房间宽度B: 7.45 m 计算高度H: 1.45 m顶棚反射比(%):70 墙反射比(%):50 地面反射比(%):10室形系数RI: 3.612.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:1个灯具光通量: 3250lm 灯具光源功率:32.00W镇流器类型:TLD标准型镇流器功率:5.003.其它参数:利用系数: 0.81 维护系数: 0.80 照度要求: 100.00LX 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 6 计算照度: 96.49LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 222.00W实际功率密度: 1.69W/m2 折算功率密度: 1.75W/m25.校验结果:要求平均照度:100.00LX 实际计算平均照度:96.49LX 符合规范照度要求!要求功率密度:5.00W/m2 实际功率密度:1.75W/m2 符合规范节能要求!(8)、计算地点: 1#2#7#一层厂房1.房间参数房间类别:, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 72.60 m, 房间宽度B: 20.60 m, 计算高度H: 2.45 m顶棚反射比(%):70, 墙反射比(%):50, 地面反射比(%):10室形系数RI: 6.552.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W 镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.99, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m2 4.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 56, 计算照度: 191.98LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 4088.00W实际功率密度: 2.73W/m2, 折算功率密度: 2.85W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:191.98LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:2.85W/m2符合规范节能要求!(9)、计算地点: 1#2#7#二层厂房1.房间参数房间类别:机械加工(粗加工), 照度要求值:200.00LX, 功率密度不超过8.00W/m2房间长度L: 72.60 m, 房间宽度B: 20.60 m, 计算高度H: 3.05 m顶棚反射比(%):70, 墙反射比(%):50, 地面反射比(%):10室形系数RI: 5.262.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W 镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.97, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 56, 计算照度: 188.09LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 4088.00W实际功率密度: 2.73W/m2, 折算功率密度: 2.91W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:188.09LX符合规范照度要求!要求功率密度:8.00W/m2, 实际功率密度:2.91W/m2符合规范节能要求!(10)、计算地点: 3,5,8,10#厂房1.房间参数房间类别:,照度要求值:200.00LX,功率密度不超过8.00W/m2房间名称:3,5,8,10#厂房房间长度L: 58.10 m 房间宽度B: 13.05 m 计算高度H: 7.25 m顶棚反射比(%):80 墙反射比(%):50 地面反射比(%):30室形系数RI: 1.472.灯具参数:型号: 飞利浦CDM—ET150W/830 单灯具光源数:1个灯具光通量: 13000lm 灯具光源功率:150.00W3.其它参数:利用系数: 0.75 维护系数: 0.80 照度要求: 200.00LX 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 18 计算照度: 184.43LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 2700.00W实际功率密度: 3.56W/m2 折算功率密度: 3.86W/m25.校验结果:要求平均照度:200.00LX 实际计算平均照度:184.43LX 符合规范照度要求!要求功率密度:8.00W/m2 实际功率密度:3.86W/m2 符合规范节能要求!(11)、计算地点: 3,5,8,10#调胶区1.房间参数房间类别:, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 30.6 m, 房间宽度B: 14.4 m, 计算高度H: 2.45 m顶棚反射比(%):, 墙反射比(%):, 地面反射比(%):室形系数RI: 4.002.灯具参数:型号: 长方LEDCFD020WLIG5-Z01 , 单灯具光源数:2个灯具光通量: 1400lm, 灯具光源功率:40.00W镇流器类型:, 镇流器功率:0.003.其它参数:利用系数: 0.93, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 40, 计算照度: 189.72LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1600.00W实际功率密度: 3.63W/m2, 折算功率密度: 3.83W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:189.72LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:3.83W/m2符合规范节能要求!(12)、计算地点: 3,5,8,10#中央通道1.房间参数房间类别:, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 58 m, 房间宽度B: 4.55 m, 计算高度H: 2.45 m顶棚反射比(%):, 墙反射比(%):, 地面反射比(%):室形系数RI: 1.722.灯具参数:型号: 长方LEDCFD020WLIG5-Z01 , 单灯具光源数:2个灯具光通量: 1400lm, 灯具光源功率:40.00W镇流器类型:, 镇流器功率:0.003.其它参数:利用系数: 0.77, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 28, 计算照度: 182.53LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1120.00W实际功率密度: 4.24W/m2, 折算功率密度: 4.65W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:182.53LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:4.65W/m2符合规范节能要求!(13)、计算地点: 4#仓库1.房间参数房间类别:仓库(精细件库), 照度要求值:200.00LX, 功率密度不超过8.00W/m2房间长度L: 24.6 m, 房间宽度B: 20.6 m, 计算高度H: 2.45 m顶棚反射比(%):70, 墙反射比(%):50, 地面反射比(%):10室形系数RI: 4.582.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.95, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 20, 计算照度: 194.96LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1460.00W实际功率密度: 2.88W/m2, 折算功率密度: 2.96W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:194.96LX符合规范照度要求!要求功率密度:8.00W/m2, 实际功率密度:2.96W/m2符合规范节能要求!(14)、计算地点: 6#一层办公1.房间参数房间类别:,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称:6#一层办公房间长度L: 17.70 m 房间宽度B: 16.60 m 计算高度H: 2.45 m顶棚反射比(%):70 墙反射比(%):50 地面反射比(%):10室形系数RI: 3.502.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:2个灯具光通量: 3250lm 灯具光源功率:64.00W镇流器类型:TLD标准型镇流器功率:9.003.其它参数:利用系数: 0.91 维护系数: 0.80 照度要求: 300.00LX 功率密度要求: 11.00W/m2 4.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 20 计算照度: 323.16LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1460.00W实际功率密度: 4.97W/m2 折算功率密度: 4.61W/m25.校验结果:要求平均照度:300.00LX 实际计算平均照度:323.16LX 符合规范照度要求!要求功率密度:11.00W/m2 实际功率密度:4.61W/m2 符合规范节能要求!(15)、计算地点: 6#二,三层办公1.房间参数房间类别:,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称:6#二,三层办公房间长度L: 44.60 m 房间宽度B: 16.60 m 计算高度H: 2.25 m顶棚反射比(%):70 墙反射比(%):50 地面反射比(%):10室形系数RI: 5.382.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:2个灯具光通量: 3250lm 灯具光源功率:64.00W镇流器类型:TLD标准型镇流器功率:9.003.其它参数:利用系数: 0.97 维护系数: 0.80 照度要求: 300.00LX 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 44 计算照度: 299.15LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 3212.00W实际功率密度: 4.34W/m2 折算功率密度: 4.35W/m25.校验结果:要求平均照度:300.00LX 实际计算平均照度:299.15LX 符合规范照度要求!要求功率密度:11.00W/m2 实际功率密度:4.35W/m2 符合规范节能要求!(16)、计算地点: 6#四,五层办公1.房间参数房间类别:,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称:6#四,五层办公房间长度L: 8.70 m 房间宽度B: 7.30 m 计算高度H: 2.45 m顶棚反射比(%):70 墙反射比(%):50 地面反射比(%):10室形系数RI: 1.622.灯具参数:型号: 飞利浦TLD36W/865 单灯具光源数:1个灯具光通量: 3250lm 灯具光源功率:32.00W镇流器类型:TLD标准型镇流器功率:5.003.其它参数:利用系数: 0.66 维护系数: 0.80 照度要求: 300.00LX 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 12 计算照度: 325.71LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 444.00W实际功率密度: 6.99W/m2 折算功率密度: 6.44W/m25.校验结果:要求平均照度:300.00LX 实际计算平均照度:325.71LX 符合规范照度要求!要求功率密度:11.00W/m2 实际功率密度:6.44W/m2 符合规范节能要求!(17)、计算地点: 6#走廊1.房间参数房间类别:走廊,照度要求值:50.00LX,功率密度不超过5.00W/m2房间名称:6#走廊房间长度L: 44.60 m 房间宽度B: 1.80 m 计算高度H: 2.25 m顶棚反射比(%):70 墙反射比(%):50 地面反射比(%):10室形系数RI: 0.772.灯具参数:型号: 飞利浦TLE40W/865 单灯具光源数:1个灯具光通量: 3070lm 灯具光源功率:40.00W镇流器类型: 镇流器功率:0.003.其它参数:利用系数: 0.18 维护系数: 0.80 照度要求: 50.00LX 功率密度要求: 5.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 9 计算照度: 49.56LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 360.00W实际功率密度: 4.48W/m2 折算功率密度: 4.52W/m25.校验结果:要求平均照度:50.00LX 实际计算平均照度:49.56LX 符合规范照度要求!要求功率密度:5.00W/m2 实际功率密度:4.52W/m2 符合规范节能要求!(18)、计算地点: 9#厂房1.房间参数房间类别:,照度要求值:200.00LX,功率密度不超过8.00W/m2房间名称:9#厂房房间长度L: 58.15 m 房间宽度B: 20.60 m 计算高度H: 7.25 m顶棚反射比(%):80 墙反射比(%):50 地面反射比(%):30室形系数RI: 2.102.灯具参数:型号: 飞利浦CDM—ET150W/830 单灯具光源数:1个灯具光通量: 13000lm 灯具光源功率:150.00W 镇流器类型: 镇流器功率:0.00 3.其它参数:利用系数: 0.82 维护系数: 0.80 照度要求: 200.00LX 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lm N -- 光源数量 U -- 利用系数A -- 工作面面积m2 K -- 灯具维护系数计算结果: 建议灯具数: 27 计算照度: 191.51LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 4050.00W实际功率密度: 3.38W/m2 折算功率密度: 3.53W/m25.校验结果:要求平均照度:200.00LX 实际计算平均照度:191.51LX 符合规范照度要求!要求功率密度:8.00W/m2 实际功率密度:3.53W/m2 符合规范节能要求! (19)、计算地点: 9#调胶区1.房间参数房间类别:机械加工(粗加工), 照度要求值:200.00LX, 功率密度不超过8.00W/m2房间长度L: 20.6 m, 房间宽度B: 14.45 m, 计算高度H: 2.45 m顶棚反射比(%):70, 墙反射比(%):50, 地面反射比(%):10室形系数RI: 3.472.灯具参数:型号: 长方LEDCFD020WLIG5-Z01 , 单灯具光源数:2个灯具光通量: 1400lm, 灯具光源功率:40.00W镇流器类型:, 镇流器功率:0.003.其它参数:利用系数: 0.91, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 28, 计算照度: 192.16LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 1120.00W实际功率密度: 3.76W/m2, 折算功率密度: 3.92W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:192.16LX符合规范照度要求!要求功率密度:8.00W/m2, 实际功率密度:3.92W/m2符合规范节能要求!(20)、计算地点: 11#一层厂房1.房间参数房间类别:, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 54.6 m, 房间宽度B: 22 m, 计算高度H: 3.05 m顶棚反射比(%):70, 墙反射比(%):50, 地面反射比(%):10室形系数RI: 5.142.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.96, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 44, 计算照度: 183.43LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 3212.00W实际功率密度: 2.67W/m2, 折算功率密度: 2.92W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:183.43LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:2.92W/m2符合规范节能要求!(21)、计算地点: 11#二~四层厂房1.房间参数房间类别:机械加工(粗加工), 照度要求值:200.00LX, 功率密度不超过8.00W/m2房间长度L: 54.6 m, 房间宽度B: 22 m, 计算高度H: 2.45 m顶棚反射比(%):70, 墙反射比(%):50, 地面反射比(%):10室形系数RI: 6.402.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.98, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 8.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 44, 计算照度: 187.43LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 3212.00W实际功率密度: 2.67W/m2, 折算功率密度: 2.85W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:187.43LX符合规范照度要求!要求功率密度:8.00W/m2, 实际功率密度:2.85W/m2符合规范节能要求!(22)、计算地点: 12#13#一层厂房1.房间参数房间类别:, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 48.60 m, 房间宽度B: 22 m, 计算高度H: 3.05 m顶棚反射比(%):70, 墙反射比(%):50, 地面反射比(%):10室形系数RI: 4.972.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.96, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 40, 计算照度: 186.56LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 2920.00W实际功率密度: 2.73W/m2, 折算功率密度: 2.93W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:186.56LX符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:2.93W/m2符合规范节能要求!(23)、计算地点: 12#13#二~四层厂房1.房间参数房间类别:, 照度要求值:200.00LX, 功率密度不超过11.00W/m2房间长度L: 48.60 m, 房间宽度B: 22 m, 计算高度H: 2.45 m顶棚反射比(%):70, 墙反射比(%):50, 地面反射比(%):10室形系数RI: 6.182.灯具参数:型号: 飞利浦TLD36W/865 , 单灯具光源数:2个灯具光通量: 3250lm, 灯具光源功率:64.00W镇流器类型:TLD标准型, 镇流器功率:9.00 3.其它参数:利用系数: 0.98, 维护系数: 0.80, 照度要求: 200.00LX, 功率密度要求: 11.00W/m24.计算结果:E = NΦUK / AN = EA / (ΦUK)其中:Φ-- 光通量lm, N -- 光源数量, U -- 利用系数, A -- 工作面面积m2, K -- 灯具维护系数计算结果:建议灯具数: 40, 计算照度: 190.84LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 2920.00W实际功率密度: 2.73W/m2, 折算功率密度: 2.86W/m25.校验结果:要求平均照度:200.00LX, 实际计算平均照度:190.84LX 符合规范照度要求!要求功率密度:11.00W/m2, 实际功率密度:2.86W/m2符合规范节能要求!。

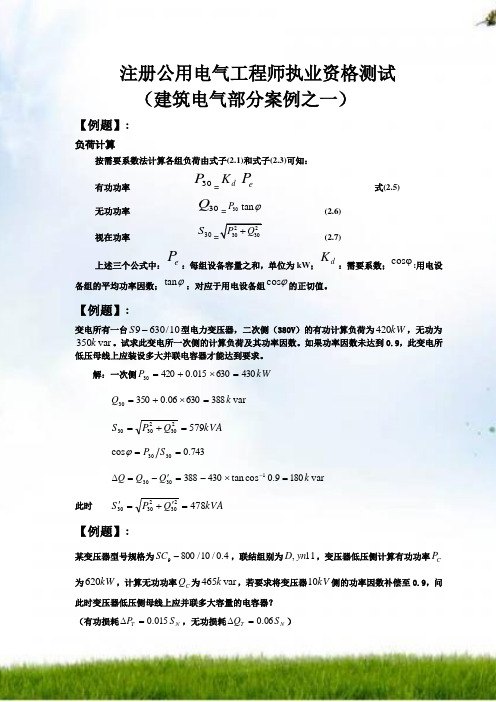

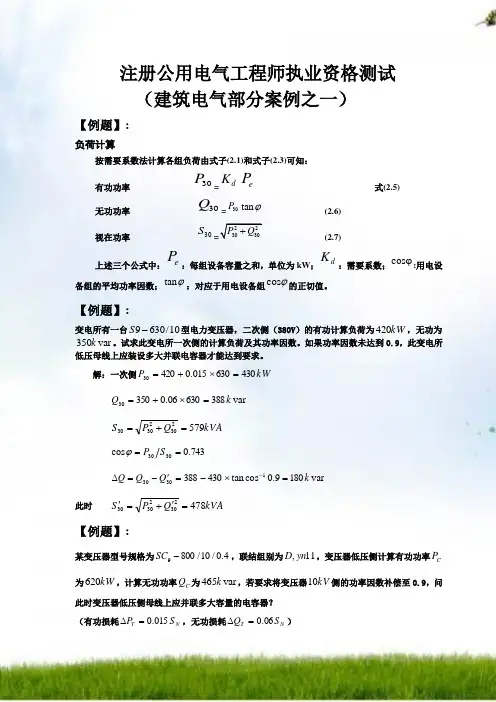

注册公用电气工程师执业资格测试 (建筑电气部分案例之一)【例题】:负荷计算按需要系数法计算各组负荷由式子(2.1)和式子(2.3)可知: 有功功率 30P =d K eP 式(2.5)无功功率 30Q =30P ϕtan (2.6)视在功率 30S 223030P Q + (2.7)上述三个公式中:e P :每组设备容量之和,单位为kW ;d K :需要系数;ϕcos :用电设备组的平均功率因数;ϕtan :对应于用电设备组ϕcos 的正切值。
【例题】:变电所有一台10/6309-S 型电力变压器,二次侧(380V )的有功计算负荷为kW 420,无功为var 350k 。
试求此变电所一次侧的计算负荷及其功率因数。
如果功率因数未达到0.9,此变电所低压母线上应装设多大并联电容器才能达到要求。
解:一次侧kW P 430630015.042030=⨯+=var 38863006.035030k Q =⨯+=kVA Q P S 57923023030=+=743.0cos 3030==S P ϕvar 1809.0cos tan 43038813030k Q Q Q =⨯-='-=∆- 此时kVA Q P S 47823023030='+=' 【例题】:某变压器型号规格为4.0/10/8009-SC ,联结组别为11,yn D ,变压器低压侧计算有功功率C P 为kW 620,计算无功功率C Q 为var 465k ,若要求将变压器kV 10侧的功率因数补偿至0.9,问此时变压器低压侧母线上应并联多大容量的电容器? (有功损耗N T S P 015.0=∆,无功损耗N T S Q 06.0=∆)解:补偿前kV 10侧kW P P P T C HC 632800015.0620=⨯+=∆+= var 51380006.0465k Q Q Q T C HC =⨯+=∆+=将功率因数补偿至0.9时,var 3069.0cos tan 1k P Q HC HC=='- 需要补偿var 207306513k Q =-=∆【例题】:某实验室5台单相加热器,1kW 的3台,3kW 的2台,试合理分配上列各加热器于220/380V 线路上,并求其计算负荷30303030I S Q P 、、、。

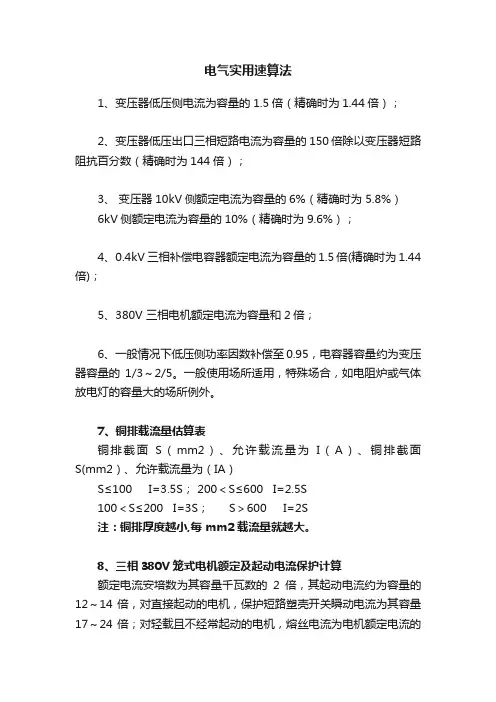

电气实用速算法1、变压器低压侧电流为容量的1.5倍(精确时为1.44倍);2、变压器低压出口三相短路电流为容量的 150倍除以变压器短路阻抗百分数(精确时为144倍);3、变压器10kV侧额定电流为容量的6%(精确时为 5.8%)6kV侧额定电流为容量的10%(精确时为9.6%);4、0.4kV三相补偿电容器额定电流为容量的1.5倍(精确时为1.44 倍);5、380V 三相电机额定电流为容量和2倍;6、一般情况下低压侧功率因数补偿至0.95,电容器容量约为变压器容量的1/3~2/5。
一般使用场所适用,特殊场合,如电阻炉或气体放电灯的容量大的场所例外。
7、铜排载流量估算表铜排截面S(mm2)、允许载流量为I(A)、铜排截面S(mm2)、允许载流量为(IA)S≤100 I=3.5S; 200<S≤600 I=2.5S100<S≤200 I=3S; S>600 I=2S注:铜排厚度越小,每 mm2载流量就越大。
8、三相380V笼式电机额定及起动电流保护计算额定电流安培数为其容量千瓦数的2倍,其起动电流约为容量的12~14倍,对直接起动的电机,保护短路塑壳开关瞬动电流为其容量17~24倍;对轻载且不经常起动的电机,熔丝电流为电机额定电流的2.5~3倍;对重载起动电机,熔丝电流为其额定电流和4~5倍。
9、低压补偿电容器容量如何选择?其保护熔断器如何选?一般情况,补偿总千乏数为变压器容量千伏安数和30%~40%,单只容量电流安培数为其容量千乏数的1.5倍,保护熔断器熔丝电流不小于电容器额定电流的1.5倍。
估算举例:一台1250kVA变压器,短路阻抗为6%, 低压0.4kV额定电流Ie=1.5*1250=1875A;低压短路电流Ik=1250*150/6=31250=31.25kA;高压10kV侧电流I,I=1250*6%=75A;低压电容补偿容量约为 Q=1250*1/3=420kVar。
因此, 高压电流互感器选75/5;低压电流互感器 2000/5,2500/5;断路器选断流能力不小于35kA即可;补偿电容器柜两台,一台200kVar,一台220kVar。
电气设计计算书(一)计算依据:根据中华人民共和国现行的《民用建筑电气设计规范》(JGJ/T16-92)、《供配电系统设计规范》(GB 50054-95)、《低压配电设计规范》(GB 50054-95)、《通用用电设备配电设计规范》(GB 50055-93)、《建筑物防雷设计规范》(GB 50057-94)、《民用建筑照明设计规范》(GBJ 133-90)、《电力工程电缆设计规范》(GB50217-94)等规范规定。
(二)计算内容(1)供配电系统:1、根据办公楼设计规范及建设单位要求用电负荷计算,采用需要系数法。
用电负荷计算书功率额定电2、电缆选择表:(2)照明配电系统1、照度及照度均等的计算(采用利用系数法、单位容量法及逐点法)条件:利用系数: 0.60 维护系数: 0.80 ;E = NΦUK / A N = EA / (ΦUK)其中:Φ-- 光通量lmN -- 光源数量U -- 利用系数A -- 工作面面积m2K -- 灯具维护系数1.房间参数(一层磅房)房间类别:,照度要求值:100.00LX,功率密度不超过11.00W/m2房间长度L: 22.00 m房间宽度B: 5.88 m计算高度H: 4.15 m顶棚反射比(%):70墙反射比(%):50地面反射比(%):20室形系数RI: 1.132.灯具参数:型号: 汞灯GGY-80单灯具光源数:1个灯具光通量: 2940lm灯具光源功率:80.00W镇流器类型:镇流器功率:0.00计算结果:建议灯具数: 9计算照度: 98.27LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 720.00W实际功率密度: 5.57W/m2折算功率密度: 5.67W/m23.校验结果:要求平均照度:100.00LX实际计算平均照度:98.27LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:5.67W/m2符合规范节能要求!1.房间参数(一层单控室+等待室)房间类别:,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称:一层单控室房间长度L: 18.69 m房间宽度B: 5.72 m计算高度H: 2.65 m顶棚反射比(%):70墙反射比(%):70地面反射比(%):20室形系数RI: 0.672.灯具参数:型号: 飞利浦TL5HE28W/827单灯具光源数:2个灯具光通量: 2900lm灯具光源功率:56.00W镇流器类型:TL5标准型镇流器功率:8.00计算结果:建议灯具数: 12计算照度: 292.63LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 732.00W实际功率密度: 6.73W/m2折算功率密度: 6.90W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:292.63LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:6.90W/m2符合规范节能要求!1.房间参数(2层办公室1)与2层办公室4相同房间类别:,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称:2层办公室1房间长度L: 5.23 m房间宽度B: 3.93 m计算高度H: 2.45 m顶棚反射比(%):70墙反射比(%):50地面反射比(%):20室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 3计算照度: 304.37LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 180.00W实际功率密度: 8.75W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:304.37LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数:(2层办公室2)与2层办公室3相同房间类别:,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称:2层办公室2房间长度L: 5.38 m房间宽度B: 3.74 m计算高度H: 2.45 m顶棚反射比(%):70墙反射比(%):50地面反射比(%):20室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 3计算照度: 311.33LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 180.00W 实际功率密度: 8.95W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:311.33LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数(2层办公室5)房间类别:,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称:2层办公室5房间长度L: 5.74 m房间宽度B: 5.23 m计算高度H: 2.45 m顶棚反射比(%):70墙反射比(%):50地面反射比(%):20室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 4计算照度: 278.40LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 240.00W 实际功率密度: 8.00W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:278.40LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数:(2层会议室)房间类别:,照度要求值:300.00LX,功率密度不超过11.00W/m2房间名称:2层会议室房间长度L: 10.74 m房间宽度B: 5.59 m计算高度H: 2.45 m顶棚反射比(%):70墙反射比(%):50地面反射比(%):10室形系数RI: 1.502.灯具参数:型号: 飞利浦TLD30W/29单灯具光源数:2个灯具光通量: 2175lm灯具光源功率:60.00W镇流器类型:TLD标准型镇流器功率:0.00计算结果:建议灯具数: 8计算照度: 278.45LX实际安装功率 = 光源数× (光源功率 + 镇流器功率) = 480.00W 实际功率密度: 8.00W/m2折算功率密度: 8.62W/m23.校验结果:要求平均照度:300.00LX实际计算平均照度:278.45LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:8.62W/m2符合规范节能要求!1.房间参数(2层走廊)房间类别:,照度要求值:50.00LX,功率密度不超过11.00W/m2房间名称:走廊房间长度L: 19.13 m房间宽度B: 1.62 m计算高度H: 2.45 m顶棚反射比(%):70墙反射比(%):50地面反射比(%):20室形系数RI: 1.132.灯具参数:型号: 飞利浦TLD18W/29单灯具光源数:1个灯具光通量: 1250lm灯具光源功率:16.00W镇流器类型:TLD标准型镇流器功率:4.00计算结果:建议灯具数: 6计算照度: 58.25LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 120.00W 实际功率密度: 7.94W/m2折算功率密度: 7.67W/m23.校验结果:要求平均照度:50.00LX实际计算平均照度:58.25LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:7.67W/m2符合规范节能要求!1.房间参数(厕所)房间类别:,照度要求值:75.00LX,功率密度不超过11.00W/m2房间名称:厕所房间长度L: 5.81 m房间宽度B: 2.34 m计算高度H: 2.25 m顶棚反射比(%):70墙反射比(%):70地面反射比(%):10室形系数RI: 0.672.灯具参数:型号: 飞利浦TLD18W/29单灯具光源数:1个灯具光通量: 1250lm灯具光源功率:16.00W镇流器类型:TLD标准型镇流器功率:4.00计算结果:建议灯具数: 2计算照度: 88.37LX实际安装功率 = 灯具数× (总光源功率 + 镇流器功率) = 40.00W 实际功率密度: 2.95W/m2折算功率密度: 2.50W/m23.校验结果:要求平均照度:75.00LX实际计算平均照度:88.37LX符合规范照度要求!要求功率密度:11.00W/m2实际功率密度:2.50W/m2符合规范节能要求!(3)年平均雷暴日的计算:防雷计算书1.已知条件:建筑物的长度L = 22.0m建筑物的宽度W = 12.0m建筑物的高度H = 9.6m广州的年平均雷暴日天数Td =90.0天/年校正系数k = 1.02.计算公式:年预计雷击次数: N = k*Ng*Ae = 0.1087其中: 建筑物的雷击大地的年平均密度: Ng = 0.024Td ^1.3 = 0.024*35.60^1.3 = 8.3316等效面积Ae为: H<100M, Ae =[LW+2(L+W)*SQRT(H*(200-H))+3.1415926*H(200-H)]*10 -6 = 0.00893.计算结论:根据《防雷设计规范》,该建筑应该属于第三类防雷建筑。
电⽓设计计算书XXXXXXXXXXXXXXXXXXXX计算书专业:电⽓专业负责:审核:审定:设计:XXXX建筑⼯程设计有限公司2012.08⼀、⼯程概况该⼯程为地下⼀层,主体地上六层建筑,局部⼋层。
结构类型为框架结构。
地下室为库房、设备⽤房,⼀、⼆层为商业,三⾄六层为住宅、客房。
总建筑⾯积:6246.31m ,建筑⾼度22.10m。
属⼆类公共建筑。
⼆、主要设计依据及规范:1、《民⽤建筑电⽓设计规范》JGJ 16-2008;2、《低压配电设计规范》GB50045-95;3、《建筑照明设计标准》GB50034-2004;4、《供配电系统设计规范》GB50052-95;5、《住宅建筑规范》GB50368-2005;6、《建筑设计防⽕规范》GB50016-2006;7、《建筑物防雷设计规范》GB50057-94 (2003);8、《建筑物电⼦系统防雷技术规范》(GB50343-2004);9、《建筑设计防⽕规范》(GB50016-2006)9、其他有关的国家及⾏业要求。
10、建筑专业提供的本建筑平、⽴、剖⾯图。
三、设计内容包括动⼒系统;照明系统;防雷接地系统;综合布线系统;有线电视系统;⽕灾⾃动报警系统;⽕灾漏电报警系统。
四、负荷等级本⼯程消防风机、消防⽔泵、防⽕卷帘、应急照明、消防控制室等消防负荷为⼆级负荷;其它均为⼆级负荷。
五、进线电源及电压等级1、供电电源:6(10)KV电源⾄⼩区⾼压室。
2、供电电压:为380/220V。
3、供电⽅式:采⽤树⼲式与放射式结合的供电⽅式。
六、照明系统1、照明光源:本商住楼所有灯具采⽤节能型灯、荧光灯;2、照度要求为:设备房、电梯机房、配电室200Ix,客房⾛道50Ix,门厅、商店300Ix。
3、照度计算:施⼯图中未设计的部位,均由⼆次装修确定,照度及功率密度应符合《建筑照明设计标准》GB 50034-2004,且此部分不在计算照度。
设备房间照度计算见下表七、电⽓负荷计算:变压器低压侧负荷计算表变压器选型(不计消防负荷)《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册:《⼯业与民⽤配电设计⼿册》第三版:变压器S1的回路:S1负荷:【计算公式】:Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】:进线相序 : 三相有功功率Pjs: 388.13⽆功功率Qjs: 203.73视在功率Sjs: 438.35有功同时系数kp:0.90⽆功同时系数kp:0.97计算电流Ijs: 666.00总功率因数: 0.78有功补偿系数α:0.75⽆功补偿系数β:0.80补偿前功率因数COSφ1: 0.76补偿后功率因数COSφ2: 0.9计算补偿容量QC1: 110.00(kvar)实际补偿容量QC2: 120(kvar)【计算过程(加⼊补偿容量)】:Pjs = Kp * ∑(Kx * Pe)=388.13(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) - QC1=203.73(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=438.35(kVA)Ijs = Sjs / (√3 * Ur)=666.00(A)【补偿容量】:COSφ1 =1/√[1+(β* Qjs/α* Pjs)2]=0.76COSφ2=0.9QC1=α* Pjs*(tgφ1- tgφ2)=110.00【变压器容量】:变压器系列:SB10负荷率:80额定容量:630(KW)2、消防负荷计算电流《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册:《⼯业与民⽤配电设计⼿册》第三版:负荷:【计算公式】:Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】:进线相序 : 三相有功功率Pjs: 97.38⽆功功率Qjs: 95.86视在功率Sjs: 136.65有功同时系数kp:0.90⽆功同时系数kp:0.97计算电流Ijs: 207.61总功率因数: 0.71【计算过程(不计⼊补偿容量)】:Pjs = Kp * ∑(Kx * Pe)=97.38(kW)Qjs = kq * ∑(Kx * Pe * tgΦ)=95.86(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=136.65(kVA)Ijs = Sjs / (√3 * Ur)=207.61(A)消防负荷额定电流为207.61A3、发电机选型柴油发电机额定容量计算:柴油发电机容量【计算公式】:Pe = K* Kx * Pn/η式中Pe---------发电机组额定容量(kW)K---------可靠系数(取1.1~1.2)Kx--------需⽤系数Pn--------总设备容量(kW)η--------并联机组不均匀系数,⼀般取0.9,单台时取1.0 Pe=1.2*0.7*97*1 =89.88KW发电机效验后功率112.35KW2.3、综合2.1及2.2条计算结果,本设计选⽤I100-GFZ型柴油发电机,额定功率为120KW,额定电流为217A.《民⽤建筑电⽓设计规范》JGJ 16-2008:参考⼿册:《⼯业与民⽤配电设计⼿册》第三版:变压器的回路:消防负荷消防电梯S1负荷:【计算公式】:Pjs = Kp * ∑(Kx * Pe)Qjs = kq * ∑(Kx * Pe * tgΦ)Sjs = √(Pjs * Pjs + Qjs * Qjs)Ijs = Sjs / (√3 * Ur)【输出参数】:进线相序 : 三相有功功率Pjs: 191.52⽆功功率Qjs: 110.36视在功率Sjs: 221.04有功同时系数kp:0.90⽆功同时系数kp:0.97计算电流Ijs: 335.84总功率因数: 0.68有功补偿系数α:0.75⽆功补偿系数β:0.80补偿前功率因数COSφ1: 0.66补偿后功率因数COSφ2: 0.9计算补偿容量QC1: 93.62(kvar)实际补偿容量QC2: 120(kvar)【计算过程(加⼊补偿容量)】:Pjs = Kp * ∑(Kx * Pe)=191.52(kW)Qjs = kq * ∑(Kx * Pe * tgΦ) - QC1 =110.36(kvar)Sjs = √(Pjs * Pjs + Qjs * Qjs)=221.04(kVA)Ijs = Sjs / (√3 * Ur)=335.84(A)【补偿容量】:COSφ1 =1/√[1+(β* Qjs/α* Pjs)2]=0.66COSφ2=0.9QC1=α* Pjs*(tgφ1- tgφ2)=93.62因消防时切断⾮消防负荷,所以补偿容量120>93.62,满⾜节能要求。
电气专业计算书住宅楼电气专业计算书选用箱式变电站。
变压器Se:400KV AI js=23A进户电缆选用:YJV22-3x70mm2进户负荷开关:FLN36-12D/125A-20电流互感器:50/5A低压部分:(0.4仟伏)一、变压器的选择:住宅用电负荷: Pe=482KW Kc=0.4 Pjs=193KW其他用电负荷: Pe=132KW Kc=0.8 Pjs=106KW用电总负荷: ∑Pjs=298KW电容器补偿:Q补=120Kvar补偿后:COSφ=0.94 Sjs=298÷0.94=316KV A选择1台SC9-10KV/0.4KV-400KV A变压器变压器的负载率:η=316÷400=79%二、应急发电机的选择:用电负荷: Pe=133KW Kc=0.8 Pjs=106KW 选择一台DY100B 双电源切换开关选择:BYQ2-225配出电缆:ZR-YJV-0.6KV-3x70+1x35 SC80三、低压母线配电回路的选择:(正常母线)1、1单元2~7层住宅用电(WL1):Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A断路器选择:NZM6-200电流互感器:200/5A出线选择:YJV-0.6KV- 3x70+1x35 SR,FC,SC80 2、1单元8~14层住宅用电(WL2):Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A断路器选择:NZM6-200电流互感器:200/5A出线选择:YJV-0.6KV- 3x70+1x35 SR,FC,SC80 3、消防泵(WL3):Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A断路器选择:NZM6-125电流互感器:100/5A出线选择:ZR-YJV-0.6KV-3x35+1x16 SC80 4、2单元2~7层住宅用电(WL5):Pe= 126KW Kc=0.6 COSφ=0.8 Ijs=144A断路器选择:NZM6-200电流互感器:200/5A出线选择:YJV-0.6KV- 3x70+1x35 SR,FC,SC80 5、2单元8~14层住宅用电(WL6):Pe= 115KW Kc=0.6 COSφ=0.8 Ijs=131A断路器选择:NZM6-200电流互感器:200/5A出线选择:YJV-0.6KV- 3x70+1x35 SR,FC,SC80 6、1单元电梯(WL7):Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择:NZM6-80电流互感器:100/5A出线选择:ZR-YJV-0.6KV-5x16 SR,FC,SC80 7、2单元电梯(WL8):Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择:NZM6-80电流互感器:100/5A出线选择:ZR-YJV-0.6KV-5x16 SR,FC,SC80 8、1单元屋顶用电(WL9):Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A断路器选择:NZM4-32电流互感器:50/5A出线选择:ZR-YJV-0.6KV-5x6 SR,FC,SC50 9、2单元屋顶用电(WL10):Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择:NZM4-25电流互感器:50/5A出线选择:ZR-YJV-0.6KV-5x6 SR,FC,SC50 10、潜污泵(WL11):Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A断路器选择:NZM4-32电流互感器:50/5A出线选择:ZR-YJV-0.6KV-5x6 SR,FC,SC50 11、消防控制室(WL12):Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择:NZM4-25电流互感器:50/5A出线选择:ZR-YJV-0.6KV-5x6 SR,FC,SC50 应急母线1、生活泵(WE1):Pe= 37KW Kc=1 COSφ=0.8 Ijs=72A断路器选择:NZM6-125电流互感器:100/5A出线选择:ZR-YJV-0.6KV-3x35+1x16 SC80 2、消防泵(WE2):Pe= 30KW Kc=1 COSφ=0.8 Ijs=61A断路器选择:NZM6-125电流互感器:100/5A出线选择:ZR-YJV-0.6KV-3x35+1x16 SC80 3、1单元电梯(WE3):Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择:NZM6-80电流互感器:100/5A出线选择:ZR-YJV-0.6KV-5x16 SR,FC,SC80 4、2单元电梯(WE4):Pe= 20KW Kc=1 COSφ=0.55 Ijs=55A断路器选择:NZM6-80电流互感器:100/5A出线选择:ZR-YJV-0.6KV-5x16 SR,FC,SC80 5、室外园林照明(WE5):Pe= 20KW Kc=1 COSφ=0.8 Ijs=38A断路器选择:NZM6-63电流互感器:100/5A6、楼梯间及架空层照明(WE6):Pe=12KW Kc=1 COSφ=0.8 Ijs=23A断路器选择:NZM4-32电流互感器:50/5A出线选择:ZR-YJV-0.6KV-3x6 SR,FC,SC32 7、潜污泵(WE7):Pe= 8KW Kc=1 COSφ=0.8 Ijs=15A断路器选择:NZM4-32电流互感器:50/5A出线选择:ZR-YJV-0.6KV-5x6 SR,FC,SC50 8、2单元屋顶用电(WE8):Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择:NZM4-25电流互感器:50/5A出线选择:ZR-YJV-0.6KV-5x6 SR,FC,SC50 9、1单元屋顶用电(WE9):Pe= 7KW Kc=1 COSφ=0.8 Ijs=14A断路器选择:NZM4-32电流互感器:50/5A出线选择:ZR-YJV-0.6KV-5x6 SR,FC,SC50 10、消防控制室(WE10):Pe= 4KW Kc=1 COSφ=0.8 Ijs=10A断路器选择:NZM4-25电流互感器:50/5A出线选择:ZR-YJV-0.6KV-5x6 SR,FC,SC50 其他配电箱负荷计算见相应系统图。
75个电气计算excel表格Excel表格是一种非常实用的电子表格软件,能够帮助我们简化复杂的计算和数据处理工作。
在电气工程领域,也有许多常见的计算需求,比如电线尺寸计算、电路电压降计算等。
为了方便工程师和学习者进行电气计算,本文将介绍75个电气计算Excel表格,帮助读者提高工作效率。
一、电线尺寸计算1. 线规计算表格:根据电流和导线长度,计算所需的线规(电线截面积)。
2. 电压降计算表格:根据电流、导线长度和电阻率,计算电线的电压降。
3. 电缆尺寸计算表格:根据电流、电缆长度和电缆电阻,计算所需的电缆尺寸。
4. 最大载流量表格:根据导线材料和环境温度,给出不同线规导线的最大载流量。
5. 三相电容电流表格:根据三相电容电流公式,计算给定电压和电容的电流。
二、电路计算6. 平衡三相负载计算表格:根据三相负载的功率和功率因数,计算三相电流和总负载功率。
7. 电阻电容并联计算表格:给定电阻和电容值,计算并联电路的等效电阻和等效电容。
8. 电流分配计算表格:根据电流的分配比例和总电流,计算各个分支电路中的电流。
9. 电源容量计算表格:根据负载功率和电源电压,计算所需的电源容量。
10. 电路电压计算表格:根据电流、电阻和电源电压,计算电路中的电压。
三、照明设计计算11. 照明亮度计算表格:根据照明灯具的光源和照明面积,计算照明亮度。
12. 照明功率密度计算表格:给定照明面积和所需照明亮度,计算所需的照明功率密度。
13. 照明电流计算表格:根据照明灯具的功率和电源电压,计算照明电流。
14. 照明电阻计算表格:根据照明电压和照明电流,计算照明电阻。
15. 照明传感器布置表格:根据照明感应范围和灯具布置情况,计算照明传感器的布置数量和位置。
四、电机参数计算16. 电机功率因数计算表格:根据实际功率和视在功率,计算电机的功率因数。
17. 电机效率计算表格:根据输入功率和输出功率,计算电机的效率。
18. 电机功率计算表格:根据电流、电压和功率因数,计算电机的功率。
【序】1. 电气计算在工程设计中的重要性2. 电气计算的繁琐性和效率低下问题3. 解决低效率的方法之一:使用电气计算excel表格4. 介绍70套电气计算excel表格大全5. 结语【正文】1. 电气计算在工程设计中的重要性在工程设计中,电气计算是非常重要的一环。
它涉及到电气系统的电压、电流、功率、电阻等参数的计算,是确保电气设备和线路正常运行的基础。
电气计算也与工程的安全性和可靠性密切相关,因此在工程设计的过程中必须进行准确、有效的电气计算。
2. 电气计算的繁琐性和效率低下问题然而,传统的电气计算方式存在一些问题,其中繁琐性和效率低下是最为突出的。
传统的电气计算往往需要手工编写计算公式,对电气参数进行繁琐的计算,耗时耗力。
这不仅增加了工作量,还容易出现计算错误,影响工程设计的质量和进度。
3. 解决低效率的方法之一:使用电气计算excel表格为了解决传统电气计算方式的低效率和繁琐性问题,一种更加便捷、高效的计算方式应运而生,那就是使用电气计算excel表格。
电气计算excel表格集成了丰富的电气计算公式和函数,用户只需输入相关的参数,便可自动进行电气计算,节省了大量的时间和精力。
4. 介绍70套电气计算excel表格大全为了帮助工程设计人员更好地进行电气计算,我们整理了一套包含70套电气计算excel表格大全。
这些excel表格涵盖了电气系统设计中常见的各种计算,包括电压降、线路容量、配电柜容量、短路电流等多个方面。
用户只需根据实际情况输入相关参数,便可以快速、准确地进行电气计算,大大提高了工作效率和计算准确性。
这套电气计算excel表格大全不仅仅局限于基础的电气计算功能,还包含了一些专业的电气设计工具,如光伏发电系统设计、变频器选型等,满足了不同用户的不同需求。
这些表格还带有详细的说明和使用方法,方便用户快速上手,使用起来非常便捷。
5. 结语电气计算excel表格作为一种便捷、高效的电气计算工具,在工程设计中具有非常重要的意义。
电气设计计算书一主要参考资料:1《民用建筑电气设计规范》2 《建筑电气设计》3 《民用建筑电气设计手册》4 《建筑电气设计实例图册1》5 《建筑电气设计技术》(教材)二建筑资料:1该加气站共2层。
2空调、通风、泵房等动力设备平面布置图(由相关专业确定给出)。
3本加气站采用10kV高压供电。
三负荷计算说明:1在方案设计阶段采用单位指标法;在初步设计及施工图设计阶段采用需要系数法。
2对于经常处于备用状态的消防泵、喷淋泵不作为选择变压器容量计算负荷。
3备用柴油发电机的容量一般占变压器总容量的10%~20%。
4本站装设一台变压器,应至少留有15%~25%的富裕容量。
四初步设计:(需要系数法)计算公式: Pjs=Kx·Ps(kW)Q js=Pjs·tgφ(kvar)Sjs=(P2js+Q2js)1/2或 Sjs=Pjs/cosφ(kV A)Ijs=1000·Sjs/(31/2·U N)(A)式中:Pjs:有功计算负荷,kW;Q js:无功计算负荷,kvar;Sjs:视在计算负荷,kV A; Ijs:计算电流,A;Ps:用电设备的总容量,kW; Kx:需要系数;tgφ:用电设备功率因数的正切值; U N用电设备额定电压,V。
A动力计算:Kx 、cosφ和tgφ查《民用建筑用电设备的需要系数Kx和cosφ·tgφ》表确定。
所有用电设备的电压为380V)备用设备不作计算。
(所有用电设备的电压为380V)备用设备不作计算。
动力计算表B照明计算:计算公式:N=EKS/FY式中:N:灯的盏数; E:平均照度 lx; Y: 光通利用系数 K:减光补偿系数,W/m2; S:房间的面积,m2。
外部照明计算表导线及开关的选择。
计算公式:P JS=P X×K X I JS= P JS/V e×cosφ(1)一层配电箱根据以上的计算数据,各线的导线型号均选择BV,敷设方式为穿电线钢管(TC)沿墙暗敷(WC),照明支线的穿管管径均为20mm2,进户线的穿管管径为25mm2。
