新型试电笔专利申请

说明书（示例）(注：蓝字为编辑时另加的标题，原件中无此标题，目的是与当前的说明书格式一致)试电笔( 实用新型名称应与实用新型专利请求书中所填写的一致，简明表明实用新型产品及其功能和 / 或用途；不应使用非技术性词语、商标、代号、人名、地名，字数不超过20 个字，打印在说明书正文前居中位置)一、技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。

( 这一部分直接指出实用新型所属于的或应用的技术领域，打印时应与名称空一行。

) 二、背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。

将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。

但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅由于分布电容和 /或正常的电阻感应产生电势，使氖管启辉。

一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。

( 这一部分是对最相近的已有技术的说明，它是作出实用技术新型方案的基础。

在此还应说明已有技术的不足，帮助理解下面引出的实用新型方案，应当引证有参考价值的已有文献、资料。

对已有技术的评价应实事求是。

)三、发明内容要解决的技术问题：本实用新型的目的是提供一种试电笔，它不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。

( 这一部分是实用新型的目的，是说明书中不可少的，它应当针对已有技术存在的技术上的不足，正面明确地说明要完成的技术课题)技术方案：本实用新型的目的是这样实现的：在绝缘外壳中，测试触头、限流电阻、氖管和手触电极电连接，设置一分流电阻支路，使测试触头与一个分流电阻一端电连接，分流电阻另一端与一个人体可接触的识别电极电连接。

当人手同时接触识别电极和手触电极时，使分流电阻并联在测试触头、限流电阻、氖管、手触电极电路中，测试时，人手只和手触电极接触，氖管启辉，表示被测物带电。

权利要求书（示例）
1.一种试电笔，在绝缘外壳中，测试触头、限流电阻、氖管和手触电极顺序连接，其特征是测试触头与一个分流电阻一端电连接，分流电阻另一端与一个人体可接触的识别电极电连接。

(一项实用新型只有一个独立权利要求，独立权利要求应写明实用新型的全部必要技术特征，其中已知技术特征写入前序部分，区别技术特征写在“其特征是”之后，构成特征部分)
2.根据权利要求1所述的试电笔，其特征是：分流电阻与限流电阻是一个一体的同心电阻，同心电阻中间圆柱部分为限流电阻，其外部圆管部分为分流电阻，圆柱部分高于圆管部分，识别电极为环状弹性金属片，其边缘的中心伸出的接触爪卡住圆管状分流电阻外表面，其外边缘伸出并附于绝缘外壳外表面。

3. 根据权利要求1所述的试电笔，其特征是分流电阻与限流电阻平行设置，其间为绝缘隔离层。

(从属权利要求，即权利要求2、3，进一步限定在前的权利要求的技术特征，其引用部分应写明所引用的权利要编号，在“其特征”之后的特征部分应写明对所引用的权利要求的特征进行限定的附加特征)
(权利要求书应当符合专利法第二十六条第四款和实施细则第二十条至二十三条规定，以说明书内容为依据，正面、直观地写明要求专利保护的实用新型的形状、构造特征；不得写入方法、用途及不属实用新型专利保护的内容；应使用确定的通用技术用语，不得使用技术概念模糊的用语，如“等”、“大约”、“左右”……，不应采用“参见说明书(附图)”写法，每项权利要求只用一个句号。

)。

专利名称：试电笔
专利类型：发明专利
发明人：谢晓帆
申请号：CN201610915499.8申请日：20161018
公开号：CN106483365A
公开日：
20170308
专利内容由知识产权出版社提供
摘要：本发明涉及一种试电笔。

所述的试电笔包括测试触头、二极管、限流电阻、氖管、二极管、三极管、声音集成电路、变压器、压电陶瓷片、手触电极、分流电阻；所述的二极管整流后作为三极管的控制信号导通集成电路输出音乐信号，通过三极管放大后，推动变压器感应电压使动压电陶瓷片发出声音；所述的集成电路测试触头与一个分流电阻一端连接，分流电阻与一个人体接触的识别电极连接。

所述的分流电阻与限流电阻是一体的同心电阻，同心电阻中间圆柱部分为限流电阻，其外部圆管部分为分流电阻，圆柱部分高于圆管部分；所述的识别电极为环状弹性金属片，其边缘向中心伸出的接触爪卡住圆管状分流电阻外表面。

申请人：谢晓帆
地址：518000 广东省深圳市福田区华强北路1056号现代之窗
国籍：CN
更多信息请下载全文后查看。

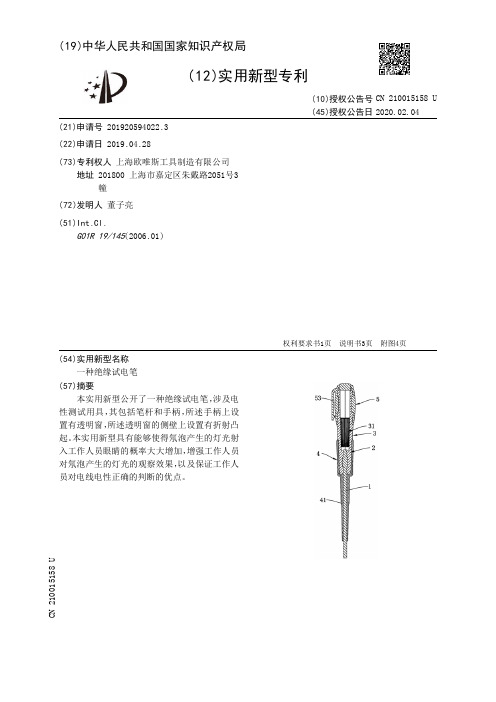

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920594022.3(22)申请日 2019.04.28(73)专利权人 上海欧唯斯工具制造有限公司地址 201800 上海市嘉定区朱戴路2051号3幢(72)发明人 董子亮　(51)Int.Cl.G01R 19/145(2006.01)(54)实用新型名称一种绝缘试电笔(57)摘要本实用新型公开了一种绝缘试电笔，涉及电性测试用具，其包括笔杆和手柄，所述手柄上设置有透明窗，所述透明窗的侧壁上设置有折射凸起。

本实用新型具有能够使得氖泡产生的灯光射入工作人员眼睛的概率大大增加，增强工作人员对氖泡产生的灯光的观察效果，以及保证工作人员对电线电性正确的判断的优点。

权利要求书1页 说明书3页 附图4页CN 210015158 U 2020.02.04C N 210015158U权　利　要　求　书1/1页CN 210015158 U1.一种绝缘试电笔，包括笔杆（1）和手柄（2），所述手柄（2）上设置有透明窗（3），其特征在于，所述透明窗（3）的侧壁上设置有折射凸起（31）。

2.根据权利要求1所述的一种绝缘试电笔，其特征在于，所述透明窗（3）绕笔杆（1）轴向环绕设置在手柄（2）的中部。

3.根据权利要求1所述的一种绝缘试电笔，其特征在于，所述手柄（2）在透明窗（3）靠近笔杆（1）笔头的一侧包覆有第一防护胶层（4）。

4.根据权利要求3所述的一种绝缘试电笔，其特征在于，所述第一防护胶层（4）靠近透明窗（3）的一侧开设有按压引导槽（43）。

5.根据权利要求1所述的一种绝缘试电笔，其特征在于，所述手柄（2）在透明窗（3）远离笔头的一侧包覆有第二防护胶层（5）。

6.根据权利要求5所述的一种绝缘试电笔，其特征在于，所述第二防护胶层（5）靠近笔杆（1）笔头的一侧开设有延伸观察槽（51）。

7.根据权利要求3所述的一种绝缘试电笔，其特征在于，所述第一防护胶层（4）靠近笔杆（1）笔头的一侧向笔杆（1）笔头延伸成型有绝缘胶套（41），所述绝缘胶套（41）套设在笔杆（1）上。

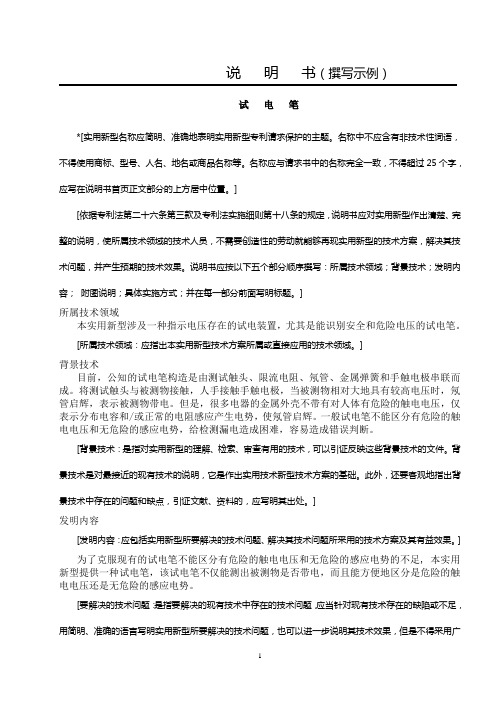

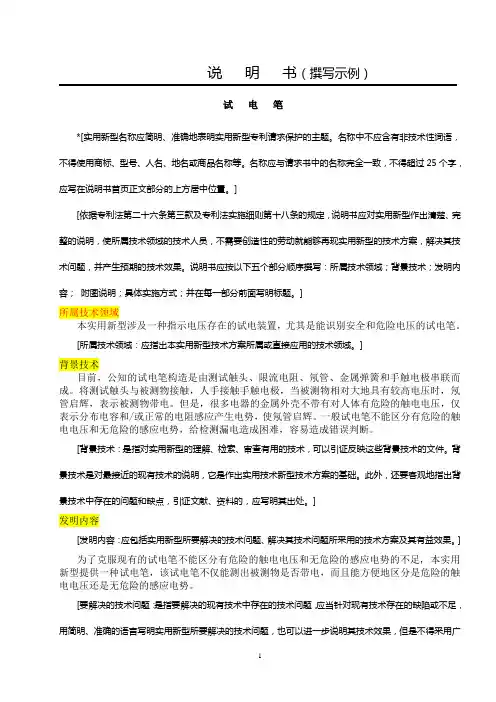

说明书（撰写示例）试电笔*[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。

名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。

名称应与请求书中的名称完全一致，不得超过25个字，应写在说明书首页正文部分的上方居中位置。

][依据专利法第二十六条第三款及专利法实施细则第十八条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。

说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容；附图说明；具体实施方式；并在每一部分前面写明标题。

]所属技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。

[所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。

]背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。

将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。

但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。

一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。

[背景技术：是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。

背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。

此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。

]发明内容[发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。

]为了克服现有的试电笔不能区分有危险的触电电压和无危险的感应电势的不足, 本实用新型提供一种试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。

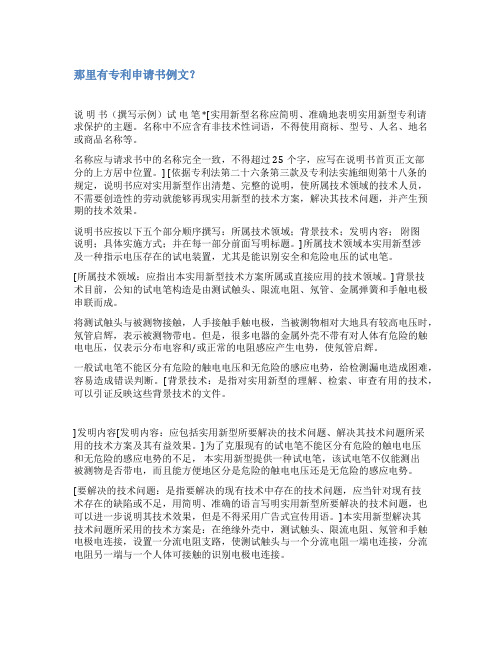

那里有专利申请书例文？说明书（撰写示例）试电笔 *[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。

名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。

名称应与请求书中的名称完全一致，不得超过25个字，应写在说明书首页正文部分的上方居中位置。

] [依据专利法第二十六条第三款及专利法实施细则第十八条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。

说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容；附图说明；具体实施方式；并在每一部分前面写明标题。

]所属技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。

[所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。

]背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。

将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。

但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。

一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。

[背景技术：是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。

]发明内容[发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。

]为了克服现有的试电笔不能区分有危险的触电电压和无危险的感应电势的不足，本实用新型提供一种试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。

[要解决的技术问题：是指要解决的现有技术中存在的技术问题，应当针对现有技术存在的缺陷或不足，用简明、准确的语言写明实用新型所要解决的技术问题，也可以进一步说明其技术效果，但是不得采用广告式宣传用语。

专利申请范本我国的专利的种类有三种：外观设计、实用新型和发明专利。

这三种专利的撰写基本相同，包括专利说明书，说明书附图，专利要求书，和专利摘要四个部分。

以下是一种试电笔实用新型的撰写示例：试电笔*[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。

名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。

名称应与请求书中的名称完全一致，不得超过25个字，应写在说明书首页正文部分的上方居中位置。

][依据专利法第二十六条第三款及专利法实施细则第十八条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。

说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容；附图说明；具体实施方式；并在每一部分前面写明标题。

]所属技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。

[所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。

]背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。

将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。

但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。

一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。

[背景技术：是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。

背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。

此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。

]发明内容[发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。

专利名称：试电笔
专利类型：实用新型专利发明人：韩亚林
申请号：CN93221921.7申请日：19930817
公开号：CN2171869Y 公开日：
19940713
专利内容由知识产权出版社提供
摘要：一种能够发声的试电笔，它是在普通试电笔的结 构基础上，在氖管与手触电极之间增设一个与二者电 连接的由CMOS集成电路组成并有一个压电陶瓷 片接入的振荡电路。

将测试触头与被测物接触，人手 接触手触电极，当被测物相对大地具有较高电压时， 试电笔氖管发光的同时压电陶瓷片发出声音，以方便 地在光亮处测出被测物的带电情况。

申请人：韩亚林
地址：361021 福建省厦门市水产学院电子91-19号
国籍：CN
更多信息请下载全文后查看。

专利名称：多功能测电笔专利类型：实用新型专利发明人：朱迅文
申请号：CN96237037.1申请日：19960610
公开号：CN2260332Y 公开日：
19970820
专利内容由知识产权出版社提供
摘要：本实用新型公开一种多功能测电笔，其测试电路包括达林顿管、限流电阻R9组成的放大测试电路，还增加一个电阻串联的分压电路和液晶显示部件，它既能通过发光二极管LED发光
和“ㄣ”感应符号显示导体是否有电、隔着绝缘层检测导体是否带电或断路、检测不带电导体通断点，又能通过液晶显示部件显示电压值，使用安全可靠，测试准确。

申请人：顺德市容奇测电器厂
地址：528303 广东省顺德市容奇大道中一号
国籍：CN
代理机构：顺德市专利事务所
代理人：薛家驹
更多信息请下载全文后查看。

说明书（撰写示例）试电笔*[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。

名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。

名称应与请求书中的名称完全一致，不得超过25个字，应写在说明书首页正文部分的上方居中位置。

][依据专利法第二十六条第三款及专利法实施细则第十八条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。

说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容；附图说明；具体实施方式；并在每一部分前面写明标题。

]所属技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。

[所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。

]背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。

将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。

但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。

一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。

[背景技术：是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。

背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。

此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。

]发明内容[发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。

]为了克服现有的试电笔不能区分有危险的触电电压和无危险的感应电势的不足, 本实用新型提供一种试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。
