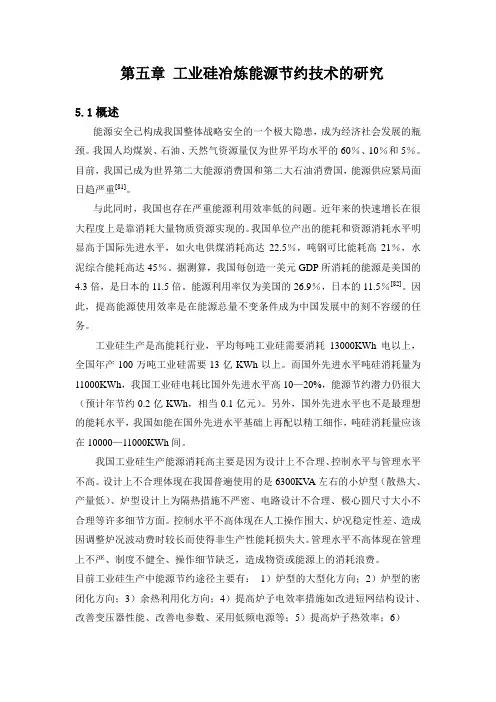

第五章工业硅冶炼能源节约技术的研究5.1概述能源安全已构成我国整体战略安全的一个极大隐患，成为经济社会发展的瓶颈。
我国人均煤炭、石油、天然气资源量仅为世界平均水平的60％、10％和5％。
目前，我国已成为世界第二大能源消费国和第二大石油消费国，能源供应紧局面日趋严重[81]。
与此同时，我国也存在严重能源利用效率低的问题。
近年来的快速增长在很大程度上是靠消耗大量物质资源实现的。
我国单位产出的能耗和资源消耗水平明显高于国际先进水平，如火电供煤消耗高达22.5％，吨钢可比能耗高21％，水泥综合能耗高达45％。
据测算，我国每创造一美元GDP所消耗的能源是美国的4.3倍，是日本的11.5倍。
能源利用率仅为美国的26.9％，日本的11.5％[82]。
因此，提高能源使用效率是在能源总量不变条件成为中国发展中的刻不容缓的任务。
工业硅生产是高能耗行业，平均每吨工业硅需要消耗13000KWh电以上，全国年产100万吨工业硅需要13亿KWh以上。
而国外先进水平吨硅消耗量为11000KWh，我国工业硅电耗比国外先进水平高10—20%，能源节约潜力仍很大（预计年节约0.2亿KWh，相当0.1亿元）。
另外，国外先进水平也不是最理想的能耗水平，我国如能在国外先进水平基础上再配以精工细作，吨硅消耗量应该在10000—11000KWh间。
我国工业硅生产能源消耗高主要是因为设计上不合理、控制水平与管理水平不高。
设计上不合理体现在我国普遍使用的是6300KV A左右的小炉型（散热大、产量低）、炉型设计上为隔热措施不严密、电路设计不合理、极心圆尺寸大小不合理等许多细节方面。
控制水平不高体现在人工操作围大、炉况稳定性差、造成因调整炉况波动费时较长而使得非生产性能耗损失大。
管理水平不高体现在管理上不严、制度不健全、操作细节缺乏，造成物资或能源上的消耗浪费。
目前工业硅生产中能源节约途径主要有：1）炉型的大型化方向；2）炉型的密闭化方向；3）余热利用化方向；4）提高炉子电效率措施如改进短网结构设计、改善变压器性能、改善电参数、采用低频电源等；5）提高炉子热效率；6）改变炉反应机制；7）改变原料性能方向；8）采用自动控制方向；9）管理制度建设方向。
工业硅生产实用技术手册

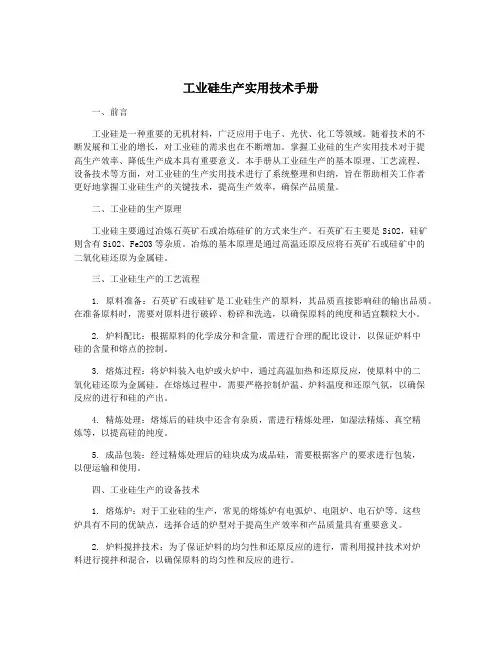

工业硅生产实用技术手册一、前言工业硅是一种重要的无机材料，广泛应用于电子、光伏、化工等领域。
随着技术的不断发展和工业的增长，对工业硅的需求也在不断增加。
掌握工业硅的生产实用技术对于提高生产效率、降低生产成本具有重要意义。
本手册从工业硅生产的基本原理、工艺流程、设备技术等方面，对工业硅的生产实用技术进行了系统整理和归纳，旨在帮助相关工作者更好地掌握工业硅生产的关键技术，提高生产效率，确保产品质量。
二、工业硅的生产原理工业硅主要通过冶炼石英矿石或冶炼硅矿的方式来生产。
石英矿石主要是SiO2，硅矿则含有SiO2、Fe2O3等杂质。
冶炼的基本原理是通过高温还原反应将石英矿石或硅矿中的二氧化硅还原为金属硅。
三、工业硅生产的工艺流程1. 原料准备：石英矿石或硅矿是工业硅生产的原料，其品质直接影响硅的输出品质。
在准备原料时，需要对原料进行破碎、粉碎和洗选，以确保原料的纯度和适宜颗粒大小。
2. 炉料配比：根据原料的化学成分和含量，需进行合理的配比设计，以保证炉料中硅的含量和熔点的控制。
3. 熔炼过程：将炉料装入电炉或火炉中，通过高温加热和还原反应，使原料中的二氧化硅还原为金属硅。
在熔炼过程中，需要严格控制炉温、炉料温度和还原气氛，以确保反应的进行和硅的产出。
4. 精炼处理：熔炼后的硅块中还含有杂质，需进行精炼处理，如湿法精炼、真空精炼等，以提高硅的纯度。
5. 成品包装：经过精炼处理后的硅块成为成品硅，需要根据客户的要求进行包装，以便运输和使用。
四、工业硅生产的设备技术1. 熔炼炉：对于工业硅的生产，常见的熔炼炉有电弧炉、电阻炉、电石炉等。
这些炉具有不同的优缺点，选择合适的炉型对于提高生产效率和产品质量具有重要意义。
2. 炉料搅拌技术：为了保证炉料的均匀性和还原反应的进行，需利用搅拌技术对炉料进行搅拌和混合，以确保原料的均匀性和反应的进行。
3. 控温控气技术：熔炼过程需要严格的温度控制和还原气氛控制，因此需要利用先进的控温控气技术，如自动化控制系统、气氛监测系统等。
工业硅生产工艺流程图(推荐文档)
生产工艺流程图工业硅生产是在矿热炉内采用连续作业法进行冶炼的，采用全木炭Charcoal冶炼为其主要的生产工艺。
硅石木炭石油焦煤
破碎筛粉破碎
筛粉
(8～80㎜) (5～100㎜) (0～30㎜) (6～10㎜)
入库
挑渣
筛粉
合格粒度硅块
(6～200㎜)
称量包装
入库、
将原料硅石经过洗选、筛分并干燥后，根据所用还原剂的种类，分别按不同的比例配料，用计算机程序控制各料比例，分别从料仓汇集到一条皮带上，通过送料过程进行混匀，进入电炉内；自动化程度高和规模化的加料过程是连续进行的。
在电极上通往电流，加热颅内的物料，达到1800摄氏度以上的高温，硅在颅内被还原出来，并呈液态，通过出硅口放出并铸成硅锭，经过破碎、包装成工业硅粉销售。
工业硅电炉生产和管理说课材料

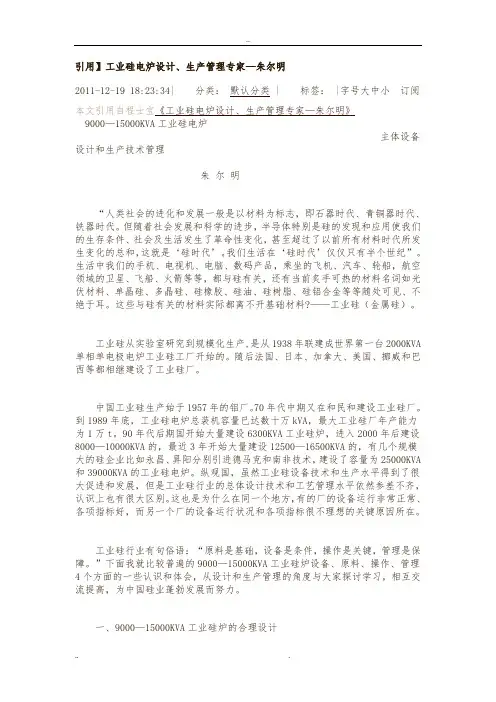

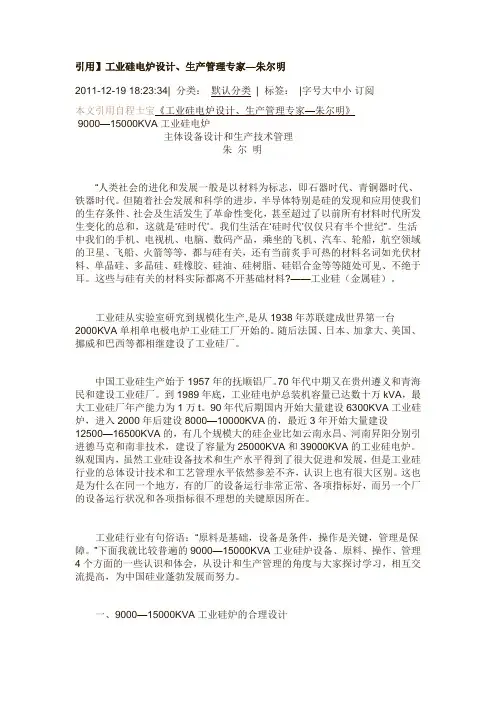

工业硅电炉生产和管理引用】工业硅电炉设计、生产管理专家—朱尔明2011-12-19 18:23:34| 分类：默认分类 | 标签： |字号大中小订阅本文引用自程士宝《工业硅电炉设计、生产管理专家—朱尔明》9000—15000KVA工业硅电炉主体设备设计和生产技术管理朱尔明“人类社会的进化和发展一般是以材料为标志，即石器时代、青铜器时代、铁器时代。
但随着社会发展和科学的进步，半导体特别是硅的发现和应用使我们的生存条件、社会及生活发生了革命性变化，甚至超过了以前所有材料时代所发生变化的总和，这就是‘硅时代’。
我们生活在‘硅时代’仅仅只有半个世纪”。
生活中我们的手机、电视机、电脑、数码产品，乘坐的飞机、汽车、轮船，航空领域的卫星、飞船、火箭等等，都与硅有关，还有当前炙手可热的材料名词如光伏材料、单晶硅、多晶硅、硅橡胶、硅油、硅树脂、硅铝合金等等随处可见、不绝于耳。
这些与硅有关的材料实际都离不开基础材料?——工业硅（金属硅）。
工业硅从实验室研究到规模化生产,是从1938年苏联建成世界第一台2000KVA单相单电极电炉工业硅工厂开始的。
随后法国、日本、加拿大、美国、挪威和巴西等都相继建设了工业硅厂。
中国工业硅生产始于1957年的抚顺铝厂。
70年代中期又在贵州遵义和青海民和建设工业硅厂。
到1989年底，工业硅电炉总装机容量已达数十万kVA，最大工业硅厂年产能力为1万t。
90年代后期国内开始大量建设6300KVA工业硅炉，进入2000年后建设8000—10000KVA的，最近3年开始大量建设12500—16500KVA的，有几个规模大的硅企业比如云南永昌、河南昇阳分别引进德马克和南非技术，建设了容量为25000KVA和39000KVA的工业硅电炉。
纵观国内，虽然工业硅设备技术和生产水平得到了很大促进和发展，但是工业硅行业的总体设计技术和工艺管理水平依然参差不齐，认识上也有很大区别。
这也是为什么在同一个地方，有的厂的设备运行非常正常、各项指标好，而另一个厂的设备运行状况和各项指标很不理想的关键原因所在。
(完整word版)硅的提纯工艺

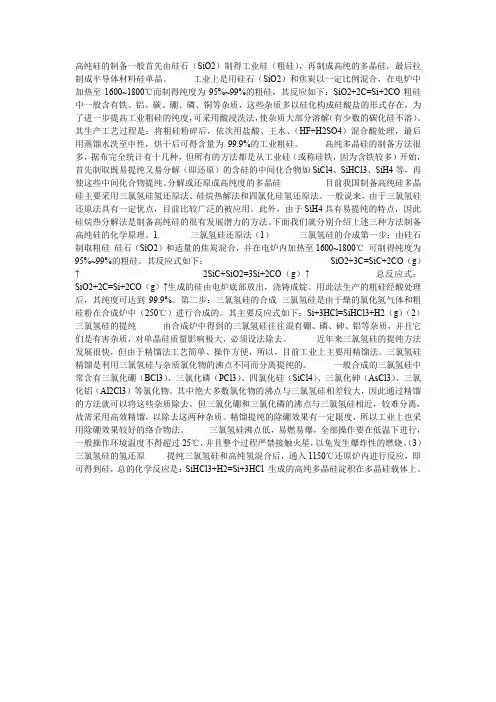

高纯硅的制备一般首先由硅石（SiO2）制得工业硅（粗硅），再制成高纯的多晶硅，最后拉制成半导体材料硅单晶。
工业上是用硅石（SiO2）和焦炭以一定比例混合，在电炉中加热至1600~1800℃而制得纯度为95%~99%的粗硅，其反应如下：SiO2+2C=Si+2CO粗硅中一般含有铁、铝、碳、硼、磷、铜等杂质，这些杂质多以硅化构成硅酸盐的形式存在，为了进一步提高工业粗硅的纯度，可采用酸浸洗法，使杂质大部分溶解（有少数的碳化硅不溶）。
其生产工艺过程是：将粗硅粉碎后，依次用盐酸、王水、（HF+H2SO4）混合酸处理，最后用蒸馏水洗至中性，烘干后可得含量为99.9%的工业粗硅。
高纯多晶硅的制备方法很多，据布完全统计有十几种，但所有的方法都是从工业硅（或称硅铁，因为含铁较多）开始，首先制取既易提纯又易分解（即还原）的含硅的中间化合物如SiCl4、SiHCl3、SiH4等，再使这些中间化合物提纯、分解或还原成高纯度的多晶硅目前我国制备高纯硅多晶硅主要采用三氯氢硅氢还原法、硅烷热解法和四氯化硅氢还原法。
一般说来，由于三氯氢硅还原法具有一定优点，目前比较广泛的被应用。
此外，由于SiH4具有易提纯的特点，因此硅烷热分解法是制备高纯硅的很有发展潜力的方法。
下面我们就分别介绍上述三种方法制备高纯硅的化学原理。
1. 三氯氢硅还原法（1）三氯氢硅的合成第一步：由硅石制取粗硅硅石（SiO2）和适量的焦炭混合，并在电炉内加热至1600~1800℃可制得纯度为95%~99%的粗硅。
其反应式如下：SiO2+3C=SiC+2CO（g）↑2SiC+SiO2=3Si+2CO（g）↑总反应式：SiO2+2C=Si+2CO（g）↑生成的硅由电炉底部放出，浇铸成锭。
用此法生产的粗硅经酸处理后，其纯度可达到99.9%。
第二步：三氯氢硅的合成三氯氢硅是由干燥的氯化氢气体和粗硅粉在合成炉中（250℃）进行合成的。
其主要反应式如下：Si+3HCl=SiHCl3+H2（g）（2）三氯氢硅的提纯由合成炉中得到的三氯氢硅往往混有硼、磷、砷、铝等杂质，并且它们是有害杂质，对单晶硅质量影响极大，必须设法除去。
(生产管理知识)我国的工业硅(金属硅)生产和对外贸易及硅业的发展
矮烟罩电炉，增设了余热锅炉，并引进了氧化硅微粉增密设备。20 世纪末以来，我国新建的 6300kVA、7500kVA、8000kVA、9000kVA、10000kVA、25000kVA 等容量的工业硅炉，大都配有 袋式除尘的烟气净化设备，有的从国外引进，有的采用本国技术。 (6)对外技术合作与输出 我国的工业硅生产，是上世纪 50 年代，在当时的苏联帮助下开始的。从上世纪 70 年代，我 国开始对外技术输出，在 70 年代中后期，我国援助罗马尼亚，在该国先后建成投产 2 台 6300kVA 工业硅炉。20 世纪末以来，我国在菲律宾和哈萨克斯坦等又援助建设了 10000kVA 及以上容量的工业硅炉。近年来法国、俄罗斯、澳大利亚、美国等国的工业硅专家都到我国 工业硅行业作过技术考察和交流。广泛的技术交流与合作，有助于我国工业硅生产的持续健 康发展。 2.我国的工业硅贸易 2.1 出口量迅速增长 我国的工业硅从 1980 年开始出口，当年只出口到日本 183t。1980 年以后，我国的工业硅出 口量迅速增长，到 80 年代末年出口量达到 10 万 t 以上。其中对日本的出口量已超过 7 万 t。 90 年代末，我国的工业硅出口量已达到 20 万 t。2004 年我国的工业硅出口量达到 54.51 万 t。2005 年出口量为 53.61 万 t。2006 年达到 61.35 万 t，比 2005 年增长 14.5%，2007 年进 一步增长到 69.85 万 t，比 2006 年增长了 13.8%。2007 年与 2001 年相比，增长了 1.16 倍。 图 1 示出 2001～2007 年我国工业硅出口量的变化趋势。 进入 21 世纪以来，我国的工业硅一直出口到近 60 个国家和地区。2007 年我国出口工业硅万 t 以上的国家和地区就有 14 个，它们分别是：日本(22.48 万 t)、香港特区(9.28 万 t)。韩 国(6.04 万 t)、英国(3.86 万 t)、泰国(3.74 万 t)、印度(3.44 万 t)、加拿大(3.11 万 t)、 荷兰(3.11 万 t)、德国(2.28 万 t)、挪威(1.72 万 t)、俄罗斯(1.52 万 t)、澳大利亚(1.37 万 t)、墨西哥(1.31 万 t)、台湾省(1.13 万 t)。图 2 示出 2007 年中国工业硅出口到世界各 个国家和地区的分布情况。 表 1 列出 2001～2007 年我国工业硅出口量、平均离岸价和出口的国家和地区数。 表 12001～2007 年我国工业硅出口量、平均离岸价和出口的国家和地区数年份 出口 出口量(万 t)32.2433.7447.9054.5153.6161.3569.85 平均价(美元/t) 出口的国家(地区)数 955 2.2 产品品种增多 90 年代中期以来，随着我国工业硅精炼方法的不断改进和提高，我国工业硅出口产品品种也 在不断增多。90 年代中期以前，我国出口的工业硅主要是冶金用硅这一个品种，现在已能大 量出口用于有机硅和半导体材料以及电子行业等多方面需要的多个品种的化学用硅。上世纪 90 年代中期，巴西对日本工业硅年出口量在 4 万 t 左右，是我国在日本市场上的主要竞争者。 近几年，巴西对日本工业硅的年出口量，已不足于 1 万 t。这主要是我国对日本出口化学用 硅迅速增加的结果。 2.3 出口价格和效益亟待提高 上世纪 90 年代初以来，欧盟和美国一直对我国的工业硅征收高额反倾销税。这不仅使我国 的工业硅进入欧盟和美国市场严重受限，还为日本压低我国工业硅的进口价格创造了条件。 出口的工业硅一直低于国际市场正常价，特别是对日本出口的工业硅，每吨都比日本市场正 常价低 150 美元～300 美元或更多。进入 21 世纪以来，我国出口工业硅的售价有所提高，但 仍比国际市场正常价低。表 2 列出 2001 年以来美国、日本、欧盟的现货进口价和我国出口 工业硅的平均离岸价。
工业硅电炉生产和管理
引用】工业硅电炉设计、生产管理专家—朱尔明2011-12-19 18:23:34| 分类：默认分类 | 标签： |字号大中小订阅本文引用自程士宝《工业硅电炉设计、生产管理专家—朱尔明》9000—15000KVA工业硅电炉主体设备设计和生产技术管理朱尔明“人类社会的进化和发展一般是以材料为标志，即石器时代、青铜器时代、铁器时代。
但随着社会发展和科学的进步，半导体特别是硅的发现和应用使我们的生存条件、社会及生活发生了革命性变化，甚至超过了以前所有材料时代所发生变化的总和，这就是‘硅时代’。
我们生活在‘硅时代’仅仅只有半个世纪”。
生活中我们的手机、电视机、电脑、数码产品，乘坐的飞机、汽车、轮船，航空领域的卫星、飞船、火箭等等，都与硅有关，还有当前炙手可热的材料名词如光伏材料、单晶硅、多晶硅、硅橡胶、硅油、硅树脂、硅铝合金等等随处可见、不绝于耳。
这些与硅有关的材料实际都离不开基础材料?——工业硅（金属硅）。
工业硅从实验室研究到规模化生产,是从1938年联建成世界第一台2000KVA 单相单电极电炉工业硅工厂开始的。
随后法国、日本、加拿大、美国、挪威和巴西等都相继建设了工业硅厂。
中国工业硅生产始于1957年的铝厂。
70年代中期又在和民和建设工业硅厂。
到1989年底，工业硅电炉总装机容量已达数十万kVA，最大工业硅厂年产能力为1万t。
90年代后期国开始大量建设6300KVA工业硅炉，进入2000年后建设8000—10000KVA的，最近3年开始大量建设12500—16500KVA的，有几个规模大的硅企业比如永昌、昇阳分别引进德马克和南非技术，建设了容量为25000KVA 和39000KVA的工业硅电炉。
纵观国，虽然工业硅设备技术和生产水平得到了很大促进和发展，但是工业硅行业的总体设计技术和工艺管理水平依然参差不齐，认识上也有很大区别。
这也是为什么在同一个地方，有的厂的设备运行非常正常、各项指标好，而另一个厂的设备运行状况和各项指标很不理想的关键原因所在。
工业硅电炉生产和管理
引用】工业硅电炉设计、生产管理专家—朱尔明2011-12-19 18:23:34| 分类：默认分类| 标签：|字号大中小订阅本文引用自程士宝《工业硅电炉设计、生产管理专家—朱尔明》9000—15000KVA工业硅电炉主体设备设计和生产技术管理朱尔明“人类社会的进化和发展一般是以材料为标志，即石器时代、青铜器时代、铁器时代。
但随着社会发展和科学的进步，半导体特别是硅的发现和应用使我们的生存条件、社会及生活发生了革命性变化，甚至超过了以前所有材料时代所发生变化的总和，这就是‘硅时代’。
我们生活在‘硅时代’仅仅只有半个世纪”。
生活中我们的手机、电视机、电脑、数码产品，乘坐的飞机、汽车、轮船，航空领域的卫星、飞船、火箭等等，都与硅有关，还有当前炙手可热的材料名词如光伏材料、单晶硅、多晶硅、硅橡胶、硅油、硅树脂、硅铝合金等等随处可见、不绝于耳。
这些与硅有关的材料实际都离不开基础材料?——工业硅（金属硅）。
工业硅从实验室研究到规模化生产,是从1938年苏联建成世界第一台2000KVA单相单电极电炉工业硅工厂开始的。
随后法国、日本、加拿大、美国、挪威和巴西等都相继建设了工业硅厂。
中国工业硅生产始于1957年的抚顺铝厂。
70年代中期又在贵州遵义和青海民和建设工业硅厂。
到1989年底，工业硅电炉总装机容量已达数十万kVA，最大工业硅厂年产能力为1万t。
90年代后期国内开始大量建设6300KVA工业硅炉，进入2000年后建设8000—10000KVA的，最近3年开始大量建设12500—16500KVA的，有几个规模大的硅企业比如云南永昌、河南昇阳分别引进德马克和南非技术，建设了容量为25000KVA和39000KVA的工业硅电炉。
纵观国内，虽然工业硅设备技术和生产水平得到了很大促进和发展，但是工业硅行业的总体设计技术和工艺管理水平依然参差不齐，认识上也有很大区别。
这也是为什么在同一个地方，有的厂的设备运行非常正常、各项指标好，而另一个厂的设备运行状况和各项指标很不理想的关键原因所在。
一种用于工业硅生产的高效冶炼电炉结构
专利名称：一种用于工业硅生产的高效冶炼电炉结构专利类型：实用新型专利
发明人：吴桂生,杨崇国,龚平均,尹逵,龚颖,尹青,吴炫霆申请号：CN202121788195.2
申请日：20210803
公开号：CN215725056U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型涉及工业硅生产技术领域，公开了一种用于工业硅生产的高效冶炼电炉结构，包括电炉主体，所述电炉主体的上表面嵌入且铰接有密封盖，且电炉主体的前表面安装有控制盒，所述电炉主体的左侧表面下端位置处贯穿且固定连接有出料口，所述电炉主体的内部设置有调匀组件，所述出料口的上表面设置有除尘组件，本实用新型通过设置有调匀组件，开启调匀组件中的电机带动第一转动杆转动，第一皮带和第二皮带会带动两个第二转动杆转动，转动叶会对物料进行搅拌混匀，让物料与热气充分接触，从而提高冶炼效率，开启除尘组件中的第一风扇和第二风扇将下料过程中的粉尘抽到第一安装盒并被除尘袋吸住，避免粉尘飘散到空气中对工作人员身体健康产生影响。
申请人：陇川县晶准硅业有限责任公司
地址：678700 云南省德宏傣族景颇族自治州陇川县户撒乡腊撒村委会大海岛村
国籍：CN
代理机构：昆明科阳知识产权代理事务所
代理人：孙山明
更多信息请下载全文后查看。
半封闭式工业硅矿热炉主要技术方案

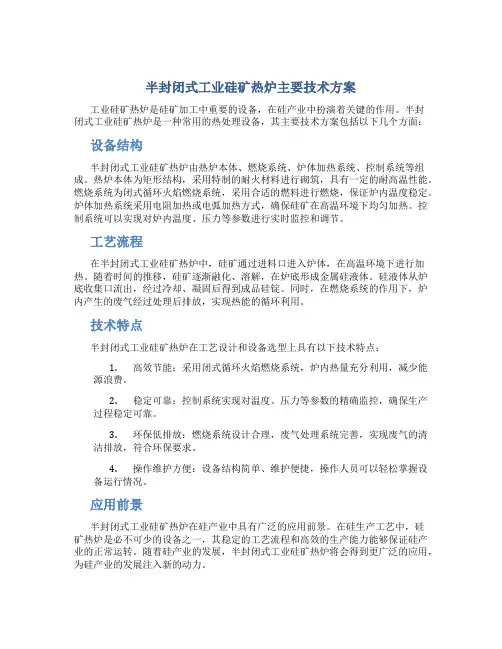

半封闭式工业硅矿热炉主要技术方案工业硅矿热炉是硅矿加工中重要的设备，在硅产业中扮演着关键的作用。
