《单片机原理及接口技术》(第2版)人民邮电出版社第7章 AT89S51单片机的串行口思考题及习题71.帧格式为1个起始位,8个数据位和1个停止位的异步串行通信方式是方式。
答:方式1。
2.在串行通信中,收发双方对波特率的设定应该是的。
答:相等的。
3.下列选项中,是正确的。
A.串行口通信的第9数据位的功能可由用户定义。
对B.发送数据的第9数据位的内容是在SCON寄存器的TB8位中预先准备好的。
对C.串行通信帧发送时,指令把TB8位的状态送入发送SBUF中。
错D.串行通信接收到的第9位数据送SCON寄存器的RB8中保存。
对E.串行口方式1的波特率是可变的,通过定时器/计数器T1的溢出率设定。
对4.通过串行口发送或接收数据时,在程序中应使用。
A.MOVC指令B.MOVX指令 C.MOV指令 D.XCHD指令答:C5.串行口工作方式1的波特率是。
A.固定的,为f osc/32 B.固定的,为f osc/16C.可变的,通过定时器/计数器T1的溢出率设定D.固定的,为f osc/64答:C6.在异步串行通信中,接收方是如何知道发送方开始发送数据的?答:当接收方检测到RXD端从1到0的跳变时就启动检测器,接收的值是3次连续采样,取其中2次相同的值,以确认是否是真正的起始位的开始,这样能较好地消除干扰引起的影响,以保证可靠无误的开始接受数据。
7.AT89S51单片机的串行口有几种工作方式?有几种帧格式?各种工作方式的波特率如何确定?答:串行口有4种工作方式:方式0、方式1、方式2、方式3;有3种帧格式,方式2和3具有相同的帧格式;方式0的发送和接收都以fosc/12为固定波特率,方式1的波特率=2SMOD /32×定时器T1的溢出率方式2的波特率=2SMOD /64×fosc方式3的波特率=2SMOD /32×定时器T1的溢出率8.假定串行口串行发送的字符格式为1个起始位、8个数据位、1个奇校验位、1个停止位,请画出传送字符“B ”的帧格式。
单片机原理及应用(C语言版)第7章MCS-51单片机串行口主编:周国运中国水利水电出版社本章要点本章主要讲述MCS-51单片机串行口的结构、工作原理以及应用。
主要内容包括串行通信基本知识、MCS-51单片机串行口结构、串行口工作方式以及单片机与PC机通信的接口电路。
7.1 串行通信基本知识主要内容7.1.1 数据通信7.1.2 异步通信和同步通信7.1.3 波特率7.1.4 通信方向7.1.5 串行通信接口种类7.1.1 数据通信计算机与外界的信息交换称为通信。
基本的通信方法有并行通信和串行通信两种。
1.并行通信单位信息(通常指一个字节)的各位数据同时传送的通信方法称为并行通信。
优点:传送速度快;缺点:数据有多少位,就需要多少根传送线。
适合近距离通信7.1.1 数据通信2.串行通信单位信息的各位数据被分时一位一位依次顺序传送的通信方式称为串行通信。
优点:只需一对传输线,大大降低了传送成本,特别适用于远距离通信;缺点:传送速度较低。
适合远距离通信1.异步通信异步通信中,传送的数据可以是一个字符代码或一个字节数据,数据以帧的形式一帧一帧传送。
7.1.2异步通信和同步通信图7-3 异步通信的一帧数据格式1、异步通信起始位(0):信号只占用一位,用来通知接收设备一个待接收的字符开始到达。
线路上在不传送字符时应保持为1。
接收端不断检测线路的状态,若连续为1以后又测到一个0,就知道发来一个新字符,应马上准备接收。
数据位:紧接着起始位后面,它可以是5位(D0--D4)、6位、7位或8位(D0--D7)。
1、异步通信奇偶校验:只占一位,但也可以规定不使用奇偶校验位,这一位就可省去。
也可用这一位(1/0)来确定这一帧中的字符所代表信息的性质(地址/数据等)。
停止位:用来表征字符的结束,它一定是高电位(逻辑1)。
停止位可以是1位、1.5位或2位。
接收端收到停止位后,知道上一字符已传送完毕,同时,也为接收下一个字符做好准备--只要再接收到0,就是新的字符的起始位。
单片机原理与应用设计第一章单片机概述在一块半导体硅片上集成了中央处理单元(CPU)、存储器(RAM/ROM)、和各种I/O接口的集成电路芯片由于其具有一台微型计算机的属性,因而被称为单片微型计算机,简称单片机。
单片机主要应用于测试和控制领域。
单片机的发展历史分为四个阶段。
1974—1976年是单片机初级阶段,1976—1978年是低性能单片机阶段,1978—1983年是高性能单片机阶段,期间各公司的8位单片机迅速发展。
1983至现在是8位单片机巩固发展及16位、32位单片机推出阶段。
单片机的发展趋势将向大容量、高性能、外围电路内装化等方面发展。
单片机的发展非常迅速,其中MCS-51系列单片机应用非常广泛,而在众多的MCS-51单片机及其各种增强型、扩展型的兼容机中,AT89C5x系列,尤其是AT89C51单片机成为8位单片机的主流芯片之一。
第二章89C51单片机的硬件结构89C51单片机的功能部件组成如下:8位微处理器,128B数据存储器片外最多可外扩64KB,4KB程序存储器,中断系统包括5个中断源,片内2个16位定时器计数器且具有4种工作方式。
1个全双工串行口,具有四种工作方式。
4个8位并行I/O口及特殊功能寄存器。
89C51单片机的引脚分为电源及时钟引脚、控制引脚及I/O口。
电源为5V 供电,P0口为8位漏极开路双向I/O口,字节地址80H,位地址80H—87H。
可作为地址/数据复用口,用作与外部存储器的连接,输出低8位地址和输出/输入8位数据,也可作为通用I/O口,需外接上拉电阻。
P1、P2、P3为8位准双向I/O 口,具有内部上拉,字节地址分别为90H,A0H,B0H。
其中P0、P2口可作为系统的地址总线和数据总线口,P2口作为地址输出线使用时可输出外部存储器的的高8位地址,与P0口输出的低8位地址一起构成16位地址线。
P1是供用户使用的普通I/O口,P3口是双向功能端口,第二功能很重要。

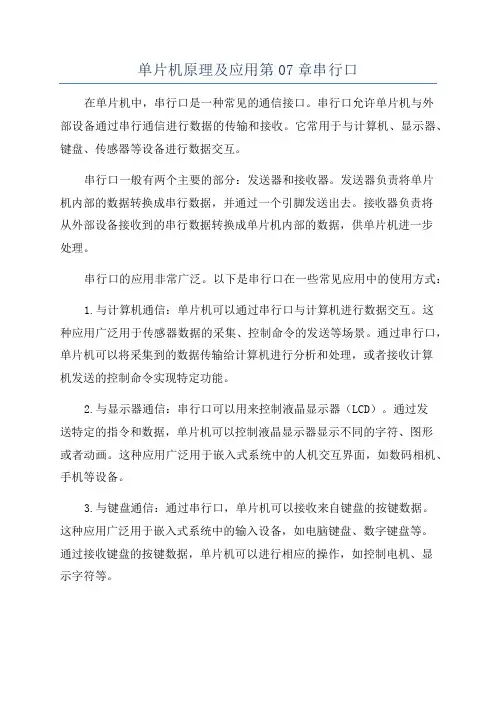

单片机原理及应用第07章串行口在单片机中,串行口是一种常见的通信接口。
串行口允许单片机与外部设备通过串行通信进行数据的传输和接收。
它常用于与计算机、显示器、键盘、传感器等设备进行数据交互。
串行口一般有两个主要的部分:发送器和接收器。
发送器负责将单片机内部的数据转换成串行数据,并通过一个引脚发送出去。
接收器负责将从外部设备接收到的串行数据转换成单片机内部的数据,供单片机进一步处理。
串行口的应用非常广泛。
以下是串行口在一些常见应用中的使用方式:1.与计算机通信:单片机可以通过串行口与计算机进行数据交互。
这种应用广泛用于传感器数据的采集、控制命令的发送等场景。
通过串行口,单片机可以将采集到的数据传输给计算机进行分析和处理,或者接收计算机发送的控制命令实现特定功能。
2.与显示器通信:串行口可以用来控制液晶显示器(LCD)。
通过发送特定的指令和数据,单片机可以控制液晶显示器显示不同的字符、图形或者动画。
这种应用广泛用于嵌入式系统中的人机交互界面,如数码相机、手机等设备。
3.与键盘通信:通过串行口,单片机可以接收来自键盘的按键数据。
这种应用广泛用于嵌入式系统中的输入设备,如电脑键盘、数字键盘等。
通过接收键盘的按键数据,单片机可以进行相应的操作,如控制电机、显示字符等。
4.与传感器通信:单片机可以通过串行口与各种传感器进行通信。
传感器可以是温度传感器、湿度传感器、光敏传感器等。
通过串行口,单片机可以获取传感器采集到的数据,并进行相应的处理和控制。
总之,串口是一种非常常见并且实用的通信接口,在单片机中得到了广泛应用。
它不仅可以实现单片机与外部设备之间数据的传输和接收,还可以用于控制和监测各种设备。
通过串口的使用,单片机可以更加灵活和方便地与外部设备进行通信,从而实现更多样化、智能化的应用。
