发电机转子交流阻抗试验方法一、发电机转子交流阻抗试验的目的如果转子绕组出现匝间短路，则转子绕组有效匝数就会减小，其交流阻抗就会减小，损耗会有所增大，因此，通过测量转子绕组交流阻抗和功率损耗，与历次试验数据相比，就可以有效地判断转子绕组是否有匝间短路。

二、试验方法及注意事项1. 试验方法向转子绕组施加交流电压，读取电压、电流及功率损耗值。

施加电压的大小通过调压器调节。

2. 试验用仪器(1)转子交流阻抗测试仪、调压器。

(2)在现场没有转子交流阻抗测试仪时，可使用调压器、标准CT、交流电压表、交流电流表、有功功率表。

3. 用交流阻抗测试仪测量发电机转子交流阻抗测试仪为新型的测试仪器，装置内部自动计算电流、电压、功率、阻抗及曲线等相关数据，试验时只需调压即可，仪器会自动读取数据，并带过流过压保护报警功能。

4. 无功补偿装置的作用无功补偿装置是通过感性电流和容性电流之间的关系，可补偿试验电流30A到100A，对于大型发电机组，本试验使用的调压器如果有条件并接无功补偿装置，则调压器容量可以大大减小，可使用6KVA、250V的调压器。

如果没有无功补偿箱，调压器容量将达到10KVA，比较笨重。

5. 注意事项(1) 阻抗和功率损耗值自行规定。

在相同试验条件下与历年数值比较，不应有显著变化。

(2) 隐极式转子在膛外或膛内以及不同转速下测量。

(3)每次试验应在相同条件、相同电压下进行，试验电压峰值不超过额定励磁电压。

(4)转子到现场后，未穿入发电机前，应做膛外转子交流阻抗试验，穿入发电机后，可做膛内测试。

此项目属于单体试验，应由安装单位进行。

(5)机组整套启动前，提前准备试验仪器及接线。

测试工作负责单位由调试单位和安装单位协商进行。

(6)在机组升速过程中，选取不同的转速点测试，直到机组定速3000转。

(7)机组超速试验后，应再次进行本试验。

(8)试验时，应注意与励磁回路断开。

以避免对励磁回路造成损害；受励磁设备的影响，不能加压。

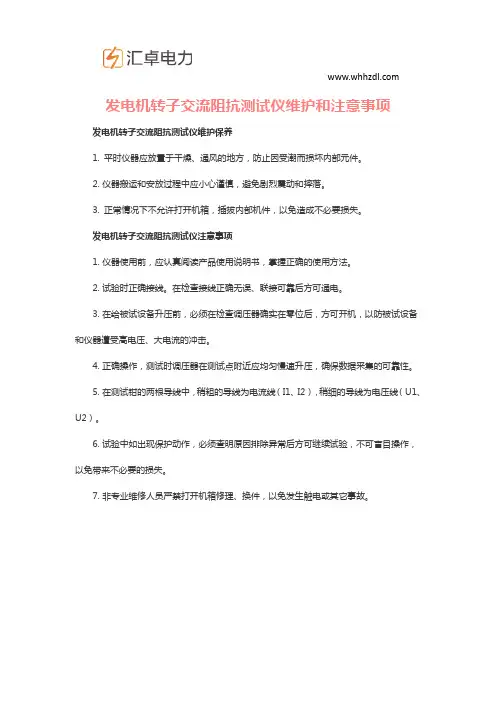

发电机转子交流阻抗测试仪维护和注意事项发电机转子交流阻抗测试仪维护保养
1. 平时仪器应放置于干燥、通风的地方，防止因受潮而损坏内部元件。

2. 仪器搬运和安放过程中应小心谨慎，避免剧烈震动和摔落。

3. 正常情况下不允许打开机箱，插拔内部机件，以免造成不必要损失。

发电机转子交流阻抗测试仪注意事项
1. 仪器使用前，应认真阅读产品使用说明书，掌握正确的使用方法。

2. 试验时正确接线。

在检查接线正确无误、联接可靠后方可通电。

3. 在给被试设备升压前，必须在检查调压器确实在零位后，方可开机，以防被试设备和仪器遭受高电压、大电流的冲击。

4. 正确操作，测试时调压器在测试点附近应均匀慢速升压，确保数据采集的可靠性。

5. 在测试钳的两根导线中，稍粗的导线为电流线（I1、I2），稍细的导线为电压线（U1、U2）。

6. 试验中如出现保护动作，必须查明原因排除异常后方可继续试验，不可盲目操作，以免带来不必要的损失。

7. 非专业维修人员严禁打开机箱修理、换件，以免发生触电或其它事故。

发电机转子交流阻抗测试仪校准规范1范围本规范适用于频率(45～75)Hz、交流电压（0.01～600）V、交流电流（0.01～120）A、功率（0.01～72）kW、交流阻抗（0.001～1000）Ω范围内的发电机转子交流阻抗测试仪（以下简称测试仪）的校准。

本规范不适用于直流电阻测试仪的校准。

2引用文件本规范引用以下文件：JJG124-2005电压表、电流表、功率表及电阻表检定规程JJF1491-2014数字式交流电参数测量仪校准规范JJF1587-2016数字多用表校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。

3术语和计量单位3.1术语3.1.1发电机转子generator rotor发电机转子是由铁芯（或磁极、磁轭）绕组、互环、中心环、滑环、风扇及转轴等部件组成。

转子的功能是产生磁场。

3.1.2交流阻抗AC impedance在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。

阻抗常用Z表示，是一个复数，实部为电阻，虚部为电抗，其中电容在电路中对交流电所起的阻碍作用称为容抗,电感在电路中对交流电所起的阻碍作用称为感抗，电容和电感在电路中对交流电引起的阻碍作用总称为电抗。

3.2计量单位阻抗的国际单位为欧姆（Ω，简称欧），常用的单位还有毫欧（mΩ）、微欧（μΩ）、千欧（kΩ）等。

4概述4.1用途测试仪主要是用于测量和分析发电机转子绕组匝间及调相机转子绕组交流阻抗的综合测量仪器（通过阻抗变化，分析绕组匝间是否短路），通过专门设计的测量电路可实现各种同步发电机转子静态、动态交流阻抗同步测量交流电压、交流电流、有功功率、频率等参数的自动测量。

4.2工作原理实际测量中交流阻抗幅值指某一频率下的电压有效值与电流有效值之比，交流阻抗测量的基本原理如图1所示。

通过调压器调节输出电压施加到发电机转子两端，由欧姆定律可知，交流电压与交流电流的比值即为被测交流阻抗幅值。

发电机转子交流阻抗测试仪的极平衡试验方法
发电机转子交流阻抗测试仪测量转子绕组转子两极间的电压分布情况，可以作为判断转子匝间绝缘情况的原始数据。

(1) 隐极式转子在膛外0转速下测量;
(2) 每次试验应在相同条件相同电压下进行，试验电压峰值不超过额定励磁电压，一般选取100V。

图1-1 转子绕组极平衡试验示意图
(1) 按图接线，励磁回路断开，电压表要用最短的粗导线直接接于滑环1、2上;
(2) 用调压器TR升压至试验电压U(一般选取100V);
(3) 使用金属探针在转子励端极一(或称正极)侧护环内侧由里至外依次接触转子绕组各匝线圈的金属裸露部位中点，针尖与线圈应接触良好。

测量并记录电压U1、U2;
(4) 同理，在转子励端极二(或称负极)侧测量并记录电压U1、U2;
(5) 比较两极测得的U1、U2电压值与试验电压U的比例，判断转子两极间的电压分布情况。

(1) 膛内测量时定子绕组上有感应电压，应将定子绕组与外电路断开;
(2) 转子大轴应可靠接地;
(3) 金属探针除针尖裸露外，其余部位必须可靠绝缘;
对于转子绕组有一点接地，或对水内冷转子绕组测量时，必须用隔离变压器加压。

通用测试仪器大全之阻抗分析仪（工作原理，特性，使
用方法，与相似仪器区别）
什么是阻抗分析仪？阻抗分析仪能在阻抗范围和宽频率范围进行精确测量，它利用物体具有不同的导电作用，在物体表面加一固定的低电平电流时，通过阻抗计算出物体的各种器件、设备参数和性能优劣。

阻抗分析仪的原理：抗分析仪可以丈量和评定压电陶瓷片、压电换能器、超声波清洗机、超声波焊接机、超声波粉碎机、超声波加工设备等各种器件、设备的参数和性能优劣。

1. 通过导纳圆1、基本精确度：0.05［%］
2、频率精确度：±0.005［%］
3、量测参数：Z，L，C，R，Q，D，Y，G，B，X
4、输出：10mV to 1V rms，200uA to 20mA rms
5、显示格式：串/并联电路，或两极式
6、7、电表模式：可当标准LCR 电表使用
8、待测：组件连接
9、备有许多的可选附件以供不同的测试需要。

10、消耗因素：±0.0005（1+D*D2）
11、质量因素：±0.05［%］（Q + 1/Q）
阻抗分析仪如何使用？阻抗分析仪阻抗测试仪用于所有容量的发电机组，测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线。

1、测量各种同步发电机在动、静态下的转子交流阻抗及其特性曲线；
2、一键飞梭（旋转鼠标）无需按键，操作更方便；。

发电机转子交流阻抗试验技术方案一、背景介绍发电机作为重要的电力设备之一，其可靠性对电力系统运行稳定有着至关重要的作用。

发电机转子绝缘是发电机中的重要部分，其可靠性直接关系到发电机的工作状态和寿命。

而发电机中的绝缘故障是一种非常严重的问题，如果不及时发现和处理，将导致电力设备停机，甚至发生重大事故。

因此，发现和解决发电机转子绝缘故障是非常必要的。

二、试验原理发电机转子在工作过程中，绝缘系统可能发生漏电和击穿现象，对此需要进行定期的检测。

发电机转子交流阻抗试验是一种检测绝缘状态的方法，其原理是根据发电机转子的内部线圈和绝缘系统构成的等效电路模型，通过从旁路接入交流电源，利用EMF原理测量发电机转子绕组阻抗，检测绕组对地的泄漏电流、绕组相对之间的相对泄漏电流及转子接地的泄漏电流，识别出绝缘故障的类型和位置，最终确定是否需要维修或更换。

三、试验方案1.试验设备(1)发电机转子交流阻抗测试仪(2)发电机转子定子接地装置(3)电源、电缆等2.试验步骤(1)试验前检查①检查试验设备，确保设备无损坏和故障。

②检查发电机转子绝缘状态，确保试验安全。

(2)试验准备①连接试验设备及电源、电缆等。

②打开发电机转子定子接地装置。

③防护接地，确保试验安全。

(3)试验执行①设置试验参数，如电压、频率等。

②打开测试仪器并进行自校。

③将测试仪器线缆连接至发电机旁路上的测试终端口（电压和电流），并切换至测试模式。

④施加测试电压和频率，记录测试结果。

⑤通过对结果的分析，确定绝缘故障类型和位置。

(4)试验后处理①取消试验装置及连接，关闭测试仪器。

②拆除试验设备，清理安全区域。

四、试验结果分析通过发电机转子交流阻抗试验，可以得到绕组的电阻值、电感值、电容值及相对泄漏电流等数据。

针对不同的结果情况，可以进行相应的分析处理。

一般情况下，如果得到的结果不规则，电阻值、电感值与参考值负载较大，则说明可能存在绕组故障。

如果存在泄漏电流过大的情况，则说明可能存在绝缘击穿等情况。
